MANUALE UTENTE WS Q7360 NE WHIRLPOOL

400020006078Prima di utilizzare l’apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Queste istruzioni e l’apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell’apparecchio o da errate impostazioni dei comandi. AVVERTENZA: Se la supercie del piano cottura è incrinata, non utilizzare l’apparecchio per evitare il rischio di folgorazione. AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superci di cottura. ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua. AVVERTENZA: La cottura non sorvegliata su un piano di cottura con grasso e olio può essere pericolosa e generare incendi. Non tentare MAI di spegnere le amme con acqua: piuttosto, spegnere l’apparecchio e soocare le amme, ad esempio con un coperchio o una coperta antincendio. Non utilizzare il piano di cottura come supercie di lavoro o appoggio. Non avvicinare all’apparecchio stoe o altri materiali inammabili no a che tutti i componenti non si siano completamente rareddati per evitare il rischio di incendi. Non poggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla supercie del piano di cottura perché potrebbero surriscaldarsi. Tenere i bambini di età inferiore a 3 anni lontani dall’apparecchio. Senza la sorveglianza costante di un adulto tenere anche l’apparecchio fuori dalla portata dei bambini di età compresa tra 3 e 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità siche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell’apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull’utilizzo sicuro dell’apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l’apparecchio. I bambini non devono eseguire operazioni di pulizia e manutenzione dell’apparecchio senza la sorveglianza di un adulto. Dopo l’uso, spegnere l’elemento del piano di cottura mediante il rispettivo comando e non fare adamento sul rilevatore di tegami. ATTENZIONE: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati. L'alimento non deve essere lasciato nel o sul prodotto per più di un'ora prima o dopo la cottura. USO CONSENTITO ATTENZIONE: l’apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato. L’apparecchio è destinato all’uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uci e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali. Non sono consentiti altri usi (ad es., il riscaldamento di ambienti). Questo apparecchio non è destinato ad applicazioni professionali. Non utilizzare l’apparecchio all’aperto. AVVERTENZA: Il piano di cottura a induzione può generare un segnale acustico quando viene lasciato qualcosa sul pannello di controllo. Spegnere il piano cottura tramite il pulsante ON/OFF. INSTALLAZIONE Per evitare il rischio di lesioni personali, l’apparecchio deve essere movimentato e installato da due o più persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli. L’installazione, comprendente anche eventuali raccordi per l’alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualicato. Non riparare o sostituire qualsiasi parte dell’apparecchio se non specicatamente richiesto nel manuale d’uso. Tenere i bambini a distanza dal luogo dell’installazione. Dopo aver disimballato l’apparecchio, controllare che l’apparecchio non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soocamento. Per evitare rischi di scosse elettriche, prima di procedere all’installazione scollegare l’apparecchio dalla rete elettrica. Durante l’installazione, accertarsi che l’apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l’apparecchio solo dopo avere completato la procedura di installazione. Eseguire tutte le operazioni di taglio del mobile prima di inserire l’apparecchio, avendo cura di rimuovere trucioli o residui di segatura. Se l’apparecchio non è installato sopra un forno, è necessario installare un pannello divisorio (non in dotazione) nel vano sottostante. AVVERTENZE ELETTRICHE Deve essere possibile scollegare l’apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare

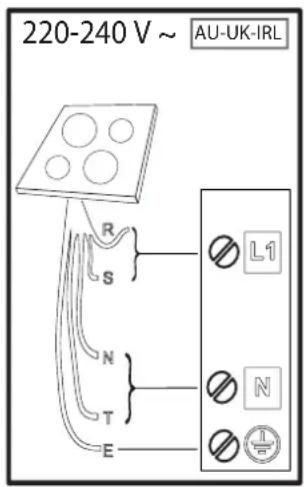

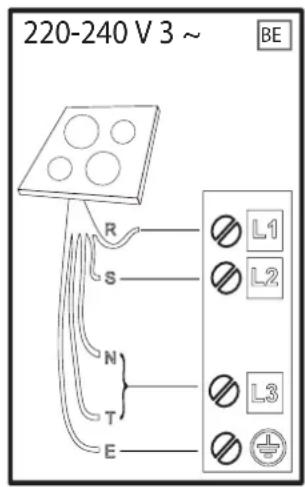

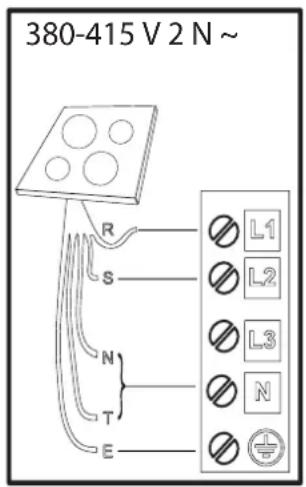

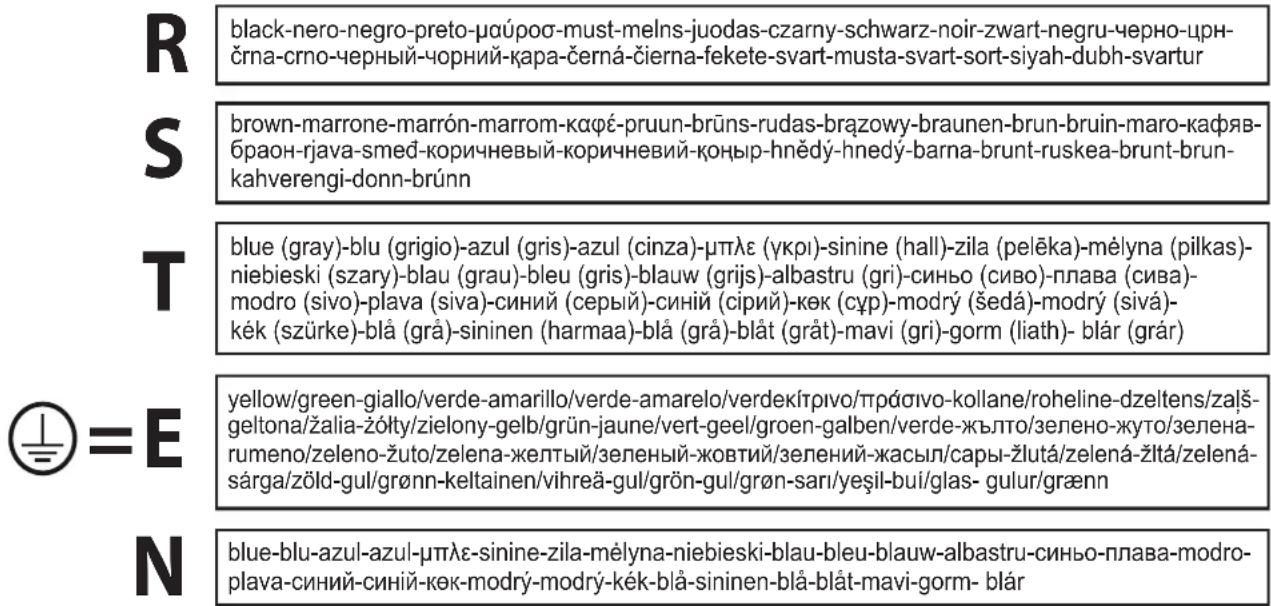

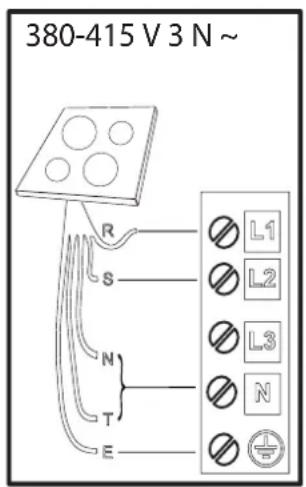

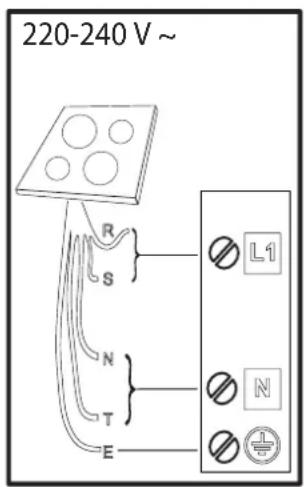

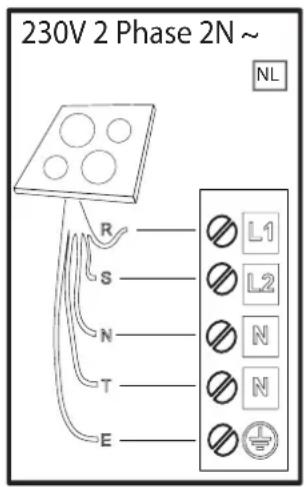

ITinstallato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, la messa a terra dell’apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali. Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l’installazione, i componenti elettrici non devono più essere accessibili. Non utilizzare l’apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l’apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l’apparecchio è caduto o è stato danneggiato. L'installazione tramite spina del cavo di alimentazione non è consentita a meno che il prodotto non sia già dotato di quella fornita dal Produttore. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualicato per evitare situazioni di pericolo o rischi di scosse elettriche.

PULIZIA E MANUTENZIONE

AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l’apparecchio sia spento e scollegato dall’alimentazione elettrica; inoltre, non usare in nessun caso pulitrici a getto di vapore. Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio

Le varie parti dell’imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l’ucio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Riuti di apparecchiature elettriche ed elettroniche (RAEE) e alle norme sui riuti di apparecchiature elettriche ed elettroniche 2013 (e successive modiche). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come riuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Per sfruttare al meglio il calore residuo delle piastre, spegnerle alcuni minuti prima del termine della cottura. La base della pentola o del tegame dovrebbe coprire completamente la piastra di cottura; un recipiente con la base più piccola del diametro della piastra causerà uno spreco di energia. Durante la cottura, coprire pentole e tegami con un coperchio che chiuda bene il recipiente e usare la minima quantità d’acqua possibile. La cottura senza coperchio comporta un consumo di energia notevolmente superiore. Utilizzare solo pentole e padelle con fondo piatto.

DICHIARAZIONE DI CONFORMITÀ

Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 60350-2. NOTA Le persone con un pacemaker o un dispositivo medico simile devono prestare attenzione quando si trovano in prossimità di questo piano di cottura a induzione mentre è acceso. Il campo elettromagnetico può inuenzare il pacemaker o un dispositivo simile. Consultare il proprio medico o il produttore del pacemaker o un dispositivo medico simile per ulteriori informazioni sui suoi eetti con i campi elettromagnetici del piano di cottura ad induzione.COLLEGAMENTO ELETTRICO Il collegamento elettrico deve essere eseguito prima di collegare l’apparecchio alla rete. L’installazione deve essere eseguita da personale qualicato a conoscenza delle norme vigenti in materia di sicurezza e installazione. Nella fattispecie, l’installazione deve essere eseguita in ottemperanza alle direttive della locale società di fornitura elettrica Controllare che la tensione indicata sulla targhetta matricola nella parte inferiore dell’apparecchio sia la stessa della rete elettrica domestica. La messa a terra dell’apparecchio è obbligatoria per legge; utilizzare solo conduttori delle dimensioni appropriate (incluso il conduttore di terra). blue-blu-azul-azul-μπλε-sinine-zila-mėlyna-niebieski-blau-bleu-blauw-albastru-синьо-плава-modro- plava-синий-синій-көк-modrý-modrý-kék-blå-sininen-blå-blåt-mavi-gorm- blár

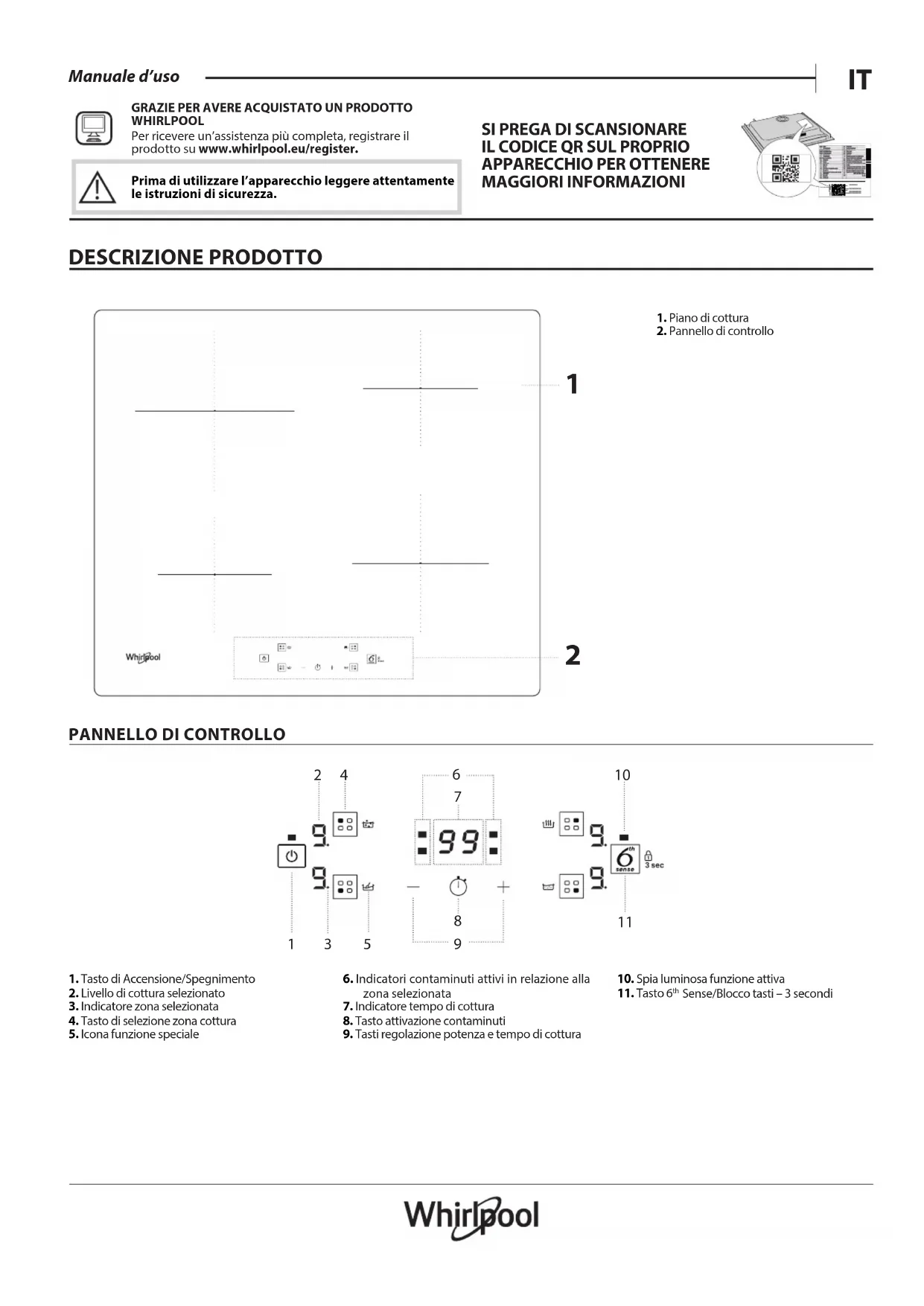

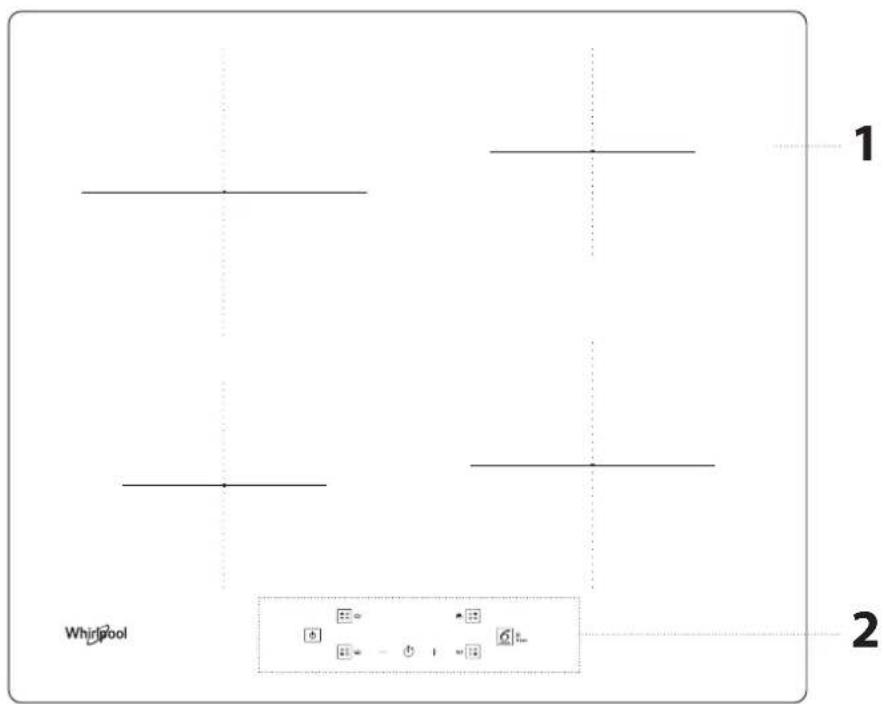

NLDESCRIZIONE PRODOTTO

1. Piano di cottura2. Pannello di controllo

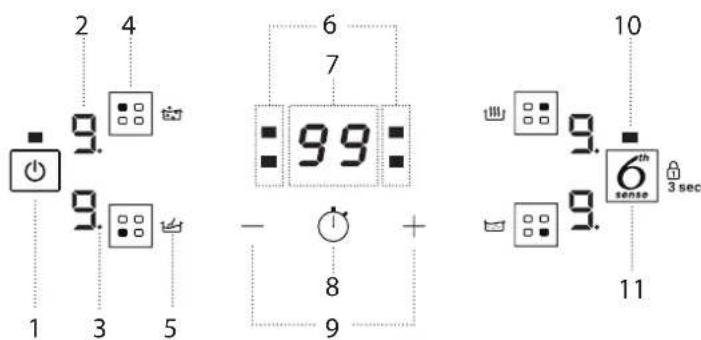

1. Tasto di Accensione/Spegnimento2. Livello di cottura selezionato3. Indicatore zona selezionata4. Tasto di selezione zona cottura5. Icona funzione speciale6. Indicatori contaminuti attivi in relazione alla zona selezionata7. Indicatore tempo di cottura8. Tasto attivazione contaminuti9. Tasti regolazione potenza e tempo di cottura10. Spia luminosa funzione attiva11. Tasto 6 Sense/Blocco tasti – 3secondiGRAZIE PER AVERE ACQUISTATO UN PRODOTTO WHIRLPOOLPer ricevere un’assistenza più completa, registrare il prodotto su www.whirlpool.eu/register.

MAGGIORI INFORMAZIONI

Prima di utilizzare l’apparecchio leggere attentamente le istruzioni di sicurezza. Manuale d’uso ITPRIMO UTILIZZO

REGOLATORE DI POTENZA

Al momento dell’acquisto il piano di cottura è impostato sulla potenza massima raggiungibile. Adeguare l'impostazione rispetto ai limiti dell'impianto elettrico di casa come descritto nel paragrafo seguente. N.B: In funzione della potenza selezionata per il piano, alcune potenze e funzioni delle zone di cottura (es. bollire o riscaldamento rapido) potrebbero essere automaticamente limitate per non eccedere il limite selezionato. Per impostare la potenza del piano cottura: Una volta collegato l’apparecchio alla rete elettrica, entro 60secondi è possibile impostare il livello di potenza. Premere per almeno 3secondi il tasto ”+”. Sul display viene visualizzato ”PL”. Premere il tasto per confermare. Utilizzare i tasti ”+” e ”−” per selezionare la potenza desiderata. I livelli di potenza disponibili sono: 2,5 kW – 4,0 kW – 6,0 kW – 7,2 kW. Confermare con il tasto

La potenza selezionata rimarrà in memoria anche in caso di mancata alimentazione. Per variare il livello di potenza, scollegare l’apparecchio dalla rete elettrica per almeno 60secondi, quindi ricollegarlo e ripetere le operazioni descritte sopra. In caso di errore durante la sequenza di impostazione appare il simbolo ”EE” e viene emesso un segnale acustico. In tal caso, ripetere l’operazione. Se l’errore persiste contattare il servizio assistenza.

ATTIVAZIONE/DISATTIVAZIONE DEL SEGNALE ACUSTICO

Per attivare/disattivare il segnale acustico:

• Collegare il piano cottura alla rete elettrica;

• Attendere la sequenza di accensione;

• Entro 60secondi, premere contemporaneamente per almeno 5secondi i tasti ”+” e

MODALITÀ DEMO riscaldamento disattivato, vedi il paragrafo ”Risoluzione dei problemi”) Per attivare e disattivare la modalità demo:

• Collegare il piano cottura alla rete elettrica;

• Attendere la sequenza di accensione;

• Entro 60secondi, premere contemporaneamente per almeno 3secondi i tasti di selezione della zona di cottura in alto a sinistra e in alto a destra (come illustrato di seguito);

• Sul display viene visualizzato ”DE”. 3 sec. ACCESSORI Utilizzare solo pentole e padelle in materiale ferromagnetico, adatte ai piani di cottura a induzione. Per determinare se una pentola è adatta, vericare la presenza dell'icona (generalmente stampata sul fondo). È possibile utilizzare anche un magnete per vericare se la base della pentola è magnetica. RECIPIENTE DI COTTURA MATERIALE PROPRIETÀ Pentola consigliate La base è in acciaio inox con design a sandwich, acciaio smaltato, ghisa. Assicura un'e󰀩cienza ottimale, si riscalda rapidamente e distribuisce il calore in modo uniforme. Pentola adatta La base non è completamente ferromagnetica (il magnete si attacca solo in una parte della base della pentola). Solo l'area ferromagnetica si riscalda. Di conseguenza, potrebbe riscaldarsi meno rapidamente e il calore potrebbe essere distribuito in modo meno uniforme. Pentola adatta La base ferromagnetica contiene aree con alluminio o presenta un'area incassata al centro. L'area ferromagnetica è più piccola dell'area della base della pentola. Di conseguenza, la potenza erogata potrebbe essere inferiore e la pentola potrebbe non riscaldarsi a su󰀩cienza. La pentola potrebbe non essere rilevata. Non adatta Acciaio sottile normale, vetro, argilla, rame, alluminio e altri materiali non ferromagnetici, pentola con piedini in gomma La pentola non viene rilevata e non si riscalda. NOTA: Tutte le pentole devono avere una base piatta. Controllare periodicamente che la base non presenti segni di deformazione, poiché alcune pentole possono subire deformazioni a causa del calore elevato. ADATTATORI PER PENTOLE/PADELLE NON ADATTE ALL'INDUZIONE L'uso di piastre di adattamento influisce sull'efficienza e quindi aumenta il tempo necessario per riscaldare l'acqua o gli alimenti. Assicurarsi che il diametro ferromagnetico della base della pentola sia allineato con il diametro della piastra di adattamento e con il diametro della zona di cottura. Se queste misure non corrispondono, possono diminuire significativamente l'efficienza e le prestazioni. La mancata osservanza di queste linee guida potrebbe causare un accumulo di calore che non viene trasferito efficacemente alla pentola o alla padella, causando potenzialmente l'annerimento della piastra e del piano di cottura.

PENTOLE E PADELLE VUOTE

Il piano di cottura è dotato di un sistema di sicurezza interno che attiva la funzione di spegnimento automatico quando viene rilevata una temperatura troppo elevata. L'uso di pentole e padelle vuote con un fondo sottile non è consigliato. Tuttavia, in tal caso, la temperatura potrebbe aumentare più rapidamente del tempo necessario per attivare tempestivamente la funzione di spegnimento automatico, con il rischio di danneggiare la pentola o la superficie del piano di cottura. Qualora ciò si verificasse, non toccare né la pentola né la superficie del piano di cottura e attendere che tutti i componenti si raffreddino. Se viene visualizzato un messaggio di errore, chiamare il Centro di assistenza. DIMENSIONI ADEGUATE DELLA BASE DELLA PADELLA/PENTOLA PER

LE DIVERSE ZONE DI COTTURA

Per garantire il corretto funzionamento del piano di cottura, utilizzare pentole con un diametro di base adeguato per ogni zona (fare riferimento alla tabella sottostante). Tener presente che i produttori di pentole spesso forniscono le dimensioni del diametro superiore della pentola, piuttosto che il diametro della base. Per garantire che il piano di cottura funzioni con le prestazioni previste, utilizzare sempre una zona di cottura con una dimensione corrispondente a quella ferromagnetica della base della pentola. Posizionare la pentola assicurandosi che sia ben centrata sulla zona di cottura in uso. Si consiglia di non utilizzare pentole più grandi della dimensione della zona di cottura.

ACCENSIONE/SPEGNIMENTO DEL PIANO COTTURA

Per accendere il piano premere per circa 1 secondo il tasto di accensione. Per spegnere premere lo stesso tasto, tutte le zone di cottura vengono disattivate. POSIZIONAMENTO Individuare la zona di cottura desiderata facendo riferimento ai simboli di posizione. Evitare di coprire con la pentola i simboli del pannello di controllo. Nota: Nelle zone vicine al pannello di controllo si suggerisce di mantenere pentole e padelle all'interno della serigraa (considerando sia il fondo che il bordo tendenzialmente più largo) Questo evita eccessivi surriscaldamenti della tastiera. Per cotture tipo grigliatura o frittura si consiglia di utilizzare le zone posteriori dove possibile.

ATTIVAZIONE/DISATTIVAZIONE DELLE ZONE COTTURA E

REGOLAZIONE DELLA POTENZA

Per attivare le zone cottura: Selezionare la zona di cottura prescelta premendo il tasto di selezione zona corrispondente. Sul display viene visualizzato il livello ”0”. Ogni zona di cottura ha diversi livelli di potenza, regolabili con i tasti ”+”/”−”, che vanno da un minimo di 1 a un massimo di 9. Alcune zone di cottura hanno la funzione riscaldamento rapido (Booster), visualizzata sul display con la lettera ”P”. Display dell'indicatore di potenza Indicazione zona di cottura selezionata Per disattivare le zone cottura: Selezionare la zona di cottura da spegnere premendo il tasto di selezione zona corrispondente (il puntino in basso a destra del livello di potenza, viene visualizzato sul display). Premere il tasto ”−” no a portare il livello a ”0”. Per un spegnimento immediato tenere premuto per 3 secondi il tasto di selezione zona. La zona di cottura si disattiva e sul display compare l'indicatore ”H” del calore residuo.

BLOCCO DEL PANNELLO COMANDI

Per bloccare le impostazioni ed evitare accidentali attivazioni, premere per 3secondi il tasto 6

Sense/Blocco tasti. Un segnale acustico e una spia luminosa sopra al simbolo segnalano l’avvenuta attivazione. Il pannello dei comandi è bloccato ad eccezione della funzione di spegnimento ( ). Per disattivare il blocco comandi ripetere la procedura di attivazione. CONTAMINUTI Il contaminuti ore la possibilità di impostare una durata di cottura associabile a tutte le zone. Per attivare il contaminuti: Selezionare e attivare la zona di cottura a cui si intende associare il contaminuti. Premere il pulsante con l’icona dell‘orologio e impostare il tempo desiderato con i tasti ”+” e ”−”. Si accende il led del contaminuti relativo alla zona in uso. Dopo alcuni secondi dall’ultimo tocco il contaminuti comincia il conto alla rovescia e il puntino sul display che segna lo scorrere dei secondi lampeggia. Allo scadere del tempo impostato, viene emesso un segnale acustico e la zona di cottura si spegne automaticamente. Dopo aver selezionato la zona e l'icona dell'orologio è’ possibile modicare il tempo in qualsiasi momento e attivare più timer contemporaneamente. Il contaminuti mostra sempre il tempo impostato per la zona selezionata o il tempo residuo più breve. Quando sono attivi più contaminuti il led che lampeggia indica la zona il cui tempo di cottura è visualizzato sul display. Per impostare il timer per un’altra zona, ripetere la procedura descritta sopra. Per disattivare il contaminuti: Selezionare la zona di cottura a cui si intende disattivare il contaminuti. Premere per 3secondi il pulsante con l'icona dell'orologio ( ). In alternativa, premere il pulsante con l'icona dell'orologio e tenere premuto il pulsante ”−” no a quando sul display non viene visualizzato ”0:0”. FUNZIONI

Sense” è possibile attivare le funzioni speciali. Posizionare la pentola, selezionare la zona di cottura. Premere il tasto ”6

Sense”. Sul display della zona selezionata appare ”A”. Per disattivare la funzione speciale e ritornare in modalità manuale, selezionare la zona di cottura e premere nuovamente il tasto ”6

Sense”. Il livello di potenza durante una funzione speciale è preimpostato dal piano e non è modicabile. FONDERE Funzione che permette di portare l’alimento ad una temperatura ideale per lo scioglimento e mantenere questa condizione senza rischio di bruciature. Ideale perché non danneggia cibi delicati come il cioccolato ed evita che questi rimangano attaccati alla pentola.

Funzione che permette di mantenere la preparazione ad una temperatura ideale, generalmente dopo che ha già eettuato la cottura o per far evaporare molto lentamente i liquidi e servire l’alimento alla temperatura ideale. SOBBOLLIRE Funzione ideale per mantenere l’alimento ad una temperatura di sobbollore e poter cuocere per tempi lunghi senza rischio di far bruciare il cibo. Ideale per cotture prolungate (riso, sughi, arrosti,) in presenza di liquidi di accompagnamento. BOLLIRE La funzione consente di portare l’acqua ad ebollizione e di mantenerla in questo stato con un minor consumo energetico. Si raccomanda di utilizzare circa 2 litri di acqua (preferibilmente a temperatura ambiente). In ogni caso si consiglia di tenere sotto controllo le condizioni di ebollizione e la quantità di acqua residua. Se le pentole sono grandi e la quantità d'acqua è superiore a 2 litri, si consiglia di utilizzare un coperchio per ottimizzare il tempo di ebollizione. Manuale d’uso ITINDICATORI

CALORE RESIDUO Se sul display compare ”H” signica che la zona di cottura è calda. L'indicatore si accende anche nel caso in cui la zona non è stata mai attivata ma si è surriscaldata a causa dell’utilizzo di altre zone limitrofe o sulla zona è stata collocata la pentola calda. Quando la zona di cottura si raredda l’indicatore ”H” scompare.

PENTOLA NON CORRETTA O ASSENTE

Il simbolo appare se la pentola non è adatta per la cottura a induzione, non è posizionata correttamente o non è delle dimensioni adeguate per la zona di cottura prescelta. Entro 30 secondi dalla selezione, se non viene rilevata nessuna pentola, la zona di cottura interessata si spegne.

• Non usare pulitrici a getto di vapore.

• Prima di procedere alla pulizia, assicurarsi che le zone di cottura siano spente e che l'indicatore di calore residuo (”H”) non sia visualizzato.

• Non utilizzare spugne abrasive o pagliette in quanto possono rovinare il vetro.

• Dopo ciascun utilizzo, pulire il piano di cottura (una volta rareddato) per rimuovere eventuali depositi e macchie dovuti a residui di cibo.

• Una supercie non adeguatamente pulita può ridurre la sensibilità dei pulsanti del pannello di controllo.

• Utilizzare un raschietto solo nei casi in cui i residui persistono sul piano cottura. Rispettare le istruzioni del produttore del raschietto per evitare di graare il vetro.

• Lo zucchero e gli alimenti ad elevato contenuto di zuccheri danneggiano il piano di cottura e devono essere immediatamente rimossi.

• Sale, zucchero e sabbia possono graare la supercie in vetro.

• Utilizzare un panno morbido, carta assorbente da cucina o uno specico detergente per piani di cottura (seguire le istruzioni del produttore).

• Le fuoriuscite di liquidi sulle zone di cottura possono causare spostamenti o vibrazioni delle pentole.

• Dopo aver pulito il piano cottura, asciugarlo accuratamente. Se sul vetro è presente il logo iXelium™, il piano di cottura è stato trattato con la tecnologia iXelium™, una finitura esclusiva di Whirlpool che garantisce una perfetta pulizia e preserva a lungo la brillantezza della superficie. Per la pulizia dei piani cottura iXelium™ attenersi alle seguenti raccomandazioni:

• Usare un panno morbido (meglio se in microbra) inumidito con acqua o con un detergente per vetri di uso quotidiano.

• Per un risultato migliore, lasciare il vetro a contatto con un panno umido per un paio di minuti.

LIVELLO DI POTENZA TIPOLOGIA DI COTTURA

UTILIZZO LIVELLO (l’indicazione aanca l’esperienza e le abitudini di cottura) Potenza massima P Riscaldamento rapido/Booster Ideale per aumentare rapidamente la temperatura degli alimenti al punto di bollitura, nel caso di acqua, o per riscaldare rapidamente i liquidi di cottura. 8 − 9 Friggere − bollire Ideale per rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente. Potenza alta 7 − 8 Rosolare − soriggere − bollire − grigliare Ideale per soriggere, mantenere in ebollizione, cuocere e grigliare (per brevi durate, 5-10 minuti). 6 − 7 Rosolare − cuocere − stufare − soriggere − grigliare Ideale per soriggere, mantenere in leggera ebollizione, cuocere e grigliare (per durate di 10-20 minuti), preriscaldare accessori. Potenza media 4 − 5 Cuocere − stufare − soriggere − grigliare Ideale per stufare, mantenere bolliture delicate, cuocere (per lunga durata). Mantecare la pasta. 3 − 4 Cuocere − sobbollire − addensare − mantecare Ideale per cotture prolungate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es acqua, vino, brodo, latte), mantecare pasta. 2 − 3 Ideale per cotture prolungate (con volumi inferiori a un litro: riso, salse, arrosti, pesce) con l’uso di liquidi (ad esempio vino, brodo, latte). Potenza bassa 1 − 2 Fondere − scongelare − mantenere in caldo − mantecare Ideale per ammorbidire il burro, fondere il cioccolato, scongelare piccoli prodotti e tenere caldi gli alimenti appena cotti (ad esempio, salse, zuppe, minestrone).

Ideale per il mantenimento in caldo di cibo appena cucinato, mantecare risotti e tenere in temperatura piatti di portata (con accessorio adatto all’induzione). Potenza zero 0 Supercie di appoggio Piano di cottura in modalità standby o spento (possibile presenza di calore residuo da ne cottura, segnalato con ”H”). La tabella di cottura ore un esempio del tipo di cottura per ogni livello di potenza. L'eettiva potenza erogata di ciascun livello di potenza dipende dalle dimensioni della zona di cottura. I piani cottura a induzione possono produrre sibili o crepitii durante il normale funzionamento. Questi rumori provengono in realtà dalle pentole e sono legati alle caratteristiche dei fondi (ad esempio, quando i fondi sono fatti di diversi strati di materiale o sono irregolari). Questi rumori possono variare a seconda delle pentole e dei tegami utilizzati e dalla quantità di alimenti che contengono, e non segnalano alcun tipo di difetto.

SUONI FUNZIONALIRISOLUZIONE DEI PROBLEMI

• Controllare che non ci siano interruzioni nella fornitura di energia elettrica.

• Se dopo avere utilizzato il piano di cottura, non si riesce a spegnerlo, staccare il piano dalla rete elettrica.

• Se, quando il piano di cottura è acceso, sul display appaiono i codici alfanumerici, consultare le seguente tabella per le istruzioni. Nota: La presenza di acqua, liquido fuoriuscito dalle pentole o oggetti di qualsiasi genere posati su un qualsiasi tasto del piano possono provocare l’attivazione o la disattivazione involontaria del blocco del pannello comandi.

CODICE DISPLAY DESCRIZIONE POSSIBILI CAUSE SOLUZIONE

F0E1 Le pentole vengono rilevate ma non sono compatibili con l'operazione richiesta. La pentola non è ben posizionata sulla zona di cottura, o non è compatibile con una o più zone di cottura. Premere due volte il tasto Accensione/Spegnimento per rimuovere il codice F0E1 e ripristinare la funzionalità della zona di cottura. Quindi, provare ad utilizzare le pentole con una zona di cottura diversa o utilizzare le pentole diverse. F0E7 Connessione del cavo di alimentazione errata. Il collegamento dell'alimentazione non è esattamente come indicato nel paragrafo ”COLLEGAMENTO ELETTRICO”. Sistemare il collegamento dell'alimentazione secondo le indicazioni del paragrafo ”COLLEGAMENTO ELETTRICO”. F0EA Il pannello di controllo si spegne a causa di temperature eccessivamente elevate. La temperatura interna dei componenti elettronici è troppo elevata. Attendere che il piano di cottura si rareddi prima di riutilizzarlo. F0E9 La zona di cottura si spegne a causa di temperature eccessivamente elevate. La temperatura interna dei componenti elettronici è troppo elevata. Attendere che la zona di cottura si rareddi prima di riutilizzarla. F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6 Scollegare il piano di cottura dalla rete elettrica. Attendere qualche secondo e ricollegare il piano alla rete elettrica. Se il problema persiste, chiamare il Servizio di assistenza e specicare il codice di errore visualizzato sul display. d E [quando il piano di cottura è spento] Il piano di cottura non si riscalda. Le funzioni non si attivano. MODALITÀ DEMO attiva. Seguire le istruzioni presenti nel paragrafo ”MODALITÀ DEMO”. es.

Il piano non consente l'attivazione di una funzione speciale. Il regolatore di potenza limita i livelli di potenza in base al valore massimo impostato per il piano. Vedere il paragrafo ”Regolatore di potenza”. es. [Livello di potenza inferiore rispetto a quello richiesto] Il piano imposta automaticamente un livello di potenza minimo per garantire l'utilizzo della zona cottura. Il regolatore di potenza limita i livelli di potenza in base al valore massimo impostato per il piano. Vedere il paragrafo ”Regolatore di potenza”. SERVIZIO ASSISTENZA Per ricevere un’assistenza più completa, registrare il prodotto su www.whirlpool.eu/register. PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA:

1. Vericare se non sia possibile eliminare da soli i guasti. Vedere

”RISOLUZIONE DEI PROBLEMI”.

2. Spegnere e riaccendere l’apparecchio per assicurarsi che l’inconveniente

sia stato eliminato. SE DOPO I SUDDETTI CONTROLLI IL PROBLEMA PERSISTE, CONTATTARE IL SERVIZIO ASSISTENZA PIÙ VICINO. Per ricevere assistenza, chiamare il numero indicato sul libretto di garanzia o seguire le istruzioni sul sito web www.whirlpool.eu. Quando si contatta il nostro servizio assistenza,indicare sempre:

• una breve descrizione del guasto;

• il tipo e il modello esatti del prodotto; XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXMade in X Type: XXXMod.: XXX

• il numero di serie (è il numero che si trova dopo la parola SN sulla targhetta matricola posta sotto l'apparecchio); Il numero di serie è indicato anche nella documentazione; Mod. Ind.C. SN: Prod.N. xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxx xxx PRODUCT INFORMATION

• il proprio indirizzo completo;

• il proprio numero di telefono. Qualora si renda necessaria una riparazione, rivolgersi ad un centro del Servizio Assistenza (a garanzia dell’utilizzo di pezzi di ricambio originali e di una corretta riparazione). Nel caso di installazione a incasso, contattare il Servizio Assistenza per richiedere il kit di viti (se non presente). In caso di installazione non sopra un forno da incasso, è possibile chiamare il Servizio Post Vendita per acquistare il kit divisore C00628720 (piano cottura 60 e 65 cm) o C00628721 (piano cottura 77 cm). Se si preferisce non acquistare il kit divisore, assicurarsi che venga installato un divisore secondo le istruzioni di installazione. Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

• Utilizzando il codice QR nel proprio apparecchio;

• Visitando il nostro sito web docs. whirlpool.eu/docs;

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Clienti, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.
