Tipo di prodotto	Pacchetto dimmer/interruttore DMX 4 canali
Marca	Chauvet
Modello	DMX4
Categoria	Controller di illuminazione
Numero di canali	4 (dimmer o interruttore per canale)
Alimentazione	100-240 VCA, 50/60 Hz (universale)
Fusibili	7A, sostituibile per sezione
Presa di uscita	4 prese doppie (fino a 8 dispositivi)
Modalità DMX	1 canale, 2 canali, 4 canali
Indirizzo DMX	A001 a A512
Programmi automatici	16 (P:01 a P:16)
Velocità del programma	SP:01 a SP:99 (lento a veloce)
Dimmeraggio	d000 a d100 (0-100%)
Interruttore di alimentazione	SO00 a SO30 (ritardo fino a 30 s)
Temperatura ambiente max.	40°C (104°F)
Utilizzo	Solo interno (IP20)
Manutenzione e pulizia	Scollegare prima della pulizia
Ricambi	Fusibili 7A sostituibili
Riparabilità	Nessun componente riparabile dall'utente
Garanzia	Scheda di garanzia inclusa

Domande frequenti - DMX4 Chauvet

Come configurare il DMX4 in modalità interruttore?

Per passare un canale in modalità interruttore, scollegare tutti i carichi, collegare l'apparecchio, accenderlo, quindi premere MODE fino a visualizzare A001-A512. Premere MENU fino a vedere S1_, S2_, ecc. Utilizzare i tasti SU o GIÙ per scegliere ON (interruttore) o OF (dimmer). Ripetere per ogni canale.

Come impostare l'indirizzo DMX di partenza?

In modalità DMX, utilizzare i tasti SU e GIÙ per selezionare l'indirizzo da A001 a A512. L'indirizzo massimo consigliato per utilizzare tutti i canali è 509.

Posso utilizzare il DMX4 con apparecchi LED?

Sì, il DMX4 è ottimizzato per apparecchi LED. Assicurarsi di impostare il canale in modalità interruttore prima di collegare un carico con alimentazione elettronica, altrimenti il carico potrebbe danneggiarsi.

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a croce #2 per svitare il cappuccio del portafusibile. Rimuovere il fusibile bruciato e sostituirlo con un fusibile dello stesso tipo (7A). Riavvitare il cappuccio e ricollegare.

Quali sono le modalità DMX disponibili?

Il DMX4 offre tre modalità DMX: 1 canale (controllo simultaneo dei 4 canali), 2 canali (canali 1+2 e 3+4 raggruppati) e 4 canali (controllo individuale).

Come utilizzare i programmi automatici senza controller DMX?

Attivare la modalità autonoma selezionando P:01 a P:16 nel menu. Impostare la velocità con SP:01 a SP:99 e il livello di dimmeraggio con d000 a d100.

Qual è la potenza massima che il DMX4 può supportare?

Il manuale non specifica la potenza massima totale. Ogni sezione è protetta da un fusibile da 7A. A 120V, corrisponde a circa 840W per sezione (7A × 120V). Per 230V, circa 1610W. Non superare mai la corrente nominale del fusibile.

Il DMX4 può essere montato in altezza?

Sì, l'apparecchio è dotato di una maniglia e di un supporto di fissaggio rimovibile. Utilizzare sempre un cavo di sicurezza e rispettare una distanza minima di 50 cm dalle superfici adiacenti per la ventilazione.

Cosa fare in caso di problemi di funzionamento?

Arrestare immediatamente il sistema e scollegare l'apparecchio. Verificare i collegamenti e l'alimentazione. Se il problema persiste, contattare il fornitore o Chauvet. Non aprire l'apparecchio, poiché non contiene parti riparabili dall'utente.

Come pulire il DMX4?

Scollegare sempre l'apparecchio prima di pulirlo. Utilizzare un panno asciutto o leggermente umido. Non spruzzare liquidi direttamente sull'apparecchio. Assicurarsi che nessuna apertura di ventilazione sia ostruita.

MANUALE UTENTE DMX4 Chauvet

Informazioni sulla Guida

La Guida Rapida DMX-4 contiene informazioni di base sul prodotto quali montaggio, opzioni menu e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal site www.chauvetlighting.com

Esclusione di Le informazioni e le specifiche contenate in questa guida possono essere responsabilità modificate alla preavviso.

Note di Le Note di Sicurezza includono informazioni importanti circa il montaggio Sicurezza l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare esta unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostuire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
  Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
  Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiamabile vicino all'unità quando è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovari entro il Campo specificato sull'etichetta o sul pannello posteriori.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  Montare sempre l'unità in posizione ben ventilata, ad almeno 50~cm (20^ ) da qualsiasi superficie.
  Assicurarsi che nessuna apertura di ventilazione dell'unità sa ostruita.
  Non collegare mai ad un dimmer o ad un reostato Sostituire il fusibile con un altro dello stesso tipo e cl
• Prendere e trasportare l'unità SOLTANTO alla staffa per il montaggio sospeso o dalle maniglie.
• Massima temperatura ambiente ammessa: 40^ (104°F). Nonutilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON apriere l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutilie ed augmentare la durata, durante i periodi di non utilizzo disconnettere completeness il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare i I distributore locale. Per informazioni sui contatti, visitare il site Web www.chauvetlighting.com.

Che cosa è·DMX-4

• Scheda di garanzia

incluso Cavo di alimentazione

Guida Rapida

Per iniziare Disimballare DMX-4 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appeare danneggiato, farlo immediamente presente al trasportatore e non a Chauvet.

Descrizione DMX-4 è uno switch pack/dimmer a 4 canali ottimizzato per impiego con apparecchiature a LED. è possibile impostare agli canale separatamente come dimmer o switch. Quattro uscite duplex consentono di controllare fin adotto apparecchiature contemporaneamente. I programmi automatici hanno velocità e livelli dimmer regolabili che consentono un controllo eccellense alla DMX.

Alimentazione CA

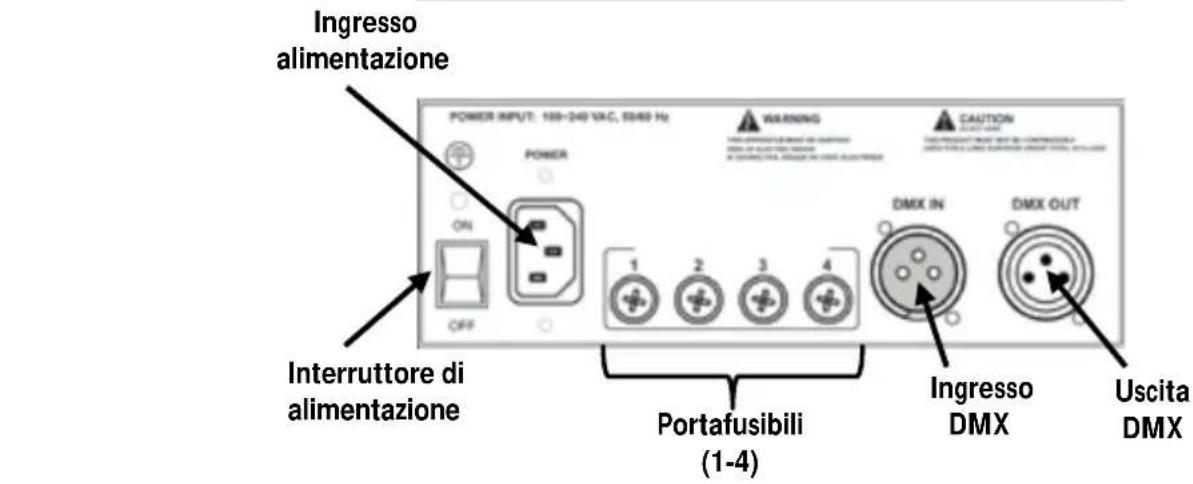

Sostituzione fusibile

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100-240 V CA, 50/60Hz .

L'apparecchiatura dispone di fusibili sostituibili. Ogni-Sezione ha il proprio fusabile da 7 A.

1. Scollegare l'alimentazione elettrica dall'unità.
2. Con un cacciavite Phillips #2, svitare il cappellotto del portafusabile dall'alloggiamento.
3. Rimuovere il fusibile bruciato e
4. sostuirlo con un'alto dello stesso tipo e amperaggio.
5. Riavvitare il cappellotto del portafusabile e ricollegare l'alimentazione elettrica.

Funzionamento Dimmer/Switch

Gli switch pack/dimmer sono destinati principalmente ad impiego con Par-can con lampade. Collegare un'apparecchiature con alimentatore elettronico (commutatore) ad uno switch pack/dimmer potrebbe danneggiarla o pregiudicarme il corretto funzionamento.

La migliorata impostazione tecnia di DMX-4 consente di attivare e disattivare apparentechipature equipaggiate con alimentatore elettronico, quali illuminazioni a LED o apparentechipature laser. Comunque, prima di collegare apparentechipature di quello tipo accertarsi che DMX-4 sia in modalità Switch. Di seguito le istruzioni su come impostare DMX-4 in modalità Switch.

Prima di collegare apparecchiature con alimentatore elettronico assicurarsi sempre che DMX-4 sia in modalità Switch. In caso contrario l'apparecchiatura potrebbe danneggiarsi.

DMX-4 è ottimizzato per funzionare con apparecchiature a LED.

Modalità Dimmer oppure Switch

DMX-4 controlla l'uscita dei quattro canali in due modi diversi. Per impostarlitramite pannello di controllo procedere come segue.

1. Scollegare tutte le unità dai quattro canali di uscita.
2. Collegare DMX-4 ad una presa di corrente adeguata. Accendere l'unità. 3.
3. Premere ripetutamente fino a visualizzare sul display A001-A512.
4. Premere ripetutamente sino a visualizzare sul display S1_, S2_, S3_ o S4_. Questa impostazione può essere diversa per ciascuno dei quattro canali. Spostarsi sul canale desiderato,
5. Utilizzare > < > per selezionare _oN (modalità Switch) oppure _oF (modalità Dimmer) per il canale selezionato nel passaggio precedente.
6. Se necessario, ripetere i passaggi 5 e 6 per impostare gli altri canali.

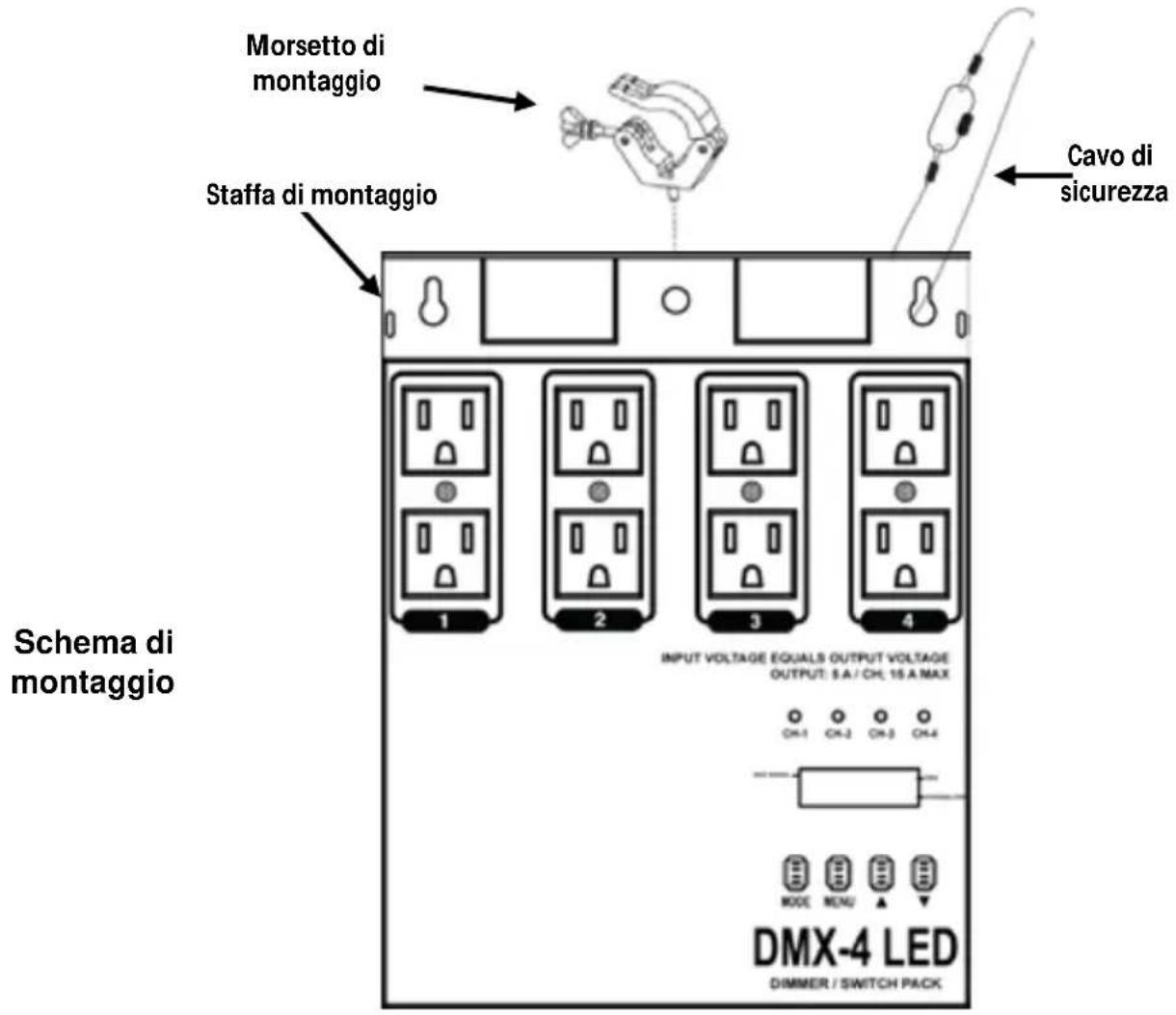

Montaggio
Prima di montare l'unità, leggere le Note di Sicurezza.

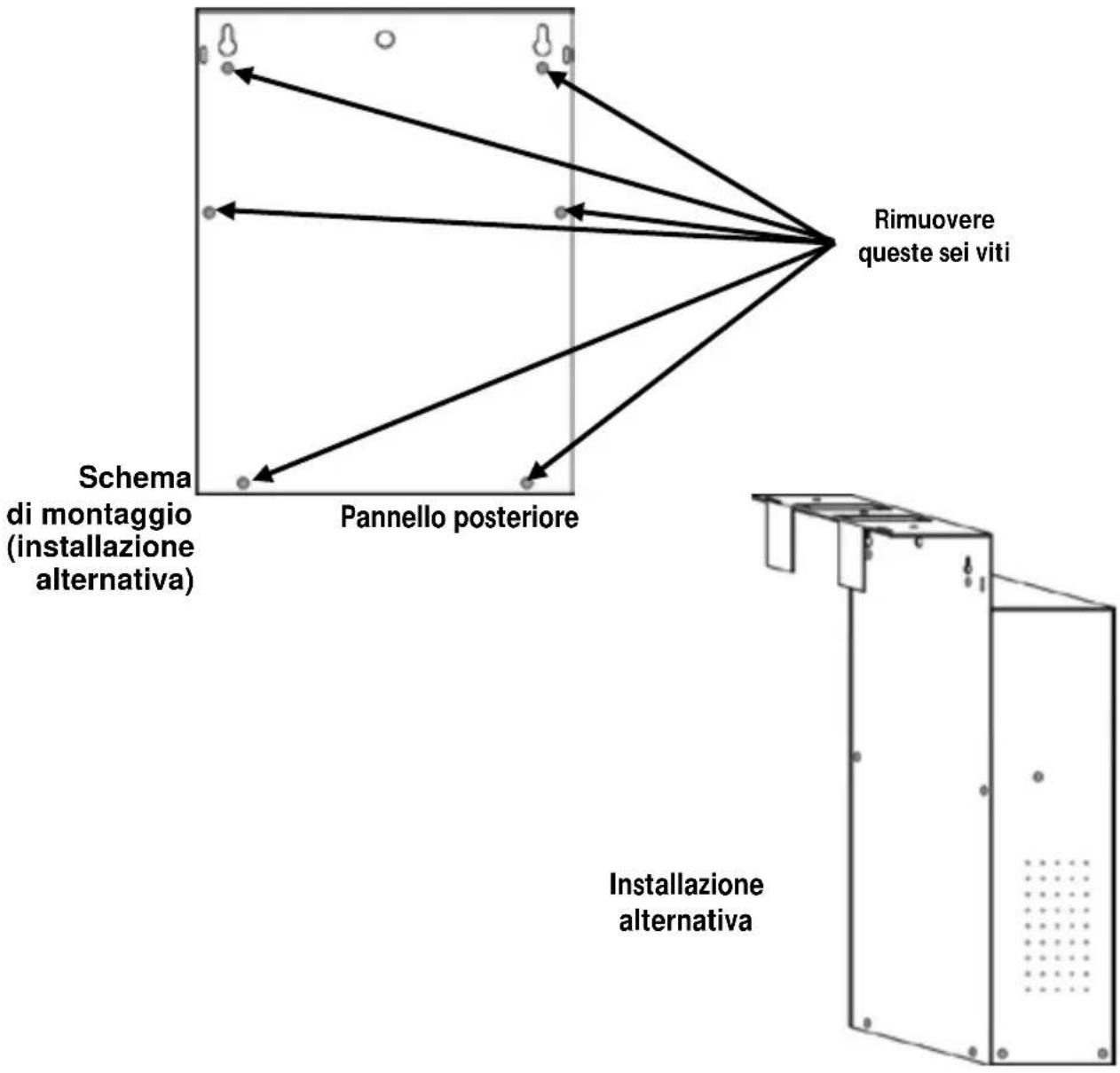

Installazione alternative

Se si utilizeszza esta apparecchiatura con un traliccio o un supporto per illuminazione, è possible un'installazione diversa, ideale per sospenderla ricerca utilizzare un morsetto di montaggio.

1. Scollegare l'unità dall'alimentazione elettrica.
2. Individuare le sei viti a testa Phillips nella parte posteriore.
3. Svitarle con un giravite Phillips.
4. La staffa di montaggio si stacca. Fare attenzione a non danneggiare i componenti interni del dimmer che, in questa fase, rimangono esposti!
5. Capovolgere la staffa di montaggio (pannello posteriore).
6. Riattaccare il pannello avvitando saldamente le sei viti Phillips.

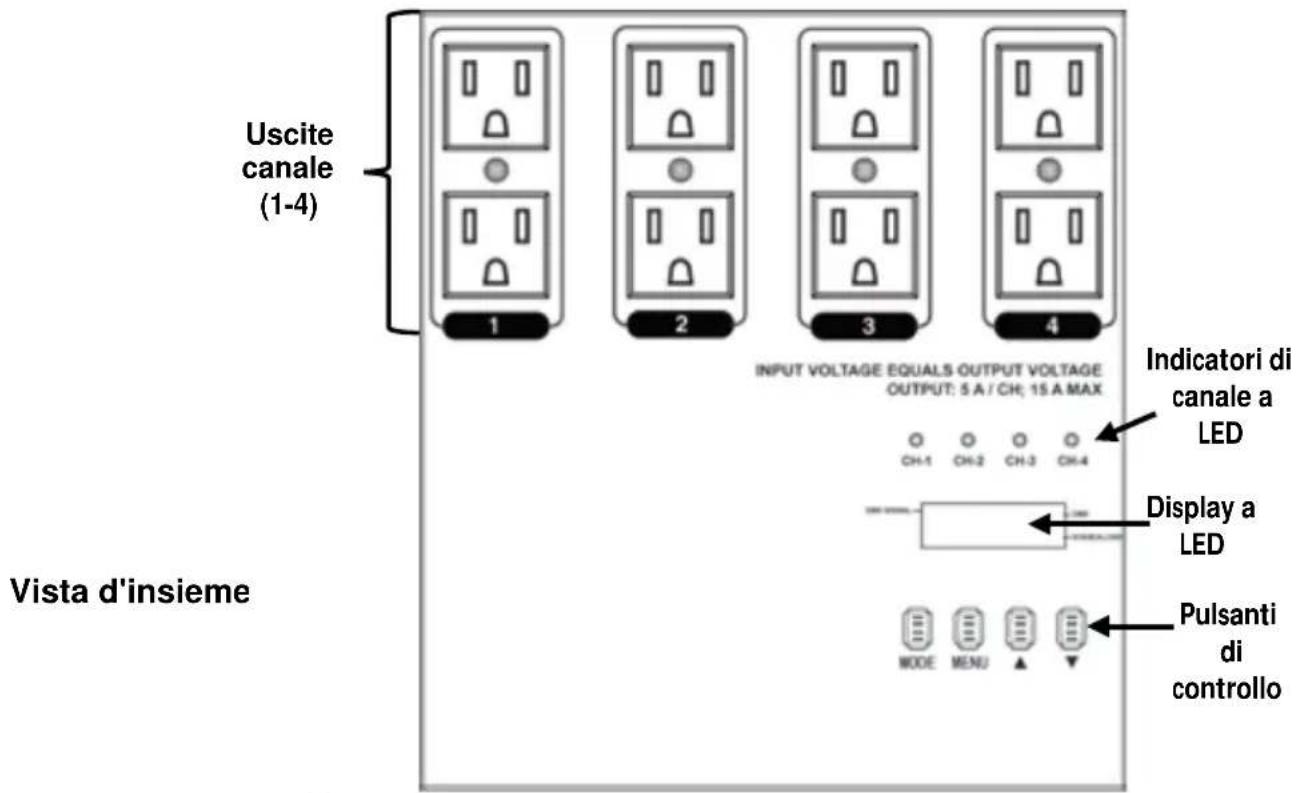

Descrizione del pannello di controllo	Pulsante	Funzione
	<MODE>	Consente di selezionare la modalità di funzionamento o di tornare all'opzione di menuù corrente.
	<MENU>	Consente di selezionare un'opzione di menuù
	<ρ> (UP)	Consente di scorrere l'élenco delle opzioni verso l'alto o di selezionare un valore più alto
	<q> (DOWN)	Consente di scorrere l'élenco delle opzioni verso il basso o di selezionare un valore più basso

Opzioni del menu

Modalità	Menù	Display	Descrizione
Modalità DMX	Indirizzo iniziale	A001-A512	Imposta l'indirizzo DMX iniziale
	Funzione	CH:01	Modalità 1 canale
		CH:02	Modalità 2 canali
		CH:04	Modalità 4 canali
	Switch/Dimmer	S1_	Funzione canale 1
		S2_	Funzione canale 2
	Switch: oN	S3_	Funzione canale 3
	Dimmer: oF	S4_	Funzione canale 4
	Toggle Potenza	SO00-SO30	Attiva/disattiva l'alimentazione quando viene rilevato un segnale DMX. è possibile assegnare un ritardo fino a 30 secondi.
Modalità stand alone	Programma P:01-P:16		Programmi automatici
	Velocità di esecuzione	SP:01-SP:99	Velocità programmi automatici Da lento a veloce
	Dimmer	d000-d100	0-100%

Collegamento DMX

DMX-4 può funzionare con un controller DMX quando collegatotramit connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono continue nel Manuale Utente. Se non s ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 509.

Valori DMX

4- Canale

Canale	Funzione	Valore	Impostazione
1	Dimmer	000 Ú 255	0–100%
2	Dimmer	000 Ú 255	0–100%
3	Dimmer	000 Ú 255	0–100%
4	Dimmer	000 Ú 255	0–100%

2-Canale

Canale	Funzione	Valore	Impostazione
1	Dimmer	000 Ü 255	Canali 1 + 2, da 0 a 100%
2	Dimmer	000 Ü 255	Canali 3 + 4, da 0 a -100%

1- Canale

Canale	Funzione	Valore	Impostazione
1	Dimmer	000 Ü 255	Tutti e quattro i canali, da 0 a 100%
