Type de produit	Pack gradateur/commutateur DMX 4 canaux
Marque	Chauvet
Modèle	DMX4
Catégorie	Contrôleur d'éclairage
Nombre de canaux	4 (gradateur ou commutateur par canal)
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Fusibles	7A, remplaçable par section
Prises de sortie	4 prises doubles (jusqu'à 8 appareils)
Modes DMX	1 canal, 2 canaux, 4 canaux
Adresse DMX	A001 à A512
Programmes automatiques	16 (P:01 à P:16)
Vitesse de programme	SP:01 à SP:99 (lent à rapide)
Gradation	d000 à d100 (0-100%)
Commutateur d'alimentation	SO00 à SO30 (délai jusqu'à 30 s)
Température ambiante max.	40°C (104°F)
Utilisation	Intérieur uniquement (IP20)
Entretien et nettoyage	Débrancher avant nettoyage
Pièces détachées	Fusibles 7A remplaçables
Réparabilité	Aucun composant réparable par l'utilisateur
Garantie	Fiche de garantie incluse

FOIRE AUX QUESTIONS - DMX4 Chauvet

Comment configurer le DMX4 en mode commutateur ?

Pour basculer un canal en mode commutateur, débranchez toutes les charges, branchez l'appareil, allumez-le, puis appuyez sur MODE jusqu'à afficher A001-A512. Appuyez sur MENU jusqu'à voir S1_, S2_, etc. Utilisez les touches UP ou DOWN pour choisir ON (commutateur) ou OF (gradateur). Répétez pour chaque canal.

Comment régler l'adresse DMX de départ ?

En mode DMX, utilisez les touches UP et DOWN pour sélectionner l'adresse de A001 à A512. L'adresse maximale recommandée pour utiliser tous les canaux est 509.

Puis-je utiliser le DMX4 avec des luminaires LED ?

Oui, le DMX4 est optimisé pour les appareils LED. Assurez-vous de mettre le canal en mode commutateur avant de connecter une charge avec alimentation électronique, sinon la charge peut être endommagée.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis cruciforme #2 pour dévisser le capuchon du porte-fusible. Retirez le fusible grillé et remplacez-le par un fusible de même type (7A). Revissez le capuchon et rebranchez.

Quels sont les modes DMX disponibles ?

Le DMX4 propose trois modes DMX : 1 canal (contrôle simultané des 4 canaux), 2 canaux (canaux 1+2 et 3+4 groupés), et 4 canaux (contrôle individuel).

Comment utiliser les programmes automatiques sans contrôleur DMX ?

Activez le mode autonome en sélectionnant P:01 à P:16 dans le menu. Réglez la vitesse avec SP:01 à SP:99 et le niveau de gradation avec d000 à d100.

Quelle est la puissance maximale que peut supporter le DMX4 ?

La notice ne spécifie pas la puissance maximale totale. Chaque section est protégée par un fusible de 7A. En 120V, cela correspond à environ 840W par section (7A × 120V). Pour 230V, environ 1610W. Ne dépassez jamais le courant nominal du fusible.

Le DMX4 peut-il être monté en hauteur ?

Oui, l'appareil dispose d'une poignée et d'un support de fixation amovible. Utilisez toujours un câble de sécurité et respectez une distance minimale de 50 cm des surfaces adjacentes pour la ventilation.

Que faire en cas de problème de fonctionnement ?

Arrêtez immédiatement le système et débranchez l'appareil. Vérifiez les connexions et l'alimentation. Si le problème persiste, contactez votre fournisseur ou Chauvet. N'ouvrez pas l'appareil, car il ne contient aucune pièce réparable par l'utilisateur.

Comment nettoyer le DMX4 ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon sec ou légèrement humide. Ne vaporisez pas de liquide directement sur l'appareil. Assurez-vous qu'aucune ouverture de ventilation ne soit obstruée.

MODE D'EMPLOI DMX4 Chauvet

Le Manuel de Référence (MdR) du DMX-4 reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples informations.

Clause de non-responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de sécurité

Ces consignes concernant la sécurité contiennent d'importantes informations en matière d'installation, d'utilisation et de maintenance.

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Débranchez toujours cet appareil avant de procéder à son nettoyage ou au remplacement de son fusible.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne. Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon. Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de l'unité lors de son fonctionnement.
• Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait s'avérer brûlant.

• La tension de la prise à laquelle vous connectez cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrêt de ce dernier.
• Cet appareil doit être utilisé en intérieur uniquement! (IP20) Afin d'éviter tout risque d'incendie ou décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité. Montez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes. Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
• Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
• Remplacez le fusible avec un de même type et même ampérage.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée dont il est doté.
• La température ambiantemaximale supportée par ce produit est de F (40^). Ne le faites pas fonctionner à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• N'ouvre PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.

Contact

En dehors des États-Unis, du Royaume-Uni et de l'Irlande et Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de tourner votre produit. Consultez le site www.chauvetlighting.com pour partager nos coordonnées.

Contenu

DMX-4

• Fiche de garantie

Cordon d'alimentation

Déballez-vous DMX-4 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur et non pas Chauvet.

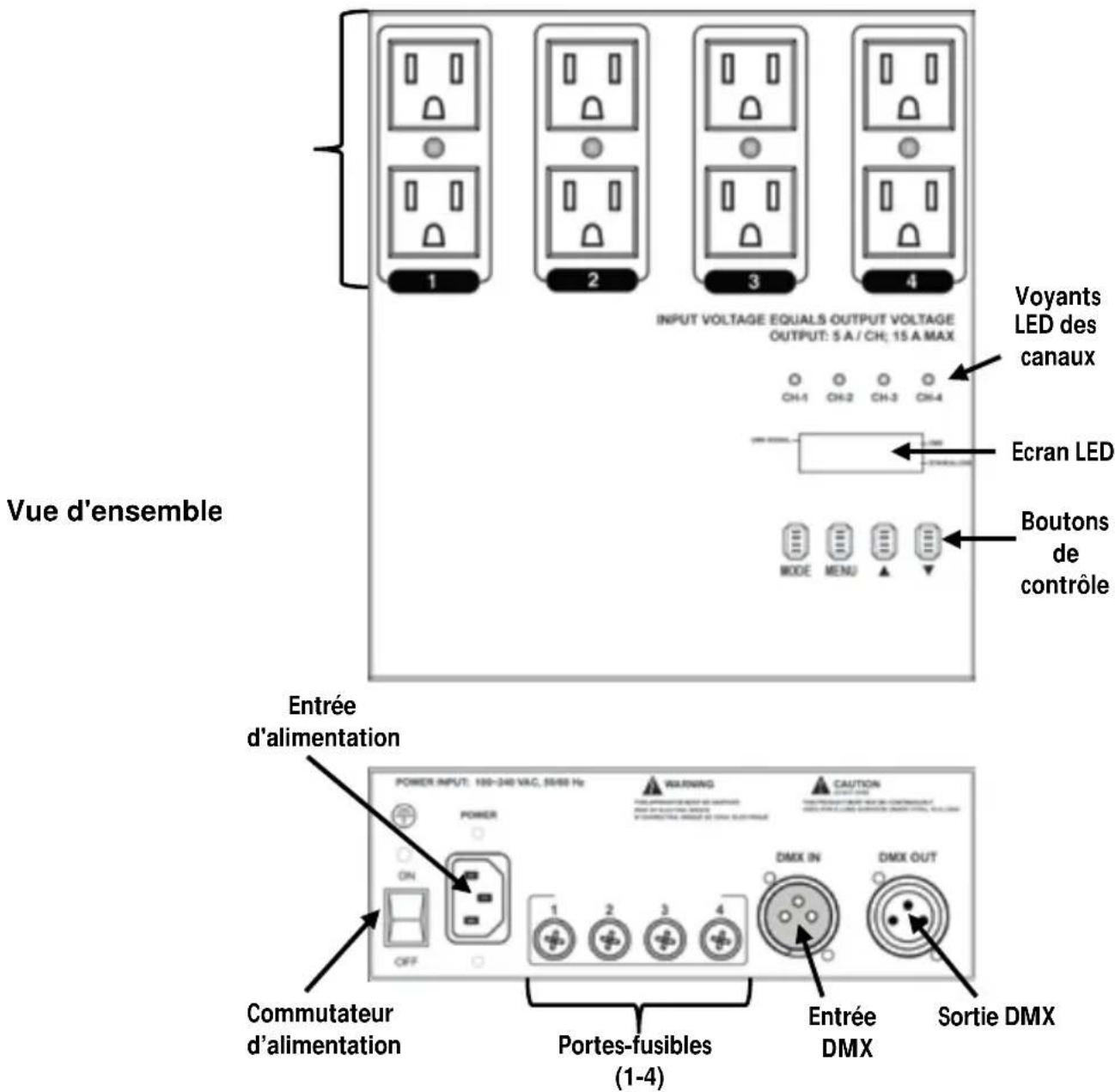

Description

Le DMX-4 est un pack gradateur/commutateur sur 4 canaux optimisé pour l'utilisation avec les appareils LED. Chaque canal peut être individuellement paramétré en tant que gradateur ou commutateur. Quatre prises doubles permettent de contrôler jusqu'à 8 appareils simultanément. Les programmes automatisés peuvent être réglés au niveau de la vitesse et du niveau de dégradation, ce qui permet d'effectuer un contrôle aisé sans DMX.

Remplacement du fusible

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60Hz.

Cet appareil est équipé de fusibles replacables. Chaque section est équipée de son propre Fuse 7 A. Débranchez l'appareil. 1.

1. Avec un tournevis à tête cruciforme #2, dévissez le capuchon du portefusible du boîtier.
2. Retirez le fusible grillé.
3. Remplacez-le par un fusible de même type.
4. Remettez en place et vissez le capuchon du porte-fusible, puis rebranchez.

Fonctionnement gradateur/commutateur

Les packs gradateur/commutateur sont principalement conçus pour être utilisés avec des projecteurs PAR à base de lampes. Un appareil doté d'une alimentation électronique à commutation connecté à un pack gradateur/commutateur peut subir des dommages ou fonctionner de manière erratique.

La conception améliorée du DMX-4 vous permet dorénavant d'allumer et d'éteindre des charges équipées d'alimentations électroniques tels que des luminaires à base de LED ou des équipements laser. Cependant, le DMX-4 doit être en mode commutateur avant de lui raccorder des charges de ce type. Veuillez consulter ci-dessous les instructions pour la configuration du DMX-4 en mode commutateur.

Assurez-vous systématiquement que le DMX-4 est en mode commutateur avant de lui raccorder une charge équipée d'une alimentation électronique. En cas contraire, la charge peut être endommagée.

Le DMX-4 est optimisé pour fonctionner également avec des appareils à base de LED.

Mode gradateur ou commutateur

Le DMX-4 dispose de deux méthodes différentes pour contrôler la sortie des quatre canaux. Pour faire ce réglage à partir du panneau de commande, effectuez les actions suivantes :

1. Débranchez tout appareil connecté aux quatre canaux de sortie.
2. Branchez le DMX-4 sur une prise de courant appropriée. Allumez l'appareil. 3.
3. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique A001-A512.
4. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique S1_, S2_, S3_ ou S4_. Ce réglage peut être effectué de manière différente pour chacun des quatre canaux. Positionnez-vous sur le canal souhaité.
5. Utilisez les touches <p> ou <q> pour sélectionner les valeurs ON (mode commutateur) ou OF (mode gradateur) pour le canal sélectionné à l'étape précédente.
6. Répétez les étapes 5 et 6 pour paramétrer chacun des autres canaux si nécessaire.

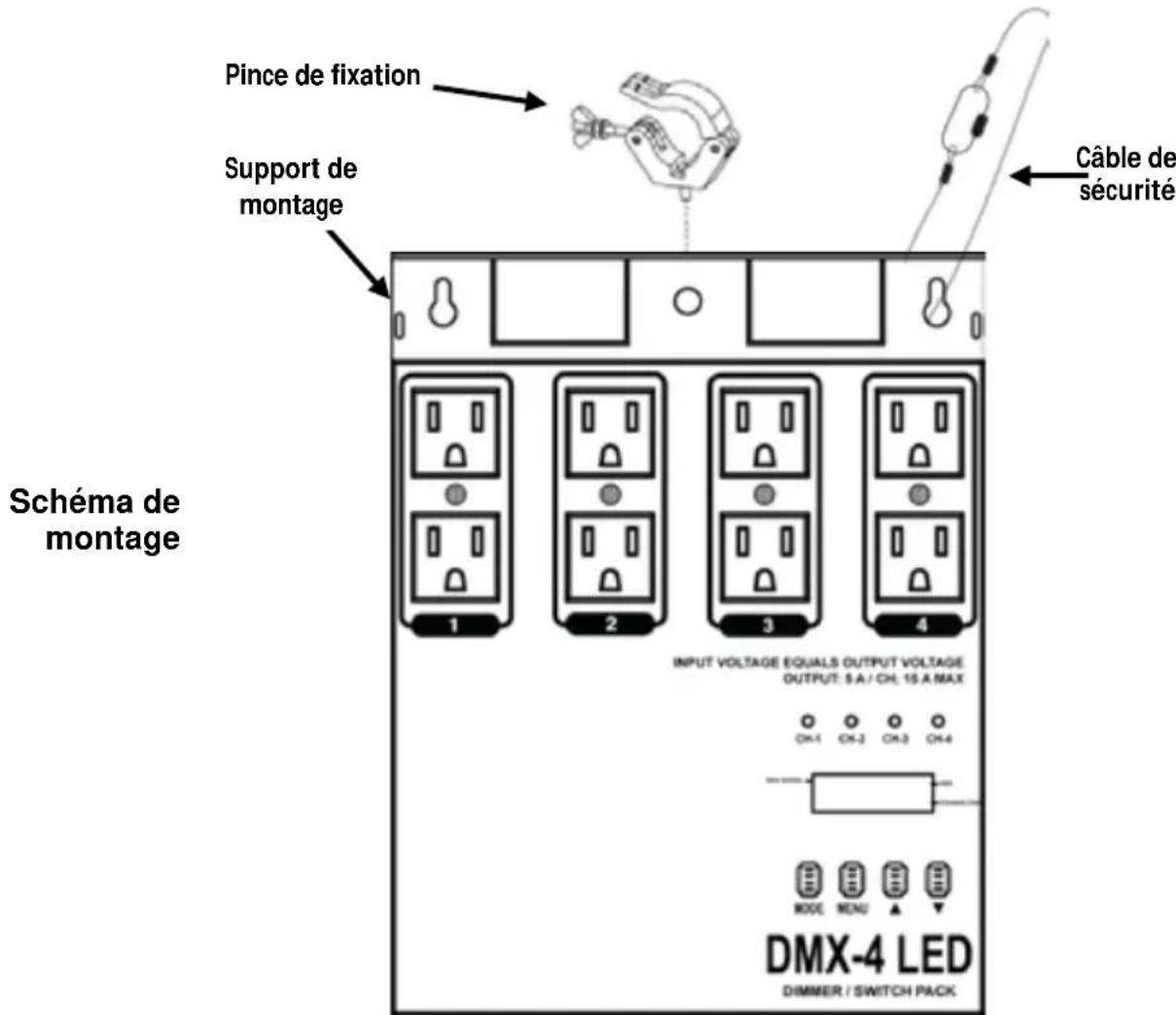

Installation Veuillez dire les consignes de sécurité avant d'installer cet appareil.

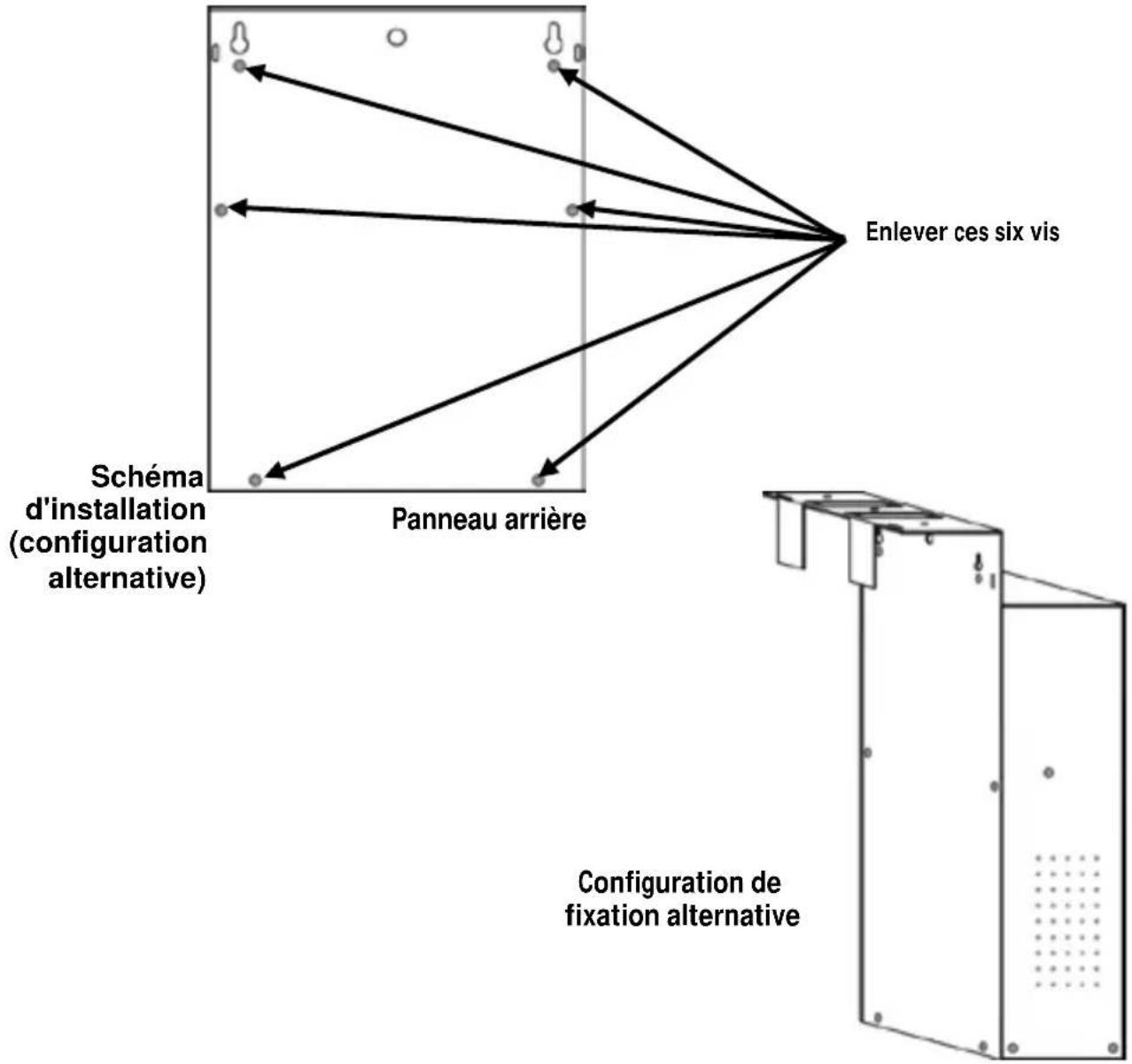

Fixation alternative

Si vous utilisez cet appareil avec un treillis ou un pied à projecteur, vous disposez d'une configuration de fixation alternative. Cette option est idéale pour suspendre l'appareil sans utiliser de pince de fixation.

1. Débranchez l'appareil.
2. À l'arrière de l'appareil, localisez les six vis à tête cruciforme.
3. Utilisez un tournevis cruciforme pour enlever ces vis.
4. Le support de fixation peut maintenant s'enlever. Faites attention à ne pas endommager les composants internes du gradateur car ils sont exposés au cours de cette étape!
5. Retournez le support de fixation (panneau arrière).
6. Remettez en place le panneau en réinstallant les 6 vis à tête cruciforme.

Description du panneau de commande	Bouton	Fonction
	<MODE>	Permet de sélectionner un mode de fonctionnement ou de sortir de l'option de menu courante.
	<MENU>	Permet de sélectionner une option de menu
	<p>(UP)	Permet de se déplacer vers le haut dans une liste d'options ou permet de sélectionner une valeur plus haute.
	<q>(DOWN)	Permet de se déplacer vers le bas dans une liste d'options ou permet de-selectionner une valeur plus BASSE.

Options du menu

Mode Menu		Display (affichage)	Description
DMX Mode (mode DMX)	Adresse de départ	A001-A512	Sélectionne l'adresse DMX de départ
	Personality (personnalité)	CH:01	Mode 1 canal
		CH:02	Mode 2 canaux
		CH:04	Mode 4 canaux
	Switch/Dimmer (commutateur/gradateur)	S1_	Fonctionnement du canal 1
		S2_	Fonctionnement du canal 2
	Switch: oN Dimmer: oF	S3_	Fonctionnement du canal 3
		S4_	Fonctionnement du canal 4
	Commutateur d'alimentation	SO00-SO30	Mise sous tension / hors tension si un signal DMX est détecté ou pas. Il est possible de configurer un salarié jusqu'à 30 secondes.
Standalone Mode (mode autonome)	Program (programme) P:01-P:16		Programmes automatiques
	Run Speed (vitesse d'exécution)	SP:01-SP:99	Vitesses de programme automatique Lent à rapide
	Dimmer (gradateur)	d000-d100	0-100%

Chaînage DMX

Le DMX-4 peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetlighting.com.

Adresse de départ. Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 509.

Valeurs DMX

4- canaux	Canal	Fonction	Valeur	Paramétrage
	1	Dimmer (gradateur)	000 Ú 255	0–100%
	2	Dimmer (gradateur)	000 Ú 255	0–100%
	3	Dimmer (gradateur)	000 Ú 255	0–100%
	4	Dimmer (gradateur)	000 Ú 255	0–100%
2- canaux	Canal	Fonction	Valeur	Paramétrage
	1	Dimmer (gradateur)	000 Ú 255	Canaux 1 + 2, 0–100%
	2	Dimmer (gradateur)	000 Ú 255	Canaux 3 + 4, 0–100%
1- canaux	Canal	Fonction	Valeur	Paramétrage
	1	Dimmer (gradateur)	000 Ú 255	Tous les quatre canaux, 0 à 100%
