Producttype	DMX 4-kanaals dimmer/schakelaar pakket
Merk	Chauvet
Model	DMX4
Categorie	Lichtsturing
Aantal kanalen	4 (dimmer of schakelaar per kanaal)
Voeding	100-240 VAC, 50/60 Hz (universeel)
Zekeringen	7A, per sectie vervangbaar
Uitgangsstopcontacten	4 dubbele stopcontacten (tot 8 apparaten)
DMX-modi	1 kanaal, 2 kanalen, 4 kanalen
DMX-adres	A001 tot A512
Automatische programma's	16 (P:01 tot P:16)
Programmasnelheid	SP:01 tot SP:99 (langzaam tot snel)
Dimmen	d000 tot d100 (0-100%)
Voedingsschakelaar	SO00 tot SO30 (vertraging tot 30 s)
Max. omgevingstemperatuur	40°C (104°F)
Gebruik	Alleen binnen (IP20)
Onderhoud en reiniging	Voor reiniging uitschakelen
Reserveonderdelen	Vervangbare 7A zekeringen
Repareerbaarheid	Geen door gebruiker te repareren onderdelen
Garantie	Garantieblad meegeleverd

Veelgestelde vragen - DMX4 Chauvet

Hoe configureer ik de DMX4 in schakelmodus?

Om een kanaal in schakelmodus te zetten, ontkoppel alle belastingen, sluit het apparaat aan, zet het aan, druk dan op MODE totdat A001-A512 verschijnt. Druk op MENU totdat u S1_, S2_, enz. ziet. Gebruik de UP of DOWN toetsen om ON (schakelaar) of OF (dimmer) te kiezen. Herhaal voor elk kanaal.

Hoe stel ik het start DMX-adres in?

In DMX-modus gebruikt u de UP en DOWN toetsen om het adres van A001 tot A512 te selecteren. Het maximaal aanbevolen adres om alle kanalen te gebruiken is 509.

Kan ik de DMX4 gebruiken met LED-verlichting?

Ja, de DMX4 is geoptimaliseerd voor LED-apparaten. Zorg ervoor dat u het kanaal in schakelmodus zet voordat u een belasting met elektronische voeding aansluit, anders kan de belasting beschadigd raken.

Hoe vervang ik de zekering?

Ontkoppel het apparaat. Gebruik een kruiskopschroevendraaier #2 om de dop van de zekeringhouder los te draaien. Verwijder de doorgebrande zekering en vervang deze door een zekering van hetzelfde type (7A). Draai de dop weer vast en sluit opnieuw aan.

Welke DMX-modi zijn beschikbaar?

De DMX4 biedt drie DMX-modi: 1 kanaal (gelijktijdige bediening van de 4 kanalen), 2 kanalen (kanalen 1+2 en 3+4 gegroepeerd), en 4 kanalen (individuele bediening).

Hoe gebruik ik de automatische programma's zonder DMX-controller?

Activeer de autonome modus door P:01 tot P:16 in het menu te selecteren. Stel de snelheid in met SP:01 tot SP:99 en het dimniveau met d000 tot d100.

Wat is het maximale vermogen dat de DMX4 kan verdragen?

De handleiding specificeert niet het totale maximale vermogen. Elke sectie wordt beschermd door een zekering van 7A. Bij 120V komt dit overeen met ongeveer 840W per sectie (7A × 120V). Voor 230V ongeveer 1610W. Overschrijd nooit de nominale stroom van de zekering.

Kan de DMX4 hoog worden gemonteerd?

Ja, het apparaat heeft een handgreep en een verwijderbare beugel. Gebruik altijd een veiligheidskabel en houd een minimale afstand van 50 cm aan van aangrenzende oppervlakken voor ventilatie.

Wat te doen bij een probleem met de werking?

Stop onmiddellijk het systeem en ontkoppel het apparaat. Controleer de aansluitingen en de voeding. Als het probleem aanhoudt, neem dan contact op met uw leverancier of Chauvet. Open het apparaat niet, want het bevat geen door de gebruiker te repareren onderdelen.

Hoe reinig ik de DMX4?

Ontkoppel altijd het apparaat voordat u het reinigt. Gebruik een droge of licht vochtige doek. Spuit geen vloeistof direct op het apparaat. Zorg ervoor dat geen ventilatieopeningen geblokkeerd zijn.

GEBRUIKSAANWIJZING DMX4 Chauvet

Over deze handleiding

De DMX-4 Beknopte Handleiding (BH) bevat basisinformationie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH können zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstrumentes bevatten belongings不断提高 informatie over de installment het gebruik en het onderhoud.

• Dit product is Niet bedoeld voor permanente installment.
  Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
  Haal voor het verrangen van de zekering algijd de stekker van het product uit het stopcontact.
  KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
  Zorg ervoor dat het stroomsnoer Niet knikt of beschadigd.
  Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte worden gemonteerd.
• GEEN brandbare materialen in de buurt van de unitijdens gebruik.
• RAAK het product NIET AAN wanner het in werkig omdat het dan heetijken.

• De spanning van het stopcontact waarop u dit product aansluit要去 binnen het vermelde bereik op de sticker of achterkant van het product�n.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product Niet aan regen of vocht worden blootgesteld.
• Monteer dit product alkijd op een plek met vold oende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
  Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
  Sluit dit product nooit aan op een dimmer of een regelweerstand.
  Vervang de zekering met een van hetzelfde type en metdezelfde Waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40^ . Gebruik dit product nicht bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhonden onderdelen.
• Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanneer het product Niet worden gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux cunt contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Ga waar www.chauvetlighting.com voor contactinformationie.

Wat zit erbij

DMX-4

• Garantie kaart

Stroomkabel

• Snellevewijzingsgids

Beginnen

Maak uw DMX-4 open en kijk goed na of alle ontvangen onderdelen in cergoede staat+zijn.Indien de doos of inhoud beschadigdblijken, breng dan dvervoerder direct op de hoogte,iet Chauvet.

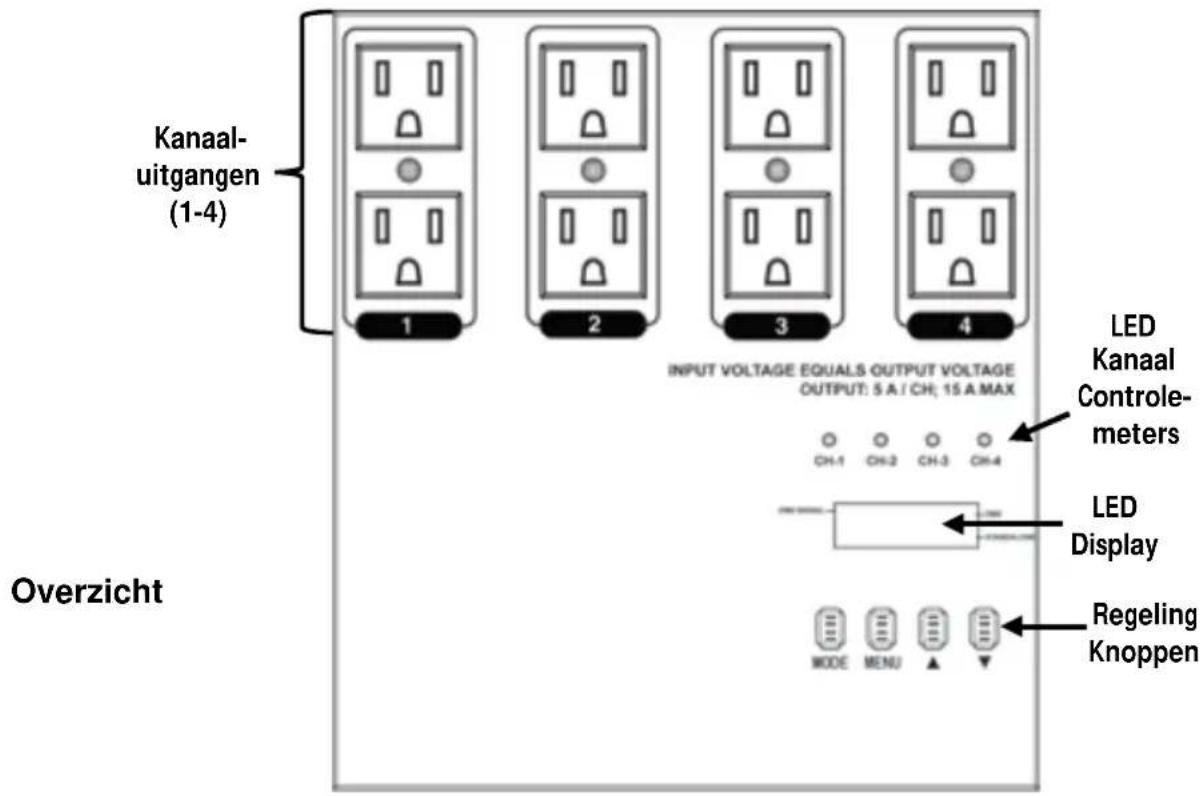

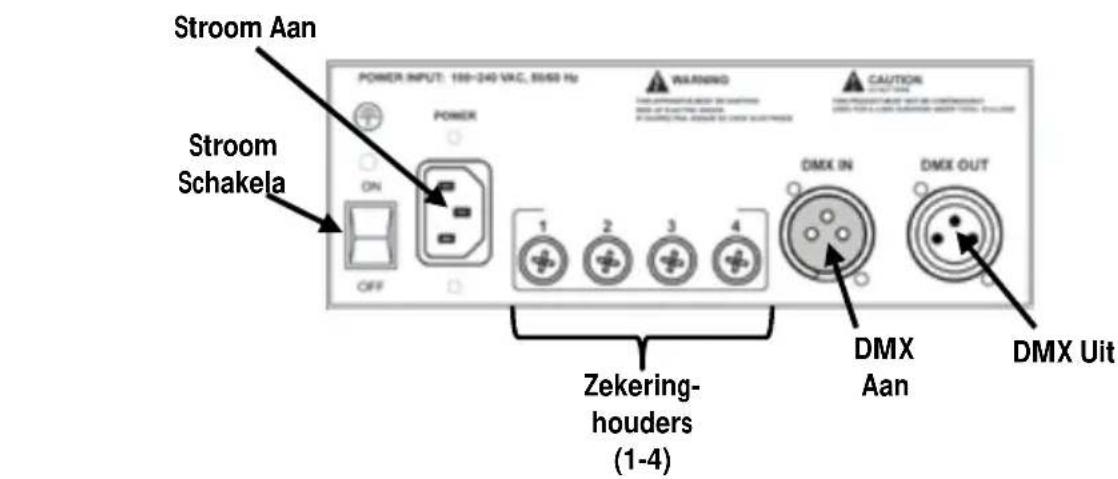

Beschrijving

De DMX-4 is een 4-kanalen dim-apparaat/schakelpakket dat is bepaald voor het gebruik met LED-producten. Elk kanaal kan afzonderlijk worden ingesteld als dim-apparaat of schakelaar. Vier duplex-uitgangen können maximaal 8 producten tegelijkertijd regelen. Geautomatisderde programma's hebben instelbare snugheden en dim-niveauus die zonder DMX een zeer goede regeling bieden.

AC-stroom

Dit product heeft een automatisch gespreide stroomtoevoer die kan werknen met een ingang-spanning bereik van 100-240 VAC, 50 / 60Hz

Vervanging van de zekeringen

Dit product is uitgerust met verwangbare zekeringen. Elke sectie heeft zich eigen 7 A zekering.

1. Haal het product van de stroom af.
2. Schroef het deksel van de zekeringhouser van de behuizing af met een #2 Phillips-kopschroeventraier
3. Verwijder de doorgenbrande zekering
4. Vervang deze voor een zekering van het zichde type en grootte.
5. Schroef het deksel van de zekeringhouser terug op deplaats en sluit opnieuw op de stroom aan.

Werking dim-apparaat/schakelaar

Dim-apparaat/schakel-pakketten zijn hoofdzakelijk bedoeld voor op lampgebaseerde PAR-bussen. De aansluiting van een armatuur met een elektrische stroomvoorziening (omschakeling) aan een dim-apparaat/schakelpakket kan de armatuur beschadigen of onregelmatig latent werken.

Het verbeterde DMX-4 - ontwerp maakt het nu möglichk voor u om belastingen met elektrische stroomvoorziening aan en uit te schakelen zoals LED-verlichting of laser armaturen. Hoe dan ook, de DMX-4要去 in de schakel-modus staan voordat belastingen met dit type hierop worden aangesloten. Lees de aanwijzingen op welke manier de DMX-4 in onderstaande schakel modus要去 worden ingesteld.

Let er.altijd op dat de DMX-4 in de schakelaar-modus staat voordat een belasting van elektricitieit voorzien, worden aangesloten.Indien dit op een andere manier worden gedaan, kan dit de belasting beschadigen.

De DMX-4 is er ook voor ontworpen om met LED-producte te werkken.

Dim- of schakelmodus

De DMX-4 heeft twee verschillende methodes om de uitgang van de vier kanalen te regelen. Om dit via het contropaneel in te stellen,要去 u het volgende doen.

1. Trek alle eenheden uit de vier uitgangs-kanalen
2. Sluit de DMX-4 op een geschikte stroom-uitgang aan. Zet het product aan. 3.
3. Druk herhaaldelijk op totdat A001-A512 in het display verschijnt.
4. Druk herhaaldelijk op totdat S1_, S2_, S3_, or S4_in het display verschijnt. Deze instelling kan voor elk van de de vier kanalen verschillend worden ingesteld. Zoek maar het gewenste kanaal.
5. Druk op <> of <q> om ofwel aaN (schakel-modus) te selecteren of -uiT (dim-modus) voor het kanaal wat in de voorgaande stap is geselecteerd.
6. Herhaal de stappen 5 en 6 om elk van de andere kanalen in te stellen, indienoodzakelijk.

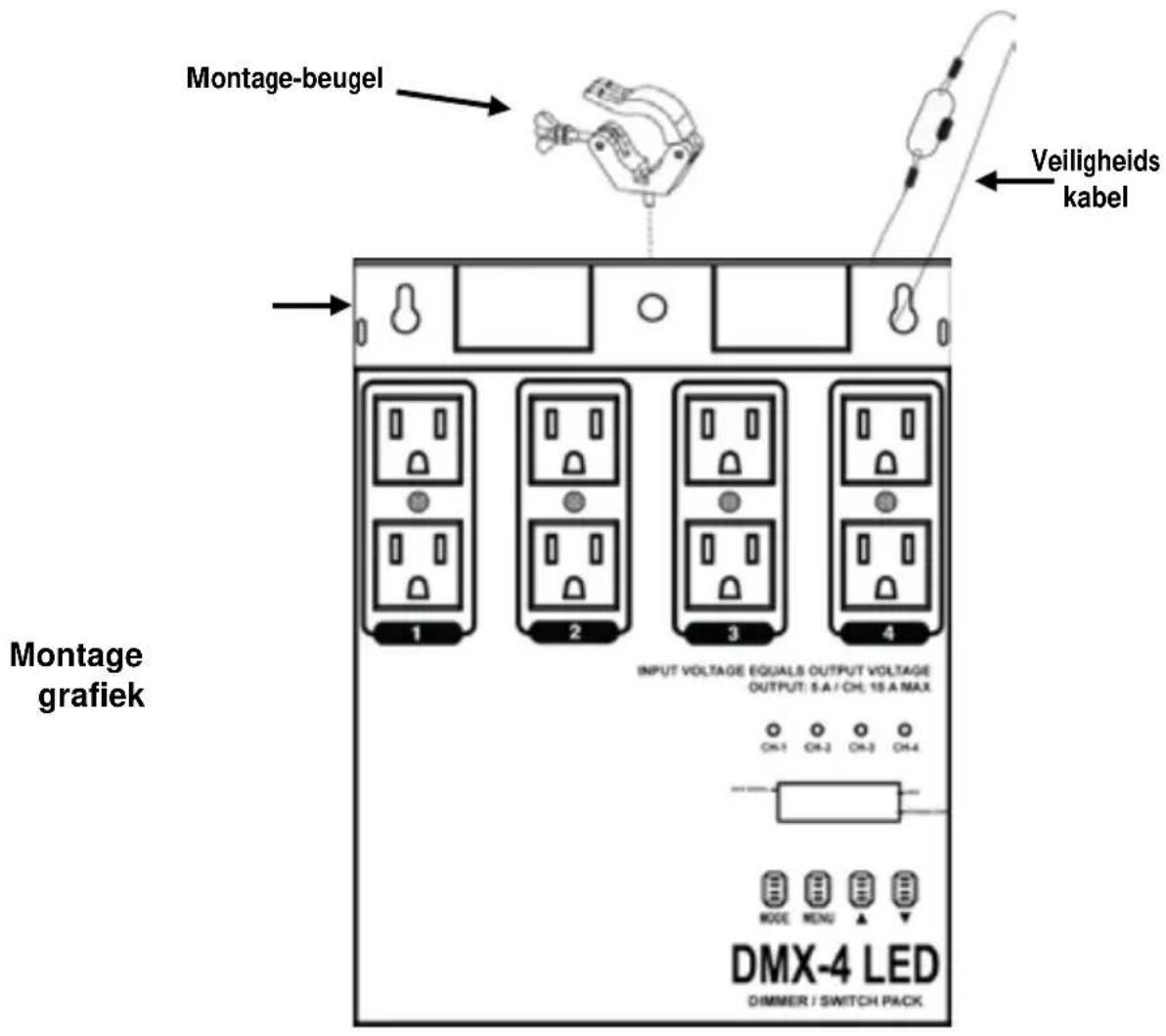

Monteren Lees eerst de verilgheidsaanwijzingen voordat u dit product monteert.

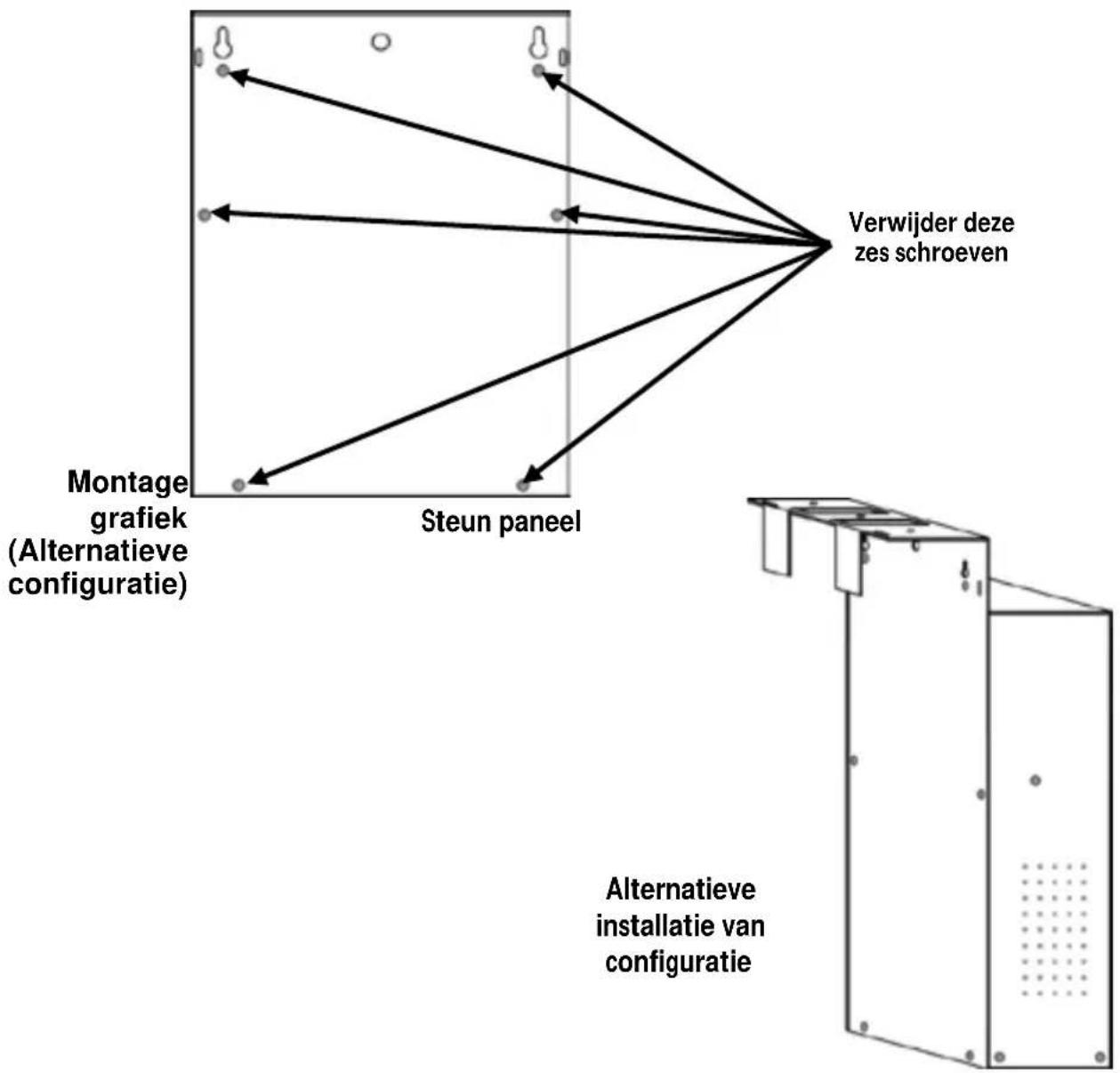

Alternativeregeling

Indien u dit product gebruikt met een drager of verlichtingsstandaard, dan i er een alternatieve regeling voor configuratie beschikbaar. Deze optie is perfect om het product op te hangen zonder een montagebeugel te gebruiken.

1. Trek de stekker van het product eruit.
2. Op de hinterkant van het product要去en de Phillips kop-schroeven geplaatst worden.
3. Gebruik een kop-schroevendraier van Phillips om deze schroeven te verwijderen.
4. De montage-conSOLE zal er nu vanaf gaan. Let erop om nicht de interne componenten van de dimschakelaar te beschadigen,ondat dezeijdens deze stap bloot liggen.
5. Klap de montage-console (achterpaneel) rondon.
6. Bevestig het paneel opnieuw door voorzichtig de zes Philipps kopschroeven opnieuw te installereren.

Beschrijving controlepaneel	Knop	Functie
	<MODE>	Selecteert een bedieningsmodus of.gaat uit de huidige menu-optie
	<MENU>	Selecteert een menu-optie
	<p>(UP)	Schuift door de lijst met opties omhoog of selecteert een hogere waarde
	<q>(DOWN)	Schuift door de lijst met opties omlaag of selecteert een lagere waarde

Menu opties

Modus	Menu	Display	Beschrijving
DMX-modus	Start adres	A001-A512	Selecteert een DMX-start adres
	Persoonlijkheid	CH:01	1-kanaal-modus
		CH:02	2-kanaal-modus
		CH:04	4-kanaal-modus
	Schakelaar/Dim-apparaat	S1_	Kanaal 1 functie
		S2_	Kanaal 2 functie
	Schakelaar: AAN	S3_	Kanaal 3 functie
	Dim-apparaat: UIT	S4_	Kanaal 4 functie
	Vermogen Toggle SO00- SO30		Zet de stroom aan/uit ontdat een DMX-signal is gedetecteerd. Kan eenvertraging van maximaal 30 seconden toewijzen.
Stand-alone modus	Programma P:01-P:16		Automatische programme's
	Loopsnelheid	SP:01-SP:99	Automatische programme snelhedenLangzaam়nel
	Dim-apparaat	d000-d100	0-100%

DMX-De DMX-4 kan met een DMX-bedieningsapparaat werken indien deze is verbonden met een DMX serie-aansluiting. Instructies om dit product voo DMX-bediening aan te sluiten en te configureren, staan in de gebruikershandleiding. Indien u Nietbekend bent met DMX dan要去 u de DMX Primer downloadsen van www.chauvetlighting.com.

Start adres Om er zeker van teল dat u volledig toegang te krijgt tot alle kanalen in elke DMX-modus, worden het hoogste DMC-adres van 509 aanbevolen.

DMX-waardes

4- kanalen	Kanaal	Functie	Waarde	Instelling
	1	Dim-apparaat	000 U 255	0–100%
	2	Dim-apparaat	000 U 255	0–100%
	3	Dim-apparaat	000 U 255	0–100%
	4	Dim-apparaat	000 U 255	0–100%

2- kanalen	Kanaal	Functie	Waarde	Instelling
	1	Dim-apparaat	000 Ü 255	Kanaalen 1 + 2, 0-100%
	2	Dim-apparaat	000 Ü 255	Kanaalen 3 + 4, 0-100%

1- kanalen	Kanaal	Functie	Waarde	Instelling
	1	Dim-apparaat	000 Ü 255	Alle vier kanalen, 0–100%
