Tipo de producto	Pack regulador/conmutador DMX 4 canales
Marca	Chauvet
Modelo	DMX4
Categoría	Controlador de iluminación
Número de canales	4 (regulador o conmutador por canal)
Alimentación	100-240 VCA, 50/60 Hz (universal)
Fusibles	7A, reemplazable por sección
Tomas de salida	4 tomas dobles (hasta 8 dispositivos)
Modos DMX	1 canal, 2 canales, 4 canales
Dirección DMX	A001 a A512
Programas automáticos	16 (P:01 a P:16)
Velocidad de programa	SP:01 a SP:99 (lento a rápido)
Regulación	d000 a d100 (0-100%)
Conmutador de alimentación	SO00 a SO30 (retardo hasta 30 s)
Temperatura ambiente máx.	40°C (104°F)
Uso	Solo interior (IP20)
Mantenimiento y limpieza	Desconectar antes de limpiar
Piezas de repuesto	Fusibles 7A reemplazables
Reparabilidad	Ningún componente reparable por el usuario
Garantía	Hoja de garantía incluida

Preguntas frecuentes - DMX4 Chauvet

¿Cómo configurar el DMX4 en modo conmutador?

Para cambiar un canal a modo conmutador, desconecte todas las cargas, enchufe el equipo, enciéndalo, luego presione MODE hasta que aparezca A001-A512. Presione MENU hasta ver S1_, S2_, etc. Use las teclas UP o DOWN para elegir ON (conmutador) o OF (regulador). Repita para cada canal.

¿Cómo ajustar la dirección DMX de inicio?

En modo DMX, use las teclas UP y DOWN para seleccionar la dirección de A001 a A512. La dirección máxima recomendada para usar todos los canales es 509.

¿Puedo usar el DMX4 con luminarias LED?

Sí, el DMX4 está optimizado para dispositivos LED. Asegúrese de poner el canal en modo conmutador antes de conectar una carga con alimentación electrónica, de lo contrario la carga puede dañarse.

¿Cómo reemplazar el fusible?

Desconecte el equipo. Use un destornillador Phillips #2 para desenroscar la tapa del portafusibles. Retire el fusible fundido y reemplácelo por un fusible del mismo tipo (7A). Vuelva a enroscar la tapa y reconecte.

¿Cuáles son los modos DMX disponibles?

El DMX4 ofrece tres modos DMX: 1 canal (control simultáneo de los 4 canales), 2 canales (canales 1+2 y 3+4 agrupados), y 4 canales (control individual).

¿Cómo usar los programas automáticos sin controlador DMX?

Active el modo autónomo seleccionando P:01 a P:16 en el menú. Ajuste la velocidad con SP:01 a SP:99 y el nivel de regulación con d000 a d100.

¿Cuál es la potencia máxima que puede soportar el DMX4?

El manual no especifica la potencia máxima total. Cada sección está protegida por un fusible de 7A. En 120V, esto corresponde aproximadamente a 840W por sección (7A × 120V). Para 230V, aproximadamente 1610W. No exceda nunca la corriente nominal del fusible.

¿Se puede montar el DMX4 en altura?

Sí, el equipo dispone de un asa y un soporte de fijación desmontable. Use siempre un cable de seguridad y respete una distancia mínima de 50 cm de las superficies adyacentes para la ventilación.

¿Qué hacer en caso de problema de funcionamiento?

Detenga inmediatamente el sistema y desconecte el equipo. Verifique las conexiones y la alimentación. Si el problema persiste, contacte a su proveedor o a Chauvet. No abra el equipo, ya que no contiene ninguna pieza reparable por el usuario.

¿Cómo limpiar el DMX4?

Desconecte siempre el equipo antes de limpiarlo. Use un paño seco o ligeramente húmedo. No rocíe líquido directamente sobre el equipo. Asegúrese de que ninguna abertura de ventilación esté obstruida.

MANUAL DE USUARIO DMX4 Chauvet

La Guía de referencia<rápida (GRR) del DMX-4 contiene información Basics sobre el producto, como montaje,.optiones de menu y价值观 DMX. Descargue el manual de你是que de www.chauvetlighting.com para una información más detallada.

Exencion de La informacion y specifications containidas en esta GRR estan susetas a cambio si previo aviso.

Notas de Estas notas de seguridad incluyen informacion importante sobre el montaje, uso mantenimiento.

• Este producto no está concebido para una instalacion permanente.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

NO mire a la fuente de luz cuando el producto este encendido.

Asegürese de que el cable de alimentación no está retorcido niestropeado.

• Nunca desconecte este producto de la alimentacion tirando del cable.

• Cuando monte este producto en alto, use un cable de seguidad.

• NO permitted a presencia de materiales inflamables circa de la unidad cuando este en functionamento.

• NO toque este producto cuando está en función, puis podra estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• Este producto es para uso en interiores solamente! (IP20) Para evaporar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

Monte siempre este producto en una ubicacion con ventilacion adecuada, al menos a 20 in (50~cm) de superficies adyacentes.

• Asegürese de que ninguna ranura de ventilación en la carcaja de launidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mesmo tipo y categorie
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• La temperatura ambiente maxima es de 104^ (40^) . No haga funciona este producto a temperatas mas altas.
  En caso de un problema grave de funcionaiento,cede de usar lo inmediamente.
  NO abra este producto. No contiene piezas reparables por el usuario.
• Para evaporar un desgaste innecasar y alargar su vida uyil, desconnecte completeness el producto mediate el interruptor o desenchufandolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Mexico o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetlighting.com para información de contacto.

Que va incluido

DMX-4

• Cable de alimentación

• Tarjeta de garantía

Guía de referencia rápida

Para empezar

Descambale su DMX-4 y asegürese de que ha recibo todas las partes en buena estado. Si la caja o los componentes parecen danados, notificuesel inmediamente al transportista, no a Chauvet.

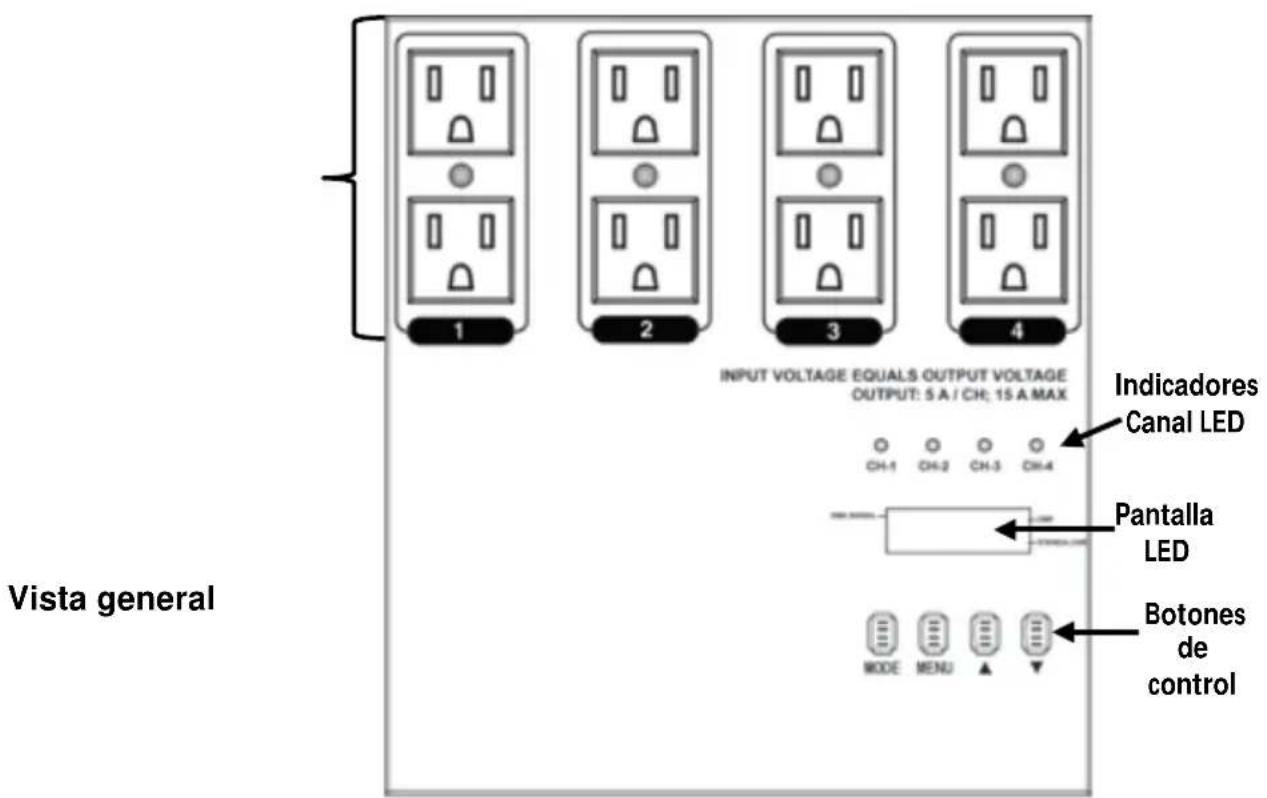

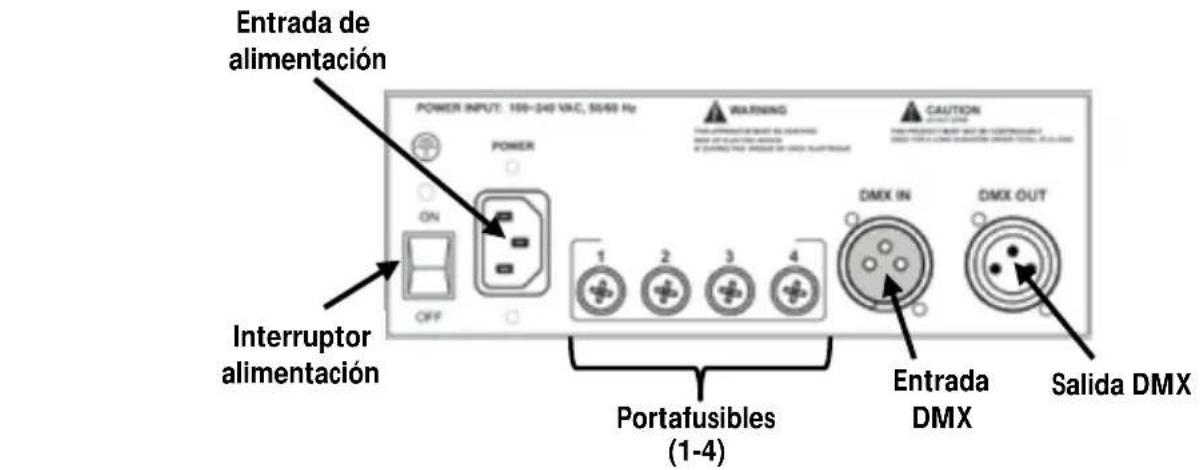

Descripción

El DMX-4 es un paquete de atenuador/conmutador para usar con producto LED. Cada canal se pueda configurar individualmente como atenuador como conmutador. Cuatro salidas dobles你能 controlar-hasta 8 productos simultaneamente. Los programas automaticos tienen velocidades regulables y niveles de atenuacion, lo que proportiona un gran control sin DMX.

Corrente alterna

Este producto tiene una fuente de alimentacion con detectacion automatica que pueda functionar con un rango de tension de entrada de 100-240 VCA, 50/60 Hz.

Sustitución del fusible

Este producto va equipado con fusibles reemplazables. Cada sección tiene su propioFuseble de7A.

1. Desconecte el producto de la alimentacion.
2. Con un destornillador Phillips n.° 2 desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido.
4. Sustitúyalo con un fusible del mesmo tipo y categoria.
5. Vuelva a atornillar la tapa del portafusibles en su situ y conecte de nuevo la alimentacion.

Funcionamento del atenuador /conmutador

Los paquetes de atenuador/conmutador estan pensados fundamentally para focos reflectores de lampara. Conectar un equipo equipado con una fuente de alimentacion electrònica (de conmutación) a un paquete de atenuador/conmutador能把 dañar el aparato o hacer que se compeote de forma irregular.

El Diseño mejorado del DMX-4 le permitte ahora conectar y desconectar cargas equipadas con fuentes de alimentación electrónicas, como luminarias LED o aparatos láser. Sin embargo, el DMX-4 debe estar en modo Conmutador antes de conectarle cargas de este tipo. Consulte las instrucciones sobre como configurar el DMX4 en modo Conmutador más bajo.

Asegürese sempre de que el DMX-4 está en modo Conmutador antes de conectarle una energia equipada con fuente de alimentacion electrónica. Lo contrario podra estropear la energia.

El DMX-4 está optimizado paraFuncionar también con productos LED.

Modo Atenuador o Conmutador

El DMX-4 Tiene dos métodos differs para controlar la calidad de los quatre canales. Para configurar este a工程技术 del panel de control, haga lo importante.

1. Desenchufe todas las unidades de los cuales canales de salute.
2. Conecte el DMX-4 a una toma de corriente adecuada.

Encienda el producto. 3.

1. Pulse repetidamente hasta que aparezca A001-A512 en la pantalla.
2. Pulse repetidamente hasta que aparezcaS1_, S2_, S3_ o S4_ en la pantalla. Este ajuste se pueda configurar de forma diferente para cada uno de los quatre canales. Desplácese al canal deseado.
3. Utilice > < > para seleccionar _oN (modo Conmutador) o _oF (modo Atenuador) para el canal que haya selectionado en el paso anterior.
4. Repita los pasos 5 y 6 para configurar cada uno de los除外 canales, si esnecessary.

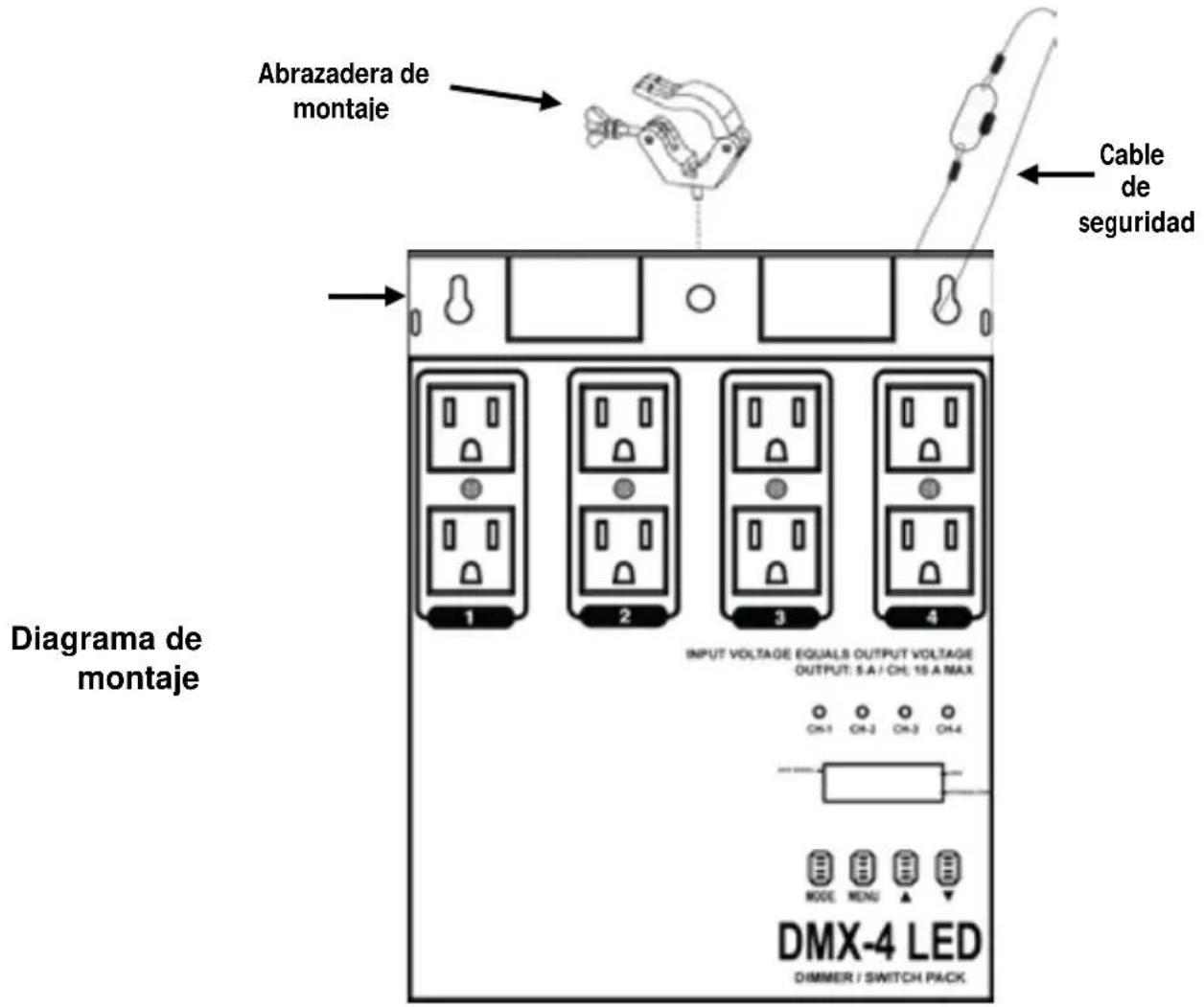

Montaje Antes de montar este producto, lea las notas de seguridad.

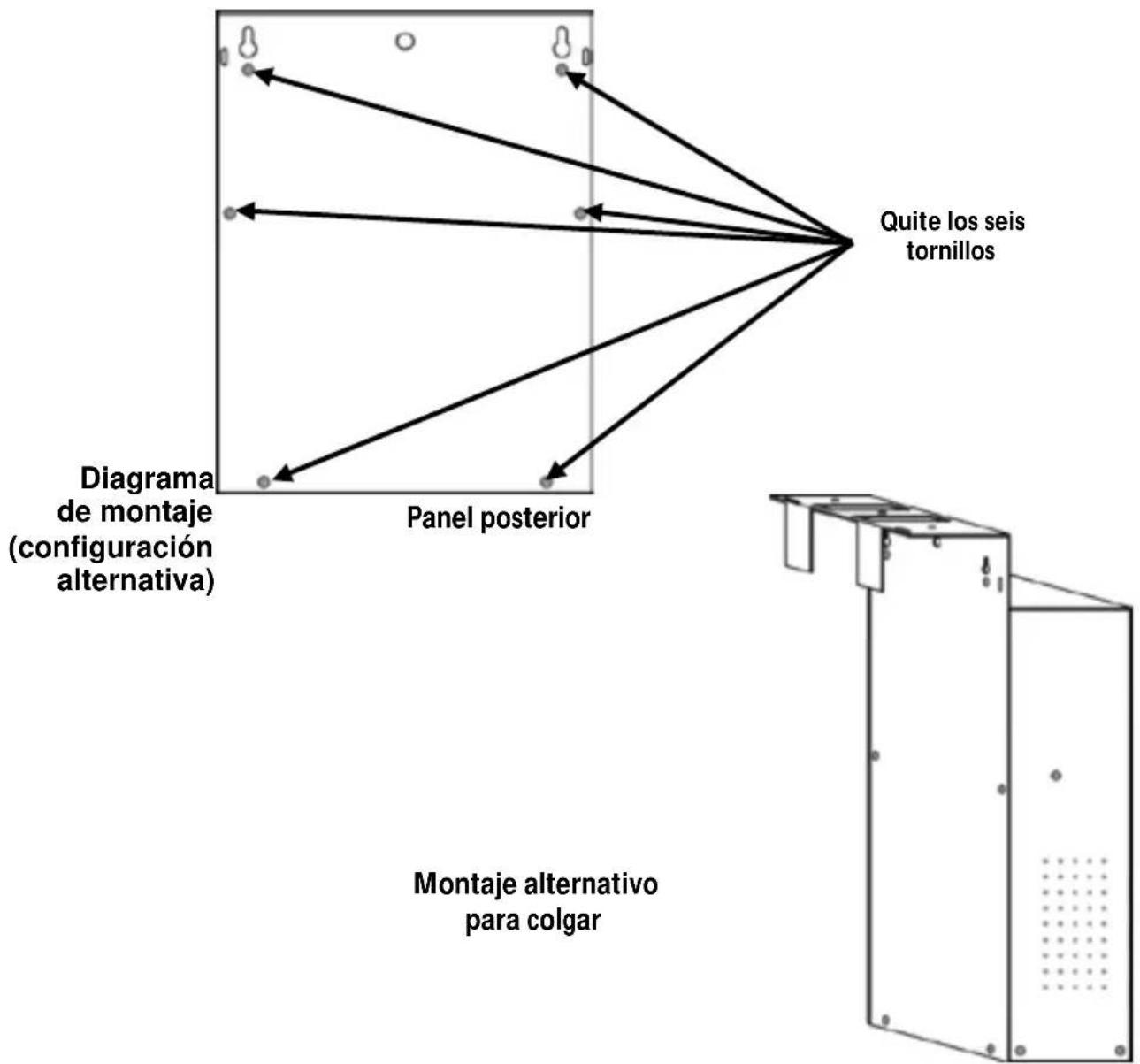

Montaje alternatively para colgar

Si está utilizing este producto con un truss o un=puesto de iluminacion existe una forma de montaje alternativa.Esta option es ideal para colgar el producto sin usar una abrazadora de montaje.

1. Desenchufe el producto de la alimentacion.
2. En la parte posterior del producto, localice losSES tornillos Phillips.
3. Utilice un destornillador Phillips para quitar"These tornillos.
4. Entonces saldrá la abrazadora de montaje. Tenga cuidado para no darar los componentes internos del atenuador, ya que quedan expuestos durante esteayo!
5. Dé la vuelta a la abrazadora de montaje.
6. Vuelva a acoplar el panel y déjelo fijo atornillando de nuevo los cuales tornillos Phillips.

Descripción del panel de control	Botón	Función
	<MODE>	Selección un modo de funciona bajo o regresa a la.option de menu actual
	< MENU>	Selección una option de menu
	<φ > (UP)	Se desplaza hacía arriba por la lista de options o selección un valor más alto
	<q > (DOWN)	Se desplaza hacía abajo por la lista de options o selección un valor inferior

Opciones de menu

Estado de la configuración
Modo	Menú	Pantalla	Descripción
Modo DMX	Dirección de inizio	A001-A512	Selección la direction de inizio DMX
	Personalidad	CH:01	Mode de 1 Canales
		CH:02	Mode de 2 Canales
		CH:04	Mode de 4 Canales
	Conmutador/Atenuador	S1_	Función del canal 1
		S2_	Función del canal 2
	Commutador: oN Atenuador: oF	S3_	Función del canal 3
		S4_	Función del canal 4
	Interruptor de encendido	SO00-SO30	Enciende/apaga la alimentación si detecta SIGNAL DMX. Puede asignar un retardo de hasta 30seguidos.
Modo independiente	Programa P:01-P:16		Programas automaticos
	Velocidad de execución	SP:01-SP:99	Velocidades del programa automatico Lento a=rápido
	Atenuador	d000-d100	0-100%

Enlace DMX

El DMX-4 puede functionar con un controlador DMX cuando se enlaza po conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funciona el manual de usuario. Si no est familiarizzato con DMX, descargue el Manu al DMX de www.chauvetlighting.com.

Dirección de inicio

Para asegurar acceso total a todos los canales en cada modo DMX, la direccion DMX más recommendable es 509.

4-Canales

Valores DMX

Canal	Función	Valor	Configuración
1	Atenuador	000 Ú 255	0-100%
2	Atenuador	000 Ú 255	0-100%
3	Atenuador	000 Ú 255	0-100%
4	Atenuador	000 Ú 255	0-100%

2- Canales

Canal	Función	Valor	Configuración
1	Atenuador	000 Ú 255	Canales 1 + 2, 0-100%
2	Atenuador	000 Ú 255	Canales 3 + 4, 0-100%

1- Canales

Canal	Función	Valor	Configuración
1	Atenuador	000 Ú 255	Los cuales canales, 0–100%
