Produkttyp	DMX 4-Kanal Dimmer/Schalter Paket
Marke	Chauvet
Modell	DMX4
Kategorie	Beleuchtungssteuerung
Anzahl der Kanäle	4 (Dimmer oder Schalter pro Kanal)
Stromversorgung	100-240 VAC, 50/60 Hz (Universal)
Sicherungen	7A, pro Abschnitt austauschbar
Ausgangssteckdosen	4 Doppelsteckdosen (bis zu 8 Geräte)
DMX-Modi	1 Kanal, 2 Kanäle, 4 Kanäle
DMX-Adresse	A001 bis A512
Automatikprogramme	16 (P:01 bis P:16)
Programmgeschwindigkeit	SP:01 bis SP:99 (langsam bis schnell)
Dimmung	d000 bis d100 (0-100%)
Einschaltverzögerung	SO00 bis SO30 (Verzögerung bis 30 s)
Max. Umgebungstemperatur	40°C (104°F)
Verwendung	Nur innen (IP20)
Wartung und Reinigung	Vor Reinigung vom Netz trennen
Ersatzteile	Austauschbare 7A Sicherungen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile
Garantie	Garantiekarte enthalten

Häufig gestellte Fragen - DMX4 Chauvet

Wie konfiguriere ich den DMX4 im Schaltermodus?

Um einen Kanal in den Schaltermodus zu versetzen, trennen Sie alle Lasten, schließen Sie das Gerät an, schalten Sie es ein, und drücken Sie MODE bis A001-A512 angezeigt wird. Drücken Sie MENU bis S1_, S2_ usw. erscheinen. Verwenden Sie die Tasten UP oder DOWN um ON (Schalter) oder OF (Dimmer) auszuwählen. Wiederholen Sie dies für jeden Kanal.

Wie stelle ich die DMX-Startadresse ein?

Im DMX-Modus verwenden Sie die Tasten UP und DOWN um die Adresse von A001 bis A512 auszuwählen. Die maximal empfohlene Adresse zur Nutzung aller Kanäle ist 509.

Kann ich den DMX4 mit LED-Leuchten verwenden?

Ja, der DMX4 ist für LED-Geräte optimiert. Stellen Sie sicher, dass Sie den Kanal in den Schaltermodus versetzen, bevor Sie eine Last mit elektronischer Stromversorgung anschließen, da sonst die Last beschädigt werden kann.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Netz. Verwenden Sie einen Kreuzschlitzschraubendreher #2 um die Kappe des Sicherungshalters abzuschrauben. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine Sicherung des gleichen Typs (7A). Schrauben Sie die Kappe wieder auf und schließen Sie das Gerät wieder an.

Welche DMX-Modi sind verfügbar?

Der DMX4 bietet drei DMX-Modi: 1 Kanal (gleichzeitige Steuerung aller 4 Kanäle), 2 Kanäle (Kanäle 1+2 und 3+4 gruppiert) und 4 Kanäle (individuelle Steuerung).

Wie verwende ich die Automatikprogramme ohne DMX-Controller?

Aktivieren Sie den autonomen Modus durch Auswahl von P:01 bis P:16 im Menü. Stellen Sie die Geschwindigkeit mit SP:01 bis SP:99 und den Dimmpegel mit d000 bis d100 ein.

Was ist die maximale Leistung, die der DMX4 verarbeiten kann?

Das Handbuch gibt keine maximale Gesamtleistung an. Jeder Abschnitt ist durch eine 7A-Sicherung geschützt. Bei 120V entspricht dies etwa 840W pro Abschnitt (7A × 120V). Bei 230V etwa 1610W. Überschreiten Sie niemals den Nennstrom der Sicherung.

Kann der DMX4 in der Höhe montiert werden?

Ja, das Gerät verfügt über einen Griff und eine abnehmbare Montagehalterung. Verwenden Sie immer ein Sicherheitsseil und halten Sie einen Mindestabstand von 50 cm zu benachbarten Oberflächen für die Belüftung ein.

Was tun bei Funktionsproblemen?

Stellen Sie das System sofort ab und trennen Sie das Gerät vom Netz. Überprüfen Sie die Anschlüsse und die Stromversorgung. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler oder Chauvet. Öffnen Sie nicht das Gerät, da es keine vom Benutzer reparierbaren Teile enthält.

Wie reinige ich den DMX4?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Sprühen Sie keine Flüssigkeit direkt auf das Gerät. Stellen Sie sicher, dass keine Belüftungsöffnungen blockiert sind.

BEDIENUNGSANLEITUNG DMX4 Chauvet

Über diese Schnell-anleitung

In der Schnellanleitung des 4BARTM Tri USB finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter.

Haftungs- Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne ausschluss vorherige Ankündigung geändert werden.

Sicherheits- These Sicherheitshinweise enthalten wichtige Informationen über die Montage, hinweise Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
  Schlieben Sie these Produkt NUR an einen mit der Erde verbundenen und geschützte Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
  NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sichere, dass das Netzkabel nicht gequetscht oder beschädigt ist.
  Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
  NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heißt wird.

Die Spannung der Schukosteckdose, an die Sie das Gerät anschlieben, muss sich innerhalb des Spanningsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtingen Bedienfeld des Geräts angegeben ist.
- Dieses Gerätarf nur im Innbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüfung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sichere, dass die Luftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

Schlieben Sie diese Gerät nimals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung daraufuf, den gleichen Typ mit den gleichen Werten zu verwenden.
  Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen/TRagen.
• Die maximal zulässige Umgebungstemperatur beträgt 40^ . Nehmen Sie das Gerät nicht bei higheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
  Um unnötigen Verschleib zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihre Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungsinh ^ 念 DMX-4

• Garantiekarte

alt · Netzkabel

Schnellanleitung

Start Packen Sie den DMX-4 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

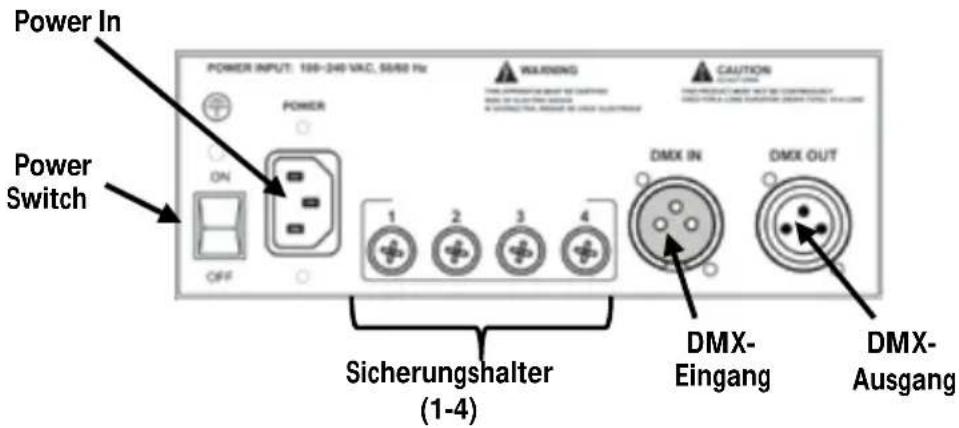

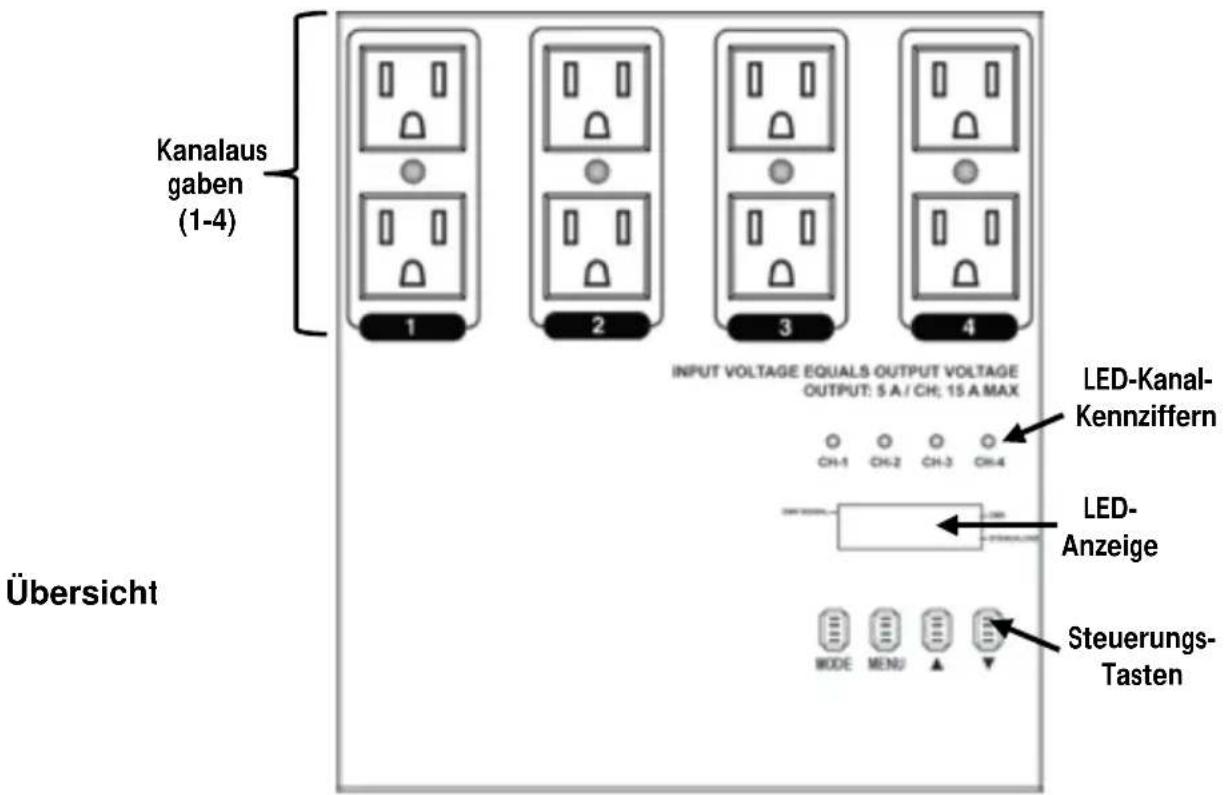

Beschreibung

Der DMX-4 ist ein für eine Verwendung mit LED-Produkten optimiertem 4-Kanal-Dimmer/Switch-Pack. Jeder Kanal kann einzeln als Dimmer oder Switch eingestellt werden. 4 Duplex-Ausgänge konnen bis zu 8 Geräte gleichzeitig ansteuern. Automatische Programme verfügen über verstelltbare Geschwindigkeiten und Dimmungspiegel, wodurch auch ohne DMX eine hervorragende Steuerung möglich ist.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteck wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 H arbeiten.

Auswechseln der Sicherung

Dieses Gerät ist mit auswechselbaren Sicherungen ausgestattet. jeder Bereich ist mit einer eigenen Sicherung von 7 A abgesichert.

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Kreuzschlitzschraubendreher Nr. 2 schrauben Sie die Abdeckung der Sicherung hersa.
3. Entfernen Sie die durchgebrannte Sicherung.
4. Achten Sie beim Auswechseln der Sicherung daraufuf, den gleichen Typ mit den gleichen Werten zu verwenden.
5. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schlieben Sie das Gerät wieder an das Stromnetz an.

Dimmer/ Switch-Betrieb

Dimmer/Switch-Packs sind hauptsächlich für PAR-Kannen mit Lampen bestimmt. Der Anschluss eines mit einem elektronischen Schaltnetzteil ausgestatteten Geräts an ein Dimmer/Switch-Pack kann zur Beschädigung bzw. zu einem unregelmäßigen Betrieb des Geräts führen.

Mit dem verbesserten Design des DMX-4 konnen Sie nun mit einem elektronischen Schaltnetzteil ausgestattete Geräte (Lasten), wie etwa LED-Leuchten oder Lasergeräte, ein- und ausschalten. Der DMX-4 muss sich jedoch im Switch-Modus befinden, bevor solche Lasten daran angeschlossen werden. Hinweise zum Einstellen des Switch-Modus beim DMX-4 finden sie unter.

Vergewissern Sie sich immer, dass vor dem Anschluss einer mit einem elektronischen Schaltnetzteil ausgestatteten Last sich der DMX-4 im Switch-Modus befindet. Eine Nichtbeachtung könnte zur Beschädigung der Last führen.

Der DMX-4 wurde außerdem für den Betrieb mit LED-Geräten optimiert.

Dimmer- oder SwitchModus

Der DMX-4 kann die Ausgabe der 4 Kanäle auf zwei verschiedene Arten steuern. Für eine Steuerung über das Bedienfeld gehen Sie wie folgt vor.

1. Trennen Sie alle Geräte von den 4 Ausgabekanälen.
2. Schlieben Sie den DMX-4 an eine geeignete Wandsteckdose an.
   Schalten Sie das Gerät ein. 3.
3. Betätigen Sie wiederholt , bis A001-A512angezeigt wird.
4. Betätigten Sie wiederholt , bis S1_, S2_, S3_ oder S4_ angezeigt wird. Diese Einstellung kann für jeder der 4 Kanäle unterschiedlich eingestellt werden. Navigieren Sie zum gewünschten Canal.
5. Wahlen Sie mit p > oder q > entweder _oN (Switch-Modus) oder _oF (Dimmer-Modus) für den im vorherigen Schritt ausgewählten Kanal.
6. Wiederholen Sie bei Bedarf die Schritte 5 und 6, um jeder einzeln der anderen Kanäle einzustellen.

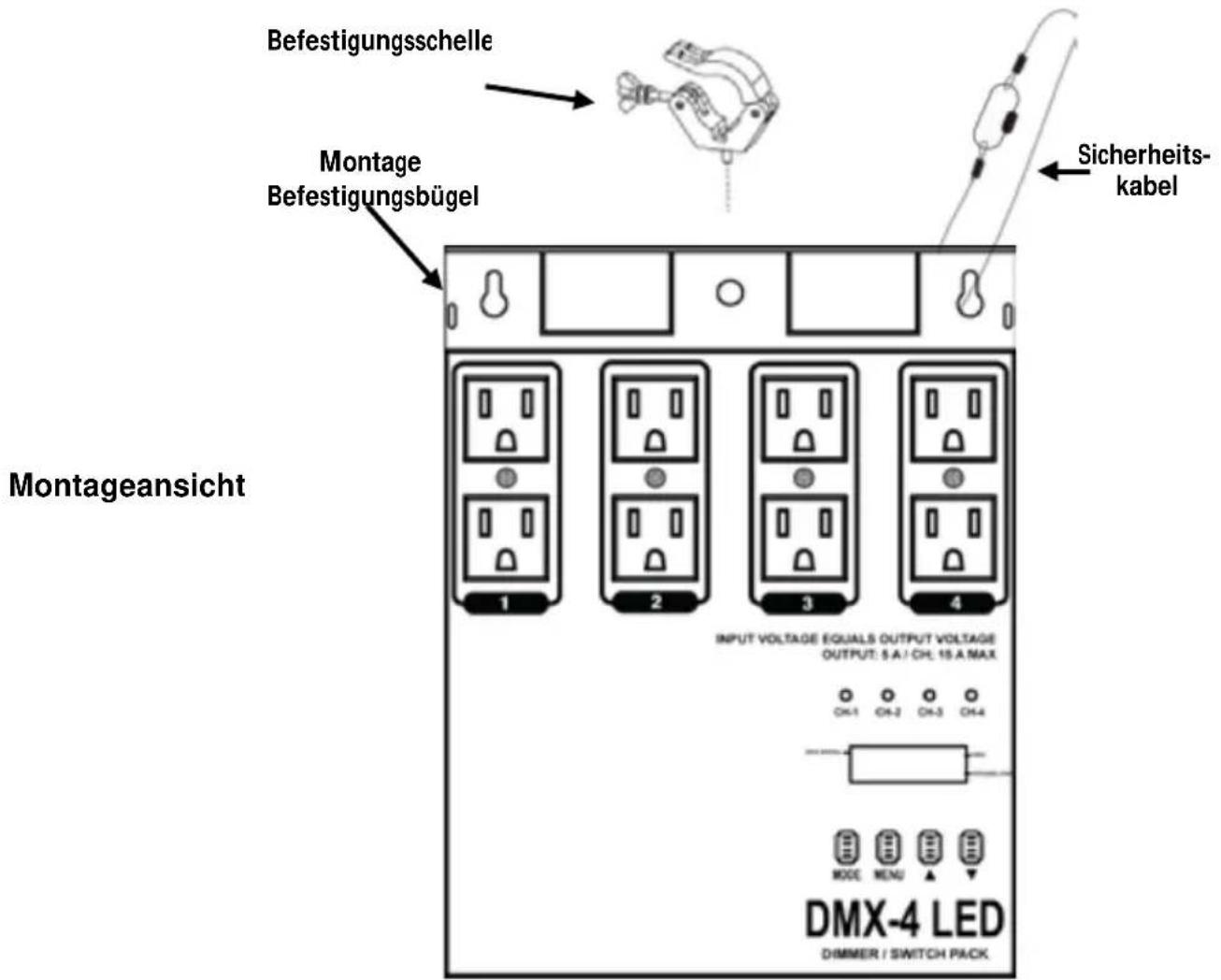

Montage

Lesen Sie vor der Montage diesen Geräts in jedem Fall die Sicherheitshinweise.

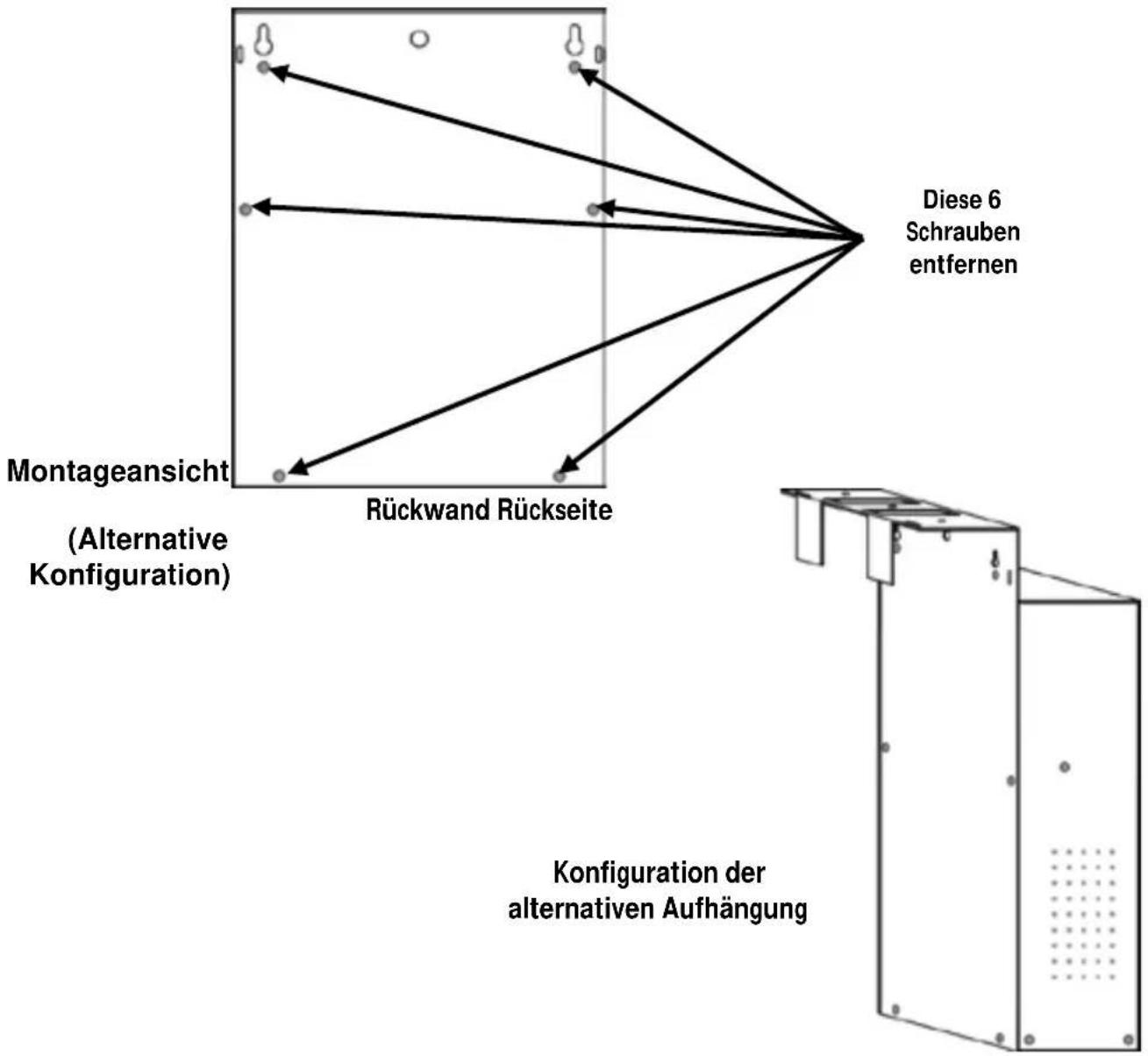

Alternative Aufhangung (Rigging)

Wenn Sie diesen Gerät zusammen mit Traversen oder einem Beleuchtungsstativ verwenden, stehen Ihnen eine alternative Aufhängung zu Verfügung. Diese Option ist ideal für die hangende Montage des Geräts ohne Befestigungsschelle.

1. Trennen Sie das Gerät vom Stromnetz.
2. Auf der Rückseite des Gerats befinden sich 6 Kreuzschlitzschrauben. Verwenden Sie zum Entfernen dieser Schrauben einen 3. Kreuzschlitzschraubendreher.
3. Der Befestigungsbügel latent sich nun. Vermeiden Sie eine Beschädigung der im Inneren des Dimmers befindlichen Komponenten, da diese während desses Schritte offenliegen!
4. Klappen Sie den Befestigungsbügel (Rückwand) um.
5. Schrauben Sie die Rückwand mit den 6 Kreuzschlitzschrauben wieder an

Beschreibung des Bedienfeldes	Taste	Funktion
	<MODE>	Damit wählten Sie einen Betriebsmodus aus oder kehren zum aktivellen Menu zusammen.
	<MENU>	Damit wählten Sie eine Menüoption aus.
	<φ> (UP)	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen.
	<DOWN>	Damit navigieren Sie durch die Menüpunkte nach einzel und verringern den numerischen Wert der entsprechenden Funktionen.

Menüoptionen

Modus	Menü	Anzeige	Beschreibung
DMX-Modus	Startadresse A001-A512		Wählt die DMX-Startadresse aus
	Eigenschaften	CH:01	1-Kanal-Modus
		CH:02	2-Kanal-Modus
		CH:04	4-Kanal-Modus
	Switch/Dimmer	S1_	Funktion Kanal 1
		S2_	Funktion Kanal 2
	Switch: oN	S3_	Funktion Kanal 3
	Dimmer: oF	S4_	Funktion Kanal 4
	Power Toggle	SO00-SO30	Damit schalten Sie den Strom ein/aus, wenn ein DMX-Signal erkannt wurde. Kann eine Verzögerung von bis zu 30 Sekunden zuordnen.
Stand-alone-Modus	Programm	P:01-P:16	Auto-Programme
	Ablaufgeschwindigkeit SP	P:01-SP:99	Geschwindigkeit des Auto-Programms Langsam bis schnell
	Dimmer	d000-d100	0-100%

DMX-Verbindung Der DMX-4 kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenhangs und der Konfiguration dieser Geräts für den Betrieb in DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 509.

DMX-Werte

4- Kanal	Kanal	Funktion	Wert	Einstellung
	1	Dimmer	000 utes 255	0-100%
	2	Dimmer	000 utes 255	0-100%
	3	Dimmer	000 utes 255	0-100%
	4	Dimmer	000 utes 255	0-100%

2- Kanal	Kanal	Funktion	Wert	Einstellung
	1	Dimmer	000 Ü 255	Kanäle 1 + 2, 0–100 %
	2	Dimmer	000 Ü 255	Kanäle 3 + 4, 0–100 %

1-Kanal	Kanal	Funktion	Wert	Einstellung
	1	Dimmer	000 Ü 255	Alle 4 Kanäle, 0-100 %
