MANUALE UTENTE U442DOCK4INT Tripp Lite

Caratteristiche del prodotto

• Supporta la modalità USB DisplayPort Alternate Mode per collegare un monitor VGA, DisplayPort o HDMItramite una porta USB-C o Thunderbolt 3
• Supporta il collegamento di tre monitor contemporaneamentetramite la modalità DisplayPort MST*.
• Supporta il collegamento di un monitor DVI tramite adattatore HDMI-DVI (vedere Accessori opzionali).
• Supporta il collegamento di un monitor Mini DisplayPorttramite un adattatore DP-Mini DisplayPort (vedere Accessori opzionali).
  Le porte DisplayPort e HDMI supportano risoluzioni video 4K x 2K sono a 3840 × 2160 @ 30Hz
• La porta VGA supporta risoluzioni video sono a 1920 x 1200, compreso 1080p @ 60 Hz
• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps
  Le portehub USB-A supportano velocità di trasferimento dati fino a 5 Gbps
  La porta USB dedicata 5 V/1,5 A offre una ricarica veloce per i dispositivi mobili.
• La porta USB-C supporta sia i dati che la ricarica PD; supporta una potenza in ingressso forn a 20 V 5 A (100 W)
  Le porte USB-C e 4 USB-A condividono un massimo 12 W (5 V 2,4 A) di potenza.
• Mini jack stereo da 3,5 mm sulla parte anteriore dell'unità per il collegamento di altoparlante e microfono
• Mini jack stereoda 3,5 mm sul retro dell'unità per il collegamento dell'altoparlante
• Si riattiva automaticamente dalla modalità ibernazione e sospensione.
• Conforme a IEEE 802.3az (Energy Efficient Ethernet)
• Supporta il funzionamento in modalità full-duplex e half-duplex
• Supporta il pacchetto IPv4 e IPv6 Checksum Offload Engine (COE) per ridurre l'uso della CPU.
  Supporta la funzione Wake-on LAN
• Funzionamento plug-and-play, alla necessità di software, per un'installazione simplicate e immediata.
• Consultare la sezione Requisiti multi-monitor per informazioni dettagliate

Requisiti di sistema

• Computer con porta USB-C o Thunderbolt 3 che supporta la modalità USB DisplayPort Alternate Mode
  Monitor DisplayPort, Mini DisplayPort,* VGA, DVI* o HDMI
• Rete Ethernet con velocità fino a 10/100/1000 Mbps

*Richiede un adattatore. Vedere Accessori opzionali

La confezione contiene

U442-DOCK4-S o U442-DOCK4-INT
Cavo USB Tipo-C, M/M (2,6 piedi)
- Alimentazione esterna (Ingresso: 100-240 V, 50/60 Hz, 1,8 A; Uscita massima: 20 V 3,6 A)
Cavi di alimentazione BS1363 UK e CEE 7/16 UE (solo U442-DOCK4-INT)
- Manuale d'uso

Accessorio opzionali

Cavi patch antigroviglio Cat 6 Gigabit N201-Series
Cavi VGA ad alta risoluzione P502-Series
Cavi adattatori da HDMI a DVI P566-Series
Cavi HDMI ad alta velocità P568-Series
Cavi DisplayPort P580-Series
Cavi adattatori da mDP a DP P583-Series
Cavi di collegamento USB A/B U322-Series
Cavi di collegamento USB Micro-B U326-Series
Cavo USB 3.2 Gen 2 USB-C M/M (3 piedi) U420-003-G2-5A

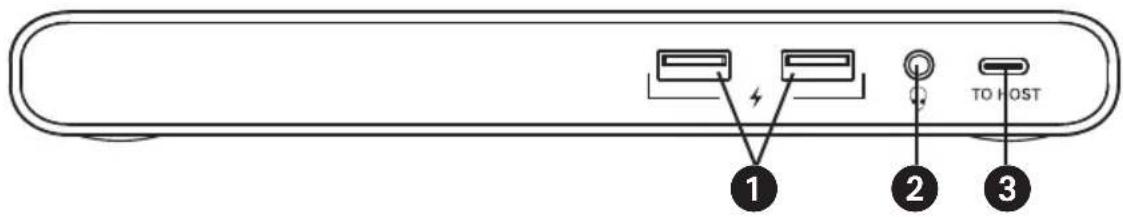

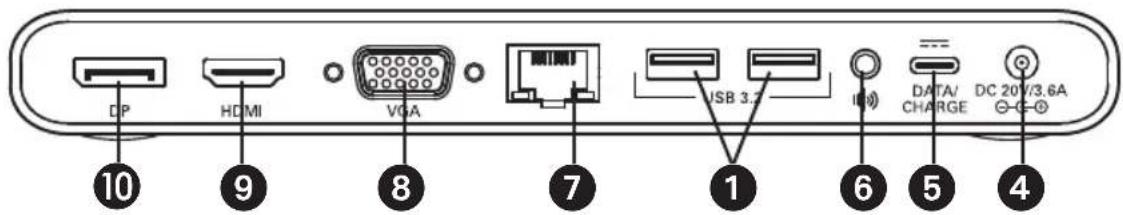

Panorama del prodotto

Porte USB-A 3.2 (femmina) -Consente di collegare sono a quattro periferiche USB*
2 Ingresso audio Mini Stereo 3,5 mm (femmina) - Consente di collegare le cuffie o un microfono
3 Porta host USB-C (femmina) - Colleghi il suo computer portatileabilitato con cavo USB type-C
CC Ingresso alimentazione (femmina) - Collegare l'alimentatore incluso per l'alimentazione esterna.
5 Porta di ricarica e dati USB-C (femmina) - Colleghi il suo dispositivo al suo caricatore USB-C PD per la ricarica, oppure collega un dispositivo USB-C
3.5 mm Uscita audio mini stereo (femmina) - Collega gli altoparlanti o le cuffie.
7 Porta RJ45 (femmina) - Collegare a una rete 10/100/1000 Mbps
8 Porta VGA (femmina) - Collegare un monitor VGA
9 Porta HDMI (femmina) - Collegare un monitor HDMI
10 Porta DisplayPort (Female) - Collegare un monitor DisplayPort

*12W di potenza sono dedicati alle porte hub USB-A e USB Type-C quando un caricatore USB è collegato alla porta di ricarica USB-C. La porta di ricarica dedicata USB-A supporta 5 V 1,5 A (7,5 W). Quando si esaurisce la potenza di una porta, la potenza delle altre porte viene ridotta. Tutte le porte non saranno in grado di fornire l'alimentazione completa simultaneamente, per cui potrebbe essere necessaria un'alimentazione esterna per alcune periferiche collegate.

Installazione

Note:

1) Supporta il collegamento di tre monitor contemporaneamente medianteDisplayPort MST Mode.*
2) Per garantire il corretto funzionamento delle cinque porte hub USB (4 USB-A e 1 USB-C), assicurarsi di collegare all'unità l'alimentatore esterno incluso o l'alimentatore di carica PD del dispositivo host.
3) Quando l'alimentatore da 72 W, fornito in dotazione, è collegato alla porta CC, fornisce energia per caricare innanzitutto il PC host (fino a 60 W), quello il resto dell'energia viene fornita al dock.
4) Quando l'alimentatore per la ricarica PD è collegato, 15 W dell'energia totale saranno riservati innanzitutto per garantire il funzionamento del prodotto. Il resto dell'energia sare usizzato per caricare il PC host (l'energia che il PC host può dipende dal risultato della negoziazione del protocollo PD).
5) Quando la porta CCiene collegata prima della porta di ricarica PD Type-C, la docking e il PC host sono alimentati alla porta CC, con la porta Type-C come fonte di alimentazione alternativa.
6) Quando la porta di ricarica PD Type-C viene collegata (con un alimentatore PD) prima della porta CC, la docking e il PC host sono alimentati alla porta Type-C con la porta CC come fonte di alimentazione alternativa.
7) Se la fonte di alimentazione attiva (fonte di alimentazione che sta fornendo energia) viene scollegata, la porta di alimentazione alternatively verrà commutata automaticamente in fonte di alimentazione attiva. In quello caso, i dispositivi collegati verranno disconnessi per alcuni secondi e poi riconnessi automaticamente.
8) Consultare la sezione Accessori opzionali per i cavi consigliati.
9) Quando l'unità è collegata alla porta USB-C del computer e a una rete mediente cablaggio Cat 5e/6, verrà stabilita automaticamente una connessione di rete. Se non viene stabilita alcuna connessione, se ne può stabilire una manualmente alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac, è necessario navigare nella sezione Rete che si trova nelle Preferenze di Sistema, ciclocare sul pulsante "Assistimi" per accederere all'Assistente di Rete, quando seguire le istruzioni per stabilire una connessione.

• Consultare la sezione Requisiti multi-monitor per informazioni dettagliate.

• Collegare l'alimentatore fornito in dotazione tra l'unità e una fonte di alimentazione e/o il cavo USB Type-C fornito in dotazione tra l'unità e un adattatore di ricarica PD (non fornito).

Nota: le portehub USB possono entrare in protezione da sovracorrente se vengono collegate periferiche USB ad alta potenza perché l'alimentatore esterno sua collegato. La porta di ricarica PD USB Type-C cui è essere utilizzataanche per il trasferimento dei dati.

Installazione

1. Collegare un computer portatile o un computer abilitato a USB Type-C alla porta host USB Type-C dell'unità, utilizzato un cavo USB Type-C.
2. Collegare un mini cavo stereo da 3,5 mm al retro dell'unità per collegare un altoparlantente.
3. Collegare fino a quattro dispositivi USB alle portehub USB-A del dock.
4. Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP.
5. Collegare la porta VGA del dock alla porta VGA di un monitor utilizzato un cavo VGA.

OPPURE

1. Collegare la porta HDMI del dock alla porta HDMI di un monitor utilizzato un cavo HDMI.

OPPURE

1. Collegare la porta DisplayPort del dock alla porta DisplayPort di un monitor utilizzato un cavo DisplayPort.
2. Collegare un cavo mini stereo 3,5 mm alla parte anteriore dell'unità per collegare un microfono o delle cuffie.

U442-DOCK4-S e U442-DOCK4-INT supportano il collegamento di tre monitor contemporaneamente attraverso la modalità DisplayPort Multi-Stream Transport (MST). Di seguito sono riportate le limitazioni che devono essere prese in considerazione quando si collegano contemporaneamente i monitor multiplò.

Notea: se si desidera un'installazione a tre monitor, è importante collegare tutte e tre le uscite del display prima di collegare l'alimentazione e alimentare l'unità. Se solo due dei tre display collegati si illuminano, l'alimentazione deve essere ciclata togliendo l'alimentazione all'unità con i tre display ancora collegati e ricollegando l'alimentazione.

Il computer sorgente supporta la modalità DisplayPort MST Mode?

Quando si collega a una fonte USB-C che supporta la modalità DisplayPort MST, le informazioni EDID dei due o tre monitor collegati saranno lette dal computer e appariranno come display separati che possono essere visualizzati in modalità speculare o esteso. Quando è collegata in modalità MST, la scheda grafica del computer avrà una larghezza di banda totale di 10,8 Gbps per tutte le porte video.

Quando si connette a una fonte USB-C che non supporta la modalità DisplayPort MST Mode viene invece utilizzata la modalità Single-Stream Transport (SST). In modalità SST, solo l'EDID del primo monitor collegato viene fatto al computer, costringendo i monitor collegati a visualizzare in modalità speculare. La risoluzione predefinita del primo monitor sare è quindi inviata al secondo e/o al terzo monitor, con tutti i monitor che visualizeranno la stessa risoluzione. Se il secondo monitor non è in grado di supportare la stessa risoluzione del primo, non verrà visualizzato alcun video su quel monitor. Prima di collegare il secondo monitor, per poter visualizzato il video è necessario cancellare la risoluzione del primo monitor in quella del secondo monitor.

Nota: la tabella che segue illustra la risoluzione massima raggiunta da ciascuna porta video in base ai monitor collegati. Il Mac non supporta la modalità DisplayPort MST; pertanto, le configurazioni dei monitor multipli non sono garantite.

Sorgente Windows++ (Triplodisplay)
VGA HDMI DisplayPort
1)Supporta 3 display per lavorare simultaneamente in modalità MST, i 3 video condividono la larghezza di banda massima di 10,8 Gbps (ad esempio, dual 1080p/60 Hz), o 1 x 1080p @ 60 Hz + dual 720p @ 60 Hz). 2) Alcuni PC host si limitano a supportare l'uscita di 3 flussi video/monitor. Per garantire la visualizzazione dell'output di 3 monitor, spegnere lo schermo del PC host.

• Porta non in uso.

Specifiche

Connettori-ingresso
Porta CC Alimentazione CC (femmina)
Carica PD USB e dati USB-C (femmina)
Connettori-uscita
USB-A (4x) USB 3.2 Gen 1 (femmina)
USB-C (1x) USB 3.2 Gen 1 (femmina)
Ethernet RJ45 (femmina)
VGA VGA (femmina)
HDMI HDMI (femmina)
DisplayPort DisplayPort (femmina)
Porta audio Audio Mini Stereo 3,5 mm (femmina), x2
Condizioni ambientali
Temperatura di funzionamento da 32 ° a 113 °F (da 0 ° a 45 °C)
Umidità di funzionamento 10% a 90% RH,enza formazione di condensa
Temperatura di conservazione da 14 ° a 158 °F (da -10 ° a 70 °C)
Umidità di conservazione 10% a 90% RH,enza formazione di condensa
Requisiti di alimentazione
Porta di ricarica USB-C Supporta fino a 20 V 5 A (100 W) in ingresso
Porta DC Supporta fino a 20 V 3,6 A (72 W) in ingresso
Specifiche dell'alimentatore
Ingresso di alimentazione	100-240V, 50/60 Hz, 1,8 A
Potenza in uscita	20 V 3,6 A (72 W)

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni alla data di acquire iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra escludiva discrezione) di qualiasi prodotto che presenti tali difetti. Visitare la pagina Tripplite.Eaton.com/support/product-returns prima di mandare qualiasi apparecchiatura indietro da far riparare. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o uso scorretto o che sono state alterate o modificate in qualiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITA PER UNO SCOPOPARTICOLARE. Alcuni Stati non consentono la limitazione o l'escludione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente. AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. Nello specifico, non siamo responsabili per eventualiosti, quali perdita di profitti o entrate, perdita di attrezzature, mancato utilizzo delle attrezzature, perdita di software, perdita di dati,osti di sostuti, reclami di terzi o altro.

Numeri di identificazione della conformità normativa

Ai fini delle certificazioni della conformità normativa e dell'identificazione, al prodotto è stato assegnato un numero di seri equivoco. Il numero di seri è riportato sull'etichetta del prodotto insieme ai marchi di controllo qualita e alle informazioni sul prodotto. Quando si richiedono informazioni sulla conformità del prodotto, fare sempre riferimento a quello numero di seri. Il numero di seri non deve essere confuso con il nome commerciale o il numero di modello del prodotto.

Garanzia

Informazioni sulla conformità alla Direttiva RAEE per i clienti e i ricericlatori (Unione Europea).

Ai sensi della Direttiva sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) e dei regolamenti attuativi, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Riciclare le apparecchiature obsolete una alla volta, in base al tipo (questa disposizione varia a seconda del Paese)
  Restituire i disposittivi al termine del loro ciclo di vita affinché vengano riciclati.

Eaton adotta una politica di continuo miglioramento. Le specifiche tecniche sono soggette a modifiche,.
senza alcun preaviso. Le fot e le illustrazioni potrebbero differire leggermente dai prodotti reali.
