MANUAL DE USUARIO U442DOCK4INT Tripp Lite

Estación de Conexión USB 3.2 Gen 1 USB C

Modelo:

U442-DOCK4-S

U442-DOCK4-INT

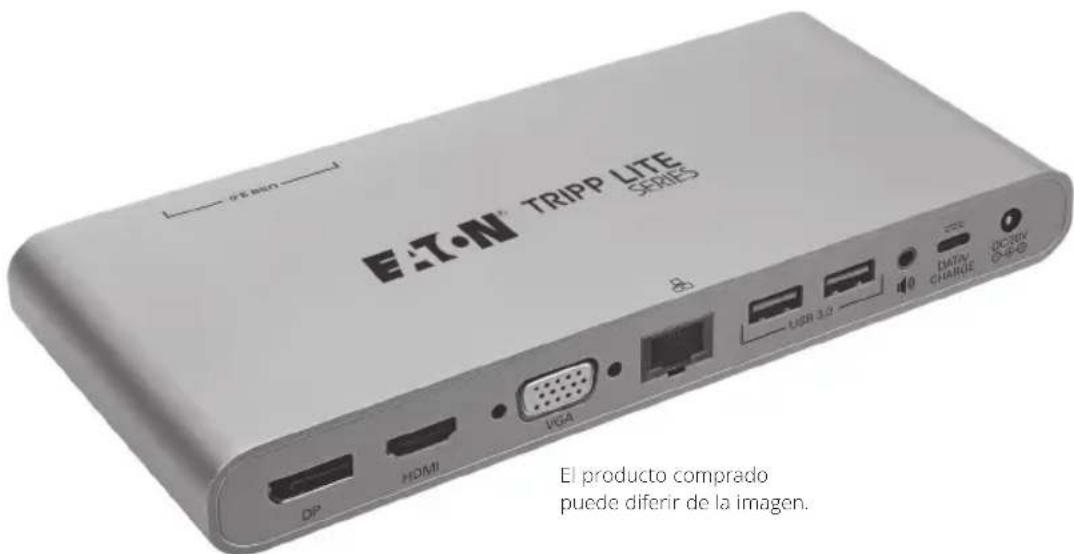

El producto comprado
puede diferir de laImagen.

Espanol 12

Français 23

Deutsch 34

Italiano 45

Characteristicas del Producto

• Soporta USB DisplayPort de Modelo Alterno para conectar un monitor VGA, HDMI o DisplayPort mediante un puerto USB C o Thunderbolt 3
• Soporte la connexion de tres monitores al mesmo tiempo mediante el Mode DisplayPort MST*
• Soporte la connexion de un monitor DVI mediante un adaptor HDMI a DVI (vea Accesorios Opcionales)
• Soporte la connexion de un monitor DisplayPort mediante adaptor DP a Mini DisplayPort (vea Accesorios OPCionales)
• Los puertos DisplayPort y HDMI soportan resolutions de video 4K x 2K video de hasta 3840 × 2160 @ 30Hz
• El puerto VGA soporte resolutions de video hasta 1920 x 1200, incluyendo 1080p @60 Hz
• El puerto Ethernet soporta velocidades reales de red de 10Mbos / 100Mbps / 1000Mbps
• Los puertos del Hub USB A soportan tasas de transferencia de datos hasta 5 Gbps
• Un puerto USB dedicado de 5V / 1.5A proporcióna energia rápida para dispositivos motoles
• Puerto USB C soporte datos yongaPD; soporte alimentacionha 20V 5A (100W)
• 4 puertos USB A y 1 Type C compañero un máximo de 12W (5V 2.4A) de potencia
• Conector Mini Estéreo de 3.5 mm en el frente de la unidad para la conexión de bocinas y microfono
• Conector Mini Estéreo de 3.5 mm en la parte posterior de la unidad para la connexion de bocinas y micrófono
• Restablece automatistically la operation desde el modo de hibernacion y suspENSION
• Compatible con IEEE 802.3az (Ethernet Eficiente con la Energía)
• Soporte operaciones duplex y semi-duplex
• Soporta Checksum Offload Engine [COE] de modulo IPv4 e IPv6 para reducir la energia del CPU
• Soporta Wake on LAN
• Conectar y Usar—No require software ni controladores
• Para detailles, consulte la seccion de Requerimientos para Multyes Monitores

Requisitos del Sistema

• Computadora con puerto USB C o Thunderbolt 3 que soporte USB DisplayPort Modo Alterno
• Monitor DisplayPort, Mini DisplayPort,* VGA, DVI* o HDMI
• Red Ethernet con velocidades hasta 10Mbps / 100Mbps / 1000Mbps

*Requiere un adaptor. Vea Accesorios Opcionales

El Paquete Incluye

U442-DOCK4-S o U442-DOCK4-INT
- Cable USB Type C, M/M, 80 cm [2.6 pies]
- Fuente de Alimentacion Extera (Entrada: 100V 240V 50Hz / 60Hz 1.8A Salida Maxima: 20V 3.6A)
- Cables de alimentación BS1363 para Reino Unido y CEE 7/16 para UE (solo U442-DOCK4-INT)
- Manual del Propietario

Accesorios Opcionales

Cables Patch Snagless Cat6 Gigabit Serie N201
Cables VGA de Alta Resolución P502
- Cables adaptadores de HDMI a DVI de la série P566
Cables HDMI de Alta Velocidad Serie P568
- Cables DisplayPort de la Serie P580
- Cables Adaptadores mDP a DP de la Serie P583
- Cables para Dispositivo USB 3.0 A/B Serie U322
- Cables para Dispositivo USB 3.0 Micro-B Serie U326
Cable USB 3.1 Gen 2 USB C M/M de 91 cm [3 pies] U420-003-G2-5A

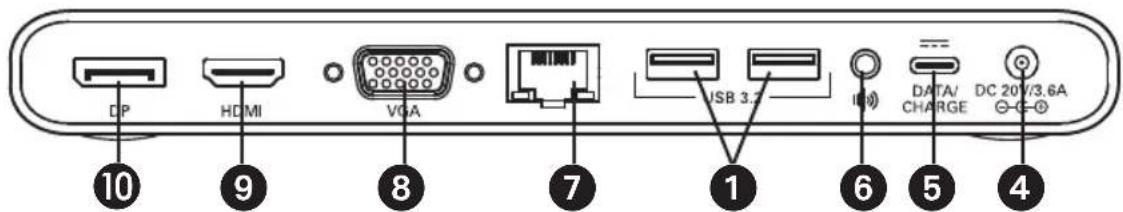

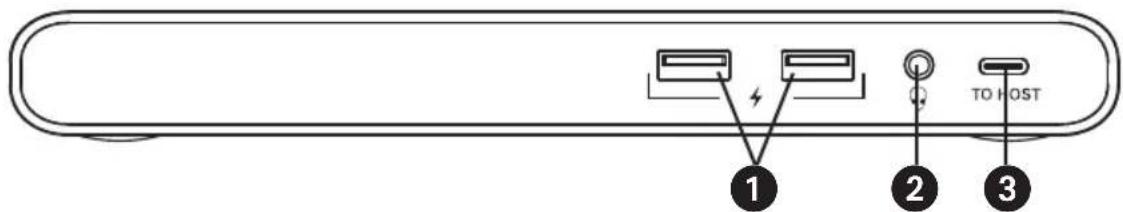

Vista General del Producto

Puertos USB A 3.0 (Hembra) - Conecte hasta quatre periféricos USB*
Puerto de Entrada para Audio Mini Estéreo de 3.5 mm (Hembra) - Conecte audifonos o un microfono
3 Puerto de Servidor USB C (Hembra) - Conecte su laptop o computadora equipada con USB Type C
4 Entrada de Alimentacion CD (Hembra) - Conecte la fuente de alimentacion externa includa
Puerto USB C para Carga y Datos (Hembra) - Conecte su dispositivo a su cargador USB C PD para cargar o conecte un dispositivo USB C
Puerto de Salida para Audio Mini Estéreo de 3.5 mm (Hembra) - Conecte bocinas o audifonos
Puerto RJ45 (Hembra) - Conecte a una red 10Mbps / 100Mbps / 1000Mbps
Puerto VGA (Hembra) - Conecte un monitor VGA
9 Puerto HDMI (Hembra) - Conecte un monitor HDMI
Puerto DisplayPort (Hembra) - Conecte un monitor DisplayPort

*12W de potencia estádedecidos a los puertos de hub USB A y USB Type C.
cuando se conecta un carrador USB al puerto de cargo USB C. Los puertos de carrata USB A 3.0 soportan cada uno 5V 1.5A (7.5W). Al maximizar la calidad de potencia
de un puerto, se reduce la potencia del othero puerto. Todos los puertos no podran
proporcionar potenciaplenal mismo tiempo, lo que significa que pueda ser
necasarial alimentacion externa para algunos periféricos connectados.

Instalación

Notas:

1) Soporte la connexion de tres monitores al mesmo tiempo mediante el Modo DisplayPort MST.*
2) Para garantizar el correcto funciona de los cinco puertos de hub USB (4 USB A y 1 USB C), asegúrese de conectar la fuente de alimentación externa o la alimentación de energia PD del dispositivo a la unidad.
3) Cuando el adaptorado de corriente de 72W incluido se conecta al puerto de CD, suministra energia para cargar primero la PC Anfitrion (hasta 60W) con el resto de la potencia suministrada a la unidad de connexion.
4) Cuando el adaptor de corriente PD está conectado, se reservarán primero 15W de potencia total para garantizar el funciona del producto. El resto de la potencia se utilizes para carrgar la PC Anfitrion (la potencia que la PC anfitrion pueda conseigir depende del resultado de la negotiation del Protocolo de PD).
5) Cuando se conecta el puerto de CD antes del puerto de cargo de PD Type C, la unidad de conexión y la PC anfitrón son alimentados desde el puerto de CD, con el puerto Type C como fuente alternatively de energia.
6) Cuando se conecta el puerto de cargo de PD Type C (con un adaptor de corriente PD) antes del puerto de CD, launidad de connexion y la PC anfitrión son alimentados desde el puerto Type C, con el puerto de CD como fuente alternatively de energia.
7) Si se desconecta la fuente de alimentacion activa (La fuente de alimentacion que está suministrando energia), el puerto alternatively de alimentacion seactivara automatamente para ser la fuente de alimentacion activa. En este caso, los dispositivos connectados se desconectaran porunosometimes ylucko se vuelven aconectar automatamente.
8) Para ver los cables sugeridos, consulte la seccion de Accesorios Opcionales.
9) Cuando la unidad está connectada al puerto USB C en su computadora y a una red mediante cableado Cat5e o Cat6, se estableara automatistically una conexión de red. Si no se realiza la connexion, se pueda establecer una manualmente yendo a la頁a de configuración de red de su computadora. Por exemple, en una Mac, necesita desplazarse a la sección de red en preferencias del sistema, hacer click en el botón "Ayudame" paraistar al asistente de configuración de red y seguir las instrucciones para establercuna connexion.

• Para detalles, consulte la sección de Requerimientos para Múltuples Monitores.

• Conecte la fuente de alimentacion entre la unidad y una fuente de energia y/o el cable USB Type C entre la unidad y un adaptor de carga PD (no incluido).

Note: Los puertos del hub USB peuvent ir a proteccion contra sobrecorriente si se conectan periféricos USB de alta potencia sin que se connecte el adaptor de alimentacion externo. El puerto de Carga PD USB Type C pueda usarse también para transferencia de datos.

Instalación

1. Connecte una laptop o computadora equipada con USB Type C al puerto host USB Type C de la unidad usingo un cable USB Type C.
2. Para conectar una bocina, conecte un cable Mini Estéreo de 3.5mm a la parte posterior de launidad.
3. Conecte hasta在哪 Dispositivos USB a los puertos de hub USB A de la estación de connexion.
4. Conecte el puerto RJ45 del adaptor a una red mediante un cable UTP.
5. Conecte el puerto VGA de la estación de connexion al puerto VGA en un monitor using an cable VGA.

0

1. Connecte el puerto HDMI de la estación de connexion al puerto HDMI en un monitor usingo un cable HDMI.

0

1. Connecte el puerto DisplayPort de la estación de connexion al puerto DisplayPort en un monitor using an电缆 HDMI.
2. Para conectar un microfono o audifonos, connecte un cable Mini Estéreo de 3.5mm a la parte anterior de launidad.

Requerimientos para Múltuples Monitores

U442-DOCK4-S y U442-DOCK4-INT soporta la connexion de tres monitores al mesmo tiempo a工程技术 del modo DisplayPort Multi-Stream Transport [MST]. A continuación se presenta limitaciones que deben tenerse en cuenta al conectar a various monitores al mesmo tiempo.

Note: Si se desea una instalacion de monitor triple, es importante conectar las tres salidas de pantalla antes de conectar la fuente de alimentacion y encender la unidad. Si solo se iluminan dos de las tres pantallas conectadas, se debe reinicuar la alimentacion desconectando la alimentacion de la unidad con las tres pantallas aun conectadas y volviendo a conectar la alimentacion.

Es Compatible la Computadora Fuente con el Modelo DisplayPort MST?

Al conectar a una fuente USB C que soporte el Mode DisplayPort MST, la información de EDID de los dos o tres monitores connectados sera leida por la computadora y aparecerá como pantallasSeparatedes que pueda(""); noocrarse en modo espejo o extendido. Cuando está connectada en modo MST, la tarjeta graphicala de computadora tendrá un ancho de banda total de 10.8 Gbps para todos los puertos de video.

Cuando se conecta a una fuente USB C que no soporte modo DisplayPort MST, se utilizes en su lugar el modo Single Stream Transport [SST]. En el modo de SST, solo el EDID del monitor connectado primero es leido por la computadora, obligando a los monitores connectados a mostrarse en modo espejo. LaResolution predeterminada del primer monitor se enviará al segundo monitor y/outher monitor, con todos los monitoresmostatando la mesmaResolution. Si elsegundo monitor no es capaz de soportar la mismaResolution que el primero, no se做不到a video en ese monitor. Antes de conectar elsegundo monitor, laResolution del primerodebe Cambiarse a laResolution delsegundo monitor para que el video semuestre.

Note: Lasuma table muesra la resolucion maxima alcanzada en cada puerto de video, en base a los monitores connectados. Mac no soporta DisplayPort MST; por lo tanto, las configuraciones de multiles monitores no estan garantizadas.

Fuente con Windows (Tres Pantalla)
VGA HDMI DisplayPort
1) Soporte 3 pantallas para trabajo simultáneamente bajo el modo MST, 3 videoscomedun ancho de banda Másimo de 10.8 Gbps (por exemple,dos 1080p @ 60 Hz, o 1 x 1080p @ 60 Hz + dos 720p @ 60 Hz). 2) Algunas PC anfitrión solo soportan salute de 3 flujos de video / monitores. Para asegurar la salute de las 3 pantallas, apague la pantalla de la PC anfitrión.

• Puerto que no está en uso

Especificaciones

Conectores-Entrada
Puerto de CD Alimentación de CD (Hembra)
USB Datos y Carga PD USB C (Hembra)
Conectores-Salida
USB A USB 3.0 A (Hembra), x4
USB C USB 3.0 Type C (Hembra), x1
Ethernet RJ45 (Hembra)
VGA VGA (Hembra)
HDMI HDMI (Hembra)
DisplayPort DisplayPort (Hembra)
Puerto de Audio Audio Mini Estéreo de 3.5 mm (Hembra), x2
Ambiental
Temperatura de Operación 0 °C a 45 °C [32 °F a 113 °F]
Humidad de Operación De 10 % a 90 % de HR, Sin Condensación
Temperatura de Almacenimiento -10 °C a 70 °C [14 °F a 158 °F]
Humidad de Almacenimiento De 10 % a 90 % de HR, Sin Condensación
Requerimientos de Energía
Puerto de Carga USB C Soporte Entrada de Hasta 20V 5A (100W)
Puerto de CD Soporte Entrada de hasta 20V 3.6A (72W)
Especillas de Suministro de Energía
Entrada de Energía 100V ~ 240V, 50Hz / 60Hz, 1.8A
Salida de Energía 20V 3.6A (72W)

Garantía

Garantía Limitada de 3 años

Garantizamos por tres (3) años a partir de la Fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligation bajo esta garantía está limitada a la reparación o reemplazo (a su entera disreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns.Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una眼看.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGún CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, no somos responsables por ningún costo, como perdida de ganancies o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de;qualquier other forma.

Numeros de Identificacion de Cumplimiento Normativo

A los efectos de las certifications e identificacion de compliments normativo, a su producto se le ha asignado un numero de series unico. El numero de series se ubica en la etiqueta de placar de identificacion, junto con todas las marcas e informacion requeridas de aprobacion. Al solicitar informacion de conformidad para este producto, refierease siempre al numero de series. El numero de series no debe confundirse con el nombre de lamarca o el numero de modelodel producto.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y electrónico nuevo de Eaton, los clients están obligados a:

• Enviar para reciclaje equipos viejos del mesmo tipo y en elsame numero (esto varia de un País a除外)
  Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

Eaton tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.
