MANUAL DE USUARIO U44406NHGUBC Tripp Lite

son marcas comerciales

registradas del USB

Implementers Forum.

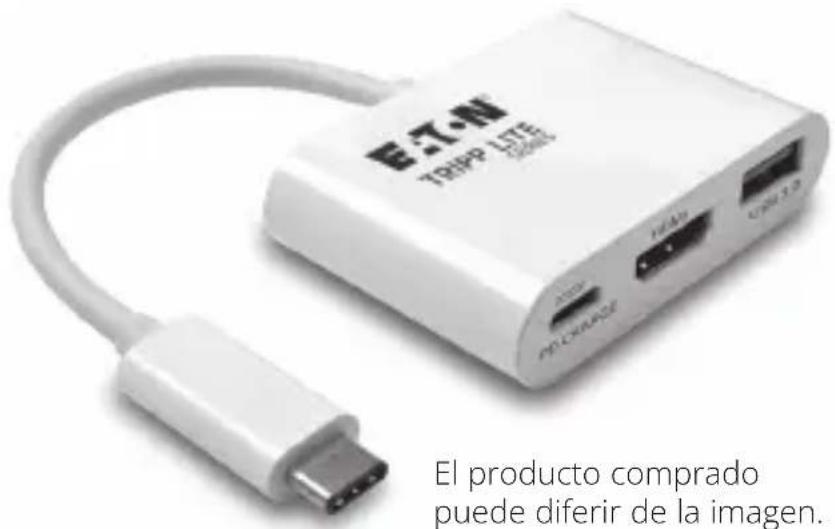

E:T.N TRIPP LTE 2245L El producto comprado puede diferir de la imagen.

English 1

Français 17

Deutsch 25

Italiano 33

El producto comprado puede diferir de la imagen.

El paquete incluye

• U444-06N-HU-C, U444-06N-H3U-C, U444-06N-HGU-C o U444-06N-HGUB-C
- Manual del Propietario

Accesorios Opcionales

• Cables HDMI de Alta Velocidad Serie P568
• Cables para Dispositivo USB 3.2 A/B Serie U322
• Cables para Dispositivo USB 3.2 Micro-B Serie U326
• Cables Patch Snagless Cat6 Gigabit Serie N201
• U420-003 – Cable UUSB 3.2 Gen 1 USB-C Macho/Macho – 91 cm [3 pies]

Características del Producto

Nota: Esta sección enumera características para todos los modelos USB Type-C a que se hace referencia en este manual. Consulte la tabla de Características del USB Type-C para determinar que funciones soporta su modelo.

• Soporta USB DisplayPort de Modo Alterno para conectar un monitor HDMI mediante un puerto USB-C
• Resoluciones de video HDMI soportadas: Todos los modelos – 1920 x 1080 / 1080p (60 Hz) Solo modelo U444-06N-H3U-C – 3840 x 2160 / 4K x 2K (30 Hz)

Product Features

• El puerto Ethernet soporta velocidades reales de red de 10/100/1000 Mbps
• El puerto del hub USB-A soporta velocidades de transferencia de datos hasta 5 Gbps; compatible con generaciones anteriores de USB
• Puerto de carga USB-C para cargar su dispositivo
• Entrada de alimentación del puerto USB-C Modelos U444-06N-HU-C, U444-06N-HGU-C, U444-06N-HGUB-C – Hasta 20V 3A (60W) Modelo U444-06N-H3U-C – Hasta 20V 5A (100W)
• Conectar y Usar--No requiere software ni controladores

USB Type-C Features

Modelos	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
Puerto HDMI S S S
Puerto de Hub USB-A S S S
Puerto Ethernet Gigabit N S N
Puerto de Carga USB-C S S S

Nota: El U444-06N-H3U-C cuenta con tres puertos de hub USB-A.

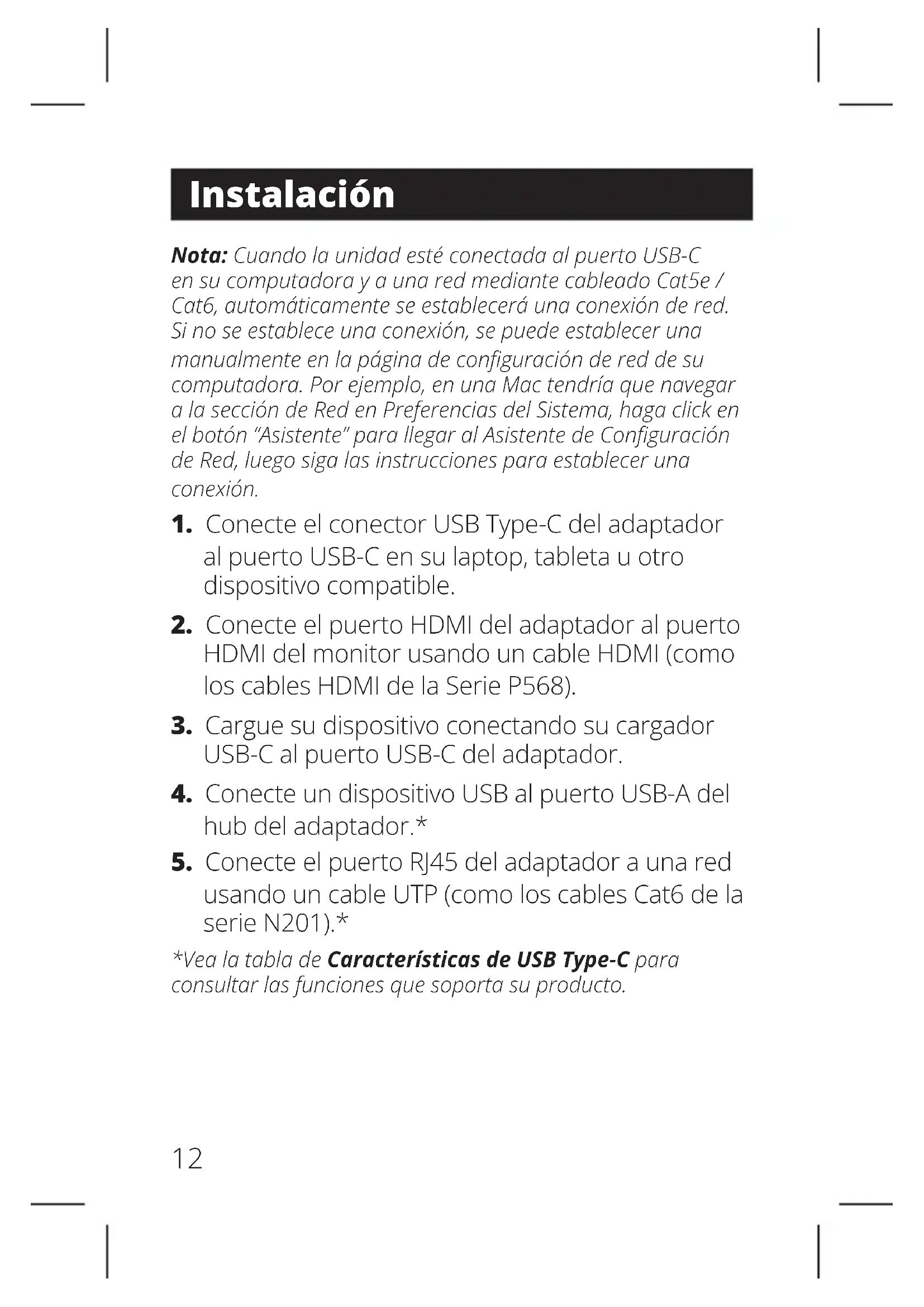

Instalación

Nota: Cuando la unidad esté conectada al puerto USB-C en su computadora y a una red mediante cableado Cat5e / Cat6, automáticamente se establecerá una conexión de red. Si no se establece una conexión, se puede establecer una manualmente en la página de configuración de red de su computadora. Por ejemplo, en una Mac tendría que navegar a la sección de Red en Preferencias del Sistema, haga click en el botón "Asistente" para llegar al Asistente de Configuración de Red, luego siga las instrucciones para establecer una conexión.

1. Conecte el conector USB Type-C del adaptador al puerto USB-C en su laptop, tableta u otro dispositivo compatible.
2. Conecte el puerto HDMI del adaptador al puerto HDMI del monitor usando un cable HDMI (como los cables HDMI de la Serie P568).
3. Cargue su dispositivo conectando su cargador USB-C al puerto USB-C del adaptador.
4. Conecte un dispositivo USB al puerto USB-A del hub del adaptador.*
5. Conecte el puerto RJ45 del adaptador a una red usando un cable UTP (como los cables Cat6 de la serie N201).*

*Vea la tabla de Características de USB Type-C para consultar las funciones que soporta su producto.

Especificaciones

Modelos	U44-06N-HU-C	U44-06N-HGU-C/U44-06N-HGUB-C	U44-06N-H3U-C
Conectores de Entrada
USB	USB-C(Macho)	USB-C(Macho)	USB-C(Macho)
Cargando	USB-C(Hembra)	USB-C(Hembra)	USB-C(Hembra)
Conectores de Salida
HDMI	HDMI(Hembra)	HDMI(Hembra)	HDMI(Hembra)
USB	USB-A(Hembra)	USB-A(Hembra)	USB-A(Hembra) x 3
Ethernet N/A		RJ45(Hembra)	N/A
Ambiental
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F]
Humedad de Operación	De 10% a 85% de HR, Sin Condensación
Temperatura de Almacenamiento	-10 °C a 70 °C [14 °F a 158 °F]
Humedad de Almacenamiento	Del 5% a 90% de HR, Sin Condensación
Requerimientos de Energía
Puerto de Carga USB-C	Soporta entrada de hasta 20V 3A (60W)		Soporta Entrada de Hasta 20V 5A (100W)
Puerto USB 3.2	Proporciona una salida de hasta 5V 1A (5W)		Proporciona salida de hasta 5V 1.5A (7.5W)

Garantía

GARANTÍA LIMITADA POR 3 AÑOS

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. No use este equipo en presencia de una mezcla inflamable de anestésicos con aire, oxígeno u óxido nitroso.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
