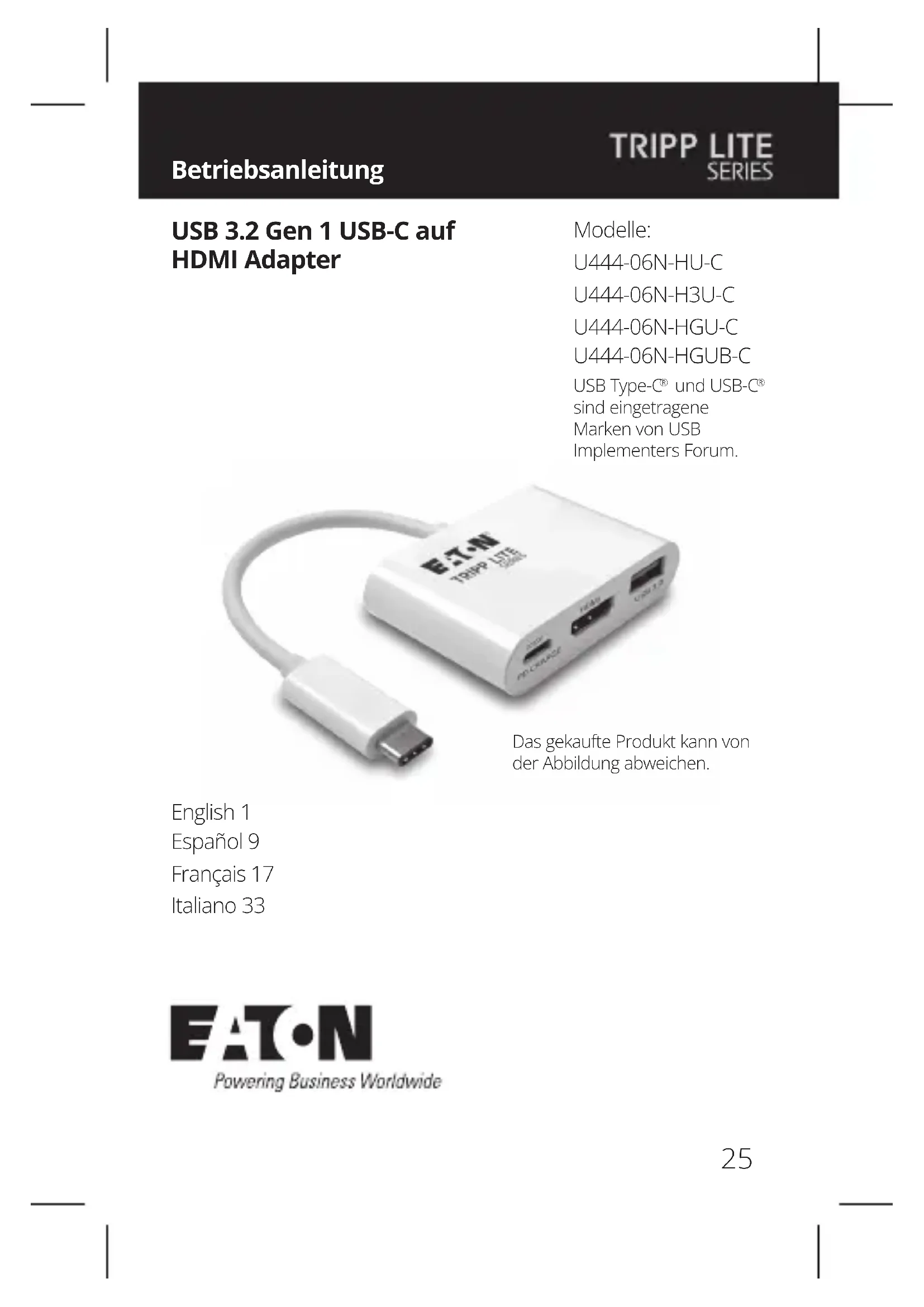

BEDIENUNGSANLEITUNG U44406NHGUBC Tripp Lite

USB 3.2 Gen 1 USB-C auf HDMI Adapter

Modelle:

U444-06N-HU-C

U444-06N-H3U-C

U444-06N-HGU-C

U444-06N-HGUB-C

USB Type-C ^® und USB-C ^®

sind eingetragene

Marken von USB

Implementers Forum.

E:T.N TRIPP LTE DAS gekaufte Produkt der Abbildung abweich

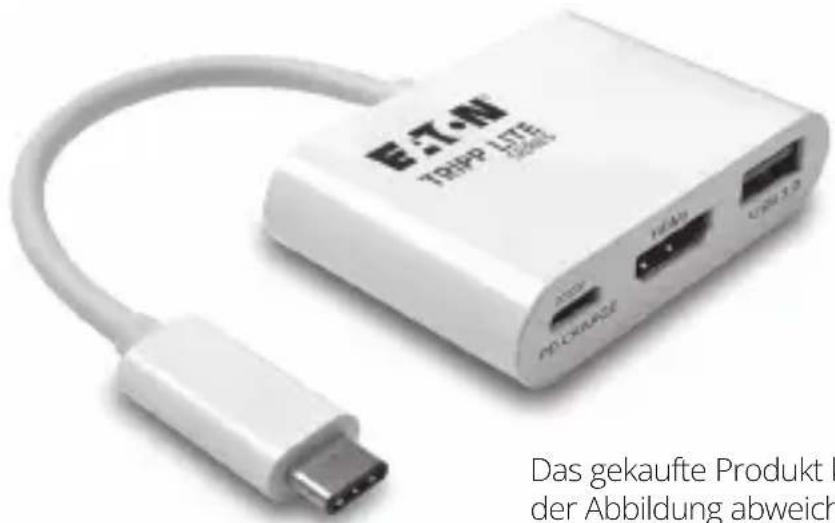

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Español 9

Français 17

Italiano 33

Im Paket enthalten

• U444-06N-HU-C, U444-06N-H3U-C, U444-06N-HGU-C oder U444-06N-HGUB-C
- Betriebsanleitung

Optionales Zubehör

• P568-Series Hochgeschwindigkeits-HDMI-Kabel
• U322-Series USB 3.2 A/B Gerätekabel
• U326-Series USB 3.2 Micro-B Gerätekabel
• N201-Series Cat6 Gigabit Snagless Patchkabel
• U420-003 USB 3.2 Gen 1 USB-C Stecker/Stecker Kabel - 3 ft.

Produktmerkmale

Hinweis: In diesem Abschnitt sind die Funktionen aller in diesem Handbuch erwähnten USB-Typ-C-Modelle aufgeführt. Sehen Sie sich die Tabelle USB Type-C an, um zu ermitteln, welche Funktionen Ihr Modell unterstützt.

• Unterstützt USB DisplayPort Alternativer Modus für den Anschluss eines HDMI-Monitors über einen USB-C-Anschluss
  • HDMI-Videoauflösungen werden unterstützt:

Alle Modelle - 1920 x 1080/1080p (60 Hz)

U444-06N-H3U-C nur Modell -

3840 × 2160/4K × 2 K (30 Hz)

- Ethernet-Port unterstützt echte 10/100/1000 Mbps Netzwerk Geschwindigkeiten

Produktmerkmale

• USB-A Nabe Anschluss unterstützt Datenübertragung Preise bis zu 5 Gbps; Abwärtskompatibel mit früheren USB-Generationen
  • USB-C-Ladeanschluss zum Aufladen Ihres Geräts
  • USB-C-Anschluss Stromeingang:

Bis zu 20 V 3 A (60 W)

U444-06N-H3U-C Modell -

Bis zu 20 V 5 A (100 W)

- Plug and Play; keine Software oder Treiber erforderlich

USB Type-C Eigenschaften

Modelle	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
HDMI-Anschluss JJJ
USB-A Nabe Anschluss JJJ
Gigabit Ethernet Hafen NJ	N
USB-C-Ladeanschluss JJJ

Hinweis: Das U444-06N-H3U-C verfügt über drei USB-A Nabe Anschlüsse.

Installation

Hinweis: Wenn das Gerät über Cat5e/6 an den USB-C-Anschluss Ihres Computer und an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerk Verbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Netzwerkeinstellungen Ihres Computers aufrufen. Auf einem Mac würden Sie beispielsweise zum Abschnitt "Netzwerk" in den Systemeinstellungen navigieren, auf die Schaltfläche "Helfen Sie mir" klicken, um den Assistenten zur Netzwerkeinrichtung aufzurufen, und dann den Anweisungen folgen, um eine Verbindung herzustellen.

1. Verbinden Sie den Anschluss USB Type-C des Adapters mit dem USB-C-Anschluss Ihres Laptop, Tablets oder anderen kompatiblen Geräts.
2. Verbinden Sie den HDMI-Anschluss des Adapters mit dem HDMI-Anschluss des Monitors mit einem HDMI-Kabel (z.B. P568-Series HDMI-Kabel).
3. Laden Sie Ihr Gerät auf, indem Sie sein USB-C-Ladegerät mit dem USB-C-Anschluss des Adapters verbinden.
4. Schließen Sie ein USB-Gerät an die USB-A-Nabe des Adapters an.*
5. Verbinden Sie den Anschluss RJ45 des Adapters über ein UTP-Kabel (z.B. N201-Series Cat6-Kabel) mit einem Netzwerk.*

*Die von Ihrem Produkt unterstützten Funktionen können Sie der Tabelle USB Type-C entnehmen.

Technische Daten

Modelle	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
Eingangssteckverbinder
USB	USB-C(Stecker)	USB-C(Stecker)	USB-C(Stecker)
Aufladen	USB-C(Buchse)	USB-C(Buchse)	USB-C(Buchse)
Ausgangssteckverbinder
HDMI	HDMI(Buchse)	HDMI(Buchse)	HDMI(Buchse)
USB	USB-A-Buchse	USB-A-Buchse	USB-A(Buchse) x 3
Ethernet	Nicht verfügbar	RJ45(Female)	Nicht verfügbar
Umgebungsinformationen
Betriebstemperatur	32 °F zu 113 °F (0 °C zu 45 °C)
Luftfeuchtigkeit bei Betrieb	10 % zu 85 % RH, Non-Condensing
Lagertemperatur 14	°F zu 158 °F (-10 °C zu 70 °C)
Feuchtebereich für die Lagerung	5 % zu 90 % RH, Non-Condensing
Stromanforderungen
USB-C-Ladeanschluss	Unterstützt bis zu 20 V 3 A (60 W) Input		Unterstützt bis zu 20 V 5 A (100 W) Input
USB 3,2 Anschluss	Bietet bis zu 5 V 1 A (5 W) Ausgang		Bietet bis zu 5 V 1,5 A (7,5 W) Ausgang

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite. Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die ober genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER VORSTEHENDEN BESTIMMUNGEN IST EATON IN KEINEM FALL HAFTBAR FÜR DIREKTE, INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTS ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE Compliance Informationen für Tripp Lite Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Verwenden Sie das Gerät nicht in der Nähe von entzündbaren Narkosemittelmischungen, die Luft, Sauerstoff oder Stickstoffoxid enthalten.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23-08-066/

93-3748_RevC

August 2023
