U44406NHGUBC - Station d'accueil Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C
Marque	Tripp Lite
Modèle	U44406NHGUBC
Connectivité vidéo	HDMI (femelle) - prend en charge jusqu'à 1920x1080 @ 60 Hz
Connectivité réseau	Ethernet Gigabit (RJ45 femelle)
Ports USB	1 port USB-A (hub, jusqu'à 5 Gbit/s) + 1 port USB-C (charge uniquement)
Alimentation	USB-C Power Delivery : entrée jusqu'à 20V 3A (60W)
Fonctions principales	Mode alternatif DisplayPort USB-C, charge rapide, transfert de données, réseau
Compatibilité	Appareils avec port USB-C supportant le mode alternatif DisplayPort
Installation	Plug-and-play, aucun pilote nécessaire
Environnement d'utilisation	Température : 0°C à 45°C ; Humidité : 10% à 85% HR sans condensation
Stockage	Température : -10°C à 70°C ; Humidité : 5% à 90% HR sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou de produits abrasifs.
Sécurité	Utiliser dans un environnement sec. Ne pas exposer à l'eau ou à l'humidité excessive.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support Tripp Lite pour toute réparation.
Garantie	3 ans limitée
Contenu de l'emballage	Adaptateur USB-C, manuel d'utilisation

FOIRE AUX QUESTIONS - U44406NHGUBC Tripp Lite

Quelle résolution vidéo maximale est prise en charge ?

Ce modèle prend en charge une résolution maximale de 1920x1080 (1080p) à 60 Hz. Le modèle U444-06N-H3U-C prend en charge le 4K à 30 Hz.

Puis-je charger mon ordinateur portable via cette station d'accueil ?

Oui, le port USB-C d'entrée supporte la charge Power Delivery jusqu'à 60W (20V, 3A). Branchez le chargeur de votre appareil sur le port USB-C femelle de l'adaptateur.

Cette station d'accueil est-elle compatible avec mon MacBook ou PC ?

Oui, elle est compatible avec tout appareil disposant d'un port USB-C supportant le mode alternatif DisplayPort. Vérifiez les spécifications de votre appareil.

Comment connecter un moniteur HDMI ?

Branchez le connecteur USB-C mâle de l'adaptateur sur votre ordinateur, puis reliez le port HDMI femelle de l'adaptateur à votre moniteur à l'aide d'un câble HDMI (vendu séparément).

L'adaptateur possède-t-il un port Ethernet ?

Oui, pour les modèles U444-06N-HGU-C et U444-06N-HGUB-C, un port RJ45 Gigabit Ethernet est intégré. Branchez un câble réseau Cat5e/6 pour une connexion filaire.

Quels sont les débits de transfert des ports USB-A ?

Le port hub USB-A supporte des vitesses de transfert allant jusqu'à 5 Gbit/s (USB 3.2 Gen 1) et est rétrocompatible avec les générations USB précédentes.

Dois-je installer des pilotes ?

Non, l'installation est plug-and-play. Aucun logiciel ou pilote supplémentaire n'est requis.

Que faire si la connexion réseau ne s'établit pas automatiquement ?

Vérifiez que le câble Ethernet est bien connecté. Sur votre ordinateur, accédez aux paramètres réseau et configurez manuellement la connexion si nécessaire. Par exemple, sur macOS, allez dans Préférences Système > Réseau.

Quelle est la température de fonctionnement recommandée ?

La température de fonctionnement est comprise entre 0°C et 45°C avec une humidité relative de 10% à 85% sans condensation.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides ou abrasifs.

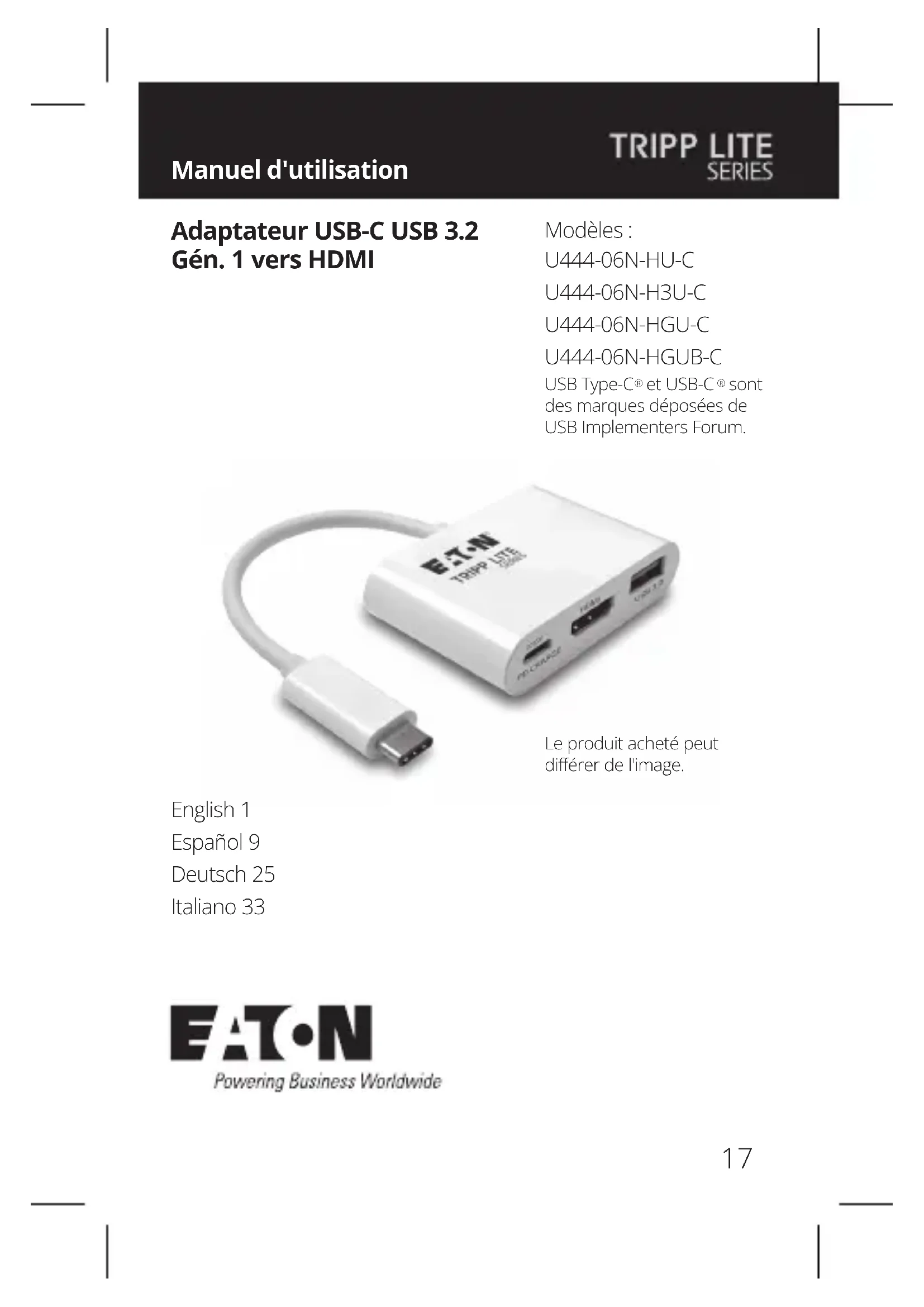

MODE D'EMPLOI U44406NHGUBC Tripp Lite

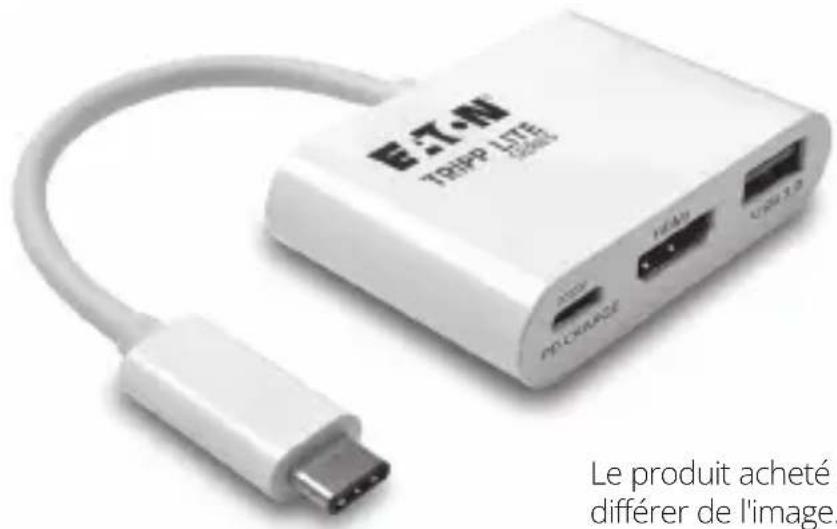

Adaptateur USB-C USB 3.2 Gén. 1 vers HDMI

Modèles :

U444-06N-HU-C

U444-06N-H3U-C

U444-06N-HGU-C

U444-06N-HGUB-C

USB Type-C® et USB-C® sont des marques déposées de USB Implementers Forum.

Le produit acheté peut différer de l'image.

English 1

Español 9

Deutsch 25

Italiano 33

Contenu de l'emballage

• U444-06N-HU-C, U444-06N-H3U-C, U444-06N-HGU-C ou U444-06N-HGUB-C
- Manuel d'utilisation

Accessoires disponibles en option

• Câbles HDMI haute vitesse P568-Series
- Câbles pour périphériques USB 3.2 A/B série U322
- Câbles pour périphériques USB 3.2 A/B série U322
- Câbles de brassage anti-coupure N201-Series Cat6 Gigabit
- Câble USB-C mâle/mâle - U420-003 USB 3,2 Gen 1 - 0,9 m (3 pi)

Caractéristiques du produit

Remarque : cette section répertorie les fonctionnalités de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau des caractéristiques de USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Supports USB DisplayPort Alternate Mode pour connecter un moniteur HDMI via un port USB-C
• Résolutions vidéo HDMI prises en charge :

Tous les modèles - 1920 x 1080/1080p (60 Hz)

Modèle uniquement U444-06N-H3U-C

3840 × 2160/4K × 2 K (30 Hz)

- Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbits/s.

Caractéristiques du produit

• Le port hub USB-A prend en charge des taux de transfert de données allant jusqu'à 5 Gbits/s ; rétrocompatible avec les générations USB précédentes.
• Port de charge USB-C pour charger votre appareil.
  • Port USB-C entrée d'alimentation :

Modèles U444-06N-HU-C, U444-06N-HGU-C, U444-06N-HGUB-C-

Jusqu'à 20 V 3 A (60 W)

Modèle U444-06N-H3U-C-

Jusqu'à 20 V 5 A (100 W) J

- Branchez et jouez ; pas de logiciels ou de pilotes requis

Caractéristiques USB Type-C

Modèles	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
Port HDMI Y Y Y
Port hub USB-A Y Y Y
Port Gigabit Ethernet N Y N
Port de charge USB-C Y Y Y

Remarque : le site U444-06N-H3U-C est doté de trois ports hub USB-A.

Installation

Remarque : lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau sera automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau des Préférences Système, cliquer sur le bouton "M'assister" pour accéder à l'assistant de configuration du Réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB Type-C de l'adaptateur sur le port USB-C de votre ordinateur portable, tablette ou autre appareil compatible.
2. Connectez le port HDMI de l'adaptateur au port HDMI du moniteur à l'aide d'un câble HDMI (tel que les câbles HDMI P568-Series).
3. Chargez votre appareil en connectant son chargeur USB-C au port USB-C de l'adaptateur.
4. Connectez un périphérique USB au port hub USB-A de l'adaptateur.*
5. Connectez le port RJ45 de l'adaptateur à un réseau à l'aide d'un câble UTP (tel que N201-Series Cat6).*

*Consultez le tableau des fonctionnalités de USB Type-C pour connaître les fonctionnalités prises en charge par votre produit.

Caractéristiques

Modèles	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
Connecteurs d'entrée
USB	USB C(MÂLE)	USB C(MÂLE)	USB C(MÂLE)
Chargement	USB C(FEMELLE)	USB C(FEMELLE)	USB C(FEMELLE)
Connecteurs de sortie
HDMI	HDMI(FEMELLE)	HDMI(FEMELLE)	HDMI(FEMELLE)
USB	USB Afemelle	USB Afemelle	USB-A(femelle) x 3
Ethernet S.O.		RJ45(Female)	S.O.
Environnement
Température defonctionnement	0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité enfonctionnement	HR 10 % à 85 %, Non-Condensing
Température destockage	-10 °C à 70 °C (14 °F à 158 °F)
Humidité de stockage	HR 5 % à 90 %, Non-Condensing
Exigences en matière d'alimentation
Port de charge USB-C	Prend en chargejusqu'à 20 V 3 A(60 W) en entrée		Prend en chargejusqu'à 20 V 5 A(100 W) en entrée
Port USB 3.2	Fournit jusqu'à5 V 1 A (5 W) en sortie		Fournit jusqu'à 5 V1,5 A (7,5 W) en sortie

Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF STIPULATION CONTRAIRE CI-DESSUS, EN AUCUN CAS EATON NE POURRA ÊTRE TENUE RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCIDENTELS OU COLLATÉRAUX SURVENUS PENDANT L'UTILISATION DE CE PRODUIT, MÊME EN CAS DE MISE EN GARDE CONTRE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

Informations sur la conformité DEEE pour les clients et recycleurs Tripp Lite (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de survie où une défaillance de cet équipement peut raisonnablement provoquer la panne de l'équipement de survie ou affecter de manière significative sa sécurité ou son efficacité n'est pas recommandée. N'utilisez pas cet équipement en présence d'un mélange anesthésique inflammable avec de l'air, de l'oxygène ou du protoxyde d'azote.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n°

23-08-066/

93-3748_RevC

Août 2023
