U44406NHGUBC - Stazione di aggancio Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Dock station USB-C
Marca	Tripp Lite
Modello	U44406NHGUBC
Connettività video	HDMI (femmina) - supporta fino a 1920x1080 @ 60 Hz
Connettività di rete	Ethernet Gigabit (RJ45 femmina)
Porte USB	1 porta USB-A (hub, fino a 5 Gbit/s) + 1 porta USB-C (solo ricarica)
Alimentazione	USB-C Power Delivery: ingresso fino a 20V 3A (60W)
Funzioni principali	Modalità alternativa DisplayPort USB-C, ricarica rapida, trasferimento dati, rete
Compatibilità	Dispositivi con porta USB-C che supportano la modalità alternativa DisplayPort
Installazione	Plug-and-play, nessun driver necessario
Ambiente di utilizzo	Temperatura: da 0°C a 45°C; Umidità: dal 10% all'85% UR senza condensa
Conservazione	Temperatura: da -10°C a 70°C; Umidità: dal 5% al 90% UR senza condensa
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare liquidi o prodotti abrasivi.
Sicurezza	Utilizzare in ambiente asciutto. Non esporre ad acqua o umidità eccessiva.
Parti di ricambio e riparabilità	Non riparabile dall'utente. Contattare l'assistenza Tripp Lite per qualsiasi riparazione.
Garanzia	3 anni limitata
Contenuto della confezione	Adattatore USB-C, manuale d'uso

Domande frequenti - U44406NHGUBC Tripp Lite

Qual è la risoluzione video massima supportata?

Questo modello supporta una risoluzione massima di 1920x1080 (1080p) a 60 Hz. Il modello U444-06N-H3U-C supporta il 4K a 30 Hz.

Posso caricare il mio laptop tramite questa dock station?

Sì, la porta USB-C di ingresso supporta la ricarica Power Delivery fino a 60W (20V, 3A). Collegare il caricabatterie del dispositivo alla porta USB-C femmina dell'adattatore.

Questa docking station è compatibile con il mio MacBook o PC?

Sì, è compatibile con qualsiasi dispositivo dotato di porta USB-C che supporta la modalità alternativa DisplayPort. Verificare le specifiche del dispositivo.

Come collegare un monitor HDMI?

Collegare il connettore USB-C maschio dell'adattatore al computer, quindi collegare la porta HDMI femmina dell'adattatore al monitor utilizzando un cavo HDMI (venduto separatamente).

L'adattatore ha una porta Ethernet?

Sì, per i modelli U444-06N-HGU-C e U444-06N-HGUB-C, è integrata una porta RJ45 Gigabit Ethernet. Collegare un cavo di rete Cat5e/6 per una connessione cablata.

Quali sono le velocità di trasferimento delle porte USB-A?

La porta hub USB-A supporta velocità di trasferimento fino a 5 Gbit/s (USB 3.2 Gen 1) ed è retrocompatibile con le generazioni USB precedenti.

Devo installare driver?

No, l'installazione è plug-and-play. Nessun software o driver aggiuntivo è richiesto.

Cosa fare se la connessione di rete non si stabilisce automaticamente?

Verificare che il cavo Ethernet sia ben collegato. Sul computer, accedere alle impostazioni di rete e configurare manualmente la connessione se necessario. Ad esempio, su macOS, andare in Preferenze di Sistema > Rete.

Qual è la temperatura di funzionamento consigliata?

La temperatura di funzionamento è compresa tra 0°C e 45°C con un'umidità relativa dal 10% all'85% senza condensa.

Come pulire l'adattatore?

Utilizzare un panno morbido e asciutto per pulire l'esterno. Non utilizzare prodotti liquidi o abrasivi.

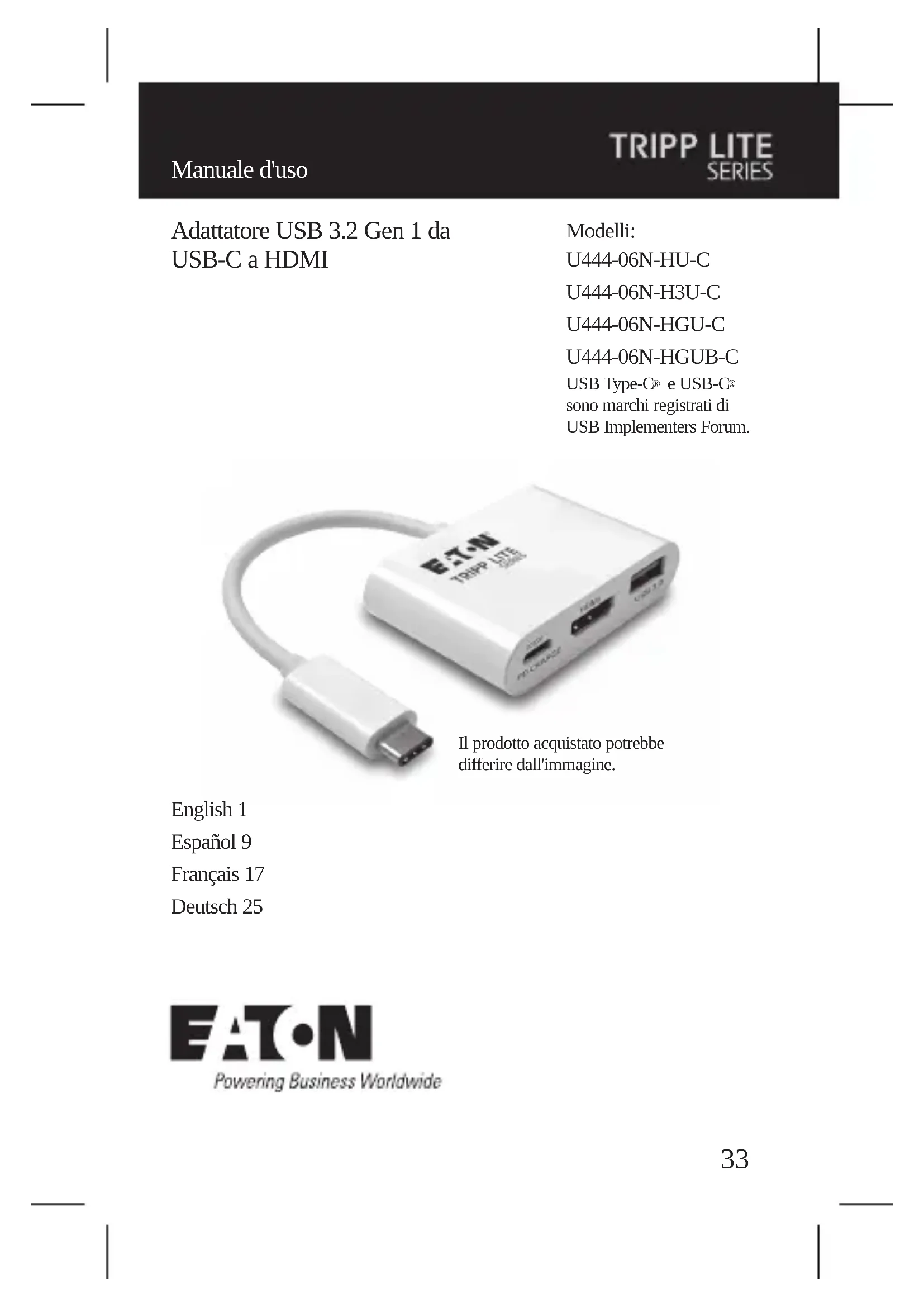

MANUALE UTENTE U44406NHGUBC Tripp Lite

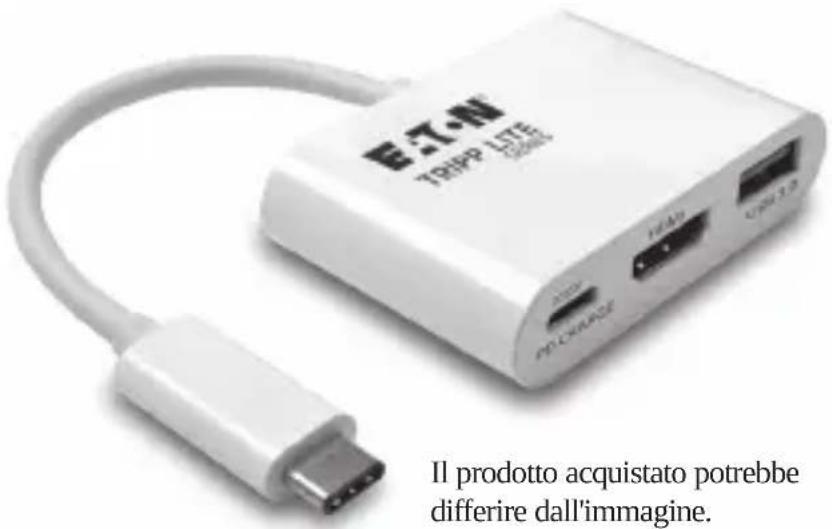

Adattatore USB 3.2 Gen 1 da USB-C a HDMI

Modelli:

U444-06N-HU-C

U444-06N-H3U-C

U444-06N-HGU-C

U444-06N-HGUB-C

USB Type-C® e USB-C®

sono marchi registrati di

USB Implementers Forum.

English 1

Español 9

Français 17

Deutsch 25

EAT·N

La confezione include

• Cavi HDMI ad alta velocità serie P568
• Cavi per dispositivi USB 3.2 A/B serie U322
• Cavi per dispositivi USB 3.2 Micro-B serie U326
• Cavi patch antigroviglio Cat6 Gigabit serie N201
• Cavo USB 3.2 Gen 1 USB-C maschio/maschio U420-003 - 91,45 cm (3 piedi)

Caratteristiche del prodotto

Nota: questa sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consultare la tabella delle caratteristiche di USB Type-C per determinare le funzioni supportate dal modello.

- Supporta la modalità alternativa USB DisplayPort per il collegamento di un monitor HDMI tramite una porta USB

- Risoluzioni video HDMI supportate:

Tutti i modelli - 1920 x 1080/1080p (60 Hz)

Solo modello U444-06N-H3U-C -

3840 × 2160/4K × 2 K (30 Hz)

- La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps

Caratteristiche del prodotto

• La porta hub USB-A supporta velocità di trasferimento dati fino a 5 Gbps; retrocompatibile con le precedenti generazioni USB
• Porta di ricarica USB-C per ricaricare il dispositivo
• Ingresso di alimentazione della porta USB-C:

- Plug and play: non sono necessari software o driver

Caratteristiche USB Type-C

Nota: U444-06N-H3U-C dispone di tre porte hub USB-A.

Installazione

Nota: quando l'unità è collegata alla porta USB-C del computer e a una rete tramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Ad esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema, fare clic sul pulsante "Assistimi" per accedere all'assistente di configurazione della rete, poi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Type-C dell'adattatore alla porta USB-C del computer portatile, tablet o altro dispositivo compatibile.
2. Collegare la porta HDMI dell'adattatore alla porta HDMI del monitor utilizzando un cavo HDMI (come i cavi HDMI serie P568).
3. Caricare il dispositivo collegandone il caricatore USB-C alla porta USB-C dell'adattatore.
4. Collegare un dispositivo USB alla porta hub USB-A dell'adattatore.*
5. Collegare la porta RJ45 dell' adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 serie).*

*Vedere la tabella delle caratteristiche USB Type-C per conoscere le funzionalità supportate dal prodotto.

Specifiche

Modelli	U444-06N-HU-C	U444-06N-HGU-C/U444-06N-HGUB-C	U444-06N-H3U-C
Connettori di ingresso
USB	USB-C (maschio)	USB-C (maschio)	USB-C (maschio)
Ricarica	USB-C (femmina)	USB-C (femmina)	USB-C (femmina)
Connettori di uscita
HDMI	HDMI (femmina)	HDMI (femmina)	HDMI (femmina)
USB	USB-A (femmina)	USB-A (femmina)	USB-A (femmina) x 3
Ethernet N/A		RJ45 (femmina)	N/A
Condizioni ambientali
Temperatura di funzionamento	Da 0 °C a 45 °C (da 32 °F a 113 °F)
Umidità di funzionamento	Umidità relativa dal 10% all'85%, non condensante
Temperatura di conservazione	Da -10 °C a 70 °C (da 14 °F a 158 °F)
Umidità di conservazione	Umidità relativa dal 5% al 90%, non condensante
Requisiti di alimentazione
Porta di ricarica USB-C	Supporta ingressi fino a 20 V 3 A (60 W)		Supporta ingressi fino a 20 V 5 A (100 W)
Porta USB 3.2	Fornisce uscite fino a 5 V 1 A (5 W)		Fornisce uscite fino a 5 V 1,5 A (7,5 W)

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni dalla data di acquisto iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra esclusiva discrezione) di qualsiasi prodotto che presenti tali difetti. Visitare il sito Tripplite. Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, EATON NON SARÀ IN ALCUN CASO RESPONSABILE DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO INFORMATI DELLA POSSIBILITÀ DI DETTI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.

Garanzia

Informazioni sulla conformità RAEE per i clienti Tripp Lite e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese).
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supporto vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia. Non utilizzare questa apparecchiatura in presenza di una miscela anestetica infiammabile con aria, ossigeno o protossido di azoto.

Eaton adotta una politica di continuo miglioramento. Le specifiche tecniche sono soggette a modifiche senza alcun preawviso.

Tutti i diritti riservati

Pubblicazione n.

23-08-066/

93-3748_RevC

Agosto 2023

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
