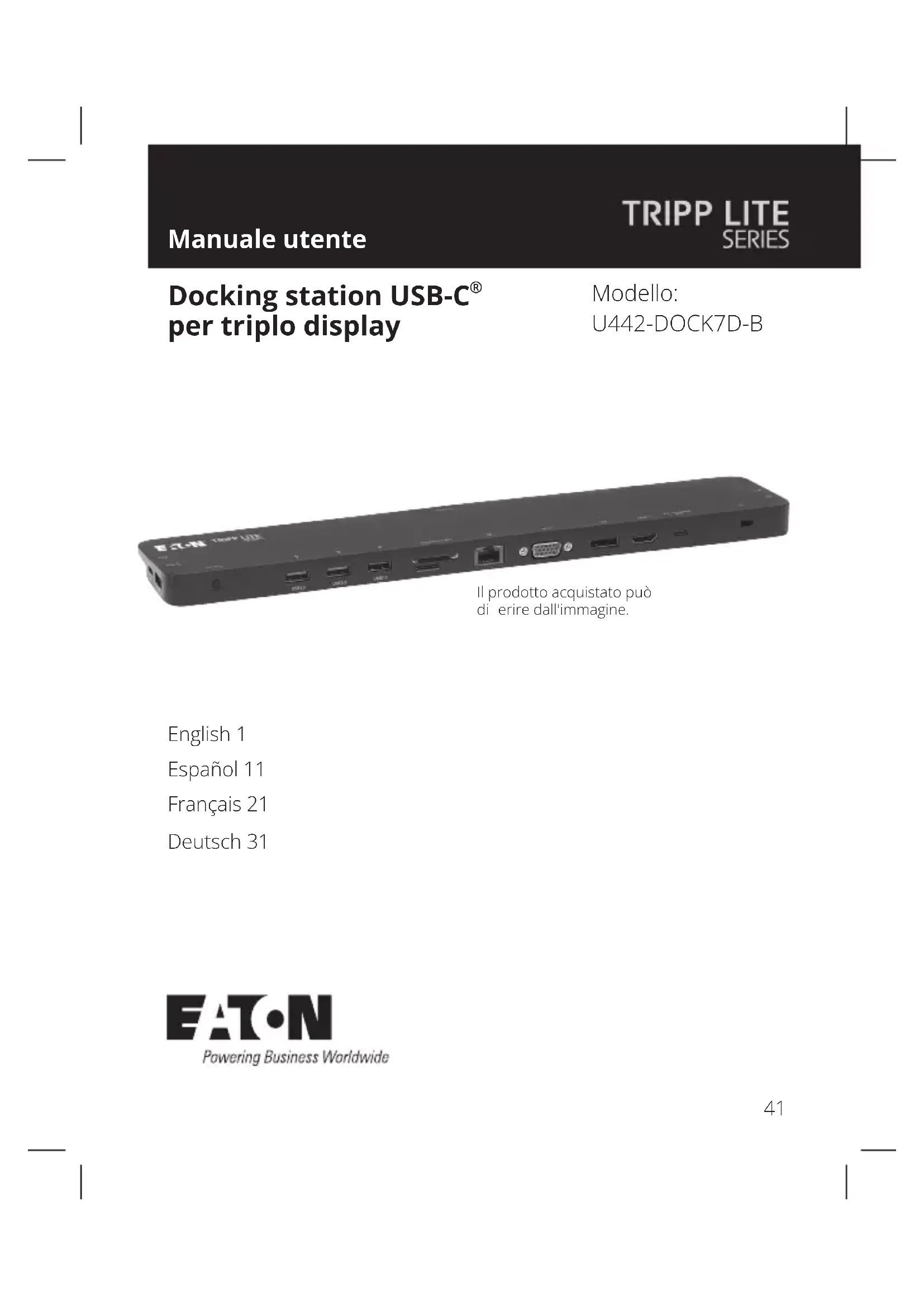

MANUALE UTENTE U442DOCK7DB Tripp Lite

Il prodotto acquistato più di erire dall'imagine.

English 1

Espanol 11

Francais 21

Deutsch 31

Caratteristiche del prodotto

• Questa docking station all-in-one include porte per HDMI, DisplayPort, VGA, Gigabit Ethernet, USB-C (x2), USB-A (x5) e ricarica Power Delivery (PD) 100 W.
• Collega fino a tre display contemporaneamente ed estende il video sui tutti i display (fino a tre).
• Supporta risoluzioni video HDMI e DisplayPort fino a 4096 x 2160 @ 30 Hz.
• Supporta risoluzioni video VGA fino a 1920 x 1200 @ 60 Hz.
• La porta Ethernet supporta una velocità di rete reale di 10/100/1000 Mbps.
• PD 3.0 Fast Role Swap mantiene i dati e i collegamenti di alimentazione al momento della rimozione e del collegamento dell'alimentatore.
• La porta di ricarica PD USB-C supporta una potenza in ingresso sono a 20 V/5 A (100 W).
• Supporta il rilevamento dinamico della corrente e la distribuzione dell'energia, consentendo alla sorgente (host) di essere caricata a un livello di potenza dinamico anziché fisso.
• Le porte USB dedicate da 5 V/1,5 A forniscono energia di ricarica rapida ai dispositivi mobili.
• É possible utiliser contemporaneously gli slot per schede Secure Digital v3.0 SD/Micro SD per la memoria esterna.
• Le porte USB 3.2 e USB 2.0 supportano rispettovamente velocità di traferimento dati di 5 Gbps e 480 Mbps.
• Compatible con Thunderbolt 3.
• Design plug-and-play che non richiede software, driver o alimentazione esterna

Contenuto della confezione

U442-DOCK7D-B
Cavo USB 3.2 Type-C - 0,3 m, nero
- Manuale utente

Accessoropzionali

Cavi patchenza strappo Cat6 Gigabit serie N201
Cavi audio mini stereo da 3,5 mm serie P312
Cavi VGA ad alta risoluzione serie P502
Cavi HDMI ad alta velocità serie P569
- Cavi DisplayPort serie P580 bloccabili
Cavi per dispositivi USB 3.2 A/B serie U322
Cavi C/C USB 3.2 Gen 1 série U420
Cavi USB 3.2 Gen 1 A/C serie U428
- Cavo di sincronizzazione/ricarica USB serie M100 - da USB-A a Lightning

Panorama del prodotto

Panorama del prodotto

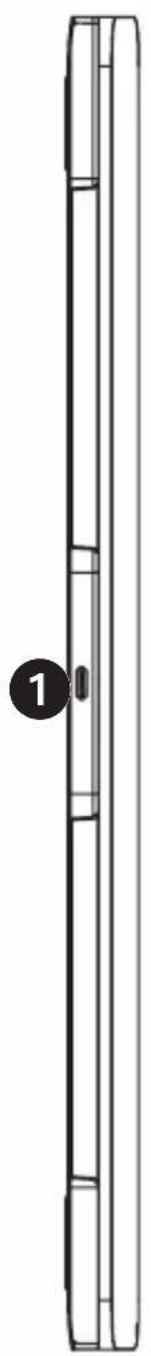

USB Type-C a Host: collegiate questa porta all'host (sorgente) tramite il cavo USB-C a USB-C rimovabile.

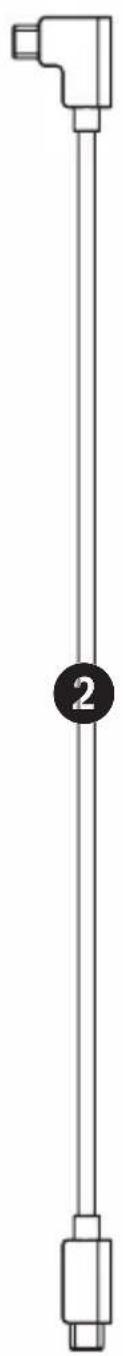

Cavo USB Type-C: il cavo USB-C a USB-C staccabile collega I'host alla docking station.

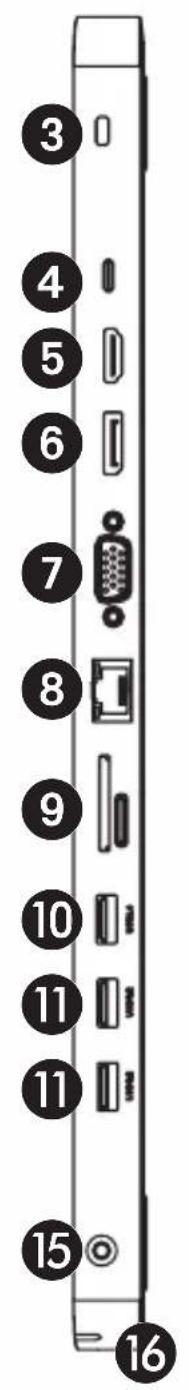

Blocco antifurto: collegare un cavo di sicurezza per computer/ laptop fornito dall'utente.
Porta di ricarica PDUSB Type-C: collegare l'adattatore di alimentazione PD di un dispositivo.
PortaHDMI: collegiate un monitor HDMI.
PortaDisplayPort: collegare un monitor DisplayPort.
PortaVGA: collegiate un monitor VGA.
PortaRJ45: collegare a una rete 10/100/1000 Mbps.
Slot per schedeSD/Micro SD: inseire schede di memoria SD e Micro SD.
10 PortoUSB-A 2.0 (x2): collegare sono a due periferiche o dispositiivi USB 2.0.
10 PortoUSB-A 3.2 (x2): collegare sono a due periferiche o dispositivi USB 3.2.
12 PortaUSB-A 3.2: supporta la ricarica a 5 V 1,5 A per dispositivi ad alto consumo energetico.
13 PortaUSB Type-C solo dati: supporta la trasmissione di dati fino a 5 Gbps.
14 Porta mini stereo da3,5 mm: collega un altoparlante o un microfono.
Pulsante di alimentazione: spegne e accende l'unità.
LED: il LED verde si illumina quando l'unità è accesa e alimentata.

Installazione

Note:

• Le risoluzioni massime quando tutti e tre i display sono collegati sono 1920 x 1080 @ 60 Hz in modalità SST (Single Stream Transport) e 1280 x 720 @ 60 Hz in modalità MST (Multi Stream Transport).
  I computer o laptop Mac OS si estendono solo a un monitor. Gli altri saranno duplicati.

• Staccare il cavo USB 3.2 Type-C dall'unità. Collegare il connettore USB-C ad angolo retto alla docking station e il connettore USB-C diritto alla sua sorgente (ad esempio, il computer portatile).

• Collegare sono a tre monitor utilizzato le porte video HDMI, VGA e DisplayPort disponibili.

Note: è possibile estendere fino a tre schermi monitor, per un totale di quattro schermi separati (incluso lo schermo della sorgente). La tabella segunte definite le risoluzioni video massime in base a configurazioni specifiche in modalità SST e MST.

Modalità SST (visualizzazione singola downstream)
Porte VGA HDMI DP
Display singolo collegato	1080p/60 Hz N/A	N/A
	N/A 4K/30 Hz N/A
	N/A N/A 4K/30 Hz
Doppio display collegato	1080p/60 Hz 108	0p/60 Hz N/A
	1080p/60 Hz N/A	1080p/60 Hz
	N/A 4K/30 Hz 4K/30 Hz
Tre display collega-ti	1080p/60 Hz 108	0p/60 Hz 1080p/60 Hz

Installazione

Modalità MST (visualizzazioni multiple downstream)
Porte VGA HDMI DP
Display singolo collegato	1080p/60 Hz N/A	N/A
	N/A 4K/30 Hz N/A
	N/A N/A 4K/30 Hz
Due display collegati	1080p/60 Hz 108	0p/60 Hz N/A
	1080p/60 Hz N/A	1080p/60 Hz
	N/A 4K/30 Hz 4K/30 Hz	30 Hz
Tre display collegati	720p/60 Hz 720p/60 Hz	720p/60 Hz

1. Collegare bajo due periferiche USB 2.0, come una tastiera e un mouse.
2. Collegare sono a tre periferiche USB 3.2.

Nota: la porta di ricarica USB 3.2 supporta fino a 7,5 W (5 V 1,5 A) di potenza di ricarica.

1. Collegarsi a una rete Ethernet attevvero la porta RJ45 per raggiungere velocità fino a 10/100/1000 Mbps.
2. Collegare la porta mini stereo da 3,5 mm a un microfono o a un altoparlante con un cavo audio da 3,5 mm fornito dall'utente.
3. Inserire una scheda SD o Micro SD negli slot corrispondenti per accedere alla memoria esterna.

Nota: è possibile utilizzato contemporaneamente entrambi gli slot delle schede di memoria.

1. TrASFere dati a velocità fino a 5 Gbps utilizzato la porta dati USB Type-C.
2. Ricaricare il dispositivo sorgente collegando il suo caricatore USB-C PD alla porta di ricarica PD USB-C della docking station per una potenza di ricarica fino a 100 W (20 V 5 A).
3. Collegare un lucchetto di sicurezza per cavo alla porta del lucchetto antifurto (opzionale).

Specifiche

Connettore di ingressso
USB-C USB Type-C, femmina
Connettore/i di uscita
USB-A USB 3.2, femmina	a (x3), USB 2.0, femmina (x2)
USB-C USB-C solo dati, femmina	PD USB-C solo ricarica, femmina
Ethernet RJ45, femmina
VGA VGA, femmina
HDMI HDMI, femmina
DisplayPort DisplayPort, femmina	Audio 3,5 mm, femmina
Schede di memoria SD, Micro SD
Condizioni ambientali
Temperatura di esercizio	Da 32 a 113 °F (da 0 a 45 °C)
Umidità operativa Umidità relativiva dal 10% all'85%, alla condensa
Temperatura di conservazione	Da 14 a 158 °F (da -10 a 70 °C)
Umidità di conservazione	Umidità relativiva dal 5% al 90%, alla condensa

Specifiche

Meccanico
Dimensioni dell'unità[A x L x P]	0,71 x 13,76 x 2,91 poll. (18,1 x 348 x 74 mm)
Peso unitario 0,55 lb. (0,25 kg)
Specifiche
Specifiche HDMI 1,4
Specifiche HDCP 1,4
Specifiche DisplayPort 1,2
Massima risoluzionevideo supportata	HDMI (4096 x 2160 @ 30 Hz),DisplayPort (4096 x 2160 @ 30 Hz),VGA (1920 x 1200 @ 60 Hz)
Velocità di rete 10/100/	1000 Mbps o 1 Gbps
Profondità colore(HDMI)	36 bit (12 bit per canale)
Sottocampionamento della crominanza(HDMI)	YCbCr: 4:4:4, 4:2:2, 4:2:0 e RGB: 4:4:4
Specifiche audio Sistemi	a audio surround a 7,1 canali LPCM
Specifiche di ricaricaPD	PD 3.0 (100 W)

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni alla data di acquire iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviare un prodotto per la riparazione, visitare Triplite.Eaton.com/support/productreturns. La presente garanzia non si applica alle unità danneggiate accidentamente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E IDONEITA PER UN PARTICOLARE SCOPO. Alcuni stati non consentono la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

SALVO QUANTO SOPRA PREVISTO, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, ACCIDENTALI O CONSEQUENZIALI DOVUTI ALL'UTILIZZO DEL PRODOTTO, ANCHE SE AWVISATI DELLA POSSIBILITA DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guidagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati,osti relativi a soluzioni alternative,reclami da parte di terzi oosti di altra natura.

Informazioni sulla conformità alla direttiva RAEE per clienti e riciclatori (Unione europea)

In base alla Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

AVVERTENZA

E sconsigliato l'utilizzo di quello apparecchio in applicazioni di sostegno vitale laddove sa ragionevolmente prevedibile che un malfunzionamento dell'apparecchio possa causare un malfunzionamento dell'appar ecchiatura di sostegno vitale o ave gravi ripercussioni sulla sua sicurezza o efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche alla ricerca alcun preawiso.

Tutti i diritti riservati

Pubblicazione n. 23-07

693/93-3B68_RevD

Luglio 2023

Eaton e un marchio registrato.

Tutti i marchi commercialisono di proprieta dei rispetti titolari.
