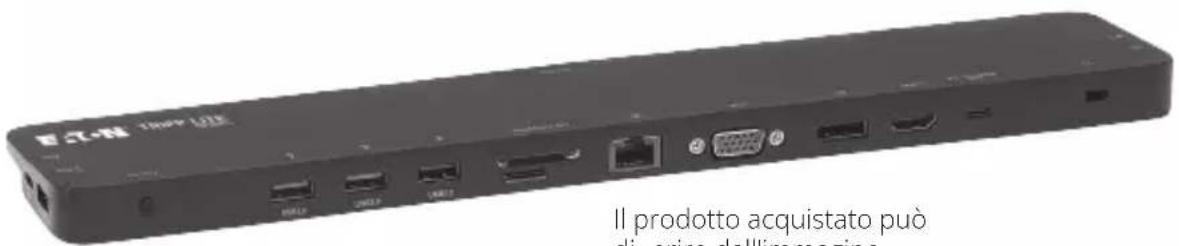

Produktmerkmale

• Die All-in-One-Dockingstation verfügt über Anschlüsse für HDMI, DisplayPort, VGA, Gigabit-Ethernet, USB-C (x2), USB-A (x5) und 100 W Stromversorgung (PD).
• Sie können bis zu drei Displays gleichzeitig anschließen und den Desktop auf alle Displays erweitern (bis zu drei).
• Unterstützung HDMI- und DisplayPort-Videoauflösungen bis zu 4096 x 2160 bei 30 Hz.
• Unterstützung VGA-Videoauflösungen bis zu 1920 x 1200 bei 60 Hz.
• Der Ethernet-Port unterstützt tatsächliche Netzwerkgeschwindigkeiten von 10/100/1000 MBit/s.
• PD 3.0 Fast Role Swap halt Daten- und Stromverbindungen aufrecht, während das Netzteil entfernt und angeschlossen wird.
• Der USB-C PD-Ladeanschluss unterstützen eine Stromaufnahme von bis zu 20 V/5 A (100 W).
• Unterstützung eine dynamische Stromerkennung und Stromverteilung, sodass ihre Quelle (Host) auf einem dynamischen Leistungsiveau statt einem fixen aufgeladen werden kann.
• Spezielle 5-V-/1,5-A-USB-Anschlüsse sorgen für schnelles Aufladen mobiler Geräte.
• Secure Digital v3.0 SD/Micro SD-Kartensteckplätze für externen Speicher können gleichzeitig verwendet werden.
• USB 3.2- und USB 2.0-Anschlüsse unterstützen Datenübertragungsgeschwindigkeit von 5 GBit/s bzw. 480 MBit/s.
• Thunderbolt 3-kompatibel.
• Plug-and-Play-Design - keine Software, Treiber oder externe Stromversorgung erforderlich.

Packungsinhalt

U442-DOCK7D-B
- USB 3.2 Typ-C-Kabel - 1 Fuß (0,3 m), Schwarz
- Betriebsanleitung

Optionales Zubehör

• Hakenloses Cat6-Gigabit-Patchkabel der N201-Serie
  3,5-mm-Mini-Stereo-Audiokabel der P312-Serie
• Hochauflosende VGA-Kabel der P502-Serie
• Hochgeschwindigkeits-HDMI-Kabel der P569-Serie
• DisplayPort-Kabel der P580-Serie mit Riegeln
• USB 3.2 A/B-Gerätekabel der U322-Serie
• USB 3.2 Gen 1 C/C-Kabel der U420-Serie
• USB 3.2 Gen 1 A/C-Kabel der U428-Serie
• USB-Synchronisierungs-/Ladekabel der M100-Serie - USB-A auf Lightning

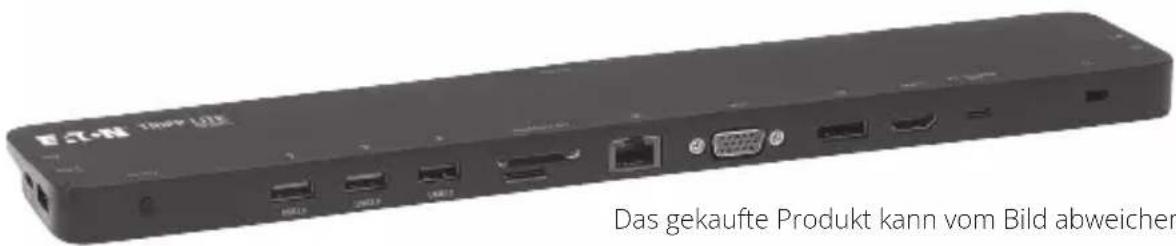

Produktübersicht

Produktübersicht

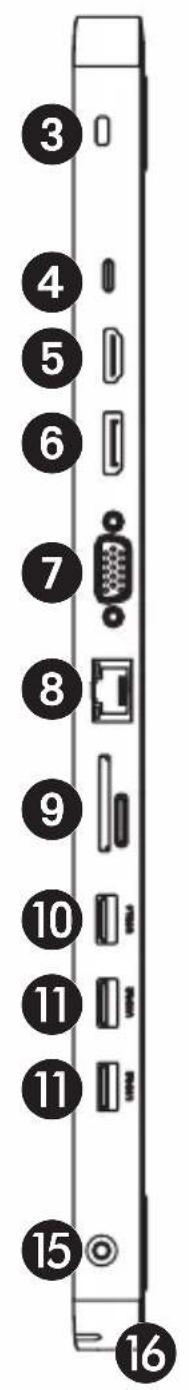

USB Typ-C zum Host: Verbinden Sie diesen Anschluss über das abnehmbare USB-C-zu-USB-C-Kabel mit dem Host (Quelle).

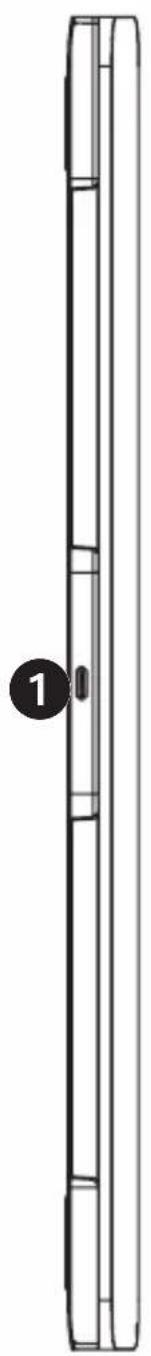

USB-Typ-C-Kabel: Das abnehmbare USB-C-zu-USB-C-Kabel verbindet den Host mit der Dockingstation.
Diebstahlschutzschloss: Schließen Sie ein vom Benutzer bereitgestelltes Computer-/Laptop-Sicherheitskabelschloss an.
USB-Typ-C-PD-Ladeanschluss: Schließen Sie das Kabel eines Geräts zur Stromversorgung an.
HDMI-Anschluss: Schließen Sie einen HDMI-Monitor an.
DisplayPort-Anschluss: Schließen Sie einen DisplayPort-Monitor an.
VGA-Anschluss: Schließen Sie einen VGA-Monitor an.
RJ45-Port: Verbinden Sie sich mit einem 10/100/1000 MBit/s-Netzwerk.
SD-/Micro-SD-Kartensteckplatz: Stecken Sie SD- und Micro-SD-Speicherkarten ein.
10 USB-A 2.0-Anschlüsse (x2): Schließen Sie bis zu zwei USB 2.0-Peripheriegeräte oder sonstige Geräte an.
USB-A 3.2-Anschlüsse (x2): Schließen Sie bis zu zwei USB 3.2-Peripheriegeräte oder sonstige Geräte an.
USB-A 3.2-Anschluss: Unterstützung das Laden mit 5 V und 1,5 A für leistungshungrige Geräte.
USB-Typ-C-Anschluss nur für die Datenübertragung: Unterstützung die Übertragung von Daten mit bis zu 5 GBit/s.
3,5-mm-Mini-Stereo-Anschluss: Schließen Sie Laufsprecher oder ein Mikrofon an.
15 An-/Aus-Taste: Schaltet das Gerä ein und aus.
16 LED: Die grüne LED leuchtet, wenn das Gerät eingeschaltet ist und mit Strom versorgt wird.

Installation

Anmerkungen:

• Die maximale Auflösung, wenn alle drei Bildschirme angeschlossen sind, beträgt 1920 × 1080 @ 60Hz im SST-Modus (Single Stream Transport) und 1280 × 720 @ 60Hz im MST-Modus (Multi Stream Transport).

• macOS-Laptops oder Computer werden nur auf einen Monitor erweitert. Die anderen werden gespiegelt.

• Trennen Sie das USB 3.2 Typ-C-Kabel vom Gerät. Stecken Sie den rechtwinkligen USB-C-Stecker in die Dockingstation und den geraden USB-C-Stecker in ihre Quelle (z. B. Laptop).

• Schließen Sie bis zu drei Monitore über die verfügbaren HDMI-, VGA- und DisplayPort-Videoanschlüsse an.

Hinweis: Das Bildschirm kann auf bis zu drei Monitore erweitert werden, so dass insgesamt vier separate Bildschirme zur Verpfugung stehen (einschließlich des Bildschirms ihrer Quelle). Die folgende Tabelle definiert die maximalen Videoauflösungen basierend auf bestimmten Konfigurationen im SST- und MST-Modus.

SST-Modus (Single Downstream Display)
Anschlüsse VGA H	DMI DP
Einzelnes Display angeschlossen	1080p/60 Hz Nicht verfügbar	Nicht verfügbar	Nicht verfügbar
	Nicht verfügbar 4K/30 Hz Nicht verfügbar
	Nicht verfügbar	Nicht verfügbar	4K/30 Hz
Zwei Displays angeschlossen	1080p/60 Hz 1080p/60 Hz Nicht verfügbar
	1080p/60 Hz Nicht verfügbar	1080p/60 Hz Nicht verfügbar
	Nicht verfügbar	4K/30 Hz 4K/30 Hz
Drei Displays angeschlossen	1080p/60 Hz 1080p/60 Hz 1080p/60 Hz

Installation

MST-Modus (Multiple Downstream Displays)
Anschlüsse VGA HDMI DP
Einzelnes Display angeschlossen	1080p/60 Hz Nicht verfügbar	Nicht verfügbar	Nicht verfügbar
	Nicht verfügbar 4K/30 Hz Nicht verfügbar	Nicht verfügbar	Nicht verfügbar
	Nicht verfügbar	Nicht verfügbar	Nicht verfügbar
Zwei Displays angeschlossen	1080p/60 Hz 1080p/60 Hz Nicht verfügbar	Nicht verfügbar	Nicht verfügbar
	1080p/60 Hz Nicht verfügbar	1080p/60 Hz	Nicht verfügbar
	Nicht verfügbar	4K/30 Hz 4K/30 Hz	Nicht verfügbar
Drei Displays angeschlossen	720p/60 Hz 720p/60 Hz 720p/60 Hz	720p/60 Hz 720p/60 Hz	Nicht

1. Schließen Sie bis zu zwei USB 2.0 Peripheriegeräte an, z. B. eine Tastatur und eine Maus.
2. Schließen Sie bis zu drei USB 3.2 Peripheriegeräte an.

Hinweis: Der USB-Ladeanschluss 3.2 Unterstützung bis zu 7,5 W (5 V bei 1,5 A) Ladeleistung.

1. Verbinden Sie sich über den RJ45-Anschluss mit einem Ethernet-Netzwerk, um Geschwindigkeiten von bis zu 10/100/1000 MBps zu erreichen.
2. Verbinden Sie den 3,5 mm Mini-Stereo-Anschluss mit einem Mikrofon oder Laufsprecher über ein vom Benutzer bereitgestelltes 3,5 mm Audiokabel.
3. Stecken Sie eine SD- oder Micro-SD-Karte in die entsprechenden Speicherkartensteckplätze, um auf den externen Speicher zuzugreifen. Hinweis: Beide Speicherkartensteckplätze können gleichzeitig verwendet werden.
4. Übertragen Sie Daten mit einer Geschwindigkeit von bis zu 5 GBps über den USB Typ-C Datenanschluss.
5. Laden Sie das Quellgerät auf, indem Sie das USB-C PD-Ladegerät an den USB-C-Anschluss der Dockingstation anschließen und es mit bis zu 100 W (20 V bei 5 A) aufladen.
6. Schlieben Sie ein Sicherheitskabelschnitt an den Anschluss für das Diebstahlschutzschloss an (optional).

Technische Daten

Eingangssanschluss
USB-C USB Type-C, Buchse
Ausgangsbuchse(n)
USB-A USB 3.2, Buchse (x3), USB 2.0, Buchse (x2)
USB-C USB-C nur für Datenübertragung, BuchseUSB-C nur für Aufladung (PD), Buchse
Ethernet RJ45, Buchse
VGA VGA, Buchse
HDMI HDMI, Buchse
DisplayPort DisplayPort, Buchse
Audio 3,5 mm, Buchse
Speicherkarten SD, Micro SD
Umwelt
Betriebstemperatur 32 bis	113 °F (0 bis 45 °C)
Luftfeuchtigkeit bei Betrieb	10 % auf 85 % RH, nicht kondensierend
Temperaturbereich während der Lagerung	14 bis 158 °F (-10 bis 70 °C)
Luftfeuchtigkeit während der Lagerung	5 % auf 90 % RH, Nicht kondensierend

Technische Daten

Mechanik
Abmessungen[H x B x T]	0,71 x 13,76 x 2,91 in. (18,1 x 348 x 74 mm)
Gewicht 0,55 lb. (0,25 kg)
Technische Daten
HDMI-Spezifikation 1.4
HDCP-Spezifikation 1.4
DisplayPort-Spezifikation	1.2
Maximal UnterstützungVideoauflösung(en)	HDMI (4096 x 2160 @ 30 Hz),DisplayPort (4096 x 2160 @ 30 Hz),VGA (1920 x 1200 @ 60 Hz)
Netzwerkgeschwindigkeit	10/100/1000 MBit/s oder 1 GBit/s
Farbtiefe (HDMI) 36 Bit (12 Bits pro Kanal)
Farbunterabstastung(HDMI)	YCbCr: 4:4:4, 4:2:2, 4:2:0 und RGB: 4:4:4
Audio-Spezifikationen LPCM 7.1 Kanal Surround Sound Audio
PD-Ladespezifikation PD	3.0 (100 W)

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Triplite.Eaton.com/support/product-returns, bevor Sie Gerät zur Reparatur zusückensenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder unsachgemäß Anwendung beschädigt oder in irgendeiner Weise verändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. In einigen Staaten ist die Einschränkung oder der Ausschluss stillschweigender Garantien nicht zulässig; davon kann es sein, dass die zuvorgenannte(n) Einschränkung(en) oder Ausschluss(e) für den Käfer nicht gelten.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLige ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Verlust von Daten, Kosten für Ersatzprodukte, Ansprüche von Dritten oder anderes.

Informationen zur WEEE-Konformität für Kunden und Recycler (Europäische Union)

Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den dazugehörigen Durchführungsbestimmungen haben Kunden, die neue Elektro- und Elektronikgeräte von Eaton kaufen, ein Recht auf Folgendes:

Die Rücksendsung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
Die Rucksendung neuer Geräte zum Recycling, wenn diese nicht mehr funktionsfähig sind

WARNING

Die Verwendung deses Gerats fur Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursichen oder dessen Sicherheit beziehungsweise Wirksamkeit erheblich beeintrachtigen kann, wird nicht empfohlen. Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen konnen ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Vero entlichung Nr. 23-07

693/93-3B68 RevD

Juli 2023

Eaton ist eine eingetragene Marke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
