U442DOCK7DB - Estación de acoplamiento Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de acoplamiento USB-C para triple pantalla
Marca	Tripp Lite
Modelo	U442-DOCK7D-B
Dimensiones (Al x An x Pr)	18,1 x 348 x 74 mm
Peso	0,25 kg
Alimentación de entrada	USB-C Power Delivery 3.0, 20 V / 5 A (100 W máx.)
Puertos de video	1x HDMI, 1x DisplayPort, 1x VGA
Resoluciones máx.	HDMI/DP: 4096 x 2160 @ 30 Hz; VGA: 1920 x 1200 @ 60 Hz
Número de pantallas compatibles	Hasta 3 (modo SST/MST)
Red	RJ45 Gigabit Ethernet (10/100/1000 Mbps)
Puertos USB	1x USB-C datos, 3x USB-A 3.2, 2x USB-A 2.0, 1x USB-A carga 1,5 A
Transferencia de datos	USB 3.2 hasta 5 Gbps; USB 2.0 hasta 480 Mbps
Lector de tarjetas	SD y Micro SD (v3.0, uso simultáneo)
Audio	Mini jack estéreo 3,5 mm (entrada/salida)
Compatibilidad	Thunderbolt 3, Windows, macOS, plug-and-play
Carga del anfitrión	Power Delivery 3.0 hasta 100 W a través del puerto PD dedicado
Funciones especiales	Candado antirrobo, LED de alimentación, detección dinámica de corriente
Garantía	3 años limitada
Mantenimiento	Limpiar con un paño seco y suave; evitar la humedad
Seguridad	Usar un adaptador PD compatible; no exponer al agua
Temperatura de funcionamiento	0 a 45 °C
Temperatura de almacenamiento	-10 a 70 °C

Preguntas frecuentes - U442DOCK7DB Tripp Lite

¿Cómo conectar varias pantallas a la base?

Conecte hasta tres pantallas a los puertos HDMI, DisplayPort y VGA. La configuración puede ser en modo SST (pantalla única extendida) o MST (múltiples pantallas). En modo SST, la resolución máxima con tres pantallas es de 1920x1080 @ 60 Hz; en modo MST, es de 1280x720 @ 60 Hz.

¿Cuál es la resolución máxima compatible?

Los puertos HDMI y DisplayPort admiten hasta 4096 x 2160 @ 30 Hz. El puerto VGA admite hasta 1920 x 1200 @ 60 Hz.

¿Puedo usar esta base de acoplamiento con un Mac?

Sí, la base es compatible con macOS. Sin embargo, en macOS, la extensión de la pantalla solo funciona en un monitor; los demás estarán en modo espejo. Para un uso óptimo, verifique las limitaciones del software.

¿Cómo cargar mi computadora a través de la base?

Conecte el cargador PD (Power Delivery) de su computadora al puerto USB-C PD Carga solamente de la base. Puede suministrar hasta 100 W (20 V / 5 A) para cargar el anfitrión mientras usa los otros puertos.

¿La base es compatible con Thunderbolt 3?

Sí, la base es compatible con Thunderbolt 3. Funciona con puertos USB-C, incluidos los que admiten Thunderbolt 3, gracias a la compatibilidad inversa.

¿Qué tipos de tarjetas de memoria son compatibles?

La base tiene ranuras para SD y Micro SD (Secure Digital v3.0). Ambas se pueden usar simultáneamente para acceder a la memoria externa.

¿Los puertos USB son retrocompatibles?

Sí, los puertos USB 3.2 son retrocompatibles con dispositivos USB 2.0 y USB 1.1. Los puertos USB 2.0 dedicados también aceptan dispositivos más antiguos.

¿Puedo usar la base sin conectar la alimentación externa?

Sí, la base es plug-and-play y puede funcionar sin alimentación externa para transferencias de datos. Sin embargo, para cargar el anfitrión o usar dispositivos exigentes, debe conectar un adaptador PD en el puerto de carga dedicado.

¿Cómo instalar la base de acoplamiento?

La instalación es simple: conecte el cable USB-C incluido a la computadora y a los puertos USB de la base. No se necesitan controladores. Luego conecte sus pantallas, periféricos y la red si lo desea.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 3 años contra defectos de materiales y fabricación. Para cualquier reclamo, consulte el sitio web de soporte antes de devolver el producto.

MANUAL DE USUARIO U442DOCK7DB Tripp Lite

USB-C® Estación de acoplamento de triple PDTA

Modelo:

U442-DOCK7D-B

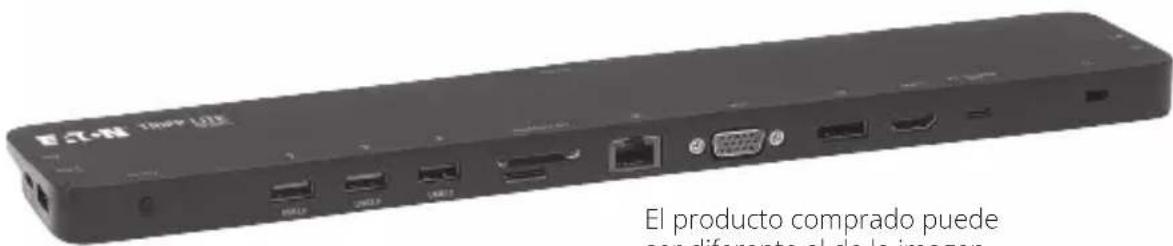

El producto comprado puede serdifferente alde la imagen.

English 1

Francais 21

Deutsch 31

Italiano 41

Characteristicas del Producto

• La estación de acoplimiento todo en uno incluye puertos para HDMI, DisplayPort, VGA, Gigabit Ethernet, USB-C (x2), USB-A (x5) y 100 W Potencia Entrega (PD) de carga.
• Conecte hasta tres pantallas simultaneamente y amplíe a todas las pantallas (hasta tres).
• Soporte resolutions de video HDMI y DisplayPort hasta 4096 x 2160 @ 30 Hz.
• Suporta resolutions de video VGA de hasta 1920 x 1200 @ 60 Hz.
• El puerto Ethernet soporte velocidades reales de red de 10Mbos / 100Mbps / 1000Mbps
• PD 3.0 Fast Role Swap mantiene las conexiones de datos y potencia al retiring y conectar el adaptor de alimentacion de energia.
• El puerto de cargo USB-C PD admite la entrada de potencia de hasta 20V/5A (100 W).
• Admite la detectación dinámica de corriente y la distribución de potencia, lo que permite que su fuente (host) se cargue a un nivel de potencia dinámico en lugar de a un nivel de potencia bajo.
• Los puertos USB dedicados 5V/1.5A proportionan potencia de cargarápida a los dispositivos móvil.
• Las ranuras para tarjetas Secure Digital v3.0 SD/Micro SD para memoria externa puede usar simultanamente.
• Los puertos USB 3.2 y USB 2.0 soportan velocidades de transferencia de datos de 5 Gbps y de 480 Mbps, respectively.
  . Compatible con Thunderbolt 3
• Conectar y usar性和 - no requires software, controladores o potencia externa.

Contenido del Empaque

U442-DOCK7D-B
- Cable USB 3.2 Type-C Cable - 0.3 m [1 pie], Negro
- Manual del Propietario

Accesorios Opcionales

N201-Series Gigabit Cat6 Cable Patch Snagless
P312-Series 3.5 mm Mini cables de audio estéreo
P502-Series Cables VGA de alta resolution
P569-Series Cables HDMI de alta velocidad
P580-Series Cables DisplayPort con Broches
U322-Series USB 3.2 Cables para dispositivos A/B
U420-Series USB 3.2 Gen C1/C Cables
U428-Series USB 3.2 Gen 1 Cables A/C
- M100-Series Cable de energia/sincronizacion USB - USB-A a Lightning

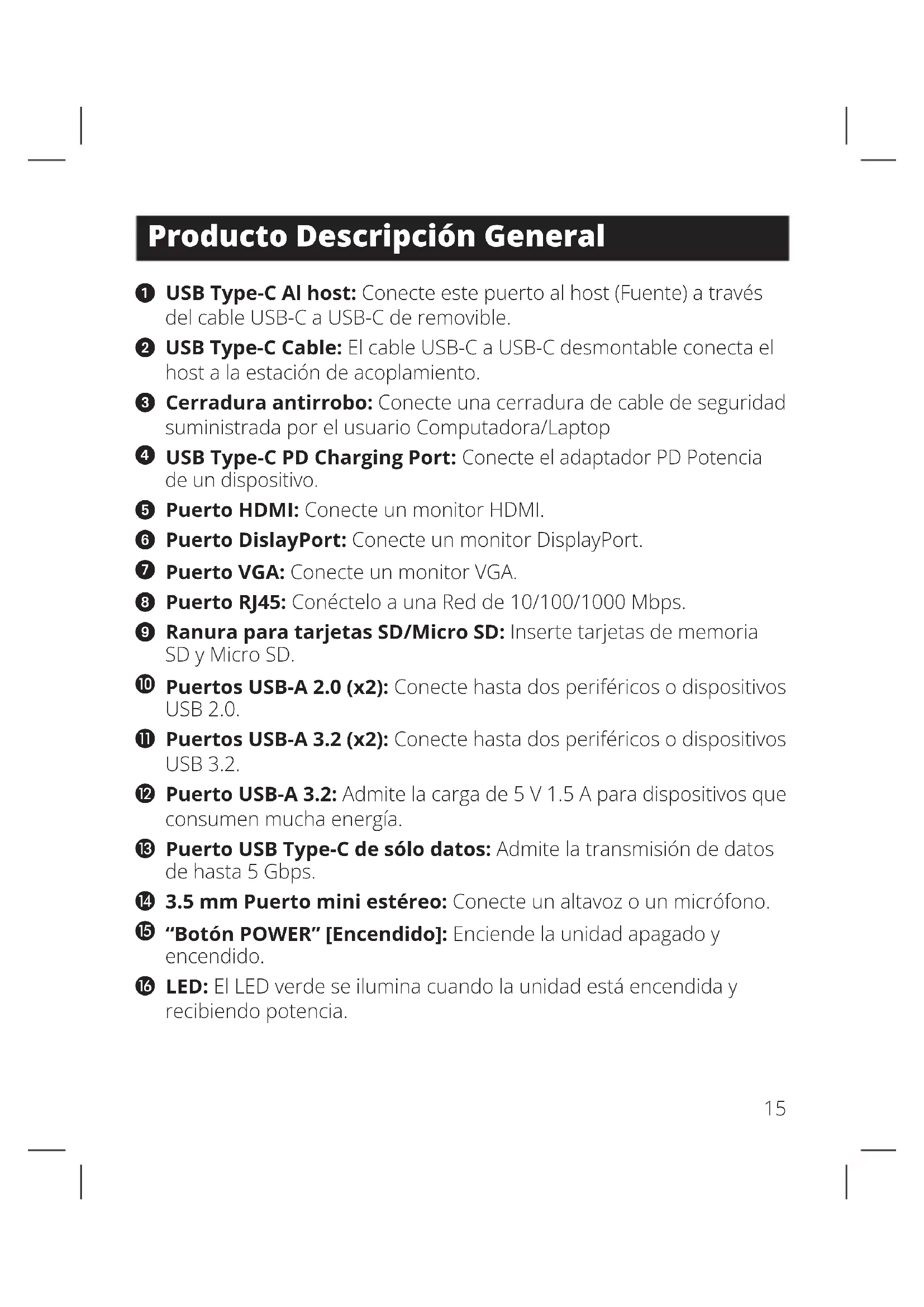

Producto Descripción General

Producto Descripción General

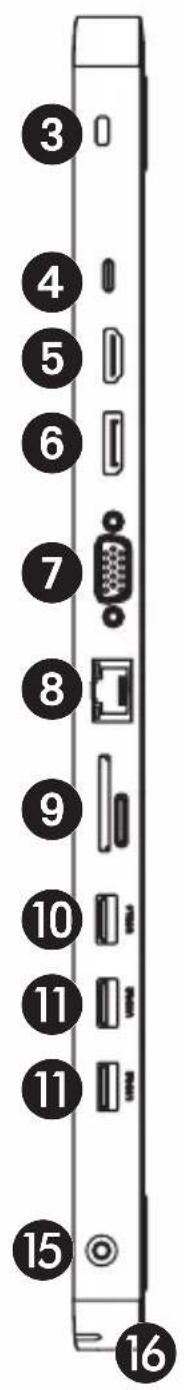

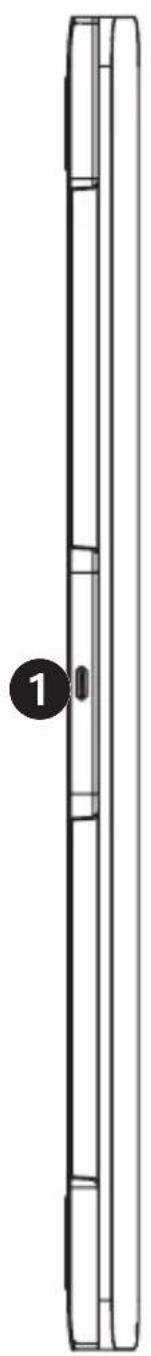

1 USB Type-C Al host: Conecte este puerto al host (Fuente) a工程技术 del cable USB-C a USB-C de removable.

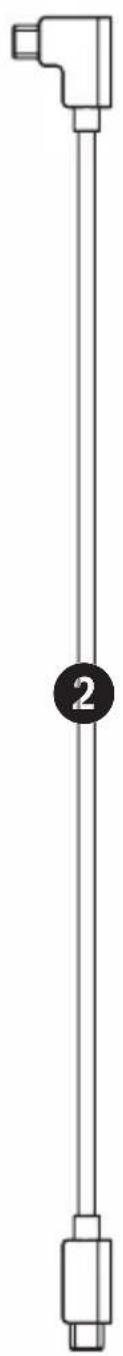

2 USB Type-C Cable: El cable USB-C a USB-C desmontable conecta el host a la estación de acoplimiento.
Cerradura antirrobo: Conecte una cerradura de cable de seguridad suministrada por el usuario Computadora/Laptop
USB Type-C PD Charging Port: Conecte el adaptor PD Potencia de un dispositivo.
Puerto HDMI: Conecte un monitor HDMI.
Puerto DislayPort: Conecte un monitor DisplayPort.
Puerto VGA: Conecte un monitor VGA.
Puerto RJ45: Conéctelo a una Red de 10/100/1000 Mbps.
Ranura para tarjetas SD/Micro SD: Inserte tarjetas de memoria SD y Micro SD.
Puertos USB-A 2.0 (x2): Conecte hasta dos periféricos o dispositivos USB 2.0.
Puertos USB-A 3.2 (x2): Conecte hasta dos periféricos o dispositivos USB 3.2.
Puerto USB-A 3.2: Admite la energia de 5 V 1.5 A para dispositivos que consumen mucha energia.
Puerto USB Type-C de solo datos: Admite la transmisión de datos de hasta 5 Gbps.
14 3.5 mm Puerto mini estéreo: Conecte un altovoz o un micrófono.
"Botón POWER" [Encendido]: Enciende launidad apagado y encendido.
LED: El LED verde se ilumina cuando launidad está encendida y recibiendo potencia.

Instalación

Notas:

• Las resolutionsmaximumswhenlas tres pantallasestanconectadasson1920x 1080a60HzenmodeoSST(SingleStreamTransport)y1280x720a60Hz en modeMST(MultiStreamTransport).
  Las laptops o computadoras con OS de Mac solo se extienden a un monitor. Los除外 se reproducirán en Modo Espejo.
• Desprésende el cable USB 3.2 Type-C de launidad. Enchufe el conductor USB-C en ángulo recto a la estación de acoplimiento y el conductor USB-C recto a la fuente (p. ej., laptop).
• Conecte hasta tres monitores usingo el puerto disponible de video HDMI, VGA y DisplayPort.

Nota: Se puedaañadir hasta tres pantallas de monitores, proportionsando un total de quatre pantallas independentes (incluyendo la pantalla de su fuente). Lasuma tabla define las resolutions de video的最大as basadas encendido en configuraciones especialicas cuando se está en losodos SST y MST.

Modo SST (Pantalla Bajada Sencilla)
Puertos VGA HDMI DP
Una Pantalla Conectada	1080p/60 Hz N/D	N/D
	N/D 4K/30 Hz N/D
	N/D N/D 4K/30 Hz
Dos Pantallas Conectadas	1080p/60 Hz 108	0p/60 Hz N/D
	1080p/60 Hz N/D	1080p/60 Hz
	N/D 4K/30 Hz 4K/30 Hz
Tres Pantallas Conectadas	1080p/60 Hz 108	0p/60 Hz 1080p/60 Hz

Instalación

Modo MST (Varias Pantallas Bajadas)
Puertos VGA HDMI DP
Una Pantalla Conectada	1080p/60 Hz N/D	N/D
	N/D 4K/30 Hz N/D
	N/D N/D 4K/30 Hz
Dos Pantallas Conectadas	1080p/60 Hz 108	0p/60 Hz N/D
	1080p/60 Hz N/D	1080p/60 Hz
	N/D 4K/30 Hz 4K/30 Hz
Tres Pantallas Conectadas	720p/60 Hz 720p	/60 Hz 720p/60 Hz

1. Conecte hasta dos periféricos USB 2.0 como un teclado y mouse.
2. Conecte hasta 3 periféricos USB 3.2.

Nota: El puerto de cargo USB 3.2 admite hasta 7.5 W (5 V 1.5 A) de potencia de cargo.

1. Conecte a una red Ethernet a工程技术 del puerto RJ45 para alcantar velocidades hasta 10/100/1000 Mbps.
2. Conecte el puerto mini estéreo de 3.5 mm a un microfono o altovoz con un cable de audio de 3.5 mm suministrado por el usuario.
3. Para acceder a la memoria externa, inserte una tarjeta SD o Micro SD en las ranuras correspondentes para tarjetas de memoria.

Nota: Ambas ranuras para tarjetas de memoria peuvent usarse simultaneamente.

1. Transfiera datos a velocidades de hasta 5 Gbps usingo el puerto de datos USB Type-C.
2. Cargue el dispositivo fuente conectando su cargador USB-C PD al puerto de cargo USB-C PD de la estación de acoplimiento para hasta 100 W (20 V 5 A) de potencia de carga.
3. Conecte un candido de cable de seguridad al puerto de seguro antirrboro (optional).

Especillasiones

Conector de Entrada
USB-C USB Type-C, Hembra
Conector(es) de Salida
USB-A USB 3.2, Hembra (x3), USB 2.0, Hembra (x2)
USB-C USB-C Solo para Datos, Hembra USB-C Solo para Carga PD, Hembra
Ethernet RJ45, Hembra
VGA VGA, Hembra
HDMI HDMI, Hembra
DisplayPort DisplayPort, Hembra
Audio 3.5 mm, Hembra
Tarjetas de Memoria SD, Micro SD
Medio ambiente
Temperatura de Operación	32° a 113 °F (0 a 45 °C)
Humedad de Operación	10 % a 85 % RH, Non-Condensing
Temperatura de Almacenimiento	14° a 158 °F (-10 a 70 °C)
Humedad de Almacenimiento	5 % a 90 % RH, Non-Condensing

Especificaciones

Mecánica
Dimensiones de la unidad (Al x An x Pr), (Alto x Ancho x Profundidad)	0.71" x 13.76" x 2.91" 18.1 x 348 x 74 mm
Peso de la Unidad 0.55	lb. (0.25 kg)
Especificaciones
Especficación HDMI 1.4
HDCP [High Definition Copy Protocol] Especficación	1.4
DisplayPort Specification	1.2
Máxima(s) Resoluciones(es) de Video Soportada(s)	HDMI (4096 x 2160 a 30 Hz), DisplayPort (4096 x 2160 a 30 Hz), VGA (1920 x 1200 a 60 Hz)
Velocidad de la Red 10	Mbps / 100Mbps / 1000Mbps o 1 Gbps
Profundidad de Color (HDMI)	36 bits (12 bits por canal)
Submuestreo Cramático (HDMI)	YCbCr: 4:4:4, 4:2:2, 4:2:0 y RGB: 4:4:4
Especificaciones de Audio	Audio de Sonido Envolvente LPCM de 7.1 Canales
Específication de Carga PD	PD 3.0 (100 W)

Garantía

Garantía Limitada de 3 años

Garantizamos por tres (3) años a partir de la Fecha de comprar inicial que nuestros productos no presentan defectos de materiales ni de mano deabra. Nuestra obligacion bajo esta garantia está limitada a la reparacion o reemplazo (a su entera disrecion) deequalquier producto defecuuso. Antes de devolverequalquier equipo para reparacion, visite Triplite.Eaton.com/support/productreturns.Esta garantia no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una manera.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITOPARTICULAR. Algunos Estados no permiten la limitación o exclución de garantías implicáticas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGUN CASO SEREMOS RESPONSABLESPOR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUESURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TALDANO. Especificamente, no somos responsables por ningún costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de cualquier othera forma.

WEEE Informacion de complimiento para clients y recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y electrónico nuevo de Eaton, los clients están obligados a:

• Envíe los equipos viejos para su reciclaje sobre una base de uno por uno, igual por igual (esto varía dependiendo el País).
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad. Eaton tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.

Todas las marcas registradas son propidad de sus respectivos propietarios.
