Type de produit	Station d'accueil USB-C pour triple écran
Marque	Tripp Lite
Modèle	U442-DOCK7D-B
Dimensions (H x L x P)	18,1 x 348 x 74 mm
Poids	0,25 kg
Alimentation entrée	USB-C Power Delivery 3.0, 20 V / 5 A (100 W max)
Ports vidéo	1x HDMI, 1x DisplayPort, 1x VGA
Résolutions max	HDMI/DP : 4096 x 2160 @ 30 Hz ; VGA : 1920 x 1200 @ 60 Hz
Nombre d'écrans supportés	Jusqu'à 3 (mode SST/MST)
Réseau	RJ45 Gigabit Ethernet (10/100/1000 Mbps)
Ports USB	1x USB-C données, 3x USB-A 3.2, 2x USB-A 2.0, 1x USB-A charge 1,5 A
Transfert de données	USB 3.2 jusqu'à 5 Gbps ; USB 2.0 jusqu'à 480 Mbps
Lecteur de cartes	SD et Micro SD (v3.0, utilisation simultanée)
Audio	Mini-jack stéréo 3,5 mm (entrée/sortie)
Compatibilité	Thunderbolt 3, Windows, macOS, plug-and-play
Charge de l'hôte	Power Delivery 3.0 jusqu'à 100 W via port PD dédié
Fonctionnalités spéciales	Verrou antivol, LED d'alimentation, détection dynamique du courant
Garantie	3 ans limitée
Entretien	Nettoyer avec un chiffon sec et doux ; éviter l'humidité
Sécurité	Utiliser un adaptateur PD compatible ; ne pas exposer à l'eau
Température fonctionnement	0 à 45 °C
Température stockage	-10 à 70 °C

FOIRE AUX QUESTIONS - U442DOCK7DB Tripp Lite

Comment connecter plusieurs écrans à la station ?

Branchez jusqu'à trois écrans sur les ports HDMI, DisplayPort et VGA. La configuration peut être en mode SST (affichage unique étendu) ou MST (multi-affichage). En mode SST, la résolution maximale avec trois écrans est de 1920x1080 @ 60 Hz ; en mode MST, elle est de 1280x720 @ 60 Hz.

Quelle est la résolution maximale prise en charge ?

Les ports HDMI et DisplayPort supportent jusqu'à 4096 x 2160 @ 30 Hz. Le port VGA supporte jusqu'à 1920 x 1200 @ 60 Hz.

Puis-je utiliser cette station d'accueil avec un Mac ?

Oui, la station est compatible avec macOS. Cependant, sous macOS, l'extension de l'affichage ne fonctionne que sur un seul moniteur ; les autres seront en mode miroir. Pour une utilisation optimale, vérifiez les limitations logicielles.

Comment charger mon ordinateur via la station ?

Connectez le chargeur PD (Power Delivery) de votre ordinateur au port USB-C PD Charge uniquement de la station. Elle peut fournir jusqu'à 100 W (20 V / 5 A) pour charger l'hôte tout en utilisant les autres ports.

La station est-elle compatible avec Thunderbolt 3 ?

Oui, la station est compatible Thunderbolt 3. Elle fonctionne avec les ports USB-C, y compris ceux supportant Thunderbolt 3, grâce à la rétrocompatibilité.

Quels types de cartes mémoire sont supportés ?

La station possède des emplacements pour SD et Micro SD (Secure Digital v3.0). Les deux peuvent être utilisés simultanément pour accéder à la mémoire externe.

Les ports USB sont-ils rétrocompatibles ?

Oui, les ports USB 3.2 sont rétrocompatibles avec les périphériques USB 2.0 et USB 1.1. Les ports USB 2.0 dédiés acceptent également les périphériques plus anciens.

Puis-je utiliser la station sans brancher d'alimentation externe ?

Oui, la station est plug-and-play et peut fonctionner sans alimentation externe pour les transferts de données. Cependant, pour charger l'hôte ou utiliser des périphériques gourmands, vous devez connecter un adaptateur PD sur le port de charge dédié.

Comment installer la station d'accueil ?

L'installation est simple : branchez le câble USB-C inclus à l'ordinateur et aux ports USB de la station. Aucun pilote n'est nécessaire. Connectez ensuite vos écrans, périphériques et le réseau si souhaité.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Pour toute réclamation, consultez le site web de support avant de retourner le produit.

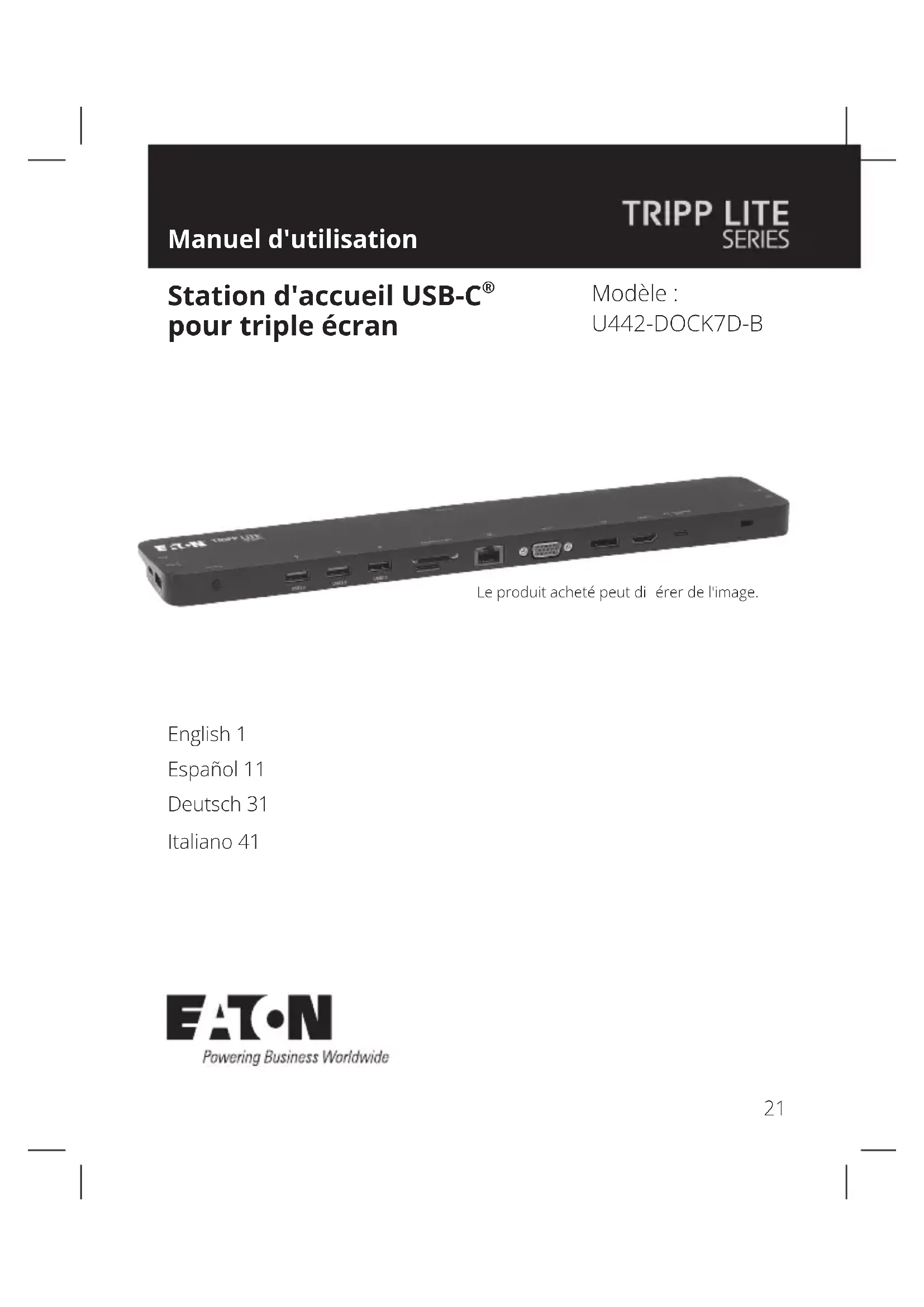

MODE D'EMPLOI U442DOCK7DB Tripp Lite

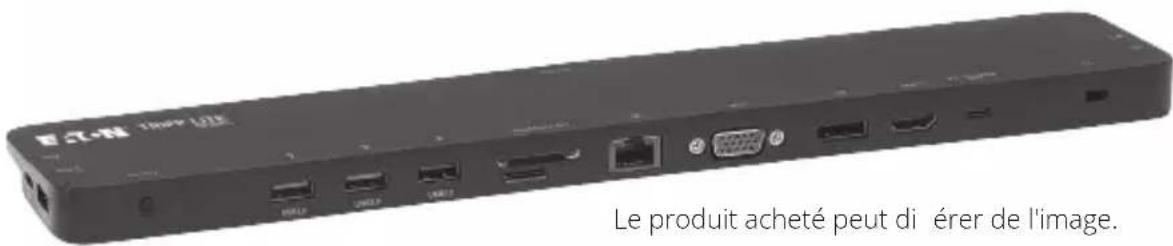

Station d'accueil usb-c pour triple écran

Modèle :

U442-DOCK7D-B

Caractéristiques du produit

• La station d'accueil tout-en-un comprend des ports HDMI, DisplayPort, VGA, Ethernet Gigabit, USB-C (x2), USB-A (x5) et une charge de 100 W avec Power Delivery (PD).
• Connectez jusqu'à trois écrans simultanément et étendez l'affichage sur tous les écrans (jusqu'à trois).
• Prend en charge les résolutions vidéo HDMI et DisplayPort jusqu'à 4096 x 2160 à 30 Hz.
• Prend en charge les résolutions vidéo VGA jusqu'à 1920 x 1200 à 60 Hz.
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbps.
• L’échange de rôle rapide PD 3.0 fait les connexions de données et d’alimentation lors du retrait et de la connexion de l’adaptateur de charge.
• Le port de charge USB-C PD prend en charge une entrée d'alimentation jusqu'à 20 V/5 A (100 W).
• Prend en charge la détection dynamique du courant et la distribution de l'alimentation permettant à votre source (hôte) d'être chargée à un niveau de puissance dynamique au lieu d'un niveau de puissance fixe.
• Les ports USB 5 V/1,5 A dédiés fournissant une alimentation de charge rapide aux appareils mobiles.
• Les emplacements pour carte SD/Micro SD Secure Digital v3.0 pour mémoire externe peuvent être utilisés simultanément.
• Les ports USB 3.2 et USB 2.0 supportent respectivement les vitesses de transfert de données 5 Gbps et 480 Mbps.
• compatibilité Thunderbolt 3.
• Conception plug-and-play - aucun logiciel, pilote ou alimentation externe requis.

Contenu du carton d'emballage

U442-DOCK7D-B - Câble USB 3.2 Type-C - 0,3 m (1 pied), noir - Manuel d'utilisation

Accessoires disponibles en option

• Câbles patch Cat6 Gigabit série N201 avec protection anti-accrochage
• Câbles mini-audio stéréo 3,5 mm série P312
• Câbles VGA haute résolution série P502
• Câbles HDMI haute vitesse série P569
• Câbles DisplayPort série P580 avec loquets
• Câbles de périphérique USB 3.2 A/B série U322
• Câbles USB 3.2 Gen 1 C/C série U420
• Câbles USB 3.2 Gen 1 A/C série U428
• Câble de synchronisation/charge USB série M100 - USB-A à Lightning

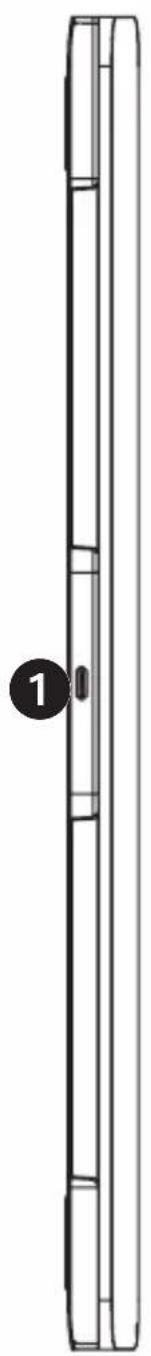

Présentation du produit

Présentation du produit

USB Type-C vers hôte : connectez ce port à l'hôte (source) via le câble amovible USB-C vers USB-C. Cable USB Type-C : un câble amovible USB-C vers USB-C connecte l'hôte à la station d'accueil. • Verrouillage antivol : connectez un câble de sécurité pour ordinateur/portable fourni par l'utilisateur. Θ Port de charge USB Type-C PD : connectez l'adaptateur d'alimentation PD d'un appareil. • Port HDMI : connectez un écran HDMI. Θ Port Display Port : connectez un écran DisplayPort. • Port VGA : connectez un écran VGA. • Port RJ45 : connexion à un réseau 10/100/1000 Mbps. Emplacement pour carte SD / Micro SD : insérez des cartes mémoire SD et Micro SD. • Ports USB-A 2.0 (x2) : connectez jusqu'à deux périphériques ou appareils USB 2.0. • Ports USB-A 3.2 (x2) : connectez jusqu'à deux périphériques ou appareils USB 3.2. • Port USB-A 3.2 : prend en charge la charge 5 V 1,5 A pour les appareils gourmands en énergie. • Port de données USB Type-C uniquement : prend en charge la transmission de données jusqu'à 5 Gbps. • Miniport stéréo 3,5 mm : connectez un haut-parleur ou un microphone. • Bouton d'alimentation : permet d'éteindre et de rallumer l'appareil. • LED : la LED verte s'allume lorsque l'appareil est sous tension et sous tension.

Remarques:

• Les résolutions maximales lorsque les trois écrans sont connectés sont de 1920 x 1080 à 60 Hz en mode SST (Single Stream Transport) et de 1280 x 720 à 60 Hz en mode MST (Multi Stream Transport).
• Les ordinateurs portables ou Mac OS ne s'étendent qu'à un seul moniteur. Les autres seront en miroir.
• Débranche le câble USB 3.2 Type-C de l'appareil. Branchez le connecteur USB-C à angle droit sur la station d'accueil et le connecteur USB-C droit sur votre source (par exemple, un ordinateur portable).
• Connectez jusqu'à trois écrans en utilisant les ports vidéo HDMI, VGA et DisplayPort disponibles.

Remarque: Il est possible d'étendre jusqu'à trois écrans, ce qui permet d'obtenir un total de quatre écrans distincts (y compris l'écran de votre source). Le tableau suivant définit les résolutions vidéo maximales en fonction de configurations spécifiques en mode SST et MST.

Mode SST (affichage unique en aval)
Ports VGA HDMI DP
Affichage unique connecté	1080p/60 Hz S.O.	S.O.
	S.O. 4K/30 Hz S.O.
	S.O. S.O. 4K/30 Hz
Deux écrans connectés	1080p/60 Hz 108	0p/60 Hz S.O.
	1080p/60 Hz S.O.	1080p/60 Hz
	S.O. 4K/30 Hz 4K/30 Hz
Triple affichage connecté	1080p/60 Hz 108	0p/60 Hz 1080p/60 Hz

Installation

Mode MST (affichages multiples en aval)
Ports VGA HDMI DP
Affichage unique connecté	1080p/60 Hz S.O.	S.O.
	S.O. 4K/30 Hz S.O.
	S.O. S.O. 4K/30 Hz
Deux écrans connectés	1080p/60 Hz 108	0p/60 Hz S.O.
	1080p/60 Hz S.O.	1080p/60 Hz
	S.O. 4K/30 Hz 4K/30 Hz
Triple affichage connecté	720p/60 Hz 720p	/60 Hz 720p/60 Hz

1. Connectez jusqu'à deux périphériques USB 2.0, tels qu'un clavier et une souris.
2. Connectez jusqu'à trois périphériques USB 3.2.

Remarque: le port de charge USB 3.2 supporte jusqu'à 7,5 W (5 V 1,5 A) de puissance de charge.

1. Connectez-vous à un réseau Ethernet via le port RJ45 pour atteindre des vitesses allant jusqu'à 10/100/1000 Mbit/s.
2. Connectez le port mini stéreo 3,5 mm à un microphone ou à un haut-parleur avec un câble audio 3,5 mm fourni par l'utilisateur.
3. Insérez une carte SD ou Micro SD dans les emplacements de carte mémoire correspondants pour accéder à la mémoire externe.

Remarque: Les deux emplacements de carte mémoire peuvent être utilisés simultanément.

1. Transférez des données à des vitesses allant jusqu'à 5 Gbit/s à l'aide du port de données USB Type-C.
2. Chargez l'appareil source en connectant son chargeur USB-C PD au port de charge USB-C PD de la station d'accueil pour une puissance de charge allant jusqu'à 100 W (20 V 5 A).
3. Connectez un câble de sécurité au port de verrouillage antivol (en option).

Caractéristiques

Connecteur d'entrée
USB-C USB Type-C, Femelé	le
Connecteur(s) de sortie
USB-A USB 3.2, Femelle (x3), USB 2.0, Femelle (x2)
USB-C USB-C données uniquement, Femelle USB-C PD charge uniquement, Femelle
Ethernet RJ45, Femelle
VGA VGA, Femelle
HDMI HDMI, Femelle
DisplayPort DisplayPort, Femelle
Audio 3,5 mm, Femelle
Cartes mémoire SD, Micro SD
Environnement
Température de fonctionnement	0 à 45 °C (32 à 113 °F)
Taux d'humidité en fonctionnement	De 10 % à 85 % d'humidité relative, sans condensation
Température de stockage	-10 à 70 °C (14 à 158 °F)
Humidité de stockage De	5 % à 90 % d'humidité relative, sans condensation

Caractéristiques

Mécanique
Dimensions de l'appareil [H x L x P]	18,1 x 348 x 74 mm (0,71 x 13,76 x 2,91 pouces)
Poids de l'unité 0,25 kg (0	55 lb.)
Caractéristiques
Caracteristiques HDMI 1.4
Caracteristiques HDCP 1.4
Spécification DisplayPort	1.2
Résolution(s) videoo maximale(s) prise(s) en charge	HDMI (4096 x 2160 à 30 Hz), DisplayPort (4096 x 2160 à 30 Hz), VGA (1920 x 1200 à 60 Hz)
Vitesse réseau 10/100/10	00 Mbit/s ou 1 Gbit/s
Profondeur de couleur (HDMI)	36 bit (12 bits par canal)
Sous-échantillonnage de la chrominance (HDMI)	YCbCr : 4:4:4, 4:2:2, 4:2:0 et RVB : 4:4:4
Spécifications audio Son s	surround 7.1 canaux LPCM
Spécification de charge PD	PD 3.0 (100 W)

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initial. Notre obligation en vertu de cette garantie est limitée à la réparation ou au remplacement (à sa seule discrétion) de tout produit défectueux. Veuillez consulter le site Triplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS N'OFFRONS AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITE MARCHANDE ET D'ADEQUATION À UN USAGE PARTICULIER. Certains états n'autorisent pas la limitation ou l'exclusion des garanties implicites; par conséquent, les limitations ou exclusions susmentionnées peuvent ne pas s'avAILER à l'acheteur.

SAUF INDICATION CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECAUX, ACCIDENTELS OU CONSECUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AVISES DE LA POSSIBILITE DE TELS DOMMAGES. Plus précisément, nous ne sommes pas responsables de tout coût, tel que les pertes de profits ou de revenus, la perte d'équipment, la perte d'utilisation d'équipment, la perte de logériels, la perte de données, les coûts de remplacement, les réclamations de tiers, ou autrement.

Informations sur la conformité DEEE pour les clients et les recycleurs (union européenne)

En vertu de la directive sur les déchets d'équipements électriques et électroniques (DEEE) et des règlements d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès de Tripp Lite, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient finalement un déchet.

Avertissement

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton a une politique d'amélioration continue. Les spécificités peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n° 23-07-693 /

93-3B68_RevD

Juillet 2023
