MANUAL DE USUARIO U442DOCK20BINT Tripp Lite

Manual del Propietario

Estación de Conexión USB-C® para Dos Pantallas con Fuente de Alimentación Internacional

Modelo: U442-DOCK20BINT

USB Type-C y USB-C son marcas comerciales registradas del USB Implementers Forum

English 1 • Français 22 • Русский 32 • Deutsch 42

TRIPP·LITE

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

Características del Producto

• La capacidad para dos pantallas le permite extender hasta tres pantallas (incluyendo la computadora anfitrión) a resoluciones de hasta 1920 x 1080p @ 60 Hz al conectar hasta dos pantallas HDMI
• Las instalaciones de un solo monitor soportan resoluciones de hasta 2560 x 1440 @ 50 Hz
• El puerto de carga USB C PD 3.0 proporciona hasta 85W de potencia al dispositivo conectado
• El puerto Ethernet RJ45 soporta velocidades reales de red de 10Mbps / 100Mbps / 1000Mbps, proporcionando conectividad de 1 Gbps para cuando las señales de Wi-Fi sean débiles o no estén disponibles
• Lea, escriba y transfiera datos a hasta 5 Gbps mediante los tres puertos USB 3.2 Gen1 de la estación de conexión o conecte otros periféricos USB, como un teclado y mouse.
• Un puerto de carga USB 3.2 Type-A dedicado proporciona hasta 5V 1.5A (7.5W) de potencia de carga rápida a los dispositivos móviles y 2.4A a dispositivos Apple
• El diseño para instalación múltiple proporciona una solución de escritorio todo en uno para ayudar a crear un entorno de trabajo libre de desorden

El Paquete Incluye

• U442-DOCK20BINT
- Cable USB 3.2 Gen2 C a C con Adaptador C a A - 1 m
- Fuente de Alimentación Externa con Cables de Alimentación BS 1363 para el Reino Unido y CEE 7/8 para la Unión Europea
- Manual del Propietario

Accesorios Opcionales

• Cables HDMI de Alta Velocidad de la Serie P569
• Cables Patch Snagless Cat6 Gigabit Serie N201
• Cables USB A a C para Servicio Pesado U038-OXX-GY-MAX
• Cables USB A a Lightning de la Serie M100

Requisitos del Sistema

- Sistema Operativo Windows o Mac

Vista General del Producto

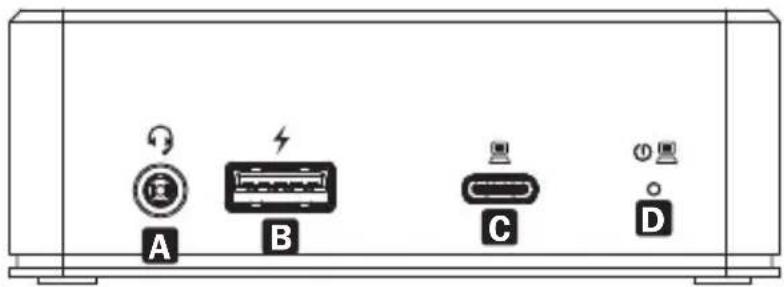

Frente:

A B C D

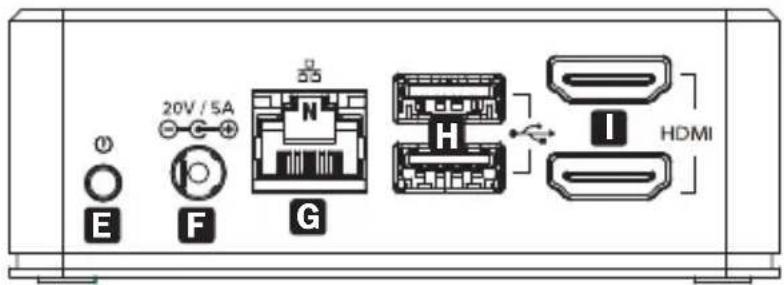

Atrás:

20V / 5A E F G H HDMI

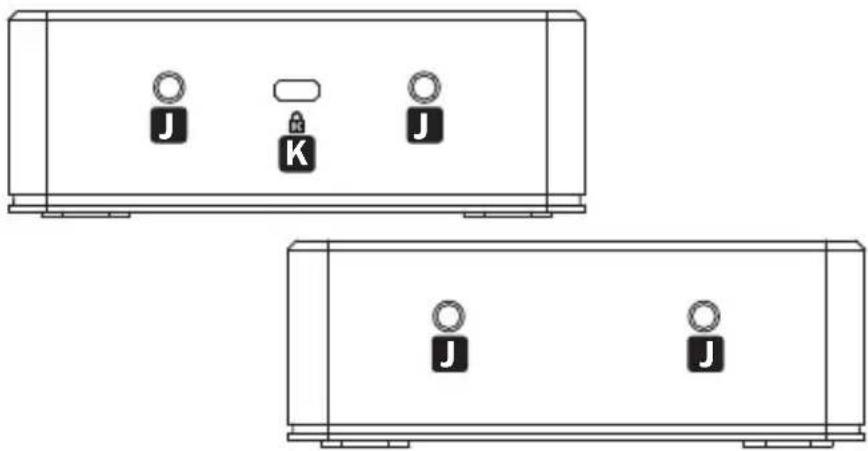

Costados:

Vista General del Producto

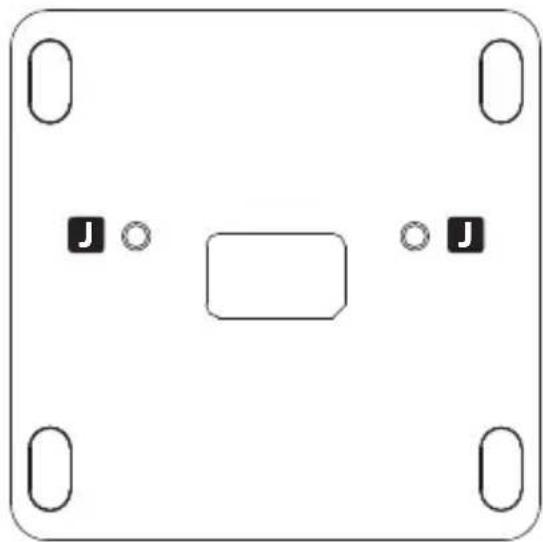

Parte Inferior:

Rubro	Descripción
A	Enchufe de Entrada y Salida de Audio
B	Puerto USB 3.2 Gen1 Type-A, Compatible con BC 1.2
C	Puerto USB Tipo C con Carga PD 3.0
D	Indicador LED - Se ilumina en azul cuando se enciende, verde cuando está activo
E	Botón de Encendido y Apagado
F	Enchufe de Alimentación CD
G	Puerto Ethernet RJ45
H	Puertos USB 3.2 Gen1 Type-A
I	Puertos HDMI
J	Orificios para Tornillos de Instalación
K	Cerradura K para Asegurar el Dispositivo

Instalación

Antes de la Instalación - para sistemas operativos Windows solamente:

Se requieren controladores de DisplayLink para las funciones de video y audio al usar Windows. Los controladores pueden descargarse e instalarse desde www.DisplayLink.com/downloads. Una vez instalados con éxito los controladores, reinicie la computadora anfitrión.

Notas:

• El U442-DOCK20BINT es capaz de reconocer periféricos USB como mouse, teclado o memoria USB, sin controladores de DisplayLink instalados en la PC anfitrión o laptop operando con Windows.
• Los sistemas operativos Mac no requieren de los controladores. En caso de necesitar un controlador para Mac OS, los controladores pueden descargarse desde www.displaylink.com/downloads.

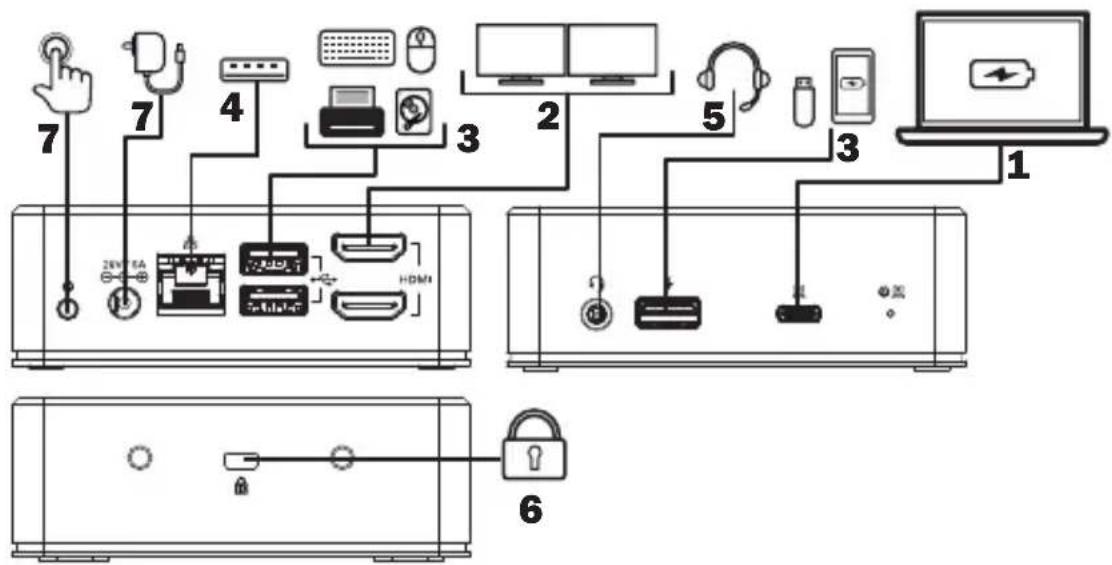

Instalación

Instalación

1. Conecte la computadora o laptop anfitrión al U442-DOCK20BINT usando el cable USB-C a C incluido. Use el adaptador USB A a C si fuera necesario.

Nota: su dispositivo fuente solo se cargará cuando se use un cable USB C a C.

1. Conecte hasta dos pantallas compatibles con HDMI al U442-DOCK20BINT usando el cable de la Serie P569 de Tripp Lite (vendido por separado).

Nota: pueden extenderse hasta tres pantallas en una configuración de múltiples monitores. Manipule la orientación o modo de las pantallas (espejo o extendido) a través de los parámetros de pantalla de la computadora anfitrión.

1. Conecte hasta tres periféricos USB como un teclado, mouse, memoria USB o smartphone.

Nota: El puerto USB del panel frontal etiquetado con un símbolo de carga soporta carga rápida de hasta 1.5A y carga de Apple hasta 2.4A.

1. Si las señales de Wi-Fi son débiles o no están disponibles, conecte a una LAN Gigabit cableada usando un Cable Cat6 de la serie N201 de Tripp Lite (vendido por separado).

2. Conecte los audífonos al puerto de 3.5 mm disponible.

Nota: Si no hay salida de sonido, la fuente de salida de audio debe cambiarse a audio USB.

1. (Opcional) Bloquee y asegure su estación de conexión U442-DOCK20BINT a su escritorio usando el puerto K-LOCK ubicado en el costado de la unidad.

Instalación

1. Conecte la fuente de alimentación incluida a la estación de conexión y encienda la unidad usando el botón de encendido ubicado a la izquierda del puerto de CD.

Especificaciones

Entrada USB C
Salida	(x2) HDMI
	RJ45
	(x3) USB 3.2 Gen 1 Type-A
	3.5 mm
Video (HDMI)	Uno: 2560 x 1440 @ 50 HzDos: 1920 x 1080 @ 60 Hz
Audio (3.5 mm)	Sonido Envolvente de 2.1 Canales
Ethernet (RJ45)	10/100/1000 Mbps
Fuente de Alimentación	Entrada: 100V ~ 240V @ 50Hz / 60Hz, 2ASalida: 20V 5A
Especificación HDMI	1.3
Cumple con BC 1.2	Sí
Temperatura de Operación	0 °C a 40 °C [32 °F a 104 °F]
Temperatura de Almacenamiento	-20 °C a 70 °C [-4 °F a 158 °F]
Especificación de Carga PD	PD 3.0 hasta 85W(20V / 15V / 9V / 5V @ 4.25A)
Entrada de Potencia	100W CD (20V 5A)

Garantía

Garantía Limitada de 3 años

Tripp Lite garantiza durante un período de tres (3) años a partir de la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un

centro de servicio autorizado de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
