U442DOCK1B - Estación de acoplamiento Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de acoplamiento USB-C
Marca	Tripp Lite
Modelo	U442DOCK1B
Conectores de entrada	1 x USB-C macho (host), 1 x USB-C hembra (carga hasta 20V 5A 100W)
Conectores de salida	3 x USB-A 3.0, 1 x RJ45 Gigabit, 1 x VGA, 1 x HDMI, 1 x Mini DisplayPort, 1 x audio 3,5 mm, 1 x Micro SD, 1 x SD/MMC
Resolución de video máxima (HDMI/mDP)	3840 x 2160 (4K) @ 30 Hz
Resolución de video máxima (VGA)	1920 x 1200 @ 60 Hz
Velocidad Ethernet	10/100/1000 Mbps
Velocidad USB 3.0	Hasta 5 Gbps
Puerto de carga dedicado BC 1.2	5V 1,5A (7,5W)
Potencia de alimentación dedicada a la estación	15W (5W para funcionamiento, 10W para puertos USB)
Temperatura de funcionamiento	0° a 45°C
Temperatura de almacenamiento	-10° a 70°C
Humedad de funcionamiento	10% a 85%
Humedad de almacenamiento	5% a 90%
Compatibilidad	Computadora con puerto USB-C compatible con DisplayPort Alt Mode
Plug-and-play	Sí, sin necesidad de controladores
Wake-on-LAN	Compatible
Conformidad	IEEE 802.3az (Energy Efficient Ethernet)
Garantía	3 años limitada

Preguntas frecuentes - U442DOCK1B Tripp Lite

¿Cómo conectar un monitor a la estación de acoplamiento?

Conecte el cable de video (HDMI, Mini DisplayPort o VGA) entre la estación y el monitor. Solo se puede conectar un monitor a la vez. La estación admite el modo alternativo USB DisplayPort.

¿Puedo usar varios monitores simultáneamente?

No, solo un monitor puede estar conectado a la vez, ya sea a través de HDMI, Mini DisplayPort o VGA.

¿Cómo cargar mi computadora portátil a través de la estación?

Conecte el cargador USB-C de su computadora al puerto de carga USB-C de la estación. La estación puede aceptar hasta 20V/5A (100W). 15W están reservados para la estación y los periféricos, el resto se utiliza para cargar la computadora.

¿Qué tipos de tarjetas de memoria son compatibles?

La estación tiene dos ranuras: una para Micro SD y otra para SD/MMC. Pueden usarse simultáneamente.

¿Qué resolución máxima se puede obtener a través de HDMI?

El puerto HDMI admite una resolución máxima de 3840 x 2160 (4K) a 30 Hz.

¿La estación de acoplamiento requiere la instalación de controladores?

No, es Plug-and-play. No se requiere ningún software o controlador; funciona desde la conexión a la computadora.

¿Qué hacer si la conexión Ethernet no se establece automáticamente?

Verifique que el cable Cat5e/6 esté bien conectado. Si no aparece ninguna red, configure la conexión manualmente en la configuración de red de su computadora (por ejemplo, a través del Asistente de configuración de red en Mac).

¿Puedo usar un adaptador DVI con esta estación?

Sí, puede conectar un monitor DVI a través de un adaptador HDMI a DVI (vendido por separado).

¿Cuál es la potencia de carga máxima para los periféricos USB?

El puerto dedicado BC 1.2 proporciona hasta 5V/1,5A (7,5W). Los otros dos puertos USB 3.0 proporcionan hasta 5V/0,9A (4,5W) cada uno, con reparto de potencia.

¿Cómo mantener y limpiar la estación de acoplamiento?

Desconecte la estación antes de limpiar. Use un paño suave y seco para limpiar la superficie. Evite líquidos y productos abrasivos.

MANUAL DE USUARIO U442DOCK1B Tripp Lite

Manual del Propietario

Estación de Conexión USB 3.1 Gen 1 USB-C

Modelos: U442-DOCK1, U442-DOCK1-B

English 1 • Français 16 • Русский 23

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

• U442-DOCK1 (Plateado) o U442-DOCK1-B (Negro)
- Manual del Propietario

Accesorios Opcionales

• Cables Patch Snagless Cat6 Gigabit Serie N201
• Cables de Audio Mini Estéreo de 3.5 mm Serie P312
• Cables VGA de Alta Resolución P502
• Cables Adaptadores de HDMI a DVI de la Serie P566
• Cables HDMI de Alta Velocidad de la Serie P568
- Cables Adaptadores Mini DisplayPort a DisplayPort de la Serie P583
• Cables Mini DisplayPort de la Serie P584
• Cables para Dispositivo USB 3.0 A/B de la Serie U322
- Cables para Dispositivo USB 3.0 Micro-B de la Serie U326
• U420-003 – Cable USB 3.1 Gen 1 USB-C M/M, 91 cm [3 pies]

Requisitos del Sistema

• Computadora con puerto USB-C que soporte el Modo Alterno USB DisplayPort
  • Monitor DisplayPort*, Mini DisplayPort, VGA, DVI* o HDMI
  • Red Ethernet con velocidades hasta 10/100/1000 Mbps

*Requiere un adaptador. Vea Accesorios Opcionales.

USB Type-C y USB-C™ son marcas comerciales registradas del USB Implementers Forum

Características del Producto

• Soporta USB DisplayPort de Modo Alterno para conectar un monitor VGA, HDMI o Mini DisplayPort (mDP) mediante un puerto USB-C
• Soporta la conexión de un monitor DVI mediante un adaptador HDMI a DVI (vea Accesorios Opcionales)

Características del Producto

• Soporta la conexión de un monitor DisplayPort mediante un adaptador mDP a DisplayPort (vea Accesorios Opcionales)
• Los puertos mDP y HDMI soportan resoluciones de video de hasta 3840 x 2160 (4K x 2K) @ 30 Hz
• El puerto VGA soporta resoluciones de video hasta 1920 x 1200 (incluyendo 1080p) @ 60 Hz
• El puerto Ethernet soporta velocidades reales de red de 10/100/1000 Mbps
• Los puertos del hub USB-A soportan tasas de transferencia de datos hasta 5 Gbps
• El puerto USB dedicado compatible con BC 1.2 proporciona hasta 1.5A de energía de carga rápida
• Ranuras para tarjeta de memoria Micro SD y SD / MMC permiten el uso simultáneo para acceso a memoria externa
• Puerto de carga USB-C soporta entrada de alimentación de hasta 20V 5A (100W)
• 15W de potencia de entrada del USB-C dedicada a la unidad y sus puertos del hub del USB con la potencia restante dirigida al dispositivo USB-C al que la unidad está conectada
• Clavija mini estéreo de 3.5 mm para conexión de bocinas o micrófono
• Restablece automáticamente la operación desde los modos de hibernación y suspensión
• Compatible con IEEE 802.3az (Consumo eficiente de energía en redes Ethernet)
• Soporta operaciones Dúplex y Semi-dúplex
• Soporta Checksum Offload Engine [COE] del módulo IPv4 e IPv6 para reducir la carga del CPU
• Soporta Wake-on-LAN
• Conectar y Usar—No requiere alimentación externa, controladores o software

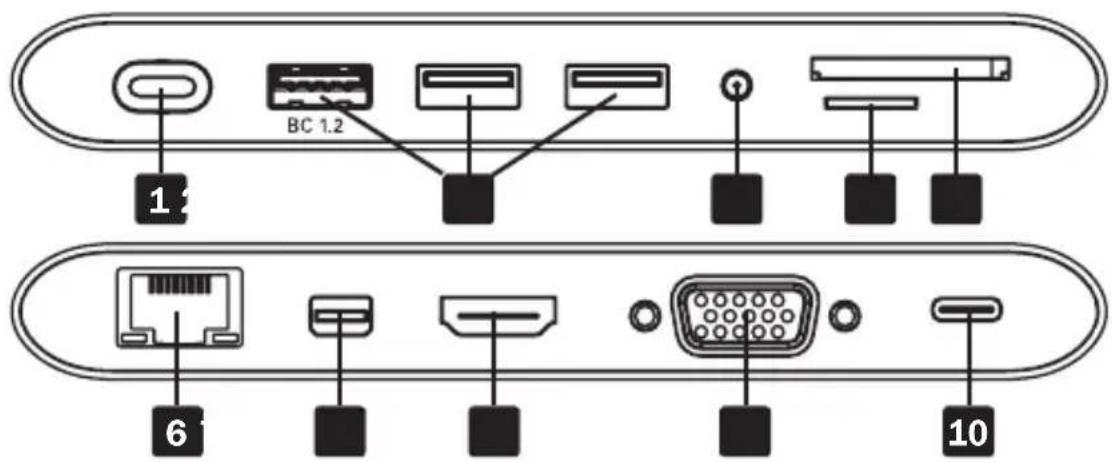

Vista General del Producto

1 Puerto USB-C (Macho): Se conecta al dispositivo USB-C
2 Puertos USB 3.0 (Hembra): Conecte hasta a 3 periféricos USB*
3 Puerto de 3.5 mm Mini Estéreo (Hembra): Se conecta a una bocina o micrófono
4 Ranura para Tarjeta de Memoria Micro SD: Inserte una tarjeta de memoria Micro SD
5 Ranura para Tarjeta de Memoria SD / MMC: Inserte una tarjeta de memoria SD / MMC
6 Puerto RJ45 (Hembra): Se conecta a una red 10/100/1000 Mbps
7 Mini DisplayPort (Hembra): Se conecta a un monitor mDP
8 Puerto HDMI (Hembra): Se conecta a un monitor HDMI
9 Puerto VGA (Hembra): Se conecta a un monitor VGA
10 Puerto de Carga USB-C (Hembra): Conecta un dispositivo al cargador USB-C

*10W de potencia están dedicados a los puertos USB 3.0 cuando se conecta un cargador USB al puerto de carga USB-C. El puerto del hub BC 1.2 soporta hasta 5V 1.5A (7.5W). Los otros dos puertos soportan hasta 5V 0.9A (4.5W) cada uno. Cuando sale la potencia máxima de un puerto, la potencia de los otros puertos se reduce. Los tres puertos no serán capaces de proporcionar alimentación completa simultáneamente, lo que significa que puede necesitarse alimentación externa para algunos de los periféricos conectados.

Instalación

Notas:

• Solo se puede conectar un monitor a la vez
• Cuando se conecta a la alimentación a través de un puerto de carga USB-C, se dedican 15W a la estación de conexión y los periféricos USB conectados. La potencia restante se usa para cargar dispositivos USB-C conectados.
• Para ver los cables sugeridos, consulte la sección Accesorios Opcionales.

- Cuando la unidad esté conectada al puerto USB-C en su computadora y a una red mediante cableado Cat5e / Cat6, se establecerá automáticamente una conexión de red. Si no se realiza la conexión, puede establecer una manualmente en la página de configuración de red de su computadora. Por ejemplo, en una Mac, usted navegaría por la Sección de Red que se encuentra en Preferencias del Sistema, haga click en el botón de "Assist Me" [Ayúdame] para invocar al Asistente de Configuración de Red, luego siga las instrucciones para establecer una conexión.

1. Conecte el puerto USB-C al puerto USB-C en su laptop, tableta u otro dispositivo.
2. Conecte el puerto VGA al puerto VGA en su monitor usando un cable VGA. 0

3. Conecte el puerto HDMI al puerto HDMI en su monitor usando un cable HDMI. 0

4. Conecte el puerto mDP al puerto mDP en su monitor usando un cable mDP.

5. Conecte los puertos USB 3.0 del hub a los periféricos USB.

6. Conecte el puerto RJ45 a la red Ethernet usando un cable UTP.

7. Conecte el puerto de 3.5 mini stereo a una bocina o micrófono usando un cable de audio de 3.5 mm.

8. Inserte una tarjeta Micro SD y/o SD / MMC en la ranura correspondiente para acceder a una memoria externa.

9. Cargue un dispositivo conectando su cargador USB-C al puerto USB-C del adaptador.

Especificaciones

Conectores de Entrada

USB USB-C (M)
Cargando USB-C (F)

Conectores de Salida

USB-A (3x) USB-A (F)
Ethernet RJ45 (F)
VGA VGA (F)
HDMI HDMI (F)
Mini DisplayPort mDP (F)
Audio Mini Estéreo de 3.5 mm (F)
Tarjetas de Memoria Micro SD, SD/MMC

Ambiental

Temperatura de Operación 0° a 45°C
Humedad de Operación 10% a 85%
Temperatura de Almacenamiento	-10° a 70°C
Humedad de Almacenamiento 5% a 90%

Requerimientos de Energía

Puerto de Carga USB-C

Soporta entrada de hasta 20V 5A (100W)*

*Se dedican 15W de potencia a la unidad: 5W para la operación de la unidad y 10W a los tres puertos USB del hub. La potencia restante va al dispositivo USB-C al que la unidad esté conectada.

Garantía

Garantía limitada por 3 años

TRIPP LITE garantiza por tres (3) años desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
