BEDIENUNGSANLEITUNG U442DOCK11S Tripp Lite

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Espanol 13

Français 24

Italiano 46

Lieferumfang

U442-DOCK11-S
- Benutzerhandbuch

Optionales Zubehör

• N201-Series Cat6 Gigabit Snagless Patchkabel
• P566-Series HDMI-zu-DVI Adapterkabel
• P569-XXX-CERT* Series Hochgeschwindigkeits-HDMI-Kabel
  U322-Series USB-A/B-Gerätekabel
  U326-Series USB-Micro-B-Gerätekabel
• U420-003-G2-5A USB 3.2 Gen 2 (10 GBit/s) USB-C-M/M-Kabel von 3 Fuß (0,9m) mit einer Leistung von 5 A
• U428-003 USB 3.2 Gen 1 (5 GBit/s) Kabel, USB-C-zu-USB-A-M/M, 3 Fuß (0,9 m)

*XXX steht für die Länge in Fuß (z.B. 003 für 3 Fuß, 006 für 6 Fuß usw.).

Systemanforderungen

• Computer mit USB-C® -Anschluss, der den USB DisplayPort Alternativer Modus unterszt
• DVI*- oder HDMI-Monitor
• Ethernet-Network mit Geschwindigkeiten von bis zu 10/100/1.000 MBit/s

*Erfordert einen Adapter. Siehe Optionales Zubehör für weitere Informationen.

USB Type-C® und USB-C® sind eingetragene Marken des USB Implementers Forum

Produktmerkmale

• Unterstützung den USB DisplayPort Alternativer Modus für den Anschluss eines HDMI-Monitors
• Unterstützung den Anschluss eines DVI-Monitors (HDMI-zu-DVI Adapter erforderlich, separat erhältlich)
• HDMI-Anschluss unterstützen bei 30 Hz 4K-UHD-Videoauflösungen von bis zu 3.840 x 2.160
• Ethernet-Anschluss unterstützenchtchte Netzwerkgeschwindigkeiten von 10/100/1.000 MBit/s
• USB-A-Hub-Ports unterstützt Datenübertragungen von bis zu 5 GBit/s
• Micro SD- und SD/MMC-Speicherkartensteckpläte ermöglich den Zugriff auf externen Speicher
• Der USB-C-Anschluss unterszt USB 3.2 Gen1-Datenübertragungsraten von bis zu 5 GBit/s und eine Leistungsaufnahme von bis zu 20 V, 3 A (60W)

Produktmerkmale

• Automatische Wiederaufnahme des Betriebs aus dem Ruhezustand und dem Suspend-Modus
• Entspricht IEEE 802.3az (Energieeffizientes Ethernet)
• Unterschiedt Voll- und Halbduplexbetrieb
• Unterschiedt IPv4- und IPv6-Pack Checksum Offload Engine (COE) zur Reduzierung der CPU-Auslastung
• Unterstützung Wake-on-LAN
• Plug-and-Play-Betrieb - Software, Treiber oder externe Stromversorgung ist nicht erforderlich

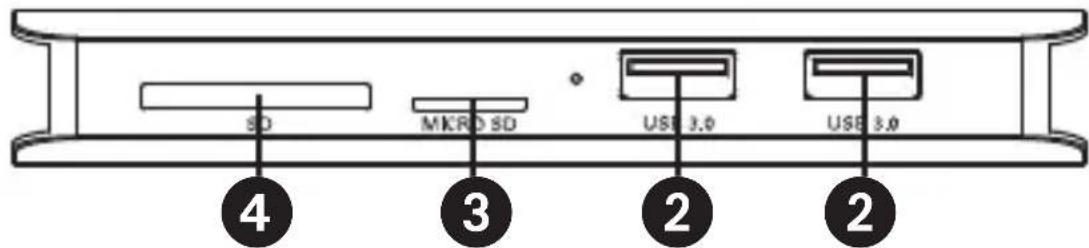

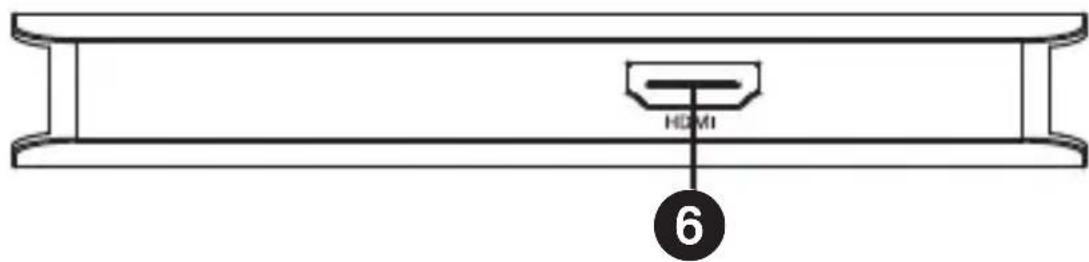

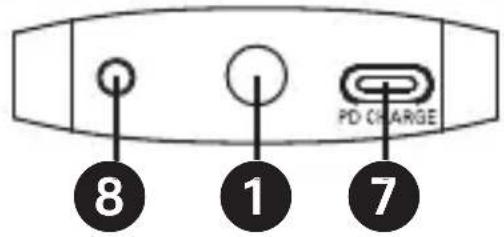

Produktüberblick

USB-B-C-Steckverbinder mit eingebautemKabel
USB-A-Anschlüsse
3 Micro-SD-Speicher-kartensteckplätze
SD/MMC-Speicher-kartensteckplatz

RJ45-Ethernet-Netzwerkanschluss
6 4K-HDMI-Anschluss
USB-C-Daten-/Ladeanschluss
(Optional) 5-V-DC-Power-Jack

Installation

Anmerkungen:

• Beide Speicherkartensteckplätze können gleichzeitig verwendet werden.
• Wenn Sie das Gerät über den USB-C-Ladeanschluss an eine Wechselstromquelle anschließen, stehen 5 W für die Dockingstation und die angeschlossene USB-Peripherie zur Verfügung. Die verbleibende Energie wird zum Aufladen des angeschlossenen USB-C-Geräts verwendet.
• Empfohlene Kabel finden Sie im Abschnitt Optionales Zubehör.
• Wenn das Gerät über ein Cat5e/6-Kabel mit dem USB-C-Anschluss Ihr's Computers und einem Netzwerk verbunden ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine herstellen, indem Sie zur Seite mit den Netzwerkeinstellungen Ihr's Computers gehen. Wenn Sie beispielsweise einen Mac verwenden, navigieren Sie zum Abschnitt Netzwerk in den Systemeinstellungen, klichen auf die Schaltfläche „Assist Me", um den Assistanten für die Netzwerkeinrichtung aufzurufen, und folgen dann den Anweisungen, um eine Verbindung herzustellen.
• Wenn für ihre Installation zusätzlicher Strom bestehtigt wird, ist das U442-DOCK11-S mit vom Benutzer bereitgestellten 5-V-DC-Power-Jacks kompatibel, die mit einem Ausgangsstecker von 3,5 × 1,35 × 9,5 mm mit positiver Spitze und negativer Hülse ausgestattet sind.

Installation

1. Verbinden Sie das integrierte USB-C-Kabel mit dem USB-C-Anschluss Ihres Laptops, Tablets oder anderen Geräts.
2. Verwenden Sie ein HDMI-Kabel, um einen Monitor oder ein Display an den HDMI-Anschluss des Geräts anzuschreiben.
3. Schließen Sie die USB-Peripherie an die USB-A-Hub-Anschlüsse des Geräts an.
4. Für eine Ethernet-Verbindung verwenden Sie ein Cat5e/6-UTP-Kabel zum Anschluss an den RJ45-Anschluss des Geräts.
5. Stecken Sie Micro-SD- oder SD/MMC-Karten in die entsprechenden Steckplätze, um auf den externen Speicher zuzugreifen.
6. Laden Sie ein Gerät auf, indem Sie ein USB-C-Ladegerät an den USB-C-Anschluss des Geräts anschließen. Der USB-C-Anschluss kann auch zum Anschluss einer USB-C-Peripherie verwendet werden.

Technische Daten

Eingangssanschlüsse
USB 1 x USB-C (Stecker)
DC-Anschluss DC-Leistung (Buchse)
Ausgangsanschlüsse
USB-A 2 x USB-A (Buchse)
USB-C 1 x USB-C (Buchse)
HDMI 1 x HDMI (Buchse)
Speicherkarten 1 x Micro-SD, 1 x SD/MMC
Ethernet 1 x RJ45
Umgebungsinformationen
Betriebstemperatur 0° bis	55 °C (32 °bis 131 °F)
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur -10° bis	-70 °C (14 °bis 158 °F)
Luftfeuchtigkeit bei Lagerung	5 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Stromanforderungen
USB-C-Ladeanschluss Unter	rstützt bis zu 20 V, 3 A (60 W) Eingang*
DC-Anschluss 5 V, 2 A

*Eine Leistung von 5 W wird dem Gerät zugewiesen; die verbleibende Leistung Goes an das USB-C-Gerät, an das die Anlage angeschlossen ist.

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) solcher fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN
GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER
MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Eine Staaten gestatten keine Beschänkung oder keinen Ausschluss
stillschweigender Gewährleistungen; daß kann es sein, dass die oben genannten Beschänkungen oder Ausschlüsse auf den Käfer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN Auf DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE Compliance-Informationen für Kunden und Verwerter (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsatzalter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn diese letztendlich zu Abfall werden.

Die Verwendung these Geräts für lebenserhaltende Systeme, beiten der Ausfall des Geräts den Ausfall des Lebenserhaltungssystemsverursachen oder dessen Sicherheit beziehungsweise Wirksamkeitbedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.
