MODE D'EMPLOI U442DOCK11S Tripp Lite

• Manuel d'utilisation

• Câbles de brassage anti-coupure Cat6 Gigabit de la série N201

• Câbles adaptateurs HDMI vers DVI de la série P566

• Câbles HDMI haute vitesse de la série P569-XXX- CERT*

• Câbles pour périphériques USB A/B de la série U322

• Câbles pour périphériques USB Micro-B de la série U326

• Câble USB 3.2 Gen 2 (10 Gbit/s) USB-C M/M avec capacité de 5 A, 0,9 m (3 pi) U420-003-G2-5A

• Câble USB 3.2 Gen 1 (5 Gbit/s), USB-C vers USB-A M/M, 0,9 m (3 pi) U428-003 *XXX représente la longueur, en pieds (par exemple, 003 pour 3 pi., 006 pour 6 pi., etc.).26 Conguration système requise

• Ordinateur équipé d'un port USB-C

qui prend en charge le mode alternatif USB DisplayPort.

• Moniteur DVI* ou HDMI

• Réseau Ethernet avec des vitesses allant jusqu'à 10/100/1000 Mbit/s *Nécessite un adaptateur. Voir Accessoires en option pour plus d'informations. USB Type-C

sont des marques déposées de l'USB Implementers Forum.27 Caractéristiques du produit

• Prise en charge du mode alternatif USB DisplayPort pour la connexion d'un moniteur HDMI

• Permet la connexion d'un moniteur DVI (adaptateur HDMI vers DVI requis, vendu séparément)

• Le port HDMI prend en charge les résolutions vidéo 4K UHD jusqu'à 3840 x 2160 @ 30 Hz

• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbit/s

• Les ports USB-A du hub prennent en charge un taux de transfert de données jusqu'à 5Gbit/s

• Les emplacements pour cartes mémoire Micro SD et SD/MMC permettent d'accéder à la mémoire externe

• Le port USB-C prend en charge les taux de transfert de données USB 3.2 Gen1 jusqu'à 5Gbps, et l'alimentation électrique jusqu'à 20V 3 A (60 W)28 Caractéristiques du produit

• Reprise automatique depuis les modes d'hibernation et de suspension

• Conforme à la norme IEEE 802.3az (Ethernet Économe en énergie)

• Prise en charge du fonctionnement full-duplex et half-duplex

• Prise en charge du moteur COE (Checksum Ooad Engine) IPv4 et IPv6 pour réduire la charge du processeur

• Prise en charge de la fonction Wake-on-LAN

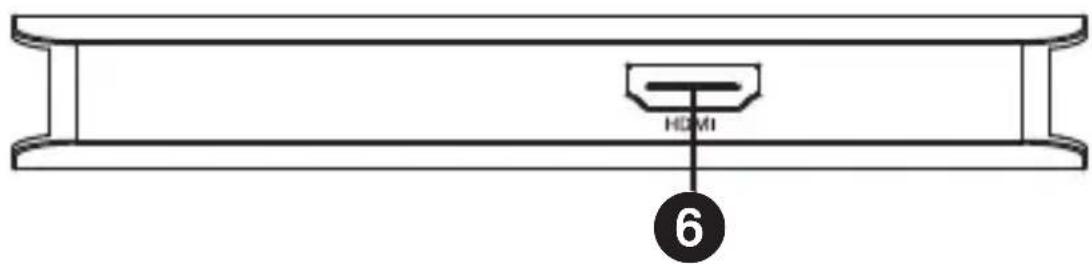

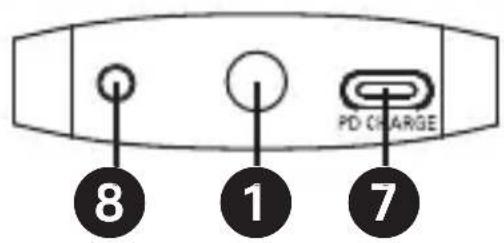

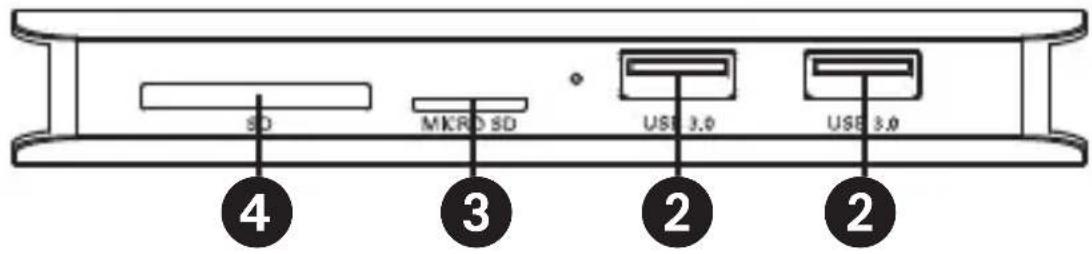

• Plug and play - aucun logiciel, pilote ou alimentation externe requis29 Vue d'ensemble du produit

Connecteur USB-C avec câble intégré

Fente pour carte mémoire Micro SD

Fente pour carte mémoire SD/MMC

Port réseau Ethernet RJ45

Port de données/ chargement USB-C

(Optionnel) Prise d'alimentation 5VCC

Installation Remarques :

• Les deux emplacements pour carte mémoire peuvent être utilisés en même temps.

• Lorsqu'elle est connectée à une source d'alimentation AC par le biais du port de charge USB-C, 5 W sont dédiés à la station d'accueil et aux périphériques USB connectés. La puissance restante est utilisée pour charger le périphérique USB-C connecté.

• Voir la section Accessoires optionnels pour les câbles suggérés.

• Lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6 une connexion réseau est automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en accédant à la page des paramètres réseau de votre ordinateur. Par exemple, si vous utilisez un Mac, accédez à la section Réseau dans les préférences système, cliquez sur le bouton « M’aider » pour accéder à l'Assistant de conguration réseau, puis suivez les instructions pour établir une connexion.

Si une alimentation supplémentaire est nécessaire pour votre installation, la U442-DOCK11-S est compatible avec les prises d'alimentation 5 V CC fournies à l'utilisateur et équipées d'une che de sortie 3,5 x 1,35 x 9,5 mm avec une extrémité positive et un manchon négatif.31 Installation

1. Connectez le câble USB-C intégré au port

USB-C de votre ordinateur portable, tablette ou autre appareil.

2. Utilisez un câble HDMI pour connecter un

moniteur ou un écran au port HDMI de l'appareil.

3. Connectez les périphériques USB aux ports

USB-A du hub de l'appareil.

4. Pour une connexion Ethernet, utilisez un

câble UTP Cat5e/6pour vous connecter au port RJ45 de l'appareil.

5. Insérez des cartes Micro SD ou SD/MMC dans

les fentes correspondantes pour accéder à la mémoire externe.

6. Chargez un appareil en connectant un

chargeur USB-C au port USB-C de l'appareil. Le port USB-C peut également être utilisé pour connecter un périphérique USB-C.32 Caractéristiques Connecteurs d'entrée USB 1x USB-C (mâle) Port CC Alimentation CC (femelle) Connecteurs de sortie USB-A 2x USB-A (femelle) USB-C 1x USB-C (femelle) HDMI 1x HDMI (femelle) Cartes mémoire 1x Micro SD, 1x SD/MMC Ethernet 1x RJ45 Environnement Température de fonctionnement 0 à 55 °C (32 à 131 °F) Taux d'humidité de fonctionnement 10 % à 85 % HR, sans condensation Température de stockage -10 à 70 °C (14 à 158 °F) Taux d'humidité de stockage 5 % à 90 % HR, sans condensation Exigences en matière d'alimentation Port de charge USB-C Prend en charge une entrée jusqu'à 20 V 3 A (60 W)* Port CC 5 V 2 A *La puissance de 5 W est dédiée à l'appareil ; le reste de la puissance est destiné au périphérique USB-C auquel l'appareil est connecté.33 Garantie limitée de 3ans Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque. SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de prots ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes logicielles, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres. Garantie34 Informations de conformité DEEE pour les clients et les recycleurs (Union européenne) Dans le cadre de la directive sur les Déchets d'Équipements Électriques et Électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)

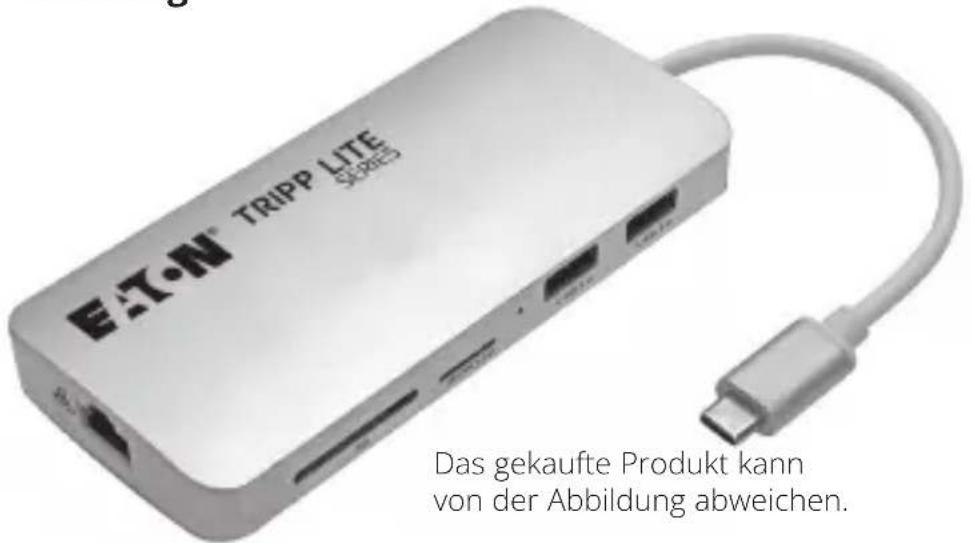

• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en n de vie L'utilisation de cet équipement dans des applications de maintien des fonctions vitales où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne la défaillance de l'équipement de maintien des fonctions vitales ou aecte de manière signicative sa sécurité ou son ecacité n'est pas recommandée. Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modiées sans préavis. Garantie Eaton 1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com © 2023 Eaton Tous droits réservés. Publication n° 23-08-335 / 93-37BC_RevD Septembre 2023 Eaton est une marque déposée. Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.35 Benutzerhandbuch English 1 Español13 Français24 Italiano 46 Das gekaufte Produkt kann von der Abbildung abweichen. Modell: U442-DOCK11-Sl USB 3.2 Gen 1 USB-C-Dockingstation aus Aluminium PD-Aufladung36 Lieferumfang Optionales Zubehör
