MANUALE UTENTE U442DOCK11S Tripp Lite

Il prodotto acquistato
può di erire dall'imagine.

English 1

Espanol 13

Francais 24

Deutsch 35

Contenuto della confezione

U442-DOCK11-S
- Manuale utente

Accessorio opzionali

Cavi patch antigroviglio serie N201 Cat6 Gigabit
- Cavi adattatori da HDMI a DVI serie P566
Cavi HDMI ad alta velocità série P569-XXX-CERT*
- Cavi per dispositivi USB A/B serie U322
- Cavi per dispositivi USB Micro-B serie U326
- Cavo USB 3.2 Gen 2 (10 Gbps) USB-C M/M U420-003-G2-5A con classificazione 5 A, 0,9 m (3 piedi)
- Cavo USB 3.2 Gen 1 (5 Gbps) U428-003, da USB-C a USB-A M/M, 0,9 m (3 piedi)

*XXX rappresenta la lunghezza, in piedi (ad esempio, 003 per 3 piedi, 006 per 6 piedi, ecc.)

Requisiti di sistema

• Computer con porta USB-C® che supporta la modalità alternatively USB DisplayPort
• Monitor DVI* o HDMI
• Rete Ethernet con velocità fine a 10/100/1000 Mbps

*Richiede un adattatore. Per maggiori informazioni, vindere la sezione Accessori opzionali.

USB di tipo C® e USB-C® sono marchi registrati di USB Implementers Forum

Caratteristiche del prodotto

• Supporta la modalità alternata USB DisplayPort per collegare un monitor HDMI
• Supporta il collegamento di un monitor DVI (è necessario un adattatore da HDMI a DVI, venduto separatamente)
  · Porta HDMI che supporta risoluzioni video 4K UHD sono a 3840 x 2160 @ 30 Hz
• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps
• Porte hub USB-A hub con supporto a velocità di trasferimento dati fino a 5 Gbps
• Slot per schede di memoria Micro SD e SD/MMC che consentono l'accesso alla memoria esterna
• Porta USB-C con supporto a velocità di trasferimento dati USB 3.2 Gen1 sono a 5 Gbps e alimentazione sono a 20 V 3 A (60 W)
• Ripresa automatica del funzionamento dalle modalità di iberazione e sospensione

Caratteristiche del prodotto

• Conformità a IEEE 802.3az (Energy Efficient Ethernet)
• Supporto a operazioni full-duplex e half-duplex
• Supporto a pacchetti IPv4 e IPv6 Checksum Offload Engine (COE) per ridurre il carico della CPU
• Supporto a Wake-on-LAN
• Plug and play: non sono necessari software, driver o alimentazione esterna

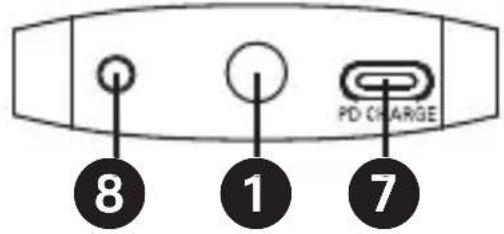

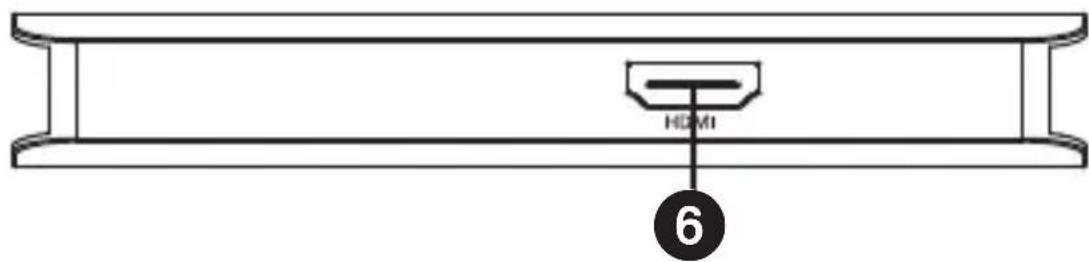

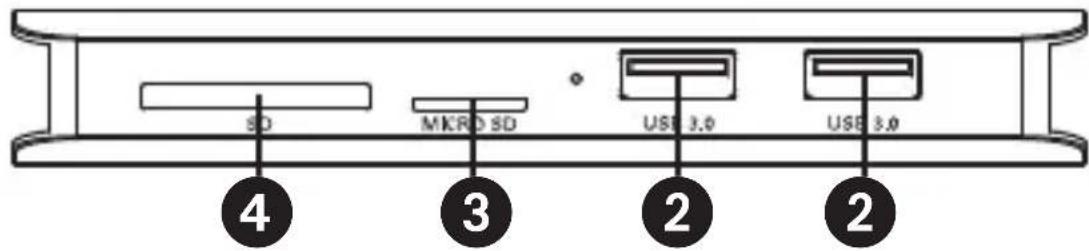

Panorama del prodotto

1 Connettore USB-C con cavo incorporado
Porte USB-A
Micro SD Memory Card Slot
Slot per scheda di memoria SD/MMC

Porta di rete Ethernet RJ45
6 4 K Porta HDMI
7 Porta dati/ Caricamento USB-C
(Opzionale) Alimentazione 5 V CC jack

Installazione

Note:

• Entrambi gli slot delle schede di memoria possono essere utilizzati contemporaneamente;
• Quando è collegato a una fonte di alimentazione CA tramite la porta di ricarica USB-C, 5 W sono dedicati alla docking station e alle periferiche USB collegiate; L'energia rimanente viene utilizzata per caricare il disposativo USB-C collegato;
• Vedere la sezione Accessori opzionali per i cavi suggeriti;
• Quando l'unità è collegata alla porta USB-C del computer e a una retetramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete; Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Ad esempio, seutilizza un Mac, navighi alla sezione rete che si trova nelle Preferenze di Sistema, faccia clic sul pulsante 'Assistimi' per accedere all'Assistente di configurazione rete, quando segua le istruzioni per stabilire una connessione.
• Se per la sua installation è necessaria un'alimentazione supplementare, U442-DOCK11-S è compatibile con i jack di alimentazione 5 V CC forniti dall'utente e dotati di una spina di uscita 3,5 × 1,35 × 9,5 mm con punta positiva e manicotto negativo.

Installazione

1. Colleghi il cavo USB-C incorp.orato alla porta USB-C del suo computer portatile, tablet o altri dispositivo.
2. Utilizzi un cavo HDMI per collegare un monitor o uno schermo alla porta HDMI dell'unità.
3. Colleghi le periferiche USB alle porte hub USB-A dell'unità.
4. Per una connessione Ethernet, utilizi un cavo UTP Cat5e/6 da collegare alla porta RJ45 dell'unità.
5. Inserisca le schede Micro SD o SD/MMC nei rispetti slot per accedere alla memoria esterna.
6. Carichi un dispositivo collegando un caricatore USB-C alla porta USB-C dell'unità. La porta USB-C può essere utilizzataanche per collegare una periferica USB-C.

Specifiche

Connettori di ingressso
USB 1x USB-C (maschio)
CC Porto CC Alimentazione	(femmina)
Connettori di uscita
USB-A 2x USB-A (femmina)
USB-C 1x USB-C (femmina)
HDMI 1x HDMI (femmina)
Schede di memoria 1x Micro SD, 1x SD/MMC
Ethernet 1x RJ45
Condizioni ambientali
Temperatura di funzionamento	Da 32° a 131 °F (da 0° a 55 °C)
Umidità di funzionamento	Dal 10% all'85% RH, non condensante
Temperatura di conservazione	Da 14° a 158 °F (da -10° a 70 °C)
Umidità di conservazione	Dal 5% al 90% RH, non condensante
Requisiti di alimentazione
Porta di ricarica USB-C Suppporta fino a 20 V 3 A (60 W) Ingresso*
Porta CC 5 V 2 A

*5W di potenza sono dedicati all'unità; la potenza restante va al disposativo USB-C a cui è collegata l'unità.

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni alla data di acquire iniziale. Il nostro obbligo ai sensi della presente garanzia è limitato alla riparazione o alla sostituzione (a nostra esclusiva discrezione) di qualiasi prodotto che presenti tali difetti. Prima di inviare un prodotto per la riparazione, visitare Triplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualiasi modo alterate o modificate.

SALVO QUANTO QUI PREDIPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITA PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o escludioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI DELLA POSSIBILITA DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, iosti delle sostituzioni, i reclami di terzi o altro.

Garanzia

WEEE Informazioni sulla conformità per i clienti e i riciclatori (Unione Europea)

Ai sensi della Direttiva sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (WEEE) e dei regolamenti attuativi, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Inviare le vecchie apparecchiature per il ricicchio su base uno per uno, a parità di condizioni (questo varia a seconda del paese)
• Inviare la nuova apparecchiatura al riciclo quando esta diventa un rifiuto.

Si sconsiglia l'uso di但这a apparecchiatura nelle applicazioni di supporto vitale, dove si puòvolmente prevedere che un guasto di但这a apparecchiatura provochi il guasto dell'apparecchiatura di supporto vitale o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton adotta una politica di continuo miglioramento. Le specifiche sono soggette a modifiche alla preavviso.
