MANUALE UTENTE U44406NVGUC Tripp Lite
Adattatori USB 3.2 Gen 1 da USB-C a VGA
Modelli:
U444-06N-V-C
U444-06N-VB-C
U444-06N-VU-C
U444-06N-VUB-C
U444-06N-VGU-C
U444-06N-VGUB-C
USB Type-C® e
USB-C® sono marchi registrati di USB
Implementers Forum.
English 1
Español 9
Français 17
Deutsch 25
EAT·N

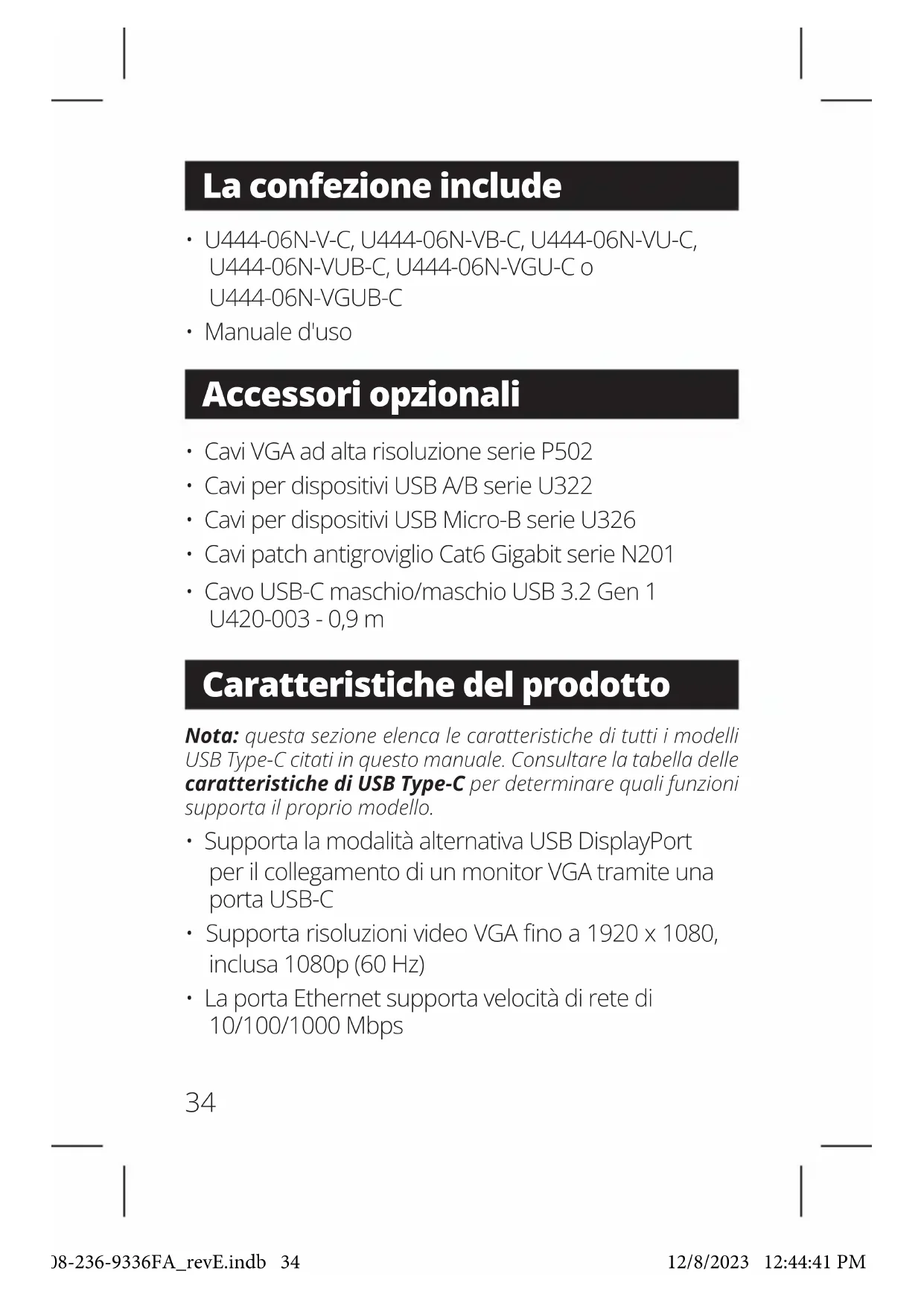

La confezione include
• U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C o U444-06N-VGUB-C
- Manuale d'uso
Accessori opzionali
• Cavi VGA ad alta risoluzione serie P502
• Cavi per dispositivi USB A/B serie U322
• Cavi per dispositivi USB Micro-B serie U326
• Cavi patch antigroviglio Cat6 Gigabit serie N201
• Cavo USB-C maschio/maschio USB 3.2 Gen 1 U420-003 - 0,9 m
Caratteristiche del prodotto
Nota: questa sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consultare la tabella delle caratteristiche di USB Type-C per determinare quali funzioni supporta il proprio modello.
- Supporta la modalità alternativa USB DisplayPort per il collegamento di un monitor VGA tramite una porta USB-C
• Supporta risoluzioni video VGA fino a 1920 x 1080, inclusa 1080p (60 Hz) - La porta Ethernet supporta velocità di rete di 10/100/1000 Mbps
34
Caratteristiche del prodotto
• Le porte hub USB-A e USB-C supportano velocità di trasferimento dati fino a 5 Gbps; retrocompatibili con le generazioni USB precedenti
- La porta USB-C supporta sia il trasferimento dati che la ricarica USB Power Delivery (PD) con un'alimentazione fino a 20 V 3 A (60 W)
- Plug and play: non sono necessari software o driver
Caratteristiche USB Type-C
Nota: quando l'unità è collegata alla porta USB-C del computer e a una rete tramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema, fare clic sul pulsante "Assistimi" per accedere all'assistente di configurazione della rete, poi seguire le istruzioni per stabilire una connessione.
- Collegare il connettore USB Type-C dell'adattatore alla porta USB-C del computer portatile, tablet o altro dispositivo compatibile.
- Collegare la porta VGA dell'adattatore alla porta VGA del monitor utilizzando un cavo VGA (come i cavi VGA serie P502).
- Caricare il dispositivo collegando il caricatore USB-C alla porta USB-C dell'adattatore.*
- Collegare un dispositivo USB alla porta hub USB-A dell'adattatore.*
- Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 della serie N201).**
*La porta USB-C per i modelli U444-06N-VU-C e U444-06N-VUB-C supporta sia il trasferimento dati che la ricarica.
**Vedere la tabella delle caratteristiche di USB Type-C per le caratteristiche supportate dal prodotto.
Specifiche
| Modelli | U444-06N-V-C/U444-06N-VB-C | U444-06N-VU-C/U444-06N-VUB-C | U444-06N-VGU-C/U444-06N-VGUB-C |
| Connettori di ingresso | |||
| USB USB-C | (maschio) | USB-C(maschio) | USB-C(maschio) |
| Supporto per la ricarica della porta USB-C | S S S | ||
| Supporto dati della porta USB-CN S N | |||
| Connettori di uscita | |||
| VGA VGA | (femmina) | VGA(femmina) | VGA(femmina) |
| USB N/A USB-A | (femmina) | USB-A(femmina) | |
| Ethernet N/A N/A RJ45 | (femmina) | ||
| Condizioni ambientali | |||
| Temperatura di esercizio Da 0 °C | a 45 °C (da 32 °F a 113 °F) | ||
| Umidità operativa Dal 10% all'85% | RH, non condensante | ||
| Temperatura di conservazione Da | -10 °C a 70 °C (da 14 °F a 158 °F) | ||
| Umidità di conservazione Dal 5% | al 90% RH, non condensante | ||
| Requisiti di alimentazione | |||
| Porta di ricarica USB-C Supporta un ingresso fino a 20 V 3 A (60 W) | |||
| Porta USB-A | N/A | Fornisce un'uscita fino a 5 V 1 A (5 W) | |
Garanzia
GARANZIA LIMITATA DI 3 ANNI
Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti.
Prima di inviare un prodotto per la riparazione, visitare
Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.
SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO.
In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.
SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI
DELLA POSSIBILITÀ DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.
Garanzia
Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)
In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:
- Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)
- Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.
Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.
Eaton adotta una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.
Tutti i diritti riservati
Pubblicazione n.
23-08-236
93-36FA_RevE
Dicembre 2023
9336FA
Eaton è un marchio registrato.
Tutti i marchi sono di proprietà dei rispettivi titolari.
