Caractéristiques techniques	Station d'accueil Tripp Lite U44406NVGUC avec ports USB-C et USB-A, prise en charge de la vidéo 4K, et compatibilité avec divers systèmes d'exploitation.
Utilisation	Conçue pour connecter plusieurs périphériques à un ordinateur via un seul port USB-C, idéale pour les professionnels et les utilisateurs à domicile.
Maintenance et réparation	Pas de maintenance requise, mais en cas de problème, contacter le support technique de Tripp Lite pour assistance.
Sécurité	Équipée de protections contre les surcharges et les courts-circuits pour assurer la sécurité des appareils connectés.
Informations générales	Vérifier la compatibilité avec votre appareil avant l'achat, et consulter le manuel d'utilisation pour une installation correcte.

FOIRE AUX QUESTIONS - U44406NVGUC Tripp Lite

Quelles sont les compatibilités de la station d'accueil Tripp Lite U44406NVGUC ?

La station d'accueil Tripp Lite U44406NVGUC est compatible avec la plupart des ordinateurs portables et appareils dotés de ports USB-C, y compris les systèmes Windows et macOS.

Comment brancher la station d'accueil à mon ordinateur portable ?

Pour brancher la station d'accueil, connectez le câble USB-C fourni à votre ordinateur portable et à la station d'accueil. Assurez-vous que les deux appareils sont sous tension.

Puis-je utiliser plusieurs moniteurs avec cette station d'accueil ?

Oui, la Tripp Lite U44406NVGUC prend en charge plusieurs moniteurs, selon les capacités de votre ordinateur portable et les ports disponibles sur la station d'accueil.

Que faire si la station d'accueil ne se connecte pas à mon ordinateur ?

Vérifiez que le câble USB-C est bien connecté et que votre ordinateur est compatible. Essayez également de redémarrer votre ordinateur et de tester avec un autre port USB-C.

La station d'accueil charge-t-elle mon ordinateur portable ?

Oui, la Tripp Lite U44406NVGUC prend en charge la fonction de charge pass-through pour les appareils compatibles, permettant de charger votre ordinateur portable tout en l'utilisant.

Comment mettre à jour les pilotes de la station d'accueil ?

Vous pouvez télécharger les derniers pilotes sur le site Web de Tripp Lite ou vérifier automatiquement les mises à jour via le gestionnaire de périphériques de votre système d'exploitation.

La station d'accueil est-elle compatible avec les appareils Android ?

La compatibilité avec les appareils Android dépend des spécifications de l'appareil. Assurez-vous que votre appareil prend en charge le mode DisplayPort Alt et le protocole USB-C.

Que faire si je rencontre des problèmes de connexion audio ?

Vérifiez que les paramètres audio de votre ordinateur sont correctement configurés pour utiliser la sortie audio de la station d'accueil. Assurez-vous également que les haut-parleurs ou les écouteurs sont correctement branchés.

Y a-t-il des limites de vitesse sur les ports USB de la station d'accueil ?

Oui, les ports USB de la station d'accueil Tripp Lite U44406NVGUC offrent des vitesses de transfert de données allant jusqu'à 5 Gbps, en fonction de la norme USB utilisée par vos dispositifs.

Comment réinitialiser la station d'accueil ?

Pour réinitialiser la station d'accueil, déconnectez-la de l'alimentation et de votre ordinateur pendant environ 10 secondes, puis reconnectez-la.

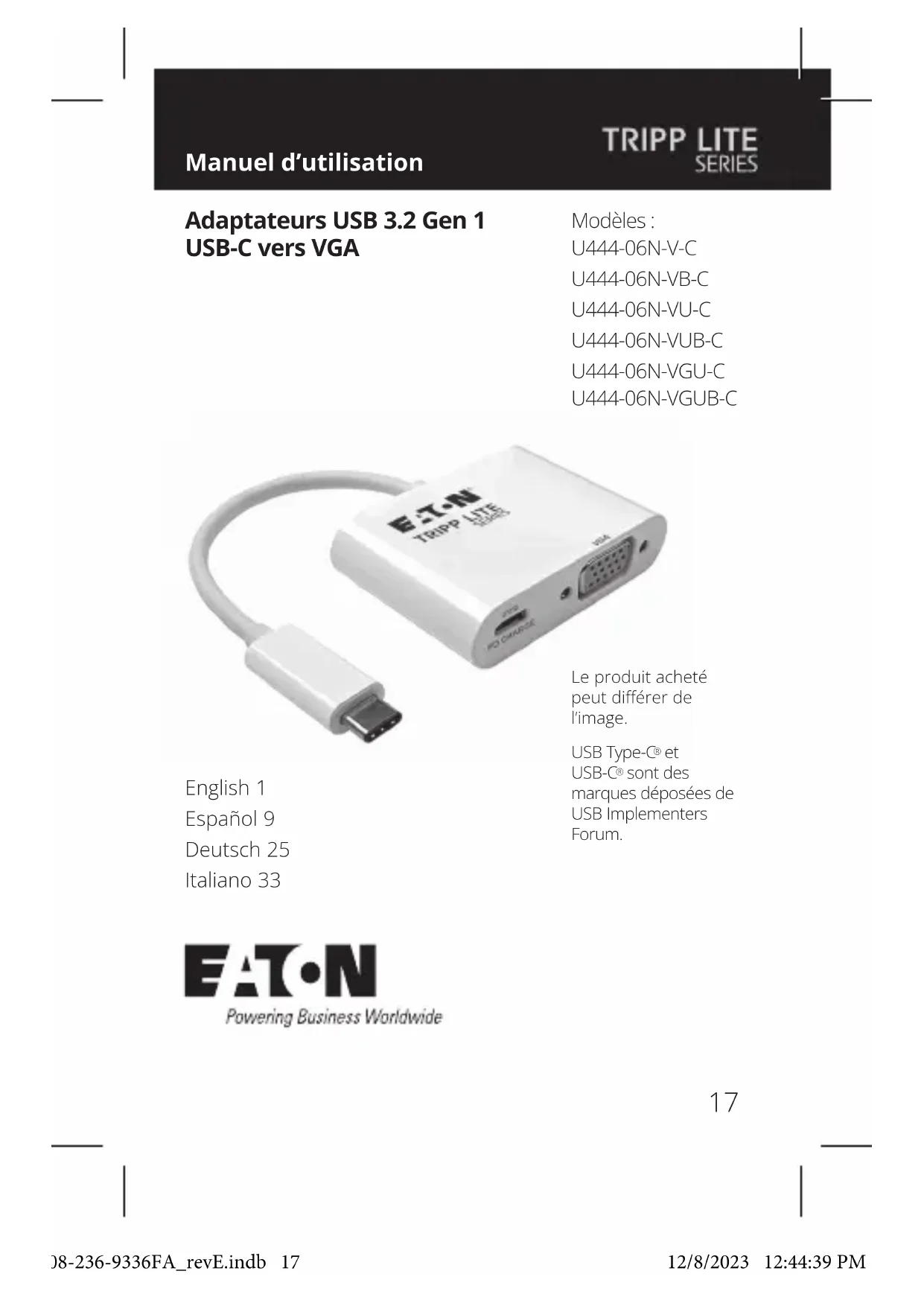

MODE D'EMPLOI U44406NVGUC Tripp Lite

Adaptateurs USB 3.2 Gen 1 USB-C vers VGA

Modèles :

U444-06N-V-C

U444-06N-VB-C

U444-06N-VU-C

U444-06N-VUB-C

U444-06N-VGU-C

U444-06N-VGUB-C

E-T-N TEIPP-LITE HLDG HD CAMPAGE Le produit ac peut différer l'image.

English 1

Español 9

Deutsch 25

Italiano 33

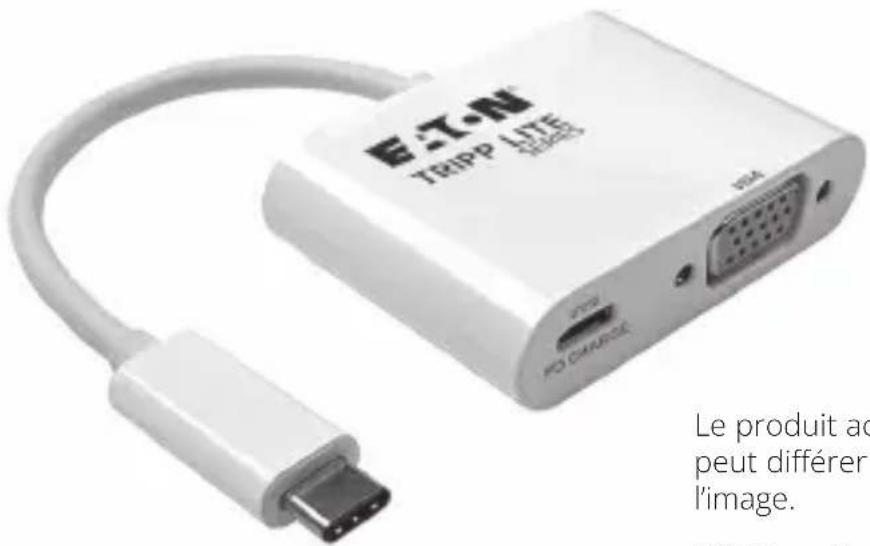

Le produit acheté peut différer de l'image.

USB Type-C® et

USB-C® sont des

marques déposées de

USB Implementers

Forum.

EAT·N

Contenu de l'emballage

• U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C ou U444-06N-VGUB-C
- Manuel d'utilisation

Accessoires disponibles en option

• Câbles VGA haute résolution série P502
- Câbles pour périphériques USB A/B série U322
- Câbles pour périphériques USB Micro-B série U326
- Câbles de brassage anti-coupure Gigabit Cat6 série N201
- Câble USB 3.2 Gen 1 USB-C mâle/mâle U420-003 – 91 cm (3 pieds)

Caractéristiques du produit

Remarque : cette section répertorie les caractéristiques de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau Caractéristiques de l'USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Prend en charge le mode alternatif DisplayPort USB pour connecter un moniteur VGA via un port USB-C
• Prend en charge les résolutions vidéo VGA jusqu'à 1 920 x 1 080, y compris 1080p (60 Hz)
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1 000 Mbit/s

Caractéristiques du produit

• Les ports hub USB-A et USB-C prennent en charge des taux de transfert de données jusqu'à 5 Gbit/s ; rétrocompatible avec les générations USB précédentes
  • Le port USB-C prend en charge à la fois le transfert de données et la charge USB Power Delivery (PD) avec une alimentation jusqu'à 20 V 3 A (60 W)
• Plug and play ; pas de logiciels ou de pilotes requis

Caractéristiques de l'USB Type-C

Modèles	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
Port VGA O O O
Port hub USB-A N O O
Port Gigabit Ethernet N N O
Prise en charge de la charge par port USB-C	O O O
Prise en charge des données par port USB-C	N O N

Installation

Remarque : lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau sera automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section réseau des préférences système, cliquer sur le bouton « M'assister » pour accéder à l'assistant de configuration du réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB Type-C de l'adaptateur sur le port USB-C de votre ordinateur portable, tablette ou autre appareil compatible.
2. Connectez le port VGA de l'adaptateur au port VGA du moniteur à l'aide d'un câble VGA (tel que les câbles VGA série P502).
3. Chargez votre appareil en connectant son chargeur USB-C au port USB-C de l'adaptateur.*
4. Connectez un périphérique USB au port hub USB-A de l'adaptateur.*
5. Connectez le port RJ45 de l'adaptateur à un réseau à l'aide d'un câble UTP (tel que les cables Cat6 série N201).**

*Le port USB-C des modèles U444-06N-VU-C et U444-06N-VUB-C prend en charge le transfert de données et la charge.

**Consultez le tableau Caractéristiques de l'USB Type-C pour connaître les caractéristiques prises en charge par votre produit.

Caractéristiques

Modèles	U44-06N-V-C/U44-06N-VB-C	U44-06N-VU-C/U44-06N-VUB-C	U44-06N-VGU-C/U44-06N-VGUB-C
Connecteurs d'entrée
USB USB-C (mâle) USB-C (mâle) USB-C (mâle)
Prise en charge de la charge par port USB-C	O O O
Prise en charge des données par port USB-C	N O N
Connecteurs de sortie
VGA VGA (femelle) VGA (femelle) VGA (femelle)
USB S.O.		USB-A(femelle)	USB-A(femelle)
Ethernet S.O. S.O. RJ45 (femelle)
Environnement
Température de fonctionnement 0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité en fonctionnement	10 % à 85 % RH, sans condensation
Température de stockage -10 °C à 70 °C (14 °F à 158 °F)
Humidité de stockage 5 % à 90 % RH, sans condensation
Exigences en matière d'alimentation
Port de charge USB-C	Prend en charge jusqu'à 20 V 3 A (60 W)d'entrée
Port USB-A S.O.		Fournit jusqu'à 5 V 1 A (5 W)de sortie

Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre).
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie.

L'utilisation de cet équipement dans des applications de maintien des fonctions vitales où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne une défaillance de l'équipement de maintien des fonctions vitales ou affecte de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés

Publication n°

23-08-236 /

93-36FA_RevE

Décembre 2023

9336FA

Eaton est une marque déposée.

Toutes les marques

commerciales

appartiennent à leurs

propriétaires respectifs.

24

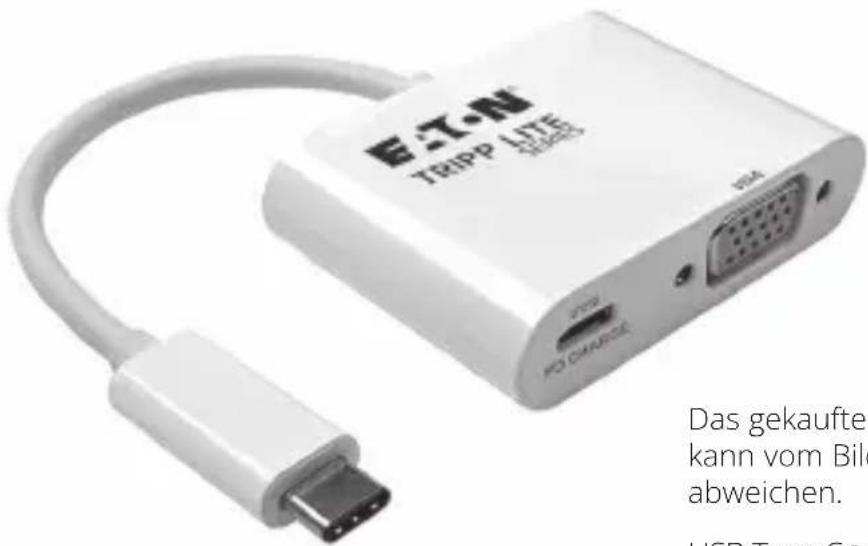

USB 3.2 Gen 1 USB-C-zu-VGA-Adapter
