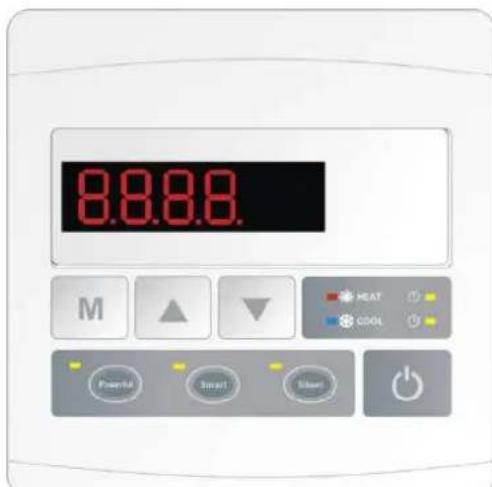

Utilizzare i tasti ▲ e ▼ del controller LED per selezionare la temperatura desiderata (predefinita 28°C). Premere il tasto SET per confermare. È anche possibile scegliere tra le modalità Smart, Powerful o Silent per adattare la potenza di riscaldamento.

Posso controllare la filtrazione con la pompa di calore?

Sì, due opzioni sono disponibili: 1) La pompa di filtrazione si avvia 60 secondi prima del compressore e si ferma 60 secondi dopo. 2) La filtrazione rimane accesa permanentemente finché la pompa di calore è in funzione o in standby. Il parametro P3 permette di scegliere la modalità.

Quale refrigerante viene utilizzato e come ricaricarlo?

Il refrigerante è R32 (GWP=675). È vietato rilasciare questo gas nell'atmosfera. La ricarica deve essere effettuata da un professionista abilitato, in possesso di una licenza operativa R32. Il gas viene ricaricato attraverso la valvola a sfera situata all'interno della macchina.

Cosa fare se la pompa di calore non riscalda?

Verificare prima che la modalità di funzionamento sia impostata su 'Riscaldamento' e non su 'Raffreddamento'. Controllare la temperatura impostata e la portata d'acqua. Consultare il display per rilevare eventuali codici di errore. Assicurarsi che la pompa di filtrazione funzioni e che il rilevatore di flusso sia attivo.

MANUALE UTENTE Bering ASTRALPOOL

controlli di perdite

1. Gli operatori delle apparecchiature che contengono gas fluorurati ad effetto serra con quantità di 5 tonnellate di CO2, equivalenti o superiore e non contiene nelle schiume, devono garantire che il materiale sia stato verificato la presenza di perdite.
2. Per le apparecchiature che contengono gas fluorurati ad effetto serra con quantità di 5 tonnellate di CO2 equivalente o superiore, ma inferiore a 50 tonnellate di CO2 equivalente: controllare almeno agli 12 mesi.

Immagine del CQdell'equivalenza

1. Caricare il totale CO2 in chili e tonnellate.

Caricare il totale \( {\mathrm{{CO}}}_{2} \) in chili e tonnellate	Frequenza di test
Dal 7 a 75 chili di carico \( = \) dal 5 a 50 tonnell	Annuale

Non permettere che il refrigerante R32 entri nell'atmosfera. Si tratta di un gas fluorurato ad effetto coperto dall'accordo di Kyoto, con potenziale di riscaldamento globale (GWP) = 675 - (cfr. Regolamer Comunità europea sul regolamento sui fluoro in serra (UE) n. 517/2014).

Per quanto riguarda la Gas R32, 7.40 chili pars a 5 tonnellate hooigo a controllare agli anno.

Formazione e certificazione

1. Il gestore della relativa domanda deve assicurare che il personale interessato abbia ottenuto la certificazione necessaria, che implica una conoscenza appropriata dei regolamenti e delle norme vigenti, nonché la necessaria competenza in materia di prevenzione delle emissioni e di recupero dei gas fluoruri ad effetto serra e la sicurezza la gestione dell'apparecchiatura del relative tipo e dimensioni.

Conservazione di registri

1. Gli operatori di attrezzatura che è necessario per controllare la presenza di perdite, deve stabilire e Maintainere i record per agli pezzo di tali attrezzatura specificando le seguenti informazioni:

a) La quantità e il tipo di gas fluorurati ad effetto serra installati;
b) Le quantità di gas fluorurati ad effetto serra aggiunte durante l'installazione, manutenzione o assistenza o a causa di perdite;
c) Se la quantità di gas fluorurati ad effetto serra installate sono state riciclate e rigenerate, insieme al nome e l'indirizzo del centro di ricericlaggio o recupero e, se del caso, il numero del certificato;
d) la quantità di gas fluorurati ad effetto serra recuperata
e) L'identità dell'impresa che ha installato, servito, manutenuto e, se del caso riparato o decommissionato le attrezzature, include, se del caso, il numero del proprio certificato;
f) Le date ei risultati dei controlli effettuati;
g) Se l'appareciatura è stata decommissionata, le misure adottate per recuperare e sistemare i gas fluorurati ad effetto serra.

1. L'operaire deve conservare i registri per almeno cinque anni, le imprese che svolgono le attività per gli operatori devono tenere copie dei registri per almeno cinque anni.

Manuale di Installazione e Uso

POMPA DI CALORE PER PISCINE

Pompe à chaleur

BERING

Indice

1. Descrizione
2. Informazioni per il trasporto
3. Specifiche
4. Kit di installmente
5. Posizionamento e collegamento
6. Cablaggio elettrico
7. Avvio della pompa di calore
8. Risoluzione dei problemi
9. Esploso e manutenzione

Grazie per aver scelto la pompa di calorie per piscine BERING per riscaldare la vostra piscina. La pompa cui ne riscalderà l'acqua mantenendone costante la temperatura quando quella ambiente varia tra i -7 e i 43^ .

ATTENZIONE:

• Per quanto concerne funzionamento e manutenzione atteneri a quanto suggerito nel p manuale.
  Utilizzare solamente pezioni di ricambio standard

• Far funzionare il prodotto ed eseguire gli interventi di manutenzione con la frequenza nel presente manuale.

• Svuotare sempre l'acqua presente nella pompa di calore quando la medesima rimane ferma, overo in inverno o quando la temperature ambiente scende molto lo 0^gC . Altrimenti, si corre il rischio di congelamento nell'scambiatore in titanio con un seguente annullamento della garanzia.

• Conservare il controller in un luogo asciutto o chiudere la copertura isolante per proteggerli dall'umidità che potrebbe danneggiarlo.

Avviso IMPORTANTE:

• Tenere sempre la pompa in un luogo ben ventilato e lontano da agli possibile causa di incendio.
  Non operare saldature sui tubi se vi è ancora del gas refrigerante all'interno dell'apparecchiatura. Si prega di non effettuare una ricarica di gas in luoghi angusti.
• Svuotare sempre l'acqua presente nella pompa di calorie quando la medesima rimane ferma, ovvero in inverno o quando la temperature ambiente scende tanto lo 0^ . Altrimenti, si corre il rischio di congelamento scambiatore in titanio con un seguente annullamento della garanzia.
• Prima di caricare il gas R32 tramite la valvola di chiusura situata all'interno dell'apparecchiatura occorre creare il vuoto nella pompa di calore.
• Scollegare sempre l'alimentazione di energia elettrica prima di aprire l'involucro e accederere all'interno della pompa di calore dove è presente elettricità ad alto voltaggio.
• Conservare il controller in un luogo asciutto o chiudere la copertura isolante per proteggerli dall'umidità che potrebbe danneggiarlo.
• Qualiasi intervento sulla pompa di calore deve essere eseguito da un professionista munito di licenza per la manipolazione di gas R32.

1. Descrizione

1.1 Con la vostra pompa di calore vengono forniti

• Collegamento acqua da 50 mm (2 pezzi)
• Manuale d'uso e manutenzione
• Collegamento condensati
• Cavo di segnale da 10 metri
  -Scatola impermeabile
• Copertura invernale
• Base anti-vibrazione (4 pezzi)

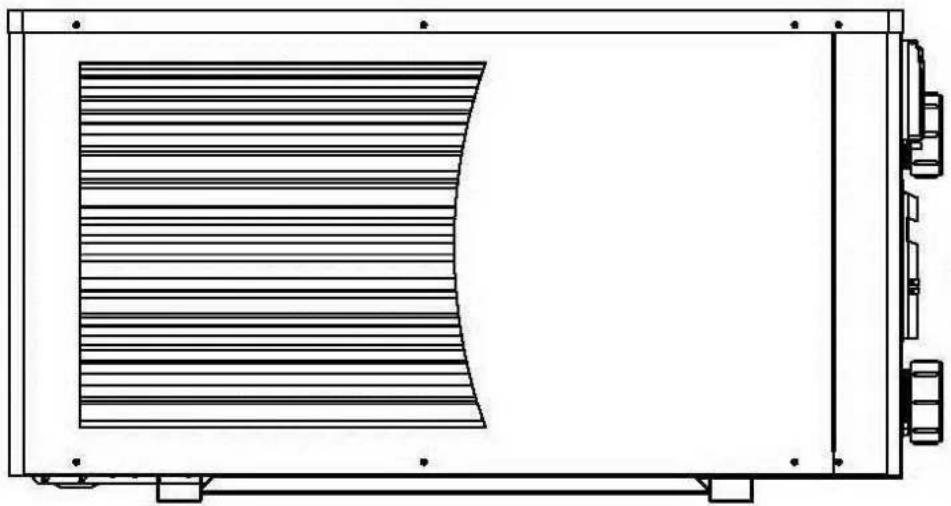

1.2 Dimensioni

2. Informazioni per il trasporto

2.1 Consegna del prodotto

Per essere trasportate, le pompè di calorie vengono fissate su un pallet e imballate con una scatola di cartone. Per proteggerla da qualiasi tipo di danno, la pompa di calorie deve essere movimentata con l'ausilio di un transpallet. Indipendentemente che del trapporto si occupi il fornitore o meno, tutto il materiale potrebbe subire dei anni durante il suo trasferimento fino a casa del cliente ed è responsabilità in capo al destinatorio assicurarsi che venga consegnato correttamente.

Qualora al momento della ricezione della merce il destinatario dovesse rilevare dei danni nell'imballaggio provvedera ad annotare tutti i propri commenti sulla bolla di consegnata dello spedizione.

Per i danni occulti, da notificare entro 8 giorni dal ricevimento, fare riferimento al Codice Civile. NON DIMENTICARE DI CONFERMARE A MEZZO LETTERA RACCOMANDATA ALL SPEDIZIONIERE ENTRO QUARANTOTT'ORE

2.2 Consigli per lo stoccaggio

• Il magazzino deve essere luminoso, spazioso, aperto, ben ventilato, provvisto di impianto di ventilazione e privo di fonti di combustibile.

• Le pompe di calore devono essere immagazzinate e movimentate in posizione verticale utilizzando il loro imballo originale. Altrimenti, è necessario attendere 24 ore prima di collegare all'alimentazione e accendere le pompe.

VETATO

2.3 Movimentazione nella posizione definitiva

• Durante le operazioni per disimballare il prodotto e durante il suo trasferimento dal pallet al luogo di definitiva installment, è necessario mantenere la pompa di calore in posizione verticale.

• É vitato fumare e utilizzato fiamme libere in prossimità di un'apparecchiatura che funzioni a R32.

• Il collegamento idrico non garantisce il fissaggio della pompa di calorie,anzi il peso della medesima potrebber danneggiare i collegamenti idrici e di consegenza creare guasti nel prodotto. Il produttore non si assumerà una responsabilità in caso di danni derivati da errorsi di installmente.

3. Specifiche

Dati tecnici BERING Pompe di calore Inverboost

Norma CE, R32, Armadio in acciaio

Modello		BEXP05i	BEXP07i	BEXP09i	BEXP11i	BEXP14i
*Le prestazioni in Aria 28°C, Acqua 28°C, Umidità 80%
Capacità di riscaldamento	kW	5-3.2	7-3.3	9-3.5	11-4.8	14-5
Consumo di energia	kW	0.98-0.43	1.32-0.43	1.61-0.43	1.96-0.6	2.5-0.63
C.O.P.		7.4-5.1	7.7-5.3	8.5-5.6	8.5-5.6	8.5-5.6
*Le prestazioni in Aria 15°C, Acqua 26°C, Umidità 70%
Capacità di riscaldamento	kW	3.7-2.3	4.7-2.4	6.6-2.5	7.9-3.5	9.5-3.6
Consumo di energia	kW	0.93-0.43	1.18-0.43	1.65-0.43	1.98-0.6	2.38-0.62
C.O.P.		5.4-4	5.6-4	5.8-4	5.8-4	5.8-4
*Le prestazioni in Aria 0°C, Acqua 26°C, Umidità 78%
Capacità di riscaldamento	kW	2.76-1.7	3.5-2.0	4.50-2.3	5.5-3.0	7-3.2
Consumo di energia	kW	0.99-0.40	1.25-0.48	1.61-0.55	1.96-0.71	2.5-0.76
C.O.P.		4.2-2.8	4.2-2.8	4.2-2.8	4.2-2.8	4.2-2.8
Compressore		MITSUBISHI INVERTER COMPRESSOR
Voltaggio	V	220~240V / 50Hz or 60Hz /1PH
Corrente nominale	A	4.40	5.90	7.20	8.70	11.00
Fusibile di protezione	A	7.00	9.00	11.00	13.00	17.00
Volume della piscina (con copertura per piscina)	m³	0-15	10-25	15-30	20-60	20-66
Portata d'acqua	m³/h	2.50	2.50	2.80	3.70	4.00
Perdite di carico circuito acqua	Kpa	12	12	12	14	15
Scambiatore di calore		Twist-titanium tube in PVC
Collegamento dell'acqua	mm	50
Numero di ventole		1
Velocità della ventola	RPM	650-870			650-850
Potenza assorbita alla ventola	W	80			200
Pressione sonora (10m)	dB(A)	36-42	37-42	37-43	39-45	40-46
Pressione sonora (1m)	dB(A)	44-51	45-52	45-52	46-54	47-56
Refrigerante (R32)	g	400	500	650	750	950
CO2 equivalente	Tonne	0.27	0.34	0.44	0.51	0.64
Peso netto	kg	52.00	54.00	56.00	68.00	73.00
Peso lordo	kg	64.00	66.00	68.00	73.00	78.00
Dimensione netta	mm	1049*375*551			1086*450*693
Dimensione dell'imballo	mm	1110*430*705			1140*495*855

Norma CE, R32, Armadio in acciaio

Modello		BEXP16i	BEXP18i	BEXP20i	BEXP25i	BEXP30i
*Le prestazioni in Aria 28℃, Acqua 28℃, Umidità 80%
Capacità di riscaldamento	kW	16-5.3	17.5-5.3	19-4.7	24-5.9	28.5-6.8
Consumo di energia	kW	2.85-0.66	3.21-0.66	3.39-0.59	4.29-0.74	5.09-0.85
C.O.P.		8.5-5.6	8.5-5.6	8.5-5.6	8.5-5.6	8.5-5.6
*Le prestazioni in Aria 15℃, Acqua 26℃, Umidità 70%
Capacità di riscaldamento	kW	11.2-3.8	12.5-3.8	14-3.9	17.2-4.7	22.8-5.6
Consumo di energia	kW	2.8-0.66	3.12-0.66	3.5-0.67	4.3-0.81	5.7-0.97
C.O.P.		5.8-4	5.8-4	5.8-4	5.8-4	5.8-4
*Le prestazioni in Aria 0℃, Acqua 26℃, Umidità 78%
Capacità di riscaldamento	kW	7.11-4.1	8.15-4.45	9.3-4.8	12-6.7	15.1-8.5
Consumo di energia	kW	2.54-0.95	2.91-1.03	3.32-1.09	4.29-1.53	5.34-1.95
C.O.P.		4.3-2.8	4.3-2.8	4.4-2.8	4.4-2.8	4.4-2.8
Compressore		MITSUBISHI INVERTER COMPRESSOR
Voltaggio	V	220~240V / 50Hz or 60Hz /1PH
Corrente nominale	A	11.90	14.30	15.00	19.00	22.60
Fusibile di protezione	A	18.00	22.00	23.00	29.00	34.00
Volume della piscina (con copertura per piscina)	m³	30-85	30-90	55-120	65-130	75-180
Portata d'acqua	m³/h	4.60	5.00	5.00	8.00	10.00
Perdite di carico circuito	Kpa	15	15	18	20	25
Scambiatore di calore		Twist-titanium tube in PVC
Collegamento dell'acqua	mm	50
Numero di ventole		1			2
Velocità della ventola	RPM	650-850		450-650		(650-850)*2
Potenza assorbita dalla	W	200		150		200*2
Pressione sonora (10m)	dB(A)	40-46	40-46	42-48	42-49	42-51
Pressione sonora (1m)	dB(A)	47-56	47-56	49-58	49-59	50-60
Refrigerante (R32)	g	1100	1300	1500	1800	2300
CO2 equivalente	Tonne	0.74	0.88	1.01	1.22	1.55
Peso netto	kg	78.00	80.00	98.00	117.00	128.00
Peso lordo	kg	83.00	85.00	113.00	135.00	146.00
Dimensione netta	mm	1086*450*693		1118*455*860	1100*452*1280
Dimensione dell'imballo	mm	1140*495*855		1215*510*1015	1156*500*1425

• Ci si riserva il diritto di apportare modifiche ai dati riportati nella tabella perché preavviso

4. Kit di installatione

4.1 Elenco accessori

Base anti-vibrazione, 4 pezzi

Tappodi drenaggio,2 pezzi

Scatola impermeabile, 1 pezzo

Cavo di segnale da 10m, 1 pez

Gruppo collegamento acqua, 2 set

Copertura invernale, 1 pz

4.2 II Kit By-Pass

Il Kit By-Pass Kit è l'accessorio indispensable per l'installazione della vostra pompa di calore, nonché uno strumento che consente di ottimizzare il riscaldamento dell'acqua. La regolazione delle valvole consente di ottimizzarne la portata, nelle il manometro garantisce il miglior funzionamento del compressore.

4.3 Accessori per l'installazione

	Basi anti-vibrazione 1. Estructe le 4 basi anti-vibrazione 2. Inserirle una volta nella base dell'apparecchiatura.
	Collegamento del tazzo di drenaggio 1. Installare il tazzo di drenaggio tutto il pannello inferiore 2. Collegare un tubo per far fuoriscire l' Note: Sollevare la pompa di calore per in il tazzo. Non ribaltare mai la pompa di potrebbe danneggiare il compressore.
	Entrata e uscita dell'accqua 1. Installare i due gliunti come migliorato nell'immagine 2. Avvitarli sulle prese dell'accqua (giunti c entrata e uscita)
	Cablaggio 1. Aprite il coperchio della morsettiera (contrassegnata in rosso) sul lato dell'apparecchiatura 2. Collegare i cavi di alimentazione ai me come indicato nell'imagine

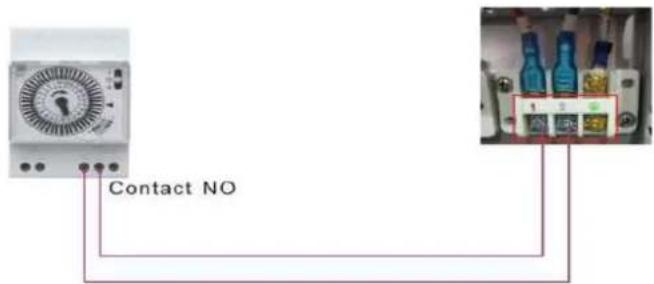

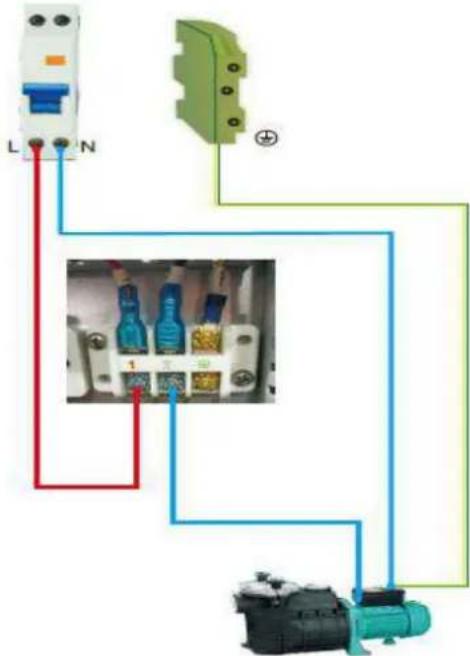

	Cablaggio della pompa di filtrazione (Contatto privo di tensione) 1. Aprite il coperchio della morsettiera (contrassegnata in rosso) sul lato dell'apparecchiatura 2. Collegare i cavi delsystema di filtrazione morsetti, comeindicato nell'imagine

5. Posizionamento e collegamento

Attenzione:

Quando si installa la pompa di calore, si prega di osservare le seguenti indicazioni:

1. Qualsiasi aggunta di prodotti chimici delve avvenire nella tubatura che si trovava a v pompa di calore.
2. Appoggiare sempre la pompa di calore su una superficie robusta e piana. Per evi vibrazioni e rumori utilizzare i supporti in gomma forniti in dotazione.
3. Tenete sempre la pompa di calore in posizione verticale. Se l'unità è stata inclinata attendete almeno 24 ore prima di metterla in funzione.

5.1 Posizionamento della pompa di calore

L'unità funzionera adeguatamente in qualsiasi posizione parché siano presenti i seguenti tre fattori:

1. Aria pulita
2. Energia elettrica
3. Filtri per piscina

l'unità pou èssere installata in qualsiàn luogo all'esternoPURché si mantengano le distanze minime stabilite rispetto ad altri oggetti (cfr. disegno qui sotto). Si prega di consultare il proprio installatore per un'installazione in una piscina coperta. A differenza dei riscaldatori a gas, è possibile installare le pompè di calore anche in un luogo ventoso perché alcun problema.

ATTENZIONE:

Mai installare l'unità in una stanza chiusa con un volume d'aria limitato in espulsa dall'unità venga riutilizzata, o in prossimità di cespugli che potrebbe bloccare l'entrata dell'aria. Tali posizioni compromettono la fornitura continuati aria pulita, cagionando una ridotta efficienza e potendo impedire una sufficie produzione di calore.

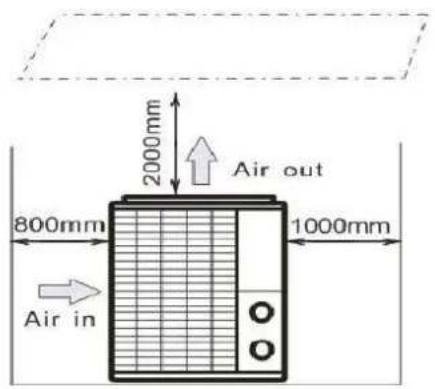

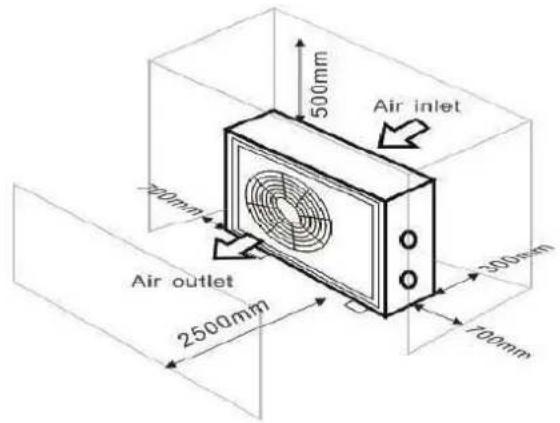

Vedi il disegno sotto per le dimensioni minime.

5.2 Verifica della valvola dell'impianto

Nota

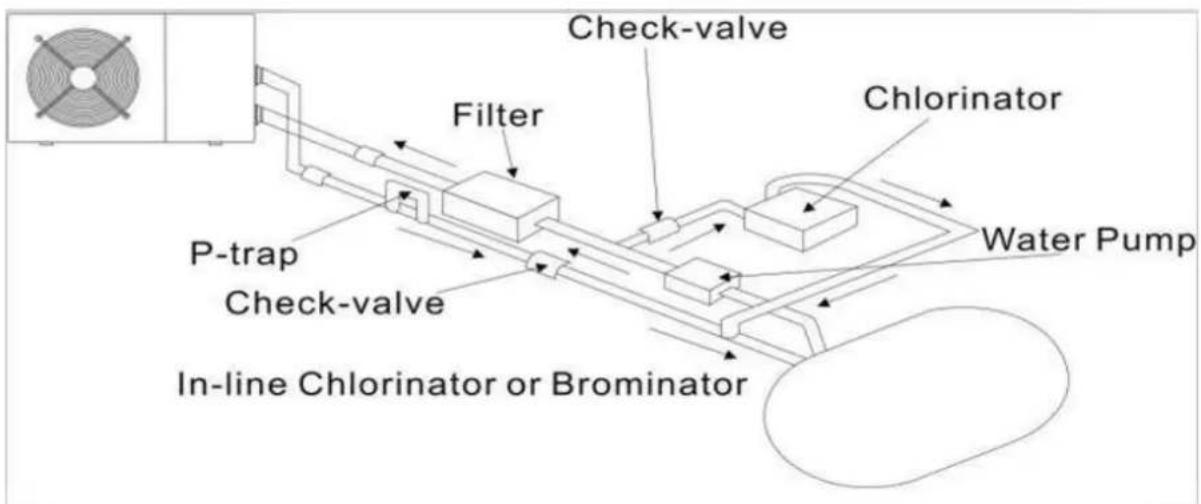

Note: Se si utilizes un'apparecchiatura per il dosaggio automatico di cloro e acidity (pH), è fondamente proteggere la pompa di calorie contro concentrazioni chimicheccessivamente alte che possono corredere lo scambiatore di calorie. Per questa ragione, un'apparecchiatura di quello tipo devese sempre posta sulla tubatura sul lato a vale della pompa di calorie, e si consiglia di installare una valvola di ritenuta per evitare un'inversione di flusso in assenza di circolazione dell'acqua.

Eventuali danni alla pompa di calorie derivanti dal mancato rispetto di queste istruzioni non verranno coperti da garanzia.

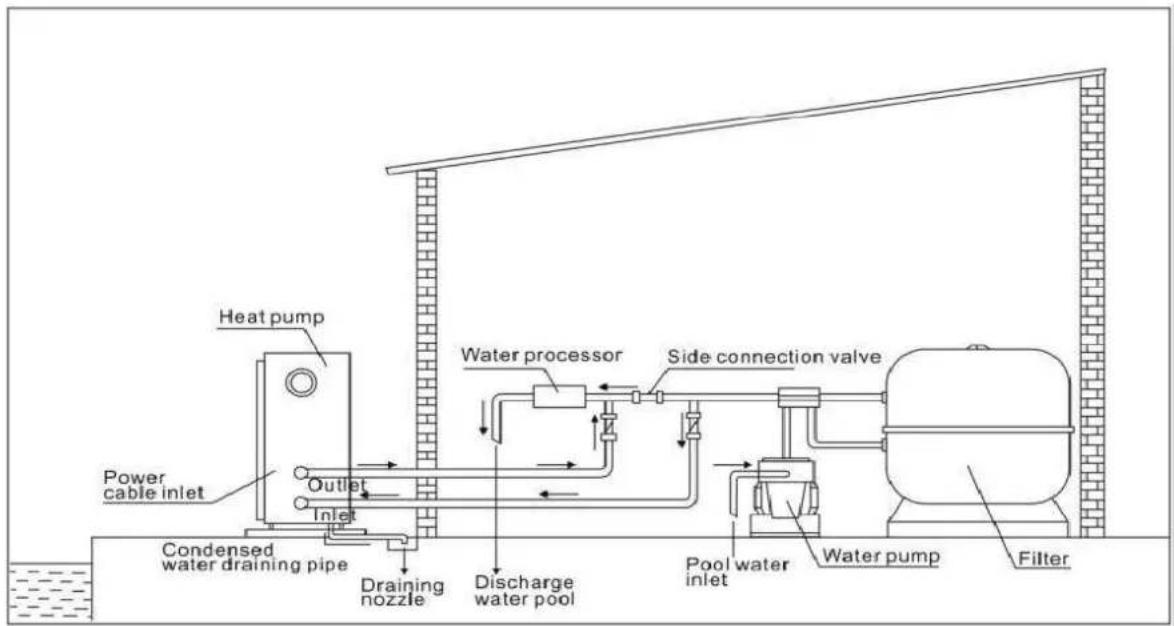

5.3 DisposizioneTipica

Questa disposizione è solo un esempio a titoloindicativo.

NOTE

La fabbrica fornisce solo la pompa di calore. Tutti gli altri componenti, ivi compreso un byp del caso, devono essere forniti dall'utente o dall'installatore.

ATTENZIONE:

Per scaldare l'acqua presente nella piscina (o in una vasca da bagno), la pompa di filtrazione deve essere in funzionamento di modo che l'acqua circa nella pompa di calore. La pompa di calore non si avviere se l'acqua non si circolando.

6. Cablaggi elettrico

6.1 Schema elettrico di una pompa di calore inverter

(1) Il diagramma di cabalggio elettrico sopra funge da riferimento, sottoporre la macchina al diagramma di cablaggio.

(2) La pompa di calorie della piscina deve essere collegata bene a terra, sebbene lo scambiatore di calore dell'unità si elettricamente isolato dal resto dell'unità. La messa a terra dell'unità è ancora necessaria per proteggerti dai cortocircuiti all'interno dell'unità. è richiestoanche il legame.

Disconnetti: Un mezzo di scollegamento (interrupto di circuito, interruptore con fusibile o alla fusibile) deve essere posizionato in modo visibile e lavorante accessibile dall'unità. Questa è una pratica comune sulle pompe di calore commerciali e residenziali. Impedisce l'attivazione di apparecchiature non presidiate e consente di spegnere l'unità durante la manutenzione dell'unità.

6.2 Collegamento elettrico

L'alimentazione della pompa di calore deve avvenire, preferibilmente, da un circuito esclusivo con componenti tutelanti a livello normativo(protezione differenziale di 30mA ) e un interrottore magneto-terminico.

-L'installazione elettrica deve essere svolta da un professionista specializzato (un elettricista) nel rispetto delle norme e dei regolamenti in vigore nel paese in cui avviene l'installazione.

-Il circuito della pompa di calore deve essere collegato a un circuito di messa a terra in sicurezza nel morsettiera

-1 cavi devono essere correttamente installati per prevenire interferenze.

-La pompa è pensata per essere collegata all'alimentazione generale con messa a terra.

-Sezione del cavo; questa sezione è indicativa e dovrebbe essere verificata e adattata secondo le esigenze e le condizioni di uso.

-La tolleranza di un'accettabile variazione di voltaggio è di +/- 10% in corso di funzionamento.

I collegamenti devono essere dimensionati a seconda della potenza del disposativo e dello stato dell'installazione.

Modelli	Salvavita	Lunghezza massima del filo
		2,5 mm²	4 mm²	6 mm²	10 mm²
BEXP05i	7A	84m	135m	200m	335m
BEXP07i	7A	84m	135m	200m	335m
BEXP09i	9A	57m	90m	130m	225m
BEXP11i	11A	57m	90m	130m	225m
BEXP14i	14A	43m	68m	100m	170m
BEXP16i	16A	34m	54m	80m	135m
BEXP18i	18A	32m	50m	75m	128m
BEXP20i	20A	29m	45m	66m	110m
BEXP25i	25A	/	35m	52m	95m
BEXP30i	35A	/	/	40m	75m

I valori forniti rappresentano una linea guida, solo un technician autorizzato può stabilire i

corretti per la vostra installmente.

Il cavo elettrico delve essere dotato di messa a terra e di un interruptore differenziale da 30m

6.3 Installazione del display

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

• Il terminale con spina di collegamento con il pannello di controllo(foto 1)

-L'alto terminale del cavo di segnale(foto 2)

• Aprire il Coperchio scatola elettrica e farvi passare il cavo del display (photo 3, 4)

-Inserire il cablaggio nella posizione individata (codice: COM 1 o COM-L) sulla scheda PC. (Photo5)

6.4 Collegamento per pilotare la pompa dell'acqua

Timer di collegamento con fatto privo di tensione

Collegamento della pompa con fatto privo di tensione

Water pump

7. Avvio della pompa di calore

7.1 Messa in funzione

Una volta effettuati e verificati tutti i collegamentecedere come indicato di seguito:

1. Accendere la pompa di filtrazione, controllare la presenza di eventuali perdite e verificare che l'acqua arrivisi nella e alla piscina.
2. Alimentare la pompa di calorie e premere il tasto On/Off sul pannello di controllo elettronica. L'unità si avviera una volta conclusosi il tempo di ritardo (vedi sotto).
3. Dopo pochi minuti, verificare che l'aria emessa dall'unita si piu fredda.
4. Quando la pompa di filtrazione si spegne,anche l'unità dovrebbe spegnersi automaticamente altrimenti, regolare successivamente il flussostato.

A seconda della temperatura iniziale dell'acqua presente nella piscina e della temperatura dell'aria, potrebbero occorrere diversi giorni per riscaldare l'acqua fino alla temperatura desiderata. Una buona copertura per piscina può accorriare il periodo di tempo richiesto.

NOTA

L'unità è munita di un flussostato che protege la pompa di calore, regolando in modo adeg. portata dell'accua. Si accende durante il funzionamento della pompa della piscina e si spegni contemporanea alla pompa.

Tempo di ritardo - La pompa di calore integra un timer per la messa in funzione di 3 minuti la cui funzione è quella di proteggere il circuito ed evitare un'ecccessiva uscuita si riavient automaticamente una volta trascorso quello tempo di ritardo. Anche una breve interruzione di corrente attiveno questo ritardo di tempo per evitan mediato riavvio delunita. Ulteriori interruzioni dell'alimentazione durante quello periodo di ritardo non influranno sulla durata di 3 minuti del ritardo.

7.2 Condensazione

La pompa di calore raffredda molto l'aria aspirata alla medesima per riscaldare l'acqua della piscina, il che cui quod generare condensa sulle alette dell'evaporatore.

NOTA

In caso di elevata umità litra quantità di condensa pòessere ancè di diversi litri'èha. Questo fatto viene talora erroneamente considerata una perditaqda.

7.3 Manometro(R32)

Esaminare il manometro che indica la pressione del gas refrigerante presente nell'unità, la tabella sottostante alla normale valore di pressione del gas (R32) ad apparecchiatura spenta e ad apparecchiatura in funzionamento.

Condizione d'Unità	Spento
Ambiente (°C)	-5~5	5~15	15~25	25~35
Temperatura d'acqua (°C)	/	/	/	/
Pressione manometro(Mpa)	0.59~0.85	0.85~1.18	1.18~1.59	1.59~2.1

Condizione d'Unità	Funzionante
Ambiente (°C)	/	/	/	/	/
Temperatura d'acqua (°C)	10~15	15~20	20~25	25~30	30~35
Pressione manometro(Mpa)	1.1~1.6	1.3~1.8	1.5~2.1	1.7~2.4	1.9~2.7

7.4 Funzionamento del controller

NOTA: Quando si collega la pompa di calore alla corrente, il display a LED在哪 per 3 secondi un codice che indica il modello di pompa di calore.

7.4.1 Tasto

Premere per avviare la pompa di calorie, il display a LED在哪 per 5 secondi la temperature dell'acqua desiderata, quando alla temperature dell'acqua in entrata la modalità di funzionamento.

Premere per arrestare la pompa di calore e migliorare "OFF"

Avvertenza: Nel corso della verifica e dell'impostazione dei parametri, premere il tasting per uscire rapidamente e salvare le impostazioni correnti.

Premere nuovamente il tastingo per accendere/spegnere l'apparecchiatura.

7.4.2 Tasto

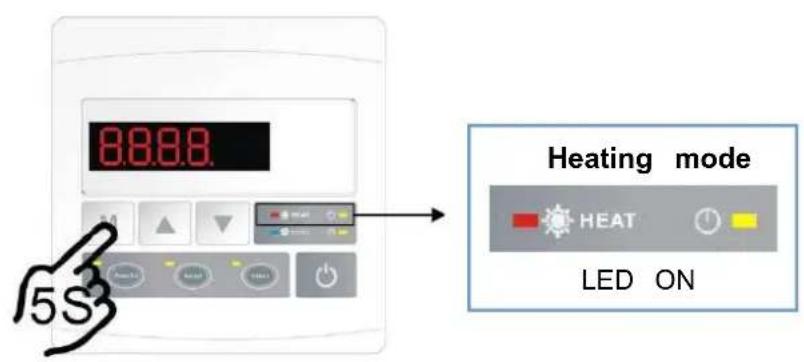

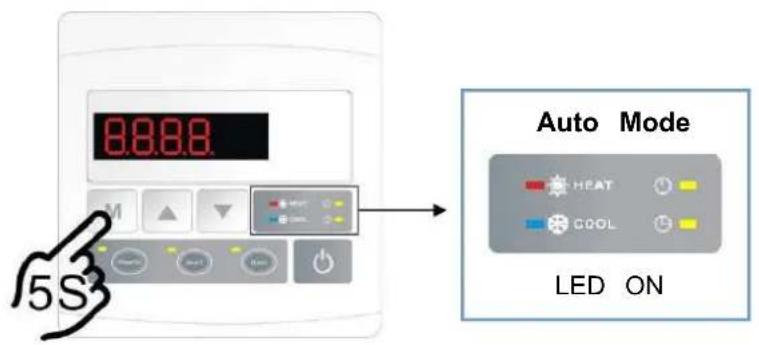

Auto Mode

L'unità preve de tre modalità: solo Riscaldamento, Modalità automatica (riscaldamento e raffreddamento), solo Raffreddamento.

Si cui passare alla modalità solo Riscaldamento alla modalità Automatica premendo per 5 secondo il tasting, indipendente nel fatto che l'unità suaacea o spenta.

Premere nuovamente per 5 secondi per uscire alla modalità automatica e passare alla modalità di riscaldamento (impostazione predefinita: modalità Smart)

Nota: in modalità automatica, è inutile impostare il parametro P1.

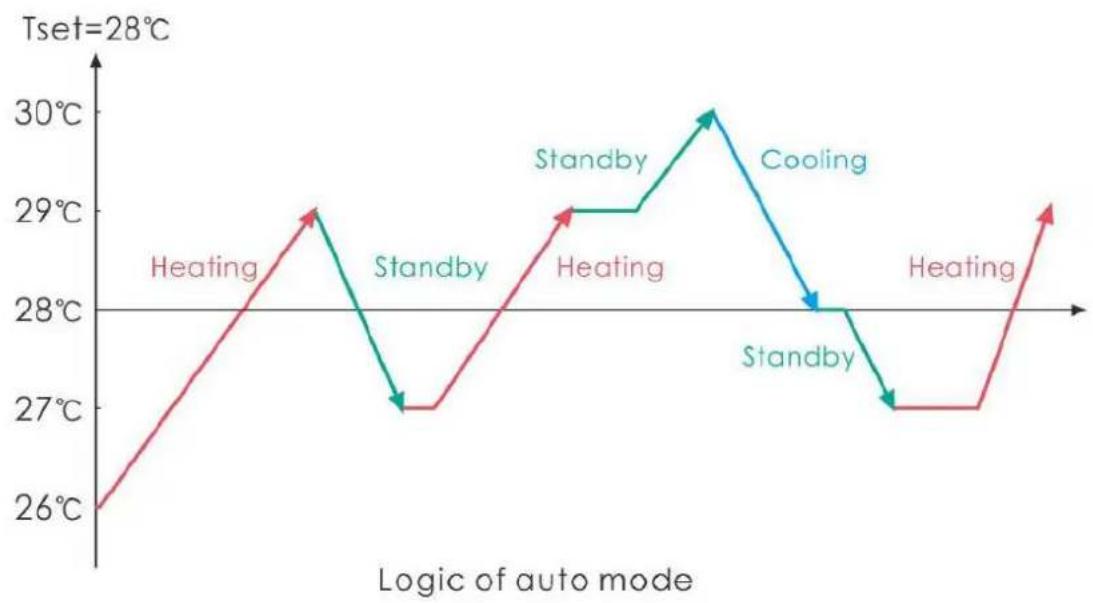

Logica di funzionamento della modalità automatica

7.4.3 Premere il tasto e il tasto

Bloccare/Sbloccare il display:

Tenere premuti per 5 secondi il tasting e il tasting per bloccare/sbloccare il display.

Regolazione della temperatura dell'acqua:

Premere il tasting o il tasting per regolare direttamente la temperatura dell'acqua.

Codice	Condizione	Portata	Commento
d0	IPM temperatura dello stamo	0-120°C	Valore di test
d1	Temperatura dell'acqua in entrata T1	-9°C~99°C	Valore di test
d2	Temperatura deflacqua in uscita T2	-9°C~99°C	Valore di test
d3	Temperatura ambiente T5	-30°C~70°C	Valore di test
d4	Codice di limitazione della frequenza	0,1,2,4,8,16	Valore di test
d5	Temperatura evaporatore T3	-30°C~70°C	Valore di test
d6	Temperatura scarico gas T6	0°C~C5°C (125°C)	Valore di test
d7	Passaggio di EEV	0~99	N*5
d8	Frequenza del funzionamento del	0~99Hz	Valore di test
d9	Corrente del compressore	0~30A	Valore di test
d10	Velocità nominale delle ventola	0-1200 (rpm)	Valore di test
d11	Codice erre ultimaolta	Tutto il codice di erre

Premere prima il tastingo quindi il tastingo per controllare/regolare il parametro Utente da P0 a P7

Codice	Nome	Portata	Default	Commento
P0	Sbrinamento obbligatorio	0-1	0	0: Funzionamento normale di default1: sbrinamento obbligatorio.
P1	Modalità di funzionamento	0-1	1	1:Modalità riscaldamento,0:modalità raffreddamento,
P2	Timer accesso/spento	0-1	0	1 il timer acceso/spento è in funzionamento® il timer accesso/spento non è in funzione (l'impostazione P5 e non funzionerà)
P3	Pompa dell'acqua	0-1	0	1: sempre in funzionamento;0:dipende dal funzionamento del compressore
P4	Ora attuale	HH:MM	0:00	0-23:0-59
P5	Timer arrivato	HH:MM	0:00	0-23:0-59
P6	Timer disattivato	HH:MM	0:00	0-23:0-59
P7	Calibrazione temp acqua	-9 ~9	0	Impostazione di default: 0

7.4.4 Funzione di reset del sistema

Premere il tasting e il tasting per 10 secondo, il systema di resetterare e comparirà "0000" sul controller.

Simbolo di riscaldamento, la lucei accenderà quando è in funzionamento.

Quando è in fase di sbrinamento, la luce lampeggerà.

Simbolo di raffreddamento, la luce si accenderà quando è in funzionamento.

Simbolo di arresto automatico, la luce si accenderà quando è in funzionamento.

Simbolo di avvio automatico, la luce si accenderà quando è in funzionamento.

Premere quello tasto, la luce lampeggerà, la pompa di calorie funzionera solo in modalità 'Full output'.

7.4.10

In modalità Smart, la pompa di calore funzioni è solo in modalità 'Medium output' e 'Full output'

Quando è in modalità 'Medium output', la spia Smart lampeggia.

In modalità Silent, la pompa di calorie funzionera solo in modalità 'Medium output' e 'Small output' Quando è in modalità 'Small output', la spia Silent lampeggia.

Quando è in modalità 'Medium output', la spia Silent è accesa, nelle la spia Smart lampeggia.

7.5 Logica di funzionamento del riscaldamento

Stato del funzionamento		Modalità di funzionamento	Acqua in temperatura -T1	Ad esempio, acqua in temperatura -T1	Livello di funzionamento della pompa di calorie
1	Avvio della pompa di calore	Quando si selezione la "modalità di funzionamento Smart"	T1<Tset-1	T1< 27°C	Modalità powerful-frequency F9
2			Tset-1≤1 < Tset	27°C1 <28C	Frequenza: F9 -F8-F7,...,-F2
3			Tset ≤T1 <Tset+ 1	28°C ≤T1 <29C	Modalità silent-frequency F2
4			T1≥Tset+1	T1≤29°C	La pompa di calore rimarra in modalità standby, e non funzioni è fine a quando l'acqua non scende molto i 28°C
5		Quando si selezione la "modalità di funzionamento Silent"	T1<Tset	T1< 28°C	Modalità smart-frequency F5.
6			Tset ≤T1 < Tset+1	28°C ≤T1 < 29°C	Modalità silent-frequencyF2/F1.
7			T1≥Tset+1	T1≥29°C	La pompa di calore rimarra in modalità standby, e non funzioni è fine a quando l'acqua non scende molto i 28
8		Quando si selezione la "modalità di funzionamento Powerful"	T1<Tset+1	T1<29°C	Modalità powerful-frequency F10/F9
9			T1≥Tset+1	T1≥29°C	La pompa di calore rimarra in modalità standby, e non funzioni è fine a quando l'acqua non scende molto i 28
10	Riavvio per riscaldare l'accua dello stato di stand-by	Quando la pompa di calore funziona in "Modalità Smart"	T1≥Tset	T1≥28°C	Standby
11			Tset>T1 ≥Tset-1	28°C >T1≥27°C	Silent-frequency F2
12			Tset-1>T1≥Tset-2	27°C >T1≥26°C	Frequenza: F2 -F3-F4,...,-F9
13			<Tset-2	<26°C	Powerful-frequency F9
14		Quando la pompa di calore funziona in "Modalità Silent"	≥Tset	≥28°C	Standby
15			Tset>T1≥Tset-1	28°C>T1≥27°C	Modalità silent-frequency F2/F1
16			T1<Tset-1	T1<27°C	Smart-frequency F5
17		Quando la pompa di calore funziona in "Modalità Powerful"	T1<Tset-1	T1<27°C	Powerful-frequency F10/F9

7.6 Logica di funzionamento del raffreddamento

Stato del funzionamento		Modalità di funzionamento	Acqua in temperatura -T1	Per esempio, acqua in temperatura -T1	Livello di funzionamento della pompa di calorie
1	Avvio della pompa di calore	Quando si selezione la "modalità di funzionamento Smart"	T1≤Tset-1	T1≤27°C	Standby.
2			Tset-1<T1≤Tset	27° <T1≤28°C	Modalità silent-frequency F2
3			Tset<T1≤Tset+1	28< T1≤29°C	Frequenza: F9 -F8-F7,...,- F2
4			T1≥Tset+1	T1≥29°C	Modalità powerful-frequency -F9
5		Quando si selezione la "modalità funzionamento Silent"	T1≤Tset-1	≤27°C	Standby
6			Tset-1<T1≤Tset	27°C < T1≤28°C	Modalità silent-frequencyF2/F1
7			T1>Tset	T1>28°C	Modalità smart-frequency F5
8		Quando si selezione la "modalità di funzionamento Powerful"	T1>Tset-1	T1>27°C	Modalità powerful-frequencyF10/F9
9			T1≤Tset-1	T1≤27°C	Standby
10	Riavvio per raffredare l'acqua dello stato di Stand-by	Smart	T1≤Tset-1	T1≤27°C	Standby
11			Tset ≤T1 <Tset+1	28≤T1 <29°C	Silent-frequency F2
12			Tset+1 ≤T1 <Tset+2	29 ≤T1 <30°C	Frequenza: F2 -F3-F4,...,- F9
13			T1≥Tset+2	T1≥30°C	Modalità powerful-frequencyF9
14		Silent	Tset<T1≤Tset+1	28< T1≤29°C	Modalità di silent-frequency F2/F1
15			T1>Tset+1	T1>29°C	Modalità smart-frequency F5
16		Powerful	T1>Tset+1	T1>29°C	Modalità powerful-frequencyF10/F9
17			T1≤Tset-1	T1≤27°C	Standby

7.7 Opizione 1 La pompa di filtrazione è legata al funzionamento della pompa di calore in termini di avvio c arreso.

La pompa di filtrazione si avvia 60 secondi prima del compressore, la pompa di filtrazione si avvia per 30 secondi e poi il flussostato dell'acqua ne rileva la portata. Quando la pompa di calore entra in modalità stand-by, la pompa di filtrazione si arresta 60 secondi après l'arresto del compressore.

La pompa di filtrazione si riavvia per 3 minuti quindi si arresta quando il tempo di stand-by supera le 2 ore.

	Condizione	Esempio	Logica di funzionamento della pompa dell'acqua
Modalità riscaldaimento	T1>Tset-1, durata di 30 minuti	T1>27°C, durata di 30 minuti	La pompa di filtrazione entrare in modalità stand-2 e non si riavviera a meno che non si spegna alimentazione e la si riavvii. La pompa di calore riavviera 3 minuti dopo che la pompa di filtrazio uscita alla modalità stand-by per rilevare nuovamide temperatura dell'acqua T1.
Modalità raffreddamento	T1<Tset+1, durata di 30 minuti	T1<29°C, durata di 30 minuti	La pompa di filtrazione entrare in modalità stand-2 e non si riavviera a meno che non si spegna alimentazione e la si riavvii. La pompa di calore riavviera 3 minuti dopo che la pompa di filtrazio uscita alla modalità stand-by per rilevare nuovamide temperatura dell'acqua T1.

Commenti:

1. In modalità riscaldamento, se la temperature dell'acqua in uscita è più elevata rispetto alla temperatura impostata di altri 7^ , il controller LED在哪么 un erre EEO4 per protezione da surriscaldamento dell'acqua.
2. In modalità raffreddamento, se la temperatura dell'acqua in uscita è più bassa rispetto alla temperatura impostata di altri 7^ , il controller LED在哪么 un erre萝 PP11 per protezione da sovraraffreddamento dell'acqua.

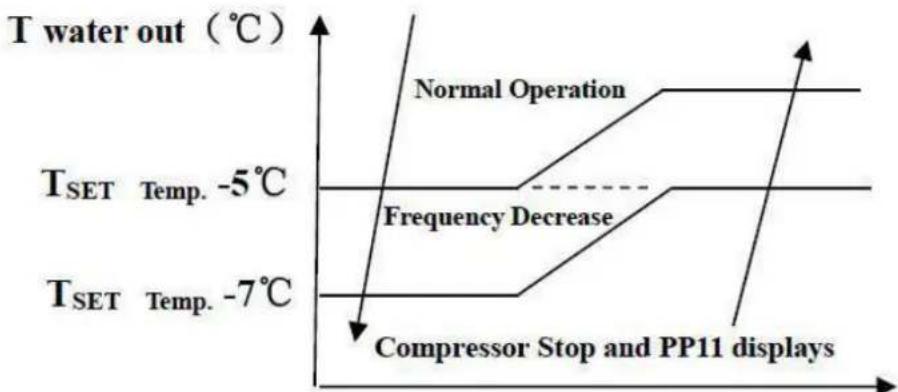

EE04 Protezione da surriscaldamento dell'acqua in uscita

PP11 Protezione da sovra raffreddamento dell'acqua in uscita

Per un esempio si veda a seguire:

Modalità	Temperatura acqua in uscita	Impostazione temperatura	Condizione	Errore
Modalità riscaldamento	36°C	29°C	Tout -Tset ≥7°C	EE04 Protezione da surriscaldamento per temperatura dell'acqua (T2)
Modalità raffreddamento	23°C	30°C	Tset -Tout ≥7°C	PP11 Protezione insufficiente per temperature dell'acqua (T2)

8. Risoluzione dei problemi

8.1 Visualizzazione del codice di erre sul controller LED

Problema	Codice	Causa	Soluizione
Errore della sonda di temperatura dell'acqua in entrata T1-TH6	PP01	1. Sonda in circuito aperto o in cort circuito2. Il cablaggio della sonda è allentat	1. Verificare o sostituire la sonda2. Riparare il cablaggio delle sonde
Errore della sonda di temperatura dell'acqua in uscita T2-TH5	PP02	1. Sonda in circuito aperto o in cort circuito2. Il cablaggio della sonda è allentat	1. Verificare o sostituire la sonda2. Riparare il cablaggio delle sonde
Errore della sonda dell'evaporatore T3-TH2	PP03	1. Sonda in circuito aperto o in cort circuito2. Il cablaggio della sonda è allentat	1. Verificare o sostituire la sonda2. Riparare il cablaggio delle sonde
Errore della sonda di aspirazione del compressore	PP04	1. Sonda in circuito aperto o in cort circuito2. Il cablaggio della sonda allentato	1. Verificare o sostituire la sonda2. Riparare il cablaggio delle sonde
Errore della sonda di temperature ambiente T5-TH1	PP05	1. Sonda in circuito aperto o in cort circuito2. Il cablaggio della sonda allentato	1. Verificare o sostituire la sonda2. Riparare il cablaggio delle sonde
Errore della sonda di tuberia di aspirazione del compressore T6-TH3	PP06	1. Sonda in circuito aperto o in cort circuito2. Il cablaggio della sonda è allentat	1. Verificare o sostituire la sonda2. Riparare il cablaggio delle sonde
Protezione antigelo in inverno	PP07	La temperature ambiente o dovacqua in entrata è troppo Bassa	Protezione normale
Protezione per bassa temperature ambiente	PP08	1. L'ambiente è al di fuori dell'ambito di uso2. Anomalia della sonda	1. Smettere di utilizzato fuori dall'ambito di uso2. Sostituire la sonda.
Temperatura del condensatore.Eccessiva in modalità raffreddamento T3-TH2	PP10	1. Temperatura ambiente o temperature dell'acqua troppo elevata in modalità raffreddamento2. Ilsystema refrigerant è anomalo	1. Verificare l'ambito di utilizzo2. Verificare il systema refrigerant
Protezione per temperatura dell'acqua.Molto bassa in modalità raffreddamento T2-TH5	PP11	1. Portata d'acqua ridotta2. Anomalia della sonda di temperature T2-TH5	1. Verificare la pompa di filtrazione e il circuito dell'acqua2. Sostituire la sonda di temperature T2-TH5
Errore di alta pressione TS4	EE01	1. La temperature ambiente è troppo alla il mini-pressato di alla pressione non è ben collegato o è guasto.2. La temperature dell'acqua è troppo alla3. La portata dell'acqua insufficiente.4. La velocità della ventola è anomala o il motoventilatore ha subito dei danni	1. Verificare il cablaggio del mini-pressato di alla pressione o sostiturlo.2. Controllare il motoventilatore3. Verificare e riparare il sistema di tubazioni
Problema	Codice	Causa	Soluzione
Errore di bassa pressione TS5	EE02	1. Il mini-pressostato di bassa pressione non è ben collegato o è guasto. si è bloccato o ilsystema di tubazioni è otturato2. La velocità del motore è anomala o il motore danneggiato3. Fuga di gas	1. Verificare 'EEV e il systema di tubazioniVerificare il motore2. Attraverso il manometro di alta pressione per verificare il valore della pressione3. Verificare il systema refrigerante
Errore nella portata dell'accua TS1	EE03	1. Il flussostato dell'accua non è ben collegato o è danneggiato2. Portata dell'accua assente/insufficiente.	1. Verificare il cablaggio del flussostato dell'accua o sostiturlo2. Verificare la pompa di filtrazione o il circuito dell'accua
Protezione da surriscaldamento della la temperature dell'accua (T2-TH5) in modalità riscaldamento	EE04	1. Portata dell'accua ridotta2. Il flussostato dell'accua è bloccato e la fornitura d'accua è stata interrotta3. Anomalia della sonda T2-TH5	1. Verificare il circuito dell'accua2. Controllare la pompa di filtrazione o il flussostato dell'accua3. Controllare la sonda T2-TH5 o sostiturla
Temperatura di scarico del compressore troppo alta T6-TH3	EE05	1.Mancanza di gas2. Portata dell'accua ridotta3. Ilsystema di tubazionàbloccato4. Guasto della sonda T6-TH3	1. Controllare il manometro di al pressione, se ha un livello insufficiente aggiungere gas2. Verificare il circuito dell'accua e la pompa di filtrazione3. Verificare il systema di tubazion per vindere se esistono ostruzioni4. Sostituire la sonda T6-TH3
Errore del controller	EE06	1. La connessione del cavo non è corretta, o il cavo di segnale è danneggiato2.Guasto del controller	1. Controllare e ricollegare il cavo di segnale2. Sostituire il cavo di segnale3. Interrompere l'alimentazione e riavviare la pompa4. Sostituire il controller
Protezione del consumo del compressore	EE07	1. La corrente del compressore èccessiva istantaneamente2. Connessione errata per la sequenza di fase del compressore3. Accumuli di liquidi e olio nel compressore fanno aumento la corrente4. Compressore o scheda madre danneggiati5. Portata dell'accua anomala6. Fluttuazioni di corrente in moltotempo	1. Verificare il compressore e le fasi2. Verificare che la potenza sia nella norma3. Verificare il collegamento della sequenza di fase4. Verificare il circuito dell'accua dell'accua e la pompa di filtrazione5. Verificare la principale fonte di energia
Errore di Communicatione tra il controller e la schedap Principale	EE08	1. Collegamento del cavo di segnale debole o cavo di segnale danneggiato2. Guasto del controller	1. Controllare e ricollegare il cavo di segnale2. Sostituire il cavo di segnale3. Interrompere l'alimentazione elettrica e riavviare la pompa4. Sostituire il controller
Errore di Comunicazione tra la schedaprincipale e la schedadel driver	EE09	1. Collegamento del cavo di comunicazioni debole2. Il cavo è danneggiato	1. Verificare il collegamento del cavo2. Sostituire il cavo
Protezione VDC. Tensione excessiva	EE10	1. La tensione della linea della schedadamre è troppo alta2. Il controller è danneggiato	1. Verificare che la potenza rientr nell'intervallo normale2. Sostituire il controller
Protezione modulo IPM	EE11	1. Errone di dati2. Errata connessioni di fase de compressore3. Un accumulo di liquidi o oligneli compressore fanno amentare la corrente4. Compressore o controller danneggiati	1. Errone di programma, spegnere l'alimentazione e riavviare dopo 3 minuti2. Sostituire il controller3. Verificare la connessione di sequenza del compressore
Protezione di bassa tensione di VDC	EE12	1. La tensione della tensione madre è troppo bassa2. Il controller è danneggiato	1. Verificare se la potenza rientra nell'intervallo normale2. Sostituire la schedadi controllo
Protezione contro sovraintensità	EE13	1. La corrente del compressore è momentancamenteccessiva2. Anomalia nella portata dell'accua3. Fluttuatione di energia in pocos tempo4. Errato indutlore PFC	1. Verificare il compressore2. Verificare ilsystema di tubazio3. Verificare che la potenza rientr nell'intervallo normale4. Verificare che si stia utilizzando l'induttore PFC corretto
Errore di uscita del circuito di rilevamento della temperature del modulo IPM	EE14	1. Uscita fuori alla norma del circuito termico del modulo IPM2. Anomalia o guasto del motoventilatore3. Pala della ventola rotta	1. Sostituire il controller2. Verificare se la velocità del motore è troppo Bassa e se il motoventilatore è danneggiato, eventually sottiturlro3. Sostituire la palla della ventola4. Verificare la tensione di ingress
Problema	Codice	Causa	Soluizione
Protezione della temperature alta del modulo IPM	EE15	1. Eccezione di uscita del circuito termico del modulo IPM2. Il motore è normale o danneggiato3. Palla della ventola rota	1.Sostituire il controller2.Verificare se la velocità del motore del ventilatore insufficiente o se il motoventilatore è danneggiato, sostituirlo3. Sostituire la pala della ventola
Protezione del modulo PFC	EE16	1. Eccezione di uscita del modulo PF2. Anomalia o danno del motore3. La pala della ventola rota4. Salto nel voltaggio di ingresso, anomalia della potenza di ingresso	1.Sostituire il controller2.Verificare se la velocità del motore è insufficiente o il motoventilatore è danneggiato, eventualmente sostituirlo3. Sostituire la pala della ventola4. Verificare la tensione di ingresso
Guasto motore ventilatore DC	EE17	1. Il motore è danneggiato2. Il controlled è danneggiato3. La pala della ventadablocata	1. Individuare il motore DC e sostituirlo2. Sostituire il controller3. Individuare l'ostacolo ed eliminarlo
Anomalia nel funzionamento del modulo PFC	EE18	La schedà di controlèdanneggiata	1.Sostituire il controller2. Verificare se la velocità del motore del ventilatore è insufficiente o il motoventilatore è danneggiato, eventualmente sostituirlo
Errore per alla temperature del modulo PFC	EE19	1. Anomalia nell'uscita del circuito termico del modulo PFC2. Anomalia o danno nel motore3. Pala della ventola rota4. Vite della schedà di controllo allenata	1. Sostituire il controller2. Controllare se la velocità del motore è troppo Bassa o il motore del ventilatore è danneggiato, eventualmente sostituirlo3. Sostituire la pala della ventola4. Verificare che la vite non sia allenata
Errore nell'alimentazione di ingressso	EE20	Il voltaggio della sorgente di alimentazione oscilla eccesivamente	Verificare la stabilità del voltaggio
Problema	Codice	Causa	Soluzione
Errore nel controllo del software	EE21	1. Il compressore va fuori giri2. Programma errato3. Delle impurità all'interno del compressore causano una velocità c rotazione instabile	1. Verificare o sostuire il controller2. Inserire il programma corretto
Errore di circuito nel rilevamento della corrente	EE22	1. Segnale di tensione anomalo2. Controller danneggiato	1. Verificare o sostuire il controller2. Sostituire il controller
Errore all'avvio del compressore	EE23	1. Il controller è danneggiato2. Errore nel cablaggio del compressore, scarso contatto o mancato collegamento3. Accumulo di liquido all'interno4. Errata connessione di fase per il compressore	1. Verificare o sostuire il controller2. Verificare il cablaggio del compressore secondo lo schema elettrico3. Controllare il compressore o sostuirlo
Errore del dispositivo di temperature ambiente nella scheda elettronica	EE24	Errore del dispositivo di temperature ambiente	Sostituire la scheda del controller o la scheda principale
Errore nella fasa del compressore	EE25	Connessione scadente delle fasi U,V W	Verificare l'attuale cablaggio confrontandolo con lo schema elettrico
Errore della valvola a 4 vie	EE26	1. Errore della valvola di ritorno a 4 vie2. Mancanza di refrigerante (non la rileva in caso di T3-TH2 o T5-TH1)	1. Passare alla modalità raffreddamento per verificare se la valvola a 4 vie si è invertita correttamente2. Sostituire la valvola a 4 v3. Caricare gas
Errore dilettura dei dati sulla EEPROM	EE27	1. Dati EEPROM errati nel programma o erre del insertimento dei dati EEPROM2. Errore della scheda principale	1. Inserire i dati corretti EEPROM2. Sostituire il controller
Errore di comunità nel chip interno della scheda elettronica	EE28	Errore della scheda principale	2. Spagnere l'alimentazione elettrica e riavviare2. Sostituire la scheda principale

8.2 Altri guasti e soluzioni (non viene mostrato nulla sul controller LED)

Problema	Descrizione	Causa	Soluizione
Pompa di calorie non funzionante	Non viene moltorawnulla sul controller LED	Nessuna alimentazione	Verificare che il cavo e l'interrutto siano collegati
	Il controller LED在哪iza il tempo attuale.	Pompa di calorie in modalità stand-by	Avviare la pompa di calorie per metterla in funzione
	Il controller LED在哪iza l'attuale temperatura dell'accua.	1. La temperature dell'accua sta raggiungendo il valore impostato, pompa di calorie in modalità temperatura costante.2. La pompa di calorie ha appena iniziato a funzionare.3. In fase di sbrinamento.	1. Verificare l'impostazione della temperatura dell'accua.2. Avviare la pompa di calorie dop alcuni minuti.3. Il controller LED delveizzato "Sbrinamento".
La temperature dell'accua si raffredda quando la pompa di calorie funziona in modalità riscaldamento	Il controller LED在哪iza l'attuale temperatura dell'accua e il codice erre	1. è stata scelta la modalità sbagliata.2. Le ficire migliorato i problemi.3. Guasto del controller.	1. Regolare la modalità per un adeguato funzionamento2. sostituire il controller LED difettoso, e verificare lo stato dop avegliato modalità di funzionamento, controllingla temperature dell'accua in entrata in uscita.3. Sostituire o riparare la pompa di calorie
Breve funzionamento	Il controller LED在哪iza l'attuale temperatura dell'accua, non appeare il codice di erre	1. Ventilatore NON funzionante.2. La ventilazione dell'aria non è sufficiente.3. Il refrigerante non è sufficiente.	1. Verificare le connessioni dei cavtra motore e ventilatore, se necessario, sostituire.2. Verificare la posizione pompa di calore, ed eliminare tutti gli ostacchi che impediscono una Buona circolazione dell'aria.3 Sostituire o riparare pompa di calore.
Macchie di acqua	Macchie d'accua sulla pompa di calore	1. Protezione.2. Perdita d'accua.	1. Nessuna azione.2. Controllare conattenzione lo scambiatore di calorie in titanio pe escludere eventuali fughe
Eccesso di ghiaccio nell'evaporatore	Eccesso di ghiaccio nell'evaporatore		1. Verificare la posizione della pompa di calore, ed eliminare tutti gli ostacoli che impediscono una Buona circolazione dellaria.2. Sostituire o riparare la pompa di calore.

9. Esploso e manutenzione

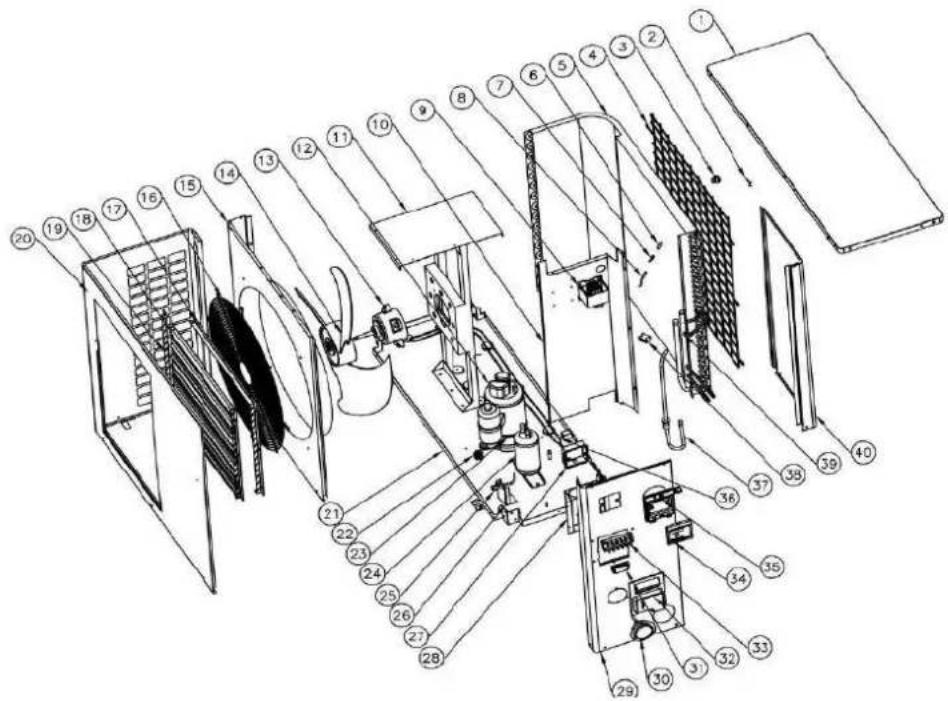

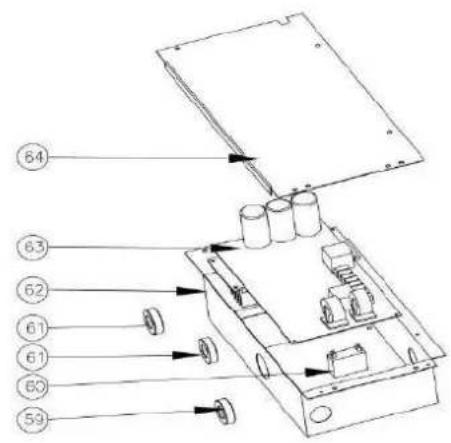

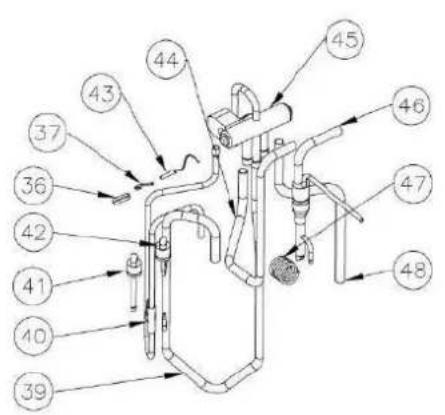

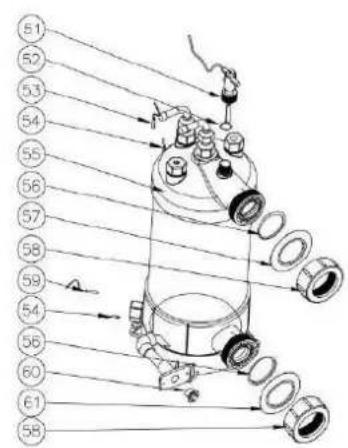

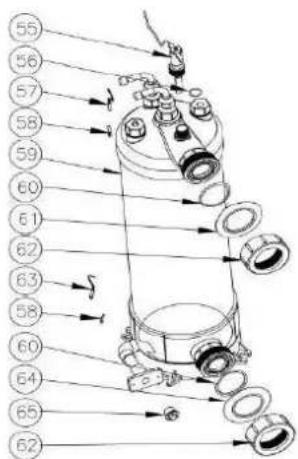

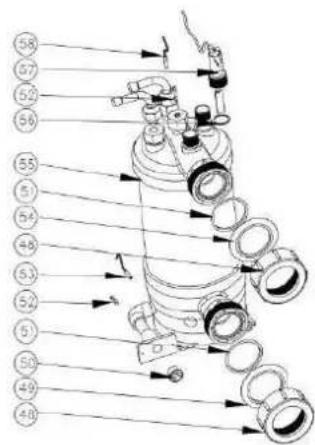

9.1 Modelo BEXP05i/BEXP07i/BEXP09i

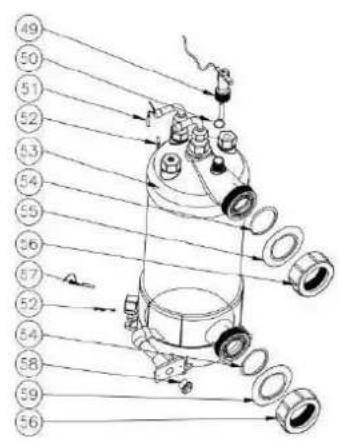

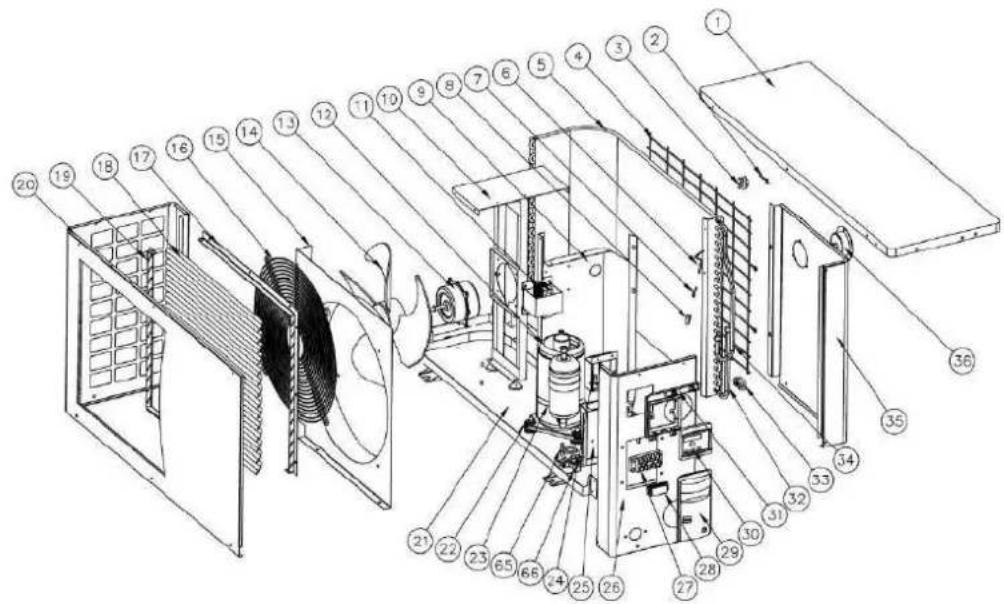

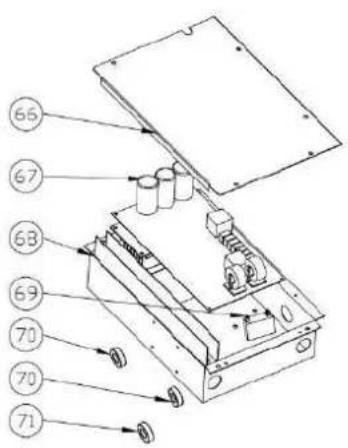

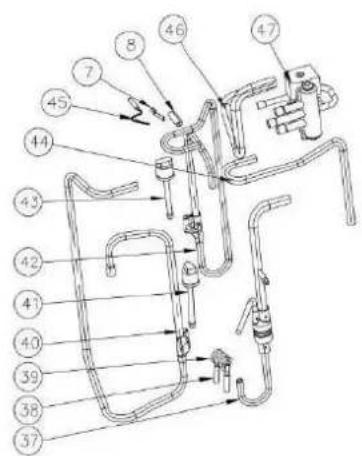

Modello elenco parti di ricambio: BEXP05i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108030156	Coperchio superiore	34	103000218	Assemblaggio del distributore
2	117110020	Temperatura ambiente. sensore T5-TH1	35	108030168	Pannello posteriore
3	133020010	Temperatura ambiente. clip del sensore	36	106000011	Manometro
4	108030167	Griglia posteriore	37	113090059	Scambiatore di capillari
5	103000218	evaporatore	38	113100010	Tubo di accoppiamento
6	117110058	Temp. evaporatore T3-TH2	39	109000096	Capillare
7	113190001	Clip per tubi del sensore di temperatura	40	113020320	Tubazioni di ritorno del gas
8	113190001	Tubo dell'involucro del sensore di temperature	41	112100046	Pressostato di Bassa pressione
9	108030170	Pannello isolante	42	113010229	Tubazioni di scarico
10	108030169	Staffa del motore del ventilatore	43	112100030	Pressostato di alta pressione
11	117230003	Reattore	44	113060123	Valvola a 4 vie per tubo collettivo
12	101000187	Piedi compressore	45	117110061	Temperatura di scarico sensore T6-TH
13	112000069	Motore della ventola	46	113030132	Valvola a 4 vie per scambiatore
14	113600007	Fan blade	47	121000001	Valvola a 4 vie
15	108030158	Scheda di ventilazione frontale	48	102050004	Set di connessione dell'acqua
16	108030045	Griglia di aerazione	49	133020011	Anello gomma blu
17	108030163	Supporto per piastra grill 1	50	102050006	Tappo di drenaggio
18	108030160	Griglia anteriore	51	133020006	Anello di gomma sull'attacco dell'accua
19	108030164	Supporto per piastra grill 2	52	108010025	Clip del sensore della temperature dello scambiatore
20	108030161	Pannello frontale	53	117110012	Acqua in temp. sensore T1-TH6
21	108030155	Vassoio di base	54	133020012	Anello di gomma rossa
22	101000187	Piedi compressore	55	102040757	Scambiatore di calore in titanio
23	142000072	Resistenza riscaldamento compressore	56	136020083	Anello di tenuta
24	133030011	Scatola del controller	57	112100021-1	Interruptire di flusso dell'accua
25	108010030	Terminal Board	58	117110011	Acqua fuori temp. sensore T2-TH5
26	108030157	Pannello laterale destro	59	117240003	Anello magnetico
27	115000004	Terminale a 5 bit	60	111300002	Capacità del ventilatore
28	136010004	Clip per cavo di connessione	61	117240002	Anello magnetoico
29	133020020	Maniglia	62	108030095	Scatola elettrica
30	117020150	controllore	63	117100046	PCB
31	113712007	Scatola del controller impermeabile	64	108030059	Coperchio scatola elettrica
32	103000218	Assemblea collettiva	65	113100008	Tubo di accoppiamento
33	136020018	B tipo di blocco di fissaggio in gomma	66	120000091	Valvola a globo

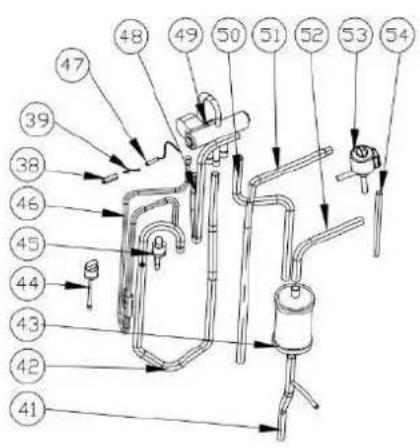

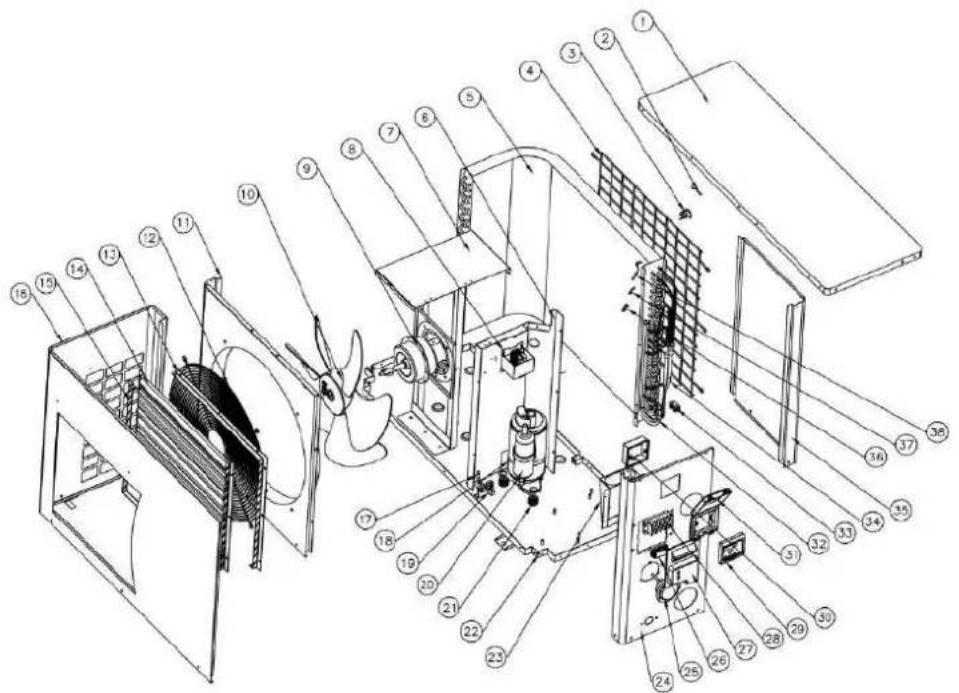

Modello elenco parti di ricambio: BEXP07i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108030156	Coperchio superiore	34	103000218	Assemblaggio del distributore
2	117110020	Temperatura ambientesa soneore T5-TH1	35	108030168	Pannello posteriore
3	133020010	Temperatura ambiente. clip del sensore	36	106000011	Manometro
4	108030039	Griglia posteriore	37	113090059	Scambiatore di capillari
5	103000218	evaporatore	38	113100010	Tubo di accoppiamento
6	117110004	Temp. evaporatore T3-TH2	39	109000095	Capillare
7	113190001	Clip per tubi del sensore di temperature	40	113020320	Tubazioni di ritorno del gas
8	113190001	Tubo dell'involucro del sensore di temperature	41	116000069	Pressostato di bassa pressione
9	108030170	Pannello isolante	42	113010229	Tubazioni di scarico
10	108030169	Staffa del motore del ventilatore	43	116000066	Pressostato di alta pressione
11	117230003	Reattore	44	113060123	Valvola a 4 vie per tubo collettiv
12	101000187	Piedi compressore	45	117110021	Temperatura di scarico sensore T6-TH3
13	112000069	Motore della ventola	46	113030091	Valvola a 4 vie per scambiatore
14	113600007	Fan blade	47	121000001	Valvola a 4 vie
15	108030158	Scheda di ventilazione frontale	48	113900082	Set di connessione dell'accqua
16	108030045	Griglia di aerazione	49	133020011	Anello gomma blu
17	108030163	Supporto per piasta grill 1	50	150000110	Tappo di drenaggio
18	108030160	Griglia anteriore	51	133020026	Anello di gomma sull'attacco dell'accqua
19	108030164	Supporto per piasta grill 2	52	108010025	Clip del sensore della temperature dello scambiatore
20	108030161	Pannello frontale	53	117110012	Acqua in temp. sensore T1-TH6
21	108030155	Vassoio di base	54	133020012	Anello di gomma rossa
22	101000187	Piedi compressore	55	102040758	Scambiatore di calore in titanio
23	142000072	Resistenza riscaldamento compressore	56	136020083	Anello di tenuta
24	133030011	Scatola del controller	57	112100021-1	Interruttore di flusso dell'accqua
25	108010030	Terminal Board	58	117110011	Acqua fuori temp. sensore T2-TH
26	108030157	Pannello laterale destro	59	117240003	Anello magnetico
27	115000004	Terminale a 5 bit	60	111300002	Capacità del ventilatore
28	136010004	Clip per cavo di connessione	61	117240002	Anello magnetoico
29	133020020	Maniglia	62	108030095	Scatola elettrica
30	117020150	controllore	63	117100046	PCB
31	108010021	Scatola del controller impermeabile	64	108030059	Coperchio scatola elettrica
32	103000218	Assemblea collettiva	65	113100008	Tubo di accoppiamento
33	136020018	B tipo di blocco di fissaggio gomma	66	120000091	Valvola a globo

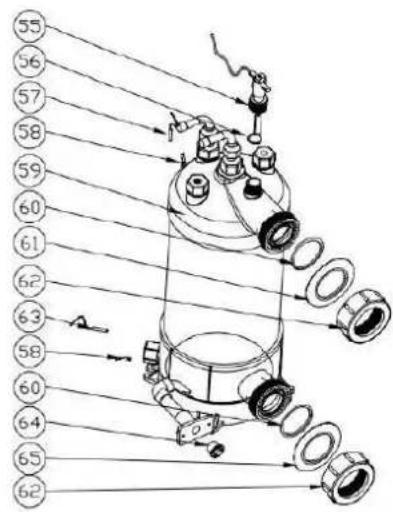

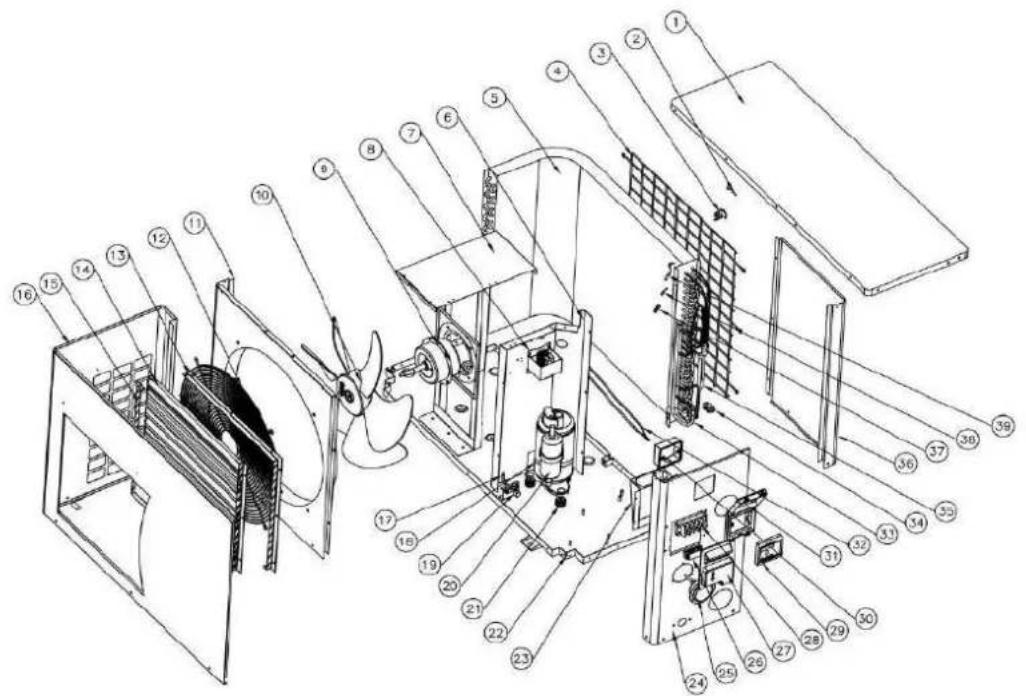

Modello elenco parti di ricambio: BEXP09i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108030156	Coperchio superiore	34	103000218	Assemblaggio del distributore
2	117110020	Temperatura ambiente. sensore T5-TH1	35	108030168	Pannello posteriore
3	133020010	Temperatura ambiente. clip del sensore	36	106000011	Manometro
4	108030039	Griglia posteriore	37	113090059	Scambiatore di capillari
5	103000218	Evaporatore	38	113100010	Tubo di accoppiamento
6	117110004	Temp. evaporatore T3-TH2	39	109000098	Capillare
7	113190001	Clip per tubi del sensore di temperatura	40	113020320	Tubazioni di ritorno del gas
8	113190001	Tubo dell'involucro del sensore d'temperatura	41	116000069	Pressostato di Bassa pressione
9	108030170	Pannello isolante	42	113010229	Tubazioni di scarico
10	108030169	Staffa del motore del ventilatore	43	116000066	Pressostato di alta pressione
11	117230003	Reattore	44	113060123	Valvola a 4 vie per tubo collettiv
12	101000187	Piedi compressore	45	117110021	Temperatura di scarico sensore T6-TH3
13	112000069	Motore della ventola	46	113030091	Valvola a 4 vie per scambiatore
14	113600007	Fan blade	47	121000001	Valvola a 4 vie
15	108030158	Scheda di ventilazione frontale	48	113900082	Set di connessione dell'accua
16	108030045	Griglia di aerazione	49	133020011	Anello gomma blu
17	108030163	Supporto per piastra grill 1	50	150000110	Tappo di drenaggio
18	108030160	Griglia anteriore	51	133020026	Anello di gomma sull'attacco dell'accua
19	108030164	Supporto per piastra grill 2	52	108010025	Clip del sensore della temperatur dello scambiatore
20	108030161	Pannello frontale	53	117110012	Acqua in temp. sensore T1-TH6
21	108030155	Vassoio di base	54	133020012	Anello di gomma rossa
22	101000187	Piedi compressore	55	102040759	Scambiatore di calore in titanio
23	142000072	Resistenza riscaldamento compressore	56	136020083	Anello di tenuta
24	133030011	Scatola del controller	57	112100021-1	Interruttore di flusso dell'accua
25	108010030	Terminal Board	58	117110011	Acqua fuori temp. sensore T2-TH
26	108030157	Pannello laterale destro	59	117240003	Anello magnetico
27	115000004	Terminale a 5 bit	60	111300002	Capacità del ventilatore
28	136010004	Clip per cavo di connessione	61	117240002	Anello magnetoico
29	133020020	Maniglia	62	108030095	Scatola elettrica
30	117020150	controllo	63	117100046	PCB
31	108010021	Scatola del controller impermeabile	64	108030059	Coperchio scatola elettrica
32	103000218	Assemblea collettiva	65	113100008	Tubo di accoppiamento
33	136020018	B tipo di blocco di fissaggio in gomma	66	120000091	Valvola a globo

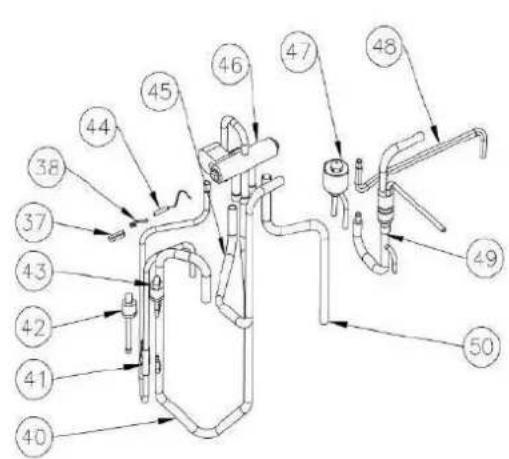

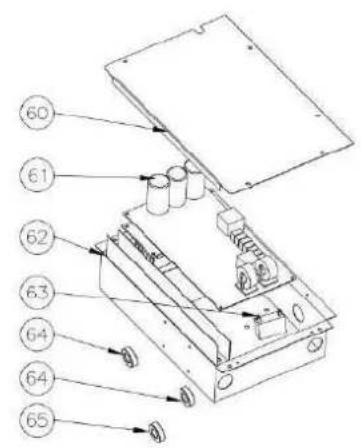

Modello elenco parti di ricambio: BEXP11i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108050103	Coperchio superiore	34	103000221	Assemblaggio del distributore
2	117110020	Temperatura ambientesa soneore T5-TH1	35	108050114	Pannello posteriore
3	133020010	Temperatura ambiente. clip del sensore	36	113190001	Clip per tubi del sensore di temperatura
4	108050104	Griglia posteriore	37	113190001	Tubo dell'involucro del sensore di temperatura
5	103000221	evaporatore	38	117110004	Temp. evaporatore T3-TH2
6	108050105	Pannello isolante	39	113020322	Tubazioni di ritorno del gas
7	108050106	Staffa del motore del ventilatore	40	113010210	Tubazioni di scarico
8	117230003	Reattore	41	116000066	Pressostato di alta pressione
9	112000070	Motore della ventola	42	116000069	Pressostato di bassa pressione
10	132000013	Fan blade	43	117110021	Temperatura di scarico sensore T6-TH3
11	108050107	Scheda di ventilazione frontale	44	113030086	Valvola a 4 vie per scambiatore
12	108010014	Griglia di aerazione	45	121000006	Valvola a 4 vie
13	108050108	Supporto per piastra grill 1	46	113090058	Valvola a 4 vie a capillare
14	108050109	Griglia anteriore	47	109000044	Capillare
15	108050110	Supporto per piastra grill 2	48	113060084	Valvola a 4 vie per tubo collettivo
16	108050111	Pannello frontale	49	112100021-1	Interruttore di flusso dell'accua
17	113100008	Tubo di accoppiamento	50	136020083	Anello di tenuta
18	142000074	Resistenza riscaldamento compressore	51	117110011	Acqua fuori temp. sensore T2-TH5
19	120000091	Valvola globale	52	108010025	Clip del sensore della temperatura dello scambiatore
20	101000188	Compressore + basi anti-vibrazioni	53	102040760	Scambiatore di calore in titanio
21	101000188	Piedi compressore	54	133020026	Anello di gomma sull'attacco dell'accua
22	108050112	Vassoio di base	55	133020012	Anello di gomma rossa
23	108010016	Terminal Board	56	113900082	Set di connessione dell'accua
24	108050113	Pannello laterale destro	57	117110012	Acqua in temp. sensore T1-TH6
25	106000011	Manometro	58	150000110	Tappo di drenaggio
26	136010004	Clip	59	133020011	Anello gomma blu
27	133020029	Maniglia	60	108050017	Coperchio scatola elettrica
28	115000004	Terminale a 5 bit	61	117100046	PCB
29	117020150	controllore	62	108110031	Scatola elettrica
30	133030011	Scatola del controller	63	111000006	Capacità del ventilatore
31	108010021	Scatola del controller impermeabile	64	117240002	Anello magnetico
32	103000221	Assemblea collettiva	65	117240003	Anello magnetico
33	136020018	B tipo di blocco di fissaggio in gomma

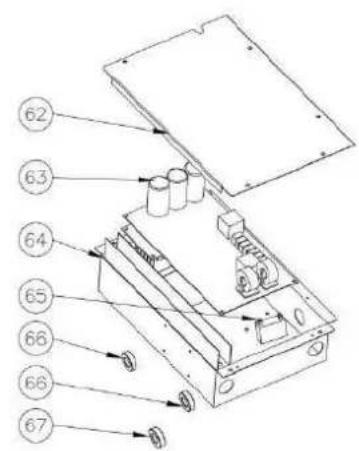

Modello elenco parti di ricambio: BEXP14i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108050103	Coperchio superiore	35	103000182	Assemblaggio del distributore
2	117110020	Temperatura ambientesa sensore T5-TH1	36	108050114	Pannello posteriore
3	133020010	Temperatura ambiente. clip de sensore	37	113190001	Clip per tubi del sensore di temperatura
4	108050104	Griglia posteriore	38	113190001	Tubo dell'involucro del sensore di temperatura
5	103000182	evaporatore	39	117110004	Temp. evaporatore T3-TH2
6	108050105	Pannello isolante	40	113020322	Tubazioni di ritorno del gas
7	108050106	Staffa del motore del ventilatore	41	113010210	Tubazioni di scarico
8	117230003	Reattore	42	116000066	Pressostato di alta pressione
9	112000070	Motore della ventola	43	116000069	Pressostato di bassa pressione
10	132000013	Fan blade	44	117110021	Temperatura di scarico sensore T6-TH3
11	108050107	Scheda di ventilazione frontale	45	113030086	Valvola a 4 vie per scambiatore
12	108010014	Griglia di aerazione	46	121000006	Valvola a 4 vie
13	108050108	Supporto per piastra grill 1	47	119000017	EEV
14	108050109	Griglia anteriore	48	113080054	EEV al tubo di distribuzione
15	108050110	Supporto per piastra grill 2	49	113070044	Scambiatore TT a tubo EEV
16	108050111	Pannello frontale	50	113060084	Valvola a 4 vie per tubo collettiv
17	113100008	Tubo di accoppiamento	51	112100021-1	Interruttore di flusso dell'acqua
18	142000074	Resistenza riscaldamento compressore	52	136020083	Anello di tenuta
19	120000091	Valvola globale	53	117110011	Acqua fuori temp. sensore T2-TH
20	101000188	Compressore	54	108010025	Clip del sensore della temperatur dello scambiatore
21	101000188	Piedi compressore	55	102040761	Scambiatore di calore in titanio
22	108050112	Vassoio di base	56	133020026	Anello di gomma sull'attacco dell'acqua
23	108010016	Terminal Board	57	133020012	Anello di gomma rossa
24	108050113	Pannello laterale destro	58	113900082	Set di connessione dell'acqua
25	106000011	Calibro pressa	59	117110012	Acqua in temp. sensore T1-TH6
26	136010004	Clip	60	150000110	Tappo di drenaggio
27	133020029	Maniglia	61	133020011	Anello gomma blu
28	115000004	Terminale a 5 bit	62	108050017	Coperchio scatola elettrica
29	117020150	controllo	63	117100047	PCB
30	133030011	Scatola del controller	64	108110045	Scatola elettrica
31	108010021	Scatola del controller impermeabile	65	111000006	Capacità del ventilatore
32	142000142	Cinghia di riscaldamento dell'evaporatore (opzionale)	66	117240002	Anello magnetico
33	103000182	Assemblea collettiva	67	117240003	Anello magnetico
34	136020018	B tipo di blocco di fissaggio in gomma

Modello elenco parti di ricambio: BEXP16i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108050103	Coperchio superiore	35	103000220	Assemblaggio del distributore
2	117110020	Temperatura ambientesa soneore T5-TH1	36	108050114	Pannello posteriore
3	133020010	Temperatura ambiente. clip del sensore	37	113190001	Clip per tubi del sensore di temperatura
4	108050104	Griglia posteriore	38	113190001	Tubo dell'involucro del sensore di temperatura
5	103000220	evaporatore	39	117110004	Temp. evaporatore T3-TH2
6	108050105	Pannello isolante	40	113020321	Tubazioni di ritorno del gas
7	108050106	Staffa del motore del ventilatore	41	113010159	Tubazioni di scarico
8	117230003	Reattore	42	116000066	Pressostato di alta pressione
9	112000070	Motore della ventola	43	116000069	Pressostato di bassa pressione
10	132000013	Fan blade	44	117110021	Temperatura di scarico sensore T6-TH3
11	108050107	Scheda di ventilazione frontale	45	113030081	Valvola a 4 vie per scambiatore
12	108010014	Griglia di aerazione	46	121000006	Valvola a 4 vie
13	108050108	Supporto per piastra grill 1	47	119000017	EEV
14	108050109	Griglia anteriore	48	113080054	EEV al tubo di distribuzione
15	108050110	Supporto per piastra grill 2	49	113070041	Scambiatore TT a tubo EEV
16	108050111	Pannello frontale	50	113060084	Valvola a 4 vie per tubo collettivo
17	113100008	Tubo di accoppiamento	51	112100021-1	Interruttore di flusso dell'accua
18	142000074	Resistenza riscaldamento compressore	52	136020083	Anello di tenuta
19	120000091	Valvola globale	53	117110011	Acqua fuori temp. sensore T2-TH5
20	101000181	Compressore	54	108010025	Clip del sensore della temperature dello scambiatore
21	101000181	Piedi compressore	55	102040762	Scambiatore di calore in titanio
22	108050115	Vassoio di base	56	133020026	Anello di gomma sull'attacco dell'accua
23	108010016	Terminal Board	57	133020012	Anello di gomma rossa
24	108050113	Pannello laterale destro	58	113900082	Set di connessione dell'accua
25	106000011	Manometro	59	117110012	Acqua in temp. sensore T1-TH6
26	136010004	Clip	60	150000110	Tappo di drenaggio
27	133020029	Maniglia	61	133020011	Anello gomma blu
28	115000004	Terminale a 5 bit	62	108050017	Coperchio scatola elettrica
29	117020150	controllore	63	117100047	PCB
30	133030011	Scatola del controller	64	108110045	Scatola elettrica
31	108010021	Scatola del controller impermeabile	65	111000006	Capacità del ventilatore
32	142000142	Cinghia di riscaldamento dell'evaporatore (opzionale)	66	117240002	Anello magnetico
33	103000220	Assemblea collettiva	67	117240003	Anello magnetico
34	136020018	B tipo di blocco di fissaggio in gomma

Modello elenco parti di ricambio: BEXP18i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108050103	Coperchio superiore	37	108050114	Pannello posteriore
2	117110020	Temperatura ambientesa soneore T5-TH1	38	113190001	Clip per tubi del sensore di temperatura
3	133020010	Temperatura ambiente. clip	39	113190001	Tubo dell'involucro del sensore di
4	108050104	Griglia posteriore	40	117110059	Temp. evaporatore T3-TH2
5	103000220	evaporatore	41	113130021	Tubo filtrante liquido per filtrto
6	108050105	Pannello isolante	42	113020321	Tubazioni di ritorno del gas
7	108050106	Staffa del motore del	43	120000066	Filtro
8	117230003	Reattore	44	112100030	Pressostato di alta pressione
9	112000070	Motore della ventola	45	112100046	Pressostato di bassa pressione
10	132000013	Fan blade	46	113010159	Tubazioni di scarico
11	108050107	Scheda di ventilazione	47	117110061	Temperatura di scarico sensore T6-TH3
12	108010014	Griglia di aerazione	48	113030081	Valvola a 4 vie per scambiatore
13	108050108	Supporto per piatra grill 1	49	121000006	Valvola a 4 vie
14	108050109	Griglia anteriore	50	113060084	Valvola a 4 vie per tubo collettivo
15	108050110	Supporto per piatra grill 2	51	113080078	Serbatoio liquido per tubo EEV
16	108050111	Pannello frontale	52	113170021	Scambiatore per filtrare il tubo
17	113100008	Tubo di accoppiamento	53	119000043	EEV
18	142000074	Resistenza riscaldamento	54	113120025	EEV al tubo di distribuzione
19	120000091	Valvola globale	55	112100021-1	Interruttore di flusso dell'acqua
20	101000189	Compressore	56	136020083	Anello di tenuta
21	101000189	Piedi compressore	57	117110011	Acqua fuori temp. sensore T2-TH5
22	105000004	Contenitore di stoccaggio	58	108010025	Clip del sensore della temperatura dello
23	108050116	Vassoio di base	59	102040762	Scambiatore di calore in titanio
24	108010016	Terminal Board	60	133020006	Anello di gomma sull'attacco dell'acqua
25	108050113	Pannello laterale destro	61	133020012	Anello di gomma rossa
26	106000011	Calibro pressa	62	102050004	Set di connessione dell'acqua
27	136010004	Clip	63	117110055	Acqua in temp. sensore T1-TH6
28	133020029	Maniglia	64	102050006	Tappo di drenaggio
29	115000004	Terminale a 5 bit	65	133020011	Anello gomma blu
30	117020150	controllo	66	108050017	Coperchio scatola elettrica
31	133030011	Scatola del controller	67	117100047	PCB
32	113712007	Scatola del controller	68	108110045	Scatola elettrica
33	142000142	Cinghia di riscaldamento	69	111000006	Capacità del ventilatore
34	103000220	Assemblea collettiva	70	117240002	Anello magnetico
35	136020018	B tipo di blocco di fissaggi	71	117240003	Anello magnetico
36	103000220	Assemblaggio del

Modello elenco parti di ricambio: BEXP20i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108540043	Coperchio superiore	37	103000230	Assemblaggio del distributore
2	117110020	Temperatura ambiente. sensore T5-TH1	38	136020005	B tipo di blocco di fissaggio in gomma
3	133020010	Temperatura ambiente. clip del sensore	39	103000230	Assembla collettiva
4	108540044	Griglia posteriore	40	108540054	Pannello posteriore
5	103000230	evaporatore	41	116000069	Pressostato di Bassa pressione
6	113190001	Tubo dell'involucro del sensore d'temperatura	42	113130021	Tubo filtrante liquido per filtrò
7	113190001	Clip per tubi del sensore di temperatura	43	113020325	Tubazioni di ritorno del gas
8	117110004	Temp. evaporatore T3-TH2	44	116000066	Pressostato di alta pressione
9	117230002	Reattore	45	113060122	Valvola a 4 vie per tubo collettivo
10	108540045	Pannello isolante	46	117110021	Temperatura di scarico sensore T6-TH3
11	108540046	Staffa del motore del ventilatore	47	113010230	Tubazioni di scarico
12	101000189	Compressore	48	121000006	Valvola a 4 vie
13	111400043	Motore della ventola	49	120000066	Filtro
14	113600013	Fan blade	50	113170032	Scambiatore per filtrare il tubo
15	108540047	Scheda di ventilazione frontale	51	113120026	Serbatoio liquido per tubo EEV
16	108010064	Griglia di aerazione	52	113030108	Valvola a 4 vie per scambiatore
17	108540048	Supporto per piastra grill 1	53	119000043	EEV
18	108540049	Griglia anteriore	54	113080079	EEV al tubo di distribuzione
19	108540050	Supporto per piastra grill 2	55	112100021-1	Interruttore di flusso dell'accua
20	108540051	Pannello frontale	56	136020083	Anello di tenuta
21	108540052	Vassoio di base	57	117110011	Acqua fuori temp. sensore T2-TH5
22	101000189	Piedi compressore	58	108010025	Clip del sensore della temperatur dello scambiatore
23	142000074	Resistenza riscaldamento compressore	59	102040763	Scambiatore di calore in titanio
24	105000004	Contenitore di stoccaggio liquido	60	133020026	Anello di gomma sull'attacco dell'accua
25	120000091	Valvola globale	61	133020012	Anello di gomma rossa
26	108560034	Valvola globale	62	113900082	Set di connessione dell'accua
27	133030011	Scatola del controller	63	117110012	Acqua in temp. sensore T1-TH6
28	108010016	Terminal Board	64	133020011	Anello gomma blu
29	108540053	Pannello laterale destro	65	150000110	Tappo di drenaggio
30	106000011	Manometro	66	108540006	Coperchio scatola elettrica
31	136010004	Clip	67	117100048	PCB
32	133020029	Maniglia	68	108560012	Scatola elettrica
33	115000004	Terminale a 5 bit	69	117240002	Anello magnetico
34	117020150	controllo	70	117240003	Anello magnetico
35	108010021	Scatola del controller impermeabile	71	111000006	Capacità del ventilatore
36	142000144	Cinghia di riscaldamento dell'evaporatore (opzionale)

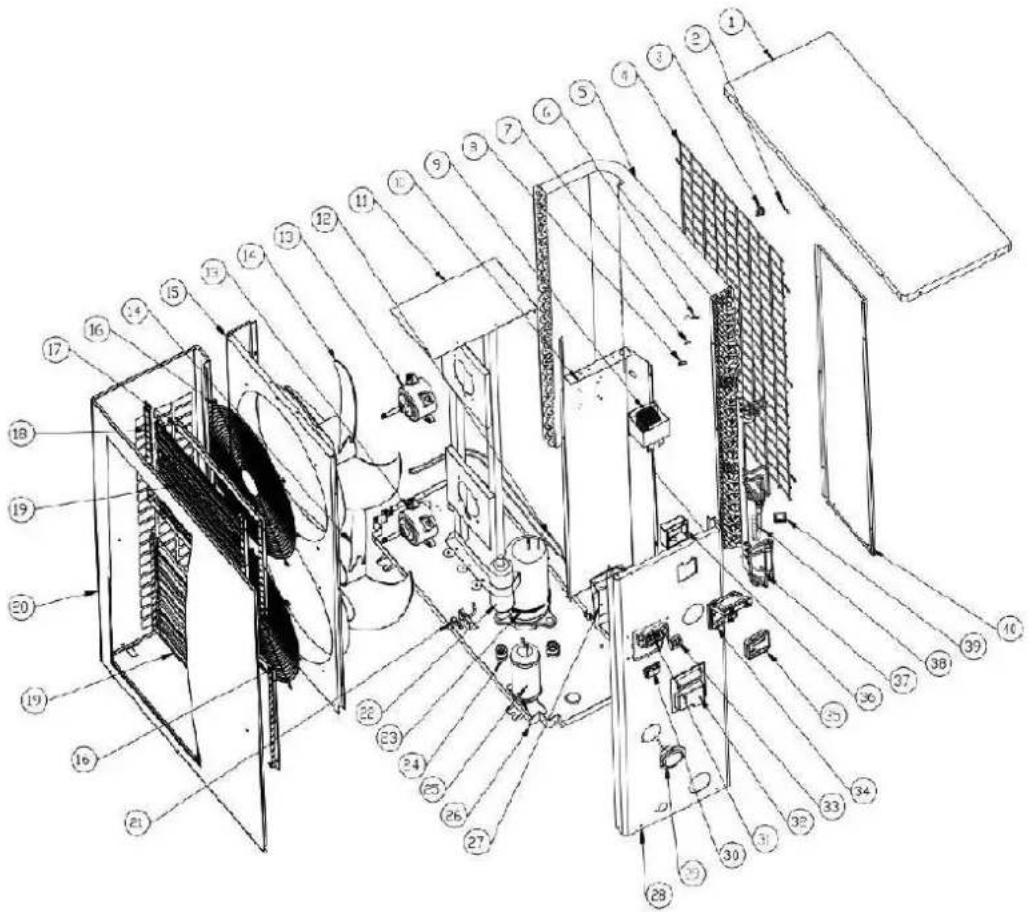

9.6 Modello: BEXP25i

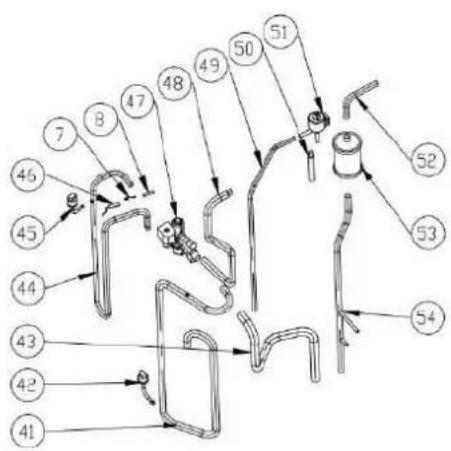

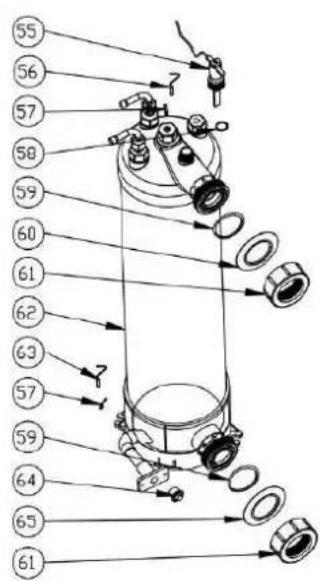

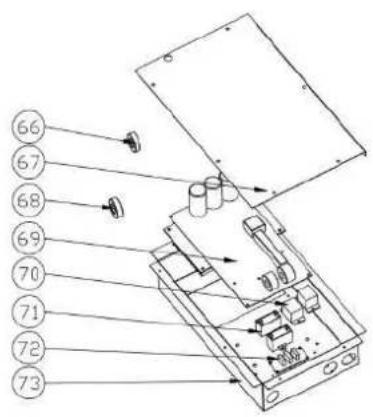

Modello elenco parti di ricambio: BEXP25i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108470071	Coperchio superiore	38	103000233	Assemblaggio del distributore
2	117110020	Temperatura ambientesa soneore T5-TH1	39	136020005	B tipo di blocco di fissaggio in gom
3	133020010	Temperatura ambiente. clip de	40	108470082	Pannello posteriore
4	108470072	Griglia posteriore	41	113020326	Tubazioni di ritorno del gas
5	103000233	evaporatore	42	112100046	Pressostato di bassa pressione
6	117110004	Temp. evaporatore T3-TH2	43	113060083	Valvola a 4 vie per tubo collettivo
7	113190001	Clip per tubi del sensore di	44	113010227	Tubazioni di scarico
8	113190001	Tubo dell'involucro del sensore	45	112100030	Pressostato di alta pressione
9	117230002	Reattore	46	117110021	Temperatura di scarico sensore T6-TH3
10	117020150	Pannello isolante	47	121000009	Valvola a 4 vie
11	108470074	Staffa del motore del	48	113030087	Valvola a 4 vie per scambiatore
12	142000079	Cinghia di riscaldamento	49	113120020	Serbatoio liquido per tubo EEV
13	112000070	Motore della ventola	50	113080055	EEV al tubo di distribuzione
14	132000013	Fan blade	51	119000021	EEV
15	108470075	Scheda di ventilazione frontale	52	113170028	Scambiatore per filtrare il tubo
16	108010014	Griglia di aerazione	53	120000066	Filtro
17	108470076	Supporto per piastra grill 1	54	113130020	Tubo filtrante liquido per filtrlo
18	108470077	Supporto per piastra grill 2	55	112100021-1	Interruttore di flusso dell'accua
19	108470078	Griglia anteriore	56	117110011	Acqua fuori temp. sensore T2-TH5
20	108470079	Pannello frontale	57	108010025	Clip del sensore della temperatura
21	120000091	Valvola globale	58	136020083	Anello di tenuta
22	101000185	Compressore	59	133020006	Anello di gomma sull'attacco
23	142000077	Resistenza riscaldamento	60	133020012	Anello di gomma rossa
24	101000185	Piedi compressore	61	102050004	Set di connessione dell'accua
25	105000008	Contenitore di stoccaggio	62	102040776	Scambiatore di calore in titanio
26	108470080	Vassoio di base	63	117110053	Acqua in temp. sensore T1-TH6
27	108010016	Terminal Board	64	102050006	Tappo di drenaggio
28	108470081	Pannello laterale destro	65	133020011	Anello gomma blu
29	106000011	Manometro	66	117240002	Anello magnetico
30	136010004	Clip	67	108550004	Coperchio scatola elettrica
31	115000025	Terminale a 3 bit	68	117240003	Anello magnetico
32	133020029	Maniglia	69	117100048	PCB
33	115000023	Terminale a 3 bit	70	142000038	Relè
34	113712007	Scatola del controller	71	111000006	Capacità del ventilatore
35	117020150	controllore	72	N/A	N/A
36	133030011	Scatola del controller	73	108550003	Scatola elettrica
37	103000233	Assemblea collettiva

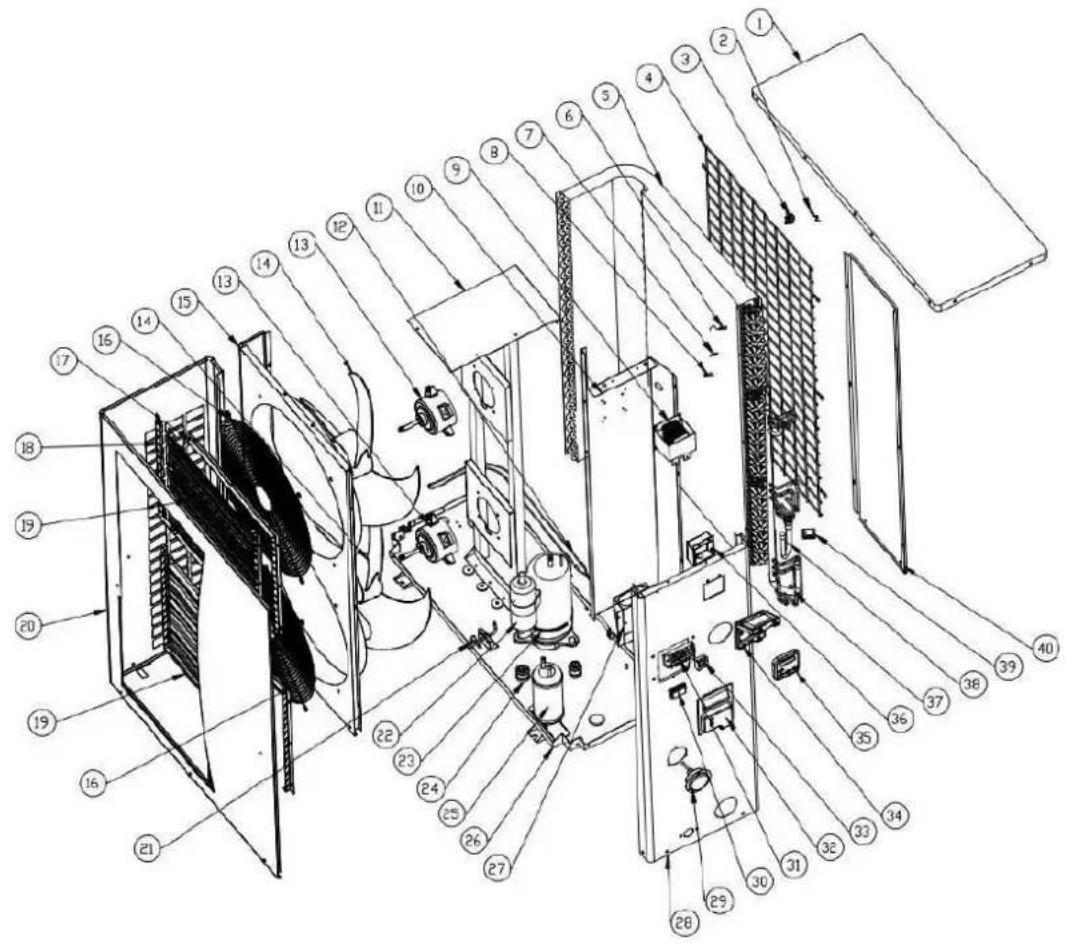

9.7 Model: BEXP30i

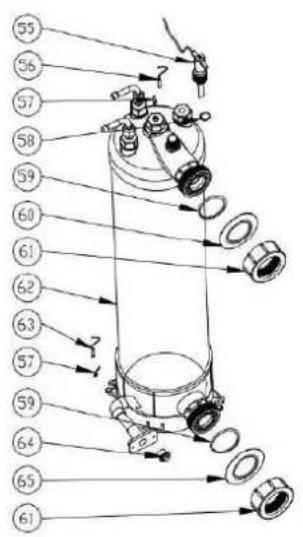

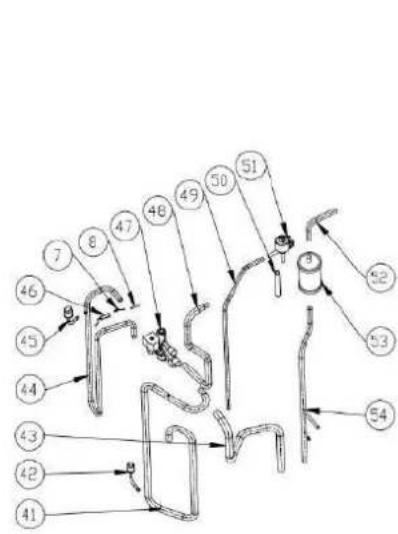

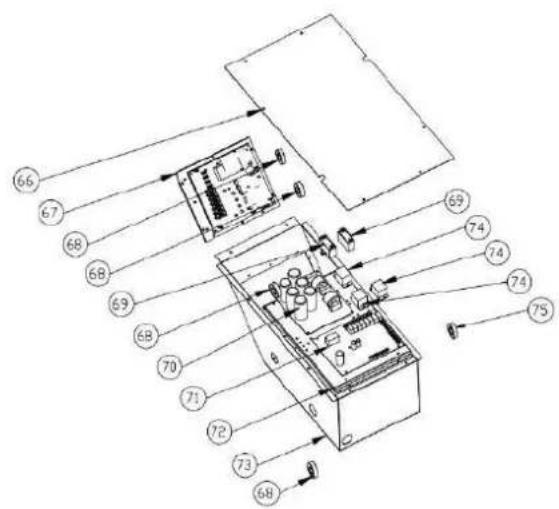

Modello elenco parti di ricambio: BEXP30i

NO	ERP	Denominazione pezzi	NO	ERP	Denominazione pezzi
1	108470071	Coperchio superiore	39	136020005	B tipo di blocco di fissaggio in gomr
2	117110020	Temperatura ambientesa sorsore T5-TH1	40	108470082	Pannello posteriore
3	133020010	Temperatura ambiente. clip de sensore	41	113020326	Tubazioni di ritorno del gas
4	108470072	Griglia posteriore	42	112100046	Pressostato di bassa pressione
5	103000208	evaporatore	43	113060083	Valvola a 4 vie per tubo collettivo
6	117110004	Temp. evaporatore T3-TH2	44	113010227	Tubazioni di scarico
7	113190001	Clip per tubi del sensore di	45	112100030	Pressostato di alta pressione
8	113190001	Tubo dell'involucro del sensore di temperatura	46	117110021	Temperatura di scarico sensore T6-TH3
9	117230004	Reattore	47	121000009	Valvola a 4 vie
10	108470073	Pannello isolante	48	113030087	Valvola a 4 vie per scambiatore
11	108470074	Stoffa del motore del	49	113120020	Serbatoio liquido per tubo EEV
12	142000079	Cinghia di riscaldamento	50	113080055	EEV al tubo di distribuzione
13	112000070	Motore della ventola	51	119000022	EEV
14	132000013	Fan blade	52	113170028	Scambiatore per filtrare il tubo
15	108470075	Scheda di ventilazione frontale	53	120000066	Filtro
16	108010014	Griglia di aerazione	54	113130020	Tubo filtrante liquido per filtrto
17	108470076	Supporto per piastra grill 1	55	112100021-1	Interruttore di flusso dell'accua
18	108470077	Supporto per piastra grill 2	56	117110011	Acqua fuori temp. sensore T2-TH5
19	108470078	Griglia anteriore	57	108010025	Clip del sensore della temperatura
20	108470079	Pannello frontale	58	136020083	Anello di tenuta
21	120000091	Valvola globale	59	133020006	Anello di gomma sull'attacco
22	101000185	Compressore	60	133020012	Anello di gomma rossa
23	142000077	Resistenza riscaldamento	61	102050004	Set di connessione dell'accua
24	101000185	Piedi compressore	62	102040776	Scambiatore di calore in titanio
25	105000008	Contenitore di stoccaggio	63	117110053	Acqua in temp. sensore T1-TH6
26	108470080	Vassoio di base	64	102050006	Tappo di drenaggio
27	108010016	Terminal Board	65	133020011	Anello gomma blu
28	108470081	Pannello laterale destro	66	108470006	Coperchio scatola elettrica
29	106000011	Manometro	67	117140016	PCB Controllo principale
30	136010004	Clip	68	117240002	Anello magnetico
31	115000025	Terminale a 3 bit	69	111000006	Capacità del ventilatore
32	133020029	Maniglia	70	117260001	Scheda filtrto
33	115000023	Terminale a 3 bit	71	117250007	PCB
34	113712007	Scatola del controller	72	108470028	Quadro elettrico
35	117020150	controllore	73	108470027	Scatola elettrica
36	133030011	Scatola del controller	74	142000038	Relè
37	103000208	Assembla collettiva	75	117240003	Anello magnetico
38	103000208	Assemblaggio del distributore

9.5 Manutenzione

(1) Controllare con regolarità ilsystema di erogazione dell'acqua per evitare che entri aria nel systema con una seguente riduzione della portata dell'acqua, Tali guasti prometterebbero la performance e l'affidabilità della pompa di calore.
(2) Pulire con regolarità le piscine e i sistemi filtranti per evitare di causare danni all'unità dovuti alla sporcizia presente nell'impiano di filtrazione.
(3) Conservare la pompa di calore sempre asciutta, ben ventilata e pulita sul lato dello scambiatore di calore in modo tale da consentire uno scambio di calore nelle problemi e un buon risparmio energetico.
(4) Solo un techniciane qualificato e autorizzato a intervenire sulla pressione del systema di refrigerazione.
(5) Verificare la connessione del cavo di potenza. Se la pompa di calore inizia a funzionare in maniera anomala, spegnerla e contattare un techniciano qualificato.
(6) Svuotare sempre l'acqua presente nella pompa di calore quando la medesima rimane ferma, ovvero in inverno o quando la temperatura ambiente scende sotto lo 0^ . Altrimenti, si corre il rischio di congelamento nelle scambiatore in titanio con un seguente annullamento della garanzia.
(7) Si prega di riempire il gas R32 attevvero la valvola Globe all'interno della macchina.

BOMBA DE CALOR DE PISCINA

1.1 Ai sensi delle seguenti disposizioni, il venditore garantisce che il prodotto corrispondente aquesta garanzia ("il Prodotto") non presenta alcun difetto di conformità al momento della sua consegna.
1.2 Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della o dello stesso all'acquirente.
1.3 Ncl caso in cui si venisse a produrre un difetto di conformità del Prodotto e l'acquirente notificasse al venditore entro il Periodo di Garanzia, il venditore dovrá riparare o sostituire il Pr a sua spese nel luogo che consideri opportuno, salvo che ciò risulti impossibile o sproportzionato.
1.4 Qualora non fosse possibile riparare o sostuire il Prodotto, l'acquirente potr a richiedere una riduzione proportionale del prezzo o, nel caso in cui il difetto di conformità fosse sufficientermente, lo scioglamento del contratto di vendita.
1.5Le parti sostituite o riparate in virtù della presente garanzia non rappresentanno un prolongamento della scadenza della garanzia del Prodotto originale, quantunque disporranno di una loro propria garanzia.
1.6 Affinché la presente possa essere valida, l'acquirente dovrà attestare la data di acquisto e consegna di del Prodotto.
1.7 Una volta trascorsi più di sei mesi nella consegna del Prodotto all'acquirente, qualora quest'ultimo dichiari un difetto di conformità del medesimo, l'acquirente dovrà attestare l'origine e l'esistenza del difetto dichiarato.
1.8 Il presente Certificato di Garanzia non limita o preclude i diritti che corrispondano ai consumatori in virtu delle norme nazionale di carattere imperativo.

2CONDITIONI PARTICULARI

2.1 La presente garanzia copre i prodotti al quali si riferisce quello manuale.
2.2 Il presente Certificato di Garanzia avrà vigore unicamente nell'ambito dei paesi dell'Unione Europea.
2.3 Per la validità di questa garanzia, l'acquirente dovrà rispetto in maniera rigorosa le indicaz del Fabbricante indicate nella documentazione che viene allegata al Prodotto, quando但这i risultati applicabile secondo la gamma e il modello del Prodotto.
2.4 Nel caso in cui venga specificato un calendario per la sostituzione, la manutenzione o la p di determinati pezzi o componenti del Prodotto, la garanzia sareva valida solo quando qualora detto calendario sua stato rispetto in maniera corretta.

3LIMITAZIONI

3.1 La presente garanzia sera valida unicamente per le vendite realizate a consumatori, laddove

"consumatori" s'intende quella persona che acquista il Prodotto con scopi che non rientrano nell'ambito della sua attività professionale.

3.2 No viene conquessa alcuna garanzia nei riguardi del normale consumo per uso del prodotto. merito ai peszzi, ai componenti c/o ai materiali fusibili o consumabili come pile, lampadine, ecc., sussista si applicherà quanto disporto nella documentazione che è allegata al Prodotto.
3.3 La garanzia non copre i casi in cui il Prodotto: (I) sua stato oggettodi un uso non corr sia stato riparato, manipolato o la manutenzione sua stata effettuata da una persona non autorizza (III) sua stato riparato o la manutenzione sua stata effettuata con pezzi non originali. Qualora il di conformità del Prodotto sua conseguenza di una INSTALLazione o messa in marcia non corretta, presente garanzia rispondera solo nel caso in cui la suddetta INSTALLazione o messa in marcia sua compresa nel contratto di compravendita del Prodotto e sua stata realizzata dal venditore o sotto responsabilità.

NL-

GARANTIECERTIFIKAAT 1

ALGEMENE ASPEKTEN

1.1 Allo scopo di ridurre la quantità di risultui di apparati elettrici ed elettronici, la pericolosità componenti, promuovere il riutilizzo degli appearecchi, la valutazione dei loro risultui e determinare una gestione adeguata cercando di migliorare l'efficacia della protezione ambientale, si stabiliscono unaserie di norme applicabili alla fabbricazione del prodotto ed altre relative alla corretta gestion Ambientale quando si trasformino in risultui.
1.2 Allo stesso modo, si cercà di migliorare il comportamento ambientale di tutti gli agenti che intervengono nel ciclo vitale degli apparetti elettrici ed elettronici, come i produttori, i distributore consumatori e, in particolare, il comportamento di quegli agenti direttamente implicati nella gestion dei residiui derivati da quosti apparetchi.
1.3 A partire dal 13 agosto del 2005, quando vorra disfarsi di quello apparecchio, avrà due po sistemi di rottamazione a sua disposizione:
1.4 Se acquista un apparecchio uovo che sia di tipo equivalente o che svolga le stesse funzioni quello da rottamare, pourrait consegrarlo direttamente al distributore, perché alcun costo, al momento dell'acquisto;
1.5 Potra portarlo nel luogo appositamente destinato dai vari enti locali.
1.6 Noi ci faremo carico deiosti di gestione.
1.7 Gli appearecchi sono etichettati con il simbolo di un "contentitore della spazzatura, sbarrato",

questo significato indica la necessaria raccolta selettiva e differenziata dal resto della spazzatura urba 1.8 I nostri prodotti sono progettati e fabbricati con materiali e componenti di elevata qualità, e rispetto l'ambiente, che possono essere riutilizzati e riciclati. Pur in quello caso, le varie parti compongono quello prodotto non sono biodegradabili, per cui non devono essere abbandonate nell'ambiente. Per il ricerlaggio corretto di quello prodotto, stacchi il motore dal resto dell'apparecchio di filtrazione.

NL - EEN DOORGESTREEPTE AFVALCONTAINER MET WIELEN

-1 prodotti su elencatisonoconformi al quantosegue:

• Direttiva sulla compatibilità elettromagnetica 2014/30/EU (EMC)
• Direttiva apparccchiatura in bassa tcnsione 2014/35/EU (LVD)
  Direttiva Europea 2011/65/EU (RoHS)
  Regolamento REACH 1907/2006.
  2012/19/EU WEEE
  2006/42/EC Direttiva machine
