Produkttyp	Wärmepumpe für Schwimmbad
Marke	ASTRALPOOL
Modell	Bering (Serie INVERBOOST)
Verwendung	Heizung und Kühlung des Poolwassers
Umgebungstemperaturbereich	-7°C bis 43°C
Kältemittel	R32 (GWP = 675)
Kompressor	MITSUBISHI INVERTER
Stromversorgung	220~240 V / 50 Hz oder 60 Hz / 1 PH
Maximalstrom	4,40 A bis 22,60 A je nach Modell
Empfohlener Schutzschalter	7 A bis 34 A je nach Modell
Empfohlenes Beckenvolumen	0-15 m³ bis 75-180 m³ je nach Modell
Empfohlener Wasserdurchfluss	2,50 m³/h bis 10,00 m³/h je nach Modell
Durchmesser der Hydraulikanschlüsse	50 mm
Wärmetauschertyp	Twist-Titan-Rohr in PVC
Schallpegel in 10 m	36 bis 51 dB(A) je nach Modell
Abmessungen (L × T × H)	1049×375×551 mm bis 1100×452×1280 mm je nach Modell
Nettogewicht	52 kg bis 128 kg je nach Modell
Hauptfunktionen	Modi Smart, Powerful, Silent, automatische Abtauung, Frostschutz

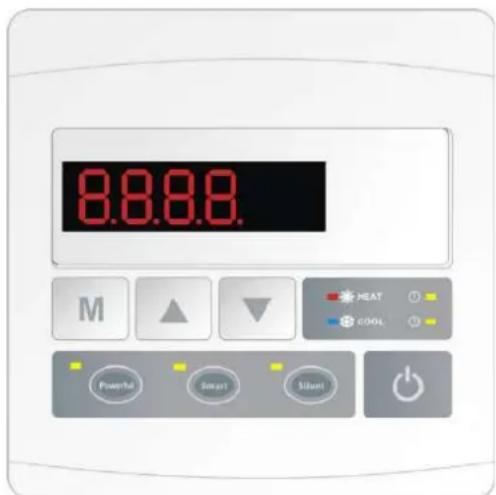

Steuerung	Fernbedienungs-LED-Controller mit Temperaturanzeige
Sicherheit	Hoch-/Niederdruckschutz, Wasserdurchflussschutz, Frostschutz, automatische Abschaltung
Wartung	Regelmäßige Reinigung des Verdampfers, Winterentleerung, Schutzabdeckung
Garantie	2 Jahre (geltende Bedingungen)

Häufig gestellte Fragen - Bering ASTRALPOOL

Wo installiert man die Wärmepumpe Bering?

Installieren Sie sie im Freien auf einer ebenen und waagerechten Fläche, an einem gut belüfteten Ort, fern von brennbaren Gegenständen. Halten Sie die Mindestabstände um das Gerät ein (siehe Abbildung in der Anleitung). Vermeiden Sie Bereiche, in denen der Lufteinlass durch Blätter oder Schmutz blockiert werden könnte.

Wie installiert man das Bypass-Kit?

Das Bypass-Kit ist ein optionales Zubehör, wird aber empfohlen. Es wird am Hydraulikkreis montiert, um den Wasserdurchfluss zu optimieren. Ein integriertes Manometer ermöglicht die Überprüfung des korrekten Betriebsdrucks des Kompressors. Befolgen Sie die Anweisungen in Abschnitt 4.2 der Anleitung.

Wie ist die Vorgehensweise bei der Erstinbetriebnahme?

1) Schalten Sie die Filterpumpe ein und prüfen Sie auf Undichtigkeiten. 2) Schalten Sie die Stromversorgung der Wärmepumpe ein. 3) Drücken Sie die ON/OFF-Taste am Controller. 4) Stellen Sie nach einigen Minuten sicher, dass die ausgeblasene Luft kalt ist. 5) Wenn Sie die Filterung ausschalten, muss die Wärmepumpe automatisch stoppen.

Was tun bei einem Fehlercode?

Konsultieren Sie die Fehlercodetabelle in Abschnitt 8.1 der Anleitung. Beispielsweise zeigt PP01 einen Defekt des Temperatursensors des einströmenden Wassers an, EE01 einen Hochdruckschutz. Befolgen Sie die vorgeschlagenen Lösungen: Überprüfen Sie die Sensoren, den Wasserdurchfluss, die Kältemittelfüllung usw.

Wie überwintere ich die Wärmepumpe?

Entleeren Sie die Wärmepumpe vollständig, um Frostschäden zu vermeiden. Schalten Sie die Stromversorgung aus. Verwenden Sie die mitgelieferte Winterabdeckung, um das Gerät vor Witterungseinflüssen zu schützen. Vor der Wiederinbetriebnahme im Frühjahr füllen Sie den Wasserkreis und überprüfen die Anschlüsse.

Die Wärmepumpe erzeugt Wasser unter dem Gerät. Ist das normal?

Ja, das ist normal. Es handelt sich um Kondenswasser. Die angesaugte Luft wird stark abgekühlt, was Kondensation an den Lamellen des Verdampfers verursacht. Eine hohe Luftfeuchtigkeit kann dieses Phänomen verstärken. Verwechseln Sie es nicht mit einem Wasserleck.

Wie stelle ich die Wassertemperatur ein?

Verwenden Sie die Tasten ▲ und ▼ am LED-Controller, um die gewünschte Temperatur auszuwählen (Standard 28°C). Drücken Sie die SET-Taste zur Bestätigung. Sie können auch zwischen den Modi Smart, Powerful oder Silent wählen, um die Heizleistung anzupassen.

Kann ich die Filterung mit der Wärmepumpe steuern?

Ja, es stehen zwei Optionen zur Verfügung: 1) Die Filterpumpe startet 60 Sekunden vor dem Kompressor und stoppt 60 Sekunden danach. 2) Die Filterung bleibt dauerhaft eingeschaltet, solange die Wärmepumpe in Betrieb oder im Standby ist. Parameter P3 ermöglicht die Auswahl des Modus.

Welches Kältemittel wird verwendet und wie wird es nachgefüllt?

Das Kältemittel ist R32 (GWP=675). Es ist verboten, dieses Gas in die Atmosphäre abzulassen. Das Nachfüllen muss von einem autorisierten Fachmann mit einer R32-Betriebslizenz durchgeführt werden. Das Gas wird über das im Gerät befindliche Ventil nachgefüllt.

Was tun, wenn die Wärmepumpe nicht heizt?

Überprüfen Sie zunächst, ob der Betriebsmodus auf 'Heizen' und nicht auf 'Kühlen' eingestellt ist. Kontrollieren Sie die Solltemperatur und den Wasserdurchfluss. Sehen Sie auf dem Display nach möglichen Fehlercodes. Stellen Sie sicher, dass die Filterpumpe läuft und der Durchflusssensor aktiv ist.

BEDIENUNGSANLEITUNG Bering ASTRALPOOL

Verordnung (EU) Nr. 517/2014 vom 16/04/14 über fluorierte Treibhausgase und die Verordnung (EG) zur Aufhebung Nr. 842/2006

Dichttheitsprüfung

1. Die Betreiber von den Geräte, die die fluorierte Treibhausgase in Mengen von 5 TAgent oder mehr enthalten und nicht in Schäumen enthalten, müssen sicherenstellen, dass das Gerät auf Dichtheit überprüft wird.
2. Für die Geräte, die fluorierte Treibhausgase in Mengen von 5 Tonnen 5 Tönnent oder mehr enthalten aber weniger als 50 Tonnen CO2-Äquivalent enthalten: mindestens alle 12 Monate.

Bild der Gleichwertigkeit CO

Belastung und Tonnen von CO	Häufigkeit der Prüfung
Von 7 bei 75 kg Belastung = von 5 bei 50 Ton	Jedes Jahr

Lassen Sie keine R32-Kühlflüssigkeit in die Atmosphäre gelangen. Dies ist ein Fluorid-Treibhouseffektga unter das Kyoto-Abkommen fällt, mit einem Potenzial für die globale Erwärnung (GWP) = 675 - (siel Verordnung der Europäischen Gemeinschaft zu Fluorid-Treibhouseffekt-Verordnung (EU) Nr. 517/2014).

In Bezug auf die Gas R32, 7.40 kg in Höhe von 5 Tonnenagazemtur für die Überprüfung eines Jahres.

Ausbildung und Zertifizierung

1. Die Betreiber der betreffenden Anwendung sollen damit Sorge tragen, dass die zuständige Person die erforderliche Zertifizierung erlangt hat, die die angemessene Kenntnisse der geltenden Vorschriften und Normen sowie die notwendige Kompetenz in Bezug auf die Emissionsvermeidung und - verwertung von fluorierten Treibhausgasen und der Handhabungssicherheit der betreffenden Typen und Großder Ausrüstung beinhaltet.

Aufbewährung der Aufzeinungen

1. Die Betreiber von den Geräte, die auf Dichtheit überprüft werden müssen, müssen für jeder Gerät, das die folgenden Angaben enthalt, Aufzeichnungen erstellen und verwalten:

a) Die Menge und Art der installierten fluorierten Treibhausgase;
b) Die Mengen an fluorierten Treibhausgasen, die während der Installation, Wartung oder Service oder aufgrund von Leckagen hinzugeführten werden;
c) Ob die Mengen der installierten fluorierten Treibhausgase wiederverwandt oder zurückgefordert wurden, einschließlich der Name und Anschrift der Wiederverwendung oder Rückgewinnungsanlage und gegebenenfalls der Bescheinigungsummer;
d) Die Menge der fluorierten Treibhausgase wiederhergestellt wird;
e) Die Identität des Unternehmens, das die Ausrüstung installiert, gewartet und gegebenenfalls repariert oder außer Betrieb hat, gegebenenfalls einschließlich der Nummer des Zertifikats;
f) Datum und Ergebnisse der Prüfung durchgeführt werden;
g) Wenn das Gerät außer Betrieb hat, wurden die Maßnahmen zur Rückgewinnung und Beseitigung der fluorierten Treibhausgase getroffen.

1. Die Betreiber bewahrendie Aufzeichnungen für mindestens f芮 Jahre lang auf, wobei die Unternehmen, die die Tätigkeiten fur die Betreiber ausfuhren, die Aufzeichnungen fur mindestens f芮 Jahre lang aufbewahrens soll.

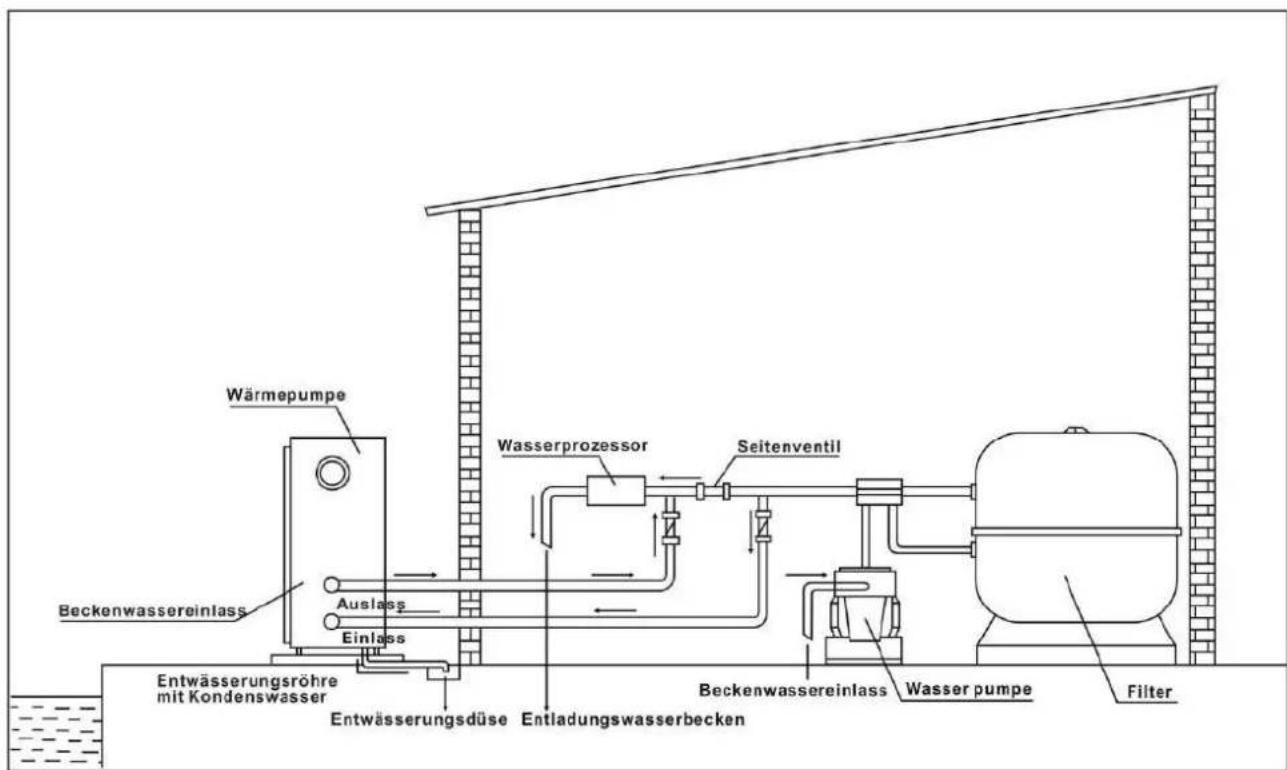

5.5 Typische opstelling

6. Elektrische bedrading

6.1 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

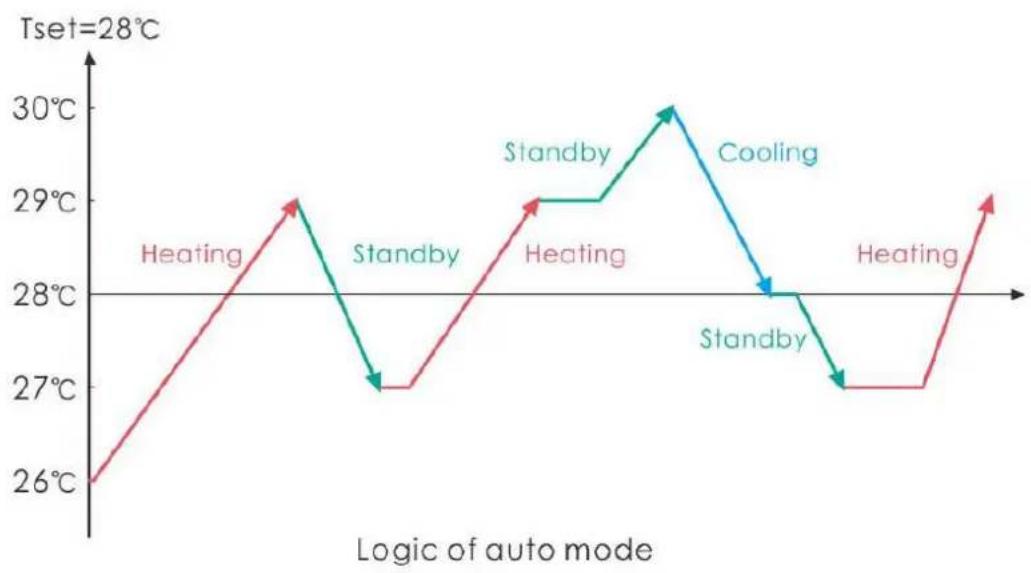

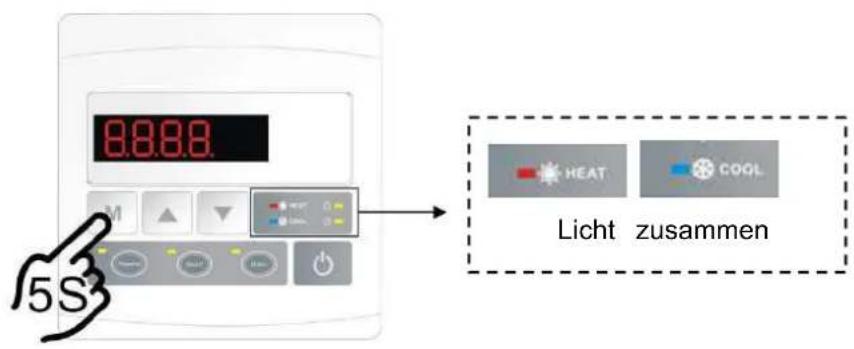

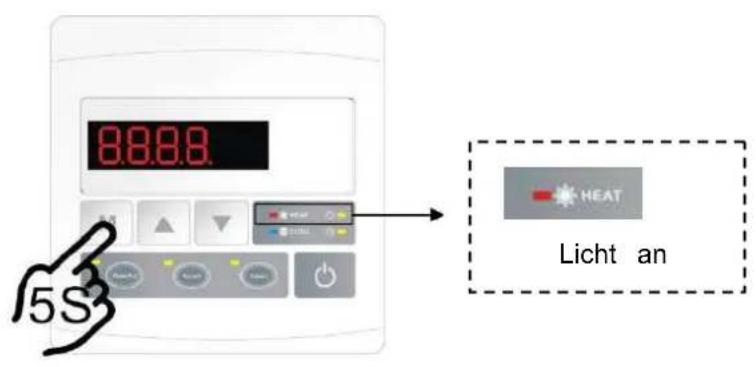

7.2.12 Automatische modus

Schwimmbad-Wärmepumpe Benutzer- und Wartungshandbuch

Pompe à chaleur

BERING

INDEX

1. Beschreibung
2. Transportinformationen
3. Spezifikationen
4. Zubehor und Optionen
5. Standort und Verbindung
6. Elektronische Verkabelung
7. Anzeige Kontroller Betrieb
8. Dateneinstellung wird ausgeführrt
9. Fehlersuche

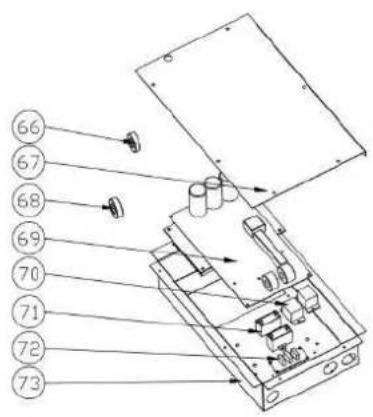

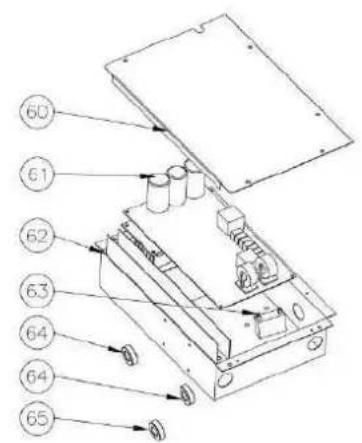

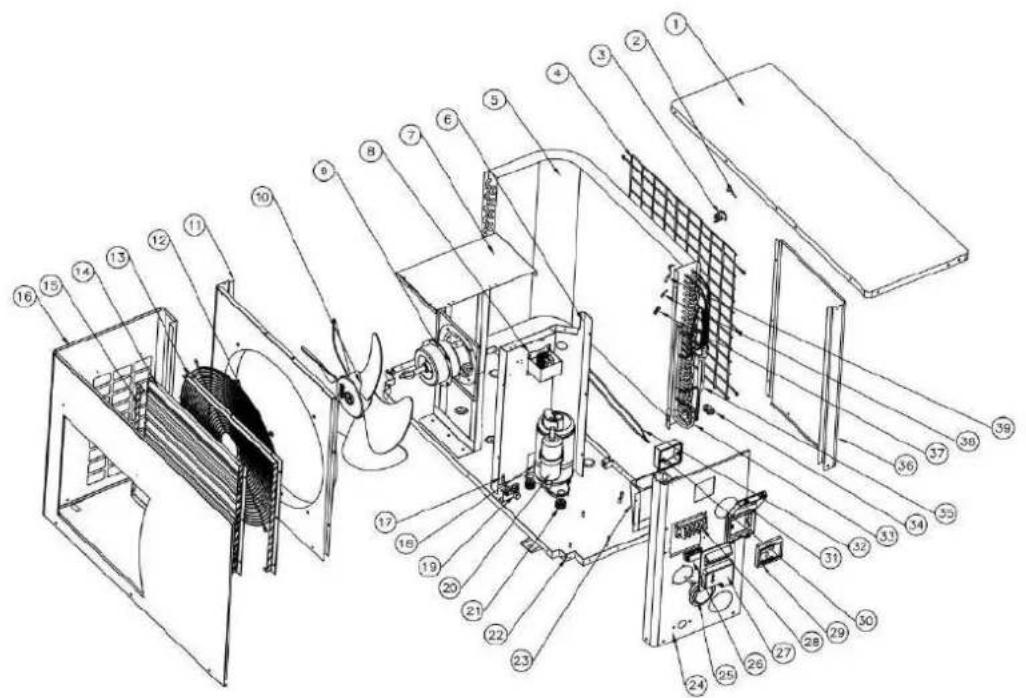

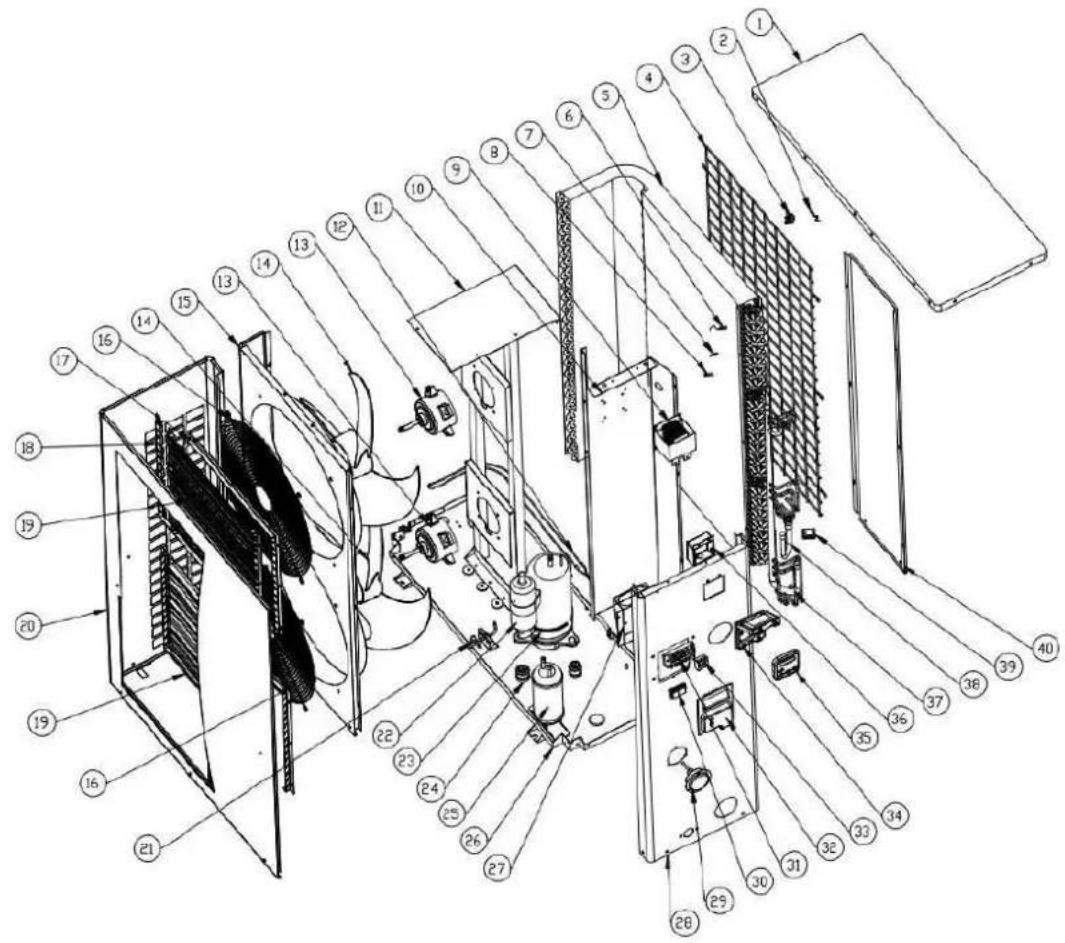

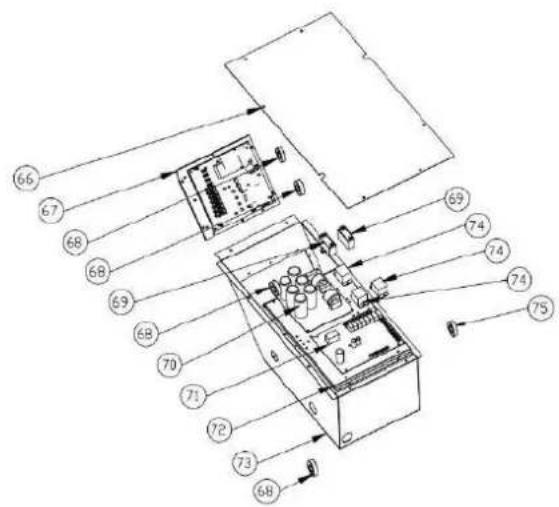

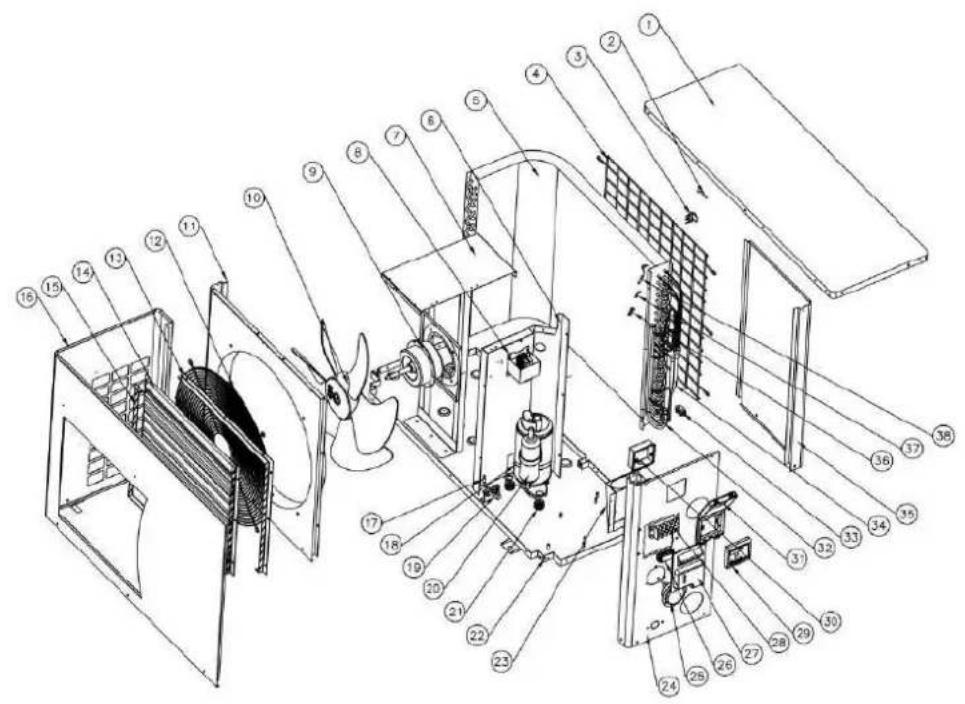

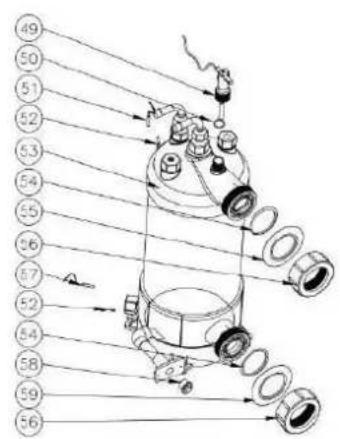

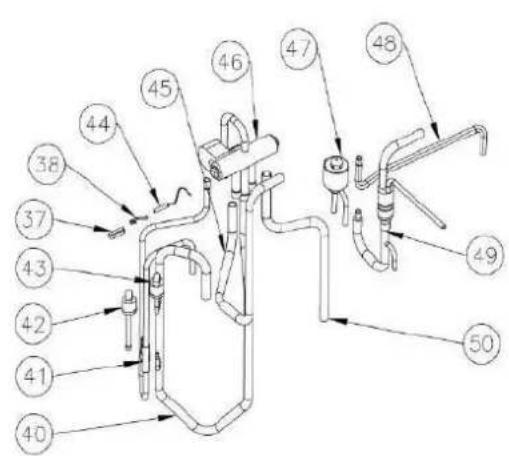

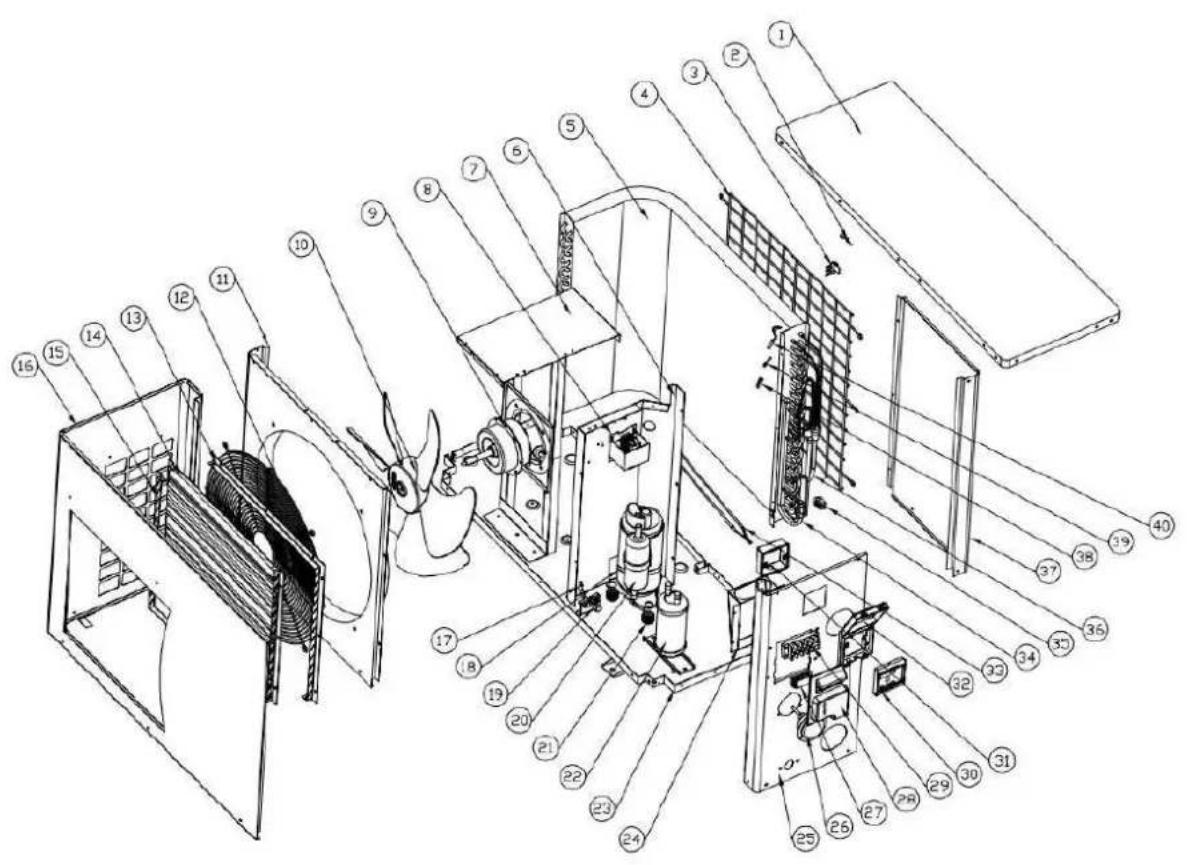

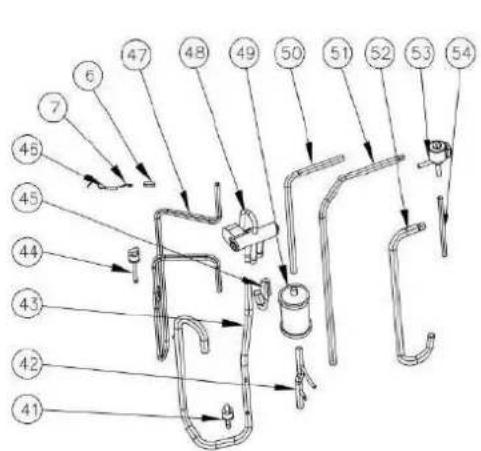

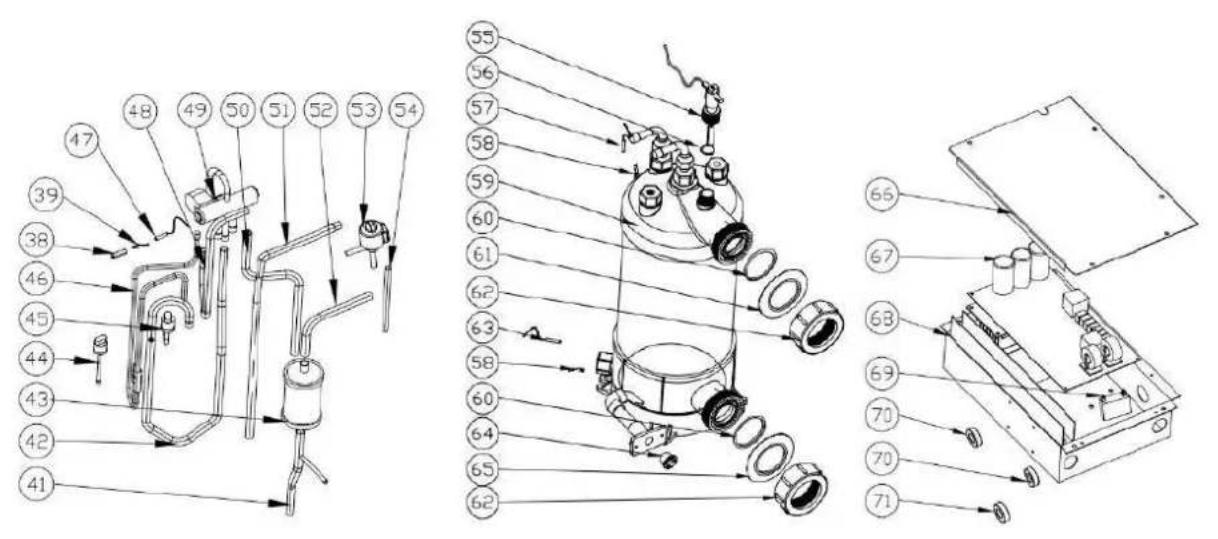

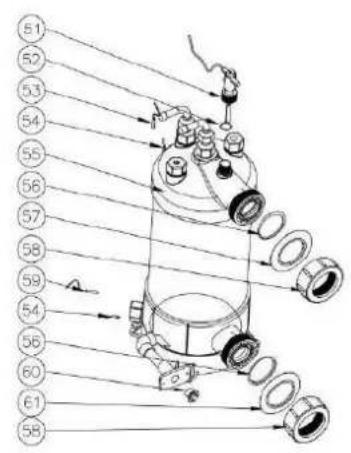

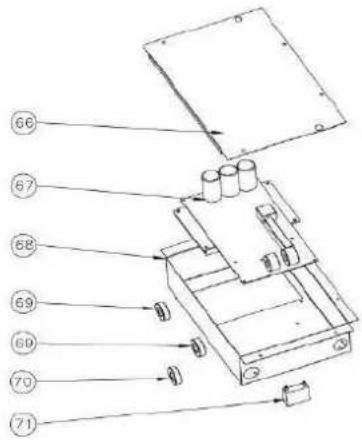

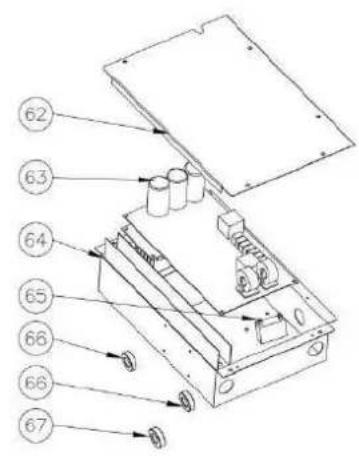

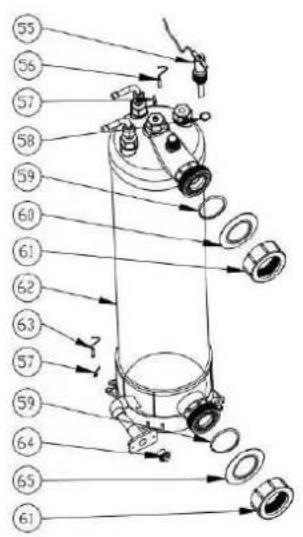

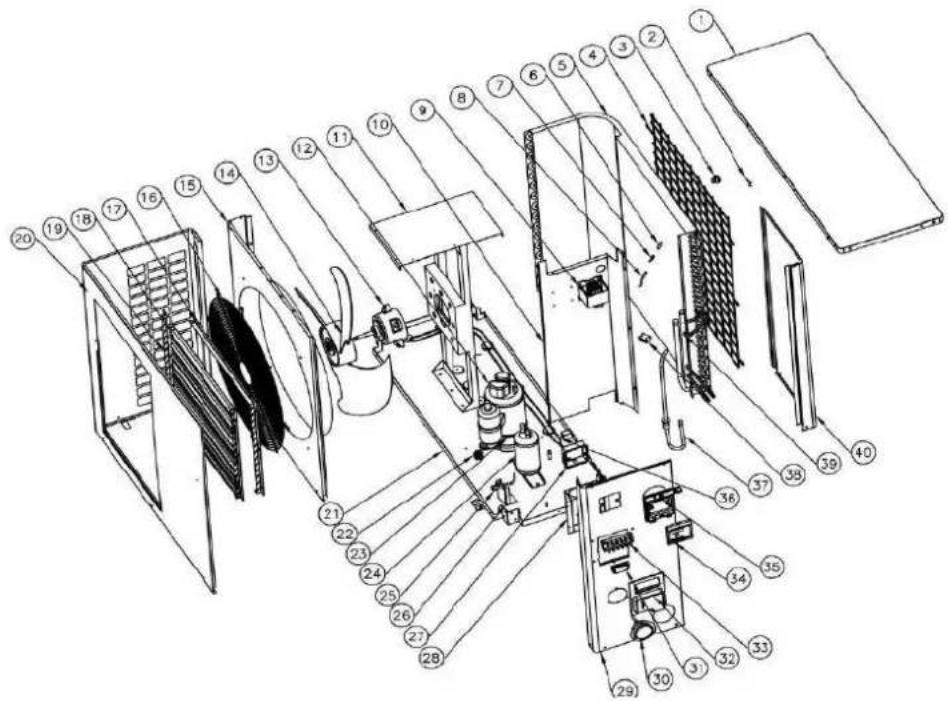

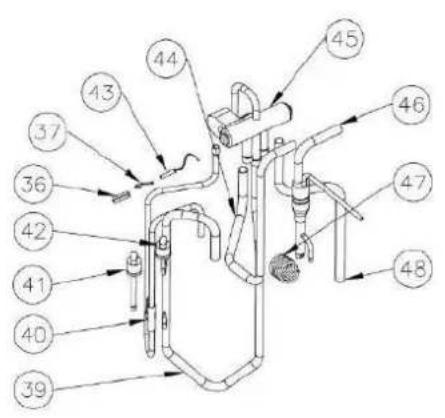

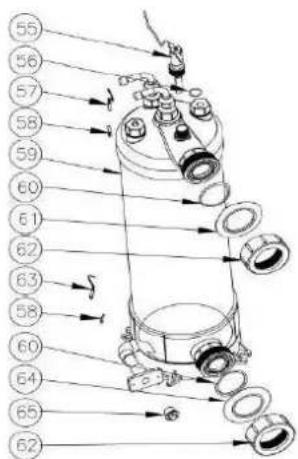

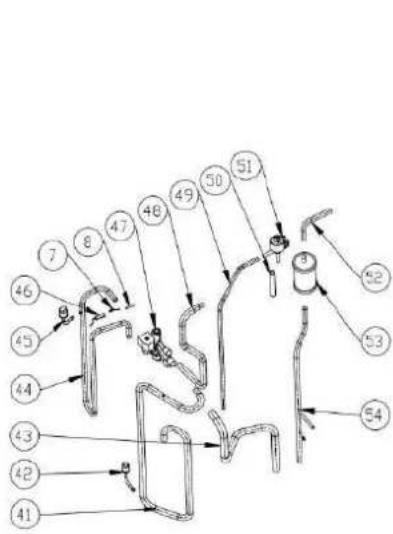

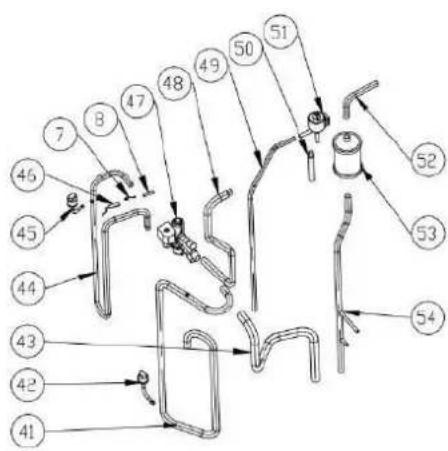

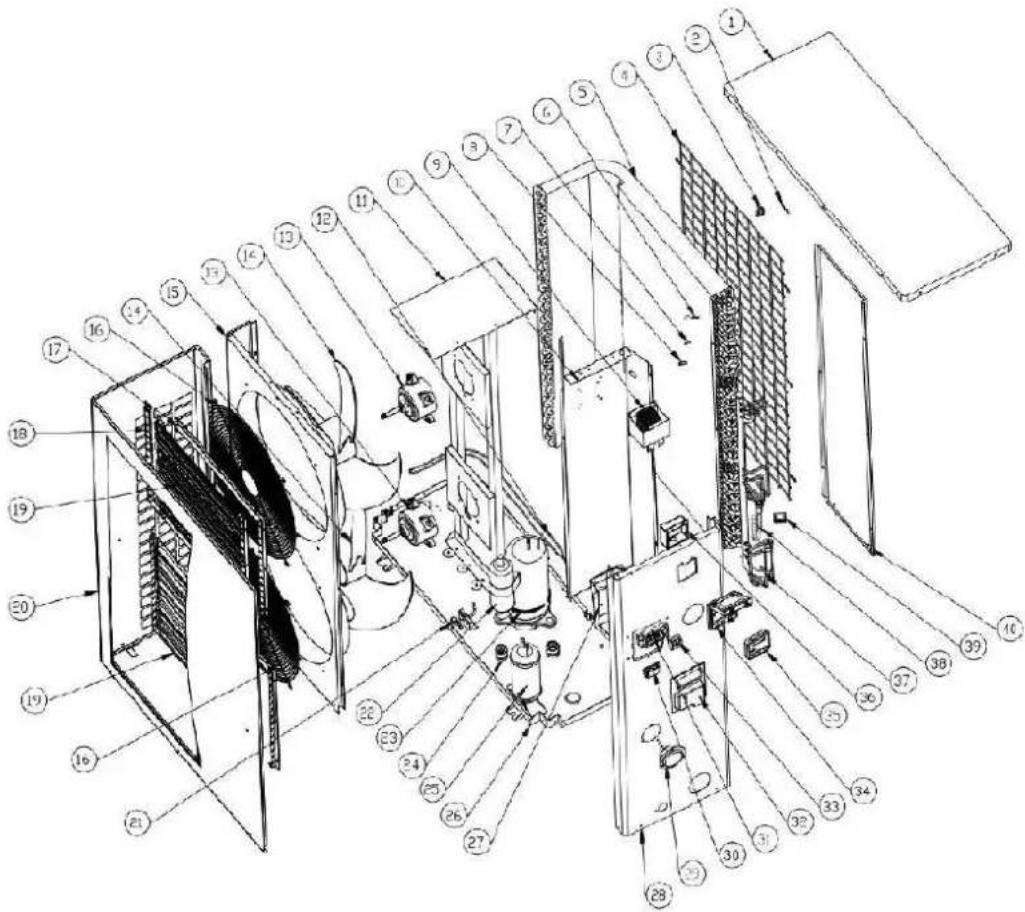

10. Explosionsensechnung und Wartung
11. Wartung

Vielen Dank dass Sie sich für die BERING-Wärmpumpe für das Beheizen ihres Schwimmbeckens entschieden haben. Diese wird ihr Poolwasser erwämen und auf einer konstanten Temperatur halten, wenn die Außentemperatur zwischen -7^ und 43^ liegt.

ACHTUNG: Dieses Handbuch beinhaltet alle Informationen, die fur die Benutzung und

Installation ihrer Wärmepumpe erforderlich sind.

Der Installateur muss das Handbuch gründlich durchlesen und die Anweisungen strikt folgen sowohl bei der Implementierung als auch bei der Wartung.

Der Installateur ist verantwortlich für die Installation des Produkts und sollene allen Anweisungen des Herstellers sowie allen Vorschriften in den Anwendungen folgen. Inkorrekte Installation, die Anweisungen des Handbuchs macht die Garantie nichtig.

Der Hersteller leht eine Verantwortung für Schäden durch Menschen, Objekte oder Fehler Nichtbefolgung von Anweisungen im Handbuch beruhen.Eine Nutzung die bei der Herstellung nicht vorgesehen war wird als gefährlich eingestuft.

WARNING:itte leeren Sie das Wasser in der Wärmpumpe im Winter oder wenn die Temperatur unter 0^ sinkt, sonst wird der Titanium-Wechsler durch Frost beschädigt. In thisem Fall ist die Garantie nichtig.

WARNING:itte schalten Sie immer die Stromversorgung aus, wenn sie die Kabine offen wollen um ins Innere der Wärmpumpe vorzudringen, da drinnen Hochspannung herscht.

WARNING:itte bewahren Sie das Kontrolldisplay an einem trockenen Ort, oder schlieben Sie die Isolationsabdeckung sorgfaltig, um es vor Beschadigung durch Nasse zu schutzen.

Wichtiger Hinweis:

• Bewahren Sie die Wärmpumpe immer an einem gut belufteten Ort und fern von alles auf, was ein Brand verursachen kann.
• Loten oder schweiben Sie das Rohr nicht, wenn sich Kätemittel in der Maschine befindet.itte falle das Gas nicht auf, wenn Sie sich in einem engen Raum befinden.
• Das Rohr muss vor dem Einfüllen von R32-Gas aus dem Absperrentil in der Maschine abgesaugt w
• Die Gasabflüllung muss von einem Fachmann mit R32-Betriebserlaubnis durchgeführt werden.
  -itte fullen Sie das R32-Gas aus dem Absperrventil in der Maschine ein.

1. Beschreibung

1.1 Im Lieferumfang zur Wärmpumpe ist enthalten:

• Wasseranschluss 50 mm (Stück: 2)
• Benutzer und Service Handbuch
• Druckminderer
• 10 m Veränderungskabel für das Display
• Wasserdichter Kasten
• Winterabdeckung
• Schwingungsdämpfer (Stück: 4)

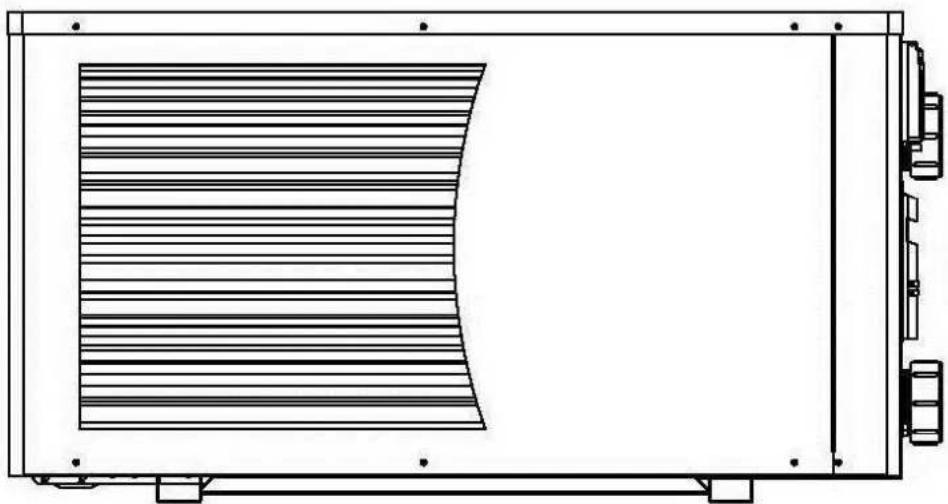

1.2 Abmessung

2.1 Lieferung der Verpackung

Fur den Transport ist die Wärmepumpe auf der Palette fixiert und mit einer Kartonschachtel abgedeckt.

Um Beschädigungen vorzubeugen, muss die Wärmpumpe auf die Palette übertragen werden.

Sämtliches Material, auch wenn der Transport dem Lieferanten in Rechnung gestellt wird, kann bei der Weiterleitung beim Kunden beschädigt werden und es liegt in der Verantwortung des Empfängers, die Übereinstimmung der Lieferung sicherzustellen

Der Adressat hat alle Rücklagen an der Rezeption auf dem Lieferschein des Frachtfuhrers zu vermerken, wenn er Beschädigungen der Verpackung bemerkt. VERGESSEN SIE NICT, MIT EINEM EINGETRAGENEN BRIEF AN DEN TRÄGER UNDER 48 H. ZU BESTÄTIGEN

• Das Lager sollte hell, geräumig, offen, gut beluftet, mit Lüftungsanlagen und ohne Feuerquelle ausgestattet sein.
• Die Wärmepumpe muss gelagert und in der Originalverpackung vertikal transportiert werden. Wenn dies nicht der Fall ist, kann es nicht那么简单 betrieben werden, es ist eine Mindestzeit von 24 Stunden erforderlich, bevor die Stromversorgung eingeschaltet wird.

VERBOTEN

2.3 Übertragung auf die endgültige Position

• Während des Auspackens des Produkts und der Übergabe von der Ausgangspalette zum endgültigen Ort ist es notwendig, die vertikale Position der Wärmpumpe beizubehalten.
• Rauchen und die Verwendung von Flammen sind in der Höhe der R32-Maschine verboten.
• Wasseranschluss ist nicht da, um die Funktion des Handgriffs sicherzustellen, im Gegenteil, das Gewicht der Wärmpumpe auf dem Wasseranschluss muss definitiv das Produkt beschädigten. Der Hersteller kann im Schadensfall den Verantwortlichen nicht übernehmen.

3. Spezifikationen

Technische Daten zu den BERING INVERBOOST E Poolwärmpumpen

CE-Norm, R32, ABS-Schrank

Model		BEXP05i	BEXP07i	BEXP09i	BEXP11i	BEXP14i
*Leistung bei Luft 28℃, Wasser 28℃, Luftfeuchigkeit 80%
Heizleistung	kW	5-3.2	7-3.3	9-3.5	11-4.8	14-5
Energieverbrauch	kW	0.98-0.43	1.32-0.43	1.61-0.43	1.96-0.6	2.5-0.63
C.O.P.		7.4-5.1	7.7-5.3	8.5-5.6	8.5-5.6	8.5-5.6
* Leistung bei Luft 15℃, Wasser 26℃, Luftfeuchigkeit 70%
Heizleistung	kW	3.7-2.3	4.7-2.4	6.6-2.5	7.9-3.5	9.5-3.6
Energieverbrauch	kW	0.93-0.43	1.18-0.43	1.65-0.43	1.98-0.6	2.38-0.62
C.O.P.		5.4-4	5.6-4	5.8-4	5.8-4	5.8-4
* Leistung bei Luft 0℃, Wasser 26℃, Luftfeuchigkeit 78%
Heizleistung	kW	2.76-1.7	3.5-2.0	4.50-2.3	5.5-3.0	7-3.2
Energieverbrauch	kW	0.99-0.40	1.25-0.48	1.61-0.55	1.96-0.71	2.5-0.76
C.O.P.		4.2-2.8	4.2-2.8	4.2-2.8	4.2-2.8	4.2-2.8
Kompressortyp		MITSUBISHI INVERTER COMPRESSOR
Netzspannung	V	220~240V / 50Hz or 60Hz /1PH
Nennstrom	A	4.40	5.90	7.20	8.70	11.00
Mindestabsicherung	A	7.00	9.00	11.00	13.00	17.00
Empfohlenes Pool- Volumen	m³	0-15	10-25	15-30	20-60	20-66
Empfohlener Durchfluss	m³/h	2.50	2.50	2.80	3.70	4.00
Wasserdruckverlust	Kpa	12	12	12	14	15
Wärmetauscher		Twist-titanium tube in PVC
Wasseranschluss	mm	50
Lüftermenge		1
Lüfterdrehzahl	RPM	650-870			650-850
Stromaufnahme des Lüften	W	80			200
Gerauschpegel in (10m Enternung)	dB(A)	36-42	37-42	37-43	39-45	40-46
Gerauschpegel in (1m Enternung)	dB(A)	44-51	45-52	45-52	46-54	47-56
Kältemittel (R32)	g	400	500	650	750	950
CO2 gleichwertig	Tonne	0.27	0.34	0.44	0.51	0.64
Nettogewicht	kg	52.00	54.00	56.00	68.00	73.00
Bruttogewicht	kg	64.00	66.00	68.00	73.00	78.00
Nettodimension	mm	1049*375*551			1086*450*693
Verpackungsmaß	mm	1110*430*705			1140*495*855

CE-Norm, R32, ABS-Schrank

Model		BEXP16i	BEXP18i	BEXP20i	BEXP25i	BEXP30i
*Leistung bei Luft 28℃, Wasser 28℃, Luftfeuchtagitigkeit 80%
Heizleistung	kW	16-5.3	17.5-5.3	19-4.7	24-5.9	28.5-6.8
Energieverbrauch	kW	2.85-0.66	3.21-0.66	3.39-0.59	4.29-0.74	5.09-0.85
C.O.P.		8.5-5.6	8.5-5.6	8.5-5.6	8.5-5.6	8.5-5.6
* Leistung bei Luft 15℃, Wasser 26℃, Luftfeuchtagitigkeit 70%
Heizleistung	kW	11.2-3.8	12.5-3.8	14-3.9	17.2-4.7	22.8-5.6
Energieverbrauch	kW	2.8-0.66	3.12-0.66	3.5-0.67	4.3-0.81	5.7-0.97
C.O.P.		5.8-4	5.8-4	5.8-4	5.8-4	5.8-4
* Leistung bei Luft 0℃, Wasser 26℃, Luftfeuchtagitigkeit 78%
Heizleistung	kW	7.11-4.1	8.15-4.45	9.3-4.8	12-6.7	15.1-8.5
Energieverbrauch	kW	2.54-0.95	2.91-1.03	3.32-1.09	4.29-1.53	5.34-1.95
C.O.P.		4.3-2.8	4.3-2.8	4.4-2.8	4.4-2.8	4.4-2.8
Kompressortyp		MITSUBISHI INVERTER COMPRESSOR
Netzspannung	V	220~240V / 50Hz or 60Hz /1PH
Nennstrom	A	11.90	14.30	15.00	19.00	22.60
Mindestabsicherung	A	18.00	22.00	23.00	29.00	34.00
Empfohlenes Pool- Volumen	m³	30-85	30-90	55-120	65-130	75-180
Empfohlener Durchfluss	m³/h	4.60	5.00	5.00	8.00	10.00
Wasserdruckverlust	Kpa	15	15	18	20	25
Wärmetauscher		Twist-titanium tube in PVC
Wasseranschluss	mm	50
Lüftermenge		1			2
Lüfterdrehzahl	RPM	650-850		450-650		(650-850)*2
Stromaufnahme des Lüften	W	200		150		200*2
Gerauschpegel in (10m Entfernung)	dB(A)	40-46	40-46	42-48	42-49	42-51
Gerauschpegel in (1m Entfernung)	dB(A)	47-56	47-56	49-58	49-59	50-60
Kältemittel (R32)	g	1100	1300	1500	1800	2300
CO2 gleichwertig	Tonne	0.74	0.88	1.01	1.22	1.55
Nettogewicht	kg	78.00	80.00	98.00	117.00	128.00
Bruttogewicht	kg	83.00	85.00	113.00	135.00	146.00
Nettodimension	mm	1086*450*693		1118*455*860	1100*452*1280
Verpackungsmaß	mm	1140*495*855		1215*510*1015	1156*500*1425

*Vorstehende Daten können ohne vorherige Ankündigung geändert werden.

4. Zubehror und Optionen

4.1 Zubehörliste

Schwingungsdämpfer, Anzahl 4

Bodenwannenentleerung, Anzahl 2

Schutzhülle, Menge 1

10M Displayverlängerungkabel, 1 Stk

Anschlussverschraubung fur Einlass und Auslass von Wasser, Anzahl 2

Winter-Abdeckung, 1 stk

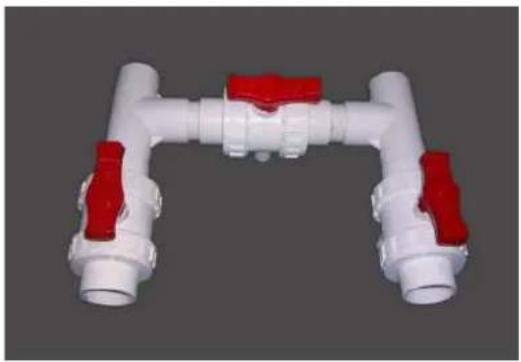

4.2 Das Bypass-Kit

Das Kit By-Pass ist das unentbehrliche Zubehör für die Installation ihrer Wärmpumpe, es ist auch ein Instrument für die Optimierung der Wassererwärung. Die Regelung der Ventile ermöglich, um den Wasserfluss zu optimieren, und mit dem Manometer, um die Optimierung der Kompressor Lauf sicherzustellen.

4.3 Zubehör für die Installation

	Schwingungsdämpfer 1. Nehmen Sie 4 Schwingungs)dmpfer herself 2. Legen Sie sie nacheinander auf denMontieren Sie diese Boden der Maschine wie das Bildauf der Unterseite des Geräts.
	Entleerungsstutzen 1. Installieren Sie die Ablassstutzen unter der Auffangwanne 2. Schließen Sie eine Wasserleitung an, um das Wasser abzulassen. Hinweis: Hebben Sie die Wärmpumpe an, um den Ablauf zu installieren. Niemals die Wärmpumpe umkippen, sie können den Kompressor beschädigen.
	Wasserzulauf & Rücklauf 1.Montieren Sie die die Verscgraubung wie im Bild gezeigt 2.Schrauben Sie sie auf den Wasserzulauf- und - Rücklauf
	Netzanschluss 1. Öffnen Sie den Verdrahtungskasten (rot markiert) an der Seite der Maschin 2.Befestigen Sie die andere Seite an de Verbindungsstellen in der elektrischen Box.

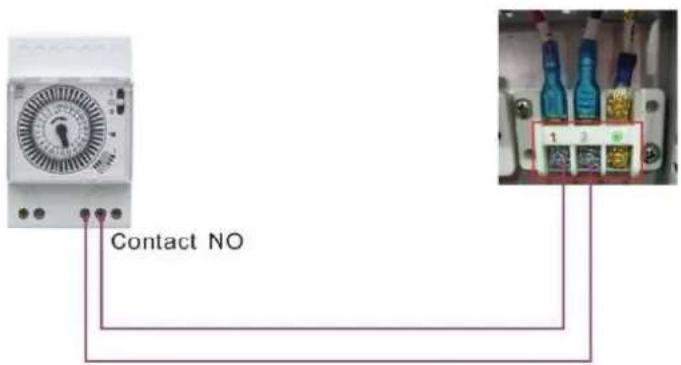

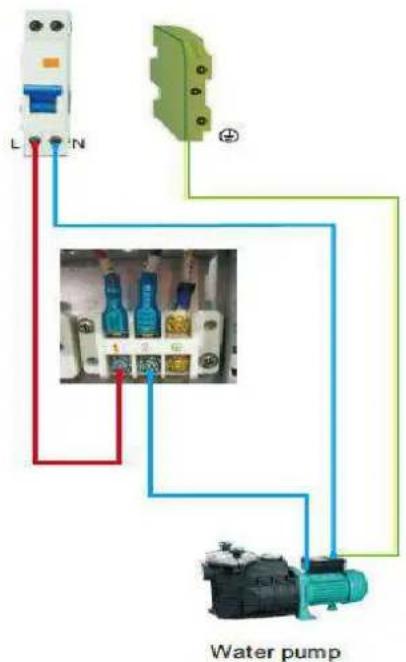

	Verdrahtung der Wasserpumpe (Trockenkontakt) 1. Öffnen Sie den Verdrahtungskasten (rot markiert) an der Seite der Maschin 2.Befestigen Sie die andere Seite an de Verbindungsstellen in der elektrischen Box.

5. Standort und Anschluss

ACHTUNG:

Bitte beachten Sie bei der Installation der Wärmpumpe die folgenden Regel:

1. Die Zugabe von Chemikalien muss in den der Wärmpumpe nachgeschalteten Rohrleitungen erfolgen.
2. Installieren Sie eine Bypass, wenn der Wasserfluss aus der Schwimmbadpumper als 20% greater ist als der maximal zulässige Durchfluss durch den Wärmetaus Wärmpumpe ist. Installieren Sie die Wasserpumper über dem Wasserspiegel.
3. Stellen Sie die Wärmepumpe immer auf ein solides Fundament und bringen Sie mitgelieferten Gummilager an um Vibrationen und Lärn zu vermeiden.
4. Stellen Sie die Wärmpumpe immer aufrecht hin. Wenn das Gerät geneigt gehurde, warten Sie mindestens 24 Stunden, bevor Sie die Wärmpumpe an den Netzstrom anschließen.

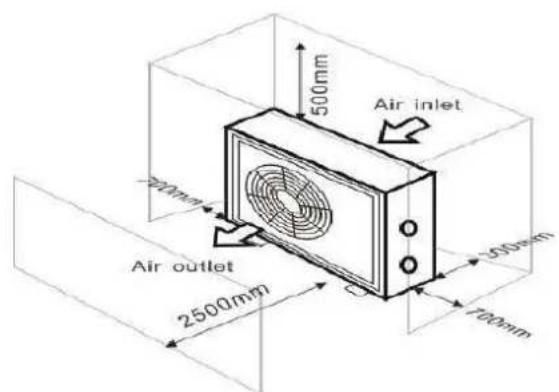

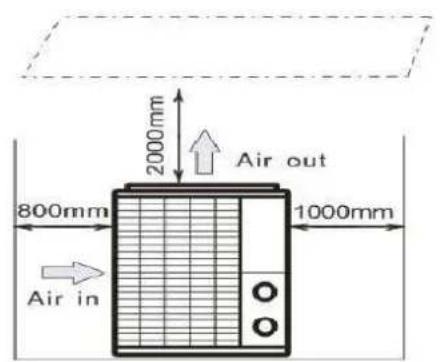

5.1 Positionierung der Wärmpumpe

Die Einheit wird an jeder gewünschten Position richtig arbeiten, solange die folgenden drei Elemente vorhanden sind:

1. Frische Luft 2. Elektrizität 3. Schwimmbecken-filter

Die Einheit kann praktisch an jedem Standort im Außenbereich installiert werden, solange die angegebenen Mindestabstände zu anderen Objekten eingehalten werden (siehe Zeichnung unter).itte konsultieren Sie fur die Installation an einem Indoor-pool einen Installateur. Die Installation an einem windigen Ort bereitet, anders als bei einem Gas-Heizer keinerlei Probleme.

ACHTUNG: Installieren Sie das Gerät niemals in einem geschlossenen Raum mit ein begrenzten Luftvolumen, in dem die aus dem Gerät austretende Luft wiederverwenden oder in der Höhe von Strauchern, die den Luftinlass blockieren konnten. Solche St beeinträchtigen die kontinuierliche Frischluftzufahr, was zu einem verminderten Wirkungsgrad führt und möglicherweise eine ausreichende Wärmeleistung verhindert. Für die minimalen Maße siehe Zeichnung unter:

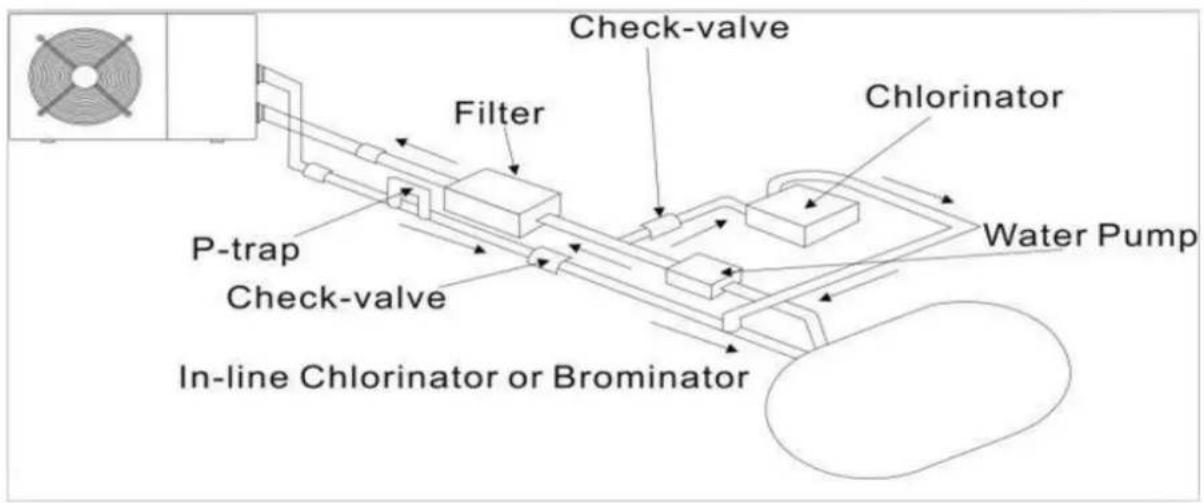

5.2 Installation eines Rückflussventils

Hinweis: Wenn ein automatisches Dosiergerät für das Chlor und Säuregehalt (pH) verwendet wird, ist es wichtig, die Wärmpumpe vor zu hohen chemischen Koncentrationen, die den Wärmetauscher korrodieren konnten, zu schützen. Aus thisem Grund müssen Impfventile einer MSR-Anlage stets in der Düssenleitung nach der Wärmpumpe montiert werden. Ferner wird empfohlen, ein Rückschlagventil zu installmenten, um eine Rückströmung in der Abwesenheit von Wasserzirkulation zu verhindern.

Schaden an der Wärmpumpe, die durch Nichtbeachtung dieser Vorschrift entstehen, werden nicht durch die Garantie abgedeckt.

5.3 Typische Anordnung

These Anordnung ist nur ein veranschaulichendes Beispiel.

Die Fabrik liefert nur die Wärmpumpe. Alle anderen Komponenten, einschließlich einer Umgebung, falls erforderlich, müssen vom Benutzer oder vom Installationsprogramm bereitgestellt werden.

ACHTUNG:

Um das Wasser im Pool (oder Whirlpool) zu erwärmen, muss die Pumpe so betriebs werden, dass das Wasser durch die Wärmpumpe zirkuliert. Die Wärmpumpe lauft nicht an, wenn das Wasser nicht zirkuliert.

5.4 Erstinbetriebnahme

Nachdem alle Verbindungen hergestellt und geprüft sind, führen Sie die folgenden Schritte durch:

1. Schalten Sie die Filterpumper aus. Prufen Sie ob es ein Leck gibt, und stellen Sie safer, dass das Wasser vom und zum Schwimmbecken flieBt.
2. Schlieben Sie die Wärmpumpe an ein Stromnetz an und betätigten Sie die On/Off taste auf dem Bedienfeld. Das Gerät startet dann nach einer bestimmten Verzögerungszeit.
3. Überprüfen Sie nach ein paar Minuten ob die herausströmende Luft schon kühler ist.
4. Beim Ausschalten der Pumpe sollte das Gerät auch automatisch ausschalten, wenn nicht, dann schalten Sie den Strömungswächter an.

Je nach Ausgangstemperatur des Wassers im Schwimmbad und der Lufttemperatur, kann es mehrere Tage dauernd das Wasser auf die gewünschte Temperatur zu erwämen. Eine gute Schwimmbadabdeckung könnte die erforderliche Zeit drastisch reduzieren.

NOTIZ

Wasserdurchflussschalter:

Das Gerät ist mit einem Durchflussschalter zum Schutz der laufenden HP-Einheit bei austrich Wasser durchfluss ausgestellt. Er schaltet sich ein, wenn die Poolpumper leuft, und schaltet s wenn sich die Pumper abschaltet. Wenn das Wasser im PoolHigher als 1 m über oder unter Wärmpumper steht, sollte ihr Handler alles noch einmal neu einstellen.

Zeitverzögerung - Die Wärmpumpe hat eine eingebaute 3-Minuten-Anlaufverzögerung, um die Schaltung zu schätzen und übermögen Verschleib der Kontakte zu vermeiden. Das Gerät startet automatisch neu, nachdem diese Zeitspanne abgelaufen ist. Selfest ein kurzer Stromausfall lösst diese Zeitverzögerung aus, und verhindern so, dass das Gerät nach einem Neustart sofort wieder lauft. Zusätzliche Stromunterbrechungen während dieser Verzögerung haben keinen Einfluss auf die 3-Minuten Dauer der Verzögerung.

5.5 Kondensation

Die in die Wärmpumpe angesaugte Luft wird durch den Betrieb der Wärmpumpe zur Erwärung des Beckenwassers gekühlt, was zu Kondensation an den Lamellen des Verdampfers führen kann.

HINWEIS

Die Kondensationsmenge kann bis zu mehreren Litern pro Stunde bei hoher relative Feuchtigkeit betragen. Dies wird manchmal fällschlicherweise als Wasserleck aufgefasst

5.6 Anzeige des Manometers Anzeige (R32)

Überprüfen Sie das Manometer, das den Kätemittelgasdruck des Gerätes anziegt. Die folgende Tabelle zeigt den Normalwert des Gasdrucks (R32) bei ausgeschalteter Maschine oder unter Betriebsbedingungen.

Gerätezustand	Ausgeschaltet
Umgebung (℃)	-5~5	5~15	15~25	25~35
Wasser (C)	/	/	/	/
Manometer (Mpa)	0.59~0.85	0.85~1.18	1.18~1.59	1.59~2.1

Gerätezustand	Eingeschaltet
Umgebung (℃)	/	/	/	/	/
Wasser (C)	10~15	15~20	20~25	25~30	30~35
Manometer (Mpa)	1.1~1.6	1.3~1.8	1.5~2.1	1.7~2.4	1.9~2.7

6. Elektronische Anschlüsse

6.1 Inverter-Schwimmbad-Wärmpumpe-Schaltplan

6.6 Elektrischer Anschüsse

Die Stromversorgung für die Wärmepumpe muss vorzugsweise von einer ausschließlich Schaltung mit Regelschutzkomponenten (30mA Differentialschutz) und einem magnetothermischen Schalter stammen.

• Die Elektroinstallation muss von einem Fachmann (Elektriker) gemäß den im Installationsland geltenden Normen und Vorschriften durchgeführt werden.
• Der Wärmepumpenkreis muss an der Klemmenleiste mit einem Erdungsschaltkreis verbunden sein.
• Die Kabel mussen ordnungsgemäß installiert werden, um Störungen zu vermeiden.
• Die Pumpe ist für den Anschluss an eine allgemeine Stromversorgung mit Erdanschluss vorgesehen.

• Abschnitt des Kabels; Dieser Abschnitt ist indicativ und sollte entsprechend den Bedürfnissen und Nutzungsbedingungen geprüft und angepasst werden.

• Die Toleranz der zulässigen Spannungsschwankung beträgt während des Betriebs +/- 10%.

• Die Anschlüsse sind entsprechend der Leistung des Gerätes und des Installationszustandes zu dimensionieren.

Modelle	Leistungssch alter	Maximale Länge des Drahtes
		2,5 mm²	4 mm²	6 mm²	10 mm²
BEXP05i	7A	84m	135m	200m	335m
BEXP07i	7A	84m	135m	200m	335m
BEXP09i	9A	57m	90m	130m	225m
BEXP11i	11A	57m	90m	130m	225m
BEXP14i	14A	43m	68m	100m	170m
BEXP16i	16A	34m	54m	80m	135m
BEXP18i	18A	32m	50m	75m	128m
BEXP20i	20A	29m	45m	66m	110m
BEXP25i	25A	/	35m	52m	95m
BEXP30i	35A	/	/	40m	75m

These Werte sind Richtwerte, nur der Eingriff eines autorisierten Technikers kann die Werte Installation ermitteln.

Die elektrische Leitung muss mit einem Erdungsanschluss und einem Leistungsschalter mit einer Differenz von 30 mA ausgestellt sein.

6.7 Installation des Display-Deportierers

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

• Die Seite mit Stecker wird mit dem Bedienfeld (Foto1) verbinden
  Die andere Seite der Signalleitung (Foto 2).
• Öffnen Sie die Klemmkasten und setzen Sie die Seite ohne Stecker durch das elektrische Feld (Foto3,4).
• Insert the wiring into the designated position (code:COM 1 or COM-L) on the PC board. (photo5)

Trockenkontakt-Timer-Verbindung

Trockenkontakt-Timeranschluss

Kontakt Anschluss desr trockenen KPumpentrockenkontaktontaktumpes

7. Steuerung der Anzeige

7.1. Betriebsanleitung

Wenn die Wärmepumpe an die Stromversorgung angeschlossen wird, zeigt die LED-Anzeige 3 Sekunden lang einen Code an, der das Wärmepumpenmodell anziegt.

7.2 Die Tasten und ihre Bedienung

7.2.1 Taste

Betätigen Sie, um die Wärmepumpe zu starten, zeigt die LED-Anzeige die gewünschte Wassertemperatur für 5 Sekunden, dann die Einlasswassertemperatur und den Betriebsmodus an.

Drücken Sie, um die Wärmepumpe zu stoppen und "OFF"

Achtung: Drücken Sie während der Überprüfung und Einstellung des Parameters die Taste, um die aktuelle Einstellung zu beenden und die aktuelle Einstellung zu speichern.

Drücken Sie erneut, um das Gerät ein- oder auszuschalten.

7.2.2 -Taste

Schaltet den Heizmodus und Auto-Modus ein.

7.2.3 Taste und

Clock / unclock die Anzeige:

Halten Sie und für 5 Sekunden, um die Anzeige zu sperren / zu entsperren. Wassertemperatur: Drücken Sie oder , um die Wassertemperatur direkt einzustellen.

Drücken Sie zuerst und drücken Sie dann, um den Benutzerparameter von d0 bis d11 zu überprüfen

Code	Bedingung	Umfang	Anmerkung
d0	IPM Werkzeugtemperatur	0-120°C	Realer Prüfwert
d1	Einlaufwassertemp.	-9°C~99°C	Realer Prüfwert
d2	Auslaufwassertemp.	-9°C~99°C	Realer Prüfwert
d3	Umgebungstemparatur.	-30°C~70°C	Realer Prüfwert
d4	Frequency Begrenzungscode	0,1,2,4,8,16	Realer Prüfwert
d5	Rohrleitungstemp.	-30°C~70°C	Realer Prüfwert
d6	Abgastemperatur	0°C~c5°C (125°C)	Realer Prüfwert
d7	Schritt der EEV	0~99	N*5
d8	Betriebsfrequenz des Verdichters	0~99Hz	Realer Prüfwert
d9	Verdichterstrom	0~30A	Realer Prüfwert
d10	Aktuelle Lüfterdrehzahl	0-1200 (rpm)	Realer Prüfwert
d11	Fehlercode für das letzte Mal	Allen Fehlercode

Drücken Sie zuerst und drücken Sie dann , um den Benutzerparameter von P1 auf P7 zu prufen /einzustellen

Code	Name	Umfang	Standard	Anmerkung
P0	Mandatory Abtauen	0-1	0	0: Standard Normalbetrieb, 1: Mandatory Abtauen
P1	Arbeitsmodus	0-1	1	1 Heizbetrieb, 0 Kühlbetrieb
P2	Timer ein / aus	0-1	0	1 Timer ein / aus ist unter Funktion, 0 Timer ein ist außer Funktion (Die Einstellung von P5 und P6 Funktioniert nicht)
P3	Wasserpumpe	0-1	0	1 Immer laufend, 0 Abhängig vom Betrieb des Kompressors
P4	Aktuelle Uhrzeit	HH:MM	0:00	0-23:0-59
P5	Timer an	HH:MM	0:00	0-23:0-59
P6	Timer ausgeschaltet	HH:MM	0:00	0-23:0-59
P7	Einlaufwasserte mp. Korrektur	-9 ~9	0	Voreinstellung: 0

7.2.4 Systemresetfungtion

Drücken Sie und in 10s, das System setzt zurück und zeigt "0000" auf dem Steuerpult an.

Symbol der Hezung, das Licht ist eingeschaltet, wenn es in Betrieb ist.

Beim Abtauen blinkt das Licht.

Symbol der Abkuhlung, das Licht ist eingeschaltet, wenn es in Betrieb ist.

Symbol des automatischen Stopps, das Licht leuchtet, wenn es in Betrieb ist.

Symbol für automatischen Start, das Licht leuchtet, wenn es in Betrieb ist.

7.2.9 Betätigen Sie diesen Knopf, die Lampe blinkt, die Wärmepumpe arbeitet nur im vollen Ausgang.

7.2.10

Während Sie den Smart auswahlen, wird die Wärmpumpe nur in "Medium Ooutput" und "Full Ooutput" Bei 'Medium Ooutput' blinkt das Licht von Smart.

Wenn in "Full Ooutput" die Lampe von Smart leuchtet, blinkt die Lampe Powerful.

7.2.11

Während Sie die Silent wahlen, wird die Wärmpumpen nur in "Medium Output" und "Small Output"

Wenn im Modus "Kleine Ausgabe" das Licht von Silent blinkt.

Wenn bei "Medium Output" die Lampe von Silent leuchtet, blinkt die Lampe des Smart.

7.2.12 Auto-Modus

Es gibt 3 Modelle für das Gerät: Nur Heizen, Auto-Modus (Heiz- und Kühlschalter), Nur Kühlen. Sie können der Heizmodus und den Automatikmodus durch Drücken von für 5 Sekunden umschalten, unabhängig davon, ob das Gerät ein- oder ausgeschaltet ist.

Betriebslogik des Auto-Modus

8. Dateneinstellung wird ausgeführrt

Option 1 Die Wasserpumpe ist mit dem Betrieb der Wärmpumpe zum Starten oder Stoppen verbunden.

Die Wasserpumpe startet 60s vor dem Kompressor, die Wasserpumpe startet 30s und erfasst dann den Wasserflussschalter. Wenn die Wärmpumpe in den Standby-Modus wechselt, stoppt die Wasserpumpe nach dem Stopp des Kompressors 60 Sekunden. Die Wasserpumpe wird für 3 Minuten neu gestartet und dann gestopt, wenn die Standby-Zeit mehr als 2 Stunden beträgt.

	Bedingung	Beispiel	Funktionslogik der Wasserpumpe
Heizmodus	T1>Tset-1, 30 Minuten dauern	T1>27°C, 30 Minuten dauern	Die Wasserpumpe wechselt für 2 Stunden in den Standby-Modus und startet nur außer, die Stromversorgung abzuschalten und neu zu startenDie Wärmepumpe startet 3 Minuten nach dem Verlassen der Wasserpumpe aus dem Standby-Modus, um die Wassertemperatur T1 erneut zu ermitteltn.
Kühlmodus	T1<Tset+1, 30 Minuten dauern	T1<29°C, 30 Minuten dauern	Die Wasserpumpe wechselt für 2 Stunden in den Standby-Modus und startet nur außer, die Stromversorgung abzuschalten und neu zu startenDie Wärmepumpe startet 3 Minuten nach dem Verlassen der Wasserpumpe aus dem Standby-Modus, um die Wassertemperatur T1 erneut zu ermitteltn

Option 2

Wenn die Wärmepumpe eingeschaltet ist (Betrieb oder Standby), ist die Wasserpumpe immer eingeschaltet. Nach dem manuellen Ausschalten lauft es für 1 Minute.

HINWEIS :

Zum Beispiel : Tset = 28°C Tsetting wassertemperatur in Ihrer Pool-Wärmpumpe

Arbeits status		Arbeitsmodus	Wasser in der Temperatur-T1	Zum Beisiel, Wasser in der Temperatur-T1	Arbeitsniveau der Wärmpumpe
1	Inbetriebnahme der Wärmpumpe	Wenn Sie den "Smart-Arbeitsmodus" wahren	T1<Tset-1	T1< 27°C	Powerful mode-Frequency F9
2			Tset-1 ≦ T1 < Tset	27°C ≦ T1 <28°C	Frequenz: F9 -F8-F7,...,-F2
3			Tset ≦ T1 <Tset+	28°C ≦ T1 <29°C	Silent mode-frequency F2
4			T1 ≦ Tset+1	T1 ≦ 29°C	HP wird Standby sein, aufhören zu arbeiten, bis die Wassertemperatur auf weniger als 28 °C fällt.
5		Wenn Sie den "Stiller Arbeitsmodus" wahren.	T1<Tset	T1< 28°C	Smart mode -Frequenz F5
6			Tset ≦ T1 < Tset+1	28°C ≦ T1 < 29°C	Silent mode-Frequency F2/F1.
7			T1 ≦ Tset+1	T1 ≦ 29°C	HP wird Standby sein, aufhören zu arbeiten, bis die Wassertemperatur auf weniger als 28 °C fällt.
8		Wenn Sie den "Leistungsfähigen Arbeitsmodus" auswahlen.	T1<Tset+1	T1<29°C	Powerful mode-Frequency F10/F9
9			T1 ≦ Tset+1	T1 ≦ 29°C	HP wird Standby sein, aufhören zu arbeiten, bis die Wassertemperatur auf weniger als 28 °C fällt.
10	Starten Sie erneut um Wasser im Standby-Status zu erhitzen	Wenn HP im "Smart-Modus"/arbeitet	T1 ≦ Tset	T1 ≦ 28°C	Standby
11			Tset>T1 ≦ Tset-1	28°C >T1 ≦ 27°C	Silent-frequenz F2
12			Tset-1>T1 ≦ Tset-2	27°C >T1 ≦ 26°C	Frequenz: F2 -F3-F4,...,-F9
13			<Tset-2>	<26°C	Powerful-frequenz F9
14		Wenn HP im "Silent Mode"/arbeitet	≥Tset	≥28°C	Standby
15			Tset>T1 ≦ Tset-1	28°C >T1 ≦ 27°C	Silent mode-frequency F2/F1
16			T1<Tset-1	T1<27°C	Smart -frequenz F5
17		Wenn HP im "Leistungsstarken Modus"/arbeitet	T1<Tset-1	T1<27°C	Powerful -frequenz F10/F9

8.3 Kuhllogik

Arbeits status		Arbeitsmodus	Wasser in der Temperatur-T1	Zum Beispiel, Wasser in der Temperatur-T1	Arbeitsniveau der Wärmpumpe
1	Inbetriebnahme der Wärmpumpe	Wenn Sie den "Smart-Arbeitsmodus" wahren	T1 ≦ Tset-1	T1 ≦ 27°C	Standby.
2			Tset-1<T1 ≦ Tset	27°C < T1 ≦ 28°C	Silent mode-Frequency F2
3			Tset<T1 ≦ Tset+1	28< T1 ≦ 29°C	Frequenz: F9 -F8-F7,...,- F2
4			T1 ≦ Tset+1	T1 ≦ 29°C	Powerful mode-F9
5		Wenn Sie den "Stillen Arbeitsmodus" wahren.	T1 ≦ Tset-1	≤ 27°C	Standby
6			Tset-1<T1 ≦ Tset	27°C < T1 ≦ 28°C	Silent mode - frequenz F2/F1
7			T1>Tset	T1>28°C	Smart mode -frequenz F5
8		Wenn Sie den "Leistungsfähigen Arbeitsmodus" auswahlen.	T1>Tset-1	T1>27°C	Powerful mode-frequency F10/F9
9			T1 ≦ Tset-1	T1 ≦ 27°C	Standby
10	Starten Sie erneut das Kühlen des Wassers im Standby-Modus	Smart	T1 ≦ Tset-1	T1 ≦ 27°C	Standby
11			Tset ≦ T1 < Tset+1	28 ≤ T1 < 29°C	Silent- frequenz F2
12			Tset+1 ≤ T1 < Tset+2	29 ≤ T1 < 30°C	Frequenz: F2 -F3-F4,...,- F9
13			T1 ≦ Tset+2	T1 ≦ 30°C	Powerful mode -frequenz F9
14		Silent	Tset<T1 ≦ Tset+1	28< T1 ≦ 29°C	Silent mode-frequency F2/F1
15			T1 > Tset+1	T1 > 29°C	Smart mode-frequency F5
16		Powerful	T1 > Tset+1	T1 > 29°C	Powerful mode-frequency F10/F9
17			T1 ≦ Tset-1	T1 ≦ 27°C	Standby

9. Fehlersuche

9.1 Fehlercode Anzeige auf LED-Draht Kontroller

Fehlfunktion		Fehlercode	Grund	Lösung
Fehler beim Sensor für den Heizkondensator T1-TH6		PP 01	1.Sensorfehler oder Kurzschluss2.Die Verdraughtung des Sensors ist lose	1. Die Verdraughtung der Sensoren reparieren2.Schalten Sie den Sensor
Fehler beim Sensor für den Gasrücklauf T2-TH5		PP 02	1.Sensorfehler oder Kurzschluss2.Die Verdraughtung des Sensors ist lose	1. Die Verdraughtung der Sensoren reparieren2.Schalten Sie den Sensor
Fehler beim Sensor für die Umgebungstemperatur T3-TH2		PP 03	1.Sensorfehler oder Kurzschluss2.Die Verdraughtung des Sensors ist lose	1. Die Verdraughtung der Sensoren reparieren2.Schalten Sie den Sensor
Gasrückkaufsorsfall		PP 04	1.Sensorfehler oder Kurzschluss2.Die Verdraughtung des Sensors ist lose	1. Die Verdraughtung der Sensoren reparieren2.Schalten Sie den Sensor
Frostschutz im Winter T5-TH1		PP 05	1.Sensorfehler oder Kurzschluss2.Die Verdraughtung des Sensors ist lose	1. Die Verdraughtung der Sensoren reparieren2.Schalten Sie den Sensor
Ausfall des Auspuffrohr sensors T6-TH3		PP 06	1.Sensorfehler oder Kurzschluss2.Die Verdraughtung des Sensors ist lose	1. Die Verdraughtung der Sensoren reparieren2.Schalten Sie den Sensor
Frostschutz im Winter		PP 07	Die Umgebungstemperatur oder die Wassereintrittstemperatur ist zu niedrig	Normaler Schutz
Niedriger Umgebungstemperaturschutz		PP 08	1.Geben Sie den Umfang de Nutzung der Umgebung2.Sensor Anomalie	1.Stop verwenden, über den Umfang der Verwendung2.Schalten Sie den Sensor
Rohrtemperatur zu hoch im Kühlbetrieb T3-TH2		PP 10	1. Ambient Temperatur ist z hoch oder die Wassertemperatur ist zu hoch im Kühlmodus2. Kälteanlage ist abnormal	1. Überprüfen Sie den Umfang der Verwendung2.Kälteanlage prüfen

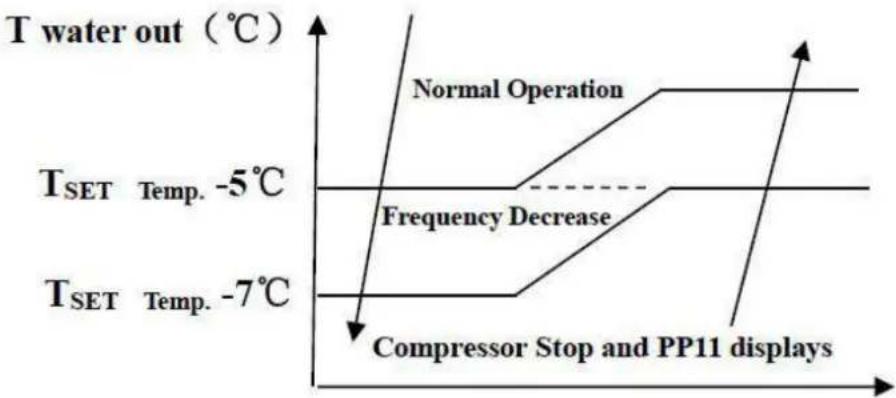

Wassertemperatur (T2-TH5) zu niedriger Schutz im Kühlmodus		PP 11	1. Low Wasserfluss2. T2-TH5 Temperatur sensor abnormal	1. Wasserpumpe und Wasserstraßensystem prüfen2. Tauschen T2-TH5 Temperatur sensor
Fehlfung		Fehlercode	Grund	Lösung
Hochdruckversagen TS4		EE 01	1.Hochdruckschalter in schlechtem Anschluss oder Ausfall2.Umgebungs- Temperatur ist zu hoch3.Wassertemperatur ist zu hoch4.Wasserfluss ist zu niedrig5.Fan Motordrehzahl ist abnormal oder Ventilatormotor hat beschädigt	1. Überprüfen Sie die Verdraughtung auf einen Hochdruckschalter oder ähnlichen Sie eine neue2. Überprüfen Sie den Wasserfluss oder die Wasserpumpe3. Ventilator prüfen4. Das Rohrleitungssystem prüfen und reparieren
Niederdruckversagen TS5		EE 02	1. Niederdruckschalter bei schlechtem Anschluss oder Ausfall2.EEV ist blockiert oder Rohrsystem ist gestaut3.Motorgeschwindigkeit ist abnormal oder Motor hat beschädigt4.Gas Leckage	1. Die Verdraughtung auf Niederdruck prüfen oder eine neue ähnern2.Verwenden Sie die EEV und das Rohrleitungssystem Motor prüfen3. Durch das Hochdruckmessgerät zur Überprüfung des Druckwertes
Kein Wasserfluss oder Wasserflussschalterausfall TS1		EE 03	1.Wasser-Flow-Schalter hat keinen Kontak2.Wasserstromschafter ist beschädigt3.Kein bzw. Unzureichender Wasserfluss.	1. Die Verdraughtung für den Wasserstromschafter prüfen2.Wahlen Sie den Wasserflussschalter3.Checked die Wasserpumpe oder die Wasserstraße System
Überheizungsschutz für Wassertemperatur (T2-TH5) im Heizbetrieb		EE 04	1.Geringer Wasserfluss2.Wasser-Flow-Schalter ist fest und die Wasserversorgung ist abgeschritten3. T2-TH5-Sensor ist abnormal	1.Prüfen Sie das Rohrleitungssystem2. Filterpumpe oder Wasserstromschafter prüfen3. T2-TH5-Sensor prüfen oder einen anderen ändern
Abgastemperatur (T6-TH3) zu hoher Schutz		EE 05	1.Gasundichtigkeit2.Geringer Wasserfluss3.Rohrleitungssystem wurde blockiert4.Auslasstemperatur Sensorfehler	1. Überprüfen Sie das Hochdruckmanometer, wenn es zu niedrig ist, fällen Sie es mit etwas Gas2. Überprüfen Sie das Rohrleitungssystem und die Filterpumpe3. Überprüfen Sie das Rohrleitungssystem, wenn es einen Blockade gab4. Ändern Sie einen neuen Abgastemperatursensor
Fehlfunktion		Fehlercode	Grund	Lösung
Reglerfehler oder Kommunikationsfehler		EE 06	1. Drahtverbindung ist nicht gut oder beschädigter Signadraht2. Controller fehler	1. Überprüfen und wieder anschließen der Signalleitung2. Montieren Sie ein neues Signalkabel3. Stromversorgung abschlten und Maschine neu starten4. Änder eines neuen Controllers
Kompressorstromschutz		EE 07	1.Der Kompressorstrom ist zu groß momentan2.Falscher Anschluss für Kompressor-Phasenfolge3. Kompressor Ansammlungen von Flüssigkeit und Öl führen zum Stror wird größter4.Kompressor oder Fahrerbrett beschäftigt5. Die Wasserströmung ist abnormal6.Kraftschwankungen innerhalb kurzer Zeit	1. Kompressor prüfen2. Überprüfen Sie die Rohrleitung3. Überprüfen Sie, ob die Stromversorgung im normalen Bereich erfolgt4. Überprüfen Sie die Phasenfolgeverbindung
Kommunikationsfehler zwischen der Steuerung und der Hauptplatine		EE 08	1.Poor-Signalleitung oder beschädigte Signalleitung2.Commander-Störung	1. Überprüfen und wieder anschließen der Signalleitung2. Montieren Sie ein neues Signadraht3. Stromversorgung abschlten und Maschine neu starten4. Änder eines neuen Controllers
Kommunikationsfehler zwischen Hauptplatine und Treiberplatine		EE 09	1. Anschluss der Verbindung Draht2.Der Draht ist beschädigt	1.Dräcken Sie den Drahtanschluss2.Keile einen neuen Draht
VDC-Spannung zu hoher Schutz		EE 10	1.An der Hauptplatine ist die Netzspannung zu hoch2.Driver Bord ist beschädigt.	1. Überprüfen Sie, ob die Stromversorgung im normalen Bereich liegt2.fahren Sie an Bord oder Hauptplatine
Schutz der IPM-Module		EE 11	1.Datafehler2.Krong Verdichterphasenanschluss3.Kompressor Flüssigkeit und ÖlAnhäufigung führen zum Strom wird größter4.Kompressor oder Fahrerboard beschädigt	1.Programmfehler, Stromversorgung absalten und nach 3 Minuten neu starte2.fahren Sie mit dem Fahrerbrett3.Kompressor-Sequenzverbindung prüfen
Fehlfungtion		Fehlercode	Grund	Lösung
VDC-Spannung zu weniger Schutz		EE 12	1.Mother Netzspannung ist zu niedrig2.Driver Bord ist beschädigt.	1. Prüfen Sie, ob die Stromversorgung im normalen Bereich liegt2. Fahrtreiber wechseln
Eingangsstrom über hohen Schutz		EE 13	1.Der Kompressorstrom ist zu groß momentan2.Die Wasserströmung ist abnormal3.Kraftschwankungen innerhalb kurzer Zeit4.Wrong PFC Induktivität	1. Kompressor prüfen2. Überprüfen Sie die Wasserstraße3. Überprüfen Sie, ob die Stromversorgung im normalen Bereich liegt4. Überprüfen Sie, ob die korrekte PFC-Induktivität verwendet wird
Der thermische Schaltkreis des IPM-Moduls ist abnormal		EE 14	1. Ausgang Abnormität der IPM-Modul thermischen Kreislauf Motor2. Lüfter ist funktionslos oder beschädigt3. Lüfterflügel ist gebrochen	1.fahren Sie eine Fahrerkarte2. Überprüfen Sie, ob die Motordrehzahl zu niedrig ist oder der Lüftermotor beschädigt ist,ändern Sie einen anderen3. Montieren Sie ein neues Lüfterrad
Die Temperatur des IPM-Moduls ist zu hoch		EE 15	Ausfahrt Ausnahme des IPM-Modul-Thermo-Schaltkreises2.Motor ist abnormal oder beschädigt3.Lüfterflügel ist gebrochen	1.fahren Sie eine Fahrerkarte2. Überprüfen Sie, ob die Lüftermotordrehzahl zu niedrig ist oder der Lüftermotor beschädigt iständern Sie einen anderen3. Montieren Sie ein neues Lüfterrad
PFC-Modulschutz		EE 16	1.Ausgang Ausnahme des PFC-Moduls2.Motor ist abnormal oder beschädigt3.Fan Klinge ist gebrochen4.Input Spannungssprung,Eingangsleistung ist abnormal	1.fahren Sie eine Fahrerkarte2. Überprüfen Sie, ob die Motordrehzahl zu niedrig ist oder der Lüftermotor beschädigt ist,ändern Sie einen anderen3.Kluppen Sie ein anderes Lüfterblatt4. Überprüfen Sie die Eingangsspannung
DC-Lüftermotorausfall		EE 17	1.DC Motor ist beschädigt2.Hauptplatine beschädigt3.Das Lüfterrad ist fest	1.Detect DC-Motor, ersetzen durch eine neue2.Montieren Sie eine neue Hauptplatine3.Versuchen Sie thises wieder zu losen (Leichtgängigkeit herstellen)
Fehlfung		Fehlercode	Grund	Lösung
Der thermische Schaltkreis des PFC-Moduls ist abnormal		EE 18	Das Fahrerbrett ist beschädigt	1.Erfahren Sie eine neue Treiber-Board2. Überprüfen Sie, ob die Lüftermotordrehzahl zu niedrig ist oder der Lüftermotor beschädigt ist, ändern Sie einen anderen
PFC-Modul Hochtemperaturschutz		EE 19	1.PFC Modul thermische Schaltung Ausgang annormal2.Motor ist abnormal oder beschädigt3.Lüfterflügel ist gebrochen4.Die Schraube im Fahrerbrett ist nicht fest	1.Erfahren Sie eine neue Treiber-Board2. Überprüfen Sie, ob die Motordrehzahl zu niedrig ist oder der Lüftermotor beschädigt ist, ändern Sie einen anderen3.Montieren Sie ein neues Lüfterrad4. Überprüfen Sie, ob die Schraube locker ist
Der Eingangsstromausfall		EE 20	Die Versorgungsspannung schwankt zu stark	Überprüfen Sie, ob die Spannung stabil ist
Software-Steuerausnahme		EE 21	1.Kompressor lauft aus dem Schritt2.Wrong Programm3.Impurity im Kompressor verursacht die instabile Drehzahl	1. Überprüfen Sie die Hauptplatine oder ändern Sie eine neue2.Geben Sie das richtige Programm ein
Stromdetektorausfall		EE 22	1.Spannungssignal abnormal2.Driver Board ist beschädigt	1. Überprüfen Sie die Hauptplatine oder ändern Sie eine neue2.Change eine neue Treiber-Board
Kompressorstart fehlgeschlagen		EE 23	1.Main Board ist beschädigt2.Kompressor Verdraughtsfehler oder schlechter Kontakt oder unverbunden3. Flüssigkeitsansammlung innen4.Wrong Phasenanschluss für Kompressor	1. Überprüfen Sie die Hauptplatine oder ändern Sie eine neue2.Die Verdichterverdraughtung gemäß Schaltplan prufenPrufen Sie den Kompressor odealandern Sie einen neuen
Fehlfunktion		Fehlercode	Grund	Lösung
Umgebungs-Temperatur-Geräte-Fehler auf Treiber-Board		EE 24	Störung der Umgebungstemperatur	Fahrertreiber oder Hauptplatine wechseln
Kompressorphasenversagen		EE 25	Die Kompressoren U, V, W sind mit einer Phase oder zwei Phasen verbunden	Überprüfen Sie die tatsächliche Verdraughtung gemäß Schaltplan
4-Wege-Ventilumkehrversagen		EE 26	1.Das 4-Wege-Ventil ist defekt2.Lack Kältemittel (keine Erkennung, wenn T3-TH2 oder T5-TH1 Störung)	1.Schalten Sie den Kühlmodus, um das 4-Wege-Ventil zu überprüfen, wenn es richtig umgekehrt wurde2.Montieren Sie ein neues 4-Wege-Ventil3.Füssen Sie das System mit Gas
lesen Fehlfunktion von EEPROM-Daten		EE 27	1.Falsche EEPROM Daten im Programm oder fehlgeschlagene Eingabe von EEPROM Daten2.Main Board Ausfall	1. Geben Sie korrekte EEPROM-Daten ein2.Change eine neue Hauptplatine
Der Inter-Chip-Kommunikationsfehler auf der Hauptsteuerplatine		EE 28	Hauptplatine ausgefallen	1. Die Stromversorgung abschalten und neu starten2.Montieren Sie eine neue Hauptplatine

Bemerkungen:

1. Wenn im Heizmodus die WasseraustritttemperaturHigher als die eingestellte Temperatur über 7^ C ist, zeit der LED-Controller EE04 fur den Wasserüberhitzungsschutz an.
2. Wenn im Kuhlmodus die Wasseraustritttemperatur niedriger als die eingestellte Temperatur über 7^ C ist, zeit der LED-Controller PP11 für den Wasserüberkuhlungsschutz an.

EE04 Wasserüberhitzungsschutz

PP11 Wasserüberkuhlung Schutz

Zum Beispiel wie unter:

Modus	Wasseraustrittst emperatur	Temperatur einstellen	Bedingung	Fehlfunktion
Heizmodus	36℃	29℃	Tout -Tset ≧7℃	EE04 Überhitzungsschutz für Wassertemperatur (T2)
Kühlmodus	23℃	30℃	Tset -Tout ≧7℃	PP11 zu niedriger Schutz für die Wassertemperatur (T2)

9.2 Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt)

Fehlfunktion	Anzeichen	Ursachen	Lösung
Wärmpumpe lauft nicht	LED-Kabelsteuerung hat keine Anzeige	Keine Stromzufuhr	Überprüfen Sie ob Kabel und Schutzschalter verbunden sind
	LED-Kabelsteuerung zeigt die aktuelle Zeit an.	Wärmpumpe im Bereitschaftsmodus	Starten Sie die Wärmpumpe.
	LED-Kabelsteuerung zeigt die aktuelle Wassertemperatur an.	1. Wassertemperatur erreicht den vorgesehenen Wert, HP ist auf konstantem Temperaturniveau2. Wärmpumpe hat erst zu arbeiten angefangen3. Im Auftaumodus	1. Überprüfen Sie die Wassertemperatureinstellungen2. Starten Sie die Wärmpumpe nach ein paar Minuten.3. LED-Kabelsteuerung solle "Defrosting" anzeigen.
Die Wassertemperatur sinkt wenn HP im Heizmodus lauft	LED-Kabelsteuerung zeigt die aktuelle Wassertemperatur an und kein Fehlercode wird angezeigt	1. Der falsche Modus wurde ausgewählt.2. Die Eingangsdaten sind falsch3. Steuerung ist defekt	1. Stellen Sie den Modus richtig ein2. Ersetzen Sie die defekte LED-Kabelsteuerung, und überprüfen Sie den Status nach dem Sie in den Betriebsmodus übergegangen sind, schließlich überprüften Sie die Wassereintritts- und Austrittstemperatur.3. Ersetzen oder Reparieren Sie die Helpumpeneinheit
Kurze Laufzeiten	LED-Bildschirm zeigt aktuelle Wassertemperatur an, kein Fehlercode wird angezeigt.	1. Ventilator lauft nicht2. Luftzirkulation ist nicht ausreichend.3.Unzureichende Kühlmittel.	1. Überprüfen Sie die Kabelverbindungen zwischen dem Motor und dem Ventilator. Wenn nötig sollen den Sie ersetzt werden.2. Überprüfen Sie die Position der Wärmpumpeneinheit, und entfernen Sie alle Hindernisse um eine optimale Luftzirkulation zu erreichen.3 Ersetzen oder reparieren Sie die Wärmpumpeneinheit.
Wasserflecken	Wasserflecken auf der Wärmpumpeneinheit	1. Beton.2. Wasserlecke.	1. Nichts tun.2. Überprüfen Sie den Luft-Wärmewechsle auf Defekte.
Zu viel Eis am Verdampfer	Zu viel Eis am Verdampfer		1. Überprüfen Sie die Position der Wärmpumpeneinheit, und entfernen Sie alle Hindernisse, um eine optimale Luftzirkulation zu erreichen.2. Ersetzen oder reparieren Sie die Wärmpumpeneinheit.

1. Explosionszeichnung und Wartung
   10.1 Explosionszeichnung

Model: BEXP05i/BEXP07i/BEXP09i

Ersatzteilliste model: BEXP05i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108030156	Obere Abdeckung	34	103000218	Verteilerbaugruppe
2	117110020	Umgebungstemparatur.Sensor T5-TH1	35	108030168	Rückwand
3	133020010	Umgebungstemparatur.Sensorclip	36	106000011	Druckanzeige
4	108030167	Hinterer Grill	37	113090059	Austausch von Kapillaren
5	103000218	Verdampfer	38	113100010	Verbindungsrohr
6	117110058	Rohrtemp. Sensor T3-TH2	39	109000096	Kapillar
7	113190001	Temperaturfühler-Rohrschelle	40	113020320	Gasrückführungsleitungen
8	113190001	Temperaturfühler-Mantelrohr	41	112100046	Niederdruckschalter
9	108030170	Isolierungspanel	42	113010229	Auspuffleitungen
10	108030169	Lüftermotorhalterung	43	112100030	Hochdruckschalter
11	117230003	Reaktor	44	113060123	4-Wege-Ventil zu Sammelrohr
12	101000187	Kompressorfüße	45	117110061	Abgastemperatur Sensor T6-TH3
13	112000069	Lüftermotor	46	113030132	4-Wege-Ventil zum Austauscher
14	113600007	Ventilatorflügel	47	121000001	4 Wegeventil
15	108030158	Lüftungsplatine vorne	48	102050004	Wasseranschluss-Sets
16	108030045	Lüftungsgitter	49	133020011	Blauer Gummiring
17	108030163	Grillbretthalterung 1	50	102050006	Ablassschraube
18	108030160	Frontgrillbrett	51	133020006	Gummiring am Wasseranschluss
19	108030164	Grillbretthalterung 2	52	108010025	Austauschertemperatursensorclip
20	108030161	Frontblende	53	117110054	Wasser in temp. Sensor T1-TH6
21	108030155	Bodenablage	54	133020012	Roter Gummiring
22	101000187	Kompressorfüße	55	102040757	Wärmetauscher aus Titan
23	142000072	Kompressor-Heizband	56	136020083	Siegelring
24	133030011	Verdraughtskosten	57	112100021-1	Wasserstromschalter
25	108010030	Anschlussplatine	58	117110011	Wasser hereaus temp. SensorT2-TH5
26	108030157	Rechte Seitenwand	59	117240003	Magnetring
27	115000004	5-Bit-Terminal	60	111300002	Geblasekapazität
28	136010004	Clip	61	117240002	Magnetring
29	133020020	Griff	62	108030095	Elektrische Box
30	117020150	Regler	63	117100046	PCB
31	113712007	Wasserdichte Controller-Box	64	108030059	Elektrokastenabdeckung
32	103000218	Kollektive Versammlung	65	113100008	Verbindungsrohr
33	136020018	Typ B Befestigungsblock ausGummi	66	120000091	Durchgangsventil

Ersatzteilliste model: BEXP07i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108030156	Obere Abdeckung	34	103000218	Verteilerbaugruppe
2	117110020	Umgebungstemparatur.Sensor T5-TH1	35	108030168	Rückwand
3	133020010	Umgebungstemparatur.Sensorclip	36	106000011	Druckanzeige
4	108030039	Hinterer Grill	37	113090059	Austausch von Kapillaren
5	103000218	Verdampfer	38	113100010	Verbindungsrohr
6	117110004	Rohrtemp. Sensor T3-TH2	39	109000095	Kapillar
7	113190001	Temperaturfühler-Rohrschelle	40	113020320	Gasrückführungsleitungen
8	113190001	Temperaturfühler-Mantelrohr	41	116000069	Niederdruckschalter
9	108030170	Isolierungspanel	42	113010229	Auspuffleitungen
10	108030169	Lüftermotorhalterung	43	116000066	Hochdruckschalter
11	117230003	Reaktor	44	113060123	4-Wege-Ventil zu Sammelrohr
12	101000187	Kompressorfuße	45	117110021	Abgastemperatur Sensor T6-TH3
13	112000069	Lüftermotor	46	113030091	4-Wege-Ventil zum Austauscher
14	113600007	Ventilatorflügel	47	121000001	4 Wegeventil
15	108030158	Lüftungsplatine vorne	48	113900082	Wasseranschluss-Sets
16	108030045	Lüftungsgitter	49	133020011	Blauer Gummiring
17	108030163	Grillbretthalterung 1	50	150000110	Ablassschraube
18	108030160	Frontgrillbrett	51	133020026	Gummiring am Wasseranschluss
19	108030164	Grillbretthalterung 2	52	108010025	Austauschertemperatursensorclip
20	108030161	Frontblende	53	117110012	Wasser in temp. Sensor T1-TH6
21	108030155	Bodenablage	54	133020012	Roter Gummiring
22	101000187	Kompressorfuße	55	102040758	Wärmetauscher aus Titan
23	142000072	Kompressor-Heizband	56	136020083	Siegelring
24	133030011	Verdraughtungskosten	57	112100021-1	Wasserstromschanter
25	108010030	Anschlussplatine	58	117110011	Wasser hereaus temp. SensorT2-TH5
26	108030157	Rechte Seitenwand	59	117240003	Magnetring
27	115000004	5-Bit-Terminal	60	111300002	Geblasekapazität
28	136010004	Clip	61	117240002	Magnetring
29	133020020	Griff	62	108030095	Elektrische Box
30	117020150	Regler	63	117100046	PCB
31	108010021	Wasserdichte Controller-Box	64	108030059	Elektrokastenabdeckung
32	103000218	Kollektive Versammlung	65	113100008	Verbindungsrohr
33	136020018	Typ B Befestigungsblock ausGummi	66	120000091	Durchgangsventil

Ersatzteilliste model: BEXP09i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108030156	Obere Abdeckung	34	103000218	Verteilerbaugruppe
2	117110020	Umgebungstemparatur.Sensor T5-TH1	35	108030168	Rückwand
3	133020010	Umgebungstemparatur.Sensorclip	36	106000011	Druckanzeige
4	108030039	Hinterer Grill	37	113090059	Austausch von Kapillaren
5	103000218	Verdampfer	38	113100010	Verbindungsrohr
6	117110004	Rohrtemp. Sensor T3-TH2	39	109000098	Kapillar
7	113190001	Temperaturfühler-Rohrschelle	40	113020320	Gasrückführungsleitungen
8	113190001	Temperaturfühler-Mantelrohr	41	116000069	Niederdruckschalter
9	108030170	Isolierungspanel	42	113010229	Auspuffleitungen
10	108030169	Lüftermotorhalterung	43	116000066	Hochdruckschalter
11	117230003	Reaktor	44	113060123	4-Wege-Ventil zu Sammelrohr
12	101000187	Kompressorfüße	45	117110021	Abgastemperatur SensorT6-TH3
13	112000069	Lüftermotor	46	113030091	4-Wege-Ventil zumAustauscher
14	113600007	Ventilatorflügel	47	121000001	4 Wegeventil
15	108030158	Lüftungsplatine vorne	48	113900082	Wasseranschluss-Sets
16	108030045	Lüftungsgitter	49	133020011	Blauer Gummiring
17	108030163	Grillbretthalterung 1	50	150000110	Ablassschraube
18	108030160	Frontgrillbrett	51	133020026	Gummiring amWasseranschluss
19	108030164	Grillbretthalterung 2	52	108010025	Austauschertemperatursensoriclip
20	108030161	Frontblende	53	117110012	Wasser in temp. Sensor T1-TH
21	108030155	Bodenablage	54	133020012	Roter Gummiring
22	101000187	Kompressorfüße	55	102040759	Wärmetauscher aus Titan
23	142000072	Kompressor-Heizband	56	136020083	Siegelring
24	133030011	Verdraughtungskosten	57	112100021-1	Wasserstromschalter
25	108010030	Anschlussplatine	58	117110011	Wasser hereaus temp. SensorT2-TH5
26	108030157	Rechte Seitenwand	59	117240003	Magnetring
27	115000004	5-Bit-Terminal	60	111300002	Geblasekapazität
28	136010004	Clip	61	117240002	Magnetring
29	133020020	Griff	62	108030095	Elektrische Box
30	117020150	Regler	63	117100046	PCB
31	108010021	Wasserdichte Controller-Box	64	108030059	Elektrokastenabdeckung
32	103000218	Kollektive Versammlung	65	113100008	Verbindungsrohr
33	136020018	Typ B Befestigungsblock ausGummi	66	120000091	Durchgangsventil

10.2 Model: BEXP11i

Ersatzteilliste model: BEXP11i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108050103	Obere Abdeckung	34	103000221	Verteilerbaugruppe
2	117110020	Umgebungstemparatur.Sensor T5-TH1	35	108050114	Rückwand
3	133020010	Umgebungstemparatur.Sensorclip	36	113190001	Temperaturfühler-Rohrschelle
4	108050104	Hinterer Grill	37	113190001	Temperaturfühler-Mantelrohr
5	103000221	Verdampfer	38	117110004	Rohrtemp. Sensor T3-TH2
6	108050105	Isolierungspanel	39	113020322	Gasrückführungsleitungen
7	108050106	Lüftermotorhalterung	40	113010210	Auspuffleitungen
8	117230003	Reaktor	41	116000066	Hochdruckschalter
9	112000070	Lüftermotor	42	116000069	Niederdruckschalter
10	132000013	Ventilatorflügel	43	117110021	Abgastemperatur Sensor T6-TH3
11	108050107	Lüftungsplatine vorne	44	113030086	4-Wege-Ventil zum Austauscher
12	108010014	Lüftungsgitter	45	121000006	4 Wegeventil
13	108050108	Grillbretthalterung 1	46	113090058	4-Wege-Ventil zur Kapillare
14	108050109	Frontgrillbrett	47	109000044	Kapillar
15	108050110	Grillbretthalterung 2	48	113060084	4-Wege-Ventil zu Sammelrohr
16	108050111	Frontblende	49	112100021-1	Wasserstromschalter
17	113100008	Kupplungsrohr	50	136020083	Siegelring
18	142000074	Kompressor-Heizband	51	117110011	Wasser hereaus temp. SensorT2-TH5
19	120000091	Globales Ventil	52	108010025	Austauschertemperatursensorclip
20	101000188	Kompressor	53	102040760	Wärmetauscher aus Titan
21	101000188	Kompressorfüße	54	133020026	Gummiring am Wasseranschluss
22	108050112	Bodenablage	55	133020012	Roter Gummiring
23	108010016	Anschlussplatine	56	113900082	Wasseranschluss-Sets
24	108050113	Rechte Seitenwand	57	117110012	Wasser in temp. Sensor T1-TH6
25	106000011	Druckanzeige	58	150000110	Ablassschraube
26	136010004	Clip	59	133020011	Blauer Gummiring
27	133020029	Griff	60	108050017	Elektrokostenabdeckung
28	115000004	5-Bit-Terminal	61	117100046	PCB
29	117020150	Regler	62	108110031	Elektrische Box
30	133030011	Verdraughtungskosten	63	111000006	Geblasekapazität
31	108010021	WasserdichteController-Box	64	117240002	Magnetring
32	103000221	Kollektive Versammlung	65	117240003	Magnetring
33	136020018	Typ B Befestigungsblockaus Gummi

Ersatzteilliste model: BEXP14i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108050103	Obere Abdeckung	35	103000182	Verteilerbaugruppe
2	117110020	Umgebungstemparatur.Sensor T5-TH1	36	108050114	Rückwand
3	133020010	Umgebungstemparatur.Sensorclip	37	113190001	Temperaturfühler-Rohrschelle
4	108050104	Hinterer Grill	38	113190001	Temperaturfühler-Mantelrohr
5	103000182	Verdampfer	39	117110004	Rohrtemp. Sensor T3-TH2
6	108050105	Isolierungspanel	40	113020322	Gasrückführungsleitungen
7	108050106	Lüftermotorhalterung	41	113010210	Ausbuffleitungen
8	117230003	Reaktor	42	116000066	Hochdruckschalter
9	112000070	Lüftermotor	43	116000069	Niederdruckschalter
10	132000013	Ventilatorflügel	44	117110021	Abgastemperatur Sensor T6-TH3
11	108050107	Lüftungsplatine vorne	45	113030086	4-Wege-Ventil zum Austauscher
12	108010014	Lüftungsgitter	46	121000006	4 Wegeventil
13	108050108	Grillbretthalterung 1	47	119000017	EEV
14	108050109	Frontgrillbrett	48	113080054	EEV zum Verteilerohr
15	108050110	Grillbretthalterung 2	49	113070044	TT-Austauscher an EEV-Rohr
16	108050111	Frontblende	50	113060084	4-Wege-Ventil zu Sammelrohr
17	113100008	Kupplungsrohr	51	112100021-1	Wasserstromschalter
18	142000074	Kompressor-Heizband	52	136020083	Siegelring
19	120000091	Globales Ventil	53	117110011	Wasser hereaus temp. SensorT2-TH5
20	101000188	Kompressor	54	108010025	Austauschertemperatursensorclip
21	101000188	Kompressorfüße	55	102040761	Wärmetauscher aus Titan
22	108050112	Bodenablage	56	133020026	Gummiring am Wasseranschluss
23	108010016	Anschlussplatine	57	133020012	Roter Gummiring
24	108050113	Rechte Seitenwand	58	113900082	Wasseranschluss-Sets
25	106000011	Druckmessgerät	59	117110012	Wasser in temp. Sensor T1-TH6
26	136010004	Clip	60	150000110	Ablassschraube
27	133020029	Griff	61	133020011	Blauer Gummiring
28	115000004	5-Bit-Terminal	62	108050017	Elektrokastenabdeckung
29	117020150	Regler	63	117100047	PCB
30	133030011	Verdraughtungskosten	64	108110045	Elektrische Box
31	108010021	WasserdichteController-Box	65	111000006	Geblasekapazität
32	142000142	Verdampferheizband(optional)	66	117240002	Magnetring
33	103000182	Kollektive Versammlung	67	117240003	Magnetring
34	136020018	Typ B Befestigungsblockaus Gummi

Ersatzteilliste model: BEXP16i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108050103	Obere Abdeckung	35	103000220	Verteilerbaugruppe
2	117110020	Umgebungstemparatur.Sensor T5-TH1	36	108050114	Rückwand
3	133020010	Umgebungstemparatur.Sensorclip	37	113190001	Temperaturfühler-Rohrschelle
4	108050104	Hinterer Grill	38	113190001	Temperaturfühler-Mantelrohr
5	103000220	Verdampfer	39	117110004	Rohrtemp. Sensor T3-TH2
6	108050105	Isolierungspanel	40	113020321	Gasrückführungsleitungen
7	108050106	Lüftermotorhalterung	41	113010159	Auspuffleitungen
8	117230003	Reaktor	42	116000066	Hochdruckschalter
9	112000070	Lüftermotor	43	116000069	Niederdruckschalter
10	132000013	Ventilatorflügel	44	117110021	Abgastemperatur Sensor T6-TH3
11	108050107	Lüftungsplatine vorne	45	113030081	4-Wege-Ventil zum Austauscher
12	108010014	Lüftungsgitter	46	121000006	4 Wegeventil
13	108050108	Grillbretthalterung 1	47	119000017	EEV
14	108050109	Frontgrillbrett	48	113080054	EEV zum Verteilserrohr
15	108050110	Grillbretthalterung 2	49	113070041	TT-Austauscher an EEV-Rohr
16	108050111	Frontblende	50	113060084	4-Wege-Ventil zu Sammelrohr
17	113100008	Kupplungsrohr	51	112100021-1	Wasserstromschalter
18	142000074	Kompressor-Heizband	52	136020083	Siegelring
19	120000091	Globales Ventil	53	117110011	Wasser hereaus temp. SensorT2-TH5
20	101000181	Kompressor	54	108010025	Austauschertemperatursensordlip
21	101000181	Kompressorfüße	55	102040762	Wärmetauscher aus Titan
22	108050115	Bodenablage	56	133020026	Gummiring am Wasseranschluss
23	108010016	Anschlussplatine	57	133020012	Roter Gummiring
24	108050113	Rechte Seitenwand	58	113900082	Wasseranschluss-Sets
25	106000011	Druckanzeige	59	117110012	Wasser in temp. Sensor T1-TH6
26	136010004	Clip	60	150000110	Ablassschraube
27	133020029	Griff	61	133020011	Blauer Gummiring
28	115000004	5-Bit-Terminal	62	108050017	Elektrokastenabdeckung
29	117020150	Regler	63	117100047	PCB
30	133030011	Verdraughtungskosten	64	108110045	Elektrische Box
31	108010021	WasserdichteController-Box	65	111000006	Geblasekapazität
32	142000142	Verdampferheizband(optional)	66	117240002	Magnetring
33	103000220	Kollektive Versammlung	67	117240003	Magnetring
34	136020018	Typ B Befestigungsblockaus Gummi

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108050103	Obere Abdeckung	37	108050114	Rückwand
2	117110020	Umgebungstemparatur.Sensor T5-TH1	38	113190001	Temperaturfühler-Rohrschelle
3	133020010	Umgebungstemparatur.	39	113190001	Temperaturfühler-Mantelrohr
4	108050104	Hinterer Grill	40	117110059	Rohrtemp. Sensor T3-TH2
5	103000220	Verdampfer	41	113130021	Filtern Sie zu
6	108050105	Isolierungspanel	42	113020321	Gasrückführungsleitungen
7	108050106	Lüftermotorhalterung	43	120000066	Filter
8	117230003	Reaktor	44	112100030	Hochdruckschalter
9	112000070	Lüftermotor	45	112100046	Niederdruckschalter
10	132000013	Ventilatorflügel	46	113010159	Auspuffleitungen
11	108050107	Lüftungsplatine vorne	47	117110061	Abgastemperatur Sensor T6-TH3
12	108010014	Lüftungsgitter	48	113030081	4-Wege-Ventil zum Austauscher
13	108050108	Grillbretthalterung 1	49	121000006	4 Wegeventil
14	108050109	Frontgrillbrett	50	113060084	4-Wege-Ventil zu Sammelrohr
15	108050110	Grillbretthalterung 2	51	113080078	Flüssigkeitslagertopf zu EEV-Rohr
16	108050111	Frontblende	52	113170021	Austauscher gegen Filterrohr
17	113100008	Kupplungsrohr	53	119000043	EEV
18	142000074	Kompressor-Heizband	54	113120025	EEV zum Verteilerrohr
19	120000091	Globales Ventil	55	112100021-1	Wasserstromschalter
20	101000189	Kompressor	56	136020083	Siegelring
21	101000189	Kompressörfuße	57	117110011	Wasser hereaus temp. Sensor T2-TH
22	105000004	Flüssigkeitslagertopf	58	108010025	Austauschertemperatursensordclip
23	108050116	Bodenablage	59	102040762	Wärmetauscher aus Titan
24	108010016	Anschlussplatine	60	133020006	Gummiring am Wasseranschluss
25	108050113	Rechte Seitenwand	61	133020012	Roter Gummiring
26	106000011	Druckmessgerät	62	102050004	Wasseranschluss-Sets
27	136010004	Clip	63	117110012	Wasser in temp. Sensor T1-TH6
28	133020029	Griff	64	102050006	Ablassschraube
29	115000004	5-Bit-Terminal	65	133020011	Blauer Gummiring
30	117020150	Regler	66	108050017	Elektrokastenabdeckung
31	133030011	Verdraughtungskosten	67	117100047	PCB
32	113712007	Wasserdichte	68	108110045	Elektrische Box
33	142000142	Verdampferheizband	69	111000006	Geblasekapazität
34	103000220	Kollektive Versammlung	70	117240002	Magnetring
35	136020018	Typ B Befestigungsblock	71	117240003	Magnetring
36	103000220	Verteilerbaugruppe

Ersatzteilliste model: BEXP20i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108540043	Obere Abdeckung	37	103000230	Verteilerbaugruppe
2	117110020	Umgebungstemparatur. Sensor T5-TH1	38	136020005	Typ B Befestigungsblock aus Gumm
3	133020010	Umgebungstemparatur.Sensorclip	39	103000230	Kollektive Versammlung
4	108540044	Hinterer Grill	40	108540054	Rückwand
5	103000230	Verdampfer	41	116000069	Niederdruckschalter
6	113190001	Temperaturfühler-Mantelrohr	42	113130021	Filtern Sie zuFlüssigkeitspeicherrohr
7	113190001	Temperaturfühler-Rohrschelle	43	113020325	Gasrückführungslieitungen
8	117110004	Rohrtemp. Sensor T3-TH2	44	116000066	Hochdruckschalter
9	117230002	Reaktor	45	113060122	4-Wege-Ventil zu Sammelrohr
10	108540045	Isolierungspanel	46	117110021	Abgastemperatur Sensor T6-TH3
11	108540046	Lüftermotorhalterung	47	113010230	Auspuffleitungen
12	101000189	Kompressor	48	121000006	4 Wegeventil
13	111400043	Lüftermotor	49	120000066	Filter
14	113600013	Ventilatorflügel	50	113170032	Austauscher gegen Filterrohr
15	108540047	Lüftungsplatine vorne	51	113120026	Flüssigkeitslagertopf zu EEV-Rohr
16	108010064	Lüftungsgitter	52	113030108	4-Wege-Ventil zum Austauscher
17	108540048	Grillbretthalterung 1	53	119000043	EEV
18	108540049	Frontgrillbrett	54	113080079	EEV zum Verteilerrohr
19	108540050	Grillbretthalterung 2	55	112100021-1	Wasserstromschafter
20	108540051	Frontblende	56	136020083	Siegelring
21	108540052	Bodenablage	57	117110011	Wasser hereaus temp. Sensor T2-TH
22	101000189	Kompressorfüße	58	108010025	Austauschertemperatursensorclip
23	142000074	Kompressor-Heizband	59	102040763	Titan-Wärmetauscher
24	105000004	Flüssigkeitslagertopf	60	133020026	Gummiring am Wasseranschluss
25	120000091	Globales Ventil	61	133020012	Roter Gummiring
26	108560034	Globale Ventilplatine	62	113900082	Wasseranschluss-Sets
27	133030011	Verdraughtungskosten	63	117110012	Wasser in temp. Sensor T1-TH6
28	108010016	Anschlussplatine	64	133020011	Blauer Gummiring
29	108540053	Rechte Seitenwand	65	150000110	Ablassschraube
30	106000011	Druckanzeige	66	108540006	Elektrokastenabdeckung
31	136010004	Clip	67	117100048	PCB
32	133020029	Griff	68	108560012	Elektrische Box
33	115000004	5-Bit-Terminal	69	117240002	Magnetring
34	117020150	Regler	70	117240003	Magnetring
35	108010021	Wasserdichte Controller-Box	71	111000006	Geblasekapazität
36	142000144	Verdampferheizband(optional)

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108470071	Obere Abdeckung	38	103000233	Verteilerbaugruppe
2	117110020	Umgebungstemparatur Sensor T5-TH1	39	136020005	Typ B Befestigungsblock aus Gummi
3	133020010	Umgebungstemparatur. Sensorclip	40	108470082	Rückwand
4	108470072	Hinterer Grill	41	113020326	Gasrückführungsleitungen
5	103000233	Verdampfer	42	112100046	Niederdruckschalter
6	117110004	Rohrtemp. Sensor T3-TH2	43	113060083	4-Wege-Ventil zu Sammelrohr
7	113190001	Temperaturfühler-Rohrschelle	44	113010227	Auspuffleitungen
8	113190001	Temperaturfühler-Mantelrohr	45	112100030	Hochdruckschalter
9	117230002	Reaktor	46	117110021	Abgastemperatur Sensor T6-TH3
10	108470083	Isolierungspanel	47	121000009	4 Wegeventil
11	108470074	Lüftermotorhalterung	48	113030087	4-Wege-Ventil zum Austauscher
12	142000079	Verdampfer-Heizband(opzionale)	49	113120020	Flüssigkeitslagertopf zu EEV-Rohr
13	112000070	Lüftermotor	50	113080055	EEV zum Verteilserrohr
14	132000013	Ventilatorflügel	51	119000021	EEV
15	108470075	Lüftungsplatine vorne	52	113170028	Austauscher gegen Filterrohr
16	108010014	Lüftungsgitter	53	120000066	Filter
17	108470076	Grillbretthalterung 1	54	113130020	Filtern Sie zu Flüssigkeitsspeicherrohr
18	108470077	Frontgrillbrett	55	112100021-1	Wasserstromschalter
19	108470078	Frontgrillbrett	56	117110011	Wasser hereaus temp. Sensor T2-TH5
20	108470079	Frontblende	57	108010025	Austauschertemperatursensordclip
21	120000091	Globales Ventil	58	136020083	Siegelring
22	101000185	Kompressor	59	133020006	Gummiring am Wasseranschluss
23	142000077	Kompressor-Heizband	60	133020012	Roter Gummiring
24	101000185	Kompressorfuße	61	102050004	Wasseranschluss-Sets
25	105000008	Flüssigkeitslagertopf	62	102040776	Titan-Wärmetauscher
26	108470080	Bodenablage	63	117110053	Wasser in temp. Sensor T1-TH6
27	108010016	An Schlussplatine	64	102050006	Ablassschraube
28	108470081	Rechte Seitenwand	65	133020011	Blauer Gummiring
29	106000011	Druckanzeige	66	117240002	Magnetring
30	136010004	Clip	67	108550004	Elektrokostenabdeckung
31	115000025	3-Bit-Terminal	68	117240003	Magnetring
32	133020029	Griff	69	117100048	PCB
33	115000023	3-Bit-Terminal	70	142000038	Relais
34	113712007	Wasserdichte Controller-Box	71	111000006	Geblasekapazität
35	117020150	Regler	72	N/A	N/A
36	133030011	Verdraughtungskasten	73	108550003	Elektrische Box
37	103000233	Kollektive Versammlung

9.7 Model: BEXP30i

Ersatzteilliste model: BEXP30i

NO	ERP	Name der Teile	NO	ERP	Name der Teile
1	108470071	Obere Abdeckung	39	136020005	Typ B Befestigungsblock aus Gummi
2	117110020	Umgebungstemparatur. Sensor T5-TH1	40	108470082	Rückwand
3	133020010	Umgebungstemparatur.	41	113020326	Gasrückführungsleitungen
4	108470072	Hinterer Grill	42	112100046	Niederdruckschalter
5	103000208	Verdampfer	43	113060083	4-Wege-Ventil zu Sammelrohr
6	117110004	Rohrtemp. Sensor T3-TH2	44	113010227	Auspuffleitungen
7	113190001	Temperaturfühler-Rohrschelle	45	112100030	Hochdruckschalter
8	113190001	Temperaturfühler-Mantelrohr	46	117110021	Abgastemperatur Sensor T6-TH3
9	117230004	Reaktor	47	121000009	4 Wegeventil
10	108470073	Isolierungspanel	48	113030087	4-Wege-Ventil zum Austauscher
11	108470074	Lüftermotorhalterung	49	113120020	Flüssigkeitslagertopf zu EEV-Rohr
12	142000079	Verdampfer-Heizband(opzional)	50	113080055	EEV zum Verteilerrohr
13	112000070	Lüftermotor	51	119000022	EEV
14	132000013	Ventilatorflügel	52	113170028	Austauscher gegen Filterrohr
15	108470075	Lüftungsplatine vorne	53	120000066	Filter
16	108010014	Lüftungsgitter	54	113130020	Filtern Sie zu Flüssigkeitsspeicherrohr
17	108470076	Grillbretthalterung 1	55	112100021-1	Wasserstromschalter
18	108470077	Frontgrillbrett	56	117110011	Wasser hereaus temp. Sensor T2-TH5
19	108470078	Frontgrillbrett	57	108010025	Austauschertemperatursensordlip
20	108470079	Frontblende	58	136020083	Siegelring
21	120000091	Globales Ventil	59	133020006	Gummiring am Wasseranschluss
22	101000185	Kompressor	60	133020012	Roter Gummiring
23	142000077	Kompressor-Heizband	61	102050004	Wasseranschluss-Sets
24	101000185	Kompressorfuße	62	102040776	Titan-Wärmetauscher
25	105000008	Flüssigkeitslagertopf	63	117110053	Wasser in temp. Sensor T1-TH6
26	108470080	Bodenablage	64	102050006	Ablassschraube
27	108010016	Anschlussplatine	65	133020011	Blauer Gummiring
28	108470081	Rechte Seitenwand	66	108470006	Elektrokastenabdeckung
29	106000011	Druckanzeige	67	117140016	Treiberplatine
30	136010004	Clip	68	117240002	Magnetring
31	115000025	3-Bit-Terminal	69	111000006	Geblasekapazität
32	133020029	Griff	70	117260001	Filterplatine
33	115000023	3-Bit-Terminal	71	117250007	PCB
34	113712007	Wasserdichte Controller-Box	72	108470028	Brett skalieren
35	117020150	Regler	73	108470027	Elektrische Box
36	133030011	Verdraughtungskosten	74	142000038	Relais
37	103000208	Kollektive Versammlung	75	117240003	Magnetring
38	103000208	Verteilerbaugruppe

11. Wartung

(1) Sie sollen das Wasserzufuhrsystem regelmäßiger überprüfen, um zu vermeiden, dass Luft in das System eindringt und eine geringe Wasserflussmenge verursacht, Denn das wurde die Leistung und Zuverlösigkeit der HP-Einheit reduzieren.
(2) Reinigen Sie ihr Becken und Filtersystem regelmäßig, um Schäden an der Einheit durch verschmutzte Filter zu vermeiden.
(3) Sie sollen das Wasser am Boden der Wasserpumpe auslassen, wenn die HP-Einheit für längerere Zeit unbenutzt bleiben soll (besonders im Winter).
(4) Ansonsten sollen Sie überprüfen, ob die Einheit mit Wasser gefällt ist, bevor Sie sie startendiese einschalten.
(5) Nachdem die Einheit für die Wintersaiseason ausgerüstet wurde, sollte sie mit einer speziellen Winterdecke abgedeckt werden.
(6) Wahlend die Einheit lauft ist es normal wenn ein weniger Wasser darunter ausläuft.
(7)itte fillen Sie das R32-Gas aus dem Absperrventil in der Maschine ein.

1 ALLGEMEINE GESICHTSPUNKTE

1.1 In Übereinstimmung mit diesen Verpfugungen garantiert der Verkäuser, dass das Produkt dieser Garantie ("das Produkt") entspricht und dass es im Moment der Übergabe in allen Punkten mit Anforderungen übereinstimmt.
1.2 Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und wird ab dem Augenblick der Lieferung an den Käufer gerechnet.
1.3 Falls ein Mangel am Produkt auftritt und der Käfer den Verkäfer innerhalb des Garantiezeitraums darüber unterrichtet, muss der Verkäfer das Produkt auf eigene Kosten dont reparieren oder ersetzen, wo es fürihn am günstigsten ist, es sei dess, dies ist unmöglich oder unverhältnismäßig.
1.4 Wenn das Produkt weder repariert noch ersetzt werden kann, kann der Käfer einen angemessenen Preisnachlass beantragen, oder, falls es sich um einen größeren Mangel handelt, die Auflösung des Kaufvertrages.
1.5 Die Teile, die aufgrund dieser Garantie ersetzt oder repariert werden, verlangern den Garantiezeitraum für das Originalprodukt nicht. Jedoch existiert für diese Teile eine eigene Garanti 1.6Um die vorliegende Garantie wirsam werden zu halten, muss der Käfer das Kaufdatum und Lieferdatum des Produktes begeben.
1.7 Nach Ablauf von sechs Monaten ab Lieferung des Produktes an den Käufer muss, im Falle eines Mangels, der Käufer den Ursprung und das Vorhandensein des angegebenen Mangels belegen.
1.8Das vorliegende Garantiezertifikat schrankt die Rechte, die der Verbraucher aufgrund der herrschenden, nationalen Gesetzgebung hat, nicht ein.

2 SONDERBEDINGUNGEN

2.1 Die vorliegende Garantie gilt für die Produkte, auf die sich theses Handbuch bezieht.
2.2 Das vorliegende Garantiezertifikat ist nur in den Ländern der Europäischen Gemeinschaft anwendbar.
2.3 These Garantie gilt nur, wenn der Käfer alle Anweisungen des Herstellers, die in der Produktbegleitenden Dokumentation enthalten und für die jeweilige Produktlinie und Modell anwendbar ist, streng einhalt.
2.4 Wenn ein Zeitplan für den Austausch von Teilen, die Instandhaltung und Reinigung bestimmter Teile oder Produktkomponenten aufgestellt wurde, gilt die Garantie nur dann, wenn dieser Zeitplan korrekt eingehalten wurde.

3 EINSCHRÄNKUNGEN

3.1 Die vorliegende Garantie ist nur auf Verkäufe an Verbraucher anwendbar. "Verbraucher" d alle Personen, die diesen Produkt zu privaten Zwecken erwerben.
3.2 Es wird keine Garantie für die normale Abnutzung durch den Gebrauch des Produktes gewährt. Informationen über Teile, Komponenten und/oder verschreiben Materialien oder Verbrauchsgüter oder Batterien, Glühbirnen etc. finden Sie in der Dokumentation, die das jeweilige Produkt begleitet.

3.3 In folgenden Fällen gilt die Garantie nicht: (I) Das Produkt wurde nicht korrekt benutzt; das Produkt wurde von nicht autorisierten Personen repariert, instand gehalten oder bedient oder (III) Produkt wurde mit nicht originalen Ersatzteilen repariert oder instand gehalten. Wenn der Mangel auf falsche Installation oder Inbetriebnahme zusückzuführen ist, gilt die vorliegende Garantie nur, wenn die Installation oder Inbetriebnahme in den Kaufvertrag des Produktes eingeschlossen war, und von dem Verkäfer oder auf dessen Verantwortung durchgeführt wurde.

IT-CERTIFICATO DI GARANZIA1 ASPETTI GENERALI

1.1 Um die Menge an Abfallen, die aus elektrischen und elektronischen Geräten bestehen, zu reduzieren, die Gefahr einzudammen, die Wiederverwertung der Apparate und die Bewertung dieser Rückstände zu fördern und ein geeignetes Management zu finden, um die Wirksamkeit des Umweltschutzes zu
1.2 erhöhen, werden eine Reihe von Normen festgelegt, die auf die Herstellung des Produktes angewandt werden, und Normen, die sich auf die korrekte und umweltbewusste Entsorgung bezieh. wenn diese Produkte zu Abfall werden.
1.3 Ebenso soll das Umweltbewusstsein aller Beteiligten verbessert werden, die mit den elektrischen und elektronischen Apparaten während deren gesamtem Nutzungszyklus in Kontakt kommt, dass sind zum Beispiel die Hersteller, die Vertreiber, die Benutzer und insbesondere diejenigen, die dire mit der Entsorgung der Rückstände zu tun haben, die durch diese Apparate entstehen.
1.4Ab dem 13. August 2005 gibt es zwei Möglichkeiten für die Rückgabe, wenn Sie diesen Ap-entsorgen möchten:
1.5 Falls Sie einen neuen, ähnlichen Apparat oder einen, der den gleichen Funktionen dient, erwerb können Sie das alte Gerät kostenlos beim Kauf des neuen Gerätes an ihren Verkäufe zurückgebung 1.6Oder Sie können den Apparat zu einer der öffentlichen Annahmestellen für diese Art von Sondermull bringen.
1.7Wir übernehmen die Kosten der Entsorgung.
1.8 Die Apparate sind mit einem Etikett mit dem Symbol eines „durchgestrichen Abfallcontaine mit Rädern" versehen. Dieses Symbol gibt an, dass es sich um Sondermüll handelt, und nicht um gewöhnlichen städtischen Müll.
1.9Unsere Produkte bestehen aus Materialien und Komponenten hoher Qualität, die umweltfreundlich sind und wieder benutzt oder recycliert werden konnen. Dennoch sind die verschiedene Teile, aus denen diese Produkt besteht, nicht biologisch abbaubar, deshalb konnen sie nicht einfach weggeworfen werden. Um dieser Produkt korrekt zu recycling,itte den elektrischen Motor von d Filteranlage zerlegen.

IT - CONTENITORE DELLA SPAZZATURA, SBARRATO

Die obernangeführtenProdukteentsprechen den Sicherheitsbestimmungen:

• Richtlinic 2014/30/EU über elektromagnetische Verträglichkeit (EMC)
  Richtlinie 2014/35/EU über die Sicherheit von elektrischen Betriebsmitteln (Niederspannungsrichtlinie) (LVD)
  Europäischen Richtlinie 2011/65/EU (RoHS)
  REACH Verordnung 1907/2006.
  2012/19/EU WEEE
  2006/42/EC Maschinenrichtlinie
