Silkflow waterfall - Pool ASTRALPOOL - Kostenlose Bedienungsanleitung

Marke	AstralPool
Modell	Silkflow waterfall
Produkttyp	Dekorativer Wasserfall für Schwimmbecken
Verfügbare Längen	300 mm, 600 mm, 900 mm, 1200 mm, 1800 mm, 2400 mm
Empfohlener Durchfluss	50 l/min/m für 300 mm, 100 l/min/m für 600 mm, 150 l/min/m für 900 mm, 200 l/min/m für 1200 mm
Empfohlene Installationshöhe	300 mm über dem Wasser für Modelle bis 600 mm; 300 mm für Modelle von 900 bis 2400 mm
Empfohlener Rohrdurchmesser	PVC 50 mm mindestens
Typische erforderliche Pumpe	0,5 HP für 300-600 mm, 0,75 HP für 900-1200 mm
Stromversorgung	Keine (erfordert externe Pumpe)
Hauptfunktion	Ästhetischen Wasserfalleffekt im Pool erzeugen
Material	Nicht angegeben (wahrscheinlich Kunststoff oder Harz)
Installation	Aussparung in der Wand, Nivellierung, Rückwandstütze, Verwendung von Mörtel
Dichtungsschutz inklusive	Ja, zum Schutz des Auslasses während der Installation
Durchflussregelung	Installation eines Zweiwegehahns empfohlen
Garantie	12 Monate begrenzt auf Material- und Verarbeitungsfehler
Wartung	Vorfilter verwenden, um Schmutz zu vermeiden, Dichtungsschutz prüfen
Vorsichtsmaßnahmen	Nicht am Bewehrungsstahl befestigen; nicht zum Tragen schwerer Lasten verwenden
Kompatibilität	Gefiltertes und desinfiziertes Wasser

Häufig gestellte Fragen - Silkflow waterfall ASTRALPOOL

Welcher Rohrdurchmesser wird für die Installation des Silkflow Wasserfalls empfohlen?

Es wird empfohlen, ein PVC-Rohr mit einem Durchmesser von 50 mm für alle Installationen zu verwenden, insbesondere wenn der Durchfluss 200 l/min übersteigt oder die Rohrlänge 20 Meter überschreitet.

Welche Pumpe sollte ich für meinen Silkflow Wasserfall wählen?

Die Wahl der Pumpe hängt von der Länge Ihres Wasserfalls ab: für 300 mm eine Pumpe mit 0,5 PS (50 l/min); für 600 mm 0,5 PS (100 l/min); für 900 mm 0,75 PS (150 l/min); und für 1200 mm 0,75 PS (200 l/min).

Muss ich einen Regelhahn installieren?

Ja, es wird dringend empfohlen, einen Zweiwegehahn am Pumpenauslass zu installieren, um den Durchfluss zu steuern und das Risiko von Schäden während der Inbetriebnahme zu verringern.

In welcher Höhe über dem Wasser sollte ich den Wasserfall installieren?

Die empfohlene Höhe beträgt 300 mm für Modelle bis 600 mm und ebenfalls 300 mm für Modelle von 900 bis 2400 mm. Die Breite des Wasserfalls nimmt beim Fallen natürlich ab.

Wie nivelliere ich den Wasserfall während der Installation?

Verwenden Sie eine Wasserwaage und ggf. Verdichter. Stellen Sie sicher, dass die Kanten der Aussparungen mit der fertigen Wandoberfläche bündig sind. Legen Sie ein Holzbrett auf den Wasserfall und schwere Gegenstände, um ihn während des Aushärtens des Mörtels stabil zu halten.

Wie lange ist die Garantie für den Silkflow Wasserfall?

Die eingeschränkte Garantie beträgt 12 Monate auf Material- und Verarbeitungsfehler, ab dem Kaufdatum plus 30 Tage für die Installation. Sie schließt Folgeschäden aus.

Kann ich den Wasserfall an einer Ziegelwand installieren?

Ja, aber vermeiden Sie es, den Wasserfall am Bewehrungsstahl oder Spritzbeton zu befestigen. Planen Sie eine Durchdringung auf Holz oder Polystyrol, um Verformungen durch das Trocknen des Betons zu vermeiden.

Was tun, wenn das Wasser nicht gerade fließt?

Stellen Sie sicher, dass der Wasserfall perfekt waagerecht installiert ist. Eine schiefe Installation ist die häufigste Ursache für ungleichmäßigen Wasserfluss.

Muss ich einen Filter mit der Pumpe verwenden?

Ja, es ist wichtig, die Rohrleitung der Pumpe mit einem Filter auszustatten, um zu verhindern, dass Schmutz in den Wasserfall gelangt und den Auslass verstopft.

Wie warte ich meinen Silkflow Wasserfall?

Stellen Sie sicher, dass das Wasser ständig gefiltert und desinfiziert wird. Überprüfen Sie regelmäßig den Dichtungsschutz und reinigen Sie den Vorfilter. Befolgen Sie die Installationsanweisungen, um Verformungen zu vermeiden.

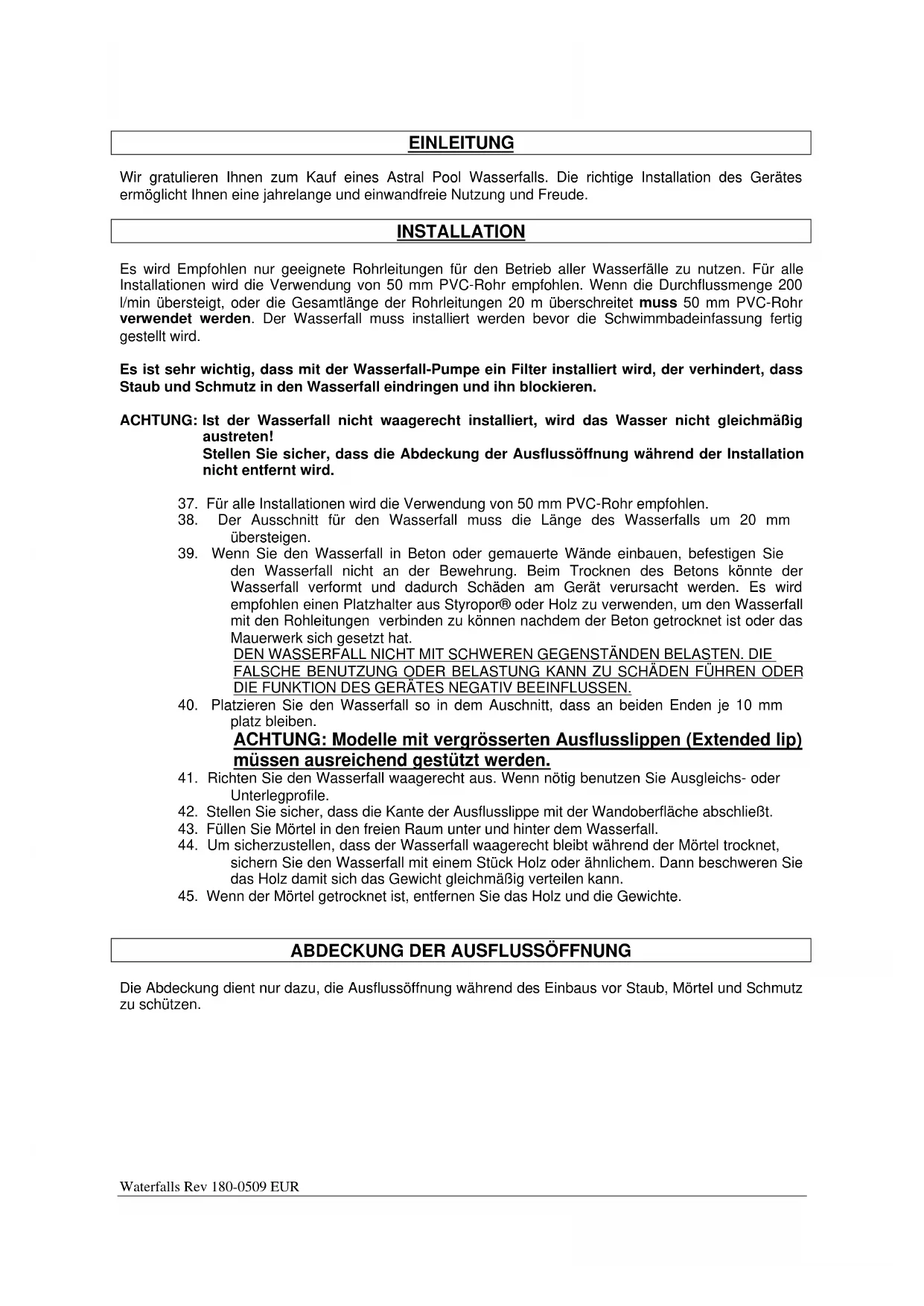

BEDIENUNGSANLEITUNG Silkflow waterfall ASTRALPOOL

Wir gratulieren Ihnen zum Kauf eines Astral Pool Wasserfalls. Die richtige Installation des Gerätes ermöglicht Ihnen eine jahrelange und einwandfrei Nutzung und Freude.

INSTALLATION

Es wird Empfohlen nur geeignete Rohrleitungen für den Betrieb aller Wasserfälle zu nutzen. Für alle Installationen wird die Verwendung von 50 mm PVC-Rohr empfohlen. Wenn die Durchflussmenge 200 l/min übersteigt, oder die Gesamtlänge der Rohrleitungen 20 m überschreitet muss 50 mm PVC-Rohr verwendet werden. Der Wasserfall muss installiert werden bevor die Schwimmbadeinfassung fertig gestellt wird.

Es ist sehr wichtig, dass mit der Wasserfall-Pumpe ein Filter installiert wird, der verhindert, dass Staub und Schmutz in den Wasserfall eindringen undihn blockieren.

ACHTUNG: Ist der Wasserfall nicht waagerecht installiert, wird das Wasser nicht gleichmäßig austreten!
Stellen Sie sicher, dass die Abdeckung der Ausflussöffnung während der Installation nicht entfern wird.

1. Für alle Installationen wird die Verwendung von 50 mm PVC-Rohr empfohlen.
2. Der Ausschnitt für den Wasserfall muss die Länge des Wasserfalls um 20 mm übersteigen.
3. Wenn Sie den Wasserfall in Beton oder gemauerte Wände einbauen, befestigen Sie den Wasserfall nicht an der Bewehnung. Beim Trocknen des Betons konnte der Wasserfall verformt und dadurch Schäden am Gerät verursacht werden. Es wird empfohlen einen Platzhalter aus Styropor® oder Holz zu verwenden, um den Wasserfall mit den Rohleitungen verbinden zu konnen nachdem der Beton getrocknet ist oder das Mauerwerk sich gesetzt hat. DEN WASSERFALL NICT MIT SCHWEREN GEGENSTÄNDEN BELASTEN. DIE FALSECHE BENUTZUNG ODER BELASTUNG KANN ZU SCHÄDEN FühREN ODER DIE FUNKTION DES GERÄTES NEGATIV BEEINFLUSSEN.
4. Platzieren Sie den Wasserfall so in dem Auschwitz, dass an beiden Enden je 10 mmplatz bleiben.ACHTUNG: Modelle mit vergrosserten Ausflusslippen (Extended I)müssen ausreichend gestützt werden.
5. Richten Sie den Wasserfall waagerecht aus. Wenn nötig benutzen Sie Ausgleichs- oder Unterlegprofile.
6. Stellen Sie sicher, dass die Kante der Ausflusslippe mit der Wandoberfläche abschliebt.
7. Füllen Sie Mörtel in den freien Raum unter und hinter dem Wasserfall.
8. Um sicherzustellen, dass der Wasserfall waagerecht bleibt während der Mörtel trocknet, sichern Sie den Wasserfall mit einem Stück Holz oder ähnlichem. Dann beschwenen Sie das Holz damit sich das Gewicht möglich verteilen kann.
9. Wenn der Mörtel getrocknet ist, entfernen Sie das Holz und die Gewichte.

ABDECKUNG DER AUSFLUSSÖFFNUNG

Die Abdeckung dient nur dazu, die Ausflussöffnung während des Einbaus vor Staub, Mortel und Schmutz zu schützen.

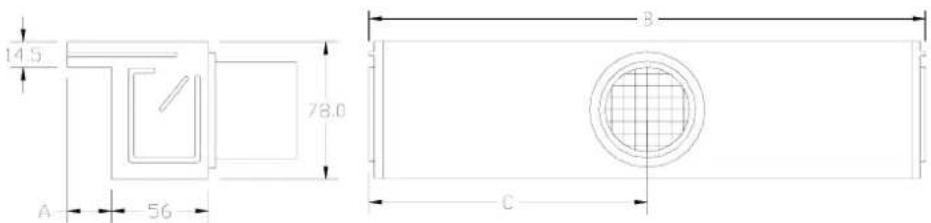

PUMPENAUSWAHL

Hier finden Sie eine Hilfe, um die richtige Pumpe auszuwahlen, damit Sie ihren Wasserfall effizient und effektiv betreiben konnen.

Grosse der Pumpe (ungeführter Wert) für Wasserfälle

Silkflow Wasserfalllänge	Benötigte Durchflussmenge L/min/m	Typische Pumpengröbe - Hp
300 mm 50 0,50
600 mm 100 0,50
900 mm 150 0,75
1200 mm 200 0,75

Steuerung der Durchflussmenge

An der Abflussöffnung der Pumpe muss ein 2-Wege-Ventil an einer passenden Stelle installiert werden, um die Wassermenge, die durch den Wasserfall fließt, zu steuern. Dies wird auch das Risiko einer Beschädigung bei Inbetriebnahme verringn. Bei Inbetriebnahme der Pumpe das Ventil halb offen, danach die Wassermenge reduzieren oder steigern, je nach dem, wieviel Wasser durch den Wasserfall fließen soll.

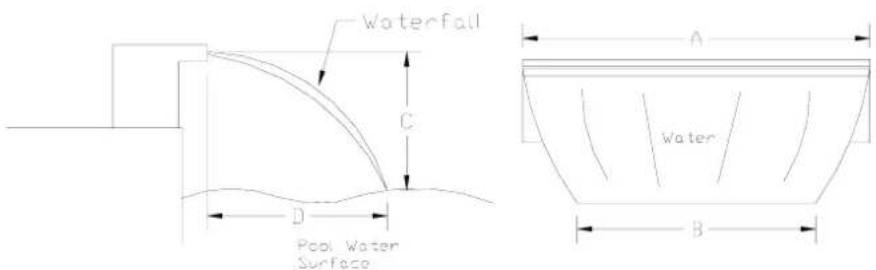

Eine Eigenschaft bei Wasserfällen ist, dass sich der Wasserstrahl mehr und mehr verjügt, je tiefer das Wasser fällt. Hier finden Sie eine Hilfe, wie hoch über der Wasseroberfläche Sie ihren Wasserfall installieren sollenn.

Länge des Wasserfalls	Breite des Wasserfalls auf Höhe der Wasseroberfläche (wie Empfohlen) l/min/m	Empfohlene Höhe des Wasserfalls	Entfernung bei empfohlenen l/min/m
300 mm 200 mm	300 mm 300 mm
600 mm 500 mm	600 mm 300 mm
900 mm 800 mm	900 mm 300 mm
1200 mm 1100 mm	900 mm 300 mm
1800 mm 1700 mm	900 mm 300 mm
2400 mm 2300 mm	900 mm 300 mm

GARANTIE

Ihr AstralPool Wasserfall wurde nach den höchsten Standarts gefertigt und jedem einzelnie Gerat wurde unter nassen Bedingungen getestet, um die korrekte Leistung und Zuverlassigkeit zu sichern.

Der Hersteller gibt auf den AstralPool Wasserfall eine eingeschränkte Garantie für Material- und Herstellungsehler für die Dauer von 12 Monaten ab dem Datum des Kaufes plus 30 Tagen (um den Einbau zu erhögbaren).

Die Garantie beinhaltet das Beheben aller Defekte, die aufgrund von Material- oder Herstellungsfehlern entstanden sind. Ausgeschlossen sind alle nötigen Reparaturen an der Umgebung in der das Gerät installiert wurde sowie darauf verwendetes Material.

Die Garantie ist nur gültig, wenn derjenige, der das Gerät installiert, vor der Installation eine Sichtprüfung durchfuhlrt und er das Gerät für Einbaufähig erklärt. Astral Pool übernimmt keine Haftung für Folgeschäden jeder Art.

Astral Pool übernimmt keine Haftung für Folgeschäden jeder Art.

Garantiebeschränkungen

Von der Garantie sind Schaden ausgenommen, die an Teilen oder Materialien aufgrund fahrlässiger oder unsachgemäßer Behandlung, nicht autorisiertem Umbau, Missbrauch oder falscher Nutzung - auch wenn dies unabsichtlich geschiett - auftreten. Astral Pool übernimmt keine Haftung für Folgeschäden jeder Art. Die Garantie gilt nur für Geräte, die mit einem Filter installiert sind, der das Wasser reinigt und filtert.

ASTRALPOOOL

Avda Francesc Macia, 38 Planta 16

08208 SABADELL (BARCELONA) SPAIN

[e-mail]
