MANUALE UTENTE Silkflow waterfall ASTRALPOOL
Congratulazioni per l'acquisto della cascata Astral. L'installazione corretta garantirà molti anni di utilizzo alla sua problema.
INSTALLAZIONE
Per tutte le cascate si consiglia una linea idraulica dedicata. Si consiglia di usare un tubo in PVC da 50mm per tutte le installazioni, che deve essere utilizzato dove la percentuale di flusso richiesta supera i 200 ltr/min, o la lunghezza totale del tubo supera i 20 metri. La Cascata deve essere installata prima del posizionamento della pedana e del muro.
E essenziale che sua inserto un filto in linea con la pompa della cascata per impedire la penetrazione di detriti che potrebbero bloccare l'uscita dell'acqua della cascata.
NOTA: Se la Cascata non è orizzontale al momento dell'installazione, il flusso dell'acqua non sare uniforme! Verificare che la protezione antistucco sia sempre posizionata correttamente durante l'installazione.
- Si consiglia di usare un tubo da 50mm per tutte le installazioni.
- Eseguire una dentellatura, un intaglio o un incavo sul lato della parete di montaggio di ampiezza maggiore di 20mm rispetto alla lunghezza della parete.
- In caso di installatione delle cascate in pareti di cemento a spruzzo o di mattoni, non legare la Cascata all'acciaio di rinsforzo o al cemento, poiché il corpo della Cascata puo essere distorto quando il cemento asciuga e causare danni interni dovuti a tensione eccessiva e spostamento. Si consiglia di eseguire l'incavo usingo polistirene o legno, lasciando spazio per il collegamento del tubo sul retro. Quindi la Cascata si può installare successivement una volta posizionata la parete. LE CASCATE NON SONO STUDIATE PER SOPPORTARE PESI ECCESSIVI E SE NON SONO SOSTENUTE IN MODO ADEGUATO, TALI PESI POSSONO INFLUIRE GRAVEMENTE SULLE PRESTAZIONI GENERALI.
- Perforare e collocare la Cascata nella dentellatura, nell'intaglio o nell'incavo effettuato nella superficie di montaggio, lasciando uno spazio di 10mm ad agli estremità.
NOTA: I modelli a bordo ampio devono essere sufficientemente sosteniuti.
- Livellare la Cascata, usando puntelli dove necessario.
- Verificare che il bordo della cascata sia a filo con la superficie della parete finita.
- Riempire l'area in basso e nel retro con la malta.
- Per garantire che la Cascata sia livellata quando viene adagiata la malta, posizionare un pezzo di legno sopra la Cascata. Quindi collocare mattoni o oggetti pesanti sopra il legno per garantire una distribuzione uniforme del peso.
- Una volta adagiata la malta, rimuovere il legno e gli oggetti pesanti per completare l'installazione.

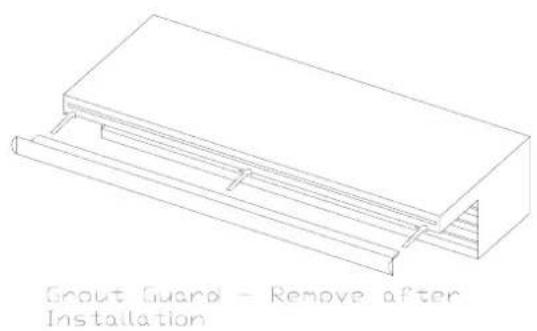

PROTEZIONE ANTISTUCCO
La protezione antistucco serve a proteggere l'uscita della cascata da sporco, polvere, malta e detriti durante l'installazione.
Protezione antistucco - Rimuovere dello installmente
SELEZIONE DELLA POMPA.
Di seguito è riportata una guida sulle dimensioni della pompa richieste per utilizzare la Cascata in modo efficiente.
DIMENSIONI POMPA (Approssimative) per CASCATE
| Lunghezza Cascata a getto liscio | Flusso acqua richiesto - Itr/min/m | Dimensioni tipiche pompa - Hp |
| 300mm | 50 | |
| 600mm | 100 | |
| 900mm | 150 | |
| 1200mm | 200 |
Controllo del flusso
Per controllare la quantità di acqua che fuoriesce alla Cascata, è necessario installare in un'area accessibile una valvola a due vie sull'uscita della pompa della Cascata, che riduce inoltre il rischio di danni all'avvio. All'avvio aprire la valvola a metà e ridurre o augmentare in base all'effetto della cascata che si desidera ottenere.

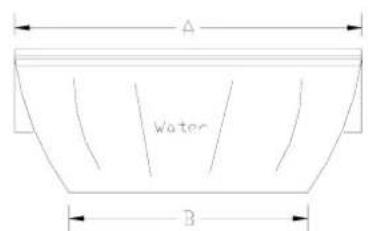

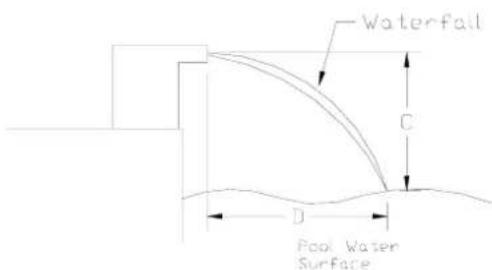

Le cascate si restringono naturalmente nelle cadono. Di seguito è riportata la guida per l'altezza consigliata di installazione della cascata sopra la superficie dell'acqua.
Waterfall = Cascata Pool water surface = superficie acqua vasca
Water = acqua
| A-Lunghezza della Cascata | B-Larghezza della Cascata sulla superficie della vasca con valori consigliati in ltr/min/m | C-Altezza consigliata della Cascata | D-Distanza dell'acqua con valori consigliati in ltr/min/m |
| 300mm | 200mm | 300mm | |
| 600mm | 500mm | 600mm | |
| 900mm | 800mm | 900mm | |
| 1200mm | 1100mm | 900mm | |
| 1800mm | 1700mm | 900mm | |
| 2400mm | 2300mm | 900mm | |
GARANZIA
La Cascata Astral Pool è stata prodotta secondo i massimi standard ed agli singola cascata è stata testata in umido per garantire prestazioni corrette e affidabilità.
La Cascata Astral Pool è coperta da una garanzia limitata di 12 anni per difetti di materiale e montaggio a partire nella data di acquireo, più 30 giorni (per consentire l'installazione).
La garanzia include la rettifica di eventuali difetti di materiale o di produzione. Esclude eventuali riparazioni richieste all'ambiente e alle strutture di supporto.
La garanzia è considerata valida esclusivamente se l'installatore ispeziona visamente il prodotto prima dell'installazione e ritiene che sia in condizioni soddisfacenti per l'installazione. Astral Pool non si assume alcuna responsabilità per danni consequencesi di qualunque natura.
Astral Pool non accetta alcuna responsabilità per danni consequenziali di qualunque natura.
Limitazioni
La garanzia non si applice e non è limitata a parti o materiali che siano stati soggetti a incidenti, negligenza, alterazioni, abuso o uso errato, sua intenzionale che accidentale. Astral Pool non si assume alcuna responsabilità per anni consequencesuali di qualunque natura. La garanzia si applica solamente alle cascate installate dove l'acqua è filtrata e depurata.
