| Tipo di prodotto | SPA (vasca idromassaggio) |
| Marca | AstralPool |
| Modello | Coliseum |
| Materiale dello scafo | Acrilico |
| Funzioni principali | Massaggio ad acqua, massaggio ad aria, filtrazione, riscaldamento elettrico, ozonizzatore (opzionale) |
| Temperatura dell'acqua consigliata | 34°C a 37°C |
| Temperatura massima dell'acqua | 40°C |
| Tipo di filtrazione | Filtro a sabbia |
| Disinfezione consigliata | Bromo in compresse (o cloro residuo 0,5-1,5 ppm) |
| pH consigliato | 7,2 a 7,6 |
| Manutenzione dell'acrilico | Pulizia con panno morbido e sapone neutro, evitare abrasivi e solventi |
| Manutenzione dell'acqua | Analizzare pH e bromo quotidianamente, utilizzare prodotti specifici (anticalcare, alghicida, antischiuma, sgrassante) |
| Sicurezza | Supervisione dei bambini, evitare ipertermia, scollegare prima della manutenzione, non utilizzare apparecchi elettrici nella vasca |
| Conformità | Direttiva EN 263:2008 |
| Installazione | Richiede una soletta in cemento armato, scarico, struttura metallica di supporto |
| Alimentazione elettrica | Collegamento a presa di terra, impianto elettrico adeguato |
| Garanzia | Sotto condizione di installazione e utilizzo conformi al manuale |
| Riciclaggio | Contiene elementi elettrici/elettronici, da trattare come rifiuto speciale a fine vita |
Domande frequenti - Coliseum ASTRALPOOL
Domande degli utenti su Coliseum ASTRALPOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Piscina in formato PDF gratuitamente! Trova il tuo manuale Coliseum - ASTRALPOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Coliseum del marchio ASTRALPOOL.
MANUALE UTENTE Coliseum ASTRALPOOL
DICHIARAZIONE DI CONFOMITÀ
prodotti su elencati sono conformi alle seguenti : Directtiva EN 263:2008.
DICHIARAZIONE DI CONFOMITÀ
prodotti su elencati sono conformi alle seguenti : Directtiva EN 263:2008.
DICHIARAZIONE DI CONFOMITÀ
prodotti su elencati sono conformi alle seguenti : Directtiva EN 263:2008.
DICHIARAZIONE DI CONFOMITÀ
prodotti su elencati sono conformi alle seguenti : Directtiva EN 263:2008.
1.1. INFORMAZIONI GENERALI 117
1.2. AVVERTENZE DI SICUREZZA 118
1.2.1. Avvertenze per l'uso della Spa 118
1.2.2. Evitare il rischio di ipertermia 118
1.2.3. Avvertenze per le operazioni di manutenzione 118
2. DESCRIZIONE DELL'INSTALLAZIONE 119
2.1. SCHEMA GENERALE 119
2.1.1 Spa a bordo sfioratore 119
2.1.2 Spa a Skimmer 120
2.2. CIRCUITO DI RICIRCOLO 121
2.2.1 Circuito di ricircolo in Spa a bordo sfioratore 121
2.2.2 Circuito di ricircolo in Spa a Skimmer 124
2.3. CIRCUITO DI MASSAGGIO AD ACQUA 126
2.4. CIRCUITO DI MASSAGGIO AD ARIA 127
3. CRITERI DA OSSERVARE PER UNA CORRETTA INSTALLAZIONE 128
3.1. UBICAZIONE E INSTALLAZIONE DELLA SPA 128
3.2. AVVIAMENTO 133
4. MANUTENZIONE 134
4.1. MANUTENZIONE DEL RIVESTIMENTO ACRILICO 134
4.2. MANUTENZIONE IN CASO DI PERIODI DI INATTIVITÀ O ASSENZA ......134
4.3. MANUTENZIONE DELL'ACQUA 135
4.3.1. Sicurezza nell'uso di prodotti chimici 135
4.3.2. Regolazione del pH 136
4.3.3. Disinfezione dell'acqua 136
4.3.4. Utilizzo di prodotti speciali 137
4.3.5. Generatore di Ozono (Per Spas dotate di questa o pzione) 137
4.3.6. Guida rapida per l'applicazione dei prodotti chimici 138
5. PROBLEMI E SOLUZIONI 139
- AVVERTENZE PER LO SMALTIMENTO 140
- DICHIARAZIONE DI CONFORMITÀ 141

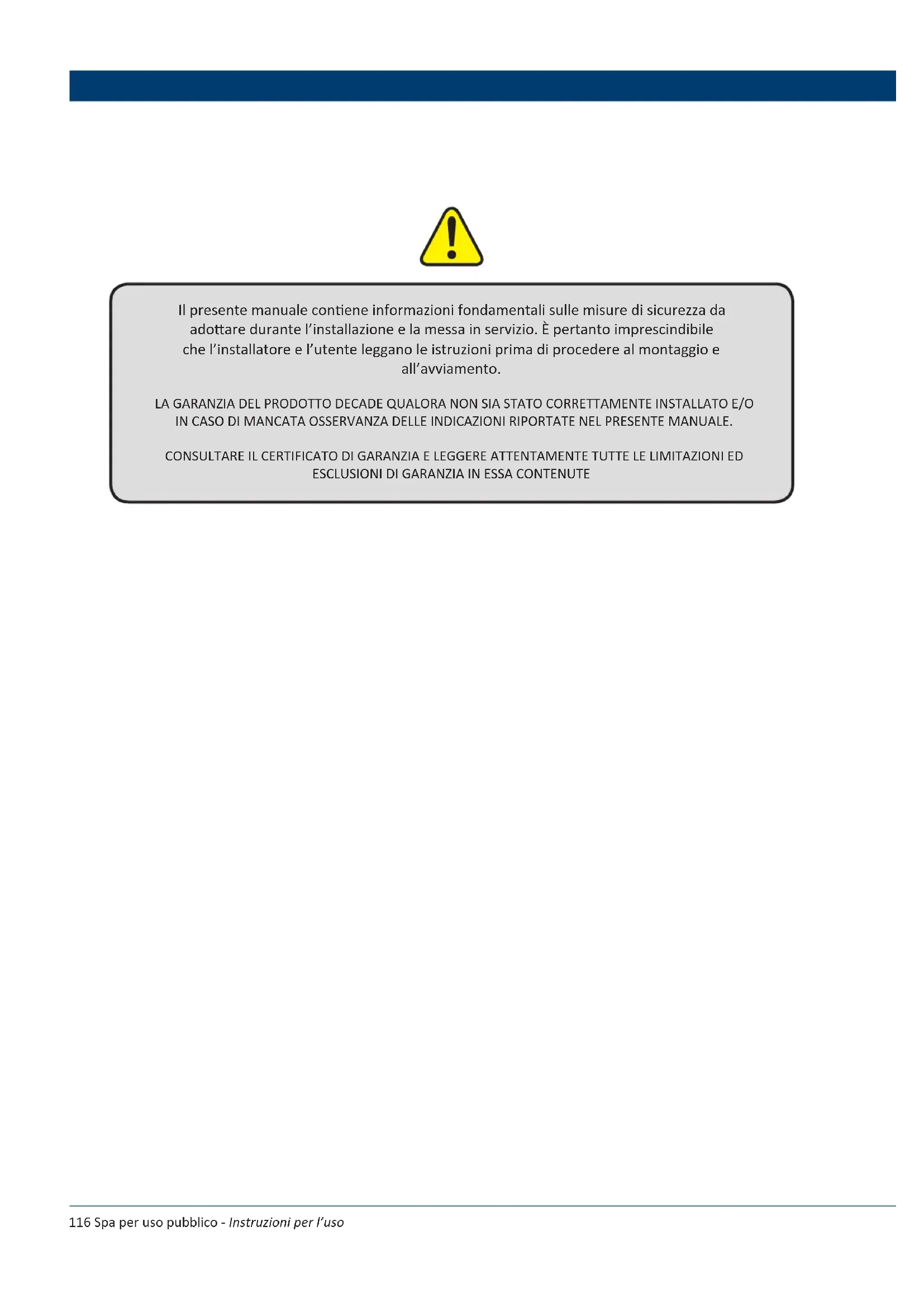

Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare durante l'installazione e la messa in servizio. È pertanto imprescindibile che l'installatore e l'utente leggano le istruzioni prima di procedere al montaggio e all'avviamento.
LA GARANZIA DEL PRODOTTO DECADE QUALORA NON SIA STATO CORRETTAMENTE INSTALLATO E/O IN CASO DI MANCATA OSSERVANZA DELLE INDICAZIONI RIPORTATE NEL PRESENTE MANUALE.
CONSULTARE IL CERTIFICATO DI GARANZIA E LEGGERE ATTENTAMENTE TUTTE LE LIMITAZIONI ED ESCLUSIONI DI GARANZIA IN ESSA CONTENUTE
1. INTRODUZIONE
1.1. Informazioni Generali
Il presente manuale contiene tutte le informazioni utili per usufruire completamente del benessere offerto dalla SPA. Consigliamo di dedicare il tempo necessario all'esame dei punti ivi descritti.
La Spa, progettata specificamente per bagni rilassanti, è in grado di offrire una piacevole combinazione di bagno e massaggio.
È formata da un circuito idraulico generato dall'azione delle pompe che, combinato con getti d'aria, induce un rilassante massaggio su tutto il corpo.
Affinché il bagno-massaggio sia efficace, la temperatura dell'acqua del circuito deve essere superiore ai 34°C e inferiore ai 37°C, intervallo mantenuto mediante uno scambiatore di calore elettrico.
Per ulteriori approfondimenti o per risolvere qualsiasi dubbio sul funzionamento o la manutenzione, si prega di rivolgersi all'installatore o al rivenditore autorizzato più vicino. L'elevata professionalità e il know how di questi specialisti vi consentiranno di ottenere performance ottimali.
IMPORTANTE: Il fabbricante, si riserva il diritto di apportare qualsiasi modifica alle caratteristiche tecniche e progettuali senza preavviso e senza incorrere in alcun obbligo.
- L'apparecchiatura non può essere collegata ad una presa semplice. Richiede l'installazione di un impianto elettrico adeguato.
- È necessario effettuare il collegamento di messa a terra.
- Si devono rispettare le disposizioni legislative e le norme nazionali in materia di impiantistica elettrica, trattamento delle acque, igiene e sicurezza in vigore nel paese in cui siano installati il Kit-Compatto e la Spa.
- Non toccare mai gli elementi elettrici con piedi bagnati o umidi.
- Non collegare l'impianto elettrico (differenziale impostato su ON) se la Spa non è stata previamente riempita d'acqua.
- In caso di funzionamento difettoso o di guasto, rivolgersi al Servizio di Assistenza Tecnica del fabbricante o al rappresentante più vicino.
1.2. Avvertenze di sicurezza
1.2.1. Avvertenze per l'uso della Spa
- Adottare tutte le precauzioni possibili per impedire l'uso non autorizzato della Spa da parte dei bambini. Al fine di prevenire il rischio di eventuali incidenti, accertarsi che i bambini siano attentamente sorvegliati da un adulto. Prestare la massima attenzione nell'entrare e nell'uscire dalla Spa onde evitare cadute dovute a superfici bagnate e scivolose.
- Non consentire giochi che richiedano l'uso all'interno della Spa di oggetti metallici o affilati, poiché potrebbero di danneggiare il rivestimento acrilico.
- Impedire l'accesso degli utenti ai dispositivi elettrici.
- Prima di procedere all'avvio, assicurarsi che la Spa sia stata riempita d'acqua.
- Non utilizzare apparecchiature elettriche, quali radio o asciugacapelli, all'interno della Spa.
- Mantenere sempre il livello minimo d'acqua indicato sia nello skimmer (Spas ad uso privato), sia nelle sonde di livello della vasca di compenso (Spas ad uso pubblico).
1.2.2. Evitare il rischio di ipertermia
- Immersioni prolungate in acqua calda possono provocare IPERTERMIA, una condizione fisica che si verifica quando la temperatura interna del corpo supera il livello termico normale (36,5°C).
- I sintomi dell'ipertermia sono un abbassamento repentino della pressione arteriosa, che induce nausea e possibile perdita di coscienza.
- La temperatura dell'acqua della Spa non deve superare i 40°C.
- Temperature tra i 37°C e i 40°C sono considerate sicure per adulti che non presentino problemi di salute. Temperature inferiori sono consigliate per tutti gli adulti e i bambini.
- Un'eccessiva permanenza nella Spa può causare ipertermia.
1.2.3. Avvertenze per le operazioni dimanutenzione
- Prima di intraprendere qualsiasi operazione di manutenzione elettrica o meccanica ci si deve assicurare che la macchina sia stata disinserita dalla rete di alimentazione elettrica e che i dispositivi di avvio siano bloccatis.
- Evitare di fare uso dell'apparecchiatura con i piedi bagnati.
E L'ASSUNZIONE DI ALCOL, DROGHE O MEDICINALI PUÒ INCREMENTARE IL RISCHIO DI IPERTERMIA. L'UTILIZZO DELLA SPA È CONTROINDICATO DURANTE LA GRAVIDANZA. CONSULTARE IL PROPRIO MEDICO..
2. DESCRIZIONE DELL INSTALLAZIONE
2.1. Skema generale
2.1.1. Spa a bordo sfioratore
Le Spas a bordo sfioratore sono dotate di una vasca di compenso in grado di raccogliere l'acqua che tracima quando ci si immerge, mantenendo sempre stabile il livello dell'acqua all'interno della vasca.

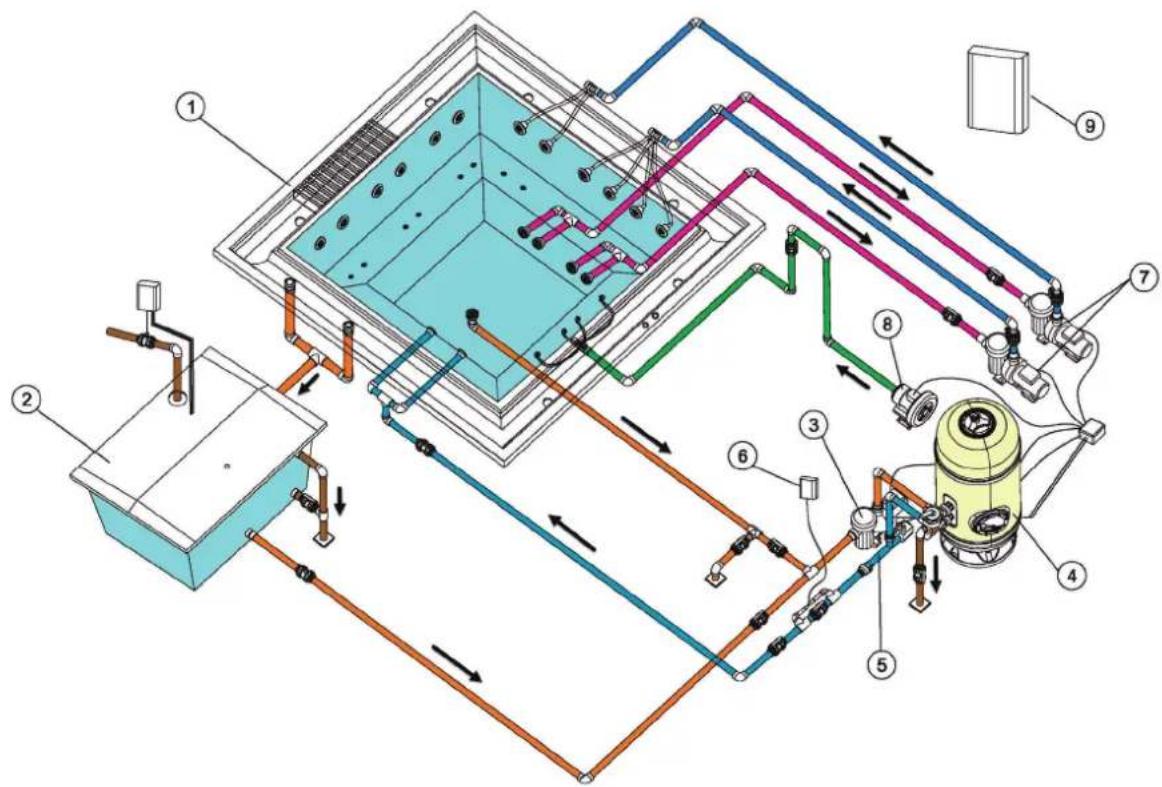

Schema generale dell'installazione delle Spas a bordo sfioratore.
Schema generale Spa a bordo sfioratore.
| 1 Spa 6 Ozonizzatore | ||
| 2 Vasca di compenso 7 Pompe di massaggio | ||
| 3 Pompa di filtrazione 8 Pompa soffiante (Blower) | ||
| 4 Filtro 9 Armadio elettrico di manovra | ||
| 5 Riscaldamento elettrico |
2.1.2. Spa a Skimmer
Le Spas che non rientrano nella categoria delle minipiscine a bordo sfioratore possiedono una configurazione differente. Non si richiede vasca di compenso e l'acqua viene aspirata direttamente attraverso uno skimmer. In questo caso quando ci si immerge nella Spa, il livello dell'acqua si alza e, se il numero degli utenti è superiore a quello indicato, si possono verificare tracimazioni.
Schema generale dell'installazione delle Spas a Skimmer.
Schema generale Spa a Skimmer.
| 1 Spa 6 Ozonizzatore | ||
| 2 Skimmer 7 Pompa di massaggio | ||
| 3 Pompa di filtrazione 8 Pompa soffiante (blower) | ||
| 4 Filtro 9 Armadio elettrico di manovra | ||
| 5 Riscaldamento elettrico |
2.2. Circuito di ricircolo
La funzione del circuito di ricircolo è quella di garantire la qualità dell'acqua della Spa. A tale fine, il ricircolo dell'acqua prevede un filtro di depurazione, un sistema di riscaldamento e un sistema di disinfezione.
2.2.1. Circuito di ricircolo in Spa a bordo sfioratore
In questo caso il livello dell'acqua dovrà essere mantenuto costante e alla massima altezza. Si deve, pertanto, predisporre l'installazione di una vasca di compenso, posizionata in serie rispetto al circuito di ricircolo. Questo dispositivo consentirà di compensare le fluttuazioni di livello provocate dalla variazione del numero di utenti.
Sebbene siano state sviluppate diverse metodologie per la configurazione del circuito di ricircolo, in questa sede esamineremo esclusivamente i due sistemi più utilizzati: “Mandata dal fondo” e “Ripresa dal fondo”. Consultare le norme e le disposizioni legislative nazionali allo scopo di determinare il sistema più consono alle specifiche esigenze.
Opzione A: Mandata dal fondo della Spa
Questa opzione consente di raccogliere parte dell'acqua di ricircolo sul fondo della Spa.
L'acqua da filtrare viene aspirata dalla vasca di compenso (principalmente) e dallo scarico di fondo della Spa per mezzo della pompa di filtrazione, che la convoglia verso il filtro di sabbia, il sistema di riscaldamento e l'ozonizzatore o il sistema di disinfezione, da dove viene nuovamente immessa nella Spa tramite le apposite bocchette di ritorno.

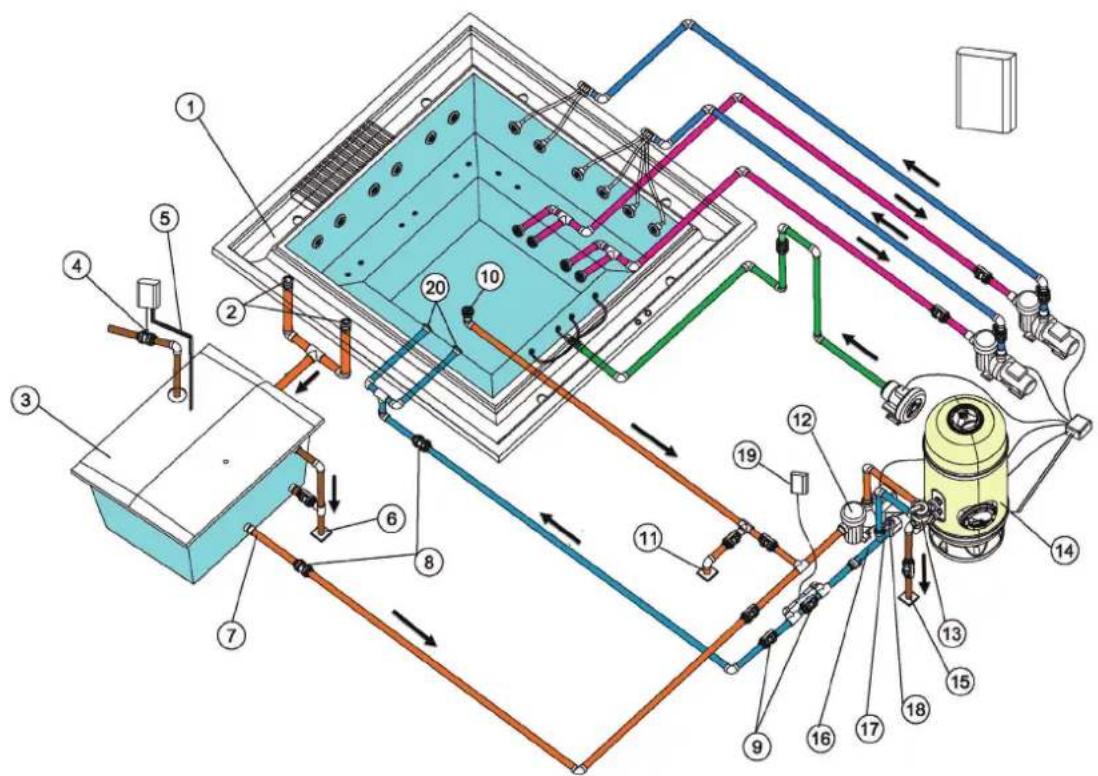

Schema di ricircolo Spa a bordo sfioratore. Opzione A.
| 1 | Bordo sfioratore 11 Canaletta di scolo dello Spa | |
| 2 | Prese del bordo sfioratore 12 Pompa di filtrazione | |
| 3 | Vasca di compenso 13 Valvola selettrice | |
| 4 | Elettrovalvola di riempimento 14 Filtro | |
| 5 | Sonde di livello l 15 Canaletta di scolo del filtro | |
| 6 | Canaletta di scolo della vasca di compenso | 16 Riscaldamento elettrico |
| 7 | Aspirazione della vasca di compenso 17 Sonda di temperatura | |
| 8 | Valvola anti-ritorno 18 Rilevatore di flusso | |
| 9 | Valvola di ritegno 19 Ozonizzatore | |
| 10 | Scarico | 20 Bocchette di ritorno alla Spa |
OpzioneB: Ripresa dal fondo della Spa
Questa opzione consente l'immissione di parte dell'acqua già filtrata e riscaldata attraverso le bocchette di ritorno,ma anche dal fondo della Spa.
L'acqua da filtrare viene assorbita esclusivamente dalla vasca di compenso per mezzo della pompa di filtrazione, che la convoglia verso il filtro di sabbia, il sistema di riscaldamento e l'ozonizzatore o il sistema di disinfezione, da dove viene nuovamente immessa nella Spa tramite le apposite bocchette di ritorno e lo scarico di fondo della Spa.

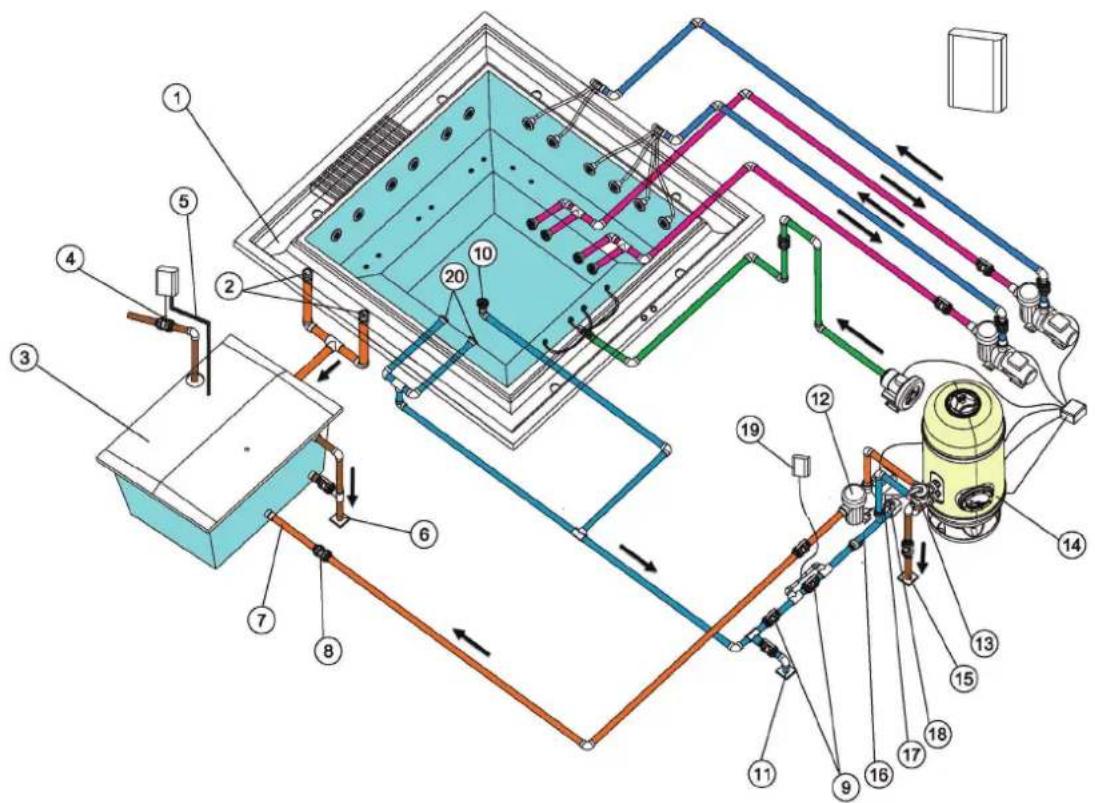

Schema di ricircolo Spa a bordo sfioratore. Opzione B.
| 1 Bordo sfioratore 11 Canaletta di scolo dello Spa | ||
| 2 Prese del bordo sfioratore 12 Pompa di filtrazione | ||
| 3 Vasca di compenso 13 Valvola selettrice | ||
| 4 Elettrovalvola di riempimento 14 Filtro | ||
| 5 Sonde di livello l 15 Canaletta di scolo del filtro | ||
| 6 Canaletta di scolo della vasca di compenso | 16 Riscaldamento elettrico | |
| 7 Aspirazione della vasca di compenso 17 Sonda di temperatura | ||
| 8 Valvola anti-ritorno 18 Rilevatore di flusso | ||
| 9 Valvola di ritegno 19 Ozonizzatore | ||
| 10 Scarico 20 Bocchette di ritorno alla Spa | ||

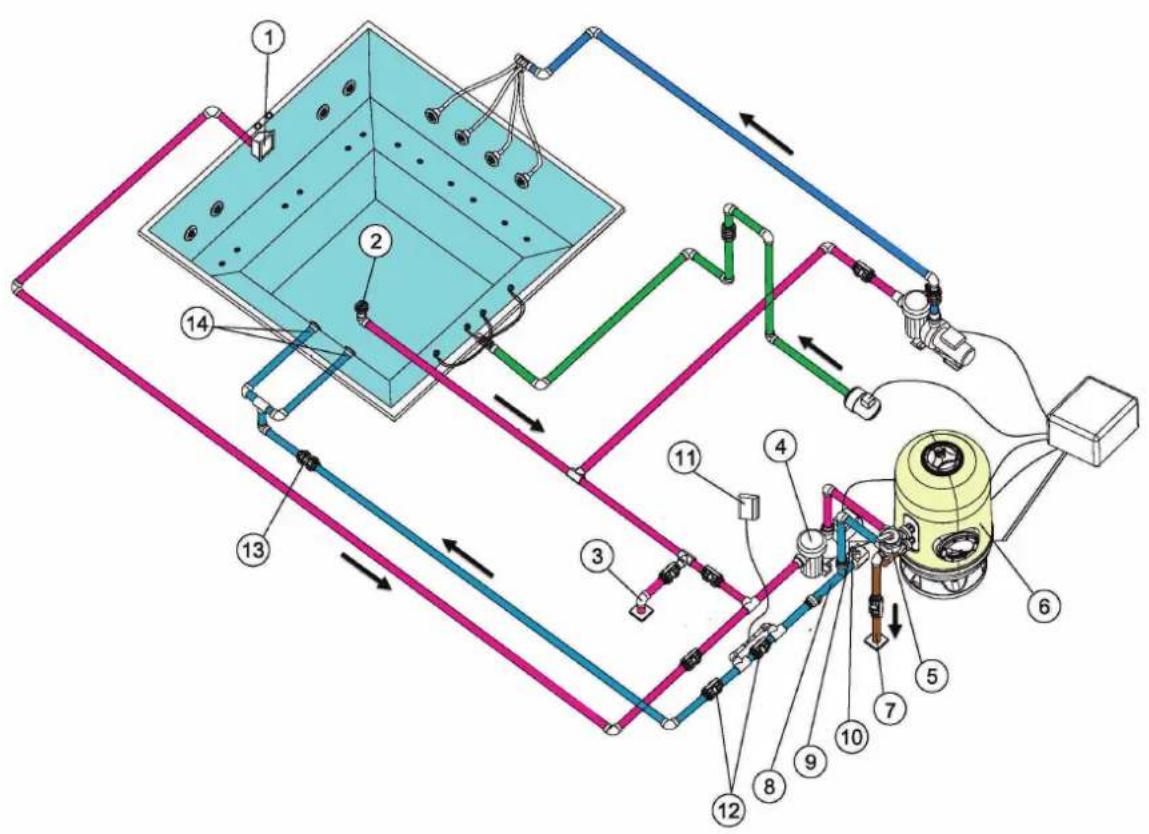

2.2.2. Circuito di ricircolo in Spa a Skimmer
| 1 | Skimmer 8 Riscaldamento elettrico | ||
| 2 | Scarico 9 Sonda di temperatura | ||
| 3 | Canaletta di scolo della Spa 10 Rilevatore di flusso | ||
| 4 | Pompa di filtrazione 11 Ozonizzatore | ||
| 5 | Valvola selettrice 12 Valvola di ritegno | ||
| 6 | Filtro 13 Valvola anti-ritorno | ||
| 7 | Canaletta di scolo del filtro 14 Bocchette di ritorno alla Spa |
I componenti di base presenti in tutti i circuiti di riscaldamento sono:
Pompa di filtrazione.
Progettata per eseguire il circuito di filtrazione e riscaldamento, riciclando l'acqua della Spa in un intervallo compreso tra 6 e 20 minuti. Aspira l'acqua dallo Skimmer o dalla vasca di compenso, convogliandola verso il filtro e il riscaldatore elettrico grazie all'azione della bocchetta di immissione.
Scambiatore elettrico di calore.
Progettata per eseguire il circuito di filtrazione e riscaldamento, riciclando l'acqua della Spa in un intervallo compreso tra 6 e 20 minuti. Aspira l'acqua dallo Skimmer o dalla vasca di compenso, convogliandola verso il filtro e il riscaldatore elettrico grazie all'azione della bocchetta di immissione.
Elemento che esegue il processo di filtrazione, assicurando la corretta qualità dell'acqua.
La dimensione del filtro viene determinata dai seguenti fattori:
• Volume della Spa.
- Tempo di ricircolo dell'acqua.
- Velocità di filtrazione.
- Superficie di filtrazione.
Rilevatore di flusso.
Dispositivo di sicurezza progettato allo scopo di interrompere il funzionamento dello scambiatore di calore in assenza di flusso idrico all'interno del circuito di filtrazione.
2.3. Circuito di massaggio ad acqua

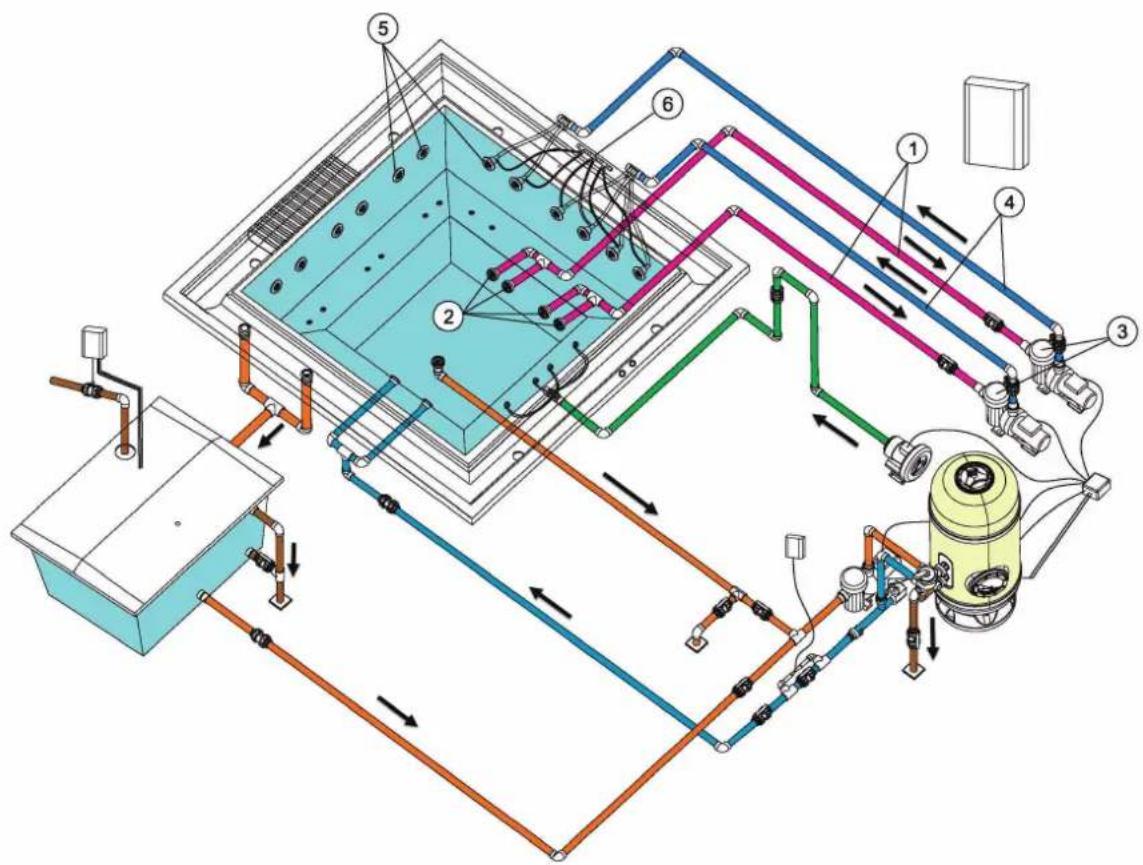

Schema massaggio acqua Spa
1 Circuito di Aspirazione 4 Circuito di immissione dell'acqua
2 Bocchette di aspirazione dello Spa 5 Jets di massaggio
3 Pompa di massaggio 6 Circuito di aspirazione dell'aria
L'acqua è aspirata dalla pompa di massaggio per mezzo delle apposite bocchette e viene immessa nuovamente nella Spa mediante jets ad elevata velocità.
Una Spa può essere dotata di diversi circuiti di massaggio, ciascuno dei quali viene azionato da una specifica pompa di massaggio. In funzione delle caratteristiche della Spa e del numero di jets di cui dispone, possono coesistere una, due o persino tre pompe di massaggio.
Al fine di ottimizzare il massaggio ad acqua, viene effettuato un collegamento con la presa d'aria ambiente. In questo modo, mentre l'acqua è immessa nel circuito dai jets, viene insuflata aria, grazie all'azione dell'effetto Venturi: la miscela aria-acqua risultante rende il massaggio più intenso e piacevole.
2.4. Circuito di massaggio ad aria
Schema Massaggio Aria Spa.
1 Aspirazione dell'aria 4 Sifone di protezione
2 Pompa soffiante (blower) 5 Valvola anti-ritorno
3 Circuito di immissione d'aria 6 Bocchette di iniezione d'aria
Blower ad uso continuo per Kit Compatto in impianti di uso pubblico. In genere sono alimentati da corrente elettrica a 400 V AC III.
Circuito dell'aria.
Il circuito dell'aria è preposto all'immissione dell'aria dal blower alla Spa. La distribuzione dell'aria all'interno della Spa viene effettuata per mezzo di una serie di bocchette di emissione ubicate sul fondo o sui sedili della Spa.
3. CRITERI DA OBSSERVARE PER UNA CORRETTA INSTALLAZIONE
3.1. Ubicazione e instalazione della spa.

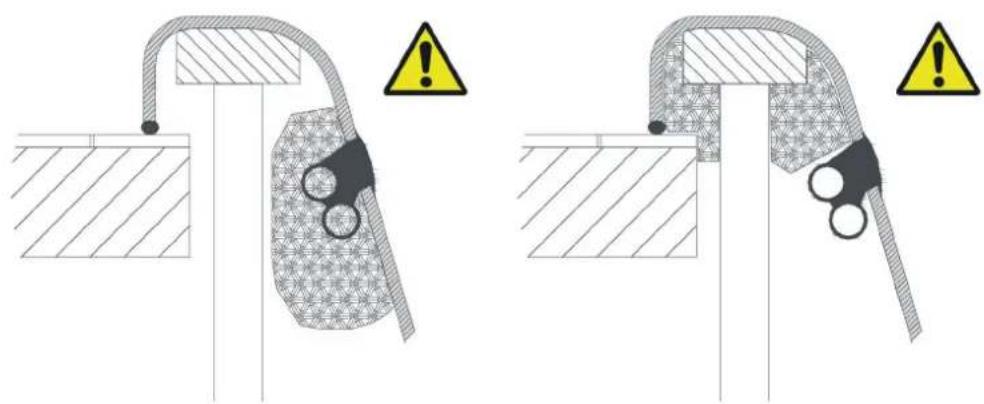

La movimentazione della Spa deve essere estremamente accurata e sottoposta a rigoroso controllo da parte di più addetti. Si deve prestare attenzione a non afferrare l'apparecchiatura dalle tubature.
L'installazione della Spa deve essere effettuata in conformità ai criteri definiti di seguito.

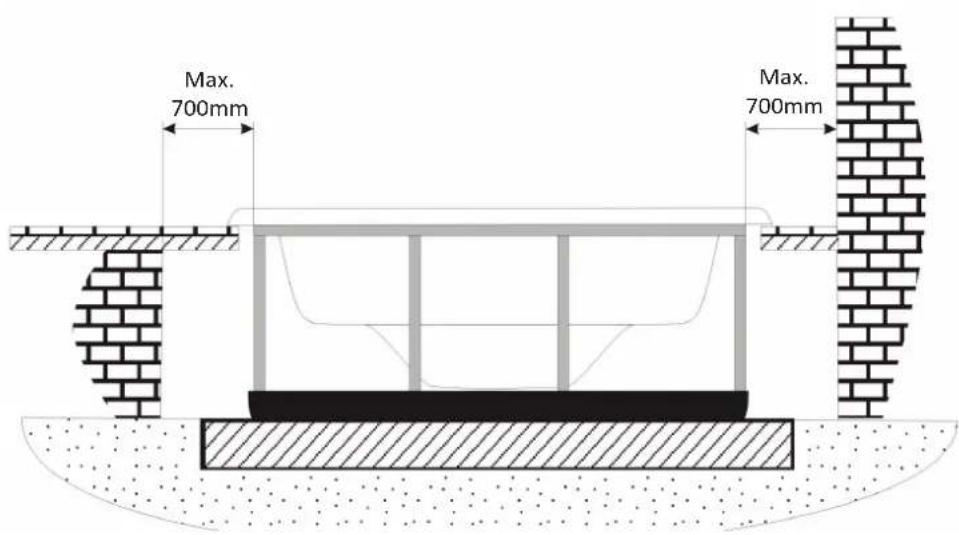

Nella zona circondante e sottostante la Spa, per un perimetro minimo di un metro, non si devono posizionare o impiegare materiali che non garantiscano una completa protezione dall'umidità e all'acqua. La garanzia della Spa non copre i danni a materiali, elementi decorativi o di arredamento derivanti da fuoriuscite dell'acqua o umidità ambientale.
La Spa deve essere collocata in un ambiente debitamente adattato e in grado di resistere a umidità e condense. In caso contrario, la garanzia non coprirà danni a beni o persone.
È imprescindibile prevedere una canaletta di scolo debitamente dimensionata per lo smaltimento dell'acqua eventualmente defluita nella zona sottostante la Spa.
La base sulla quale si effettua la posa deve essere dimensionata in modo da sopportare il peso della Spa, dell'acqua in essa contenuta e degli utenti. In caso contrario, la garanzia non coprirà gli eventuali danni causati. Consultare le disposizioni legislative e normative in materia di edilizia attualmente vigenti.

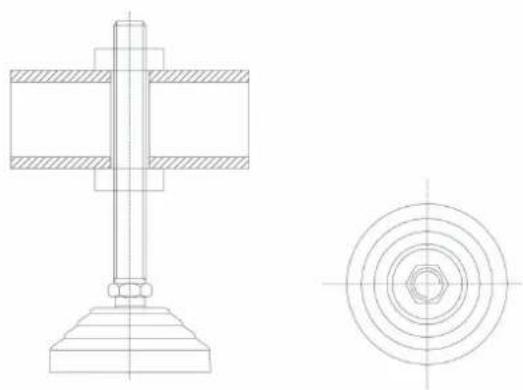

Se si prevede la possibilità di un'eventuale futuro spostamento della Spa, si dovranno adottare le misure opportune per evitare rotture di condutture e di opere a causa dello smantellamento. La garanzia non copre la riparazione dei succitati danni.

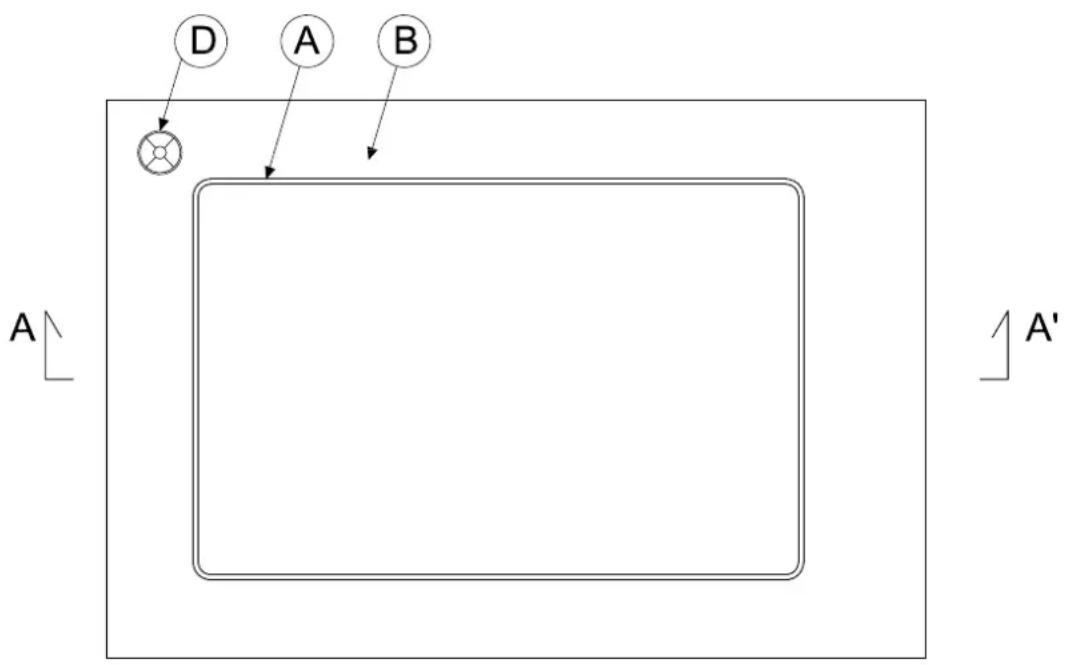

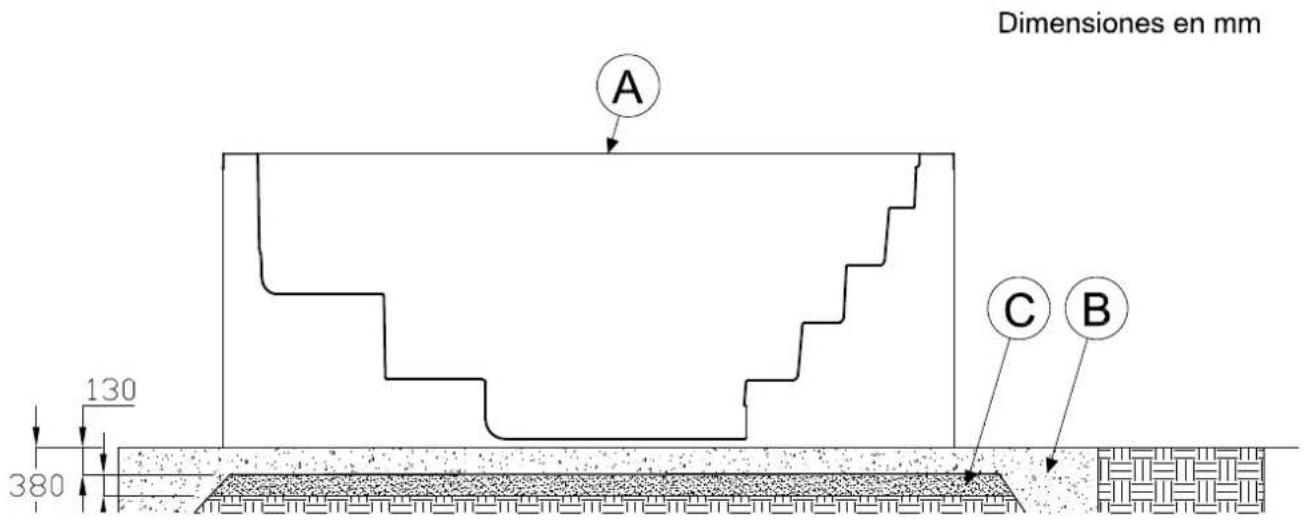

Di seguito si forniscono consigli basilari sulla costruzione del basamento, che non esimono dall'adempimento delle disposizioni legislative e normative in materia di edilizia attualmente vigenti.
Tutte le dimensioni sono riportate in mm.
A) Perimetro della Spa.
B) Lastra di cemento armato.
C) Barre di rinforzo equidistanti in entrambe le direzioni.
D) Canaletta di scolo del cubicolo.
B: Asta d'acciaio
C: Sabbia
Tutte le dimensioni sono riportate in mm.
Dettagli Fondamenta.
La Spa è dotata di una struttura metallica che ne agevola l'installazione. La struttura dispone di vari punti di appoggio. Prima di procedere alla riempitura della Spa, si devono regolare i punti di
ERRONEO
Fig. 1 Schema regolazione altezza Spa.
Dettaglio supporto di regolazione
La Spa deve appoggiarsi completamente sulla struttura di supporto, non deve essere sostenuta dal profilo superiore, in caso contrario l'eventuale flessione potrebbe provocare la rottura del guscio della Spa.
Schema struttura di supporto Spa.
Sigillare l'aletta dello Spa con silicone elastico specifico per impianti acquatici.
Non riempire il profilo superiore della Spa con Cemento o materiali soggetti a dilatazione / contrazione diverse da quelle del guscio. La mancata osservanza di queste indicazione può provocare la formazione di screpolature.
Non cementare le tubature o gli accessori della Spa.
Dettagli Non riempire.
3.2. Avviamento
Con il differenziale principale impostato su OFF, procedere alla pulizia del guscio della Spa per evitare che eventuali residui siano immessi nei componenti o nei circuiti, provocandone l'intasamento.
Aprire tutte le valvole del dispositivo, salvo quella della canaletta di scolo.
a) Spa a bordo sfioratore e vasca di compenso:
Dopo aver aperto la valvola di riempimento, riempire la Spa lasciando che l'acqua superi di 5 - 8 cm il livello SMAX della vasca di compenso.
Importante: Quando si avvia per la prima volta il dispositivo di filtrazione, il livello dell'acqua nella vasca di compenso tenderà a scendere sensibilmente. Tale effetto è dovuto alla presenza massiccia di aria all'interno della tubazione che collega la vasca di compenso alla Spa.
b) Spa a Skimmer:
Attendere 15 minuti, poi procedere alla verifica di tutti i collegamenti, per accertarsi che non vi siano perdite. Mettere in tensione l'armadio mediante il differenziale principale (posizione ON).
Avviare la pompa di filtrazione, quella di massaggio e quella di aria; dopo 30 minuti di funzionamento verificare di nuovo che non vi siano perdite nelle tubazioni e negli elementi di giunzione.
Arrestare la pompa di filtrazione e riempire il filtro di acqua fino alla metà per procedere al riempimento della sabbia. (Nel Manuale per il corretto uso del filtro in dotazione con il Kit Compatto si forniscono indicazioni sulla tipologia di sabbia idonea).
Collocare la leva della valvola selettrice del filtro in posizione Lavaggio. Azionare manualmente la pompa di filtrazione; procedere al lavaggio del filtro per circa 2 minuti, arrestare la pompa e collocare la leva in posizione Risciacquo, azionare nuovamente la pompa e completare la fase di risciacquo (15 secondi circa).
Arrestare la pompa e impostare la leva sulla posizione Filtrazione. Riempire nuovamente la Spa. Programmare il termostato alla temperatura desiderata. Si consulti il manuale del Kit Compatto. (Completato il riempimento, la temperatura desiderata può essere raggiunta dopo alcune ore) Programmare il cronocomando di filtrazione. (Si veda il Manuale del Kit Compatto). Attivare gli interruttori corrispondenti a massaggio e riscaldamento nell'armadio elettrico principale. Impostare l'interruttore di filtrazione sulla posizione desiderata: la Spa si avvierà ed eseguirà il ciclo di filtrazione e riscaldamento.
Completate le verifiche sopraindicate, compilare il modulo di Garanzia allegato al prodotto e inviarlo al fabbricante.
È, comunque, possibile calibrare l'intensità del flusso regolando l'apertura dei jets. A tale fine procedere seguendo le indicazioni:
Le Spas sono state costruite utilizzando materiali di prima qualità, in grado di garantire la massima affidabilità e durata nel tempo. Un uso idoneo e un corretto e tempestivo programma di manutenzione consentiranno di prolungare la vita utile della Spa e di tutti i suoi componenti.
4.1. Manutenzione del revestimineto acrilico
Manutenzione facile per una superficie sempre elegante:
- Impiegare detergenti per uso generale. Per la pulizia normale utilizzare un panno lava asciuga morbido o una spugna non abrasiva con una miscela di detergente e acqua. Risciacquare abbondantemente e asciugare con un panno pulito e asciutto. Se si utilizza un detergente domestico, accertarsi che ne sia consigliato l'uso su superfici acriliche.
• Non utilizzare prodotti abrasivi. - La superficie acrilica non deve entrare in contatto con chetoni o esteri, quali acetone, acetati (tipo smalto per unghie o detergenti a secco) o qualsiasi solvente organico che contenga cloro, vernice, benzina, solventi aromatici, etc.
- Rimuovere la polvere, il fango e le impurità con un panno lava asciuga umido.
- Pulire grasso, olio, vernice e macchie d'inchiostro con alcol-isopropileno, poi asciugare con un panno secco e pulito.
- Non utilizzare raschietti, lame o qualsiasi altro strumento affilato che possa graffiare la superficie. Per eliminare piccole abrasioni, applicare uno strato sottile di cera a pasta per auto, poi carteggiare delicatamente con un panno lava asciuga pulito.
Ogni settimana procedere alla pulizia della parte non sommersa con un lucidante specifico per Spa.
La Spa non deve essere esposta ai raggi solari vuota né priva dell'apposito sistema di protezione, al fine di evitare danneggiamenti non coperti dalla Garanzia.
4.2. Manutenzione in caso di periodi di nattività o assenza
PERIODI BREVI (3-5GIORNI)
- Regolare il pH e trattare l'acqua (Si veda sezione Manutenzione dell'acqua).
- Coprire la Spa con l'apposito sistema di protezione.
- Al rientro, regolare il livello di pH e trattare di nuovo l'acqua.
PERIODI PROLUNGATI (5-14 GIORNI)
- Programmare la temperatura, impostandola al minimo.
- Regolare il pH e trattare l'acqua (Si veda sezione Manutenzione dell'acqua).
- Coprire la Spa con l'apposito sistema di protezione.
- Al rientro, riportare la Spa alla temperatura desiderata, regolare il pH e trattare di nuovo l'acqua.
PREPARAZIONE PER IL PERIODO INVERNALE
In caso di periodi di inattività prolungati, ad esempio la stagione invernale, si devono eseguire le seguenti operazioni:
- Disinserire l'impianto elettrico.
- Svuotare la Spa.
• Lasciare la valvola di scarico aperta. - Pulire e asciugare la Spa.
- Coprire la Spa con l'apposito sistema di protezione.
Svuotare la Spa e disinserirla dall'alimentazione elettrica qualora sia esposta a temperature esterne inferiori a o°C, allo scopo di evitare che la congelazione delle tubazioni possa arrecare danni alla Spa.
Rispettare scrupolosamente le direttive nazionali in materia di legionellosi. Il proprietario dello Spa è l'unico responsabile del corretto adempimento delle disposizioni legislative in vigore.
4.3. Manutenzione dell'acqua
La corretta manutenzione dell'acqua rappresenta uno dei fattori più rilevanti e di maggiore criticità, pertanto richiede la massima attenzione. La manutenzione dipenderà dal contenuto in minerali dell'acqua impiegata, dalla frequenza d'uso e dal numero di persone che fanno uso della Spa.
I tre punti da monitorare per garantire una corretta manutenzione dell'acqua sono:
• FILTRAZIONE DELL'ACQUA
• ANALISI CHIMICA E CONTROLLO DEL PH
• DISINFEZIONE DELL'ACQUA
4.3.1. Sicurezza nell'uso di prodotti chimici
Prima di utilizzare qualsiasi prodotto chimico, si prega di leggere attentamente le indicazioni d'uso riportate sull'etichetta del prodotto.
IMPORTANT
- È preferibile che i prodotti chimici siano utilizzati sempre dalla stessa persona. Conservare fuori dalla portata dei bambini.
- Dosare con la massima precisione, attenendosi alle quantità indicate. Non sovradosare né sottodosare.
- Conservare le confezioni chiuse in luoghi asciutti e ben ventilati.
- Non respirare i vapori ed evitare il contatto con occhi, naso o bocca. Lavarsi le mani dopo l'uso.
- In caso di ingestione o infortunio attenersi alle indicazioni riportate sulle etichette.
- Non fumare durante l'utilizzazione. Possono essere infiammabili.
- Immagazzinare in zone idonee.
- Non miscelare i prodotti fra loro. Versare nell'acqua separatamente per evitare possibili reazion chimiche provocate dalla miscela.
- Non versare i prodotti chimici nell'acqua in presenza di persone all'interno della Spa.
4.3.2. Regolazione del pH
Il grado di pH consigliato varia da 7,2 a 7,6.
Il livello di pH misura l'acidità e l'alcalinità. Valori superiori al 7 implicano alcalinità, al di sotto del 7 acidità.
Un livello dipHcorretto è imprescindibile per ottimizzare l'azione del disinfettante, nonché per evitare corrosioni o incrostazioni.
Un livello di pH troppo basso può comportare:
- Dissoluzione rapida del disinfettante.
- Corrosione.
- Irritazioni cutanee o agli occhi dei bagnanti.
Un livello di pH troppo basso può comportare:
- Diminuzione dell'efficacia del disinfettante.
- Incrostazioni sul rivestimento acrilico e nelle apparecchiature.
- Diminuzione della trasparenza dell'acqua.
- Possibile ostruzione dei pori della cartuccia filtrante.
Il pH dell'acqua deve essere misurato ogni giorno con l'apposito analizzatore.
Se il pH supera il livello consigliato, utilizzare pH MINOR SPA. Attendere due ore, poi, eseguire un nuovo test del pH.
Ultimata la regolazione del livello di pH, procedere al seguente punto.
4.3.3. Disinfezione dell'acqua
La disinfezione dell'acqua assume un'importanza primaria per l'eliminazione di alghe, batteri e organismi che possano svilupparsi nell'acqua. Tuttavia, un'azione disinfettante eccessiva può causare irritazioni alla pelle e agli occhi.
Il disinfettante da preferire nel trattamento dell'acqua della Spa è il BROMOIN PASTIGLIE. Viene collocato all'interno del pre-filtro e si dissolve gradualmente.
Il livello di bromo residuo deve essere verificato ogni giorno, utilizzando l'analizzatore di Bromo.
Il livello di bromo residuo consigliato varia da 2,2 a 3,3 ppm (1 ppm=1mg/l).
Se si preferisce utilizzare cloro, la concentrazione di Cloro Residuo Libero deve essere compresa tra 0.5 e 1.5 ppm.
4.3.4. Utilizzo di prodotti speciali
Oltre ai prodotti che consentono di ottimizzare il livello del pH e dei disinfettanti, ve ne sono altri la cui formula è stata studiata specificamente per mantenere l'acqua e l'impianto in perfette condizioni.
- ANTICALCARE per SPA: Evita la precipitazione dei sali di calcio (incrostazioni), soprattutto nel caso di acque dure. Questo prodotto viene versato nella Spa ogni settimana e ad ogni rinnovo dell'acqua.
- ALGHICIDA per SPA: Evita lo sviluppo di alghe nell'acqua della Spa.
- Questo prodotto viene versato nella Spa ogni settimana e ad ogni rinnovo dell'acqua.
- ANTISCHIUMA per SPA: La presenza di grasso, unita ai frequenti movimenti dell'acqua, provoca la formazione di schiuma, che può essere eliminata con l'Antischiuma per Spa.
- SGRASSANTE per SPA: Consente di eliminare le macchie di sporcizia e grasso che si formano sulle pareti dello Spa. Prima di utilizzare questo prodotto si consiglia di svuotare la Spa e di applicare lo sgrassante con una spugna sulle zone da pulire. Risciacquare, poi, con abbondante acqua.
4.3.5. Generatore di Ozono (Per Spas dotate di questa opzione)
L'ozono, O_3 , è un composto chimico caratterizzato da energiche proprietà ossidanti, che lo rendono particolarmente efficace nella disinfezione dell'acqua. Possiede due vantaggi chiave: non rilascia residui chimici ed è inodore.
La sua capacità disinfettante si basa sull'azione ossidante in grado di eliminare le materie organiche eventualmente presenti nell'acqua.
L'ozono viene generato dall'ozonizzatore, un dispositivo elettrico capace di produrre artificialmente ioni negativi e ozono a partire dall'ossigeno, il processo si sviluppa in modo automatico e il prodotto risultante viene immesso attraverso le bocchette di ritorno filtrazione; l'utente non deve pertanto attivare alcun meccanismo.
L'acqua viene raccolta dal bordo sfioratore, dalle bocche di aspirazione o dallo skimmer, grazie all'azione aspirante della pompa di filtrazione.
Viene poi convogliata verso lo scambiatore di calore e all'uscita di questa fase avviene l'iniezione dell'ozono. L'acqua viene distribuita attraverso il ritorno di filtrazione.
Il trattamento con l'ozono non è incompatibile con l'utilizzo di altri prodotti chimici, quali il Bromo o il Cloro.
Si tratta, infatti di un processo complementare che permette di ridurre il consumo di Bromo o Cloro.
4.3.6. Guida rapida per l'applicazione dei prodotti chimici
| Indicazioni Quantità m | ^3 acqua Periodicità | ||
| PH MINOR SPA | Aggiungere se il test del pH rileva valori superiori ai consentiti (7,2-7,6 ppm). | Secondo quanto indicato nelle raccomandazioni del fabbricante. | Analizzare giornalmente il pH con il Test di pH. |
| PH MAJOR SPA | Aggiungere se il test del pH rileva valori inferiori ai consentiti (7,2-7,6 ppm). | Secondo quanto indicato nelle raccomandazioni del fabbricante. | Analizzare giornalmente il pH con il Test di pH. |
| BROMO IN PASTIGLIE | Aggiungere se il test del Bromo rileva valori superiori ai consentiti (3-5 ppm). | Secondo quanto indicato nelle raccomandazioni del fabbricante. | Analizzare giornalmente il Bromo con il Test di Bromo. |
| ANTICALCARE | Per evitare precipitazione dei sali di calcio (incrostazioni). | Secondo quanto indicato nelle raccomandazioni del fabbricante. | Una volta alla settimana e a ogni rinnovo dell'acqua. |
| ALGHICIDA SPA | Evita lo sviluppo di alghe nell'acqua. | Añadir según recomendación del fabricante del producto químico. | Una vez por semana, y cada vez que se renueva el agua. |
| SGRASSANTE | Elimina le macchie di sporcizia sulle pareti della Spa. | Pulire con una spugna, poi risciacquare con abbondante acqua. | Qualora si rilevi la presenza di sporcizia sulle pareti dello Spa. |
| ANTISCHIUMA | In presenza di schiuma sull'acqua. | Secondo quanto indicato nelle raccomandazioni del fabbricante. | In presenza di schiuma sull'acqua. |
- PROBLEMI E SOLUZIONI
| Problemi Causa Soluzioni | ||||
| L'apparecchiatura non si avvia. Differenziale in posizione OFF. Impostare differenziale su ON. | ||||
| Non si avviano né pompe né riscaldamento. | Interruttore di manovra in posizione OFF. | Impostare interruttore di manovra su ON. | ||
| FILTRAZIONE | ||||
| Flusso d'acqua ridotto durante la filtrazione. | Filtro ostruito o sporco. Pulire il filtro. | |||
| Non si attiva la pompa di filtrazione. Pompa di filtrazione guasta. Controllare la pompa / Sostituire le spazzole. | ||||
| Contattore guasto o collegamento carente. | Installatore: Controllare cavi collegamento. Sostituire contattore. | |||
| Regolazione del magnetotermico non corretta. | Regolare magnetotermico in base al consumo del motore. | |||
| Magnetotermico guasto. Sostituire magnetotermico. | ||||
| Selettore della pompa in posizione di Arresto. | Impostare su manuale o automatico. | |||
| MASSAGGIO ACQUA | ||||
| Non si attiva la pompa di massaggio. Tubetto* / cavo di trasmissione segnali scollegato. | Collegare il tubetto* / cavo. | |||
| Pompa pneumatica del pulsante guasta.* | ||||
| Pompa guasta. Controllare la pompa / Sostituire le spazzole. | ||||
| Contattore guasto o collegamento carente. | ||||
| Regolazione del magnetotermico non corretta. | ||||
| Magnetotermico guasto. Sostituire magnetotermico. | ||||
| Interruttore generale di massaggio impostato su OFF. | ||||
| Flusso d'aria ridotto nei jets. Fuoriuscita di acqua dal Venturi. | Venturi chiusi o intasati. Aprire Venturi. | |||
| Eliminare intasamento | ||||
| Errato posizionamento pannello frontale Jets | Verificare lo stato dei jets | |||
| MASSAGGIO ARIA | ||||
| Non si attiva la pompa di massaggio. Tubetto* / cavo di trasmissione segnali scollegato. | Collegare il tubetto* / cavo. | |||
| Pompa pneumatica del pulsante guasta.* | ||||
| Pompa guasta. Controllare la pompa / Sostituire le spazzole. | ||||
| Contattoreguasto o collegamento carente. | ||||
| Regolazione del magnetotermico non corretta. | ||||
| Magnetotermico guasto. Sostituire magnetotermico. | ||||
| Interruttore generale di massaggio impostato su OFF. | ||||
| SCAMBIATORE DI CALORE | ||||
| Il termostato non indica la temperatura corretta. | Errato posizionamento della sonda di temperatura. | Inserire la sonda nell'apposito alloggiamento. | ||
| Sonda di temperatura difettosa. Sostituire | la sonda. | |||
| Controllo della temperatura difettoso. | Sostituire il comando. | |||
| L'acqua non si riscalda. Difettoso o errato | cablaggio della resistenza. | Controllare cablaggio resistenza / Sostituire resistenza. | ||
| Contattore guasto o collegamento carente. | Installatore: Controllare cavi collegamento. Sostituire contattore. | |||
| Magnetotermico guasto. Sostituire magnetotermico. | ||||
| Interruttore dello scambiatore impostato su OFF. | Impostare interruttore su ON. | |||
| Difettoso o errato cablaggio del flussostato. | Controllare cablaggio flussostato / Sostituire flussostato. | |||
| Il termostato di sicurezza ha rilevato T>65°C. | Ripristinare il termostato di sicurezza. | |||
* Solo nel caso di pulsanti pneumatici.
6. AVVERTENZE PER LO SMALTIMENTO
La Spa incorpora materiale elettrico e/o elettronico, pertanto deve essere smaltito in accordo con le vigenti disposizioni e conferito in una discarica autorizzata per lo smaltimento di tali prodotti.
Rivolgersi al proprio ufficio comunale per informazioni sul procedimento per lo smaltimento di rifiuti elettrici ed elettronici.
7. DICHIARAZIONE DI CONFORMITÀ
IBERSPA, S.L.
Av.Pla Urgell 2-8
25200-Cervera (LLEIDA)
SPAIN
E PRODUCTOS: NL PRODUKTEN:
DICHIARAZIONE DI CONFOMITÀ
prodotti su elencati sono conformi alle seguenti : Directtiva EN 263:2008.
DICHIARAZIONE DI CONFOMITÀ
prodotti su elencati sono conformi alle seguenti : Directtiva EN 263:2008.
DICHIARAZIONE DI CONFOMITÀ
prodotti su elencati sono conformi alle seguenti : Directtiva EN 263:2008.
