MANUAL DE USUARIO Coliseum ASTRALPOOL
2.2.1. Circuito de recirculación en Spa con Desbordante
DECLARACION DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a : Directiva EN 263:2008.
1.1. GENERALIDADES 33
1.2. ADVERTENCIAS DE SEGURIDAD 34
1.2.1. Advertencias en el uso del Spa 34
1.2.2. Evitar riesgo de hipertermia 34
1.2.3. Advertencias en los trabajos de mantenimiento 34
2. DESCRIPCIÓN DE LA INSTALACIÓN 35
2.1. ESQUEMA GENERAL 35
2.1.1 Spa con Desbordante 35
2.1.2 Spa con Skimmer 36
2.2. CIRCUITO DE RECIRCULACIÓN 37
2.2.1 Circuito de recirculación en Spa con Desbordante 37
2.2.2 Circuito de recirculación en Spa con Skimmer 40
2.3. CIRCUITO DE MASAJE DE AGUA 42
2.4. CIRCUITO DE MASAJE DE AIRE 43
3. INSTALACIÓN, REGLAS A SEGUIR 44
3.1. UBICACIÓN E INSTALACIÓN DEL SPA 44
3.2. PUESTA EN MARCHA 49
4. MANTENIMIENTO 50
4.1. MANTENIMIENTO DEL ACRÍLICO 50
4.2. MANTENIMIENTO EN PERIODOS DE NO UTILIZACIÓN O AUSENCIA ..... 50
4.3. MANTENIMIENTO DEL AGUA 51
4.3.1. Seguridad en el uso de productos químicos 51
4.3.2. Ajuste del pH 52
4.3.3. Desinfección del agua 52
4.3.4. Uso de productos especiales 53
4.3.5. Generador de Ozono (Sólo para Spas con esta opción) 53
4.3.6. Guía rápida de aplicación de los productos químicos 54
5. AVERÍAS Y SOLUCIONES 55
- RECICLAJE Y MEDIO AMBIENTE 56
- DECLARACIÓN DE CONFORMIDAD 57

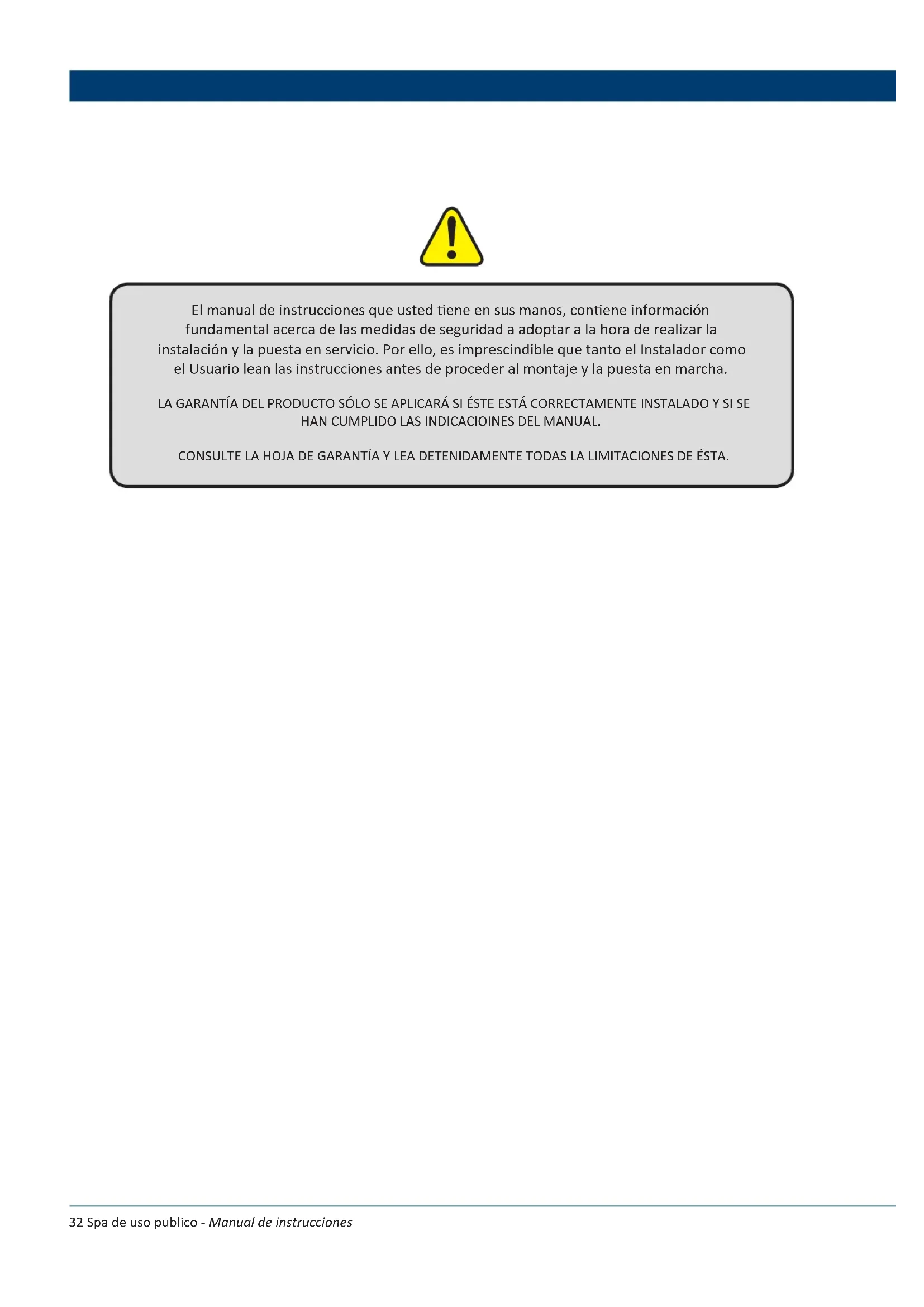

El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de las medidas de seguridad a adoptar a la hora de realizar la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el Instalador como el Usuario lean las instrucciones antes de proceder al montaje y la puesta en marcha.
LA GARANTÍA DEL PRODUCTO SÓLO SE APLICARÁ SI ÉSTE ESTÁ CORRECTAMENTE INSTALADO Y SI SE HAN CUMPLIDO LAS INDICACIOINES DEL MANUAL.
CONSULTE LA HOJA DE GARANTÍA Y LEA DETENIDAMENTE TODAS LA LIMITACIONES DE ÉSTA.
1. INTRODUCCIÓN
1.1. Generalidades
Este manual tiene toda la información necesaria para poder gozar en plenitud de su SPA. Le sugerimos que dedique un tiempo a repasar los puntos que le detallamos a continuación.
El Spa es un elemento diseñado especialmente para el baño, ofreciendo una combinación de baño masaje.
Consiste de un circuito cerrado de agua impulsado por bombas que, combinado con aire, produce sobre el cuerpo de la persona un relajante masaje.
Para que el baño masaje sea efectivo, el agua del circuito debe estar a una temperatura entre 34^ C y 37^ C, la cual se consigue mediante un intercambiador de calor eléctrico.
Si usted tiene cualquier pregunta o duda en el funcionamiento o mantenimiento de este producto, contacte con el instalador o distribuidor de su zona. Ellos son profesionales especializados, sus conocimientos le facilitaran y les ayudaran a disfrutar de este producto.
IMPORTANTE: El fabricante, se reserva el derecho de cambiar parte de los diseños o especificaciones sin notificación y sin incurrir en obligación alguna.
- Este equipo no puede conectarse a un simple enchufe.
- Este equipo requiere de una instalación eléctrica adecuada.
- Es imprescindible realizar la conexión a la toma de tierra.
- Es obligatorio cumplir con las Normas Eléctricas, de Tratamiento del Agua, de Higiene y de Seguridad vigentes en el país dónde se instale el Spa y el Kit-Compacto.
- Nunca acceda a los elementos eléctricos con los pies mojados.
- No conecte el Equipo eléctrico (diferencial en posición ON) si el Spa está vacío de agua.
- En caso de funcionamiento defectuoso o avería, diríjase al Servicio de Asistencia
Técnica del fabricante, o de la representación del fabricante más próxima.
1.2. Advertencias de seguridad
1.2.1. Advertencias en el uso del Spa
- Extreme las precauciones para prever un acceso no autorizado de niños dentro del Spa. Para evitar accidentes, asegúrese de que los niños están en todo momento bajo la supervisión de un adulto. Controle la entrada y salida del Spa para evitar posibles resbaladas a causa de superficies mojadas.
- No permita que nadie juegue con objetos metálicos o afilados dentro del Spa que puedan dañar la superficie del acrílico.
- Evitar que ningún bañista pueda acceder a partes eléctricas del Spa.
- No poner en marcha el equipo sin agua en el interior del Spa.
- No utilizar aparatos eléctricos, como radios, secadores, dentro del Spa.
- Mantener siempre el nivel mínimo de agua indicado en el skimmer (en caso de los Spas de uso privado) o el indicado en las sondas de nivel del depósito de compensación en el caso de los Spas de uso público.
1.2.2. Evitar riesgo de hipertermia
- Prolongadas estancias en contacto directo con agua caliente, puede producir HIPERTERMIA, esto ocurre cuando la temperatura interna de nuestro cuerpo alcanza niveles por encima de la temperatura normal 36,5°C.
- Los síntomas de la hipertermia son una bajada brusca de la presión arterial y en consecuencia una sensación de mareo con la posibilidad de desvanecimiento.
- El agua del Spa no debe exceder nunca de 40^ .
- Temperaturas del agua entre 37^ y 40^ son consideradas seguras para adultos que no presenten problemas de salud. Temperaturas inferiores son recomendadas para la mayoría de las personas y para los niños.
- Recuerde que una estancia prolongada dentro del Spa puede causar hipertermia.
1.2.3. Advertencias en los trabajos de mantenimiento
- Antes de proceder a realizar cualquier intervención de mantenimiento eléctrico o mecánico, asegúrese de que la máquina haya sido desconectada de la red de alimentación que los dispositivos de puesta en marcha estén bloqueados.
- No manipular el equipo con los pies mojados.
EL USO DE ALCOHOL, DROGAS O MEDICAMENTOS PUEDE INCREMENTAR EL RIESGO DE HIPERTERMIA. NO ES ACONSEJABLE QUE MUJERES EN ESTADO DE GESTACIÓN UTILICEN EL SPA. CONSULTE SU MÉDICO.
2. DESCRIPCIÓN DE LA INSTALACIÓN
2.1. Esquema general
2.1.1. Spa con Desbordante
Los Spa's con desbordante tienen la capacidad de almacenar el agua que desalojan los usuarios hacia un depósito de compensación y mantener siempre un nivel estable de agua en el interior del vaso del Spa.
A continuación se muestra un esquema general de la instalación de este tipo de Spa's.
Esquema general Spa con Desbordante
| 1 Spa 6 Ozonizador | ||
| 2 Depósito 7 Bombas de masaje | ||
| 3 Bomba de filtración 8 Bombas soplante | ||
| 4 Filtro 9 Armario eléctrico de maniobra | ||
| 5 Calefacción eléctrica |
2.1.2. Spa con Skimmer
Los Spa's que no poseen desbordante tienen una configuración distinta. No se requiere depósito de compensación; aspirando, directamente, el agua del Spa a través de un skimmer. Cuando los usuarios entran en el Spa, sube el nivel de agua; pudiendo desbordar si el número de usuarios supera lo indicado para cada Spa.
A continuación se presenta el esquema general de instalación de un Spa con skimmer.

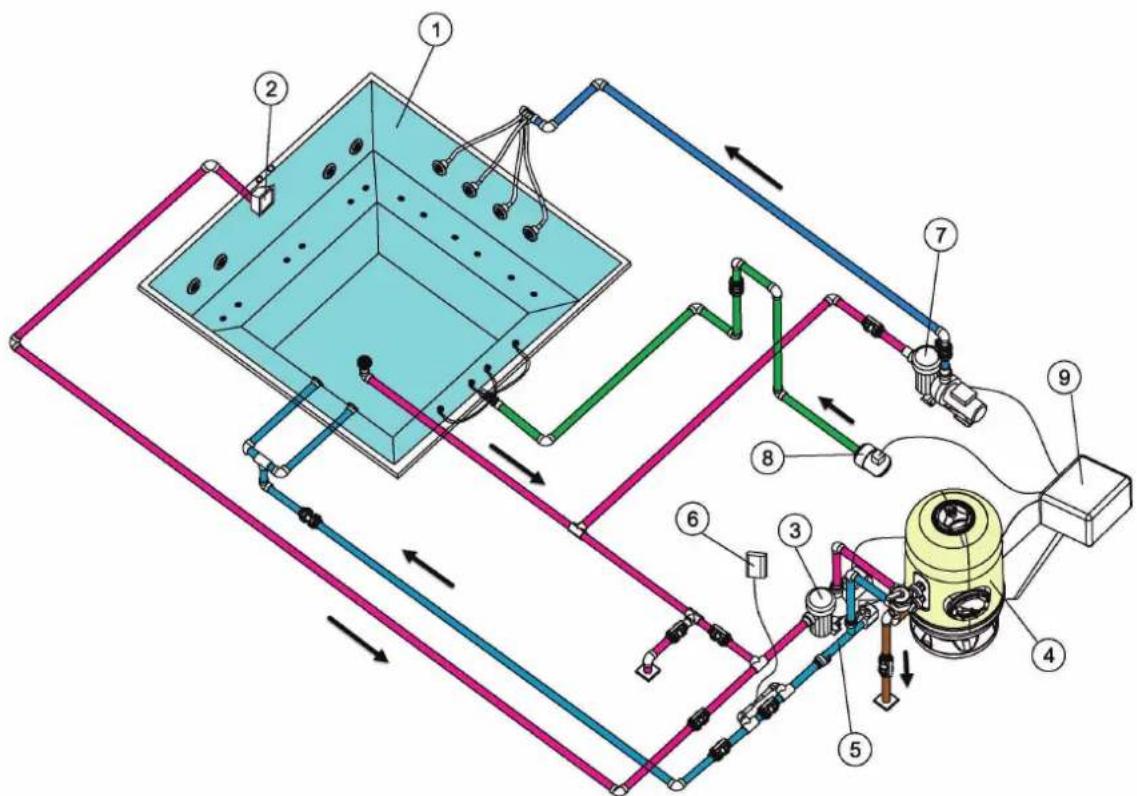

Esquema general Spa con Skimmer.
| 1 Spa 6 Ozonizador | ||
| 2 Skimmer 7 Bombas de masaje | ||
| 3 Bomba de filtración 8 Bombas soplante | ||
| 4 Filtro 9 Armario eléctrico de maniobra | ||
| 5 Calefacción eléctrica |
2.2. Circuito de recirculación
Este circuito tiene la misión de mantener la calidad del agua del Spa. Ello se consigue mediante la recirculación del agua a través de un filtro de depuración, un sistema de calefacción y un sistema de desinfección.
2.2.1. Circuito de recirculación en Spa con Desbordante
Dado que el Spa es desbordante, tendremos que mantener el nivel del agua constante y en su nivel máximo. Para lograrlo se requiere la instalación de un depósito de compensación colocado en serie con el circuito de recirculación. Con ello conseguiremos compensar las fluctuaciones de nivel causadas por la variación del número de bañistas.
Si bien hay distintas maneras de configurar el circuito de recirculación, procedemos a detallar los dos sistemas más populares: “Aspiración por el fondo” y “Retorno por el fondo”. Consultar la normativa vigente en cada país para determinar qué sistema es el más apropiado.
Opción A: Aspiración por el fondo del spa
Esta opción permite recoger parte del agua de recirculación por el fondo del Spa.
El agua que será filtrada se absorbe tanto del depósito de compensación (mayoritariamente) como del sumidero del fondo del Spa por la bomba de filtración y es impulsada hacia el filtro de arena, la calefacción y el ozonizador o sistema de desinfección; para ser impulsada hacia el Spa por las boquillas de retorno.

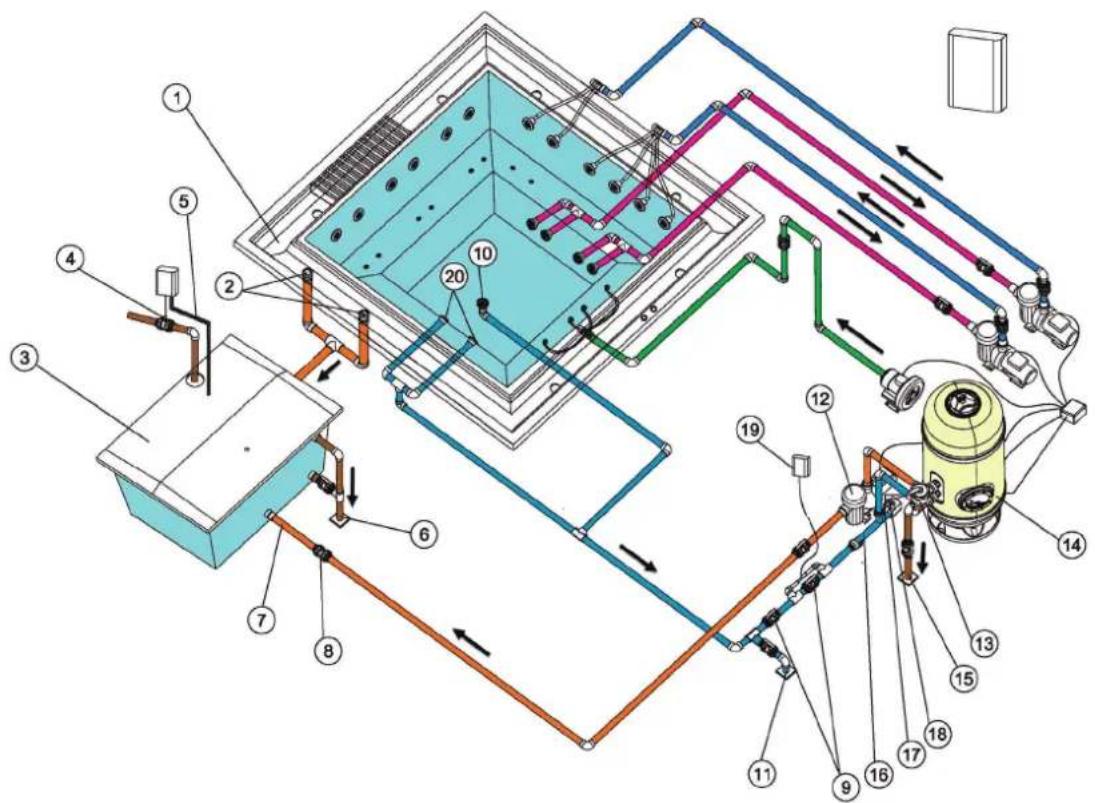

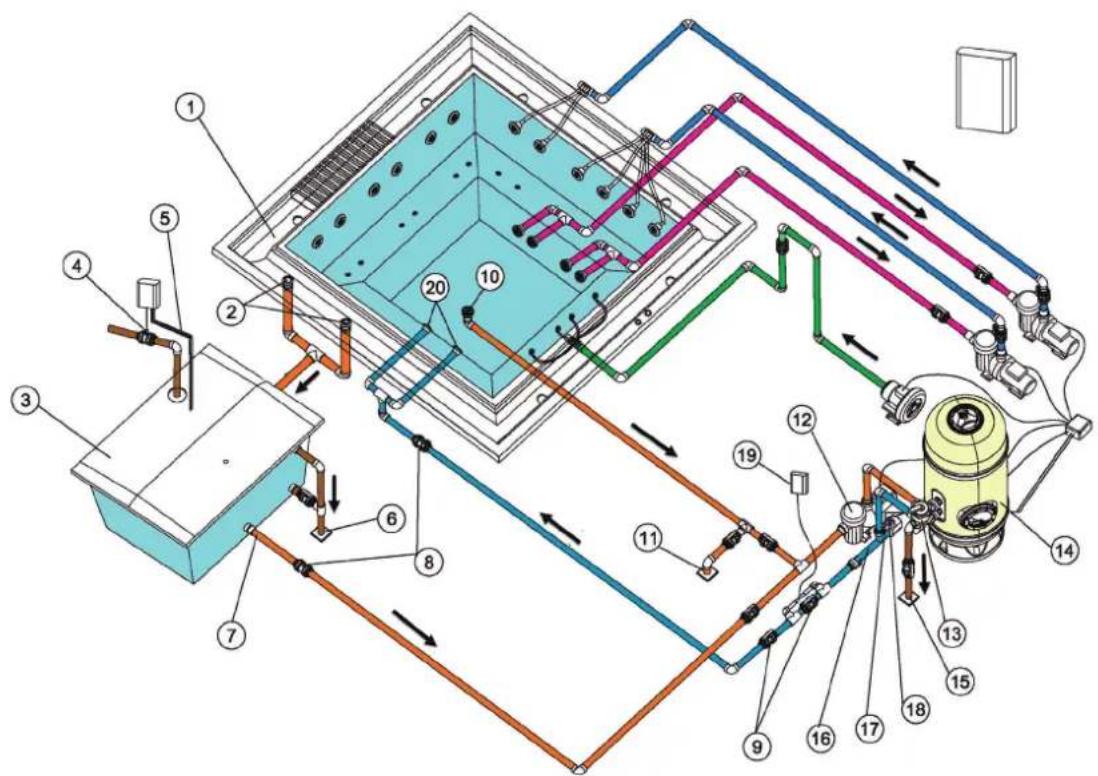

Esquema recirculación Spa con Desbordante. Opción A.
| 1 Desbordante 11 Desagüe del Spa | ||
| 2 Tomas del desbordante 12 Bomba de filtración | ||
| 3 Depósito de compensación 13 Válvula selectora | ||
| 4 Electro-válvula de llenado 14 Filtro | ||
| 5 Sondas de nivel 15 Desagüe del filtro | ||
| 6 Desagüe del depósito de compensación 16 Calefacción aléctrica | ||
| 7 Aspiración del depósito de compensación 17 Sonda de Temperatura | ||
| 8 Válvula anti-retorno 18 Detector de caudal | ||
| 9 Válvula de paso 19 Ozonizador | ||
| 10 Sumidero | 20 Boquillas de retorno al Spa |
Opción B: Retorno por el fondo del spa
Esta opción permite impulsar parte del agua ya filtrada y calentada tanto por las boquillas de retorno como por el fondo del Spa.
El agua que será filtrada se absorbe solamente del depósito de compensación por la bomba de filtración y es impulsada hacia el filtro de arena, la calefacción y el ozonizador o sistema de desinfección; para ser impulsada hacia el Spa por las boquillas de retorno y el sumidero del fondo del Spa.
Esquema recirculación Spa con Desbordante. Opción B.
| 1 Desbordante 11 Desagüe del Spa | ||
| 2 Tomas del desbordante 12 Bomba de filtración | ||
| 3 Depósito de compensación 13 Válvula selectora | ||
| 4 Electro-válvula de llenado 14 Filtro | ||
| 5 Sondas de nivel 15 Desagüe del filtro | ||
| 6 Desagüe del depósito de compensación 16 Calefacción aléctrica | ||
| 7 Aspiración del depósito de compensación 17 Sonda de Temperatura | ||
| 8 Válvula anti-retorno 18 Detector de caudal | ||
| 9 Válvula de paso 19 Ozonizador | ||
| 10 Sumidero | 20 Boquillas de retorno al Spa |
2.2.2. Circuito de recirculación en Spa con Skimmer

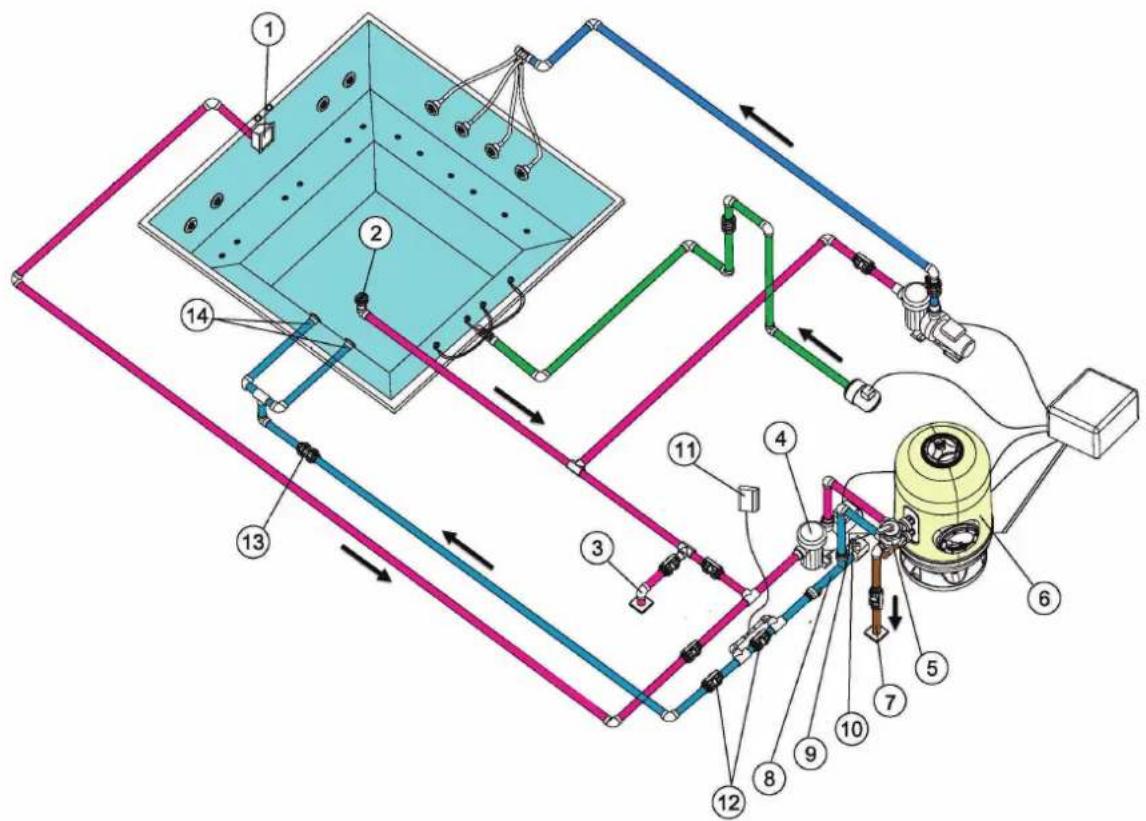

Esquema recirculación Spa con Skimmer.
| 1 | Skimmer 8 Calefacción eléctrica | ||
| 2 | Sumidero 9 Sonda de Temperatura | ||
| 3 | Desagüe del Spa 10 Flow detector | ||
| 4 | Bomba de filtración 11 Ozonizador | ||
| 5 | Válvula selectora 12 Válvula de paso | ||
| 6 | Filtro 13 Válvula anti-retorno | ||
| 7 | Desagüe del filtro 14 Boquillas de retorno al Spa |
Los componentes elementales presentes en todos los circuitos de calefacción son:
Bomba de filtración.
Diseñada para efectuar el circuito de filtración y calefacción, reciclando el agua del Spa en, aproximadamente, 6 a 20 minutos. Aspira del Skimmer o Depósito de Compensación, impulsando el agua a través del filtro y del calentador eléctrico, por la boquilla de impulsión.
Intercambiador de calor eléctrico.
Este permite mantener la temperatura deseada. Se debe colocar en el circuito de filtración después del filtro, de forma que no pueda acumular burbujas de aire en su interior. El intercambiador de calor incorpora un termostato de seguridad con rearme manual. Este evita que se dañe el intercambiador de calor en caso que se ponga en funcionamiento sin circulación de agua.
Elemento que realiza la filtración, asegurando la correcta calidad del agua.
El tamaño de filtro se determina a partir de:
• Volumen del Spa.
- Tiempo de recirculación del agua.
- Velocidad de filtración.
- Superficie de filtración.
Detector de caudal.
Dispositivo de seguridad diseñado para que impida el funcionamiento del intercambiador de calor con ausencia de caudal de agua en el circuito de filtración.
2.3. Circuito de masaje de agua

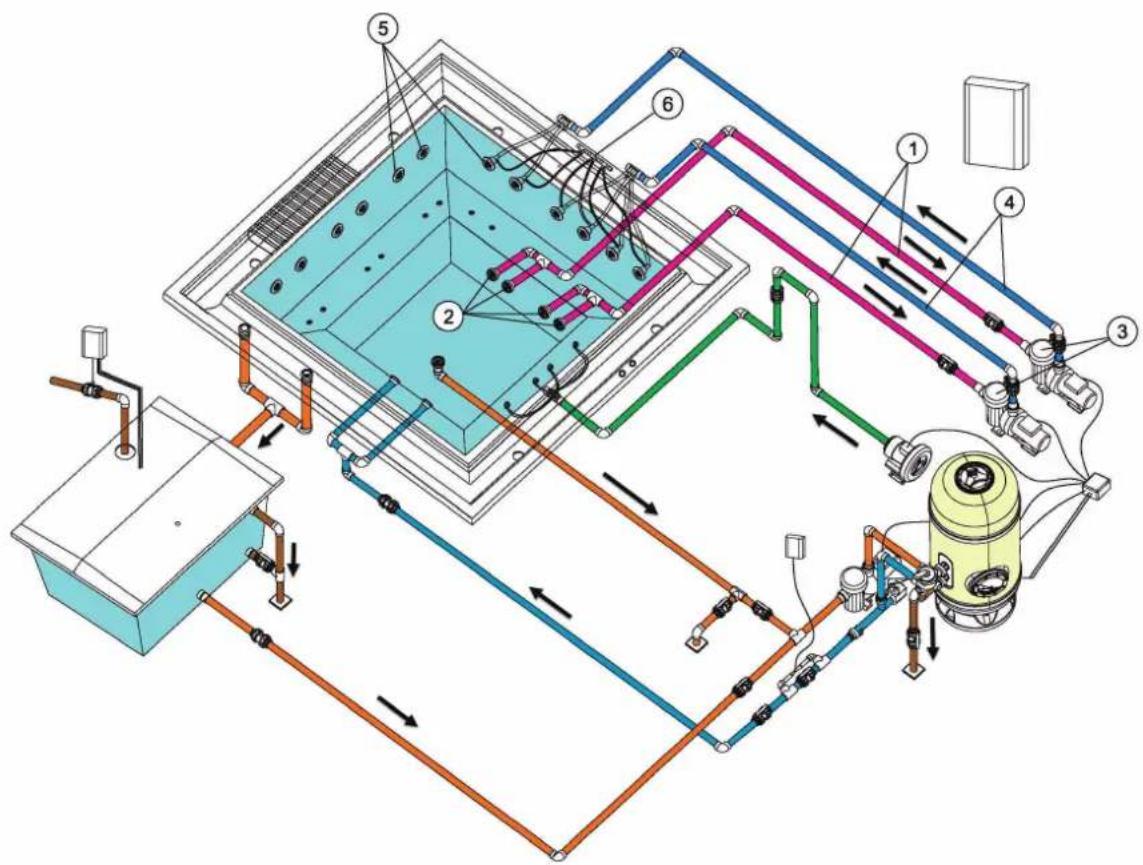

Esquema Masaje Agua Spa.
1 Circuito de Aspiración 4 Circuito de impulsión de agua
2 Sumideros Aspiración del Spa 5 Jets de masaje
3 Bomba de masaje 6 Circuito de aspiración de aire
El agua es aspirada por la bomba de masaje a través de los sumideros y se impulsa, de retorno al Spa, a través de los jets a alta velocidad.
En un mismo Spa puede haber varios circuitos de masaje accionados cada uno de ellos por una bomba de masaje. Dependiendo del Spa y el número de jets que posea, podremos tener una, dos o incluso tres bombas de masaje.
Para potenciar el masaje de agua se realiza una conexión con una toma de aire ambiente. De este modo, en circular el agua por los jets, por efecto Venturi, se succiona aire y se produce la mezcla aire-agua resultando un masaje más intenso.
2.4. Circuito de masaje de aire


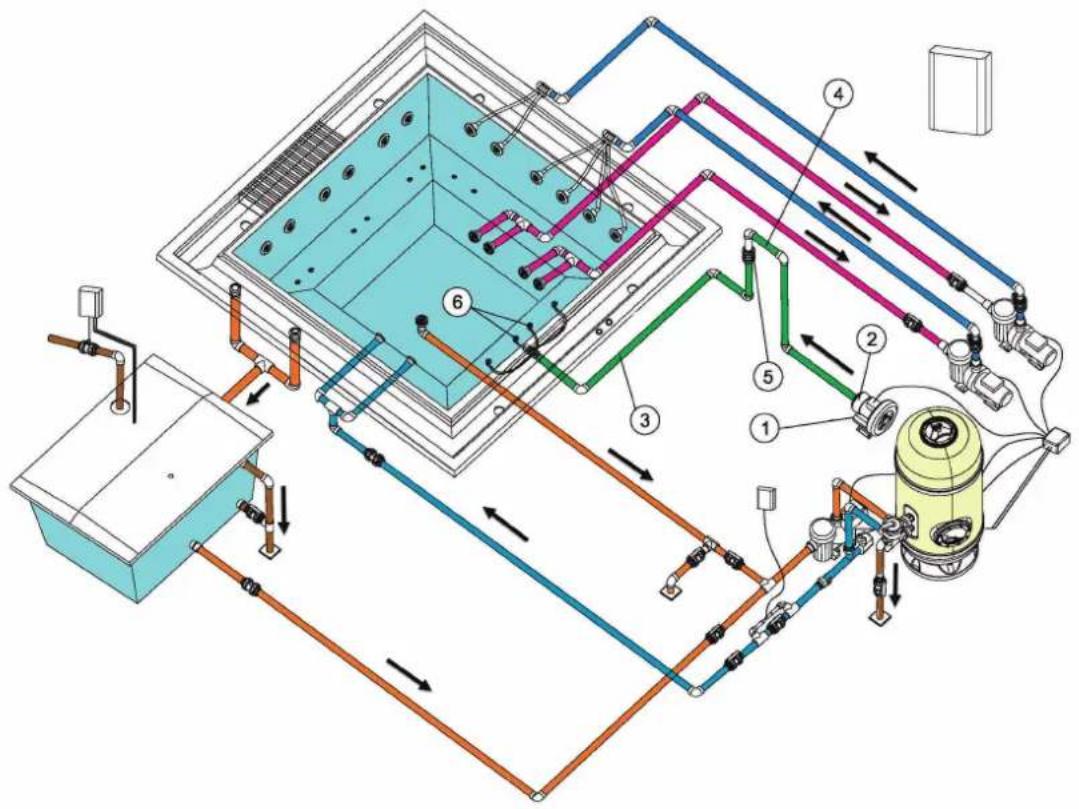

Esquema Masaje Aire Spa.
1 Aspiración de Aire 4 Sifón de protección
2 Bomba soplante 5 Válvula anti-retorno
3 Circuito de impulsión de agua 6 Boquillas de inyección de aire
Bomba soplante de uso continuo para Kit Compacto de instalaciones de uso público. De forma standard funcionan con corriente eléctrica de 400 V AC III.
Circuito de aire.
El circuito de aire, tiene como misión la impulsión de aire, desde la bomba soplante al Spa. La distribución del aire en el interior del Spa, se efectúa a través de una serie de boquillas soplantes que se encuentran en el fondo o en los asientos del Spa.
3. INSTALACIÓN - REGLAS A SEGUIR
3.1. Ubicacion y instalación del spa.
La manipulación del Spa debe ser muy cuidadosa y controlada por varias personas. Nunca se debe sujetar el Spa por las tuberías.
El Spa debe instalarse siguiendo los siguientes criterios.

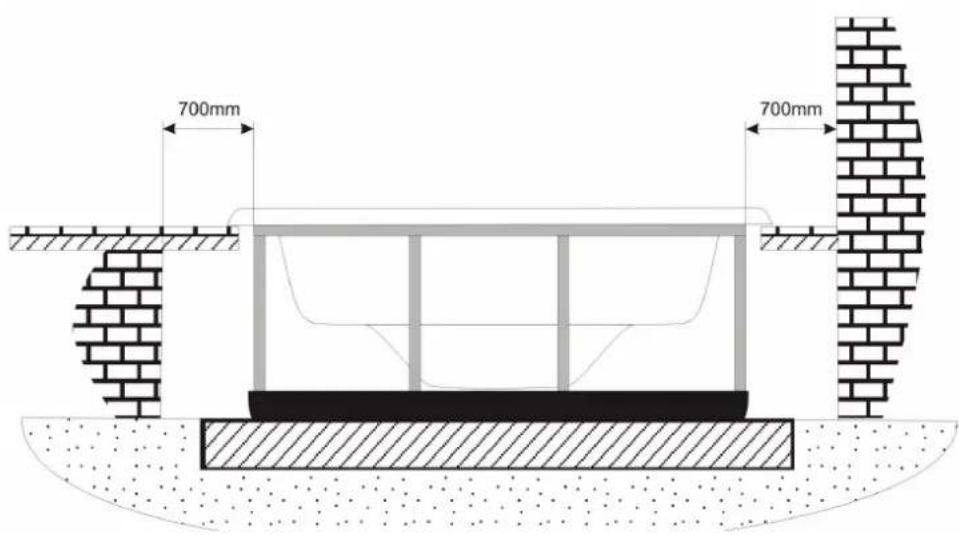

Tanto debajo del Spa como alrededor del mismo (en un perímetro mínimo de un metro) no se debe ubicar ni utilizar ningún material que no sea totalmente resistente a la humedad y al agua. La garantía del Spa no cubre ningún desperfecto de materiales, objetos ornamentales o decorativos que puedan deteriorarse debido a inundaciones o humedad del ambiente.
El Spa tiene que estar ubicado en un entorno debidamente adaptado y apto para soportar humedades y condensaciones importantes. De no ser así, la garantía no cubrirá los desperfectos materiales ni personales.
Es imprescindible prever un desagüe debidamente dimensionado para poder desalojar el agua que pudiera quedar debajo del Spa.
La base donde se instalará el Spa debe estar dimensionada para soportar el peso propio del Spa, del agua del mismo y de los usuarios. De no ser así, la garantía no cubrirá nunca los desperfectos. Consultar la normativa de edificación vigente.
Previo a la instalación si usted cree que por alguna razón es posible que tenga que extraer el Spa de su emplazamiento inicial, deberá tener en cuenta este factor y evitar tener que romper obra y tuberías en caso de llevarse a cabo el desmantelamiento. La garantía no incluye la reparación de dichos desperfectos.
A continuación se dan unos consejos básicos de cómo realizar una cimentación; en cualquier caso, se deberá cumplir la normativa de edificación vigente.


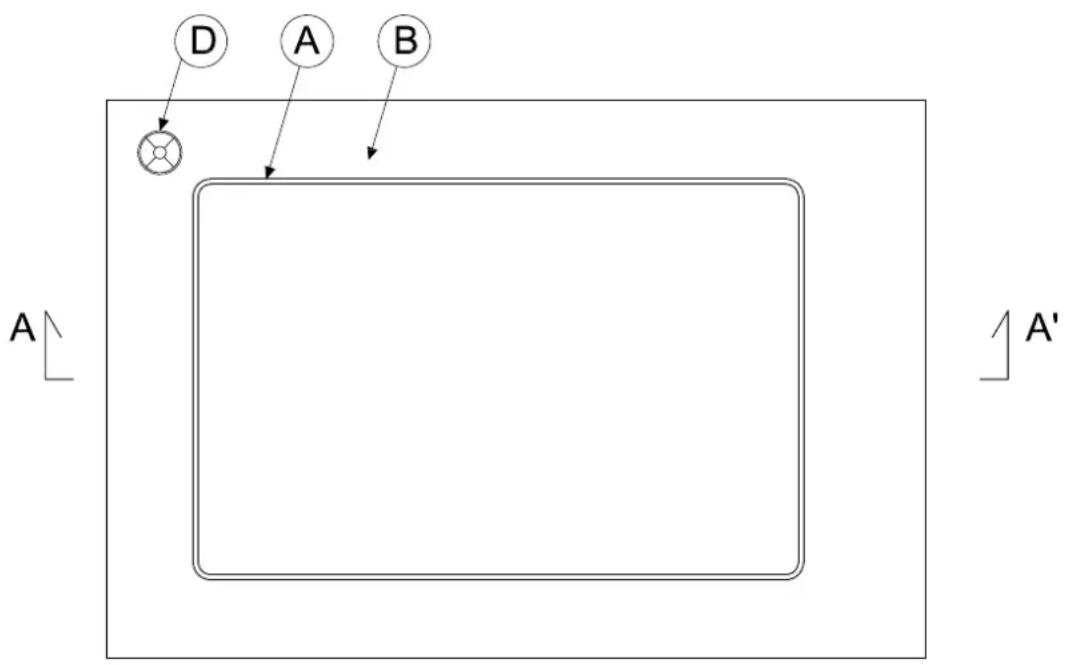

Esquema Cimentación.
Todas las dimensiones en mm.
A) Contorno del Spa.
B) Losa de hormigón armado.
C) Barras de refuerzo equidistantes en ambas direcciones.
D) Desagüe del cubículo.


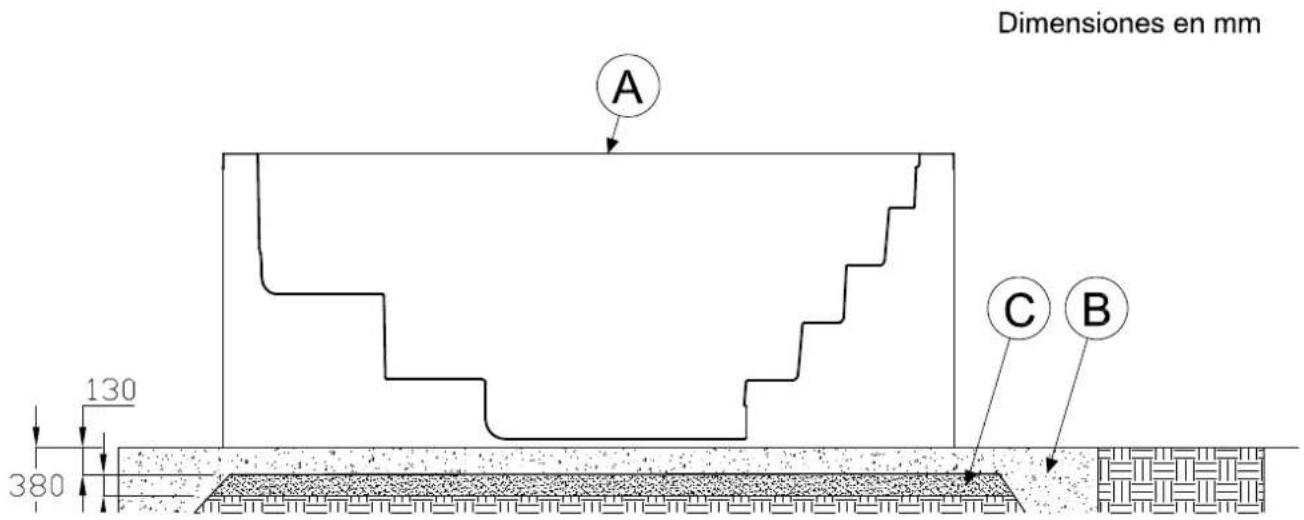

Dimensiones en mm A C B 130 380A: Losa de hormigón
B: Varilla de acero
C: Arena compactada
Todas las dimensiones en mm.
Detalle Cimentación.
El Spa se suministra con una estructura metálica para facilitar su instalación. Esta estructura tiene varios puntos de apoyo. Antes de llenar el Spa, estos puntos de nivelación deben de regularse para que todos, estén en contacto con el suelo.

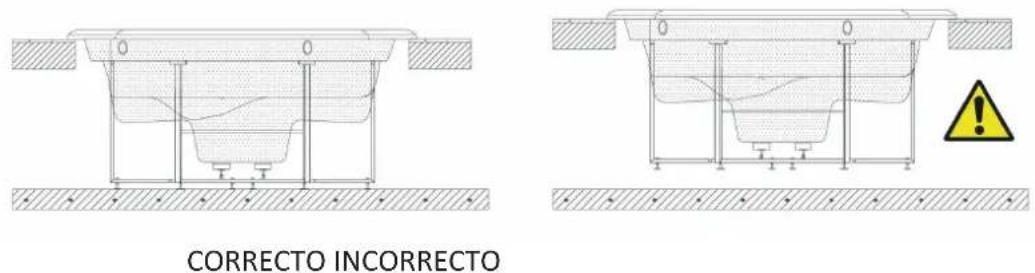

INCORRECTO

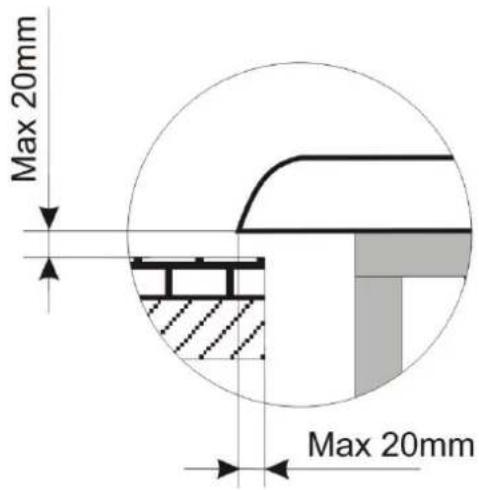

Fig. 1 Esquema regulación altura Spa.

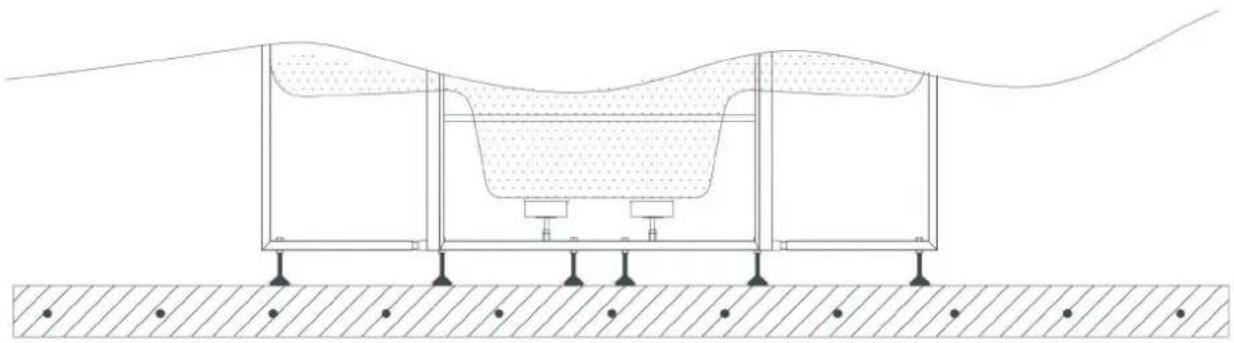

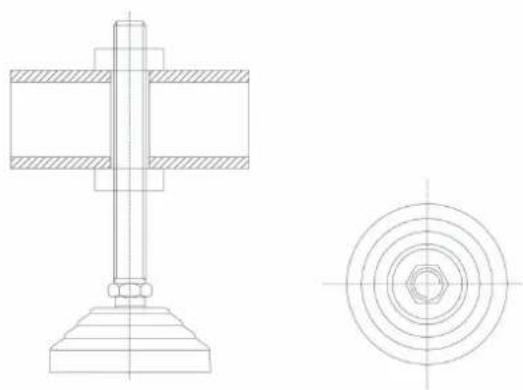

Detalle soporte de regulación.

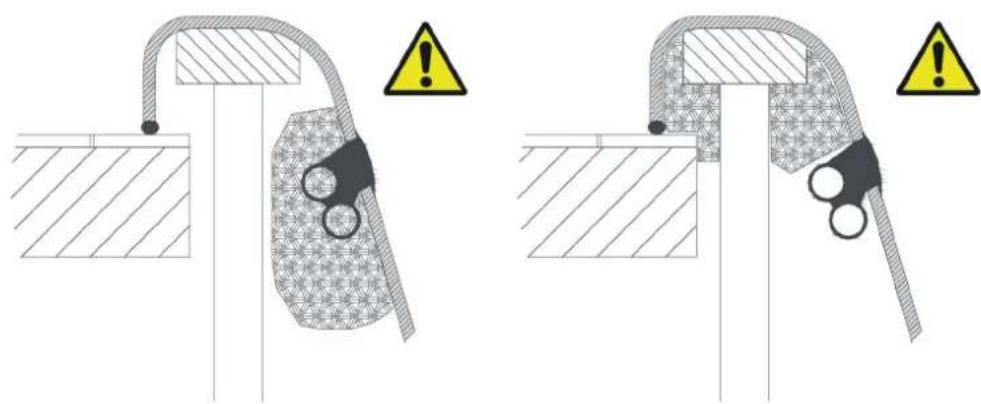

El Spa debe sustentarse totalmente por la estructura de soporte, nunca se puede sostener por el perfil superior, de lo contrario la posible flexión acabaría por romper el casco del Spa.
Para sellar la pestaña del Spa a la obra, utilizar una silicona elástica especial para instalaciones acuáticas.
Esquema Distancia mínima alrededor del Spa
No rellenar nunca el perfil superior del Spa con Cemento u otro material que pudiera tener una dilatación / contracción distinta a la del casco. El Spa acabaría agrietándose.
Nunca hormiguear las tuberías o accesorios del Spa.
3.2. Puesta en marcha
Con el diferencial principal en posición OFF, limpiar el casco del Spa para evitar que partículas de la obra sean absorbidas hacia los componentes o circuitos y los obstruyan. Abrir todas las válvulas del equipo excepto la del desagüe.
a) Spa's con Desbordante y Depósito de compensación:
Llenar el Spa habiendo abierto la válvula de llenado del Spa hasta que el agua sobrepase de 5 a 8 cm el nivel SMAX del depósito de compensación. Importante: Al poner en marcha por primera vez el equipo de filtración, el nivel del agua en el depósito de compensación bajará notablemente. Esto es debido a que la tubería que va del depósito de compensación al Spa, al filtro y a la bomba prácticamente están llenos de aire.
b) Spas con Skimmer:
Esperar 15 minutos e inspeccionar todas las conexiones, para verificar si hay algún tipo de fuga. Facilitar corriente eléctrica al armario mediante su diferencial principal (posición ON). Poner en marcha la bomba de filtración, la de masaje y la de aire y verificar que no tengan fugas por las tuberías y elementos de unión tras 30 minutos de funcionamiento.
Parar la bomba de filtración y llenar el filtro de agua hasta la mitad para proceder al llenado de la arena (el tipo de arena que se debe utilizar se especifica en el Manual del Filtro adjunto al Kit Compacto). Colocar la válvula selectora del filtro con la maneta en posición de lavado. Accionar manualmente la bomba de filtración; efectuar un lavado en el filtro de aproximadamente 2 minutos, parar la bomba y colocar la maneta en posición de enjuague, accionar nuevamente la bomba y efectuar el enjuague durante 15 segundos aproximadamente.
Detener la bomba y cambiar la maneta en posición de filtración. Rellenar nuevamente el Spa. Programar el termostato a temperatura deseada. Consultar el manual del Kit Compacto. (Llegar hasta la temperatura deseada después del llenado del Spa puede tardar varias horas). Programar el reloj de filtración. (Dirigirse al Manual del Kit Compacto).
Accionar en el Armario eléctrico principal los interruptores de masaje y calefacción. El interruptor de filtración colocarlo en la posición deseada y el Spa comenzará a funcionar efectuando el ciclo de filtración y calefacción. Una vez efectuadas estas verificaciones, cumplimentar la hoja de Garantía adjunta el producto y reenviarla al fabricante.
Los jets también pueden regular la intensidad del caudal al abrir y cerrar el paso de agua. Para ello, proceder de la siguiente manera:
4. MANTENIMIENTO
4.1. Mantenimiento del acrilico
Cuidado fácil para una superfície elegante:
- Use limpiadores comunes para uso general. Para el cuidado y limpieza normal use un trapo blando o una esponja con un poco de jabón y agua. Aclárelo bien y séquelo con un paño limpio y seco. Si usa un limpiador casero asegúrese de que está recomendado para acrílico por el fabricante.
- Nunca use limpiadores abrasivos.
- No permita que la superficie de acrílico esté en contacto con cetonas o ésteres tales como la acetona, acetatos (tipo quitaesmaltes, esmalte de uñas o limpiadores en seco) o cualquier disolvente orgánico con cloro, barnices, gasolina, solventes aromáticos, etc.
- Quite el polvo, barrillos y suciedad seca con un trapo suave humedecido.
- Limpie la grasa, aceites, pinturas y manchas de tinta con alcohol-isopropileno y séquelo con un paño seco y limpio.
- Evite usar cuchillas o cualquier otro tipo de instrumentos afilados que puedan rayar la superficie. Pequeñas rascadas pueden quitarse aplicando una fina capa de pasta de cera de automoción y puliéndola ligeramente con un trapo limpio.
Una vez a la semana limpiar la parte no sumergida en el agua del spa, con un abrillantador para Spas de calidad.
Recuerde no dejar nunca el Spa sin cubierta y vacío expuesto al sol, ya que podría sufrir daños que no cubre la garantía.
4.2. Mantenimiento en periodos de no utilización o ausencia
PERIODOS CORTOS (3-5 DÍAS)
- Ajustar el pH y tratar el agua (ver apartado Mantenimiento del agua).
- Cubrir el Spa.
- A la vuelta, reajustar el pH y tratar de nuevo el agua.
PERIODOS LARGOS (5-14 DÍAS)
- Programar la temperatura a su nivel más bajo.
- Ajustar el pH y tratar el agua (ver apartado Mantenimiento del agua).
- Cubrir el Spa.
- A su retorno, restablecer la temperatura a su punto deseado, y reajustar el pH y tratar de nuevo el agua.
PREPARACIÓN PARA EL PERIODO DE INVIERNO
En caso de no utilización del Spa, durante periodos de invierno o muy prolongados debe realizar las siguientes operaciones:
- Desconectar el equipo eléctrico.
• Vaciar el Spa de agua. - Dejar la válvula de desagüe abierta.
- Limpiar y secar el Spa.
- Cubrir el Spa.
No se debe dejar el Spa con agua, y sin conexión eléctrica en el exterior a temperaturas inferiores a 0°C, pues se podrían congelar las tuberías y dañar el Spa.
Es necesario cumplir con la Directiva vigente en cada país contra Legionela. Toda la responsabilidad de su cumplimiento recae sobre el propietario del Spa.
4.3. Mantenimiento del agua
El mantenimiento del agua es uno de los puntos donde el usuario debe prestar mayor atención, debido a su importancia. Este mantenimiento dependerá del contenido mineral del agua utilizada, de la frecuencia de uso del Spa, y del número de personas que lo utilicen.
Existen tres puntos fundamentales para el mantenimiento del agua:
• FILTRACIÓN DEL AGUA
• ANALISIS QUÍMICO Y CONTROL DEL PH
• DESINFECCION DEL AGUA
4.3.1. Seguridad en el uso de productos químico
Antes de utilizar cualquier producto químico, lea detenidamente las indicaciones de uso de la etiqueta del producto.
IMPORTANT
- Se aconseja que sea siempre la misma persona la que utilice los productos químicos. Mantenga estos productos fuera del alcance de los niños.
- Eche al agua las cantidades exactas especificadas. Ni en exceso ni en defecto.
- Mantenga los envases cerrados, en lugares secos y bien ventilados.
- No inhale los productos químicos, ni permita que entren en contacto con los ojos nariz o boca. Lávese las manos después de su uso.
- Siga las indicaciones de emergencia descritas en la etiqueta del producto, en caso de accidente o ingestión del mismo.
- No fume durante la manipulación de estos productos. Pueden ser inflamables.
- Almacene estos productos en un lugar adecuado.
- No mezclar los productos entre sí. Añadir en el agua primero uno y a continuación otro para evitar posibles reacciones entre ellos.
- No echar los productos químicos al agua, mientras haya personas en el interior del Spa.
4.3.2. Ajuste del pH
Se recomienda un índice de pH entre 7,2 y 7,6.
El nivel de pH mide la acidez y alcalinidad. Valores por encima de 7 son alcalinos; y por debajo de 7 son ácidos.
Es muy importante mantener un correcto nivel del pH tanto para el buen funcionamiento del desinfectante como para evitar corrosiones o incrustaciones en el Spa.
Si el nivel de pH es muy bajo, los efectos son los siguientes:
- El desinfectante se disipará rápidamente.
- El equipo del Spa puede empezar a tener corrosión.
- El agua puede empezar a producir irritaciones en los bañistas.
Si el nivel de pH es muy alto, los efectos son los siguientes:
- El desinfectante es menos efectivo.
- Aparecerán incrustaciones en el acrílico y en el equipo.
- El agua puede volverse turbia.
- Los poros del cartucho filtrante pueden obstruirse.
Comprobar el pH del agua con el estuche analizador de pH, diariamente.
Si el pH está por encima de los índices utilizar pH MINOR SPA. Espere dos horas antes de volver a hacer el test del pH.
Cuando el índice de pH esté ajustado, a los valores arriba indicados, proceder al siguiente punto.
4.3.3. Desinfección del agua
La desinfección del agua es de suma importancia para destruir algas, bacterias y organismos que puedan crecer en el agua. Por el contrario una acción desinfectante excesiva puede producir irritaciones en la piel y en los ojos.
El desinfectante adecuado para el agua de su Spa es el BROMO EN TABLETAS. Este producto se coloca en el pre-filtro, para su disolución gradual.
Compruebe el nivel de bromo residual utilizando el estuche analizador de Br, diariamente.
Se recomienda un nivel de bromo residual entre 2,2 y 3,3 ppm.
En el caso de usar Cloro, para que éste sea efectivo, deberá mantener una concentración de Cloro Residual Libre entre 0.5 y 1.5 ppm.
4.3.4. Uso de productos especiales
Además de los productos para mantener el pH y el nivel de desinfectante, existen otros, formulados especialmente para su uso en Spas, que le ayudarán a mantener el agua y la instalación en perfectas condiciones.
- ANTICALCÁREO-SPA: Evita la precipitación de las sales de calcio (incrustaciones), sobre todo en aguas duras. Este producto se adiciona semanalmente y cada vez que se renueva el agua.
- ALGICIDA-SPA: Este algicida previene el crecimiento de las algas en el agua del Spa. Este producto se adiciona semanalmente y cada vez que se renueva el agua.
- ANTIESPUMANTE-SPA: Debido a la agitación del agua y a las grasas presentes en el agua, a menudo se forma espuma. Cuando se observa una presencia importante de espuma en agua, elimínela con el Antiespumante-Spa.
- DESENGRASANTE-SPA: Para eliminar los cercos de suciedad y grasas que se forman en las paredes del Spa. Para utilizar este producto se aconseja vaciar el Spa de agua, y aplicar el desengrasante con una esponja sobre las zonas a limpiar. Enjuague seguidamente con mucho agua.
4.3.5. Generador de Ozono (Sólo para Spas con esta opción)
El ozono, O_3 , es un compuesto químico de carácter oxidante y muy eficaz en la desinfección del agua. Su principal ventaja es que no deja residuos químicos y es inodoro.
La capacidad desinfectante se basa en su potencial oxidante, el cual, conduce a la eliminación de la materia orgánica que pudiese haber en el agua.
Para producir el ozono se cuenta con un ozonizador, que, mediante electricidad, produce iones de ozono a partir del oxígeno ambiente, este proceso se produce automáticamente y el producto generado se inyecta por las boquillas de retorno de filtración; de modo que no es necesaria la acción de ningún mecanismo por parte del usuario para su generación.
El agua es recogida por el rebosadero, los sumideros o el skimmer, por la absorción que ejerce la bomba de filtración.
Seguidamente, pasa por el intercambiador de calor y en la salida de éste se le inyecta el ozono. El agua se distribuye por el retorno de filtración.
El tratamiento con ozono no excluye el uso de otros productos químicos como Bromo o Cloro.
El ozono se considera un proceso complementario a los anteriores, reduciendo, de esta forma, el consumo de Bromo o Cloro.
4.3.6. Guía rápida de aplicación de los productos químicos
| Motivo de su utilización Cantidades por m ^3 de agua Frecuencia de uso | |||
| PH MINOR SPA | Añadir en caso de que el test de PH esté por encima de los valores admisibles (7.2-7.6 ppm). | Añadir según recomendación del fabricante del producto químico. | Analizar diariamente el pH con el Test de pH. |
| PH MAJOR SPA | Añadir en caso de que el test de pH esté por debajo de los valores admisibles (7.2-7.6 ppm). | Añadir según recomendación del fabricante del producto químico. | Analizar diariamente el pH con el Test de pH. |
| BROMO EN TABLETAS | Añadir en caso de que el test de Br esté por encima de los valores admisibles (3-5 ppm). | Añadir según recomendación del fabricante del producto químico. | Añadir diariamente el Br. con el Test de Br. |
| ANTICALCÁREO | Evitar precipitación de las sales de calcio (incrustaciones). | Añadir según recomendación del fabricante del producto químico. | Una vez por semana, y cada vez que se renueva el agua. |
| ALGIDICA SPA | Previene el crecimiento de algas en el agua. | Añadir según recomendación del fabricante del producto químico. | Una vez por semana, y cada vez que se renueva el agua. |
| DESENGRASANTE | Eliminar cercos de suciedad en paredes del Spa. | Frotar con una esponja, y enjugar seguidamente con abundante agua. | Cuando se observe suciedad en las paredes del Spa. |
| ANTIESPUMANTE | Presencia de espuma en el agua. | Añadir según recomendación del fabricante del producto químico. | Cuando aparezca espuma en el agua. |
| Problemas Motivos Soluciones | ||
| No se activa ningún elemento. | Diferencial en posición OFF. | Activar diferencial a ON. |
| No se activa ninguna bomba ni calefacción. | Interruptor maniobra en posición OFF. | Activar interruptor maniobra a ON. |
| FILTRACIÓN | ||
| Bajo caudal de agua durante la filtración. | Filtro obstruido o sucio. Efecturar el lavado del filtro. | |
| No se acciona la bomba de filtración. Bomba de filtración estropeada. Revisar la bomba / Cambiar escobillas. | ||
| Contactor estropeado o con conexión deficiente. | Instalador: Revisar cables conexión. Cambiar contactor. | |
| Magneto-térmico mal regulado. Ajustar magneto-térmico según consumo del motor. | ||
| Magneto-térmico estropeado. Cambiar magneto-térmico. | ||
| Selector de la bomba en posición paro. Cambiar a manual o automático. | ||
| MASAJE AGUA | ||
| No se acciona la bomba de masaje. Tubito*/ cable de transmisión de señal desconectado. | Conectar el tubito* / cable. | |
| Bulbo de aire del pulsador deteriorado.* | ||
| Bomba estropeada. Revisar la bomba / Cambiar escobillas. | ||
| Contactor estropeado o con conexión deficiente. | ||
| Magneto-térmico mal regulado. Ajustar magneto-térmico según consumo del motor. | ||
| Magneto-térmico estropeado. Cambiar magneto-térmico. | ||
| Interruptor general de masaje en OFF. | ||
| Poco caudal de aire en los jets. Sale agua por el Venturi. | Venturis cerrados y obstruidos. | Abrir Venturis. |
| Eliminar obstrucciones. | ||
| Frontal de Jet mal colocado. | Revisar jets. | |
| MASAJE AIRE | ||
| No se acciona la bomba de masaje. Tubito*/ cable de transmisión de señal desconectado. | Conecte el tubito* / cable. | |
| Bulbo de aire del pulsador deteriorado.* | ||
| Bomba estropeada. Revisar la bomba / Cambiar escobillas. | ||
| Contactor estropeado o con conexión deficiente. | ||
| Magneto-térmico mal regulado. Ajustar magneto-térmico según consumo del motor. | ||
| Magnetotérmico estropeado. Cambiar magneto-térmico. | ||
| Interruptor general de masaje en OFF. | ||
Problemas Motivos Soluciones
INTERCAMBIADOR DE CALOR
El termostato no marca la temperatura correctamente.
Sonda de temperatura mal colocada. Colocar la sonda en su alojamiento.
Sonda de temperatura defectuosa. Cambiar la sonda.
Control de temperatura defectuoso. Cambiar el control.
No se calienta el agua.
Resistencia mal cableada / defectuosa.
Revisar cableado resistencia / Cambiar resistencia.
Contactor estropeado o con conexión deficiente.
Instalador: Revisar cables conexión. Cambiar contactor.
Magneto-térmico estropeado. Cambiar magneto-térmico.
Interruptor del intercambiador en OFF. Activar interruptor a ON.
Flujostato mal cableado / defectuoso. Revisar cableado flujostado / Cambiar flujostato.
Termostato de seguridad ha detectado T>65°C.
Rearmar termostato de seguridad.
* Solo en caso de pulsadores neumáticos.
6. RECICLAJE Y MEDIO AMBIENTE
Su Spa incorpora material eléctrico y/o electrónico, es por ello que, al final de su vida útil, debe ser tratado adecuadamente como un residuo especial.
Contacte con sus autoridades locales para conocer el procedimiento de recogida y tratamiento de residuos con material eléctrico y electrónico.
7. DECLARACIÓN DE CONFORMIDAD
IBERSPA, S.L.
Av.Pla Urgell 2-8
25200-Cervera (LLEIDA)
SPAIN
E PRODUCTOS: NL PRODUKTEN:
DECLARACION DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a : Directiva EN 263:2008.
Todas las dimensiones en mm.
DECLARACION DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a : Directiva EN 263:2008.
DECLARACION DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a : Directiva EN 263:2008.
DECLARACION DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a : Directiva EN 263:2008.
Permutador de calor eléctrico.
DECLARACION DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a : Directiva EN 263:2008.
DECLARACION DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a : Directiva EN 263:2008.
