Marca	AstralPool
Modelo	Silkflow waterfall
Tipo de producto	Cascada decorativa para piscina
Longitudes disponibles	300 mm, 600 mm, 900 mm, 1200 mm, 1800 mm, 2400 mm
Caudal recomendado	50 l/min/m para 300 mm, 100 l/min/m para 600 mm, 150 l/min/m para 900 mm, 200 l/min/m para 1200 mm
Altura de instalación recomendada	300 mm sobre el agua para los modelos hasta 600 mm ; 300 mm para los modelos de 900 a 2400 mm
Diámetro de tubería recomendado	PVC 50 mm mínimo
Bomba típica requerida	0,5 HP para 300-600 mm, 0,75 HP para 900-1200 mm
Alimentación	Ninguna (requiere bomba externa)
Función principal	Crear un efecto de cascada estético en la piscina
Material	No especificado (probablemente plástico o resina)
Instalación	Muesca en la pared, nivelación, soporte trasero, uso de mortero
Protector de junta incluido	Sí, para proteger la salida durante la instalación
Control del caudal	Instalación de una llave de paso de dos vías recomendada
Garantía	12 meses limitada contra defectos de material y ensamblaje
Mantenimiento	Usar un filtro aguas arriba para evitar residuos, verificar el protector de junta
Precauciones	No fijar al acero de armadura; no usar para soportar pesos importantes
Compatibilidad	Agua filtrada y desinfectada

Preguntas frecuentes - Silkflow waterfall ASTRALPOOL

¿Qué diámetro de tubería se recomienda para la instalación de la Silkflow waterfall?

Se recomienda usar una tubería de PVC de 50 mm de diámetro para todas las instalaciones, especialmente si el caudal supera los 200 l/min o la longitud de tubería excede los 20 metros.

¿Qué bomba debo elegir para mi cascada Silkflow?

La elección de la bomba depende de la longitud de su cascada: para 300 mm, una bomba de 0,5 HP (50 l/min); para 600 mm, 0,5 HP (100 l/min); para 900 mm, 0,75 HP (150 l/min); y para 1200 mm, 0,75 HP (200 l/min).

¿Debo instalar una llave de paso de control?

Sí, se recomienda encarecidamente instalar una llave de paso de dos vías a la salida de la bomba para controlar el caudal y reducir los riesgos de daños durante la puesta en servicio.

¿A qué altura debo instalar la cascada sobre el agua?

La altura recomendada es de 300 mm para los modelos hasta 600 mm y de 300 mm también para los modelos de 900 a 2400 mm. El ancho de la cascada disminuye naturalmente al caer.

¿Cómo nivelar la cascada durante la instalación?

Use un nivel y compactadores si es necesario. Asegúrese de que los bordes de los salientes estén nivelados con la superficie acabada de la pared. Coloque una pieza de madera sobre la cascada y objetos pesados para mantenerla estable mientras fragua el mortero.

¿Cuál es la duración de la garantía de la Silkflow waterfall?

La garantía limitada es de 12 meses contra defectos de material y ensamblaje, a partir de la fecha de compra más 30 días para la instalación. No incluye daños indirectos.

¿Puedo instalar la cascada en una pared de ladrillo?

Sí, pero evite fijar la cascada al acero de armadura o al hormigón proyectado. Prevea una penetración sobre madera o poliestireno para evitar deformaciones debidas al secado del hormigón.

¿Qué hacer si el agua no fluye recto?

Verifique que la cascada esté instalada perfectamente nivelada. Una instalación torcida es la causa más frecuente de un flujo irregular.

¿Debo usar un filtro con la bomba?

Sí, es esencial equipar la tubería de la bomba con un filtro para evitar que los residuos entren en la cascada y obstruyan la salida.

¿Cómo mantener mi cascada Silkflow?

Asegúrese de que el agua esté filtrada y desinfectada permanentemente. Verifique regularmente el protector de junta y limpie el filtro aguas arriba. Siga las instrucciones de instalación para evitar deformaciones.

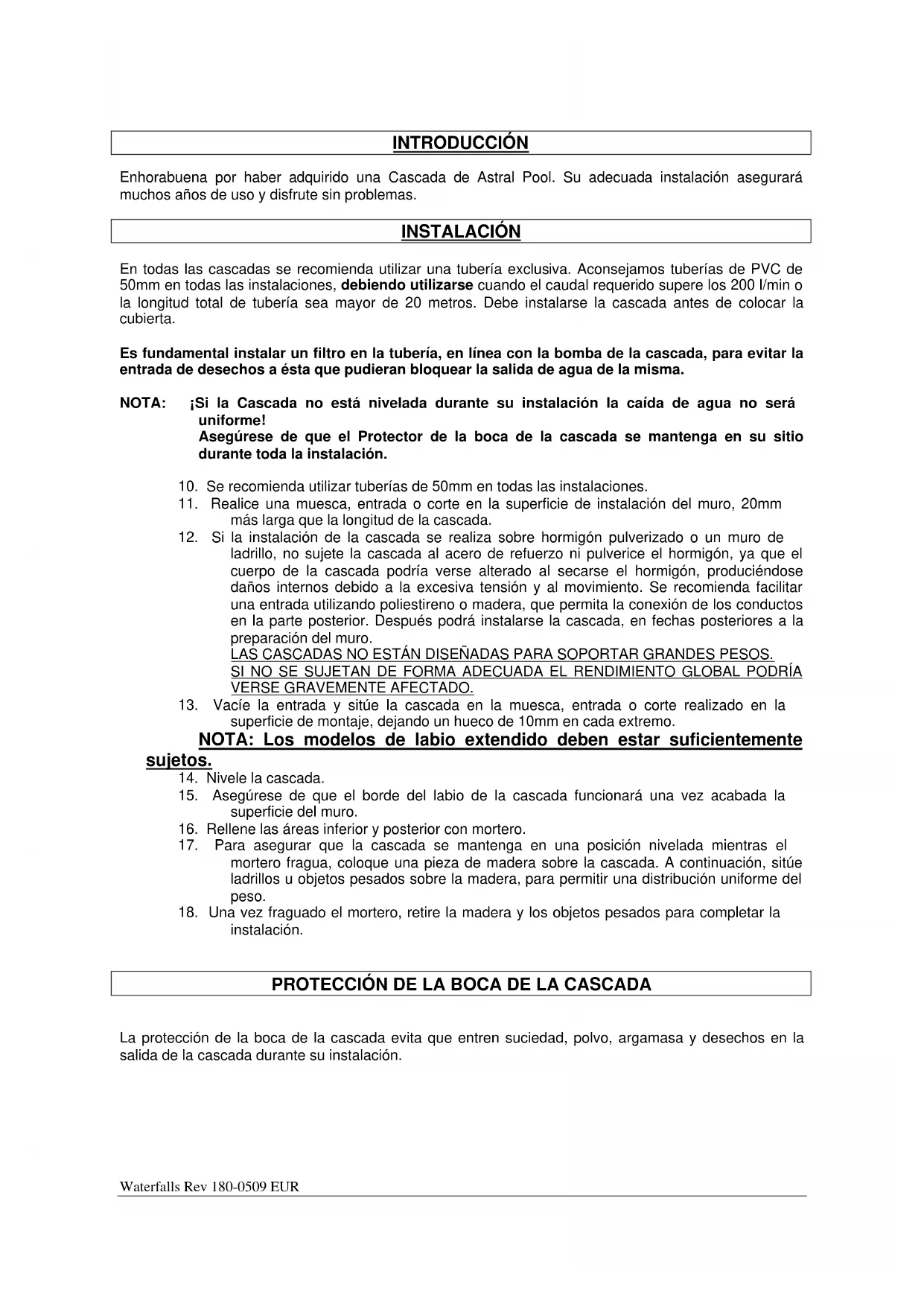

MANUAL DE USUARIO Silkflow waterfall ASTRALPOOL

Enhorabuena por haber adquirido una Cascada de Astral Pool. Su adequueda instalacion asegurar a muchos años de uso y disfrute sin problemas.

INSTALACION

En todas las cascadas se recomienda usar una tuberia exclusiva. Aconsejamos tuberías de PVC de 50mm en todas las instalaciones,ibiendoutilizarce cuando el caudalrequireido supere los2001/min o la longitudtotalde tuberiasea mayorde20metros.Debeinstalarsela Cascadaanste de colocar la cubierta.

Es fundamental instalar un bajo en la tuberia, en linea con la bomba de la cascada, para evaporar la entrada de desechos a esta que pudieran bloquear la calidad de agua de la mesma.

NOTA: Si la Cascada no está nivelada durante su instalacion la caida de agua no sera uniforme! Asegürese de que el Protector de la Boca de la cascada se mantenga en su situado durante toda la instalacion.

1. Se recomienda usar tuberías de 50mm en todas las instalaciones.
2. Realice una muesca, entrada o corte en la superficie de instalacion del muro, 20mm mas larga que la longitud de la cascada.
3. Si la instalación de la cascada se realiza sobre hormón pulverizado o un muro de ladrillo, no sujepte la cascada al acero de refuerzo ni pulverice el hormón, ya que el cuerpo de la cascada podría verse alterado al secarse el hormón, produciendose daños internos debido a la excessiva tensión y al movimiento. Se recomienda fácilar una entrada realizando poliestireno o madera, que permitta la conexión de los conductos en la parte posterior. Después PODRA instalarse la cascada, en fechas posteriores a la preparación del muro. LAS CASCADAS NO ESTÁN DISEÑADAS PARA SOPORTAR GRANDES PESOS. SI NO SE SUJETAN DE FORMA ADECUADA EL RENDIMIENTO GLOBAL PODRÍA VERSE GRAVEMENTE AFFECTADO.
4. Vacia la entrada y situe la cascada en la muesca, entrada o corte realizado en la superficie de montaje,øjando un hueco de 10mm en cada extremo.

NOTA: Los modelos de labio extendido deben estar suficientemente

sujetos.

1. Nivele la cascada.
2. Asegürese de que el borde del labio de la cascada funciona una vez acabada la superficie del muro.
3. Rellene las areas inferior y posterior con mortero.
4. Para asegurar que la cascada se mantenga en una posicion nivelada cuando el mortero fragua, colque una pieza de madera sobre la cascada. A continuacion, situé ladrillos u objetos pesados sobre la madera, para permitir una distribución uniforme del peso.
5. Una vez fraguado el mortero, retire la madera y los objetos pesados para completar la instalacion.

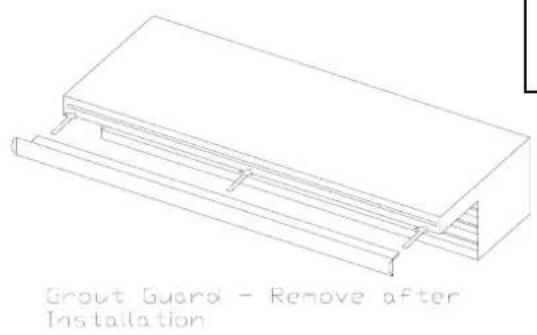

PROTECCION DE LA BOCA DE LA CASCADA

La proteccion de la boca de la cascada evita que entren sociedad, polvo, argamasa y desechos en la calidad de la cascada durante su instalacion.

Protector de la boca de la cascada—Retirar afterwards of the Installacion

SELECTION DE LA BOMBA

A continuación mostramos una guía sobre el tameno de bomba necesario para que su cascada funciona de forma eficiente y efectiva.

Longitud de la Cascada Silkflow	Flujo de Agua Necesario - l/min/m	Tamaño Típico de la Bomba – Hp
300mm	50
600mm	100
900mm	150
1200mm	200

Control de Flujo

Se debe instalar una valvula de dos vias en la calidad de la bomba de la cascada, en un area accesible, para controlar lacantidad de agua que sale de la misma. Elo permitirá además reducir el riesgo de daños en la puesta en marcha. Comiencemantiendola valvula medio abierta y reduzca o aumeinte dependiendo del efecto que deseee lograr en la cascada.

De forma natural, las cascadas se hacen mas estrechas a medida que caen. A continuacion damosunas recomendaciones sobre la altera a la que deben instalar su cascada sobre la superficie del agua.

A – Longitud de la Cascada	B – Ancho de la Cascada en la Superficie de la Piscina, a los l/min/m recomendedos	C – Altura recomendada para la Cascada	D – Distancia al Agua a los l/min/m recomendedos
300mm	200mm	300mm
600mm	500mm	600mm
900mm	800mm	900mm
1200mm	1100mm	900mm
1800mm	1700mm	900mm
2400mm	2300mm	900mm

GARANTÍA

Su Cascada AstralPool ha sido fabricada siguiendo los estandares más elevados. Cada cascada ha sido probada en humedo para asegurar su adecuado rendimiento y fiabilidad.

La Cascada AstralPoolieneuna garantia limitada de 12meses ante defectos materiales y de ensamblaje,acontardeslefechade la compras,mas30dias (para permitir su instalacion).

La garantía incluye la rectificación derialquier defecto de los materiales, o ensamblaje.Excluye
cualquier reparacion que sea necessitiesa en las estucturas contigues y de soporte.

La garantía solo sera正版a si el instalador inspecciona visualmente el producto antes de su instalación y considera que este se encuesta en adecuadas conditiones para su instalación. Astral Pool no asume贯穿una responsabilidad ante ningún tipo de dano que pueda derivar dearlo.

Astral Pool no accepts finguna responsabilitad ante ningun tipo de daño que pueda derivar de ello.

Limitaciones

La garantía no se aplicará y no se limita a ninguna parte o material que haya sufrido un accidente, negligencia o alteración, o que haya sido forzado o?sometido a un uso indebido, ya sea intencionada o accidentalmente. Astral Pool no asumirá, en absoluto,网通una responsabilidad ante ningún tipo de daño que dearlo derive. La garantía se aplicará únicamente a cataratas instaladas en las que el agua está filtrada y saneada.
