Tipo di prodotto	Sistema di dosaggio automatico per piscina
Marca	AstralPool
Modello	Floc System
Dimensioni (A x L x P)	234 x 162 x 108 mm
Peso	1 kg
Alimentazione	100-240 Vca, 50 Hz, 7 W
Contropressione massima	1,5 bar
Portata pompa	151,2 a 1512 ml/h
Modalità di dosaggio	Manuale, corrente (mA), impulsi, frequenza
Taratura	Automatica, regolazione -20% a +10% della portata nominale
Ingresso Flow	230 Vca, asservimento alla pompa di circolazione
Programmazione	Tramite tastiera, menu con password, lingue disponibili
Display	Schermo con parametri, allarmi e statistiche
Allarmi	Livello basso (Level Low), assenza portata (Flow Off), errore parametri (Parameter Error)
Avviamento	Interruttore 3 posizioni (OFF-ON-MOM)
Contenuto della confezione	Sistema, tubo aspirazione PVC (4m), tubo mandata polietilene (5m), tasselli, filtro aspirazione, valvola di non ritorno
Sicurezza	Scollegare prima dell'intervento, non mescolare prodotti chimici, tenere fuori dalla portata dei bambini
Manutenzione	Sciacquare con acqua pulita prima della conservazione, proteggere dal gelo
Riparabilità	Diagnostica integrata, possibilità di ripristinare i parametri predefiniti

Domande frequenti - Floc System ASTRALPOOL

Come installare il Floc System?

Fissare il contenitore al muro utilizzando i tasselli forniti. Collegare il tubo di aspirazione (PVC) all'ingresso e il tubo di mandata (polietilene) all'uscita. Installare la valvola di non ritorno sulla linea di iniezione. Collegare l'alimentazione 100-240 Vca e connettere l'ingresso Flow alla pompa di circolazione se presente.

Come programmare il dosaggio?

Premere contemporaneamente Enter e Esc per 5 secondi per accedere al menu. Inserire la password se impostata. Utilizzare le frecce per navigare e Enter per confermare. Impostare il setpoint dal 10 al 100% e scegliere la modalità di dosaggio (manuale, mA, impulsi o frequenza).

Come cambiare la lingua del display?

Nel menu di programmazione, selezionare Lingua e scegliere tra le lingue disponibili: francese, inglese, tedesco, spagnolo, italiano.

Cosa significa l'allarme 'Level Low'?

L'allarme 'Level Low' indica un livello basso di prodotto chimico nel serbatoio. Premere Enter per aprire il relè di allarme, quindi ripristinare il livello del prodotto.

Come effettuare una taratura?

Nel menu Avanzate, attivare la taratura. Posizionare un recipiente da 100 cc sotto l'uscita e avviare la taratura per 60 secondi. Il sistema regola la portata nominale dal -20% al +10%.

Quali sono le modalità di dosaggio disponibili?

Quattro modalità: Manuale (portata costante), mA (asservito a un segnale 4-20 mA), Impulsi (da un contatore d'acqua) e Frequenza (segnale in frequenza).

Come pulire e manutenere l'apparecchio?

Prima di un rimessaggio prolungato, pompare acqua pulita per sciacquare i tubi. Posizionare il supporto rullo a 45° ruotando in senso orario. Conservare al riparo dal gelo.

Cosa fare in caso di errore dei parametri?

Viene visualizzato l'allarme 'Parameter Error'. Premere Enter per ripristinare i parametri predefiniti. Se il problema persiste, eseguire una diagnostica tenendo premuti i tasti Freccia Su e Freccia Giù durante l'accensione.

Come ripristinare l'apparecchio ai parametri di fabbrica?

Spegnere lo strumento. Tenere premuti i tasti Freccia Su e Freccia Giù, quindi riaccendere. Lo strumento visualizza un messaggio; premere le frecce per evitare il ripristino o Enter per confermare la reimpostazione.

Qual è la pressione di iniezione massima?

La contropressione massima all'iniezione è di 1,5 bar. Superare questo valore può danneggiare l'apparecchio.

MANUALE UTENTE Floc System ASTRALPOOL

MANUALE D'INSTALLAZIONE

EN

DE

ES

FR

IT

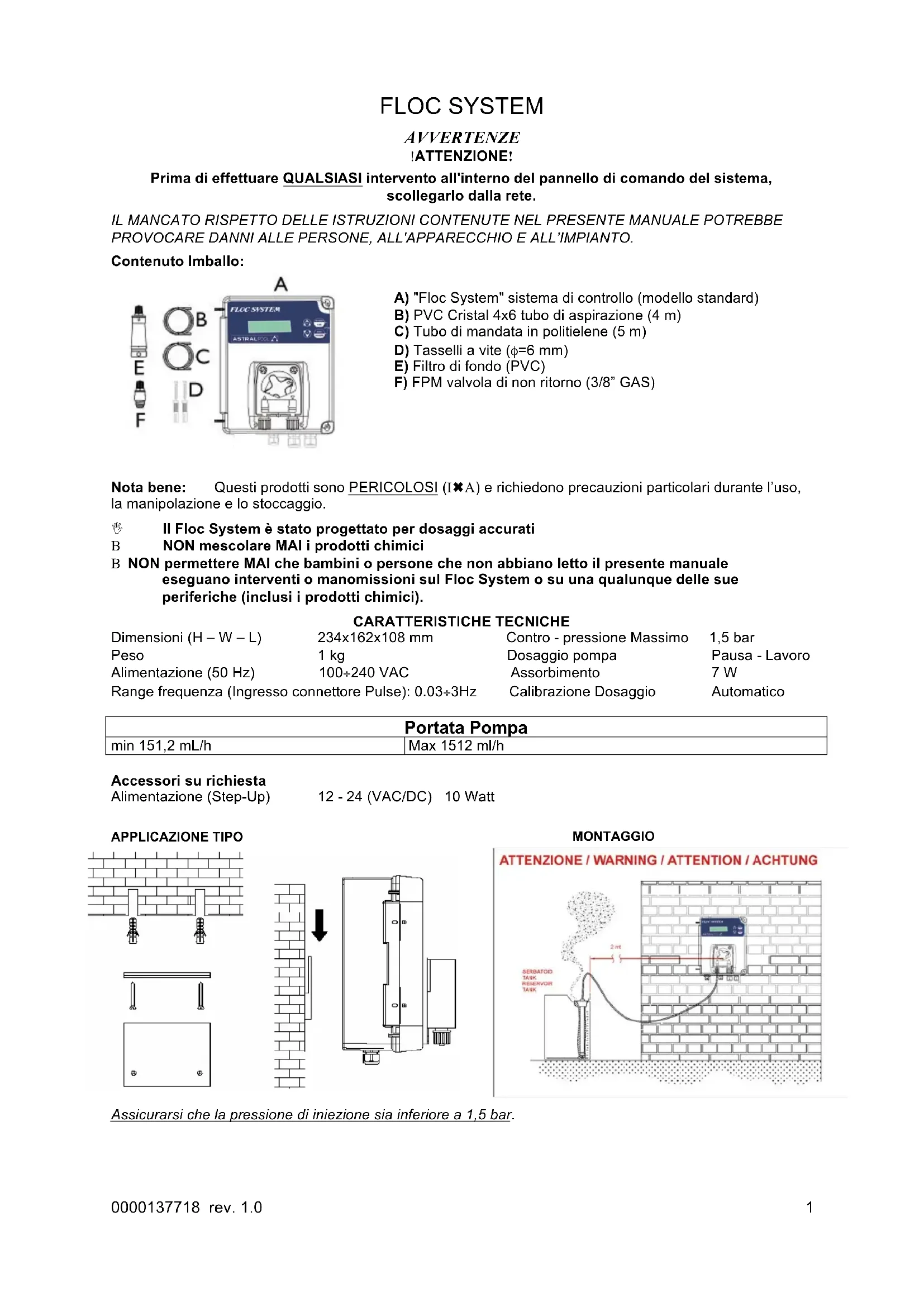

FLOC SYSTEM

WARNING ATTENTION!

AVVERTENZE!ATTENZIONE!

Prima di effettuare QUALSIASI intervento all'interno del pannello di lavoro del sistema, scollegarlo alla rete.

IL MANCATO RISPETTO DELLE ISTRUZIONI CONTENUTE NEL PRESENTE MANUALE POTREBBE PROVOCARE DANNI ALLE PERSONE, ALL'APPARECCHIO E ALL'IMPIANTO.

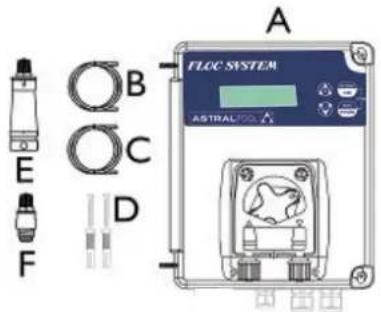

Contenuto Imballo:

A) "Floc System"istema di controllo (modello standard)
B) PVC Cristal 4x6 tubo di aspirazione (4 m)
C) Tubo di mandata in politielle (5m)
D) Tasselli a vite ( = 6mm)
E) Filtrodi fondo (PVC)
F) FPM valvola di non ritorno (3/8" GAS)

Note bene: Questi prodotti sono PERICOLOSI (IxA) e richiedono precauzioni particolari durante l'uso, la manipolazione e lo stoccaggio.

Il Floc System è stato progettato per dosaggi accurati
B NON mescolare MAI i prodotti chimici
B NON permettere MAI che bambini o persone che non abbiano fatto il presente manuale eseguano interventi o manomissioni sul Floc System o su una qualunque delle sue periferiche (inclusi i prodotti chimici).

CARATTERISTICETECNICHE

Dimensioni (H-W-L)	234x162x108 mm	Contro - pressione Massimo	1,5 bar
Peso	1 kg	Dosaggio pompa	Pausa - Lavoro
Alimentazione (50 Hz)	100÷240 VAC	Assorbimento	7 W
Range Frequenza (Ingresso connettore Pulse): 0.03÷3Hz		Calibrazione Dosaggio	Automatico

Portata Pompa

min 151,2 mL/h

Max 1512 ml/h

Accessorisurrichiesta Alimentazione (Step-Up)

Assicurarsi che la pressione di iniezione sia inferiore a 1,5 bar.

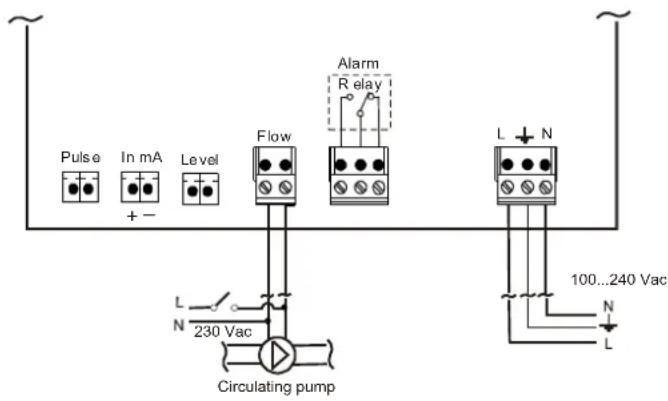

Connessione Elettrica:

Collegare il cavo di alimentazione alla rete di alimentazione generale e collegare in parallelo il connettore Flow alla pompa di ricircolo se presente sull'impiano; l'ingresso Flow (230 Vac) è legato alla funzione Flusso, se abilitata (ON) consente di attivare il dosaggio quando è presente il ricircolo dell'impianto.

Programmazione

Premendo contemporaneamente i tasti Enter e Esc per almeno 5 secondi si accede al menu di programmazione.

Se è stata impostata una password diversa da 0000 ilsystema richiede la password per acceder al menu di programmazione.

Al rilascio dei tasti il display visualizza:

Display	Impostazioni
Lingua Italiano	EN, FR, DE, ES, IT
Set Point 100 %	Si imposta il dosaggio in % da 10 a 100%
Avanzato	Con Avanzate si accede a cinque sottomù: • Config Input • Unita Set Point • Statistiche • Calibrazione • Flusso

Con il tasto Enter accedo al sottomenu.

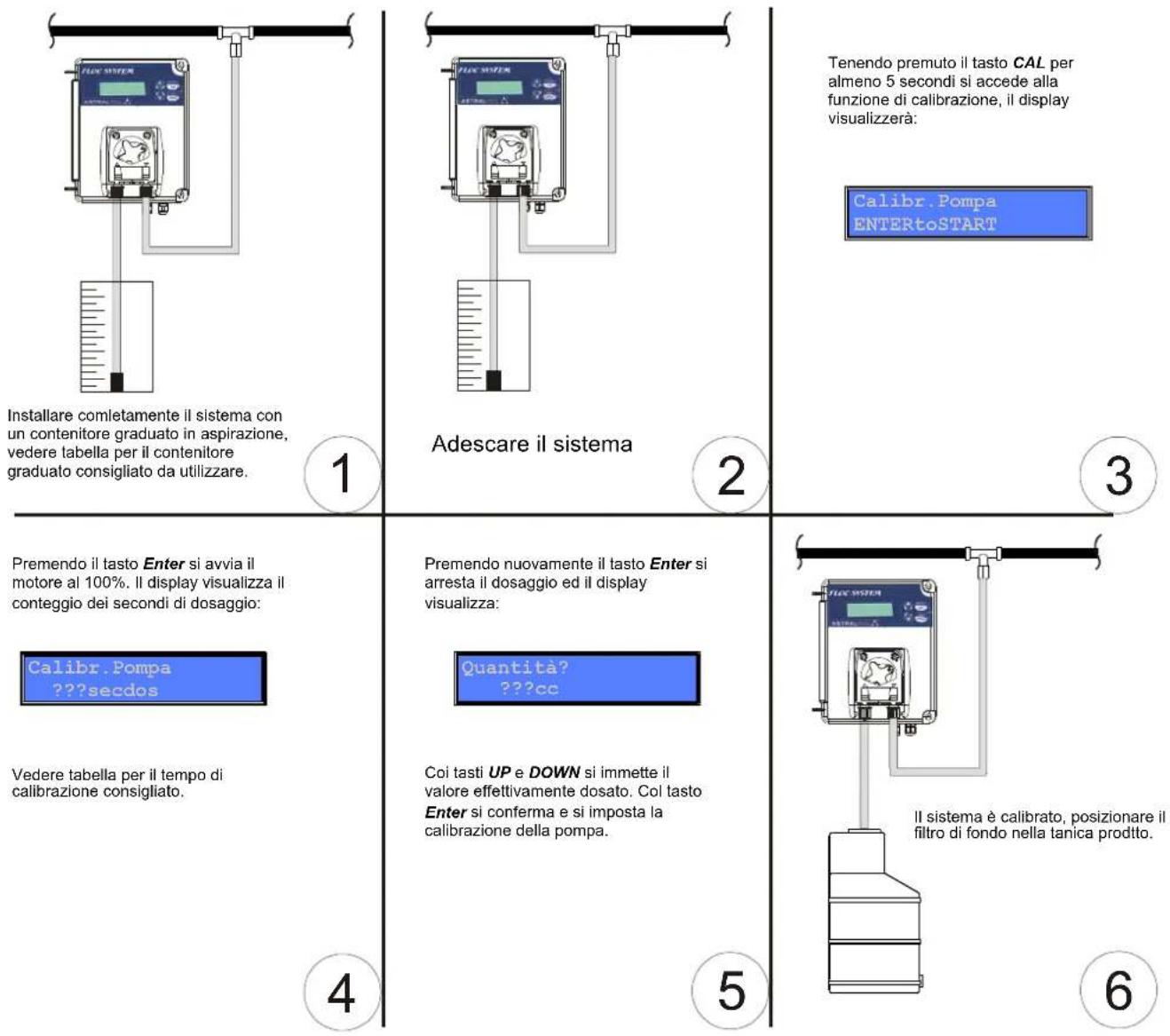

Durata consigliata Calibrazione	Capacità contentitore
60 secondi	100 cc

La funzione di calibrazione consente di regolare la portata nominale della pompa dal -20% al +10% .

Es.

160 ml/h -20% = 130 ml/h

[ 160 \, \text{ml/h} + 10\% = 175 \, \text{ml/h} ]

Regolazione digitale della portata nel range:

130 ÷ 175 ml / h

Display Sottomenù Avanzato	Impostazioni
Input Config Mod. manuale	Si accede alle modalità di dosaggio: • Mod. manual • Mod. mA • Mod .impulsi • Mod. frequenza
Unità di Misura cc/m3	Si imposta l'unità di misura, che può essere: • cc/m3 • cc/l
Statistiche	• Num. Acc. (Num. di accensioni delsystema) • Num. Dos. (Num. di accensioni del motore) • Ore Flusso (Num. di ore di flusso) • Ore 100% (Ore di lavoro al 100% del motore) • Azzera Tutti? (Resetta i parametri delle statistiche)
Calibrazione On	Si imposta se attivare o disattivare la calibrazione
Flusso On	Si attiva o disattiva il sensore di flusso Ingresso 230 Vac

Una volta impostato il tipo di dosaggio tenendo premuto il tasto SET per 5 secondi si modifica il range dei valori d'ingresso, premendo il tasto Enter si sceglice con UP e DOWN il valore e si conferma sempre con Enter, il range dei valori è legato alla velocità della pompa (10 ÷ 100%).

Modalità di dosaggio	Range di valori
Config Input Mod. manuale	10 ÷ 100%
Config Input Mod. mA	0 ÷ 20 mA
Config Input Mod. impulsi	1/1 ÷ 999/999 cc/l o cc/m3*
Config Input Mod. frequenza	1 ÷ 200 p/min

• Unità di misura impostabile

Menu Exit:

Per uscire dal Menu di programmazione premere il tasto Esc, ilsystema visualizza:

Display	Impostazioni
Uscita Salva	Con Enter si esce e si salvano le modifiche apportate.
Uscita Non Salvare	Con Enter si esce e non si salvano le modifiche apportate.

Configurazione modalità di dosaggio:

Le diverse modalità di dosaggio si impostano con il tasto Enter e si sceglie con UP e DOWN il tipo di dosaggio e si conferma sempre con Enter.

Manuale

Display	Concessioni elettriche
Avanzato Input Config Mod. manual Nel menù di 1° livello comparirà una nuova voce per impostare la velocità del motore (10÷100%) Set Point 10 %	Alarm Relay L N 100...240 Vac Circulating pump

Ingresso in corrente (mA)

Display	Concessioni elettriche
Avanzato Input Config Mod. mA	Alarm Relay 100...240 Vac L N Circulating pump
Nel dato di 1° livello comparirà una nuova voce per impostare il range di valori. Il primo e il secondo valore (0÷20mA) sono legati alla velocità della pompa, con il primo valore la pompa non dosa e proportionalmente con il secondo valore la pompa dosa alla massima velocità
Scala mA 4.0/20.0 mA

Impulsi da contatore d'accua

Display	Concessioni elettriche
Avanzato Input Config Mod. impulsi Nel menù di 1° livello compariranno due nuove voci, la prima serve per impostare il numero degli impulsi per libro (1/1+999/999) e di conseguenza ilsystema doserà come da valori impostati Impulsi 1/1 p/l La seconda serve per impostare il numero di cc per m3o il numero di cc per libro Set Point 100 cc/m3	Alarm Relay L N 100...240 Vac Watermeter Pulse sender Circulating pump

Segnale in frequenza

Display	Concessioni elettriche
Avanzato Input Config Mod. frequenza	Pulse In mA Level Flow + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - = 100...240 Vac
Nel dato di 1° livello comparirà una nuova voce per impostare il numero degli impulsi per minuto (1÷200) e di conseguenza ilsystema dosera come da valori impostati Freq. MAX 120 p/min

Adescamento

L'adescamento si attiva e disattiva tramite un interruptore laterale posizione MOM.

Con l'interrottre posizionato su ON il systeme è accesso e pronto per il funzionamento.

Con l'interrottre posizionato su OFF si ha un fermo funzionale.

La pompa:

Al momento di ripore il dispositorio di regolazione, si consiglia di pompare acqua pulita per sciacquare il tubo. In seguito, posizionare il portarullino a 45^ girandolo in senso orario.

Queste due precauzioni faciliteranno la successiva riattivazione dell'apparecchio. Conservare al riparo dal gelo.

Allarmi

Flow (flusso): presenza di flusso in ingresso (asservimento alla pompa di filtraggio).

Allarme Visualizzato	Descrizione	Relè	Azioni da fare
Level Low	Allarme livello basso	Allarme Relè Chiuso	- Premere Enter per aprire il relè di allarmeRipristinare prodotto
Flow Off	Strumento in attesa	Allarme Relè Aperto	- Ripristinare Flusso
Parameter Error	Errori Parametri	Allarme Relè Aperto	- Premere Enter per ripristinare parametri

Per eseguire una diagnostica del sistema eseguire i seguenti passi:

• Spagnere lo strumento
• Tenere premuto il tasto UP e DOWN ed accendere lo strumento.
• Lo strumento visualizzerà

Init. Default Si

• Premere il tasting UP o DOWN per non ripristinare i parametri di default

Init. Default No

Premere Enter per confermare.

Parametri di Default:

Lingua: Inglese

Set Point: 100%

Avanzate:

Input Config: Mod. manuale

Unità Set Point: cc/m³

Statistiche: (Resetta tutti i parametri)

Calibrazione: On

Flusso: Off
