Type de produit	Système de dosage automatique pour piscine
Marque	AstralPool
Modèle	Floc System
Dimensions (H x L x P)	234 x 162 x 108 mm
Poids	1 kg
Alimentation	100-240 Vca, 50 Hz, 7 W
Contre-pression maxi	1,5 bar
Débit pompe	151,2 à 1512 ml/h
Modes de dosage	Manuel, courant (mA), impulsions, fréquence
Étalonnage	Automatique, réglage -20% à +10% du débit nominal
Entrée Flow	230 Vca, asservissement à la pompe de circulation
Programmation	Via clavier, menu avec mot de passe, langues disponibles
Affichage	Écran avec paramètres, alarmes et statistiques
Alarmes	Niveau bas (Level Low), absence débit (Flow Off), erreur paramètres (Parameter Error)
Amorçage	Interrupteur 3 positions (OFF-ON-MOM)
Contenu de l'emballage	Système, tuyau aspiration PVC (4m), tuyau refoulement polyéthylène (5m), chevilles, filtre aspiration, clapet anti-retour
Sécurité	Débrancher avant intervention, ne pas mélanger produits chimiques, tenir hors de portée des enfants
Entretien	Rincer à l'eau claire avant stockage, protéger du gel
Réparabilité	Diagnostic intégré, possibilité de restaurer les paramètres par défaut

FOIRE AUX QUESTIONS - Floc System ASTRALPOOL

Comment installer le Floc System ?

Fixer le boîtier au mur à l'aide des chevilles fournies. Raccorder le tuyau d'aspiration (PVC) à l'entrée et le tuyau de refoulement (polyéthylène) à la sortie. Installer le clapet anti-retour sur la ligne d'injection. Brancher l'alimentation 100-240 Vca et connecter l'entrée Flow à la pompe de circulation si présente.

Comment programmer le dosage ?

Appuyer simultanément sur Enter et Esc pendant 5 secondes pour accéder au menu. Saisir le mot de passe si défini. Utiliser les flèches pour naviguer et Enter pour valider. Régler la consigne de 10 à 100% et choisir le mode de dosage (manuel, mA, impulsions ou fréquence).

Comment changer la langue de l'affichage ?

Dans le menu de programmation, sélectionner Langue puis choisir parmi les langues disponibles : français, anglais, allemand, espagnol, italien.

Que signifie l'alarme 'Level Low' ?

L'alarme 'Level Low' indique un niveau bas de produit chimique dans le réservoir. Appuyer sur Enter pour ouvrir le relais d'alarme, puis rétablir le niveau du produit.

Comment effectuer un étalonnage ?

Dans le menu Avance, activer l'étalonnage. Placer un récipient de 100 cc sous la sortie et lancer l'étalonnage pendant 60 secondes. Le système ajuste le débit nominal de -20% à +10%.

Quels sont les modes de dosage disponibles ?

Quatre modes : Manuel (débit constant), mA (asservi à un signal 4-20 mA), Impulsions (depuis un compteur d'eau), et Fréquence (signal en fréquence).

Comment nettoyer et entretenir l'appareil ?

Avant un rangement prolongé, pomper de l'eau claire pour rincer les tuyaux. Placer le porte-rouleau à 45° en tournant dans le sens des aiguilles d'une montre. Conserver à l'abri du gel.

Que faire en cas d'erreur de paramètres ?

L'alarme 'Parameter Error' s'affiche. Appuyer sur Enter pour restaurer les paramètres par défaut. Si le problème persiste, effectuer un diagnostic en maintenant les flèches Haut et Bas enfoncées lors de la mise sous tension.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Mettre l'instrument hors tension. Maintenir les flèches Haut et Bas enfoncées, puis remettre sous tension. L'instrument affiche un message ; appuyer sur les flèches pour éviter la restauration ou sur Enter pour confirmer la réinitialisation.

Quelle est la pression d'injection maximale ?

La contre-pression maximale à l'injection est de 1,5 bar. Dépasser cette valeur peut endommager l'appareil.

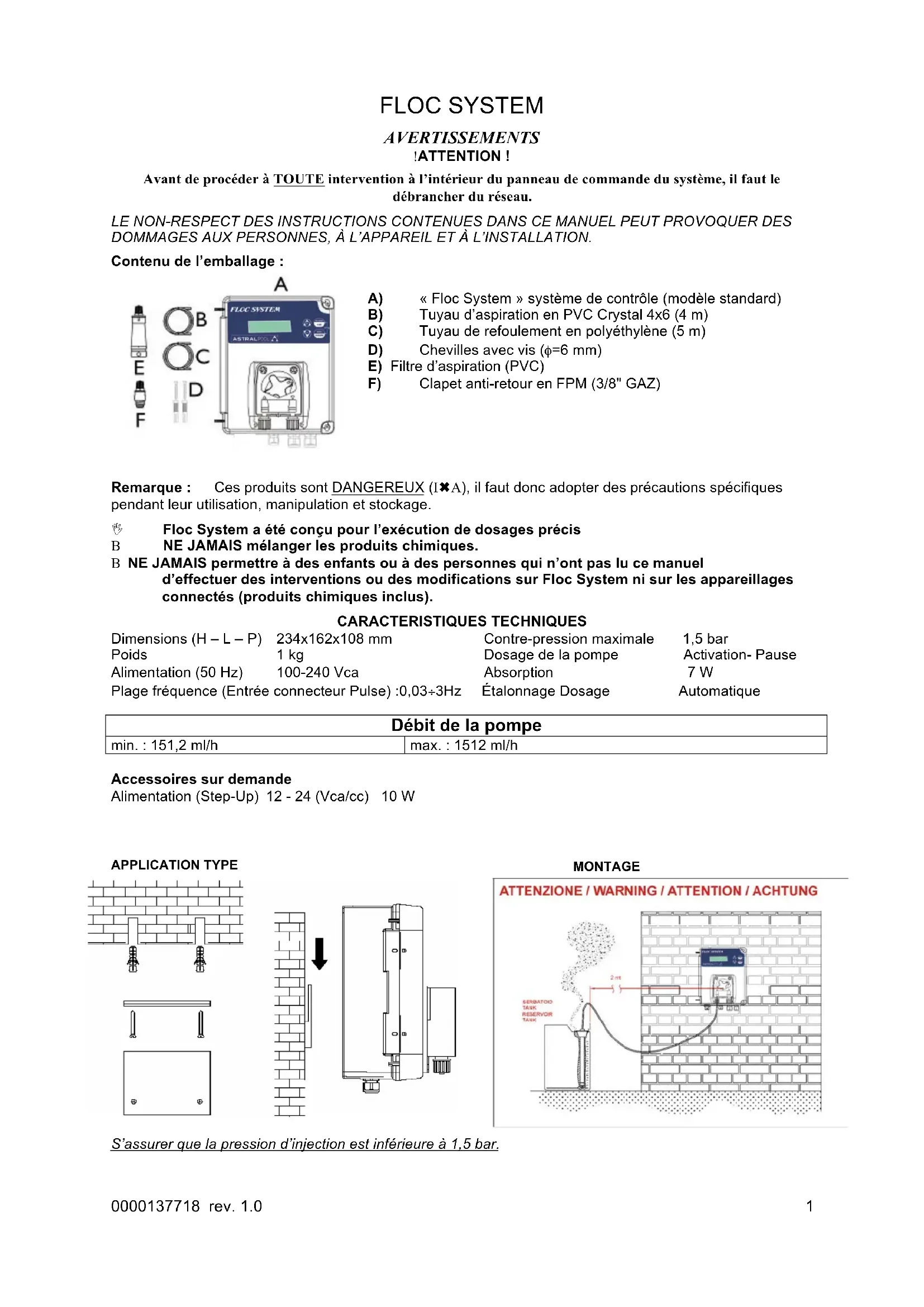

MODE D'EMPLOI Floc System ASTRALPOOL

Avant de procéder à toute intervention à l'intérieur du panneau de commande du système, il faut le débrancher du réseau.

LE NON-RESPECT DES INSTRUCTIONS CONTENUES DANS CE MANUEL PEUT PROVOQUER DES DOMMAGES AUX PERSONNES, À L'APPAREIL ET À L'INSTALLATION.

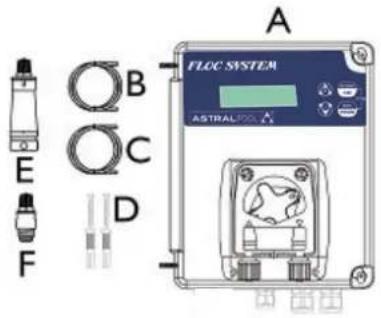

Contenu de l'emballage :

A) « Floc System » système de contrôle (modèle standard) B) Tuyau d'aspiration en PVC Crystal 4x6 (4 m) C) Tuyau de refoulement en polyéthylène (5 m) D) Chevilles avec vis ( = 6mm) E) Filtr d'aspiration (PVC) F) Clapet anti-retour en FPM (3/8" GAZ)

Remarque: Ces produits sont DANGEREUX (I*A), il faut donc adopter des précautions spécifiques pendant leur utilisation, manipulation et stockage.

Floc System a été conçu pour l'exécution de dosages précis. B NE JAMAIS mélanger les produits chimiques. B NE JAMAIS permettre à des enfants ou à des personnes qui n'ont pas lu ce manuel d'effectuer des interventions ou des modifications sur Floc System ni sur les appareillages connectés (produits chimiques inclus).

Dimensions (H-L-P)	234x162x108 mm	Contre-pression maximale	1,5 bar
Poids	1 kg	Dosage de la pompe	Activation-Pause
Alimentation (50 Hz)	100-240 Vca	Absorption	7 W
Plage fréquence (Entrée connecteur Pulse) :0,03÷3Hz		Étalonnage Dosage	Automatique

Débit de la pompe
min. : 151,2 ml/h	max. : 1512 ml/h

Accessoires sur demande

S'assurer que la pression d'injection est inférieure à 1,5 bar.

Branchements électriques :

Brancher le câble d'alimentation au réseau d'alimentation général, puis brancher le connecteur Flow en parallèle à la pompe de circulation (si présente dans l'installation). L'entrée Flow (230 Vca) est liée à la fonction Débit; quand elle est activée (ON), elle permet d'activer le dosage si la circulation dans l'installation est en fonction.

Programmation

Pour accéder au menu de programmation, appuyer en même temps sur les touches Enter et Esc pendant au moins 5 secondes.

Quand on a programmé un mot de passe différent de 0000, le système demande de le saisir avant d'accéder au menu de programmation.

Quand on relâche les touches, l'afficheur visualise :

Afficheur		Paramètres
	Langue Francais	EN, FR, DE, ES, IT
	Consigne 100 %	Programmation du dosage en %, de 10 à 100%
	Avance	Depuis le menu Avance, on accès à cinq sous-menus : • Paramétrage Entrée • Unité Point de consigne • Statistiques • Étalandnage • Dosage

Quand on appuie sur la touche Enter, on accède au sous-menu.

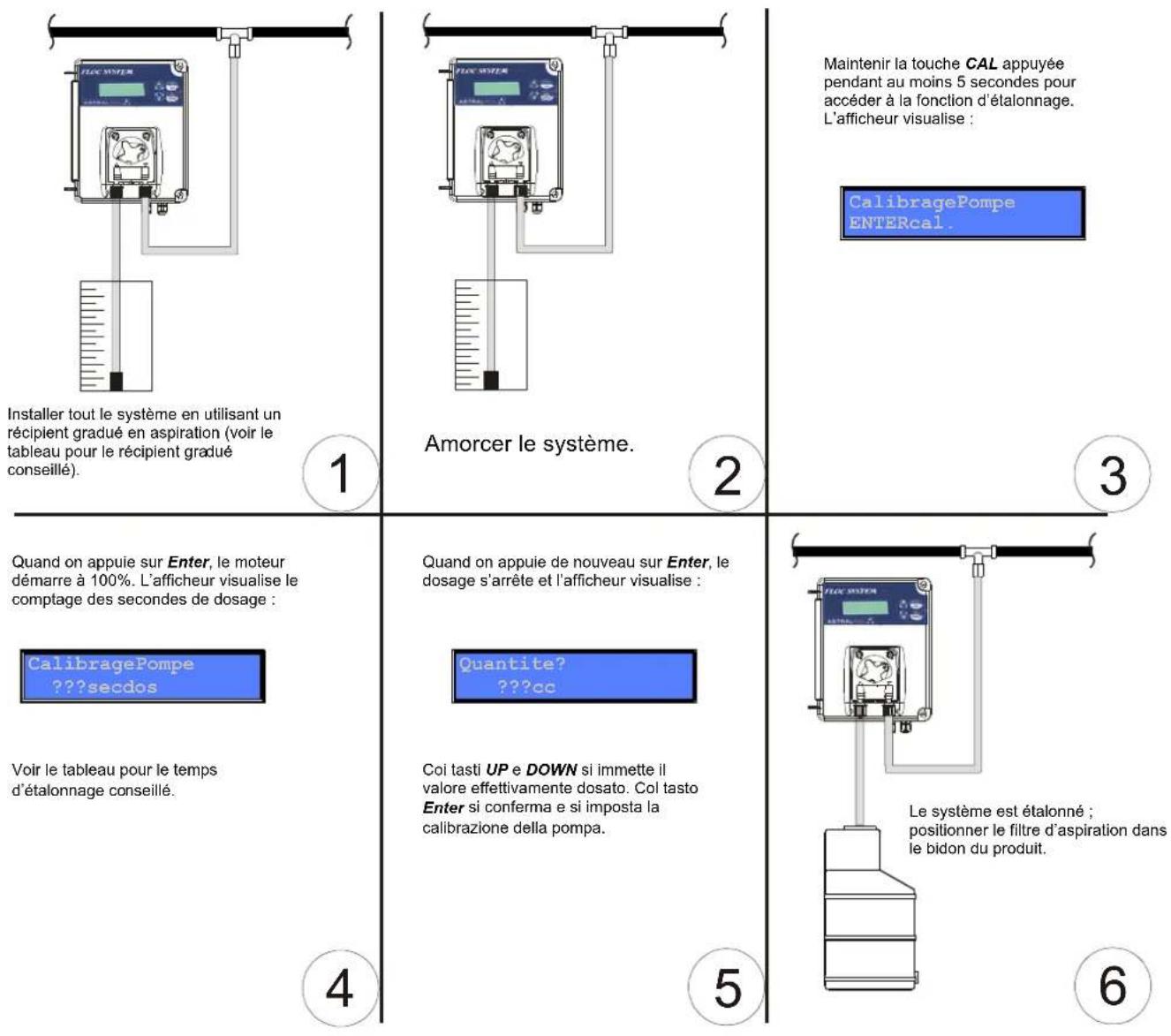

Fonction étalonnage (si activée)

Durée conseillée Étalonnage	Capacité réceptif
60 secondes	100 cc

La fonction d'étalonnage permet de régler le début nominal de la pompe de -20% à +10%.

Par ex.:

[ 160 \, \mathrm{ml/h} - 20\% = 130 \, \mathrm{ml/h} ]

[ 160 \, \text{ml/h} + 10\% = 175 \, \text{ml/h} ]

Réglage numérique du début dans la plage :

130 - 175 ml/h

Afficheur - Sous-menu Paramètres avancés		Paramètres
	Input Config mod. Manuel	Accès aux modes de dosage : • Mod manuel • Mode mA • Mode pulse • Mode fréquence
	Unit de Mesure cc/m3	Sélection de l'unité de mesure entre : • cc/m3 • cc/l
	Statistique
	Calibrage On	Sélection entre étalonnage activé ou désactivé
	Debit On	Sélection entre capteur de début activé ou désactivé Entrée 230 Vca

Après avoir sélectionné le mode de dosage, maintenir la touche SET appuyée pendant 5 secondes afin de pouvoir modifier la plage des valeurs d'entrée ; sélectionner la valeur en appuyant sur la touche Enter, la modifier à l'aide de flèche HAUT et flèche BAS, puis valider avec Enter. La plage des valeurs est liée à la vitesse de la pompe (10 - 100%).

Mode de dosage		Plage de valeurs
	Input Config mod. Manuel
	Input Config mod. mA
	Input Config mod. Pulse
	Input Config mod. Frequence

• Unité de mesure à sélectionner

Menu quitter:

Pour quitter le Menu de programmation, appuyer sur touche Esc, le système affiche le message :

Afficheur	Paramètres
Exit Sauvegarder	Quand on appuie sur Enter, on quitte le menu enregistrant les modifications apportées.
Exit No Sauvegarder	Quand on appuie sur Enter, on quitte le menu sans enregistrer les modifications apportées.

Configuration des modes de dosage :

Pour sélectionner les modes de dosage, activer la programmation en appuyant sur la touche Enter, puis sélectionner le mode de dosage avec flèche HAUT et flèche BAS et valider avec Enter.

Manuel

Entrée en courant (mA)

Impulsions depuis un compteur d'eau

Afficheur	Branchements electriques
Avance Input Config mod. Pulse	Alam R élay L N 100...240 Vac Circulating pump
Dans le menu de 1er niveau, deux nouveaux paramètres s'affichent ; le premier sert à programmer le nombre d'impulsions par litre (deux champs, 1/1 - 999/999) que le système doit effectuer. Pulse 1/1 p/1 Le deuxième paramètre sert à programmer le nombre de cc3 par m3 ou par litre Consigne 100 cc/m3

Signal en fréquence.

Afficheur	Branchements electriques
Avance Input Config mod. Frequence Dans le menu de 1er niveau, un nouveau paramètre s'affiche pour la programmation du nombre d'impulsions par minute (de 1 à 200) que le système doit effectuer. Freq. MAX 120 p/min	Pulse In mA Level Flow + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + = 100...240 Vac PLC Controller N 230 Vac Circulating pump

Amorçage

Un interrupteur latéral à trois positions (OFF-ON-MOM) permet d'activer et désactiver l'amorçage en le positionnant sur MOM.

Quand l'interrupteur est positionné sur ON, le système est activé et prêt à fonctionner.

Quand l'interrupteur est positionné sur OFF, le système est arrêté.

La pompe :

Quand on range le dispositif de réglage, il est conseillé de pomper de l'eau claire afin de rincer le tuyau. Ensuite, positionner le porte-rouleau à, en le tournant dans le sens des

Aiguilles d'une montre

Ces deux précautions faciliteront la réactivation successive de l'appareil.

Conserver à l'abri du gel.

Alarmes

Flux (débit) : présence du débit en entrée (asservissement à la pompe de filtration).

Alarme affichée	Description	Relais	Actions à exécuter
Level Low	Alarme niveau bas	Alarme relais fermé	- Appuyer sur Enter pour faire s'ouvoir le reliais d'alarme - Rétablir le niveau du produit
Flow Off	Instrument en attente	Alarme relais ouvert	- Rétablir le débit
Parameter Error	Erreur paramètres	Alarme relais ouvert	- Appuyer sur Enter pour restaurer les paramètres

Pour exécuter un diagnostic du système, effectuer les opérations suivantes :

• Mettre l'instrument hors tension.
• Maintenir les touches flèches Haut et Bas appuyées en même temps, puis remettre l'instrument sous tension. L'instrument affiche

Appuyer sur les touches flèches Haut ou Bas afin de ne pas restaurer les paramètres par défaut.

Appuyer sur Enter pour valider.

Paramètres par défaut :

Langue : Anglais

Point de consigne : 100%

Config. Entrée : Mode manuel

Unité Point de consigne: cc/m³

Statistiques: (réinitialise tous les paramètres)

Étalonnage : On

Débit: Off
