Tipo de producto	Bomba de calor para piscina
Marca	ASTRALPOOL
Modelo	Bering (serie INVERBOOST)
Uso	Calefacción y refrigeración del agua de piscina
Rango de temperatura ambiente	-7°C a 43°C
Refrigerante	R32 (GWP = 675)
Compresor	MITSUBISHI INVERTER
Alimentación eléctrica	220~240 V / 50 Hz o 60 Hz / 1 PH
Corriente máxima	4,40 A a 22,60 A según modelo
Disyuntor recomendado	7 A a 34 A según modelo
Volumen de piscina recomendado	0-15 m³ a 75-180 m³ según modelo
Caudal de agua recomendado	2,50 m³/h a 10,00 m³/h según modelo
Diámetro de conexiones hidráulicas	50 mm
Tipo de intercambiador	Twist-titanio en PVC
Nivel sonoro a 10 m	36 a 51 dB(A) según modelo
Dimensiones (L × P × H)	1049×375×551 mm a 1100×452×1280 mm según modelo
Peso neto	52 kg a 128 kg según modelo
Funciones principales	Modos Smart, Powerful, Silent, descongelación automática, protección antiheladas
Control	Controlador LED remoto con pantalla de temperatura
Seguridad	Protección alta/baja presión, protección de caudal, protección contra heladas, parada automática
Mantenimiento	Limpieza regular del evaporador, vaciado invernal, cubierta de protección
Garantía	2 años (condiciones aplicables)

Preguntas frecuentes - Bering ASTRALPOOL

¿Dónde instalar la bomba de calor Bering?

Instálela en el exterior sobre una base plana y horizontal, en un lugar bien ventilado, alejado de cualquier objeto inflamable. Respete las distancias mínimas alrededor del aparato (ver esquema en el manual). Evite zonas donde la entrada de aire pueda ser obstruida por hojas o residuos.

¿Cómo instalar el kit by-pass?

El kit by-pass es un accesorio opcional pero recomendado. Se monta en el circuito hidráulico para optimizar el caudal de agua. Un manómetro integrado permite verificar la presión de funcionamiento del compresor. Siga las instrucciones del párrafo 4.2 del manual.

¿Cuál es el procedimiento de puesta en marcha inicial?

1) Encienda la bomba de filtración y verifique que no haya fugas. 2) Active la alimentación eléctrica de la bomba de calor. 3) Presione la tecla ON/OFF del controlador. 4) Después de unos minutos, asegúrese de que el aire soplado es frío. 5) Cuando detenga la filtración, la bomba de calor debe detenerse automáticamente.

¿Qué hacer en caso de código de error mostrado?

Consulte la tabla de códigos de error en el párrafo 8.1 del manual. Por ejemplo, PP01 indica una falla del sensor de temperatura de agua de entrada, EE01 una protección de alta presión. Siga las soluciones propuestas: verifique los sensores, el caudal de agua, la carga de gas, etc.

¿Cómo invernar la bomba de calor?

Vacíe completamente el agua de la bomba de calor para evitar daños por heladas. Corte la alimentación eléctrica. Use la funda de invernación proporcionada para proteger el aparato de las inclemencias. Antes de la puesta en servicio en primavera, llene el circuito de agua y verifique las conexiones.

La bomba de calor produce agua debajo del aparato, ¿es normal?

Sí, es normal. Se trata de condensación. El aire aspirado se enfría fuertemente, lo que provoca condensación en las aletas del evaporador. Una alta humedad puede aumentar este fenómeno. No lo confunda con una fuga de agua.

¿Cómo ajustar la temperatura del agua?

Use las teclas ▲ y ▼ del controlador LED para seleccionar la temperatura deseada (por defecto 28°C). Presione la tecla SET para confirmar. También puede elegir entre los modos Smart, Powerful o Silent para adaptar la potencia de calefacción.

¿Puedo controlar la filtración con la bomba de calor?

Sí, hay dos opciones disponibles: 1) La bomba de filtración arranca 60 segundos antes del compresor y se detiene 60 segundos después. 2) La filtración permanece encendida permanentemente mientras la bomba de calor esté en marcha o en espera. El parámetro P3 permite elegir el modo.

¿Qué refrigerante se utiliza y cómo recargarlo?

El refrigerante es R32 (GWP=675). Está prohibido liberar este gas a la atmósfera. La recarga debe ser realizada por un profesional autorizado, con licencia de manipulación de R32. El gas se recarga a través de la válvula de servicio situada en el interior de la máquina.

¿Qué hacer si la bomba de calor no calienta?

Verifique primero que el modo de funcionamiento esté ajustado en 'Calefacción' y no en 'Refrigeración'. Controle la temperatura de consigna y el caudal de agua. Consulte la pantalla para detectar posibles códigos de error. Asegúrese de que la bomba de filtración funcione y que el detector de caudal esté activo.

MANUAL DE USUARIO Bering ASTRALPOOL

Reglamento (UE) n ° 517/2014 del 16/04/14 sobre gases fluorados de efecto invernadero y anulacion del Reglamento (CE) n ° 842/2006

Inspeccion de fugas

1. Los propietarios o mantenedores de equipos que contenga gases invernaderos fluorados en cantidades de 5 toneladas de CO2, equivalentes o más y no containidas en espumas deben asegurar de que el equipo se ha comprobado si Tiene fugas.
2. Para equipos que contengan gases fluorados de efecto invernadero en cantidades de 5 toneladas de CO2 equivalente o más, pero de menos de 50 toneladas de CO2 equivalente: revisar al menos cada 12 heures.

Equivalencia de CQ

1. Carga en kg y toneladas de.CO

Carga y toneladas de ΚΟ	Frecuencia de la prUEba
De 7 a 75 kg entrega = de 5 a 50 Toneladas	Cada año

No expulsar R32 a la atmósfera. Este liquido es un gas fluorado de effeto invernadero cubierto por el de Kyoto, con un potencial de calentimiento global (GWP) = 675 - (consulte la normativa de la Comu Europea sobre el Reglamento de gases fluorados de effeto invernadero, (UE - 517/2014).

En cuando al Gas R 32, 7.40kg con un valor de 5 toneladas de propromete a revisarlo cada ano.

Mantenedor Certificado

1. El propietario o mantenedor debe garantizar que el personal pertinente haya obtenido la certificacion necessaria, lo que implica un conocimiento adeuado de las normas y reglamentaciones aplicables, asi como la competencia necessaria en materia de prevencion de emisiones y recuperacion de gases fluorados tipo y时间为 del equipo.

Mantenimiento de registros

1. El personal de mantenimiento que requiera verificar fugasdeferanestablisher ymantener 登ros para cada pieza de dicho equipo especificando la?singular informacion:

A) La calidad y el tipo de gases fluorados de efecto invernadero instalados;
B) La cantidad de gases fluorados de efecto invernadero añadidas durante la instalación, el mantenimiento o el serviceo debledo a fugas.
C) Si se han reciclado o recuperado la calidad de gases fluorados de efecto invernadero instalados, inclir el nombre y la direccion de la instalacion de reciclado o de regeneracion y, en su caso, el numero del certificado;
D) La cantidad de gases fluorados de efecto invernadero recuperados
E) La identidad de la Empresa instaladora, reparadora, mantenedora y, en su caso, laEmpresa desmanteladora del equipo, incluido, en su caso, el numero de su certificado;
F) Las fechas y resultados de los controlles efectuados;
G) Si el equipo fuera desmantelado, las medidas adoptadas para recuperar y registrar de los gases fluorados de efecto invernadero

1. El operador de serivar los 登ros durante al menos cinco años, las entreprises que realizen las activités de los operadores deben serivar las copias de los 登ros durante al menos cinco años.

Manual del usuario y de servicios

Bomba de calor para Piscina

INDICE

1. Descripción
2. Información de transporte
3. Ficha Técnica
4. Kit de instalación
5. Localization y conexión
6. Cableado Eléctrico
7. Puesta en marcha de la bomba de calor
8. Solución de Problemas

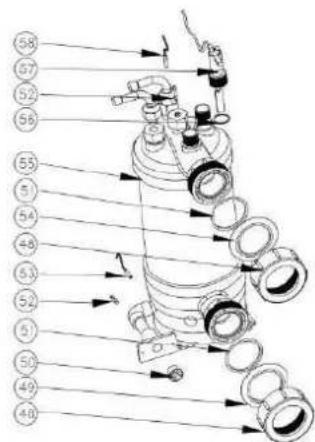

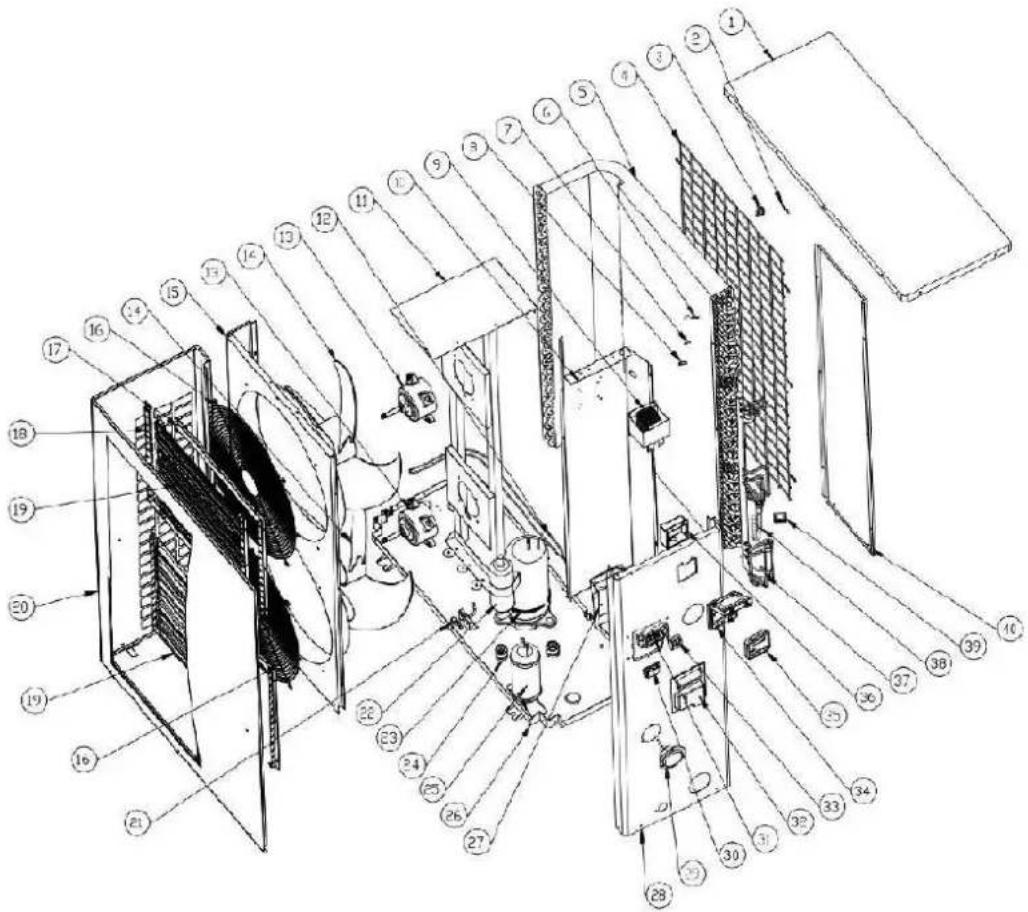

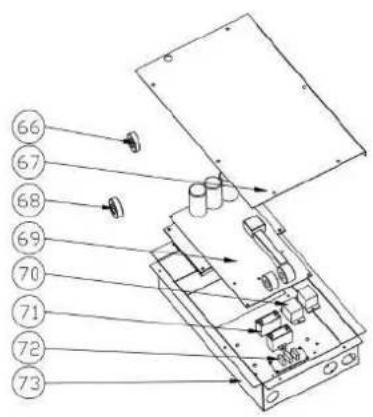

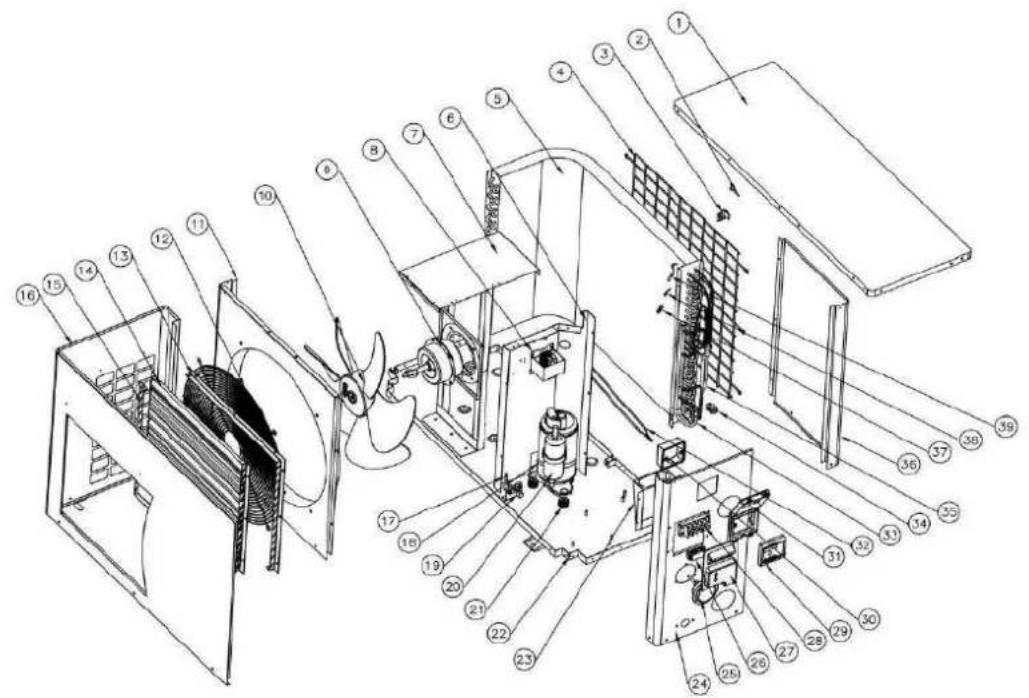

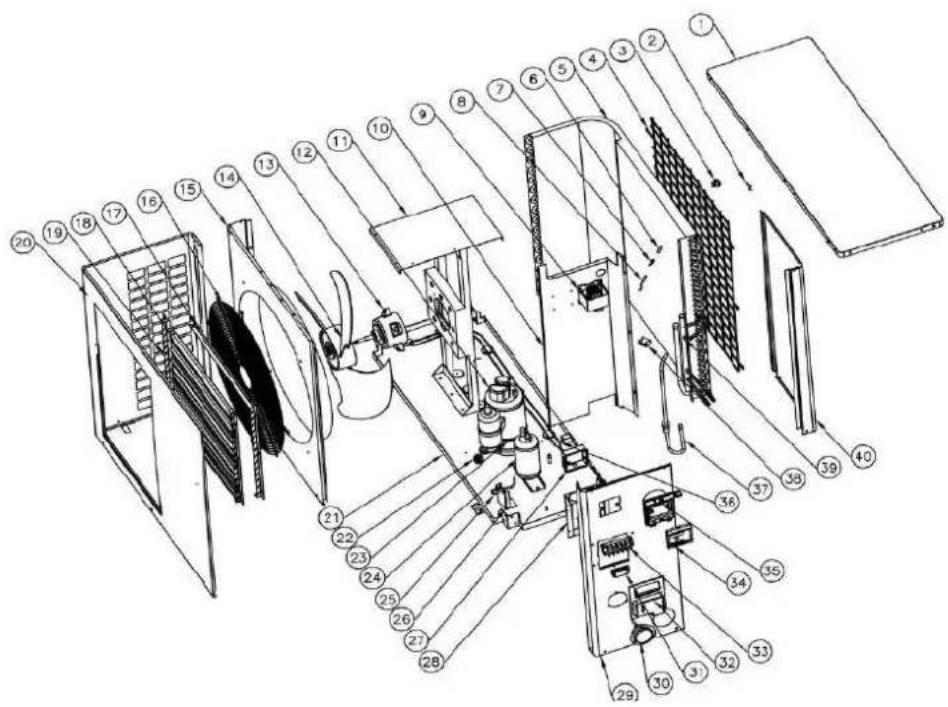

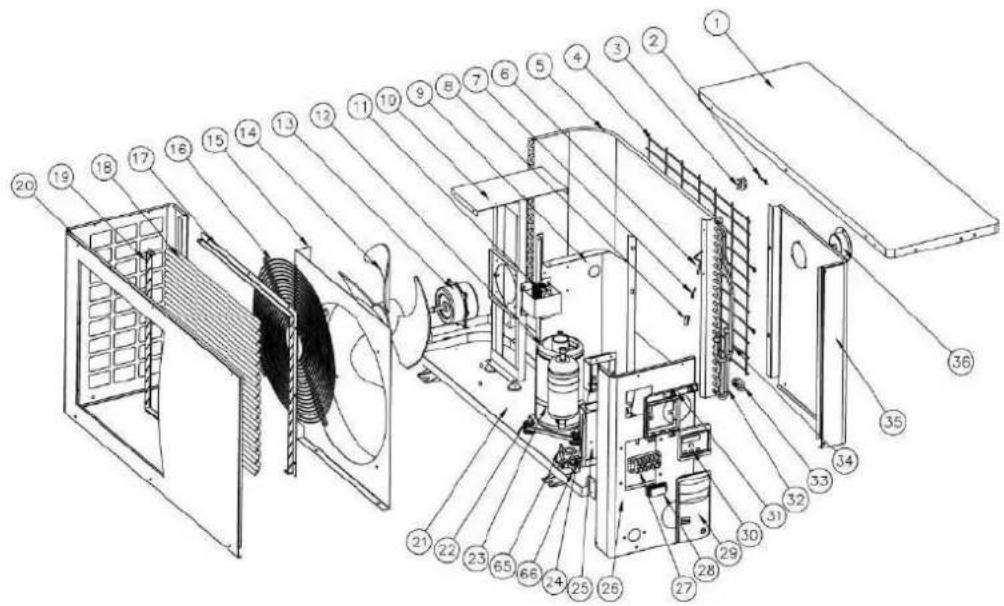

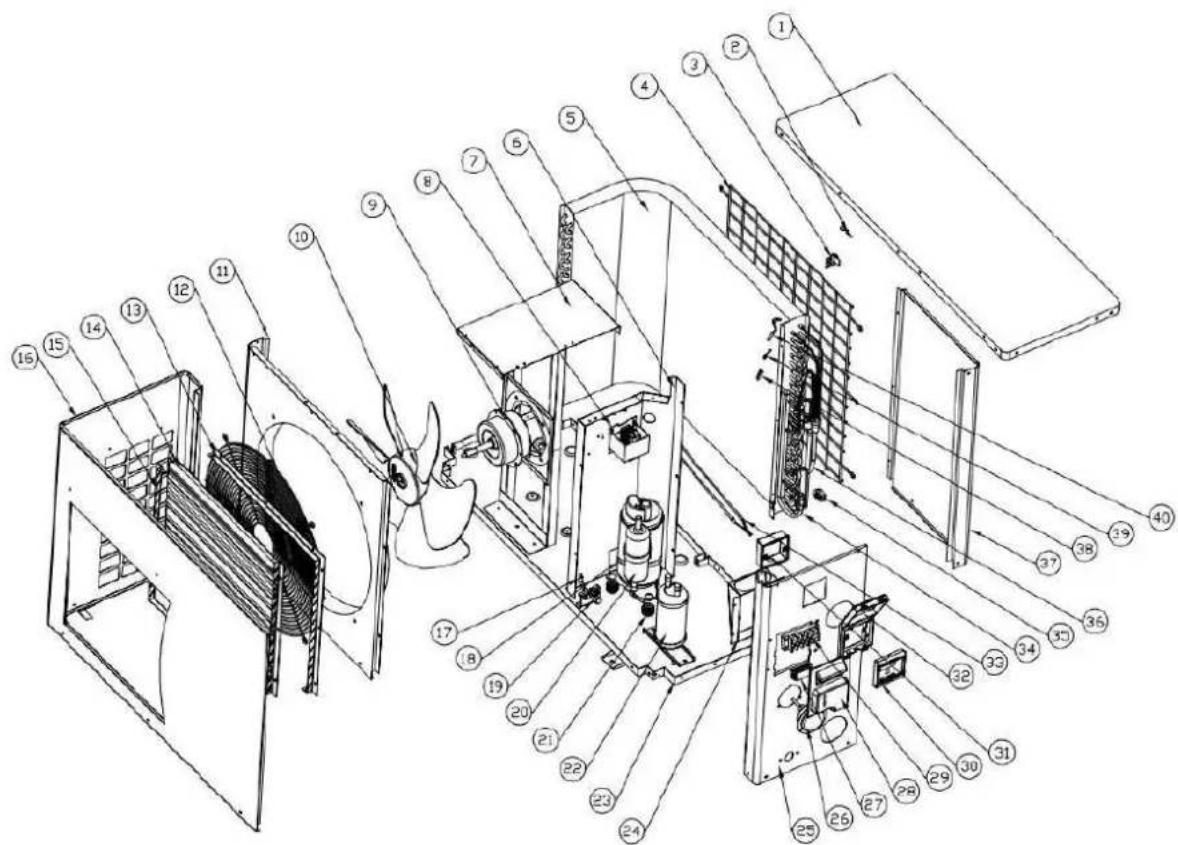

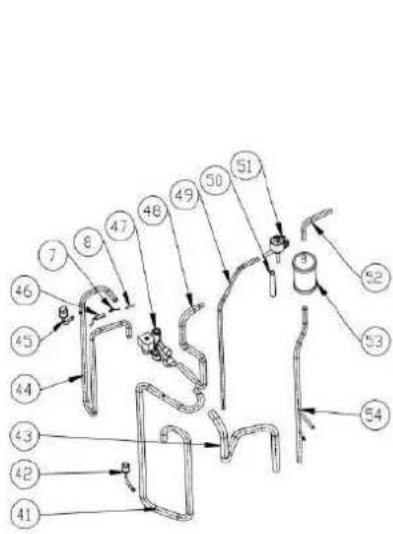

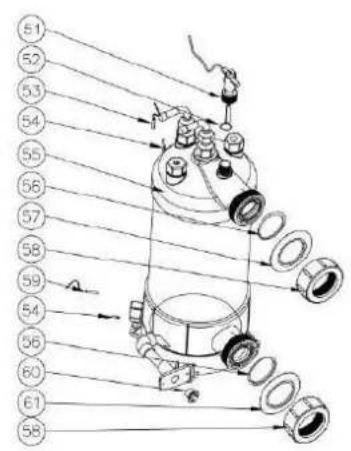

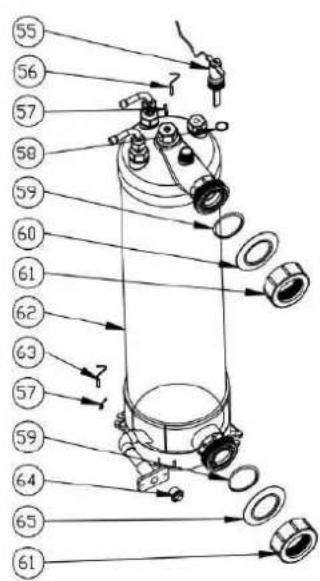

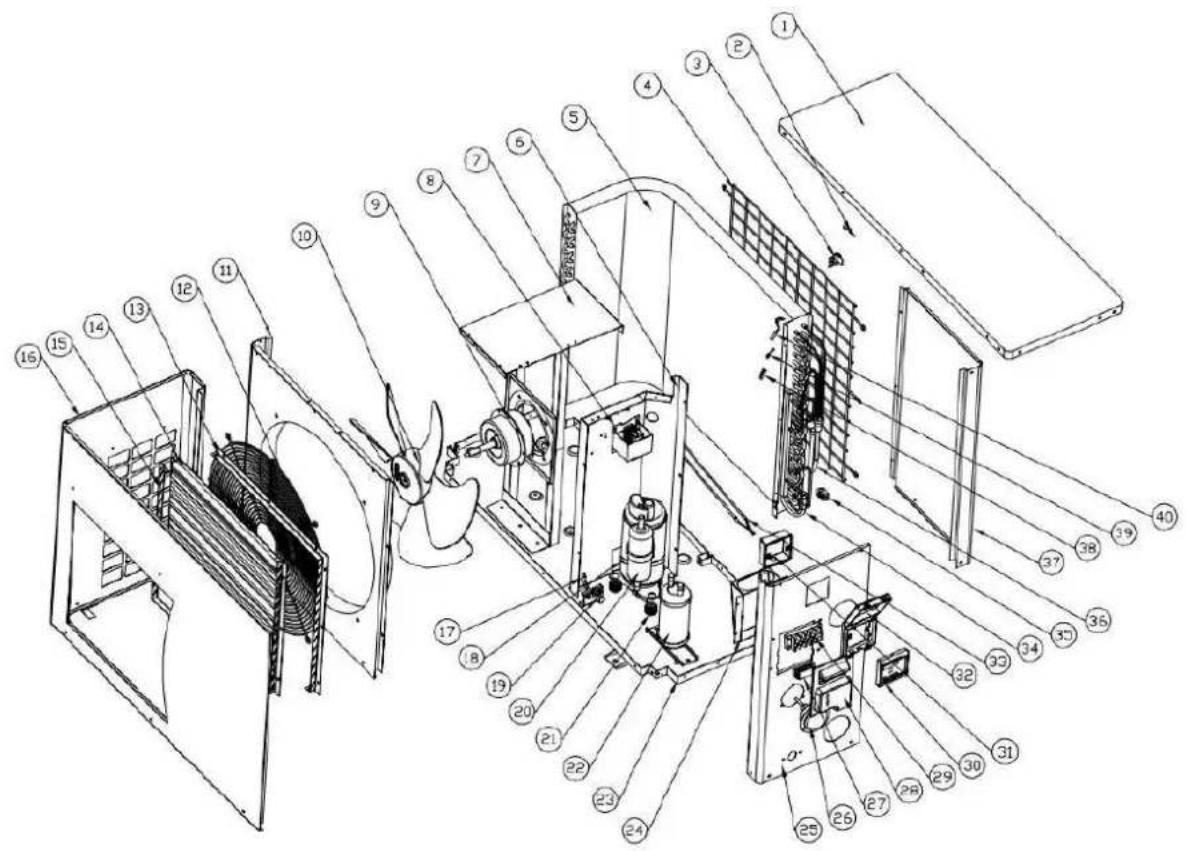

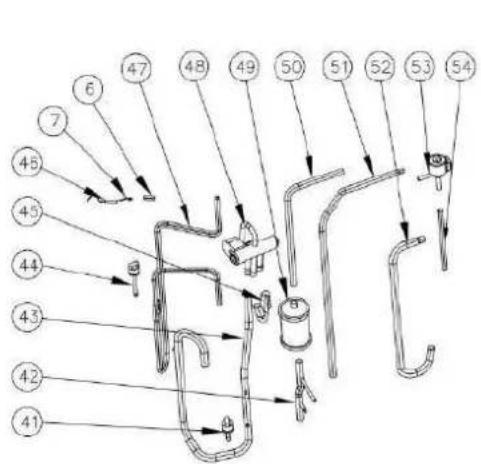

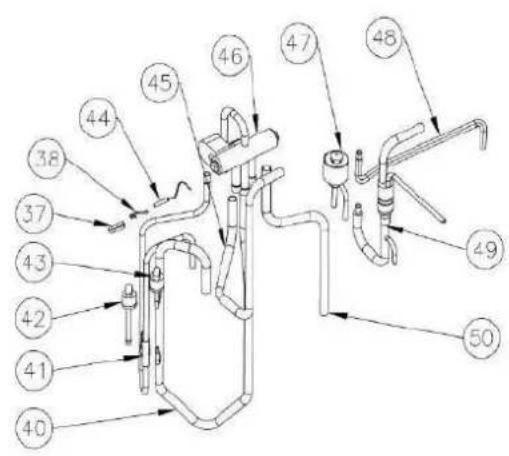

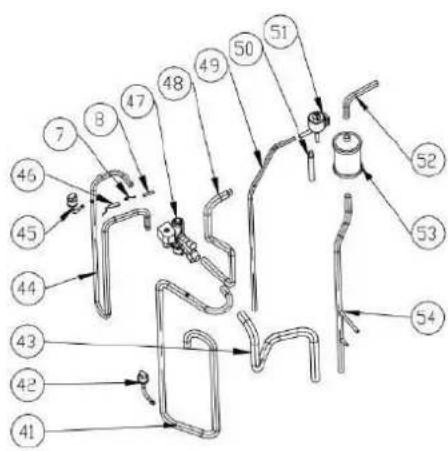

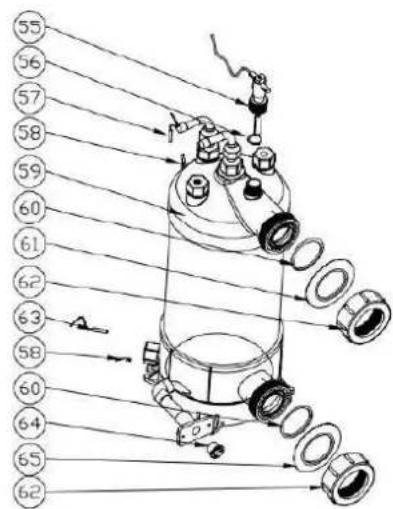

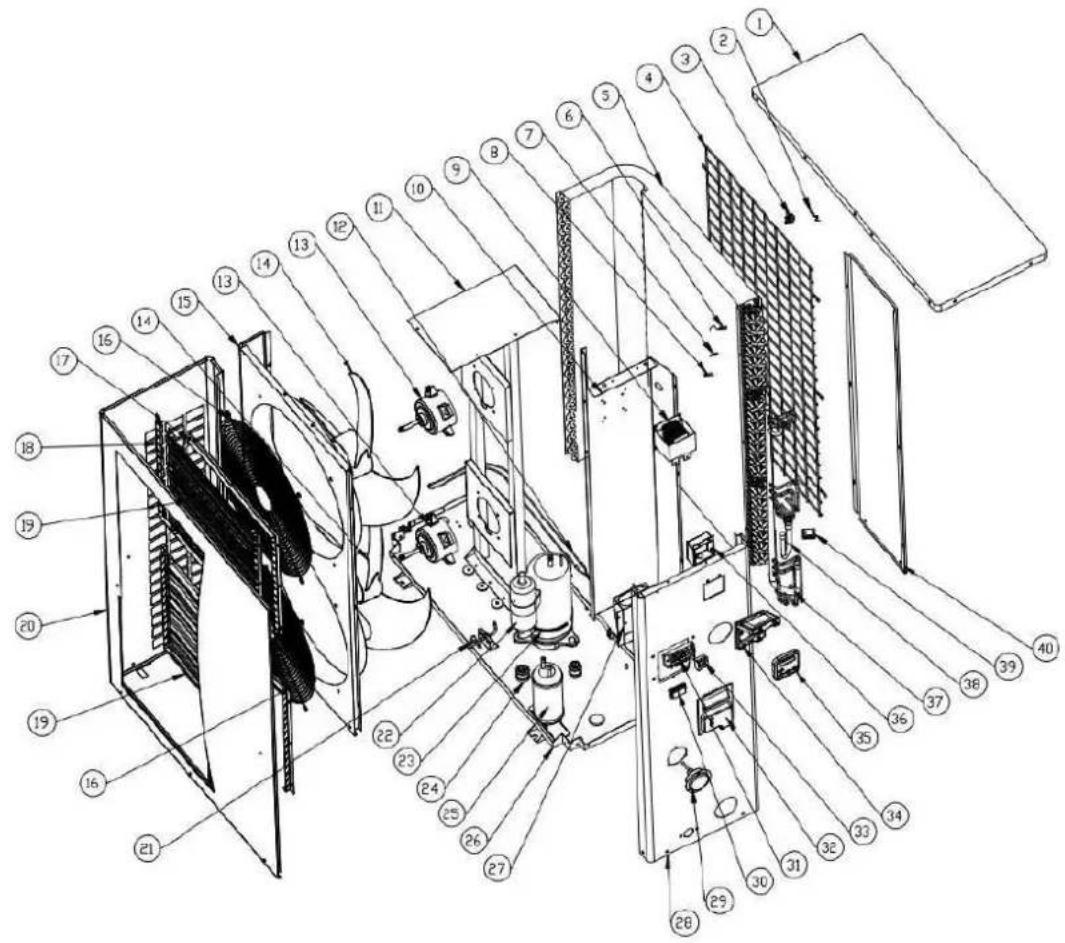

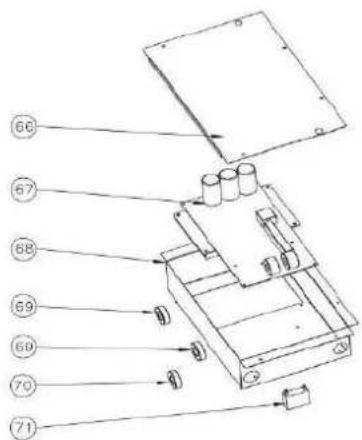

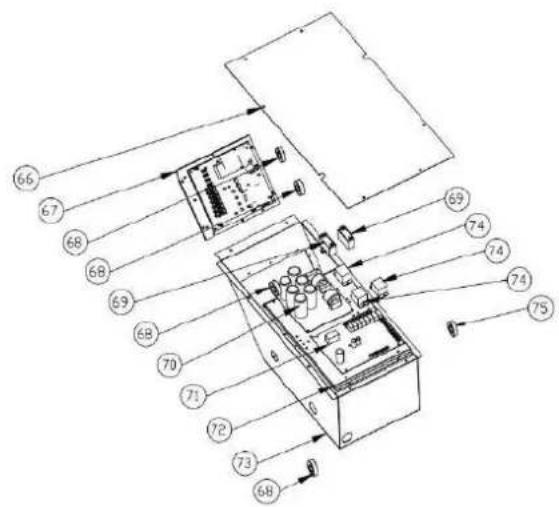

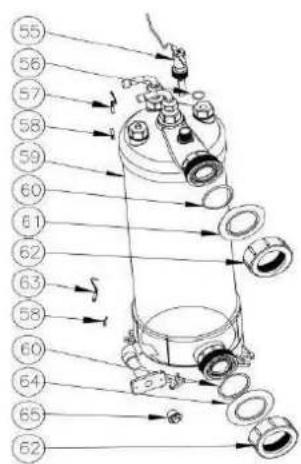

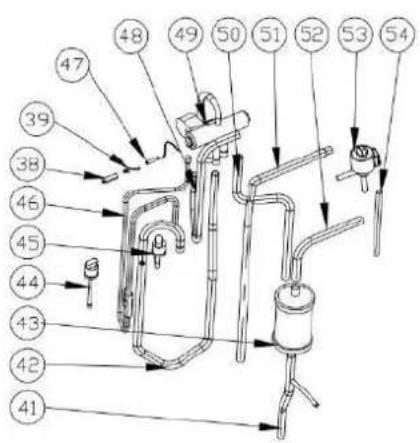

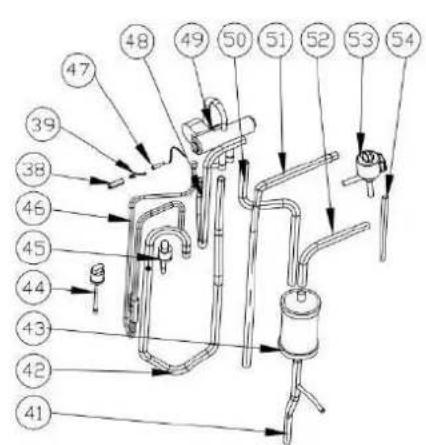

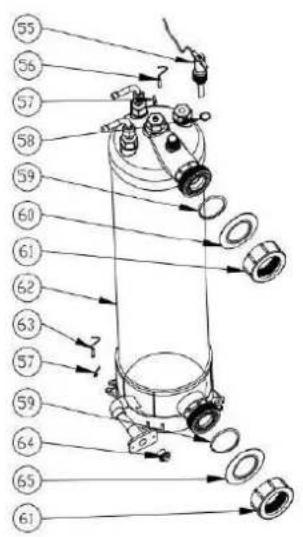

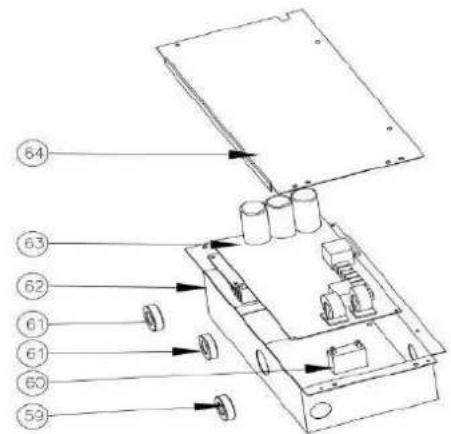

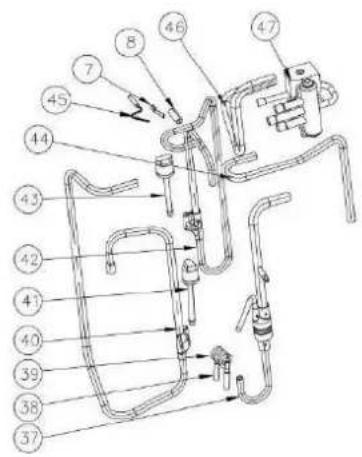

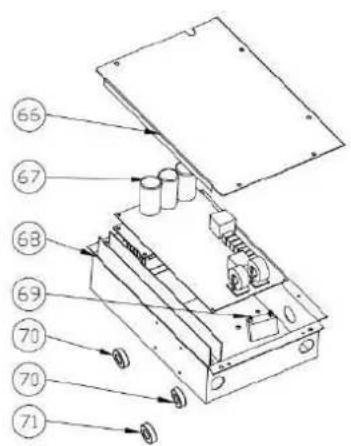

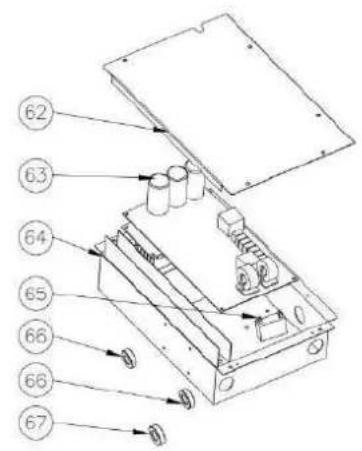

9. Diagrama de despiece y Mantenimiento

ATENCLON: Este manual contiene toda la informacion necesaria.

• El instalador debe leer el manual y seguir atentamente las instrucciones de instalacion y mantenimiento.
• El instalador es responsable de la instalación del producto y debe seguir todas las instrucciones del fabricante y las normativas vigentes. La instalación incorrecta según el manual implicla la exclusion toda la garantía.
• El fabricante declina cualquier responsabilidad por los días causados a las personas, objetivos y de los erros debidos a la instalación que desobedezca la guía manual. Cualquier uso que no sea de conformidad en el origen de su fabricacion se considerará peligioso.

Gracias por usar la bomba de calor BERING Inverboost para el calentimiento de su piscina, calentará el agua de la piscina y mantenerra la temperatura constante cuando la temperatura ambiente está entre -7 y 43 °C.

ADVERTENCIA:

• Por favor, siempre vacie el agua de la bomba de calor cuando esté parada durante el invierno o cuando la temperatura ambiente descienda por debajo de 0^ , o de lo contrario, el intercambiador de titanio se dañará por congélación, en tal caso, se perdá la garantía.
• Por favor, siempre corte el suministro de energia si deseaAbrir la carcasa para alcanzar el interior de la bomba de calor, porque hay electricidad de alto voltaje en el interior.

• Por favor, mantenga el controlador en un lugar seco, o bien cierra la cubierta de aislamiento para proteger controlador de daños causados por la humedad

• Mantenga siempre la bomba de calor en un lugar ventilado y lejos de cualquier objeto que incendidio.

• No suele la tuberia si hay refrigerante dentro de laquina. Mantenga laquina fuera del espacio confinado cuando realice el llenado de gas.
• Se debe hacer el vacio a la bomba de calor antes de cargar el gas R32 por la valvula de laquina.
• Cualquier operación en la bomba de calor de ser realizada por un profesional con licencia de gases R32.

1. Descripción

1.1 Con su Bomba de Calor se suministra:

• Conexión agua de 50 mm (pcs: 2)
• Manual de instrucciones y servicios
• Conexión condensados
• 10 metros de cable de senal
• Caja estanca
• Cubierta invernal
• Base de anti-vibración (pcs: 4)

1.2 Dimisión

2. Información de transporte

2.1 Entrega del embalaje

Para el transporte, la bomba de calor se fial palety se cubre con una caja de carton.

Para preservar derialquier daio, la bomba de calor debe ser trasladada con una transpaleta.

Todo el material, inclujo si el transporte es imputable al proveedor, pueda dàñarse durante su traslado a casa del cliente y es responsabilidad del destinativo asegurarse de su correcta entrega.

El destinativo tiene que书写ir todas las reseñas a la recepción en el albarán de entrega del transporte si notableiros en el embalaje. NO OLVIDE CONFIRMAR POR CARTA CERTIFICADA AL TRANSPORTISTA ANTES DE 48 H.

2.2 Consejo de stock

• El almacén debe estar limpio, espacioso, abierto, bien ventilado, con equipo de ventilacion y sin fuente de fuego.
• La bomba de calor debe almacenarse y transporte en posicion vertical en su embalaje original. Si no es el caso no se pueda conectar de inmediato, es necessario un periodo minimum de 24 horas antes de encender la energia electrica.

PROHIBIDO

2.3 Transferencia a la posicion final

• Durante el desembalaje del producto y la transferencia desde la el palet de origen hasta el lugar final, es necesari mantener en posicion vertical la bomba de calor.
• Este prohibido fumar y el uso de llamas cerca de laquina R32.
• La connexion de agua no garantiza la sujeción de laquina, por el contrario, el peso de la bomba de calor pueda darñar las connexiones de agua occasionando averías en el producto. El fabricante no se responsabiliza de los días occasionados por una incorrecta instalación.

3. Ficha Técnica

3.1 Datos&Tecnicosde bombas de calor de piscinaBERING Inverboost.

• Los datos anteriores están susjetos a modificaciones sin previo aviso

4. Kit de Instalación

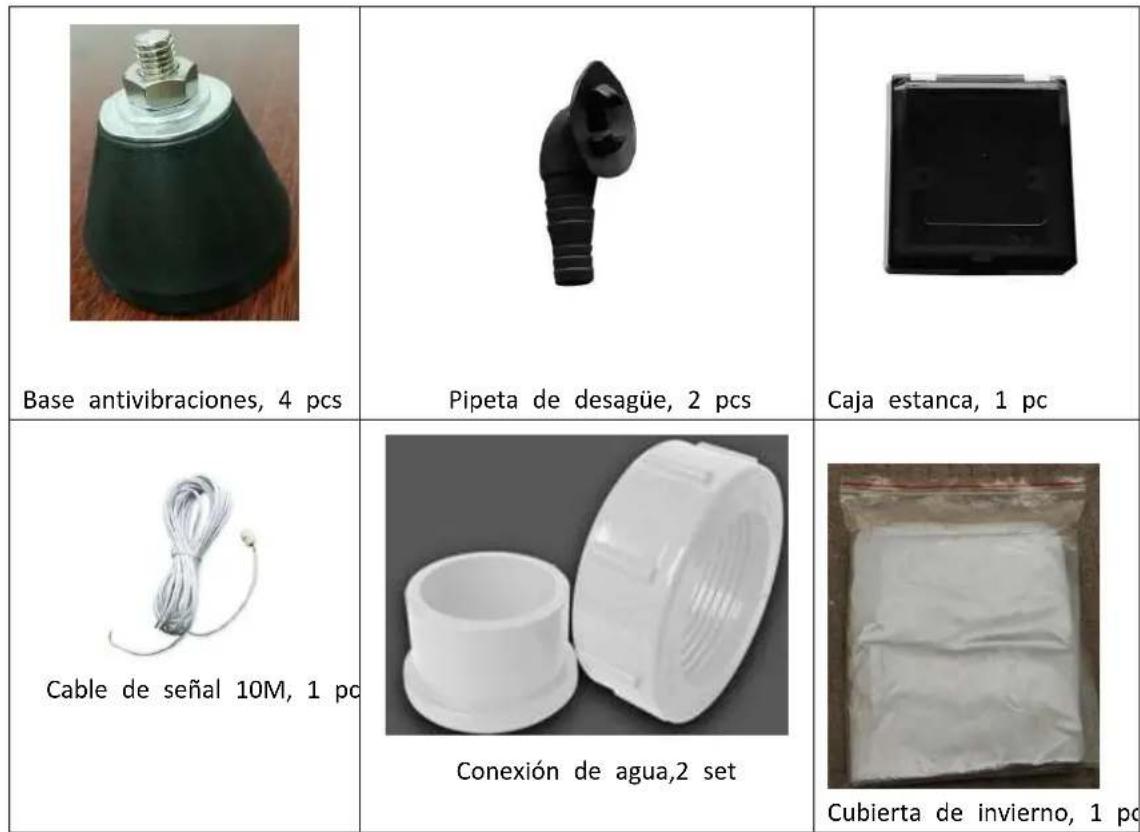

4.1 lista de los accesos

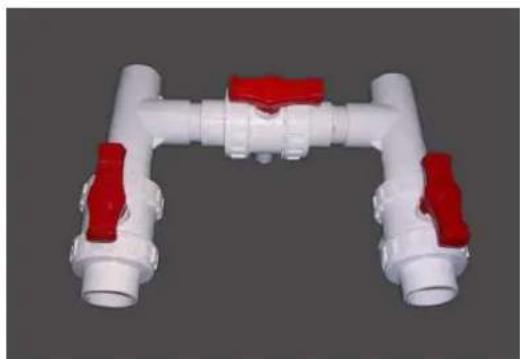

4.2 Kit By-Pass

El kit de By-Pass es el accesorio indispensable para la instalacion de la bomba de calor; también es una herramipta para la optimacion de la calefacion del agua. La regulacion de las valvulas permite optimizar el flujo de agua y co el manometro optimizar el functionamento del compresor.

4. 3 Accesorios de instalación

	Bases antivirusriborias 1. SACar 4 bases antivirusriborias 2.Póngalos uno por uno en la parte inferior de laquina.
	Conexión de la pipeta de desagüe 1. Instale la pipeta de desagüe bajo del panel inferior 2. Conecte una tuberia para drenar el agua. Note: Levante la bomba de calor para instalar la pipeta. Nunca=vuelque la bomba de calor, podrádefer el compresor.
	Entrada y calidad de agua 1. Instale las dos juntas como muesra laImagen 2.Enrosquelas en las tomas de agua Juntas de entrada y calidad
	Cableado 1. Abra la caja del bornero (marcaen rojo) en el lado de laquina 2.Cnecte los cables de alimentación en las bornas como indicá la image
	Conexión de la bomba de filtración(contacto libre de tensión) 1. Abra la caja de bornas (marcadena rojo) en el lado de laquina 2.Cnecte los cables del sistemas de filtración en las bornas, como indicálaImagen.

5. Localización y conexión

ATENCLON:

Tenga en cuenta las siguientes reglas para la instalacion de la bomba de calor: 1. Cualquier adicon de productos quimicos debe tener lugar en la tuberia situada ag de la bomba de calor. 2. Siempre colque la bomba de calor sobre una base solida y nivelada. Utilice los goma incluidos para evaporar la vibracion y el ruido. 3. Mantenga siempre la bomba de calor en posicion vertical. Si la unidad se ha tras inclinacion, espere por lo menos 24 horas antes deponer en marcha la bomba de

5.1 Ubicación de la bomba de calor

La unidad funciona correctamente en cualquier lugar siempre que los siguientes tres elementos estén presentes:

1. El aire fresco

2. Electricidad

3. Los filtros de la piscina

Launidad se pueda instalar prácticamente en cualquier lugar al aire libre, siempre y cuando se mantenga las distacias minimas asignificadas a otros objetivos (vea el dibujo de abajo). Por favor, consulte a su instalador para la instalación en una piscina cubierta. La instalación en un lugar ventoso no presenta ningún problema, auderencia de un calentador de gas.

ATENCION: Nunca instale la unidad en una habitacion cerrada con un volumen en el que se volverá a utiliser el aire expulsado de la unidad, ooca de ar podrián bloquear la entrada de aire. Tales ubicaciones perjudican el suministro cor fresco, lo que implicara una reduccion de la eficiencia y, posiblemente, reduccion produccion de calentamento.

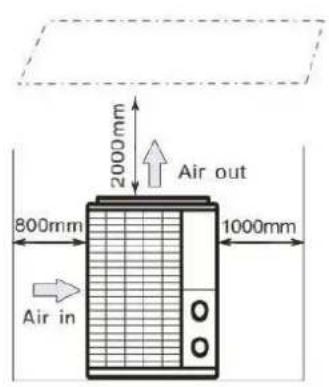

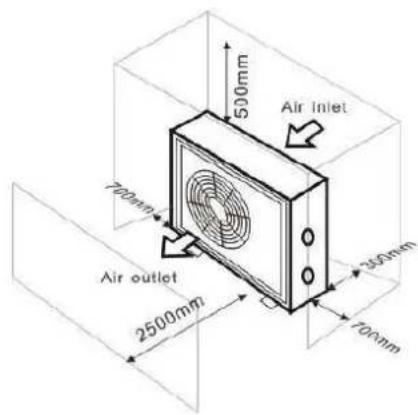

Ver el dibujo de abajo para las dimensiones minimas.

Vea el dibujo de abajo para las dimensiones minimas.

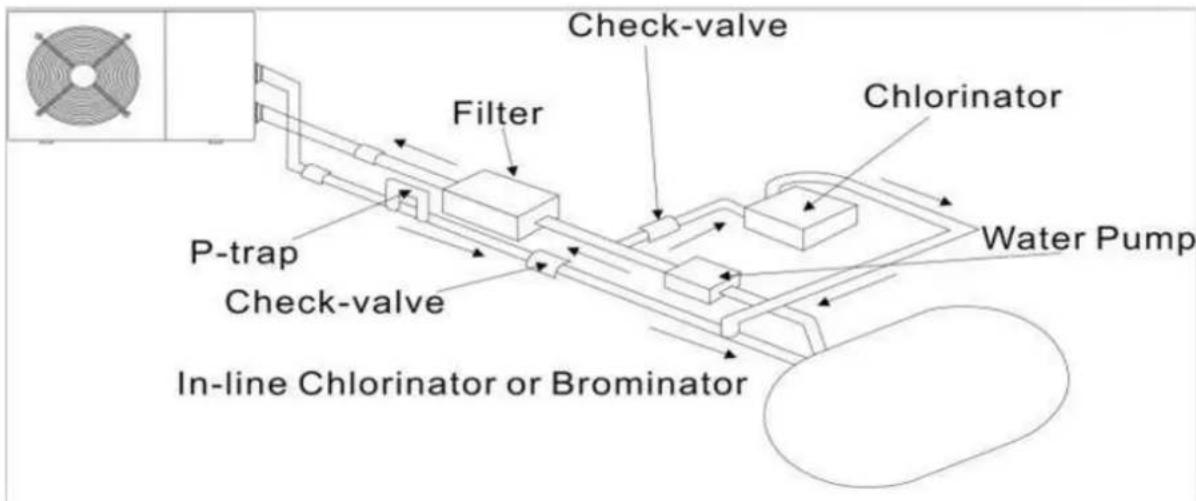

5.2 Comprobar la valvula de la instalacion

NOTA

Note: Si se utilizes un equipo de dosificación automatica para el cloro y la acidez (pH), es esencial proteg bomba de calor contra concentraciones químicas excessivamente altas que pueda corroer el intercambiado calor. Por estarzón, un equipo de este tipo永远不会earbe instalarse en la tuberia aguas abajo de la bc calor, y se recomienda instalar una valvula de retencion para evaporar el flujo inverso en la ausencia de ci del agua. El daño a la bomba de calor causado por el incumplimiento de esta instruccion no está cubier por la garantia.

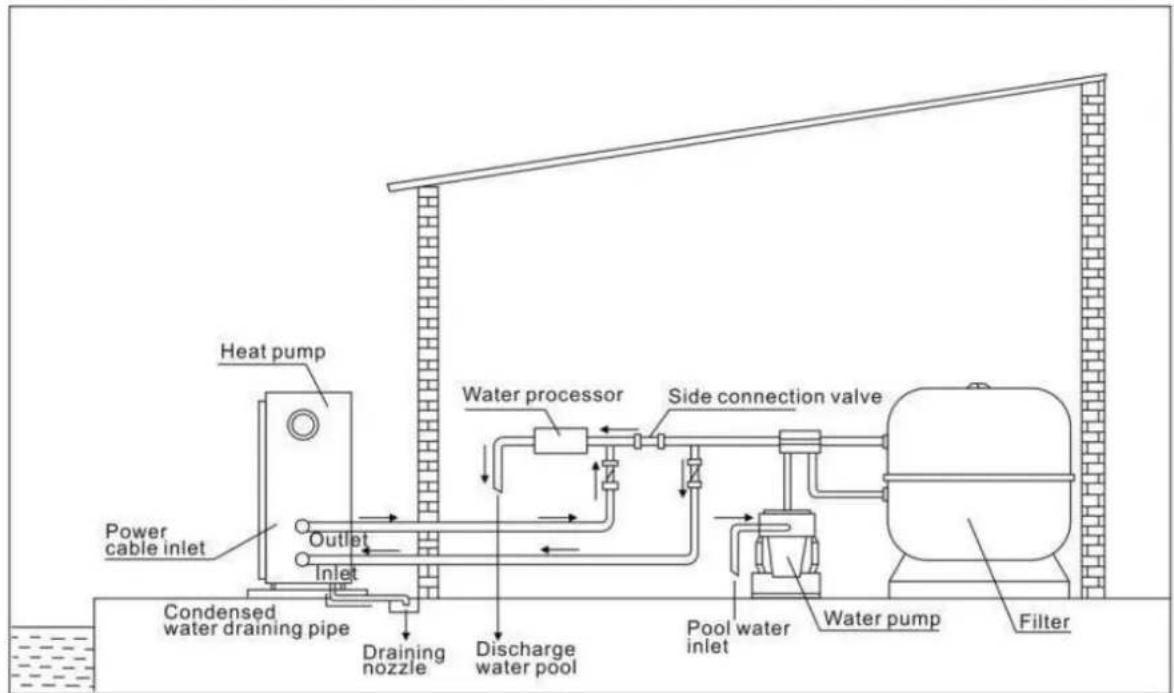

5.3 Disposition típica

NOTA

De fabricula únicamente se suministra la bomba de calor. Todos los demás componentes, incluyendo una derivación si esnecessary, deben ser proportionsados por el usuario o el instalador.

ATENCIón:

Con el fin de calendar el agua de la piscina (o bañera de hidromasaje) filtración debe estar en funciona para hacer que el agua circule a bomba de calor. La bomba de calor no arrancará si el agua no está c

6. Cableado Eléctrico

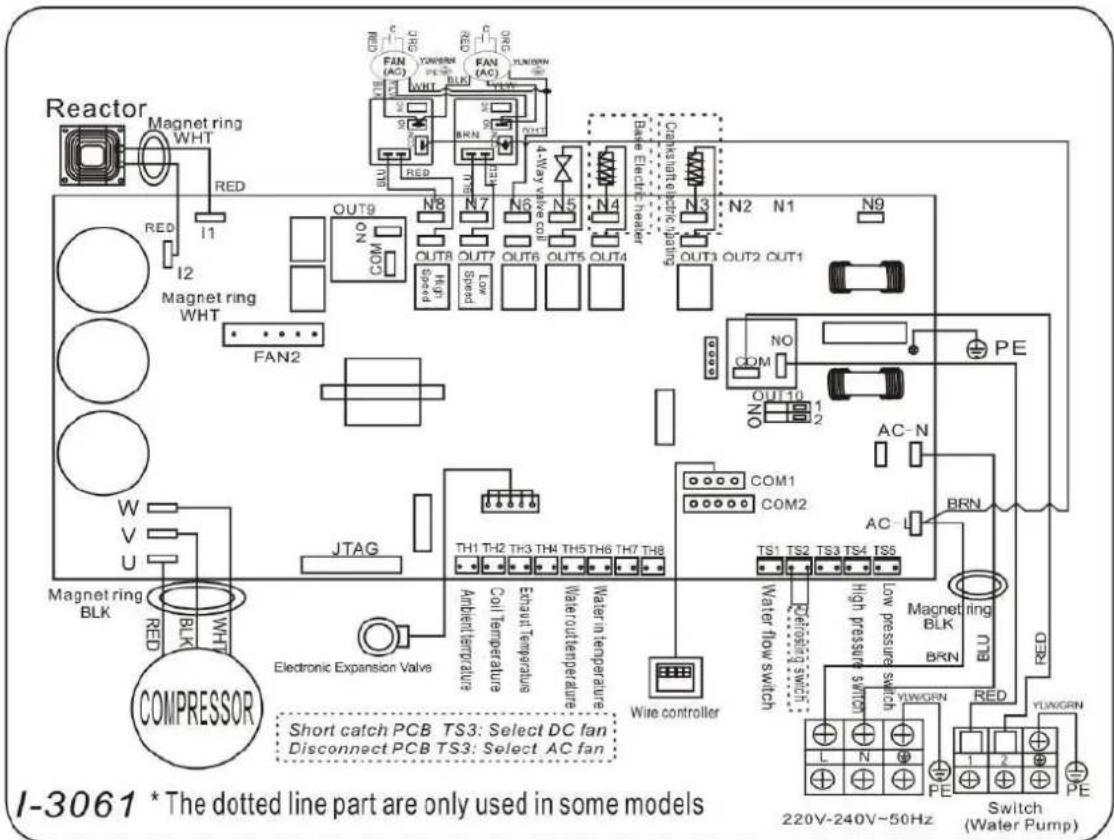

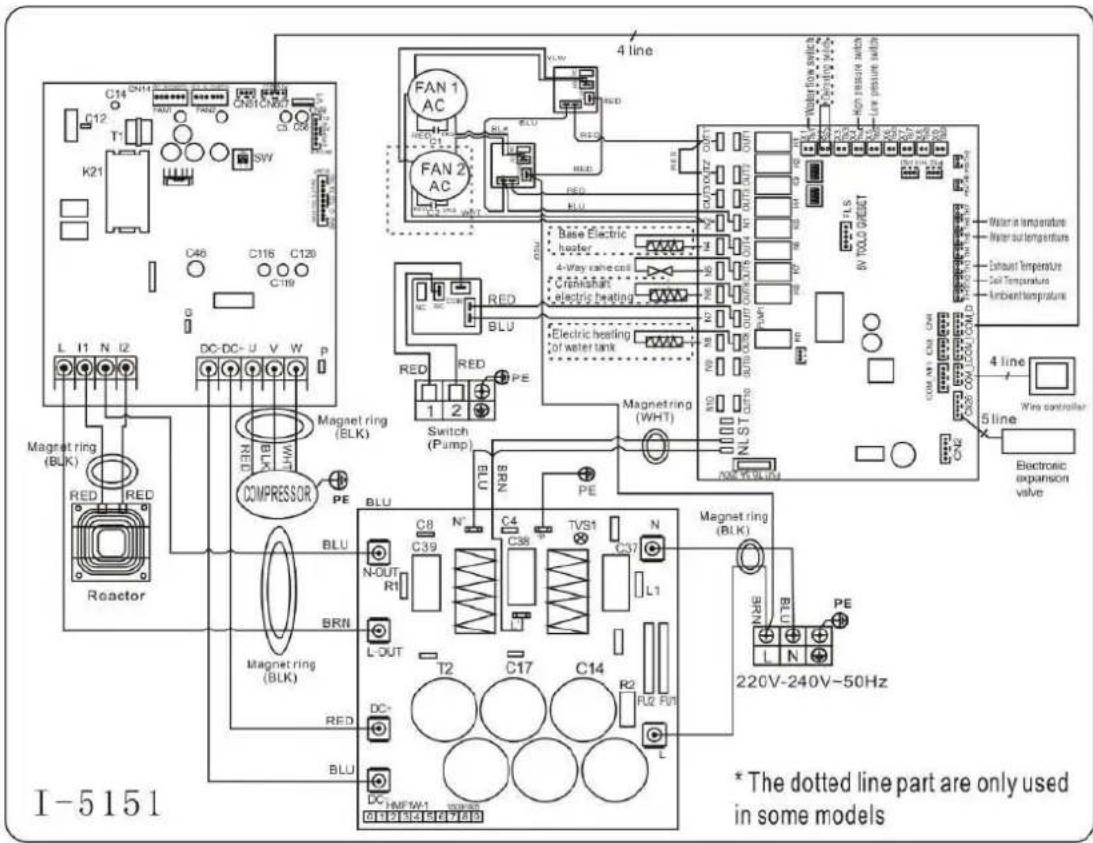

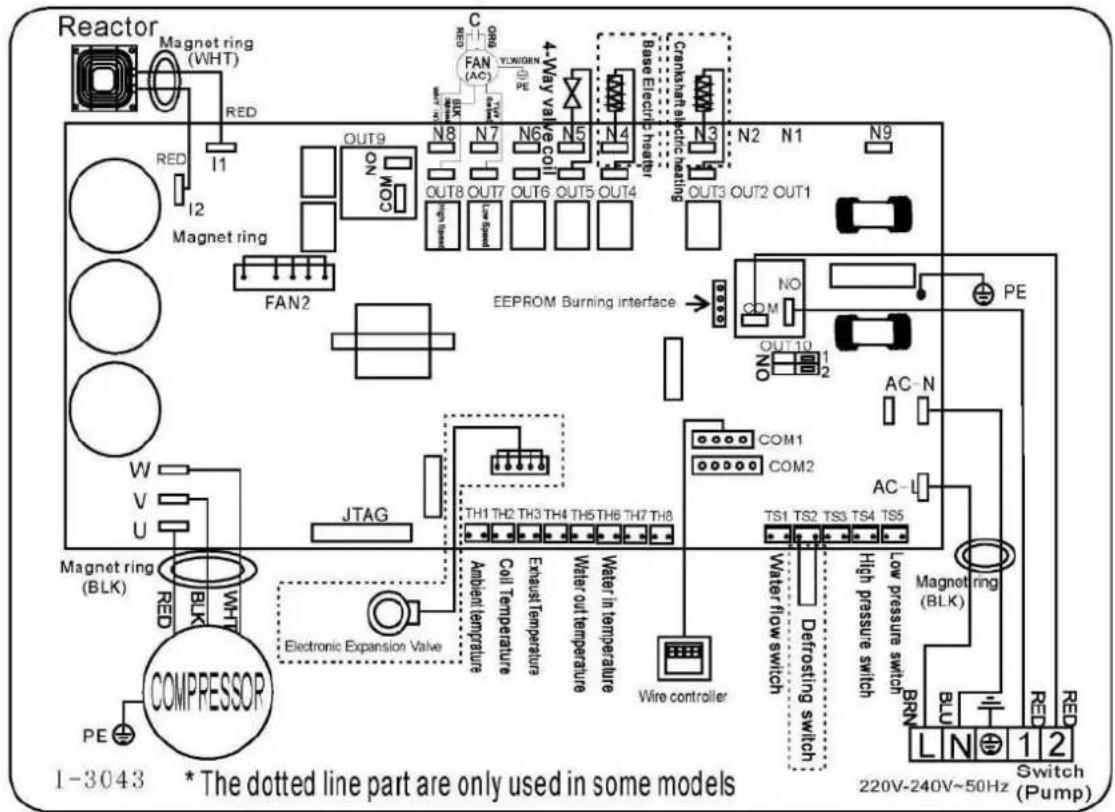

6.1 Diagrama de cableado de la bomba de calor de piscina Ref: BEXP05i/BEXP07i/BEXP09i/BEXP11i/BEXP14i/BEXP16i/BEXP18i/BEXP20i

Ref: BEXP25i

NOTA:

(1) Por encima del diagrama de cableado eletrico solo para su referencia, por favor, laquina expuesta en el diagrama de cableado.
(2) La bomba de calor de la piscina debe estar bien connectada a tierra, excepte el intercambiador de calor de la unidad está aislado electricamente del resto de la unidad. La conexion a tierra de la unidad aun es necessitiesa para protegerlo contra cortocircuitos bajo de la unidad. Internacional se requiere la vinculacion.

Desconectar: Los medios de desconexión (disyuntor, interruptor con fusible o relé) deben ubicarse a la vista y fácilmente accesibles desdela unidad.Esta es una practica common en bombas de calor commerciales y residencias.Previene la activación remota de equipos desatendidos y permitte apagar la alimentacion de la unidad cuando la unidad recibe mantenimiento.

La fuente de alimentacion para la bomba de calor debevenir,preferiblemente,de un circuito exclusivo con componentes de proteccion reguladores (proteccion diferencial de 30mA y un Minipresostato magneto-terminico.

• La instalación electrica debe ser realizada por un profesional especializzato (electricista) de acuerdo con las normas y regulaciones vigentes en el País de instalacion.
• El circuito de la bomba de calor deestar conectado a un circuito de tierra de seguidad en el bloque de Bornas.
• Los cables deben estar instalados correctamente paraEARitar interferencias.
• La bomba está disnada para connectarse a una fuente de alimentacion general con connexion a tierra.
• Sección del cable;Esta sección es indicativa y debe verificarse y adaptarse de acuerdo con las necessities y conditiones de uso.
• La tolerancia de la variación de voltaje acceptable es +/- 10% durante la operación. Las conexiones se deben dimensionalar según la potencia del dispositivo y el estado de instalación.

Modelos	Cortacircuitos	Longitud máima del cable
		2,5 mm²	4 mm²	6 mm²	10 mm²
BEXP05i	7A	84m	135m	200m	335m
BEXP07i	7A	84m	135m	200m	335m
BEXP09i	9A	57m	90m	130m	225m
BEXP11i	11A	57m	90m	130m	225m
BEXP14i	14A	43m	68m	100m	170m
BEXP16i	16A	34m	54m	80m	135m
BEXP18i	18A	32m	50m	75m	128m
BEXP20i	20A	29m	45m	66m	110m
BEXP25i	25A	/	35m	52m	95m
BEXP30i	35A	/	/	40m	75m

Estos valores se dan como una guia, solo la intervencion de un technician autorizo能把 detervalores correspondentes a su instalacion.

La linea electrica debe estar equipada con una connexion a tierra y con un interruptor diferencial de

6.3 Instalación de la pantalla remota

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

• El lado con el enchufe se conecta con el panel de control (photo1)
• El otrogado del cable de signa. (photo2)
• Abra la tapa del cuadro de conexión electrónica y pase a工程技术 de ella el cable de la pantalla remota. (photo3,4)
• Inserte el cableado en la posicion designada (c的功效: COM 1 o COM-L) en la plac a PC. (photo5)

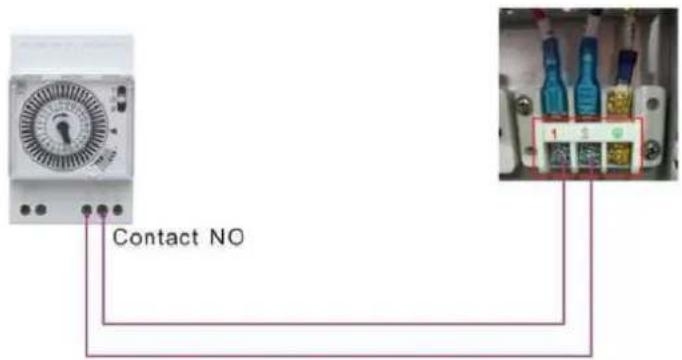

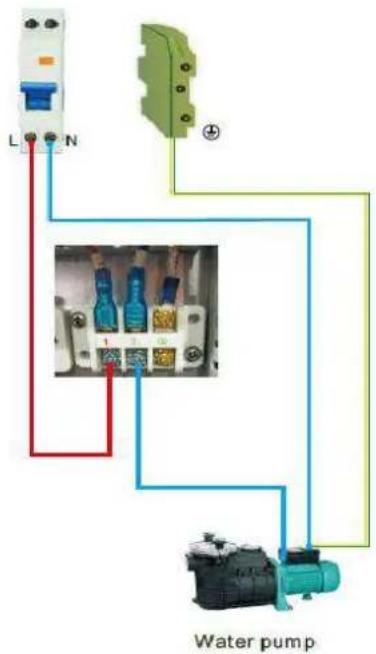

6.4 Conexión de la bomba de contacto libre de tension Temporizador de conexión de contacto libre de tension

Conexión de bomba de contacto libre de tension

7. Puesta en funciona

7.1 Puesta en funciona

Después de que todas las conexiones se hayan hecho y comprobado,learvar a cabo el seguidente procedimiento:

1. Encienda la bomba de filtración, probar que no haya fugas y verifique que el agua fluye desde y hacer la piscina.
2. Conecte la alimentacion de la bomba de calor y pulse el boton de encendido / apagado en el panel de control LED. La unidad se pondra en marcha afterwards del tiempo de retardo (ver más abajo).
3. Después de uno horas, comprobar si el aire que impulsa hacía para la unidad es más frió.
4. Cuando apague la bomba de filtración, la unidad tambiénDebe apagarse de forma automatica, sino, a continuación, ajuste el Minipresostato de flujo.
5. Permita que la bomba de calor y la bomba de filtración funciona en las 24 horas del día hasta que se alcance la temperature希望大家 quanque la filtracion este en funcionamento y la temperatura del agua piscina desciere 2grundos por debajo de la temperature establisha.

Dependiendo de la temperatura inicial del agua en la piscina y la temperatura del aire, pueda tardar various días en calentar el agua a la temperatura deseada. Una cubierta para la piscina puede reducir drásticamente el tiempo你需要cho.

NOTA

Launidad esta equipada con un Minipresostato de flujo para la proteccion de la BdC, con velocidad de flujo de agua adecuado. Se encendera cuando la bomba de piscina funciona y se apagará cuando la bomba se apague.

Tiempo de retraso

A la bomba de calor se ha incorpored una temporizacion de la puesta en marcha de 3 horas para proteger el circuito y evaporar desgaste excessivo. La unidad se reinicia automatically antes de que expire el tiempo de retardo. Incluso una breve interrupcion dispararé este retraso de tiempo para evaporar que la unidad se reinicio inmediamente. Las interruptions durante este periodo de demora no afectan a la duracion de 3 horas.

7.2 Condensation

El aire aspirado por la bomba de calor es fuertamente enfirado por la bomba de calor para calentar el agua de la piscina, este puede causar la condensacion en las aletas del evaporador.

NOTA

LaULDadde condensacionpuede ser tanto como varios litros por hora conuna humedadrelativaalta.

Esto a vezes es emaneamente considerado como una fuga de agua.

7.3 Manómetro (R32)

Examine el manómetro que indica la presión del gas refrigerante de la unidad, lasuma tableta muestra el valor normal de la presión del gas (R32) cuando laquina está apagada o encendida.

Unidad condición	Apagada
Temp ambiente (°C)	-5~5	5~15	15~25	25~35
Temp agua (°C)	/	/	/	/
Presión manómetro (MPa)	0.59~0.85	0.85~1.18	1.18~1.59	1.59~2.1

Unidad condición	Encendida
Temp ambiente (°C)	/	/	/	/	/
Temp agua (°C)	10~15	15~20	20~25	25~30	30~35
Presión manómetro (MPa)	1.1~1.6	1.3~1.8	1.5~2.1	1.7~2.4	1.9~2.7

Cuando la bomba de calor se conecta a la corriente, la pantalla LED muestra un número de 3segundos que indica el Modelo de la bomba de calor.

7.4.1 Botón (icon)

Presione para arrancar la bomba de calor, la pantalla de LED muestra la temperatura del agua.
descada durante 5 segundos, bajo muestra la temperatura del agua de entrada y el modo de operacion.

Pulse para detener la bomba de calor y muestre "OFF"

Aviso: Durante la comprobacion y ajuste del parametro, pulse la tecla para pagarrapidamente y guardar la configuracion actual.

Pulse de nuevo para encender / apagar laquina.

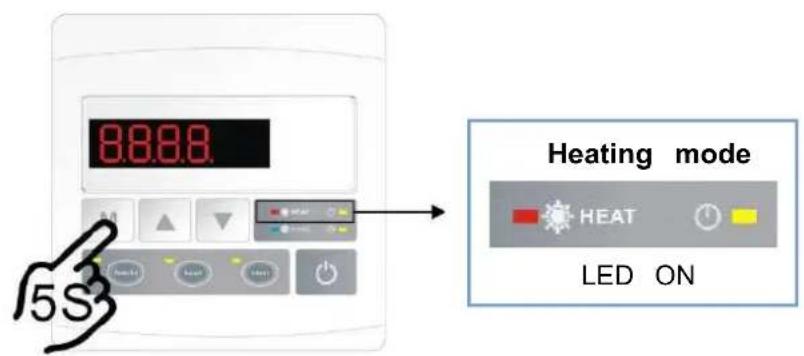

7.4.2 Botón M

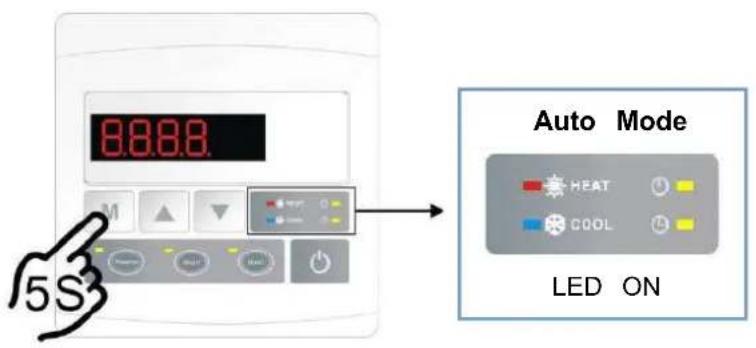

Auto Mode:

Hay 3 modelos para la unidad, solo calefacción, modo automatico (calefacción y enfiambre), solo enfiambre.

Puede embarar el modo solo calefacion y el modo automatico presionando M durante 5 segundos, sin importar si la unidad está encendida o apagada.

Presione M neutramente por 5 segundos para salir del modo automatico y cambiar al modo de calefacion (predeterminado: modo inteligente)

Nota: En el modo Automático, es inutil建立起cer el parámetro P1.

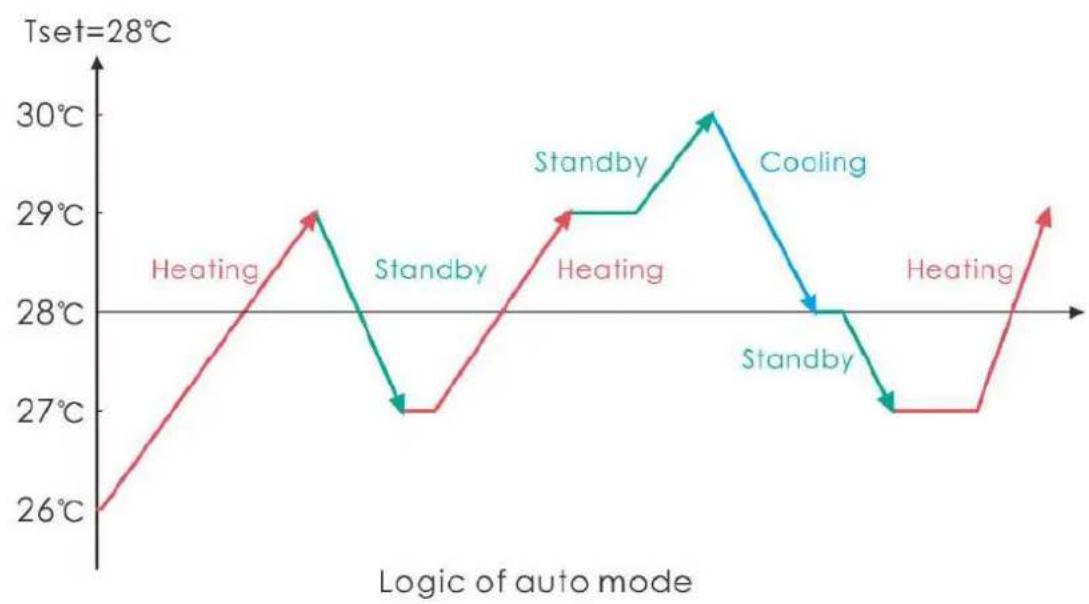

Lógica de operación del modo automatico

7.4.3 Botón y

Bloquear / desbloquear la pantalla:

Mantenga y durante 5segundos para bloquear /desbloquear la pantalla.

Ajuste de la temperatura del agua:

Pulse o para ajustar la temperatura del agua directamente.

Comprobación de parámetros:

Pulse primo, bajo pulse para comprobar el parámetro User de d0 a d11

Código	Condición	Alcance	Observación
d0	IPM temperatura del molde	0-120°C	Valor de prueba real
d1	Temp. De agua de entrada T1	-9°C~99°C	Valor de prueba real
d2	Temperatura del agua de salida T2	-9°C~99°C	Valor de prueba real
d3	Temperatura ambiente. T5	-30°C~70°C	Valor de prueba real
d4	Código de limitación de Frequencia	0,1,2,4,8,16	Valor de prueba real
d5	Temperatura Evaporador T3	-30°C~70°C	Valor de prueba real
d6	Temperatura descarga de gas T6	0°C~C5°C (125°C)	Valor de prueba real
d7	Paso de EEV	0~99	N*5
d8	Frecuencia de funcionaimiento del compresor	0~99Hz	Valor de prueba real
d9	Corriente del compresor	0~30A	Valor de prueba real
d10	Velocidad actual del ventilador	0-1200 (rpm)	Valor de prueba real
d11	Código de error de laULTima vez	Todo el)código deerror

Observación: d4: número de limitación de Frequencia,

0: sin limite de Frequencia;
1: limite de temperatura de la tuberia de la bobina;
2: limite de frequencia de sobrecalentamento o sobrenfriamento;
4: limite de fecuencia actual de la unidad;
8: limite de fecuencia de tension deccionamento;
16: limite de frequencia de alta temperature de conducccion

Pulse primo, bajo pulse para comprobar / ajustar el parámetro de usuario de P1 a P7

Código	Nombre	Alcance	Defecto	Observación
P0	Desescarche obligatorio	0-1	0	0: Operación normal predeterminada 1: Descongelamente obligatorio.
P1	Modo de trabajo	0-1	1	1 Modo de calefacción, 0 modo de enfiambre
P2	Temorizador activado / desactivado	0-1	0	1 El temporizador encendido / apagado está en función, 0 El temporizador encendido / apagado está fuera de funciona (El ajuste de P5 y no funciona)
P3	Bomba de agua	0-1	0	1 Siempre en marcha, 0 Dependce del funciona del compresor
P4	Horaactual	HH:MM	0:00	0-23:0-59
P5	Temorizador en	HH:MM	0:00	0-23:0-59
P6	Temorizador desactivado	HH:MM	0:00	0-23:0-59
P7	Temp. De agua de entrada correción	-9~9	0	Ajuste predeterminado: 0

7.4.4 Función de restablecimiento del sistemas

Presione y en 10s, el sistema se restablecerá y做不到 "0000" en el controlador.

Símbolo de calentimiento, la luz se encenderá cuando está en funciona.

Cuando se desconga, la luz parpadeará.

Símbolo de enfiambre, la luz se encenderá cuando está en funcionaimiento.

Note: cuando el parámetro P1 está en la verificacion / ajuste, y parpadeará al mismotiempo.

Simbolo de parada automatica, la luz se encenderá cuando está en funciona.

Símbolo de inizio automatico, la luz se encenderá cuando está en funciona.

7.4.9

Pulse este botón, la luz parpadeará y la bomba de calor funciona en 'Salida completa' solamente.

7.4.10

Mientras este en Smart, la bomba de calor solo funciona en 'Salida media' y 'Salida completa' En 'Salida media', la luz de Smart parpadeará.

En 'Salida completa', la lampara de Smart está encendida, la lampara de Powerful sera flash.

7.4.11

Mientras este en Silent, la bomba de calor solo funciona en "salida media" y "salida��ena" En 'Salida��ena', la luz de Silencio parpadeará.

En 'Salida media', la lampara de Silent está encendida, la lampara de Smart sera flash.

7.5 Lógica para calefacción

Estado de trabajo		Mode of trabajo	Agua en temperatura-T1	Por exemple, Agua en temperatura-T1	Bomba de calor nivel de trabajo
1	Puesta en marcha de bomba de calor	Cuando selecciones el "modo Smart"	T1<Tset-1	T1< 27°C	Modo Powerful- Frequencia F9
2			Tset-1≤T1 < Tset	27°C ≤ T1 <28°C	Frecuencia: F9-F8-F7, ..., - F2
3			Tset≤ T1 <Tset+	28°C ≤ T1 <29°C	Modo Silent- Frequencia F2
4			T1≥Tset+1	T1≥29°C	Bomba de calor está en modo de esper y deja de funciona hasta que la temperature del agua disminuya a 28°C.
5		Al selectionar el "modo Silent"	T1<Tset	T1< 28°C	Modo Smart -Frecuencia F5.
6			Tset≤T1 < Tset+1	28°C ≤ T1 < 29°C	Modo Silent-frecuencia F2 / F1.
7			T1≥Tset+1	T1≥29°C	Bomba de calor está en modo de esper y deja de funciona hasta que la temperature del agua caiga a menos de 28°C.
8		Cuando selecciones el "modo Powerful"	T1<Tset+1	T1<29°C	Modo Powerfu-frecuencia F10/F9
9			T1≥ Tset+1	T1≥29°C	Bomba de calor está en modo de esper y deja de funciona hasta que la temperature del agua disminuya a 28°C.
10	Reiniciar para calentar el agua en estado deespera	Cuando Bomba de calor está travajando en "modo Smart"	T1≥Tset	T1≥28°C	Bomba de calor
11			Tset>T1≥Tset-1	28°C >T1 ≥ 27°C	Silent- Frequencia F2
12			Tset-1>T1≥Tset-2	27°C >T1 ≥ 26°C	Frecuencia: F2-F3-F4, ..., - F9
13			<Tset-2	<26°C	Powerful-frecuencia F9
14		Cuando Bomba de calor está travajando en "modo Silent"	Tset	T1≥28°C	Bomba de calor
15			Tset>T1≥Tset-1	28°C >T1 ≥ 27°C	Modo Silent-frecuencia F2 / F
16			T1<Tset-1	T1<27°C	Smart-frecuencia F5
17		Cuando Bomba de calor está travajando en "modo Powerful"	T1<Tset-1	T1<27°C	Powerful -frecuencia F10 / F9

7.6 Lógica de operación de enfiambre

Estado de trabajo		Modo de trabajo	Agua en temperatura-T1	Por exemple, Agu en temperatura-T1	Bomba de calor nivel de trabajo
1	Puesta en marcha de bomba de calor	Cuando selecciones el "Modo Smart"	T1≤Tset-1	T1≤27°C	Bomba de calor
2			Tset-1<T1≤Tset	27°C < T1≤ 28°C	Modo Silent-frecuencia F2
3			Tset<T1≤Tset+1	28<T1≤29°C	Frecuencia: F9 -F8-F7,...,- F2
4			T1≥Tset+1	T1≥29°C	Modo Powerful-F9
5		Al selectionar "Modo Silent"	T1≤Tset-1	≤27°C	Bomba de calor
6			Tset-1<T1≤Tset	27°C < T1≤28°C	Modo Silent- fecuencia F2/F
7			T1>Tset	T1>28°C	Modo Smart -frecuencia F5
8		Cuando selecciones el "Modo Powerful"	T1>Tset-1	T1>27°C	Modo Powerful-frecuencia F10/F9
9			T1≤Tset-1	T1≤27°C	Bomba de calor
10	Reiniciar para enfriar el agu en estado deespera	Smart	T1≤Tset-1	T1≤27°C	Bomba de calor
11			Tset ≤ T1 < Tset+1	28 ≤ T1 <29°C	Modo Silent- fecuencia F2
12			Tset+1 ≤ T1 <Tset+2	29 ≤ T1 <30°C	Frecuencia: F2 -F3-F4,...,- F9
13			T1≥Tset+2	T1≥30°C	Modo Powerful -frecuencia F
14		Silent	Tset<T1≤Tset+1	28<T1≤29°C	Modo Silent-frecuencia F2/F1
15			T1>Tset+1	T1>29°C	Modo Smart-frecuencia F5
16		Powerful	T1>Tset+1	T1>29°C	Modo Powerful-frecuencia F10/F9
17			T1≤Tset-1	T1≤27°C	Bomba de calor

7.7 lógica de la bomba de agua

Opinion 1: La bomba de agua está relacionada con el funcionaamento de la bomba de calor para iniciaar o detener.

La bomba de agua arranca 60 s antes que el compresor, la bomba de agua arranca 30s y bajo el

Minipresostato de flujo de agua detecta caudal. Cuando la bomba de calor entra en modo de esper, la bomb de filtración se detendra 60segundos despues de que el compresor se haya detenido.

La bomba de filtración volverá a functionar durante 3关键时刻 y luego se detendra cuando el tiempo de esper sea superior a 2 horas.

	Condición	Ejempio	Lógica de trabajo bomba de agua
Modo de calentimiento	T1> Tset-1, dura 30 horas	T1>27°C, dura 30 horas	La bomba de agua entrada en el modo de esp durante 2 horas y no arrancará excepto apague fuente de alimentación y reinicia. La bomba de calor se reinciárá 3关键时刻 afterwards de que la bomba de agua salga del mode de espera para detectar;nuevamente la temperatura del agua
Modo de enfiambre	T1> Tset+1, dura 30 horas	T1<29°C, dura 30 horas	La bomba de agua entrada en el modo de esp durante 2 horas y no arrancará excepto apague fuente de alimentación y reinicia. La bomba de calor se reiniciará 3关键时刻 afterwards de que la bomba de agua salga del mode de espera para detectar;nuevamente la temperatura del agua

Opacion 2

Cuando la bomba de calor está encendida (en funciona bajo o en esperá), la bomba de agua siempre está encendida.

Funcionará durante 1 minuto après de apagar manualmente.

NOTA :

Tset = temperatura establecida del agua

Por exemple: Tset=28°C. Temperatura establecida del agua en la bomba de calor de su piscina.

Tset-1 = menos 1 °C que la temperatura establecida

Tset + 1 = más 1 °C que la temperatura establecida

7.8 Proteccion de la unidad.

Observaciones:

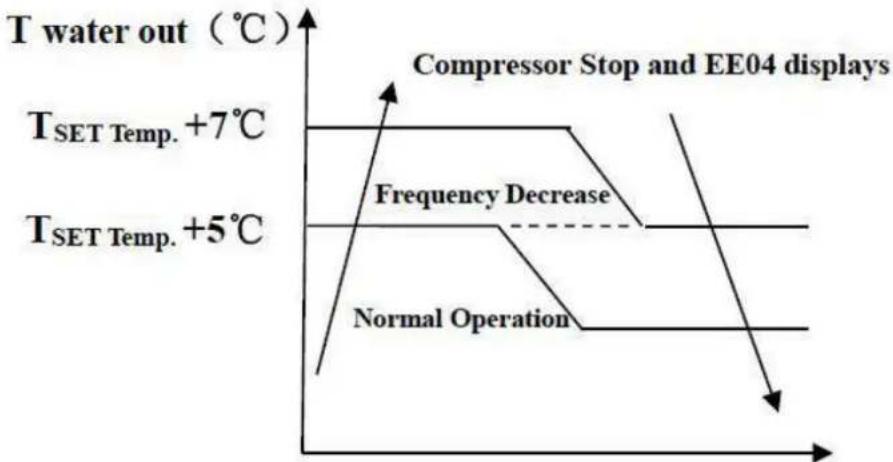

1. En el modo de calefacción, si la temperatura de salute del agua es más alta que la temperatura establecida, en más de 7^ , el controlador LED muestra EE04 para la protección del sobrecalentimiento del agua.

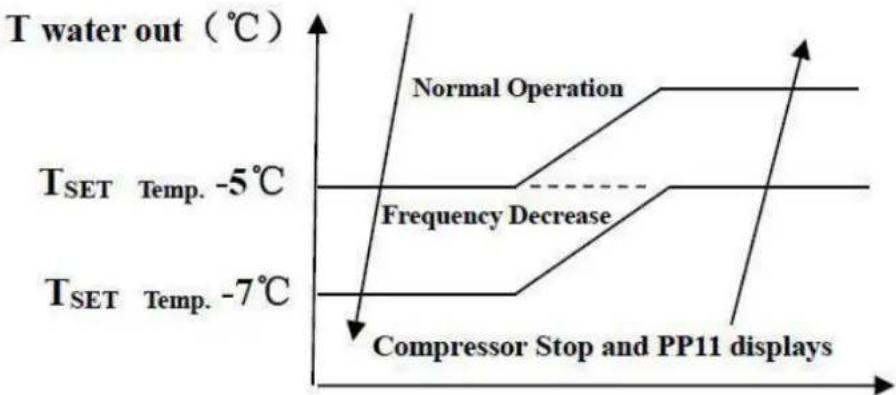

2. En el modo de enfiambre, si la temperatura de salute del agua es más baja que la temperatura establecida, es más de 79^ , el controlador LED muestra PP11 para la proteccion de sobrecalentamento del agua.

Protección contra sobrecalentimiento de agua EE04

Proteccion de sobreenfriamento de agua PP11

Por exemple, como a continuación:

Modo	Temperatura salute del agua	Temperatura Set Point	Condición	Mal funcionaimiento
Modo de calentimiento	36°C	29°C	Tout -Tset ≧7°C	EE04 Protección contra sobrecalentimiento para la temperatura del agua (T2)
Modo de enfiambre	23°C	30°C	Tset -Tout ≧7°C	PP11 Protecciónblemado bajo para la temperatura del agua (T2)

8.Solución de Problemas

8.1 Visualización del número de error en el controlador LED

Malfuncioncimiento	Códigos de error	Razón	Solutación
Fallo en el sensor de temperatura de entrada del agua T1-TH6	PP01	1. El sensor en circuito abierto o cortocircuito2. El cableado del sensor está suelt	1. Verifique o cambie el sensor2. Reparar el cableado de los senso
Fallo en el sensor de temperatura de salute del agua T2-TH5	PP02	1.El sensor en circuito abierto o cortocircuito2. El cableado del sensor está suelt	1. Verifique o cambie el sensor2. Reparar el cableado de los senso
Fallo en la sonda del evaporador T3-TH2	PP03	1. El sensor en circuito abierto o cortocircuito2. El cableado del sensor está suelt	1. Verifique o cambie el sensor2. Reparar el cableado de los senso
Fallo del sensor de aspiración del compresor	PP04	1. El sensor en circuito abierto o cortocircuito2. El cableado del sensor está suelt	1. Verifique o cambie el sensor2. Reparar el cableado de los senso
Falla del sensor de temperature ambiente T5-TH1	PP05	1. El sensor en circuito abierto o cortocircuito2. El cableado del sensor está suelt	1. Verifique o cambie el sensor2. Reparar el cableado de los senso
Fallo del sensor de temperature de descarga del compresor T6-TH3	PP06	1. El sensor en circuito abierto o cortocircuito2. El cableado del sensor está suelt	1. Verifique o cambie el sensor2. Reparar el cableado de los senso
Protección antihielo en invierno	PP07	La temperature ambiente o la temperature de entrada del agua es demasiado bajo	Protección normal
Protección de baja temperature ambiente	PP08	1. Fuera del rango de functionamien por baja temperature2. Anormalidad del sensor	1. Dejar de usar, más alla del limitete temperature2. Cambie el sensor
Protección contra temperature condensador.Demasiado alta en modo refríar T3-TH2	PP10	1. La temperature del ambiente es demasiado alta o la temperature de agua es demasiado alto en el modo de enfiambre2. El sistema de refrigeración es anormal	1. Compruebe el alcance de uso2. Revise el sistemas de refrigeración
Protección de temperature de agua. Muy baja en modo frio T2-TH5	PP11	1. Bajo flujo de agua2. Sensor de temperature T2-TH5anormal	1. Revisar la bomba de agua y el sistemas de filtración2. Cambie el sensor de temperatura T2-TH5
Malfuncioncimiento	Códido de error	Razón	Solutión
Faldo de alta presión TS4	EE01	1. Minipresistato de alta presión en mal connectado o falla2. La temperatura ambiente es demasiado alta3. La temperatura del agua es demasiado alta4. El flujo de agua es demasiado bajo5. La velocidad del motor del ventilador es anormal o el motor del ventilador está dañado	1. Compruebe el cableado del minipresistato de alta presión o cambielo2. Revise el flujo de agua o la bombe de filtración3. Compruebe el motor del ventilado4. Revisar y reparar el sistema de filtración
Faldo de baja presión TS5	EE02	1. Minipresistato de baja presión mal connectado o falla2. EEV está bloqueada o el sistemas d tuberías está atascado3. La velocidad del motor es anormal el motor esta dañado4. Fuga de gas	1. Compruebe el cableado del Minipresostato de baja presión o cambielo2. Compruebe la EEV y el sistemas de tuberías. Compruebe el motor.3. Mediente el manómetro de alta presión compruebe el valor de la presión4. Comprobar el sistema de refrigeración
No hay flujo de agua o fallo del Minipresostato de flujo de agua TS1	EE03Or" ON"	1. El Minipresostato de flujo de agua está mal connectado2. No hay flujo de agua insuficnce	1. Comprobar el cableado del Minipresostato de flujo de agua o cambiarlo.2. Compruebe la bomba de filtración el circuito de agua
Protección de temperatura del agua demasiado alta en modo calentar T2-TH5	EE04	1. Bajo flujo de agua2. El Minipresostato de flujo de agua está atascado y el suministro de agua está cortado3.Sensor T2-TH5 es anormal	1.Compruebe el circuito de agua2.Compruebe la bomba de filtración el Minipresostato de flujo de filtración3. Compruebe el sensor T2-TH5 o cambielo
Temperatura de descarga del compresor demasiado alta T6-TH3	EE05	1. Falta de gas2. Bajo flujo de agua3. Circuito frigorífico4. Fallo del sensor	1.Compruebe el manómetro de alta presión, si es demasiado bajo, llénelo con un poco de gas2.Compruebe el circuito frigorífico y l Bomba de filtración3.Compruebe el sistema de tuberías hubiera una obstrucción4.Cambiar sonda de descarga.
Malfuncionmente	Cólico de error	Razón	Solutación
Faldo de controlador o fallo de communicator	EE06	1. La红线 no es buena o está dañado el cable. 2. Controlador averiado.	1. Compruebe y vuelva a conectar cable 2. Cambiar por cable 3. Apague el suministro electrico y reinicia laquina 4. Cambiar a nuevo controlador
Protección de consumo del comprisor	EE07	1. La corriente del compresor es demasiado alta 2. Error en la secuencia de la fase del compresor 3. Accumulación de liquido y/o aceite er el compresor hacer que el consumo se mayor. 4. Compresor oplaça de control dañad 5. El flujo de agua es anormal fluctuaciones	1. Compruebe el compresor 2. Compruebe el sistema frigorífico 3. Compruebe si la potencia instalada es un rango normal. 4. Compruebe la红线 de secuencia de fases
Error de communicator entre el controlador y lapla principal	EE08	1. Poca SIGNAL de红线 y/ocalde señal dañado 2. MalFuncuentimiento del controlor	1. Compruebe y vuelva a conectar cable deignal 2. Cambiar el cable deignal 3. Apague el suministro electrico y reinicia laquina 4. Cambiar el controlador
Error de communicator entre lapla principal y lapla del controlor	EE09	1. Mala o cable de communicator 2. El cable está dañado	1. Compruebe la红线 del cable 2. Cambiar el cable
Protección VDC. Tensión demasiado alta	EE10	1. La tensión de la linea es demasiado alta 2. Placa dañada	1. Compruebe si la potencia está el rango normal 2. Cambie lapla
Protección del modulo IPM	EE11	1. Error de datos 2. Conexión de fases del compror incorrecta 3. Accumulación de liquido en el compror 4. Comprenor opla dañado	1. Error en el programa, apagar el suministro de electricidad y reinicianes de 3制动os 2. Cambiar lapla 3. Verifique la红线 del controlor
Malfuncarnimiento	Códigos de error	Razón	Solutión
Protección de bajo voltaje de VDC	EE12	1. La tensión de la linea es demasiado baja2. La placía está dañado.	1. Compruebe si la potencia está en el rango normal2. Cambiar la placía de control
Protección de sobreintensidad	EE13	1. La corriente del compresor es demasiado grande momentáneamente2. El flujo de agua es anormal3. Fluctuaciones de energia en un corto espacio de tiempo4. Inductor PFC incorrecto	1. Compruebe el compresor2. Compruebe el sistema frigorífico3. Compruebe si la potencia está en el rango normal4. Compruebe si se usa el inductor PFC correcto
Error de salute del circuito de detectación de temperatura del modulo IPM	EE14	1. Salida anormal del circuito tírmico del modulo IPM2. Motor del ventilador dañado o的功能amiento anormal.3. La hora de ventilador está rota	1. Cambiar planta2. Compruebe si la velocidad del motor es demasiado baja o si el motor del ventilado está dañado, cambielo3. Cambiar la hora de ventilador
Temperatura del modulo IPM demasiado alta	EE15	1. Excepción de salute del circuito tírmico del modulo IPM2. Motor del ventilador dañado o功能性 anormal.3. La hora de ventilador está rota	1. Cambiar planta2. Compruebe si la velocidad del motor de ventilador es demasiado baja o si el mot del ventilador está dañado, cambielo3. Cambiar otra hora de ventilador
Protección del modulo PFC	EE16	1. Excepción de salute del modulo PFC2. Motor del ventilador dañado o功能性 anormal.3. La hora de ventilador está rota4. Salto de voltaje de entrada, la potencia de entrada es anormal	1. Cambiar planta2. Compruebe si la velocidad del motor es demasiado baja o si el motor del ventilado está dañado, cambielo3. Cambiar la hora del ventilador4. Comprobar la tensión de entrada
Fallo motor del ventilador DC	EE17	1. El motor DC está dañado2. El controlador está dañado3. La hora del ventilador está atascada	1.Fallo del motor DC, sustituya por uno nuevo.2.Cambiar unaewsueva planta principal
Función anormal del modulo PFC	EE18	La placá de control está dañada	1. Cambiar unaewsueva palca2. Compruebe si la velocidad del motor de ventilador es demasiado baja o si el mot del ventilador está dañado, cambielo
Fallo por alta temperatura del modulo PFC	EE19	1. Salida del circuito tírmico del modulo PFC anormal2. Motor del ventilador dañado o功能性 anormal.3. La hora del ventilador está rota4. La conexión en la placá de control no está bien connectada	1. Cambiar el controlador2. Compruebe si la velocidad del motor e demasiado baja o si el motor del ventilado está dañado, cambielo3. Cambiar la hora del ventilador4. Verifique si la conexión está suelta
Mal funciona bajo la lawe de control del control del software	Códigos de error	Razón	Solutación
Error de alimentación de entrada	EE20	El voltaje de la fuente de alimentación fluctúa demasiado	Compruebe si el voltaje es estable
Error en el control del software	EE21	1. El compresor se queda sinOOKING2. Programa incorrecto3. Impurezas bajo el compresor hace que la velocidad de rotación sea inestable	1. Compruebe o cambie el controlado2. Introduzca el programa correcto
Error de circuito de detectión de corriente	EE22	1. Señal de tensión anormal2. El controlador está dañado	1. Compruebe o cambie el controlado
Fallo de arranque del compresor	EE23	1. El controlador está dañado2. Error de cableado del compresor o contacto deficiente o desconnectado3. Acumulación de liquido en el compresor4. Conexión de fase Incorrecta para el compresor	1. Compruebe o cambie el controlado2. Compruebe el cableado del compresor de ac器o con el diagram de circuitoCompruebe el compresor o cambielo
Fallo del dispositivo de temperatura ambiente en la plac electrónica	EE24	Fallo del dispositivo de temperatura ambiente	Cambiari la plac del controlador o la plac principal
Falla de fase del compresor	EE25	Mala conexión de las fases	Compruebe el cableado actual de ac器o con el diagrama de circuito
Error en la valvula de vías	EE26	1. Fallo de la valvula de quatre vías2. Falta de refrigerante (no detecta T3-TH2 o T5-TH1)	1. Commutar al modo de refrigeración para comprobar si la valvula de 4 VIAse ha invertido correctamente2. Cambiar la valvula de 4 vias3. Llenar con gas
Error de lecture de datos EEPROM	EE27	1. Datos de la EPROM incorrect en el programa o fallo en la entrada de datos de la EPROM2. Fallo de la plac principal	1. Introduzca los datos correctos de la EEPROM2. Cambiar la plac principal
Falla de communicator en el chip interno de planta electrónica	EE28	Fallo en la plac principal	1. Apague el suministro electrico ywhelming a encenderlo2. Cambiar la plac principal

8.2 Otras Averías y Soluciones (No display en controlador LED)

Aavería	Descripción	Motivos	Solutión
La bomba de calo no está funciona.	Ninguna visualización en el display del controlador LED.	No hay alimentación de potencia.	Chequee el cable e Minipresistato, verifique si está conectados.
	Controlador LED muestra el tiempo actual	La bomba de calor está er el estado standby.	Inicia la bomba de calor para su puesta en marcha.
	El controlador LED muestra la temperature del aguaactual.	1. La temperature del agua estáLegendando al valor deajuste, la bomba de calorse incluena en estado detemperature constante.2. La bomba de calorcomienza juste a functionar.3. Bajo la descongelación.	1. Verifica el ajuste de la temperature del agua.2. Inicia la bomba de calor despuestosde algunos Minutes.3. El controlador LED deobecuar "descongelación".
La temperaturadel agua se enfiácuando la bombade calor funciona en el moodecalefacción.	El controlador LEDmuestra latemperature actualdel agua y el númerode error.	1. Elección del modeoincorrecto.2. Las cifras muestran un problema.3. Fallo del controlador.	1. Ajuste el modo para un buenafuncanjamente.2. Reemplace el controlador LED delfallo, y bajo chequee el estadodespués de haber换成ado el modedef configuracion, verifique latemperatura de entrada y salida delagua.3. Reemplace o repare launidad delbomba del calor.
Funcionamentocorto	LED muestra latemperature actualdel agua, no semuestra el númerode error.	1. Ventilador NO funciona.2. La ventilación del aire nesuficiente.3. El refrigerante no es suficiente.	1. Chequee las conexiones de cableentre el motor y el ventilador, si esnecasarido, deben ser replazados.2. Compruebe laubicación del unidad de la bomba de calor, yelimine todos los obstáculos para tener una buena ventilación del aire3. Reemplace o repare launidad delbomba del calor.
Manchas de agua	Manchas de agua enla unidad de labomba de calor	1. Protección2. Fuga del agua.	1. Ninguna acontec.2. Verifique con cuidado elintercambiador de calor del titaniosshayalgún fallo de fuga.
Demosiado hielo en el evaporador	Demosiado hielo enel evaporador		1. Chequee laubicación del unidadde la bomba de calor, y eliminenodos los obstáculos para tener unabuena ventilación del aire.2. Reemplace o repare launidad delbomba de calor.

9. Diagrama de despiece y mantenimiento

9.1 Modelo: BEXP05i/BEXP07i/BEXP09i

Lista de repuestos modelo: BEXP05i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108030156	Tapa superior	34	103000218	Tubería de distribución
2	117110020	Sonda 1° ambiente T5-TH1	35	108030168	Panel posterior
3	133020010	Clip sonda T° ambiente	36	106000011	Manómetro
4	108030167	Rejilla trasera	37	113090059	Tubería intercambiador a capilares.
5	103000218	Evaporador	38	113100010	Tubo de acoplamente a capilar
6	117110004	Sonda evaporador. Desescarche. T3-TH2	39	109000096	Capilar
7	113190001	Clip sonda de T°	40	113020320	Tubería de returno de gas
8	113190001	Alojamento de sonda	41	112100046	Minipresonto de baja presion
9	108030170	Panel de aislamiento	42	113010229	Tubería de descarga
10	108030169	Soporte del motor del ventilador	43	112100030	Minipresonto de alta presion
11	117230003	Reactor	44	113060123	Válvula de 4 vías para tubo distribuidor
12	101000187	Compresor + bases antivirusroidas.	45	117110021	Sonda T° descarga sensor T6-TH3
13	112000069	Motor del ventilador	46	113030132	Válvula de 4 ias para intercambiador.
14	113600007	Aspa del ventilador	47	121000001	Válvula de 4 vias
15	108030158	Chapa de ventilación frontal	48	102050004	Conjuntos de conexión de agua
16	108030045	Rejilla ventilador	49	133020011	Anillo de goma azul
17	108030163	Soporte de parrilla frontal 1	50	102050006	Tapón de trenaje
18	108030160	Chapa de la parrilla frontal	51	133020006	Junta de goma en la conexión de aga
19	108030164	Soporte de parrilla frontal 2	52	108010025	Clip del sensor de temperatura del intercambiador
20	108030161	Tapa frontal	53	117110012	Sonda T° de entrada de agua. sens T1-TH6
21	108030155	Bandeja de base	54	133020012	Anillo de goma rojo
22	101000187	Compresor + bases antivirusroidas.	55	102040757	Intercambiador de calor de titanio
23	142000072	Resistencia de calentimiento del compresor	56	136020083	Junta de estanqueidad interruptor del flujo de agua.
24	133030011	Caja de controlador	57	112100021-1	Minipresonto de flujo de agua
25	108010030	Chapa bornas de conexión.	58	117110011	Sonda T° salute de agua T2-TH5
26	108030157	Panel lateral derecho	59	117240003	Anillo magnétique
27	115000004	Bornas de conexión	60	111300002	Capacitancia del ventilador
28	136010004	Presilla para cables de conexión	61	117240002	Anillo magnétique
29	133020020	Tapa de plástico de caja de conexión.	62	108030095	Caja electrica
30	117020150	Controlador	63	117100046	PCB
31	113712007	Caja de control impermeable	64	108030059	Tapa de caja electrica
32	103000218	Tubería evaporador	65	113100008	Tubo de acoplamente
33	136020018	Bloque de goma	66	120000091	Válvula de globo

Lista de repuestos modelo: BEXP07i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108030156	Tapa superior	34	103000218	Tubería de distribución
2	117110020	Sonda 1° ambiente T5-TH1	35	108030168	Panel posterior
3	133020010	Clip sonda T° ambiente	36	106000011	Manómetro
4	108030039	Rejilla trasera	37	113090059	Tubería intercambiador a capilares.
5	103000218	Evaporador	38	113100010	Tubo de acoplamente a capilar
6	117110004	Sonda evaporador. Desescarche. T3-TH2	39	109000095	Capilar
7	113190001	Clip sonda de T°	40	113020320	Tubería de returno de gas
8	113190001	Alojamento de sonda	41	116000069	Minipresonto de bajo presion
9	108030170	Panel de aislamiento	42	113010229	Tubería de descarga
10	108030169	Soporte del motor del ventilador	43	116000066	Minipresonto de alta presion
11	117230003	Reactor	44	113060123	Válvula de 4 vías para tubo distribuidor
12	101000187	Compresor + bases antivirusroidas.	45	117110021	Sonda T° descarga sensor T6-TH3
13	112000069	Motor del ventilador	46	113030091	Válvula de 4 ias para intercambiador.
14	113600007	Aspa del ventilador	47	121000001	Válvula de 4 viás
15	108030158	Chapa de ventilación frontal	48	113900082	Conjuntos de conexión de agua
16	108030045	Rejilla ventilador	49	133020011	Anillo de goma azul
17	108030163	Soporte de parrilla frontal 1	50	150000110	Tapón de trenaje
18	108030160	Chapa de la parrilla frontal	51	133020026	Junta de goma en la conexión de aga
19	108030164	Soporte de parrilla frontal 2	52	108010025	Clip del sensor de temperatura del intercambiador
20	108030161	Tapa frontal	53	117110012	Sonda T° de entrada de agua. sens T1-TH6
21	108030155	Bandeja de base	54	133020012	Anillo de goma rojo
22	101000187	Compresor + bases antivirusroidas.	55	102040758	Intercambiador de calor de titanio
23	142000072	Resistencia de calentimiento del compresor	56	136020083	Junta de estanqueidad interruptor del flujo de agua.
24	133030011	Caja de controlador	57	112100021-1	Minipresonto de flujo de agua
25	108010030	Chapa bornas de conexión.	58	117110011	Sonda T° salute de agua T2-TH5
26	108030157	Panel lateral derecho	59	117240003	Anillo magnétique
27	115000004	Bornas de conexión	60	111300002	Capacitancia del ventilador
28	136010004	Presilla para cables de conexión	61	117240002	Anillo magnétique
29	133020020	Tapa de plástico de caja de conexión.	62	108030095	Caja electrica
30	117020150	Controlador	63	117100046	PCB
31	108010021	Caja de control impermeable	64	108030059	Tapa de caja electrica
32	103000218	Tubería evaporador	65	113100008	Tubo de acoplamente
33	136020018	Bloque de goma	66	120000091	Válvula de globo

Lista de repuestos modelo: BEXP09i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108030156	Tapa superior	34	103000218	Tubería de distribución
2	117110020	Sonda T° ambiente T5-TH1	35	108030168	Panel posterior
3	133020010	Clip sonda T° ambiente	36	106000011	Manómetro
4	108030039	Rejilla trasera	37	113090059	Tubería intercambiador a capilares.
5	103000218	Evaporador	38	113100010	Tubo de acoplimiento a capilar
6	117110004	Sonda evaporador. Desescarche.T3-TH2	39	109000098	Capilar
7	113190001	Clip sonda de °T	40	113020320	Tubería de returno de gas
8	113190001	Alojamento de sonda	41	116000069	Minipresonto de baja presion
9	108030170	Panel de aislamiento	42	113010229	Tubería de descarga
10	108030169	Soporte del motor del ventilador	43	116000066	Minipresonto de baja presión
11	117230003	Reactor	44	113060123	Válvula de 4 ias para tubo distribuidor
12	101000187	Compresor + bases antivibratorias.	45	117110021	Sonda T descarga sensor T6-TH3
13	112000069	Motor del ventilador	46	113030091	Válvula de 4 vias para intercambiador.
14	113600007	Aspa del ventilador	47	121000001	Válvula de 4 vias
15	108030158	Chapa de ventilación frontal	48	113900082	Conjuntos de conexión de agua
16	108030045	Rejilla ventilador	49	133020011	Anillo de goma azul
17	108030163	Soporte de parrilla frontal 1	50	150000110	Tapón de drenaje
18	108030160	Chapa de la parrilla frontal	51	133020026	Junta de goma en la conexión de agu
19	108030164	Soporte de parrilla frontal 2	52	108010025	Clip del sensor de temperatura del
20	108030161	Tapa frontal	53	117110012	Sonda T° de entrada de agua. sensor T1-TH6
21	108030155	Bandeja de base	54	133020012	Anillo de goma rojo
22	101000187	Compresor + bases antivibratorias.	55	102040759	Intercambiador de calor de titanio
23	142000072	Correa de calentimiento del	56	136020083	Junta de estanqueidad interruptor de
24	133030011	Caja de controlador	57	112100021-1	Minipresonto de flujo de agua
25	108010030	Chapa bornas de conexión.	58	117110011	Sonda T° salute de agua sensor T2-TI
26	108030157	Panel lateral Derecho	59	117240003	Anillo magnétique
27	115000004	Bornas de conexión	60	111300002	Capacitancia del ventilador
28	136010004	Presilla para cables de conexión	61	117240002	Anillo magnétique
29	133020020	Tapa de pásico de caja de conexión.	62	108030095	Caja electrica
30	117020150	Controlador	63	117100046	PCB
31	108010021	Caja de control impermeable	64	108030059	Tapa de caja electrica
32	103000218	Tubería evaporador	65	113100008	Tubo de acoplamente
33	136020018	Bloque de goma	66	120000091	Válvula de globo

Modelo de lista de repuestos: BEXP11i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108050103	Tapa superior	34	103000221	Tubería de distribución
2	117110020	Sonda T° ambiente T5-TH1	35	108050114	Panel posterior
3	133020010	Clip sonda °T ambiente	36	113190001	Clip sonda de °T
4	108050104	Rejilla trasera	37	113190001	Alojimiento de sonda
5	103000221	Evaporador	38	117110004	Sonda evaporador. Desescarche.T3-TH2
6	108050105	Panel de aislamiento	39	113020322	Tubería de returno de gas
7	108050106	Soporte del motor del	40	113010210	Tubería de descarga
8	117230003	Reactor	41	116000066	Minipresonto de baja preseñ
9	112000070	Motor del ventilador	42	116000069	Minipresonto de baja presion
10	132000013	Aspa del ventilador	43	117110021	Sonda T° descarga sensor T6-TH3
11	108050107	Chapa de ventilación frontal	44	113030086	Válvula de 4 vías para intercambiador.
12	108010014	Rejilla ventilador	45	121000006	Válvula de 4 vías
13	108050108	Soporte de tabla de parrilla	46	113090058	Válvula de 4 iUs para capilar.
14	108050109	Chapa de la parrilla frontal	47	109000044	Capilar
15	108050110	Soporte de parrilla frontal 2	48	113060084	Válvula de 4 iUs para tubo distribuidor
16	108050111	Tapa frontal	49	112100021-1	Minipresonto de flujo de agua
17	113100008	Tubo de acoplamente	50	136020083	Junta de estanqueidad interruptor de
18	142000074	Correa de calentamiento del compresor	51	117110011	Sonda T° salute de agua sensor T2-TH5
19	120000091	Válvula de globo	52	108010025	Clip del sensor de temperatura del
20	101000188	Compresor + bases	53	102040760	Intercambiador de calor de titanio
21	101000188	Compresor + bases	54	133020026	Junta de goma en la conexión de agua
22	108050112	Bandeja de base	55	133020012	Anillo de goma rojo
23	108010016	Chapa bornas de conexión.	56	113900082	Conjuntos de conexión de agua
24	108050113	Panel lateral Derecho	57	117110012	Sonda T° de entrada de agua. senso T1-TH6
25	106000011	Manómetro	58	150000110	Tapón de drenaje
26	136010004	Presilla para cables de	59	133020011	Anillo de goma azul
27	133020029	Tapa de plástico de caja de	60	108050017	Tapa de caja electrica
28	115000004	Bornas de conexión	61	117100046	PCB
29	117020150	Controlador	62	108110031	Caja electrica
30	133030011	Caja de controlador	63	111000006	Capacitancia del ventilador
31	108010021	Caja de control impermeable	64	117240002	Anillo magnético
32	103000221	Tubería evaporador	65	117240003	Anillo magnético
33	136020018	Bloque de fijaín de goma

Modelo de lista de repuestos:: BEXP14i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108050103	Tapa superior	35	103000182	Tubería de distribución
2	117110020	Sonda ↑ ambiente T5-TH1	36	108050114	Panel posterior
3	133020010	Clip sonda ↑ ambiente	37	113190001	Clip sonda deaT
4	108050104	Rejilla trasera	38	113190001	Alojamente de sonda
5	103000182	Evaporador	39	117110004	Sonda evaporador. Desescarche.T3-TH2
6	108050105	Panel de aislamento	40	113020322	Tubería de returno de gas
7	108050106	Soporte del motor del	41	113010210	Tubería de descarga
8	117230003	Reactor	42	116000066	Minipresostato de baja preseñ
9	112000070	Motor del ventilador	43	116000069	Minipresostato de baja presion
10	132000013	Aspa del ventilador	44	117110021	Sonda Ta descarga sensor T6-TH3
11	108050107	Chapa de ventilación frontal	45	113030086	Válvula de 4 ias para intercambiador.
12	108010014	Rejilla ventilador	46	121000006	Válvula de 4 vias
13	108050108	Soporte de tabla de parrilla	47	119000017	EEV
14	108050109	Chapa de la parrilla frontal	48	113080054	EEV a tubo de distribúñi
15	108050110	Soporte de parrilla frontal	49	113070044	TT intercambiador a tubo EEV
16	108050111	Tapa frontal	50	113060084	Válvula de 4 vias para tubo distribuid
17	113100008	Tubo de acoplimiento	51	112100021-1	Minipresostato de flujo de agua
18	142000074	Correa de calentamiento del compresor	52	136020083	Junta de estanqueidad interruptor de flujo de agua.
19	120000091	Válvula de globo	53	117110011	Sonda ↑ salute de agua sensor T2-TH
20	101000188	Compresor + bases	54	108010025	Clip del sensor de temperatura del
21	101000188	Compresor + bases	55	102040761	Intercambiador de calor de titanio
22	108050112	Bandeja de base	56	133020026	Junta de goma en la conexión de agu
23	108010016	Chapa bornas de conexión.	57	133020012	Anillo de goma rojo
24	108050113	Panel lateral derecho	58	113900082	Conjuntos de coneisin de agua
25	106000011	Calibrador de presin	59	117110012	Sonda ↑ de entrada de agua. sensor T1-TH6
26	136010004	Presilla para cables de	60	150000110	Tapón de drenaje
27	133020029	Tapa de plástico de caja de	61	133020011	Anillo de goma azul
28	115000004	Bornas de conexión	62	108050017	Tapa de caja electrica
29	117020150	Controlador	63	117100047	PCB
30	133030011	Caja de controlador	64	108110045	Caja electrica
31	108010021	Caja de control	65	111000006	Capacitancia del ventilador
32	142000142	Correa de calentamiento de	66	117240002	Anillo magnétique
33	103000182	Tubería evaporador	67	117240003	Anillo magnétique
34	136020018	Bloque de fijaín de goma

Modelo de lista de repuestos: BEXP16i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108050103	Tapa superior	35	103000220	Tubería de distribución
2	117110020	Sonda T° ambiente T5-TH1	36	108050114	Panel posterior
3	133020010	Clip sonda T° ambiente	37	113190001	Clip sonda de T°
4	108050104	Rejilla trasera	38	113190001	Alojimiento de sonda
5	103000220	Evaporador	39	117110004	Sonda evaporador. Desescarche.T3-TH2
6	108050105	Panel de aislamiento	40	113020321	Tubería de returno de gas
7	108050106	Soporte del motor del	41	113010159	Tubería de descarga
8	117230003	Reactor	42	116000066	Minipresostato de baja presión
9	112000070	Motor del ventilador	43	116000069	Minipresostato de baja presión
10	132000013	Aspa del ventilador	44	117110021	Sonda ↑ descarga sensor T6-TH3
11	108050107	Chapa de ventilación frontal	45	113030081	Válvula de 4 vías para intercambiador
12	108010014	Rejilla ventilador	46	121000006	Válvula de 4 ias
13	108050108	Soporte de tabla de parrilla	47	119000017	EEV
14	108050109	Chapa de la parrilla frontal	48	113080054	EEV a tubo de distribución
15	108050110	Soporte de parrilla frontal 2	49	113070041	TT intercambiador a tubo EEV
16	108050111	Tapa frontal	50	113060084	Válvula de 4 vías para tubo colectivo
17	113100008	Tubo de acoplánto	51	112100021-1	Minipresostato de flujo de agua
18	142000074	Correa de calentamiento del compresor	52	136020083	Junta de estanqueidad interruptor de flujo de agua.
19	120000091	Válvula de globo	53	117110011	Sonda T°️salida de agua sensor T2-T
20	101000181	Compresor + bases	54	108010025	Clip del sensor de temperatura del
21	101000181	Compresor + bases	55	102040762	Intercambiador de calor de titanio
22	108050115	Bandeja de base	56	133020026	Junta de goma en la conexión de agu
23	108010016	Chapa bornas de conexión.	57	133020012	Anillo de goma rojo
24	108050113	Panel lateral Derecho	58	113900082	Conjuntos de conexión de agua
25	106000011	Manómetro	59	117110012	Sonda T°️de entrada de agua. sensc
26	136010004	Presilla para cables de	60	150000110	Tapón de drenaje
27	133020029	Tapa de plástico de caja de	61	133020011	Anillo de goma azul
28	115000004	Bornas de conexión	62	108050017	Tapa de caja electrica
29	117020150	Controlador	63	117100047	PCB
30	133030011	Caja de controlador	64	108110045	Caja electrica
31	108010021	Caja de control impermeable	65	111000006	Capacitancia del ventilador
32	142000142	Correa de calentamiento del	66	117240002	Anillo magnétique
33	103000220	Tubería evaporador	67	117240003	Anillo magnétique
34	136020018	Bloque de fijación de goma

Modelo de lista de repuestos: BEXP18i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108050103	Tapa superior	37	108050114	Panel posterior
2	117110020	Sonda Támbiente T5-TH1	38	113190001	Clip sonda de Ta
3	133020010	Clip sonda Támbiente	39	113190001	Alojamento de sonda
4	108050104	Rejilla trasera	40	117110004	Sonda evaporador. Desescarche.T3-TH2
5	103000220	Evaporador	41	113130021	Filtro a la tuberia de almacenimiento de
6	108050105	Panel de aislamiento	42	113020321	Tubería de returno de gas
7	108050106	Soporte del motor del	43	120000066	Filtrar
8	117230003	Reactor	44	112100030	Minipresostato de baja presión
9	112000070	Motor del ventilador	45	112100046	Minipresostato de baja presion
10	132000013	Aspa del ventilador	46	113010159	Tubería de descarga
11	108050107	Chapa de ventilación frontal	47	117110021	Sonda Ta descarga sensor T6-TH3
12	108010014	Rejilla ventilador	48	113030081	Válvula de 4 vías para intercambiador.
13	108050108	Soporte de tabla de parrilla	49	121000006	Válvula de 4 vías
14	108050109	Chapa de la parrilla frontal	50	113060084	Válvula de 4 vías para tubo distribuidor
15	108050110	Soporte de parrilla frontal 2	51	113080078	Olla de almacenimiento de láquidos para
16	108050111	Tapa frontal	52	113170021	Intercambiador para filtrar tubo.
17	113100008	Tubo de acoplamente	53	119000043	EEV
18	142000074	Correa de calentamiento del	54	113120025	EEV a tubo de distribución
19	120000091	Válvula de globo	55	112100021-1	Minipresostato de flujo de agua
20	101000189	Compresor + bases	56	136020083	Junta de estanqueidad interruptor de flujo de
21	101000189	Compresor + bases	57	117110011	Sonda Ta calidad de agua sensor T2-TH5
22	105000004	Olla de almacenimiento de	58	108010025	Clip del sensor de temperatura del
23	108050116	Bandeja de base	59	102040762	Intercambiador de calor de titanio
24	108010016	Chapa bornas de conexión.	60	133020006	Junta de goma en la conexión de agua
25	108050113	Panel lateral derecho	61	133020012	Anillo de goma rojo
26	106000011	Calibrador de presin	62	102050004	Conjuntos de conexión de agua
27	136010004	Presilla para cables de	63	117110012	Sonda Ta de entrada de agua. sensor T1-TH6
28	133020029	Tapa de ástico de caja de	64	102050006	Tapón de drenaje
29	115000004	Bornas de conexión	65	133020011	Anillo de goma azul
30	117020150	Controlador	66	108050017	Tapa de caja electrica
31	133030011	Caja de controlador	67	117100047	PCB
32	113712007	Caja de control impermeable	68	108110045	Caja electrica
33	142000142	Correa de calentamiento del	69	111000006	Capacitancia del ventilador
34	103000220	Tubería evaporador	70	117240002	Anillo magnético
35	136020018	Bloque de fijaón de goma	71	117240003	Anillo magnético
36	103000220	Tubería de distribución

Modelo de lista de repuestos: BEXP20i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108540043	Tapa superior	37	103000230	Tubería de distribución
2	117110020	Sonda T° ambiente T5-TH1	38	136020005	Bloque de fijaún de goma tipo L
3	133020010	Clip sonda T° ambiente	39	103000230	Tubería evaporador
4	108540044	Rejilla trasera	40	108540054	Panel posterior
5	103000230	Evaporador	41	116000069	Minipresostato de baja presion
6	113190001	Alojamento de sonda	42	113130021	Filtro a la tuberia de
7	113190001	Clip sonda de T°	43	113020325	Tubería de returno de gas
8	117110004	Sonda evaporador Desescarche T3-TH2	44	116000066	Minipresostato de alta presion
9	117230002	Reactor	45	113060122	Válvula de 4 ias para tubo
10	108540045	Panel de aislamiento	46	117110021	Sonda ↑descarga sensor T6-TH3
11	108540046	Soporte del motor del ventilador	47	113010230	Tubería de descarga
12	101000189	Compresor + bases	48	121000006	Válvula de 4 vias
13	111400043	Motor del ventilador	49	120000066	Filtrar
14	113600013	Aspa del ventilador	50	113170032	Intercambiador para filtrar tubo.
15	108540047	Chapa de ventilación frontal	51	113120026	Olla de almacenimiento de
16	108010064	Rejilla ventilador	52	113030108	Válvula de 4 vias para
17	108540048	Soporte de tabla de parrilla 1	53	119000043	EEV
18	108540049	Chapa de la parrilla frontal	54	113080079	EEV a tubo de distribución
19	108540050	Soporte de parrilla frontal 2	55	112100021-1	Minipresostato de flujo de agua
20	108540051	Tapa frontal	56	136020083	Junta de estanqueidad interruptor de flujo de agua.
21	108540052	Bandeja de base	57	117110011	Sonda ↑salida de agua sensor T2-TH5
22	101000189	Compresor + bases antivirusriborarias.	58	108010025	Clip del sensor de temperatura
23	142000074	Correa de calentamiento del	59	102040763	Intercambiador de titanio
24	105000004	Olla de almacenimiento de liquidos	60	133020026	Junta de goma en la conexión d
25	120000091	Válvula global	61	133020012	Anillo de goma rojo
26	108560034	Tablero de válvulas global	62	113900082	Conjuntos de conexión de agua
27	133030011	Caja de controlador	63	117110012	Sonda T° de entrada de agua sensor T1-TH6
28	108010016	Chapa bornas de conexión.	64	133020011	Anillo de goma azul
29	108540053	Panel lateral derecho	65	150000110	Tapón de drenaje
30	106000011	Manómetro	66	108540006	Tapa de caja electrica
31	136010004	Presilla para cables de conexión	67	117100048	PCB
32	133020029	Tapa de plástico de caja de conexión	68	108560012	Caja electrica
33	115000004	Bornas de conexión	69	117240002	Anillo magnético
34	117020150	Controlador	70	117240003	Anillo magrético
35	108010021	Caja de control impermeable	71	111000006	Capacitancia del ventilador
36	142000144	Correa de calentamiento del

9.6 Model: BEXP25i

Modelo de lista de repuestos: BEXP25i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108470071	Tapa superior	38	103000233	Tubería de distribución
2	117110020	Sonda Tª ambiente T5-TH1	39	136020005	Bloque de fijación de goma tipo B
3	133020010	Clip sonda Tª ambiente	40	108470082	Panel posterior
4	108470072	Rejilla trasera	41	113020326	Tubería de returno de gas
5	103000233	Evaporador	42	112100046	Minipresistonto de baja presion
6	117110050	Alojimiento de sonda	43	113060083	Válvula de 4 vías para tubo distribuidor
7	113190001	Clip sonda de Tª	44	113010227	Tubería de descarga
8	117110004	Sonda evaporador Desescarche T3-TH2	45	112100030	Minipresistonto de alta presion
9	117230002	Reactor	46	117110021	Sonda Tª descarga sensor T6-TH3
10	108470083	Panel de aislamiento	47	121000009	Válvula de 4 vías
11	108470074	Soporte del motor del ventilador	48	113030087	Válvula de 4 vías para intercambiador.
12	142000079	Correa de calentamiento del	49	113120020	Olla de almacenimiento de liquidos para
13	112000070	Motor del ventilador	50	113080055	EEV a tubo de distribución
14	132000013	Aspa del ventilador	51	119000021	EEV
15	108470075	Chapa de ventilación frontal	52	113170028	Intercambiador para filtrar tubo.
16	108010014	Rejilla ventilador	53	120000066	Filtrar
17	108470076	Soporte de tabla de parrilla 1	54	113130020	Filtro a la tuberia de almacenimiento de
18	108470077	Soporte de parrilla frontal 2	55	112100021-1	Minipresistonto de flujo de agua
19	108470078	Chapa de la parrilla frontal	56	117110011	Sonda Tª calidad de agua sensor T2-TH5
20	108470079	Tapa frontal	57	108010025	Clip del sensor de temperatura del
21	120000091	Válvula global	58	136020083	Junta de estanqueidad interruptor de flujo
22	101000185	Compresor + bases	59	133020006	Junta de goma en la conexión de agua
23	142000077	Correa de calentamiento del	60	133020012	Anillo de goma rojo
24	101000185	Compresor + bases antivirusribarias	61	102050004	Conjuntos de conexión de agua
25	105000008	Olla de almacenimiento de	62	102040776	Intercambiador de titanio
26	108470080	Bandeja de base	63	117110012	Sonda Tª de entrada de agua. Sensor T1-T
27	108010016	Chapa bornas de conexión.	64	102050006	Tapón de drenaje
28	108470081	Panel lateral Derecho	65	133020011	Anillo de goma azul
29	106000011	Manómetro	66	117240002	Anillo magnético
30	136010004	Presilla para cables de conexión	67	108550004	Tapa de caja electrica
31	115000025	Bornas de conexión	68	117240003	Anillo magnético
32	133020029	Tapa de plástico de caja de	69	117100048	PCB
33	115000023	Bornas de conexión	70	142000038	Relé
34	113712007	Caja de control impermeable	71	111000006	Capacitancia del ventilador
35	117020150	Controlador	72	N/A	N/A
36	133030011	Caja de controlador	73	108550003	Caja electrica
37	103000233	Tubería evaporador

9.7 Model: BEXP30i

Modelo de lista de repuestos: BEXP30i

NO	ERP	Nombre de las partes	NO	ERP	Nombre de las partes
1	108470071	Tapa superior	39	136020005	Bloque de fijación de goma tipo
2	117110020	Sonda Tª ambiente T5-TH1	40	108470082	Panel posterior
3	133020010	Clip sonda Tª ambiente	41	113020326	Tubería de returno de gas
4	108470072	Rejilla trasera	42	112100046	Minipresostato de baja presion
5	103000208	Evaporador	43	113060083	Válvula de 4 vías para tubo
6	117110050	Alojimiento de sonda	44	113010227	Tubería de descarga
7	113190001	Clip sonda de Tª	45	112100030	Minipresostato de alta presion
8	117110004	Sonda evaporador. Desescarse.T3-TH2	46	117110021	Sonda Tª descarga sensor T6-TH3
9	117230004	Reactor	47	121000009	Válvula de 4 vías
10	108470073	Panel de aislamiento	48	113030087	Válvula de 4 vías para
11	108470074	Soporte del motor del	49	113120020	Olla de almacenimiento de
12	142000079	Correa de calentamiento del	50	113080055	EEV a tubo de distribución
13	112000070	Motor del ventilador	51	119000022	EEV
14	132000013	Aspa del ventilador	52	113170028	Intercambiador para filtrar tubo.
15	108470075	Chapa de ventilación frontal	53	120000066	Filtrar
16	108010014	Rejilla ventilador	54	113130020	Filtro a la tuberia de
17	108470076	Soporte de tabla de parrilla 1	55	112100021-1	Minipresostato de flujo de agua
18	108470077	Soporte de parrilla frontal 2	56	117110011	Sonda Tª calidad de agua sensor T2-TH5
19	108470078	Chapa de la parrilla frontal	57	108010025	Clip del sensor de temperatura c
20	108470079	Tapa frontal	58	136020083	Junta de estanqueidad interrupto
21	120000091	Válvula global	59	133020006	Junta de goma en la conexión d
22	101000185	Compresor + bases	60	133020012	Anillo de goma rojo
23	142000077	Correa de calentamiento del	61	102050004	Conjuntos de conexión de agua
24	101000185	Compresor + bases	62	102040776	Intercambiador de titanio
25	105000008	Olla de almacenimiento de láquidos	63	117110012	Sonda Tª de entrada de agua. sensor T1-TH6
26	108470080	Bandeja de base	64	102050006	Tapón de drenaje
27	108010016	Chapa bornas de conexión.	65	133020011	Anillo de goma azul
28	108470081	Panel lateral derecho	66	108470006	Tapa de caja electrica
29	106000011	Manómetro	67	117140016	PCB control principal
30	136010004	Presilla para cables de	68	117240002	Anillo magnético
31	115000025	Bornas de conexión	69	111000006	Capacitancia del ventilador
32	133020029	Tapa de plástico de caja de	70	117260001	Placa de filtros
33	115000023	Bornas de conexión	71	117250007	PCB
34	113712007	Caja de control impermeable	72	108470028	Cuadro electrico
35	117020150	Controlador	73	108470027	Caja electrica
36	133030011	Caja de controlador	74	142000038	Relé
37	103000208	Tubería evaporador	75	117240003	Anillo magnético
38	103000208	Tubería de distribución

9.5 Mantenimiento

(1) Debe revisar regularamente el Sistema del abastecimiento del agua para evitar que el aire entre al sistema y provoque bajo caudal de agua, ya que estas averías reducirán el rendimiento y la fiabilidad de la unidad de la bomba de calor.
(2) Debe limpiar regularmente sus piscinas y el sistema de filtracion para evaporar el daño a la unidad por sociedad del sistema de filtracion.
(3) Por favor, siempre vacie el agua de la bomba de calor cuando está parada durante el invierno o cuando la temperatura ambiente descienda por debajo de lo contrario, el intercambiador de titanio se dañará por congelación, en tal caso, se perdá la garantía.
(4) Verifique la connexion del cable de potencia, si la bomba de calor comienza a funciona de manera anormalmente, usted deben apagarla y entrada en contacto con un technician calificado.
(5) Después de que la unidad está acondicionada para la temporada de invierno, el está preconizando para cubrir la bomba de calor con la funda de invierno.
(6) Cuando la unidad está的功能ando, siempre hay unaLEEa descarga de agua bajo de la unidad.
(7)Por favor llene el gas R32 por la valvula Globe bajo de laquina.

Verónica de parámetros:

7.6 Lógica de operación de refrigeración

7.7 Lógica da bomba de agua

Modelo de lista de pegas de reposicao: BEXP09i

Modelo de lista de pegas de reposicao: BEXP16i

NO	ERP	Nome das partes	NO	ERP	Nome das partes
1	108050103	Tampa superior	35	103000220	Montagem do distribuidor
2	117110020	Temperatura ambientesa sensor T5-TH1	36	108050114	Painel traseiro
3	133020010	Temperatura ambiente. clique	37	113190001	Clipe de tubulação do sensor de
4	108050104	Grelha de volta	38	113190001	Tubo de revestamento do sensor d
5	103000220	Evaporador	39	117110004	Pipe temp. sensor T3-TH2
6	108050105	Painel de isolamento	40	113020321	Tubulação de returno deag
7	108050106	Suporte do motor do ventilador	41	113010159	Tubulação de exauste
8	117230003	Reator	42	116000066	Interruptor de alta pressão
9	112000070	Motor de ventilador	43	116000069	Interruptor de baixa préss
10	132000013	Lâmina da ventoínhua	44	117110021	Temp. De exaustão sensor T6-TH3
11	108050107	Placa de ventilação frontal	45	113030081	Válvula de 4 vias para trocador
12	108010014	Grelha de ventilação	46	121000006	Válvula de 4 vias
13	108050108	Suporte de placad	47	119000017	EEV
14	108050109	Placa de greha frontal	48	113080054	EEV para tubo de distribuiçao
15	108050110	Suporte de placad	49	113070041	Trocador TT para tubo EEV
16	108050111	Painel frontal	50	113060084	Válvula de 4 vias para tubo coleti
17	113100008	Tubo de acoplamento	51	112100021-1	Interruptor de fluxo de água
18	142000074	Correia de aquecimento do	52	136020083	Anel deVEDe
19	120000091	Válvula global	53	117110011	Água fora temp. sensor T2-TH5
20	101000181	Compressor	54	108010025	Clique do sensor de temperatura do
21	101000181	Pés de Compressor	55	102040762	Trocador de calor de atto
22	108050115	Bandeja base	56	133020026	Anel de borracha na conexão de
23	108010016	Terminal Board	57	133020012	Anel de borracha vermelha
24	108050113	Painel lateral direito	58	113900082	Conjuntos de conéio de água
25	106000011	Medidor de pressão	59	117110012	Água em temp. sensor T1-TH6
26	136010004	Grampo	60	150000110	Plugue de drenagem
27	133020029	Lidar com	61	133020011	Anel de borracha azul
28	115000004	Terminal de 5 bits	62	108050017	Tampa da caixa eletrica
29	117020150	Controlador	63	117100047	PCB
30	133030011	Caixa de fico	64	108110045	Caixa estricta
31	108010021	Caixa do controlador à prov	65	111000006	Capacità do ventilador
32	142000142	Correia de aquecimento do	66	117240002	Anel magnétique
33	103000220	Montagem coletiva	67	117240003	Anel magnétique
34	136020018	Bloco de fixação de borrachatipo B

1.1 De(acuerdo con estas dispositions,el vendedor garantiza que el producto correspondiente a esta garantia("el Producto")no presenta ninguna falta de conformidad en el momento de su en
1.2 El Periode de Garantia para el Producto es de dos (2) años y se calculará desde el mon entrega al comprador.
1.3 Si se produjera una falta de conformidad del Producto y el comprador lo notifies al venderte el Periodo de Garantia, el vendedor deben reparar o sustituir el Producto a su propio el lugar donde considere opportuno, salvo que ello sea imposible o desproporcionado.
1.4 Cuando no se pueda reparar o sustituir el Producto, el compradoroulda solicitar una reduc proportional del precoio o, si la falta de conformidad es suficientemente importante, la resolution contrato de vente.
1.5 Las partes sustituidas o reparadas en virtud de esta garantía no ampliarán el plazo de la g del Producto original, si bien dispondrán de su propia garantía.
1.6 Para la efectividad de la presente garantía, el comprador deben-acreditar la Fecha de adqui y entrega del Producto.
1.7 Cuando hayan transcurrido mas dephis mezes desde la entrega del Producto al comprador alegue falta de conformidad de aquel, el comprador deben poder acreditar el origen y la existencia de defecto alegado.
1.8 El presente Certificado de Garantía no limita o prejuzga los derechos que correspondan a l consumidos en virtud de normas nationales de caractér imperativo.

2CONDITIONES PARTICULARS

2.1 La presente garantía cubre los productos a que hace referencia este manual.
2.2 El presente Certificado de Garantía sera de aplicación únicamente en los paises de la Uni Europea.
2.3 Para la eficacidia de esta garantia, el comprador deben seguir estricamente las indicaciones Fabricante incluidas en la documentacion que acoma al Producto, cuando esta resulte aplicable segun la gama y modelodel del Producto.
2.4 Cuando se especified un calendario para la sustitución,ostenimiento o limpieza de ciertas piezas o componentes del Producto, la garantia solo sera valida cuando se haya seguido dichocalendario correctamente.

3LIMITACIONES

3.1 La presente garantía únicamente está de aplicación en aquellas ventas realizadas a consumidos, entendiendo por "consumidor", aquella persona que adquiere el Producto con fines que no entra en el ambito de su activités profesional.
3.2 No se otorgaaculargarantia respecto del normal desgaste por uso del producto.En relac con las piezas, componentes y/o materiales fungibles o consumibles como pilas, bombillas etc.,se estara a lo dispuesto en la documentacion que acomaene al Producto, en su caso.
3.3 La garantía no cubre aquellos casos en que el Producto: (I) haya sido objeto de un trato incorrecto; (II) haya sido reparado, mantenido o Manipulado por persona no autorizada o (III) haya sido reparado o mantenido con piezas no originales.

Cuando la falta de conformidad del Producto sea consecuencia de una incorrecta instalacion o pue en marcha, la presente garantia solo respondera cuando dicha instalacion o puesta en marcha este

incluida en el contrato de compra-venta del Producto y haya sido realizada por el vendedor o la responsabilidad.

FR-CERTIFICAT DE

GARANTIE 1 ASPECTS

GÉNÉRAUX

1.1 Con objeto de reducir la calidad de residuos de aparatos electricos y electrónicos, la peligrosidad de los componentes, fomentar la reutilización de los aparatos, la valorización de sus residuos y determinar una gestión adequada tratando de mejorar la eficacia de la protección ambi

se establen un series de normas aplicables a la fabricacion del producto y otheras relativas a la correcta gestion ambiental cuando se convertan en residuo.

1.2 Asíimilar, se pretende melhor el comportamiento ambiental de todos los agentes que intervienen en el ciclo de vida de los aparatos electricos y electrónicos, como son los productor distribuidores, losOOKOS y en particular,eldeaquellosagentesdirectamenteimplicados en la gestion de los residuos derivados de这些东西 aparatos.
1.3 A partir del 13 Agosto de 2005 cuando usted quiera(deschar este aparato, tiene dos posit sistemas de devolución:
1.4 Si adquiere uno nuevo que sea de tipo equivalente o realize las mismas unidades que el desecha, podraentararlo, sin coste, en el acto de la compra al distribuidor.
1.5 Podrá llevarlo al situó que destinen las cuales entidas locales.
1.6 Nosotros nos haremos cargo de los costes de gestión.
1.7 Los aparatos van etiquetados con el símbolo de un "conteditor de basura con ruedas tacha este símbolo es indicativo de la necesaria recogida selectiva y diferenciada del resto de las basuras urbanas.
1.8 Nuestros productos estan diseñados y fabricados con materiales y componentes de alta calida respetuosos con el medio ambiente, que pueda ser reutilizables y reciclados. Aun asi, las differen partes que compnen este producto no son biodegradables, por lo que no se deben abandonar el medio ambiente. Se debe de reciclar porSeparated, paraarlo Separar el motor electrico del resto equipo de filtración.

FR -POUBELLE A ORDURES SUR ROULETTES BARREE
