Producttype	Warmtepomp voor zwembad
Merk	ASTRALPOOL
Model	Bering (INVERBOOST-serie)
Gebruik	Verwarming en koeling van zwembadwater
Omgevingstemperatuurbereik	-7°C tot 43°C
Koelmiddel	R32 (GWP = 675)
Compressor	MITSUBISHI INVERTER
Voeding	220~240 V / 50 Hz of 60 Hz / 1 PH
Maximale stroom	4,40 A tot 22,60 A afhankelijk van model
Aanbevolen zekering	7 A tot 34 A afhankelijk van model
Aanbevolen zwembadvolume	0-15 m³ tot 75-180 m³ afhankelijk van model
Aanbevolen waterdebiet	2,50 m³/h tot 10,00 m³/h afhankelijk van model
Diameter hydraulische aansluitingen	50 mm
Type warmtewisselaar	Twist-titanium buis in PVC
Geluidsniveau op 10 m	36 tot 51 dB(A) afhankelijk van model
Afmetingen (L × B × H)	1049×375×551 mm tot 1100×452×1280 mm afhankelijk van model
Nettogewicht	52 kg tot 128 kg afhankelijk van model
Belangrijkste functies	Smart-, Powerful-, Silent-modus, automatische ontdooiing, antivriesbeveiliging
Bediening	Externe LED-controller met temperatuurweergave
Veiligheid	Hoge/lage drukbeveiliging, waterdebietbeveiliging, vorstbeveiliging, automatische uitschakeling
Onderhoud	Regelmatige reiniging van de verdamper, winteronderhoud, beschermende hoes
Garantie	2 jaar (toepasselijke voorwaarden)

Veelgestelde vragen - Bering ASTRALPOOL

Waar moet ik de Bering-warmtepomp installeren?

Installeer hem buiten op een vlakke en horizontale ondergrond, op een goed geventileerde plaats, uit de buurt van brandbare objecten. Houd de minimale afstanden rond het apparaat aan (zie schema in de handleiding). Vermijd plaatsen waar de luchtinlaat kan worden geblokkeerd door bladeren of vuil.

Hoe installeer ik de by-passkit?

De by-passkit is een optioneel maar aanbevolen accessoire. Het wordt op het hydraulische circuit gemonteerd om het waterdebiet te optimaliseren. Een geïntegreerde manometer controleert de juiste werkdruk van de compressor. Volg de instructies in paragraaf 4.2 van de handleiding.

Wat is de procedure voor de eerste inbedrijfstelling?

1) Zet de filtratiepomp aan en controleer op lekkage. 2) Schakel de stroomtoevoer naar de warmtepomp in. 3) Druk op de ON/OFF-knop van de controller. 4) Controleer na enkele minuten of de uitgeblazen lucht koud is. 5) Wanneer u de filtratie stopt, moet de warmtepomp automatisch stoppen.

Wat te doen bij een foutcode op het display?

Raadpleeg de tabel met foutcodes in paragraaf 8.1 van de handleiding. Bijvoorbeeld: PP01 duidt op een storing van de inlaatwatertemperatuursensor, EE01 op een hogedrukbeveiliging. Volg de voorgestelde oplossingen: controleer de sensoren, het waterdebiet, de gasvulling, enz.

Hoe de warmtepomp winterklaar maken?

Laat het water volledig uit de warmtepomp lopen om vorstschade te voorkomen. Schakel de stroomtoevoer uit. Gebruik de meegeleverde winterhoes om het apparaat tegen weersinvloeden te beschermen. Vul voor het opnieuw in bedrijf stellen in het voorjaar het watercircuit en controleer de aansluitingen.

De warmtepomp produceert water onder het apparaat, is dat normaal?

Ja, dat is normaal. Het is condensatie. De aangezogen lucht wordt sterk gekoeld, wat condensatie op de lamellen van de verdamper veroorzaakt. Een hoge luchtvochtigheid kan dit verschijnsel versterken. Verwar het niet met een waterlek.

Hoe stel ik de watertemperatuur in?

Gebruik de toetsen ▲ en ▼ op de LED-controller om de gewenste temperatuur te selecteren (standaard 28°C). Druk op de SET-toets om te bevestigen. U kunt ook kiezen uit Smart-, Powerful- of Silent-modus om het verwarmingsvermogen aan te passen.

Kan ik de filtratie met de warmtepomp aansturen?

Ja, er zijn twee opties beschikbaar: 1) De filtratiepomp start 60 seconden voor de compressor en stopt 60 seconden erna. 2) De filtratie blijft continu aan zolang de warmtepomp in bedrijf of in stand-by is. Parameter P3 maakt het mogelijk de modus te kiezen.

Welk koelmiddel wordt gebruikt en hoe het bijvullen?

Het koelmiddel is R32 (GWP=675). Het is verboden dit gas in de atmosfeer vrij te laten. Het bijvullen moet worden uitgevoerd door een bevoegde professional met een R32-licentie. Het gas wordt bijgevuld via de klep met ventiel aan de binnenkant van de machine.

Wat te doen als de warmtepomp niet verwarmt?

Controleer eerst of de bedrijfsmodus op 'Verwarming' is ingesteld en niet op 'Koeling'. Controleer de ingestelde temperatuur en het waterdebiet. Raadpleeg het display voor eventuele foutcodes. Zorg ervoor dat de filtratiepomp werkt en de debietsensor actief is.

GEBRUIKSAANWIJZING Bering ASTRALPOOL

Verordening (EU) nr. 517/2014 van het Europees Parlement en de Raad van 16 april 201 betreffende gefluoreerde broeikasgassen en tot intrekking van Verordening (EC) nr. 842/2006

Controle op lekkages

1. Exploitanten van apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2, zelfdeantal ofeer bevatten en niet verpakt in het isolatieschuim dragen er zorg voor dat de apparatuur wordt gecontroleerd op lekken.
2. Voor apparatuur die gefluoreerde broeikasgassen in hoeveelheden van 5 ton CO2 zelfde aantal ofeer bevatten, maar minder dan 50 ton CO2-equivalent: tenminste iedere 12 maanden.

Beeld van de GQequivalent

1. Lading in kg en Ton van hoeveelheid CO

Lading en Ton van hoeveelheid2CO	Testfrequentie
Van 7 tot 75 kg lading = van 5 tot 50 Ton	leder一年多

Laat R32-koelvloeistof Niet in de atmoseer ontsnappen. Dit is een gas van het broeikaseffect met fluoronder de Kyoto-overcenkomst valt met een broeikas effect (GWP) = 675 - (zie de Europese Gemeenschapswetgeving inzake broeikasgassen met fluoride-verordening (EU) nr. 517/2014).

Met betrekking tot Gas R 32, 7.40kg met de hoeveelheid 5 toodijding aan Jaarlijkese controle.

Training en certificate

1. De exploitant van de betreffende toepassing zal er voor zorg dragen dat het betrokken personeel de nodige certificering hebben verkreten, hetgeen inhoudt voldoende kennis van de geldende voorschriften en norm te bezitten, alsmede de nodige deskundigheid in emissiepreventie en terugwinning van gefluoreerde broeikasgassen en hanteren van de veriligheid van de betreffende type en de omvang van de apparatuur.

Registrarie

1. Exploitanten van apparatuur die verplicht zich op lekkage te controlleren, zullen registers aanmaken en bijhonden voor elk deel van dergelijkke apparatuur dat de volgende informatie bevat:

a) De hoeveelheid en het type van de geinstalleerde gefluoreerde broeikasgassen;
b) De hoeveelheden gefluoreerde broeikasgassen toegevoegtijdens het installereren, onderhoud of de service of als gevolg van lekkage;
c) Of de hoeveelheden van de geinstalleerde gefluoreerde broeikasgassen zijn gerecycleerd of teruggewonnen, inclusief de naam en het adres van de recycling- of terugwinningsinstallatie en waar van toepassing het certificaatnummer;
d) De hoeveelheid teruggewonnen gefluoreerde broeikasgassen
e) De identiteit van de onderneming die de installment, reparatie, onderhoud uitvoert en voor zover van toepassing reparties of verwijdering van apparatuur voor zijn rekening neemt, inclusief, in voorkomend geval, het nummer van haar certificaat;
f) De data en de resultaten van de verrichte controles;
g) Indien de apparatuur buitengebruik werden gesteld, de genomen maatregelen voor het terugwinnen en afvoeren van de gefluoreerder broeikasgassen.

1. De exploitant zal de administratie gedurende tenminste vrij发展格局, de ondernemingen die de werkzaamheden voor de exploitanten uitvoeren,要去en tenminste vrij发展格局 van de registers bijhoven.

Installatie & Instructie Handleiding

1. Afmetingen
2. Transport en opslag
3. Specificities
4. Toebehoren lijst
5. Installatie en aansluiting
6. Elektrisch schema
7. Gebruik en werkinq
8. Data-installing uitvoeren
9. Problemen
10. Opengeklapt diagram
11. Onderhoud

Dank u voor het gebruiken van de BERING zwembad warmtepomp voor uw zwembad verwarming, het zal uw zwembadwater verwarmen en het op een constante temperatuur honden wanner de omgevingstemperatuur -7 tot 43^ .

LET OP: Deze gebruiksaanwijzing bevat alle benodigde informatie voor het gebruik en c

installatie van uw warmtepomp.

De installmenter要去 de gebruiksaanwijzing lezen en de instructies zorgvuldig volgen bijplaatsi onderhoud.

De installmenteur is verantwoordelijk voor de installmentie van het product en moet alle instructies opvolgen van de fabrikant en de regels in toepassing. Verkeerde installmentie Niet volgens de gebruiksaanwijzing heeft uitsluiting van de gehele garantie tot gezolg.

De fabrikant verwerpt elke verantwoordelijkheid voor de schade veroorzaakt door de mensen, objecten en of de fouten wegens de installmentie die Niet de aanwijzing van de gebruiksaanwijzig volgen. Elk gebruik zonder bevestigbing bij het begin van de fabricatie za beschouwd worden in gevaarlijk.

WAARSCHUWING: Verwijder alstublieft alsijd het water in de warmtepomp tijdens de wintertijd of wanner de omgevingstemperatuur daalt beneden 0^ , of anders za de titanium wisselaar beschadigd raken of bevriezen, in dit geval, za uw garantie eindigen.

WAARSCHUWING: Sluit alstublieft altijd de stroom af als u de kast wilt openen om de warmtepomp binnen te bereiken, waar der een hoog voltage stroom aanwezig is.

WAARSCHUWING: P Houdt alstublieft het scherm van de besturing in een droge omgeving, of sluit de isolatie bedekking goed om het scherm van de besturing te beschemen gegen beschadiging door vochtigheid.

Belangrijke mededeling

• Houd de warmtepomp algid op de ventilatieplaats en uit de buurt van alles dat brand zou kunnen verzaken.
• Las de buis Niet als er koelmiddel in de machine zit. Houd de machine uit de besloten ruimte wanneer u gas vult
• De buis moet worden gestofzuigd voordat R32 gas van de aflsuitklep in de machine worden gezuld.
• De werkking van vulgas moet door een professional met R32-exploitationvergunning worden uitgevoerd.
• Vul het R32-gas van de Globe-klep in de machine in.

1. Afmetingen

1.1 Inhoud van het pakket

Voor de toepassing, zult u met uw warmtepomp BERING Inverboost, volgende componenten vinden:

• Hydrausche overgangen IN/OUT in 50 mm (2 stuks)
• Installatie en Instructie Handleiding
• Waterdrainage flexibel bujzen
• Kabel van 10 meters om de bedijiningspaneel te deporteren
• Watervaste kist
• Hoes voor de overwintering
• Anti-vibration schaatsen (4 stuks)

1.2 Afmetingen

Voor het transport, worden de warmtepomp in fabriek op een palet bepaald en door een karton beschermd. Teneinde de schade te vermijden, moet de warmtepomp vervoerd worden verpakst op zijn palet.

Zelfs wonneer het vervoer ten laste van de leverancier is, kan elk materiaal bij zijn transport bij de klant beschadigd worden en hij is van de verantwoordelijkheid van de ontvanger om zich van de overeenstemming van de levering te verzekeren. De ontvanger要去 bezwaren uiten schriftelijk aan de ontvangst op de leveringsbron als hij verslechteringen van de verpakking vaststelt. NIET VERGETEN OM PER AANGETEKENDE BRIEF AAN DE EXPEDITEUR ONDER 48 UUR TE BEVESTIGEN.

2.2 Opslag

• Het magazijn moet helder, ruim, open, goed geventileerd zichn, ventilatie-apparatuur hebben en geen vuurbron.
• Warmtepomp moet worden opgeslagen en in verticale positie in de originele verpakking worden overgedragen.

Als dit nicht het geval is, kan diese nicht meteen worden gebruikt; een minimaleperiode

van 24 eer is nodig voordat de elektrische stroom wordt ingeschakeld.

2.3 Instructies bij de overdracht van de warmtepomp waar zijn definitieve plaats

De hydraulische overgangen zichn nicht waar om de functie van handvat te waarborgen. Elke kracht die op de aansluitingen worden uitgeoefend, hydraulisch kan het product definitief beschadigen.

Roken en het gebruik van vlammen zijn verboden in de buurt van de R32-machine.

De fabrikant zou dan geen verantwoordelijk gehouden können worden in geval van breken.

3. Specificities

Technische gegevens BERING Inverboost zwembadwarmtepompen

Anti-vibratie schaatsen, 4 stuks	Aftap buis, 2 stuks	Watervaste kist, 1 stuk
10M Signaal draad, 1 stuk	Water drainagebuizen, 2 pcs	Winter Cover, 1 st

4.2 De kit-bypas

De By-Pass Kit is het essentièle accessoire voor de installmentie van uw warmtepomp, het is ook een hulpmiddel voor het optimaliseren van de verwarming van het water. De kleppen makeen een optimale waterstroom möglichk met behulp van een manometer om te zorgen voor een optimale werkig van de compressor, die paragraaf 5.6 voor het regelen van de druk.

4.2 Toebehoren installment

	Anti-vibratie rubbers 1. Neem de 4 anti-vibratie rubbers eruit 2. Plaatst ze een voor een onder de bodem v de machine Zoals op het plaatje.
	Aftap bijs 1. Installeerde aftap bijs onder het bodempaneel 2. Verbindt het met een water bijs om het w af te tappen. Opmerking: Til de warmtepomp op om de buis Installeren. Til de warmtepomp nooit te ver op het kan de compressor beschaden.
	Water invoor & uitvoer verbinding 1. Gebruik de bijs tape om de water invoor & uitvoer verbinding op de warmtepomp te verbinden 2. Installer de twee verbindingen zoals op het plaatje getoond 3. Schroef ze op de water & uitvoer verbindin
	Bekabeling 1. Open het bedrangsstuk box (rood gemarkeerd) aan de zijde van de machine 2. Bevestig de andere Kant op de gewrichten de elektrische schakelkast.
	Waterpomp bedrading (droog contact) 1. Open het bedrangsstuk box (rood gemarkeerd) aan de zijde van de machine 2. Bevestig de andere Kant op de gewrichten de elektrische schakelkast.

5. Installatie en aansluiting

5.1 Opmerkingen

De fabriek levert alleen de warmtepomp. Alle andere componenten, inclusief een bypass wonneer nodig, moeten geleverd worden door de gebruiker of de installmentur.

Attentie:

Volg alstublieft de volgende regels wanner u de warmtepomp installeert:

1. Elke toevoeging van chemicaliën要去plaatsvinden in de buizen gelokaliseerd na de warmtepomp.
2. Installeer een bypass als de afstand van de water toevoer van de zwembadpomp meer dan 20% groter is dan de toegestane toevoer door de warmtewisselaar of de warmtepomp.
3. Installeer de warmtepomp boven het wateriveau van het zwembad.
4. Plaats de warmtepomp algijd op een vaste ondergrond en gebruik de bijgevoegde damping rubbers om vibratie en geluid te vermijden.
5. Houdt de hele warmtepomp algijdrecht . Als het apparaat in een diagonale positie was gehonden, wacht tenminste 24 uren met het starten van de warmtepomp.

5.2 Warmtepomp plaatsing

Het apparaat za goed werken in elke gewenste locatie zolang de volgende drie onderdelen aanwezig zich:

1. Frisse lucht - 2. Elektriciteit - 3. Zwembadfilters

Het apparaat mag worden geinstalleer in virtueel elke buten locatie zolang als de gespecifieerde minimumafstanden met andere objcten worden aangehouden (zie tekening hieronder). Raadpleeg alstublieft uw installeur voor installmentie met een zwembad binnenschuis. Installatie in een locatie met veel wind is helemaal geen probleem, wel in de situatie met een gasverwarming (inclusief waakvlam problemen).

ATTENTIE: Installee het apparaat nooit in een afgesloten ruimte met een gelimiteerde luchthoeveelheid in waarde lucht uitgestoten door het apparaat weeher hergebruikt worden, of nabij bosschage dat de luchtinlaat kan blokkeren. Zulke locaties verhinderen de continue ze levering van frisse lucht, wat resulteert in een gereduceerde efficiencie en möglichk voldoende warmteafgifte tegengaat.

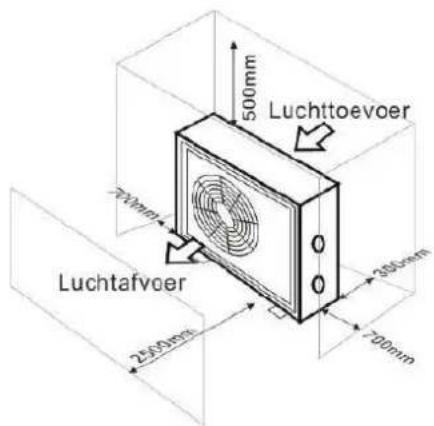

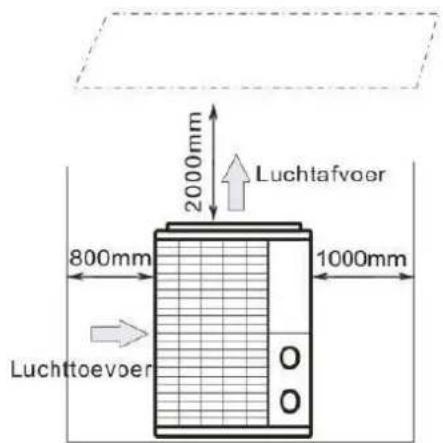

Ziede tekening hieronder voor minimumafstanden.

5.3 Afstand van uw zwembad

De warmtepomp worden normal geinstalleerd binnen een bereik van 7.5 meter van het zwembad. Hoe groter de afstand van het zwembad, hoe groter het warmteverlies in de buizen. Als de buizen meestal ondergronds zijn, is het warmteverlies laag op afstanden tot 30m (15 m van en waar de pomp; 30 m in totaal) tenzij de grond na het is c het grondwaterpeil hoog is. Een ruwe schatting van het warmteverlies per 30 m 0.6 kWh (2,000 BTU) voor elke 5% verschilussen de watertemperatuur in het zwembad en de temperatuur van de grond die de muis omringd. Dit verhoegt de werkelijk met 3% tot 5% .

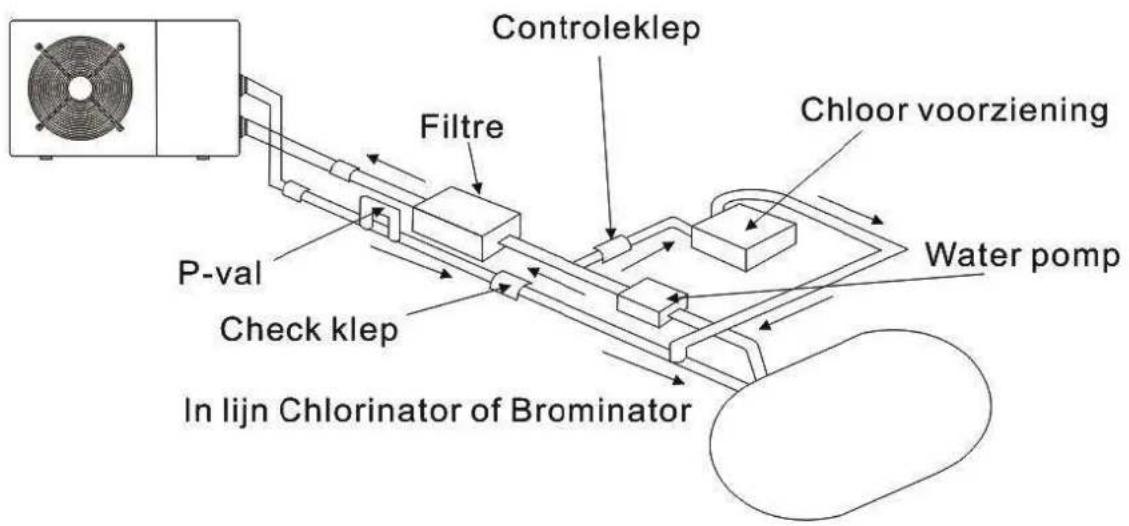

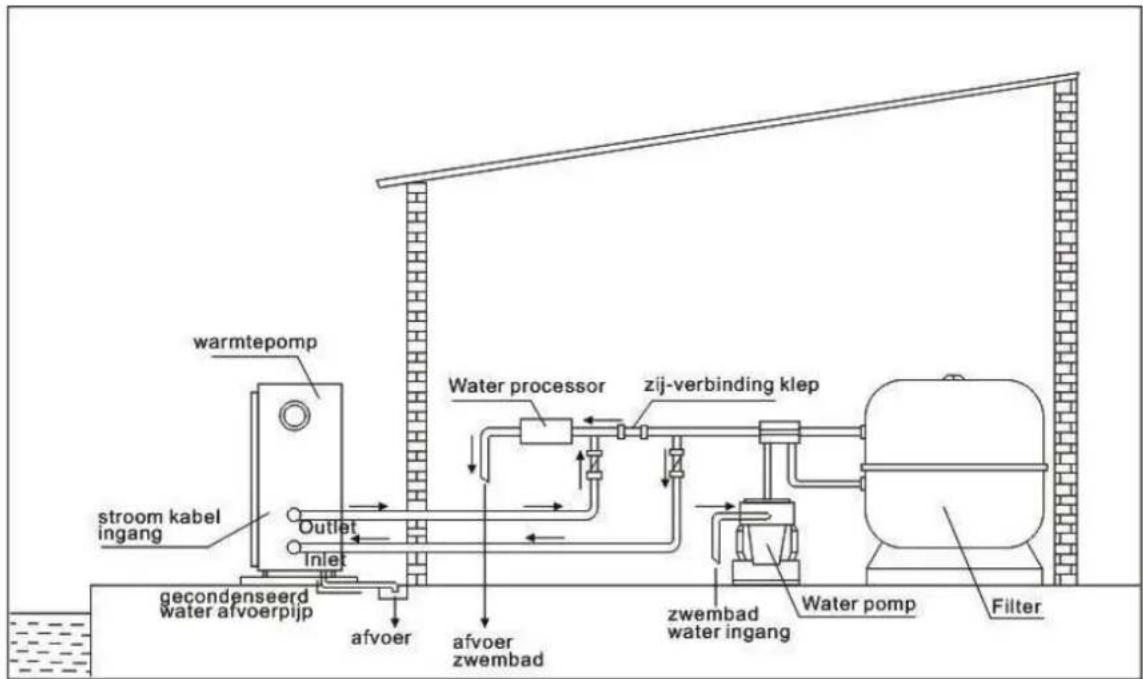

5.4 Controle klep installment

Opmerking: als een automatisch dosering apparaat voor chloor en zour (pH) gezruikt worden, is het belangrijk om de warmtepomp te beschermen gegen excessief hoge chemische concentraties die de warmtewisselaar+kennen latent corroderen. Om deze reden,要去en apparaten van deze soort altijd bevestigd worden aan de buizen na de warmtepomp, en het worden aanbevolen om een controleklep te installereren om terugvloeien van het water te voorkomen in het geval van afwezigheid van watercirculatie.

Schade aan de warmtepomp veroorzaakt door nalatigheid van deze instructie is Niet gedekt door de garantie.

Opmerking: Deze opstelling is alleen een illustratief voorbeeld.

5.6 Initiete Werking

Opmerking: Om het water in het zwembad (of hete kuip) te verwarmen, moet de filterpomp draaien om ervoor voor te zorgen dat het water circuleert door de warmtepomp. De warmtepomp za Niet opstarten als het water nicht circuleert.

Nadat alle verbindingen gemaakt zich en gecontroleerd, voer dan de volgende procedureuit:

1. Zet de filterpomp aan. Controleer op lekkage en verifieer dat het water stroomt van en maar het zwembad.
2. Sluit de stroom aan de waterpomp aan en druk op de aan/uit (knop op het elektronische contropaneel. Het apparaat zou opstarten nadat de tijdvertraging voor bij is (zie onder).
3. Na een paur minuten, controller of de lucht die uit het apparaat komt koeler is.
4. Wanner de filterpomp uitgezet worden, moet het apparaat ook automatisch afslaan, wonneer Niet, stel dan de doorvoer schakelaar bij.

Afhankelijk van de initiele temperatuur van het water in het zwembad en de luchttemperatuur, kan het verscheidene dagen duren om het water te verwarmen tot de gewenste temperatuur. Een goede zwembad afdekking kan de benodigde lenghte vanijd dramatisch inkorten.

Water doorvoer schakelaar:

Het is uitgerust met een doorvoer schakelaar om het HP-apparaat ervoor te beschemen dat het draait met een volgedaan water doorvoer snugheid. Het za aangaan wonneer de zwembadpomp loopt en LAST het stoppen wonneer de pomp stopt. Als het oppervlak van het zwembadwater hoger is dan 1 meter boven of beneden de automatische instelknop van de waterpomp, heeft u uw dealer nodig om de initièle opstart bij te stellen.

Tijdvertraging - De warmtepomp heeft een ingebouwde 3-minuten opstart vertraging om het circuit te beschermen en excessief contact verval te voorkomen. Het apparaat zal automatisch herstarten nadat deze tijdvertraging afloodt. Zelfs een korte stroomonderbreking zal deze tijdvertraging starten en voorkomen dat het apparaat onmiddelijk herstart. Meerdere stroomonderbrekingenijdens deze vertragingperiode hebben geen effect op de 3-minuten periode van de vertraging.

5.6 Condensatie

De lustt aangetrokken door de warmtepomp wordst sterk gekoeld door de werkig van de warmtepomp om het water van het zwembad te verwarmen, wat condensatie kan veroorzaken op de bladen van de verdamper. De hoeveelheid condensatie kan zoveel zijn als verschidene liters per uur bij hoge relatieve vochtigheid. Dit is soms foufchouwd als een water lekkage.

5.7 Manometer display (R32)

Bekijk de manometer die de koelgasdruk van de unit aangeeft, de onderstaande tabel toont de normale waarde van de gasdruk (R32) wonneer de machine uit staat of in bedrijf is.

Eenheitsvoorwaarde	Uitschakelen
omringend(℃)	-5~5	5~15	15~25	25~35
Watertemperatuur (℃)	/	/	/	/
Druk meter (Mpa)	0.59~0.85	0.85~1.18	1.18~1.59	1.59~2.1

Eenheidsvoorwaarde	hardlopen
omringend (℃)	/	/	/	/	/
Watertemperatuur (℃)	10~15	15~20	20~25	25~30	30~35
Druk meter (Mpa)	1.1~1.6	1.3~1.8	1.5~2.1	1.7~2.4	1.9~2.7

(1) Bovenstaande elektrisch bedrading schema is alleen ter referentie, onderwerp alstublieft de machine volgens het bedrangingschema.
(2) De zwembad warmtepomp moet ook verbonden worden met een aardig draad, alhoewel de warmtewisselaar van het apparaat elektrisch geisoleerd is van de rest van het apparaat. Het aarden van het apparaat is nog steeds nodig om u te beschermen gegen kortsluitingen in het apparaat. Verbinding is ook nodig.

Afsluiting: Een afsluiting betekent (circuit onderbreken, gezekerde of Niet-gezekerde schakelaar) moet geplaatst worden binnen het zich en of direct bereikbaar vanaf het apparaat. Dit is normala gebruik op commerciele en residentiele warmtepompen. Het voorkomt het op afstand aan zetten van het apparaat en staat het afsluiten van de stroom van het apparaat toe terwijl het apparaat worden nagekeken.

6.4 Elektrische aansluiting

De stroomtoevoer voor de warmtepomp要去 bij voorkeur afkomstig zijn van een exclusief circuit met regulerende beschermingscomponenten (30mA differentiaalbeveiliging) en een magnetothermische schakelaar.

• De elektrische installmentie要去 worden uitgevoerd door een gespecialiseerdevakman (elektricien) in overeenstemming met de normen en voorschriften die gelden in het land van installmentie.
• Het warmtepmocircuit moet worden aangesloten op een veiligheidscircuit op het klemmenblok.
• De kabels要去en correct zijn geinstalleerd om interferentie te voorkomen.
• De pomp is bedoeld voor aansluiting op een algemene voeding met een aardaansluiting.
• Sectie van de kabel; Dit gedeelte is indicatief en moet worden gecontroleerd en aangepast aan de behoeften en gebruiksomstandigheden.
• De tolerantie van een acceptabele spanningsvariatie is +/- 10% tijdens bedrijf.

De verbindingen要去en worden gedimensioneerd op basis van de kracht van het apparaat en de staat van installmentatie.

Modellen	Stroomonder breker	Maximale lenghte van de draad
		2,5 mm²	4 mm²	6 mm²	10 mm²
BEXP05i	7A	84m	135m	200m	335m
BEXP07i	7A	84m	135m	200m	335m
BEXP09i	9A	57m	90m	130m	225m
BEXP11i	11A	57m	90m	130m	225m
BEXP14i	14A	43m	68m	100m	170m
BEXP16i	16A	34m	54m	80m	135m
BEXP18i	18A	32m	50m	75m	128m
BEXP20i	20A	29m	45m	66m	110m
BEXP25i	25A	/	35m	52m	95m
BEXP30i	35A	/	/	40m	75m

Deze waarden worden als richtlij gegeven, alleen de tussenkomst van een geauthoriseerde

technicus kan de waarden bepalen die overeenkomen met uw installment.

De elektrische leiding要去en voorzien van een aardaansluiting en een stroomonderbreker met verschil van 30mA in het hoofd.

6.5 Installatie van de schermbediening

Foto(1) Foto(2) Foto(3) Foto(4) Foto(5)

• De kant met stekker verbindt met het bedieningspaneel (Foto1)
• De andere kant van de signaaldraad. (Foto2)
• Open het bedrangingspaneel en steek de zijkant+zonder stekker door de schakelkast. (Foto3,4)
• Steek de bedrading in de waarvoor bestemde positie (code: COM 1 of COM-L) op de printplaat. (Foto5)

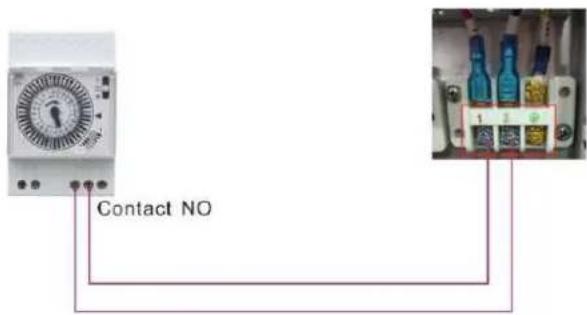

Droog contact timer-verbinding

Timer

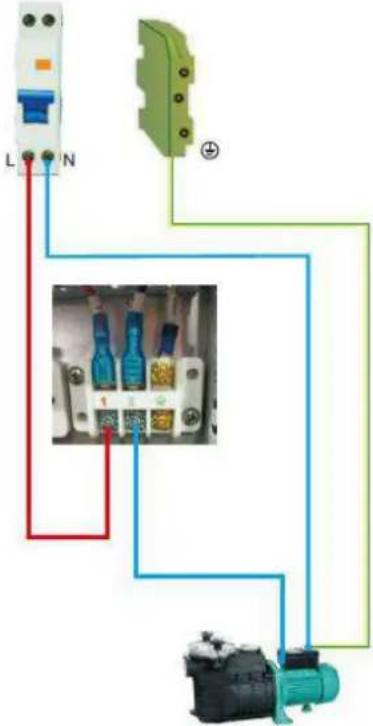

Dry contact pomp aansluiting

Waterpomp

7. Gebruik en werkinq

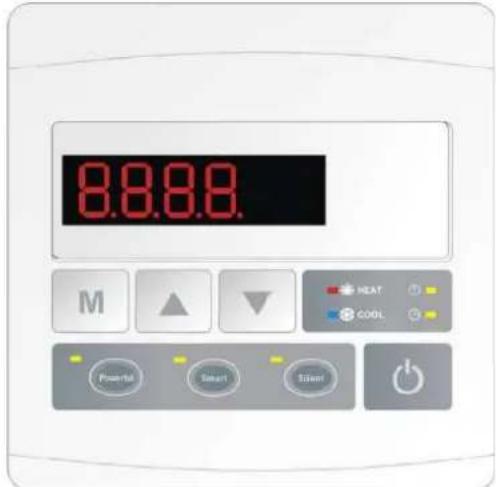

7.1 Functies van het LED bedieningspaneel

Wanner de warmtepomp op het vermogen worden aangesloten, geeft het LED-display gedurende 3 seconden een code waar die het warmtepompmodel aangeeft.

7.2 De toetsen en hun activiteiten

7.2.1 -knop

Druk op om de warmtepomp start, toont het LED-display van de gewenste temperatuur van het water gedurende 5 seconden, toont verrolgens de inlaat temperatuur van het water en van de werkking mode.

Druk op om de warmtepomp te stoppen en te latent zien "OFF"

Opmerking: Tijdens de parameter contrôle en instelling, druk op de snel-exit en sla de huidige instelling.

Druk nogmaals op om in / uitschakelen van de machine.

7.2.2 -knop

a) Het zal onder functie zich met een andere sleutel.
b) Schakelt de verwarmingsmodus en de automatische modus in

7.2.3 en -toets

Klok / unclock het display:

Houd en gedurende 5 seconden te vergrendelen / ontgrendelen het scherm.

temperatuur water instelling:

Druk op of om de temperatuur van het waterrechtstreeks in te stellen.

Code	Staat	strekking	Opmerking
d0	IPM vormtemperatuur	0-120°C	Real testen waarde
d1	Inlet water temp.	-9°C~99°C	Real testen waarde
d2	Uitlaat water temp.	-9°C~99°C	Real testen waarde
d3	Ambient temp.	-30°C~70°C	Real testen waarde
d4	Frequency limitation code	0,1,2,4,8,16	Real testing value
d5	Piping temp.	-30°C~70°C	Real testen waarde
d6	uitlaatgastemperatuur	0°C~C5°C (125°C)	Real testen waarde
d7	Stap van EEV	0~99	N*5
d8	Compressor loopt freiendentie	0~99Hz	Real testen waarde
d9	compressor huidige	0~30A	Real testen waarde
d10	Huidige ventilatorsnelheid	0-1200 (rpm)	Real testen waarde
d11	Error code voor de LASTe kei	Alle foutcode

Opmerking: d4: frequentriebeperkingcode,

0: geen frequenteilimiet;

1: Coilpijp temperatuurgrens;
2: Frequentiebeperking voor oververhitting of oververhitting;
4: Drive Huidige freiquentielimiet;
8: Frequentielimiet aandrijfspanning;
16: Frequentiebeperking voor hoge temperaturen

Druk op eerst, druk verwolgens op om te controlleren / aanpassen van de parameter gebruiker van P1 tot P7

Code	Naam	strekking	Standaard	Opmerking
P0	Verplichte ontdooling	0-1	0	0: standardnormale werking1: verplichte ontdooling.
P1	Werkmodus	0-1	1	1 Verwarming mode, 0 koelbedrijf
P2	Timer on / off	0-1	0	1 Timer aan / UIT onder functie, 0 Timer on / off de functie (De instelling van de P5 en P6 zal nicht werken)
P3	Waterpomp	0-1	0	1 Altijd lopen,0 Afhankelijk van het verloop van de compressor
P4	Huidige tijd	HH:MM	0:00	0-23:0-59
P5	Wekker aan	HH:MM	0:00	0-23:0-59
P6	timer uit	HH:MM	0:00	0-23:0-59
P7	Inlet water temp.correctie	-9~9	0	Standaardinstelling: 0

7.2.4 System reset-functie

Druk op en in 10s, zal het systeem resetten en wee ter geven "0000" op de controller.

Symbool verhitten za hetlicht wanner deze in werkig is.

Bij het ontdooien, za hetlicht knipperen.

Symbool van het koelen, za hetlicht op wanner het in werkig is.

Symbool van de automatische stop, zal hetlicht op wanner het in werkig is.

Symbool van de automatische start, zal hetlicht op wanner het in werkig is.

Op deutsche knop drukt, za de lichtflits, za de warmtepomp werken in 'Full output' alleen.

Terwijl u de Smart kiest, zal de warmtepomp net opereren in 'Medium output' en 'Full output' Toen in 'Medium output', zal het Licht van de Smart knipperen.

Toen in 'Full output', de lamp van de Smart is verlichting, zal de lamp van de krachtige flitser zijn.

Terwijl u de Silent kiest, za de warmtepomp net opereren in 'Medium output' en 'Small output' Toen in 'Small output', za het Licht van Silent knipperen.

Toen in 'Medium output', de lamp van de Silent is verlichting, za de lamp van de Smart flash.

Er zijn 3 modellen voor het apparaat, alleen verwarming, automatische modus (verwarmings- en koelingschakelaar), alleen koeling.

U kurz de verwarmingsmodus en de automatische modus inschakelen door gedurende 5 seconden op te drukken, ongeacht of het apparaat aan of uit staat.

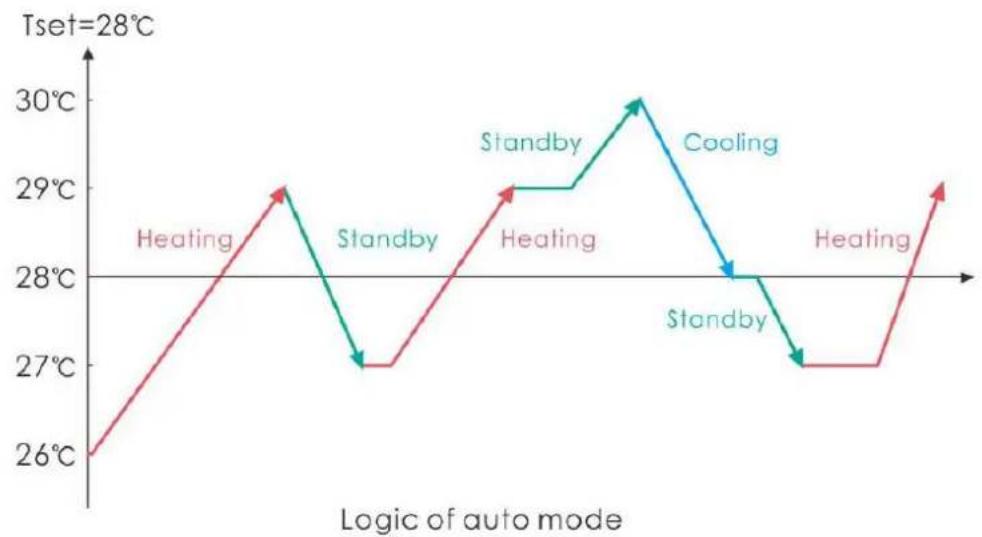

Bedieningslogica van de automatische modus

8. Data-installing uitvoeren

Optie 1 Waterpomp heeft betrekking op de werkig van de warmtepomp om te starten of te stoppen.

De waterpomp start 60 seconden voordat de compressor, de waterpomp begint 30 seconden en detecteert verwolgens de waterstroomschakelaar.

Wanneer de warmtepomp in de stand-bymodus komt, stopt de waterpomp 60 seconden nadat de compressor is gestopt.

De waterpomp worden opnieuw gestart om gedurende 3 minuten te werken en stopt wonneer de standby-tijdmeer dan 2uur is.

	Staat	Voorbeeld	Waterpomp werkende logica
Verwarmingsmodus	T1>Tset-1,duur t 30 minutes	T1>27°C, duur 30 minutes	De waterpomp zal gedurrende 2aar waar de stand-bymodus gaan en zar nicht starten, behalve de voeding uitschakelen en opnieuw opstarten. warmtepomp start 3 minuten nadat de waterpo de stand-bymodus heeft verlaten om de watertemperatuur te detecteren. T1 opnieuw.
Koelmodus	T1<Tset+1,duurt 30 minutes	T1<29°C, duur 30 minutes	De waterpomp zal gedurrende 2aar waar de stand-bymodus gaan en zar nicht starten, behalve de voeding uitschakelen en opnieuw opstarten. warmtepomp start 3 minuten nadat de waterpo de stand-bymodus�<|im_start|> te detecteren. T1 opnieuw.

Optie 1

Wanner de warmtepomp aan staat (in bedrijf of in stand-by), zal de waterpomp altijd aan staan. Het zar gedurende 1 minuut werken na handmatig uitschakelen.

NOTE :

Tset =Watertemperatuur testen

Bijvoorbeeld : Tset = 28°C Watertemperatuur testen in uw zwembad warmtepomp

Tset-1 = less 1^ dan het testen van de temperatuur

Tset-1=28-1=27°C

Tset+1= more 1^ dan het testen van de temperatuur

Tset+1=28+1=29°C

8.2 Logica voor verwarming

Werk status		Werkmodus	Water op temperatuur-T1	Bijvoorbeeld water op temperatuur-T1	Werkniveau van warmtepomp
1	Opstarten van warmtepomp	Wanner u de "Smart-werkmodus" selekteert	T1< Tset-1	T1< 27°C	Krachtige modus-frequentie F9
2			Tset-1 ≦ T1 < Tset	27°C ≦ T1 <28°C	Frequentie: F9 -F8-F7,...,-F2
3			Tset ≦ T1 < Tset+1	28°C ≦ T1 <29°C	Stille modus-Frequentie F2
4			T1 ≦ Tset+1	T1 ≦ 29°C	HP za Stand-by+zijn, stopper met werken totdat het water op temperatuur zakt tot minder dan 28 °C.
5		Wanner u de "Stille werkmodus" selekteert.	T1< Tset	T1< 28°C	Smart-modus -Frequentie F5.
6			Tset ≦ T1 < Tset+1	28°C ≦ T1 < 29°C	Stille modus-Frequentie F2/F1.
7			T1 ≦ Tset+1	T1 ≦ 29°C	HP za Stand-by+zijn, stopper met werken totdat het water op temperatuur zakt tot minder dan 28°C.
8		Wanner u de "Krachtige werkmodus" selekteert.	T1<Tset+1	T1<29°C	Krachtige modus-frequentie F10/F9
9			T1 ≦ Tset+1	T1 ≦ 29°C	HP za Stand-by+zijn, stopper met werken totdat het water op temperatuur zakt tot minder dan 28 °C.
10	Start opnieuw met het verwarmen van water in de standby-status	Wanner HP werkt in de "Smart-modus"	T1 ≦ Tset	T1 ≦ 28°C	Standby
11			Tset>T1 ≦ Tset-1	28°C >T1 ≦ 27°C	Stille modus-Frequentie F2
12			Tset-1>T1 ≦ Tset-2	27°C >T1 ≦ 26°C	Frequentie: F2 -F3-F4,...,-F9
13			<Tset-2>	<26°C	Krachtige modus-frequentie F9
14		Wanner HP werkt in de "Stille modus"	≥ Tset	≥ 28°C	Standby
15			Tset>T1 ≦ Tset-1	28°C >T1 ≦ 27°C	Stille modus-Frequentie F2/F1
16			T1<Tset-1	T1<27°C	Smart modus -frequency F5
17		Wanner HP werkt in de "Krachtige modus"	T1<Tset-1	T1<27°C	Krachtige modus-frequentie F10/F9

8.3 Logica voor verwarming

Working status		Working mode	Water in temperature	For example, water in temperature	Heat pump working level
1	Opstarten van warmtepomp	Wanner u d"Smart-werk modus"selecteert	T1 ≦ Tset-1	T1 ≦ 27°C	Standby.
2			Tset-1<T1 ≦ Tset	27°C < T1 ≦ 28°C	Stille modus-Frequentie F2
3			Tset<T1 ≦ Tset+1	28< T1 ≦ 29°C	Frequentie: F9 -F8-F7,...,- F2
4			T1 ≦ Tset+1	T1 ≦ 29°C	Krachtige modus-F9
5		Wanner u d"Stille werkmodus"selecteert.	T1 ≦ Tset-1	≤ 27°C	Standby
6			Tset-1<T1 ≦ Tset	27°C < T1 ≦ 28°C	Stille modus-Frequentie F2/F1
7			T1>Tset	T1>28°C	Smart modus -frequency F5
8		Wanner u d"Krachtige werkmodus"selecteert.	T1>Tset-1	T1>27°C	Krachtige modus-frequentie F10/F9
9			T1 ≦ Tset-1	T1 ≦ 27°C	Standby
10	Start opniew met het verwarmen van water in de standby-status	Smart	T1 ≦ Tset-1	T1 ≦ 27°C	Standby
11			Tset ≦ T1 < Tset+1	28 ≦ T1 <29°C	Stille modus-Frequentie F2
12			Tset+1 ≦ T1 <Tset+2	29 ≦ T1 <30°C	Krachtige modus: F2 -F3-F4,...,- F9
13			T1 ≦ Tset+2	T1 ≦ 30°C	Krachtige modus-frequentie F9
14		Silent	Tset<T1 ≦ Tset+1	28< T1 ≦ 29°C	Stille modus-Frequentie F2/F1
15			T1 >Tset+1	T1 >29°C	Smart modus -frequency F5
16		Powerful	T1 >Tset+1	T1 >29°C	Krachtige modus-frequentieF10/F9
17			T1 ≦ Tset-1	T1 ≦ 27°C	Standby

9. Problemen

9.1 Fout code scherm op LED draad bediening

Storing	Foutcode	Reden	Oplossing
Fout in inlaatwatertemperatuursensor T1-TH6	PP01	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controller of verander de senso2. Herbevestig de bedrading van de sensoren
Uitlaat watertemperatuursorsor defect T2-TH5	PP02	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controller of verander de senso2. Re-fix de bedrading van de sensoren
Storing verwarmingslanssensordT3-TH2	PP03	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controller of verander de senso2. Re-fix de bedrading van de sensoren
Gasterugvoersensordefect	PP04	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controller of verander de senso2. Re-fix de bedrading van de sensoren
Uitval van deomgevingstemperatuursensor T5-TH1	PP05	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controller of verander de senso2. Re-fix de bedrading van de sensoren
Uitlaatpijpsensor defectT6-TH3	PP06	1. De sensor in open of kortsluiting2. De bedrading van de sensor zit los	1. Controller of verander de senso2. Re-fix de bedrading van de sensoren
Vorstbescherming in de winter	PP07	De omgevingstemperatuur of地下水inlaattemperatuur is te laag	Normale bescherming
Lageomgevingstemperatuurbeveiliging	PP08	1.Let de reikwijdte van het gebruik milieu2. Sensorafwijking	1. Stop met behulp van, buiten he gebruik van2. Wijzig de sensor
Leiding temperatuur te hoge beschermingonder koelmodusT3-TH2	PP10	1. De omgevingstemperatuur is te hoof of de watertemperatuur is te hoog in de koelmodus2. Koelsystem is abnormaal	1. Controller de reikwijdte van het gebruik2. Controller het koelsystem
T2-TH5 watertemp.Telage bescherming in de koelmodus	PP11	1. Lage waterstroom2.T2-TH5 temperatuursensor abnormaal	1. Controller de waterpomp en heaarwegssystem2. Verander de T2-TH5-temperatuursensor
Hoge drukfout TS4	EE01	1. De temperatuur van de omgeving te hoog2. Watertemperatuur is te hoog3. Waterstroom is te laag Het ventilatoroerental is abnormaal of de ventilatormotor is beschadigd	1. Controller de waterstroom of waterpomp2. Controller de ventilatormotor3. Controller en repareer het leidingsysteme
Lagedrukstoring TSS	EE02	1. EEV is geblokkeerd of het leidingsysteme is vastgelopen2. Motortoerental is abnormaal of motor is beschadigd3. Gaslekkage	1. Controller de EEV en het leidingsysteme Controller de motor2. Door de hoge drukmeter om de drukwaarde te controleren
Uitval waterstroom TS1	EE03Or" ON"	1. Waterstroomschakelaar is beschadigd2. Geen / Onvoldoende waterstroom	1. Wijzig de waterstromingsschakelaar2. Controller de waterpomp of het waarwegsysystem
Oververhittingsbeveiligung voor watertemperatuur (T2-TH5) in verwarmingsmodus	EE04	1. Lage waterstroom2. Waterstroomschakelaar zit vast en de watertoevoer is afgesneden3. T2-TH5-sensor is abnormaal	1. Controller het watersystem2. Controller de waterpomp of waterstroomschakelaar3. Controller sensor T2-TH5 of wijzig een andere sensor
T6-TH3 Uitlaat te hoge bescherming	EE05	1. Geen gas2. Lage waterstroom3. Het systeme is geblokkeerd4. Uitlaat temp. Sensorfout	1. Controller de hagedrukmeter, vuldez bij te laag gas bij2. Controller het waarwegsysystem en de waterpomp3. Controller het leidingsystem als er een bloc wa4. Wijzig een nieuwe uitlaattemp. sens
Controller mislukt	EE06	1. De draadverbinding is nicht goed of beschadigde signaaldraad2. Controllerstoring	1. Controller en sluit de signaaldraad opnieuw aan2. Verander een neue signaaldraad3. Schakel de stroomtoevoer uit en start de machine opnieuw op4. Verander een weitere controller
Compressor huidige bescherming	EE07	1. De stroom van de compressor is onmiddelijk te groot2. Verkeerde aansluiting voor compressor-fasevolgorde3. Compressorophingen van vloeistof en olie leiden tot de stroom wordt groter4. Compressor of driverboard beschadigd5. De waterstroom is abnormaal6. Krachtfluctuations binnen een korteijd	1. Controller de compressor2. Controller het waarwegsysteme3. Controller of het vermogen binnen het normale bereik valt4. Controller de aansluiting van de fasevolgorde
Communicatiefoutussen controller en moederbord	EE08	1. Slechte signaaldraadverbinding of beschadigde signaaldraad2. Controller storing	1. Controller en sluit de signaaldraad opnieuw aan2. Verander een neue signaaldraad3. Schakel de stroomtoevoer uit en sta de machine opnieuw op4. Verander een neue controller
Communicatiefoutussen hoofdbesturingska art en rijbord	EE09	1. Slechte verbinding van communicatiedraad2. De draad is beschadigd	1. Controller de draadverbinding2. Verander een neue draad
VDC-voltage te hoge beveiliging	EE10	1.Moeder lijnspanning is te hoog2. Driver board is beschadigd.	1. Controller of het vermogen binnen het normale bereik valt2. Wijzig driverbord of hoofdbord
VDC-voltage te lage beveiliging	EE12	1.Moeder lijnspanning is te laag2. Driver board is beschadigd.	1. Controller of het vermogen binnen het normale bereik valt2. Wijzig bestuurdersbord
Voer stroom in via een hogebveiliging	EE13	1. De compressorstroom is te groot kortstandig2. De waterstroom is abnormaal3. Power schommelingen binnen een korteijd4. Verkeerde PFC-inductor	1. Controller de compressor2. Controller het waarwegsysteme3. Controller of het vermogen binnen het normale bereik valt4. Controller of de juiste PFC-inductor worden gebruikt
Het thermische circuit van de IPM-module is abnormaal	EE14	1. Uitgangsafwijking van het thermische circuit van de IPM-module2. Fan motor is abnormaal of beschadigdVentilatorblad is gebrozen	1. Wijzig een bestuurdersbord2. Controller of het motortoerental te laag is of dat de ventilatormotor beschadigd is, verander een andere3. Verander een ander ventilatorblad
IPM-module temperatuur te hoge beveiliging	EE15	1. Uitzonderingsfout van het thermische circuit van de IPM-module2. Motor is abnormaal of beschadigd3. Het ventilatorblad is gebrozen	1. Wijzig een bestuurdersbord2. Controller of het ventilatortoerental te laag is of dat de ventilatormotor beschadigd is, verander een andere3. Verander een ander ventilatorblad
Beschering van PFC-modules	EE16	1.Uitputting uitzondering van PFC-module2. Motor is abnormaal of beschadigd3. Fan mes is gebrozen4.Ingangsspanningssprong, ingangsvermogen is abnormaal	1. Wijzig een bestuurdersbord2 Controller of het motortoerental te laag is of dat de ventilatormotor beschadigd is, verander een andere3. Een ander ventilatorblad verwisselen4. Controller de ingangsspanning
Storing DC-ventilatormotor	EE17	1. DC motor is beschadigd2. Main board is beschadigd3. Het ventilatorblad zit vast	1. Detecteer DC-motor, verrang deze door een/Newe2. Een/New moederbord wijzigien3. Ontdek de barrière en werk het uit
Het thermische circuit van de PFC-module is abnormaal	EE18	Het driverboard is beschadigd	1. Wijzig een/Newuw driverboard2. Controller of het ventilatortoerental te laag is of dat de ventilatormotor is beschadigd, verander een andere motor
PFC-module bescherming gegen hoge temperaturen	EE19	1.PFC-module thermische circuituitgang abnormaal2. Motor is abnormaal of beschadigd3. Fan mes is gebrozen4. De schroef in het driverboard zit Niet strak	1. Wijzig een/Newuw driverboard2. Controller of het motortoerental te laag is of dat de ventilatormotor beschadigd is, verander een andere3. Een ander ventilatorblad verwisselen4. Controller of de schroef los zit
Ingangsstroomstoring	EE20	De voedingsspanning fluctueert te veel	Controller of de spanning stabel is
Uitzondering voor softwarebesturing	EE21	1. Compressor werkkt Niet2. Verkeerd programma3. Onzuiverheid in de compressor veroorzaakt de onstabiele rotatiesnelheid	1. Controller het moederbord ofverander een{nieuw board2. Voer het juisteprogramma in
Stroomdetectiekringfout	EE22	1. Spanningsignaal abnormaal2. Driver board is beschadigd	1. Controller het moederbord ofverander een{nieuw board2. Wijzig een{nieuwe driverkaart
Compressorstartfout	EE23	1. Hoofdbord is beschadigd2. Compressor bedravingsfout ofslecht contact of nicht verbonden3. Vloeistofophoping binnen4. Verkeerde fase verbinding voor compressor	1. Controller het moederbord ofverander een{nieuw board2. Controller de bedrading van dcompressor volgens het schakelschemacentroler de compressor of wijzig eennieuwe
Apparaatstoring in omgevingstemperatuur op stuurkaart	EE24	Apparaatstoring bij omgevingstemperatuur	Wijzig driverbord of hoofdbord
Defect compressorfase	EE25	Compressoren U, V, Wijkenverbonden met een fase of tweefasen.	Controller de feitelijke bedrading volgenshet schakelschema
Fout bij omschakeling van vierwegklep	EE26	1.Terugslagfout van vierwegklep2. Gebrek aan koelmiddel (geendetectie wanner T3-TH2 ofT5-TH1 defect is)	1.Schakenaar koelmodus om 4-wegklete controleren als deze op dejuiste manier is omgedraaid2. Wijzig een{nieuwe 4-wegklep3. Vul met gas
EEPROM-gegevens lezen storing	EE27	1.Wrong EEPROM-gegevens inhetarogramma of mislukte invoer van EEPROM-gegevens2. Fout met moederbord	1.Voer de juiste EEPROM-gegevensopnieuw in2. Wijzig een{nieuw hoofdbord
De inter-chipcommunicatiebout op de hoofdbesturingskaart	EE28	Hoofdbordfout	1. Schakel de stroomtoevoer uit en startdeze opnieuw op2. Wijzig een{nieuw hoofdbord

9.2 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

Storingen	Observering	Redenen	Oplossing
Warmtepomp werkt nicht	LED draad controller geen verschijning.	Geen stroomvoorziening	Check cable and circuit breake if it is connected
	LED draad controller toont d actueleijd.	Warmtepomp in stand-by status	Startup heat pump to run.
	LED draad controller toont d actuele watertemperatuur.	1. Watertemperatuur bereikté ingestelde waarde, HP onder constante temperatuur status.2. Warmtepomp begint net te lopen.3. Onder ontdooien.	1. Controller watertemperatuur instelling.2. Start warmtepomp na eenaar minutes.3. LED draadcontroller要去vertonen "ontdooien".
Watertemperatuur koelt wonneer HP loopt onder verwarming's mode	LED draad controller vertoont actuèle watertemperatuur en erverschijnt geen fout code.	1.Verkeerde modus geseleerd.2.Cijfers tonen tekortkomingen.3. Controller defect.	1. Stel de goede modus in2. Vervang de defeche LEDdraad controller, en controller dan de status na het veranderen van de werkende modus, controller de water inlaat en uitaattemperatuur.3. Vervangen of repareer hetwarmtepomp apparaat
Korte looptijd	LED toont actuèle watertemperatuur, erverschijnt geen fout code.	1. Ventilator draait NIET.2. Luchtventilator hij is Niet genoeg.3. Niet genoeg koelmiddel.	1. Controller de kabelverbindingenussen de motor en ventilator, wonneer nodig,要去 het vervangen worden.2. Controllerlocatie van hetwarmtepomp apparaat, en eliminerer alle obstkels om een goede luchtventilatie mogelijk te makes.3. Vervang of repareer hetwarmtepomp apparaat.
Watervlekken	Watervlekken op warmtepomp apparaat.	1. Betonneren.2. Water lekkeage.	1. Geen actie.2. Controller de titaniumwarmtewisselaar zorgvuldig of het defect is.
Te veel ijsp de verdamper	Te veel ijsp de verdamper		1. Controller de locatie van hetwarmtepomp apparaat, en eliminerer alle obstkels om een goede lucht ventilatie mogelijk te makes.2. Vervang of repareer hetwarmtepomp apparaat.

Opmerkingen:

1. In de verwarmingsmodus, als de wateruittredetemperatuur hoger is dan de ingestelde temperatuur boven 7^ , geeft de LED-controller EE04 waar voor bescherming gegen oververhitting van het water.
2. In de koelmodus, als de water-uittemperatuur lager is dan de ingestelde temperatuur bovergeeft LED-controller PP11 waar voor bescherming gegen overkoeling van water.

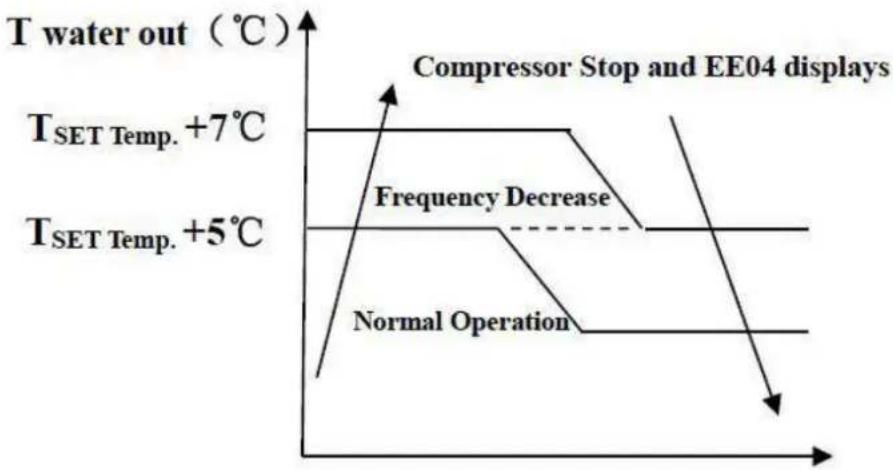

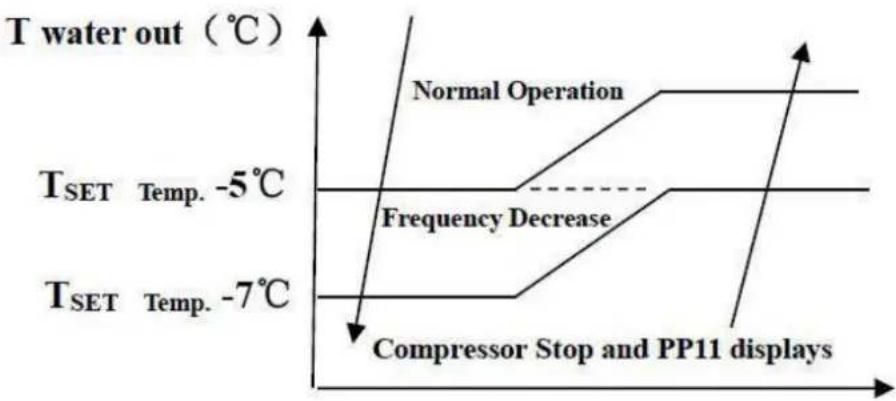

EE04 Bescherming gegen oververhitting van water

PP11 Bescherming gegen overcooling van water
For example as below:

Mode	Water ult temperatuur	Temperatuur instellen	Staat	Storing
Verwarmingsmodus	36°C	29°C	Tout -Tset ≥ 7°C	EE04 Oververhittingsbeveiliging voor watertemperatuur(T2)
Koelmodus	23°C	30°C	Tset -Tout ≥ 7°C	PP11 Te lage bescherming voor watertemperatuur(T2)

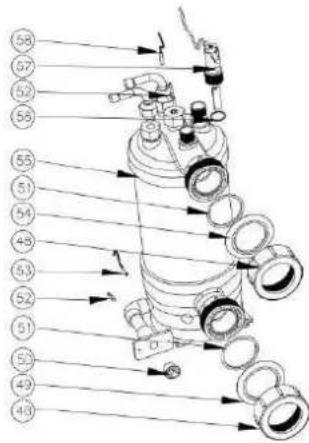

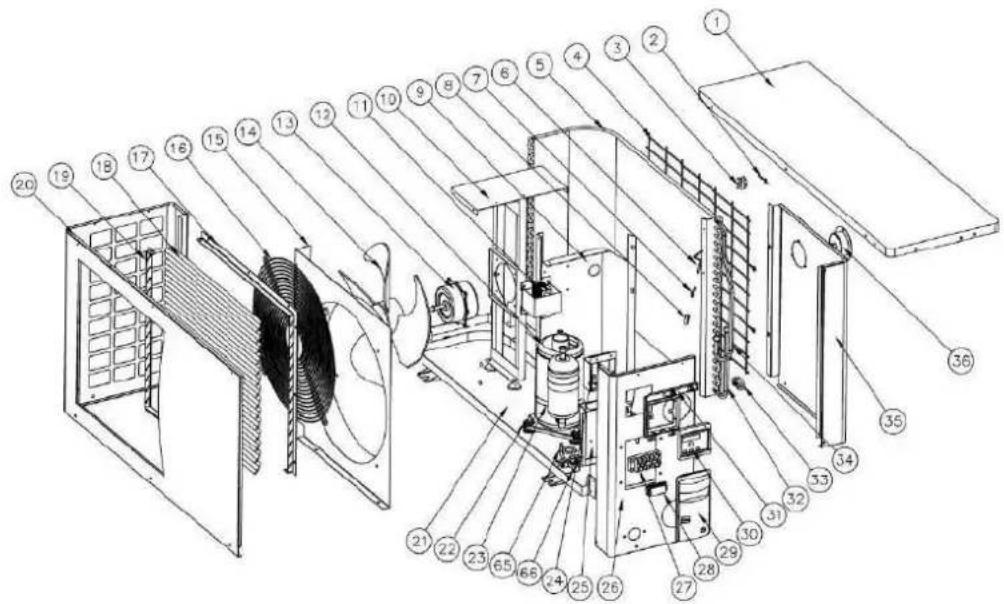

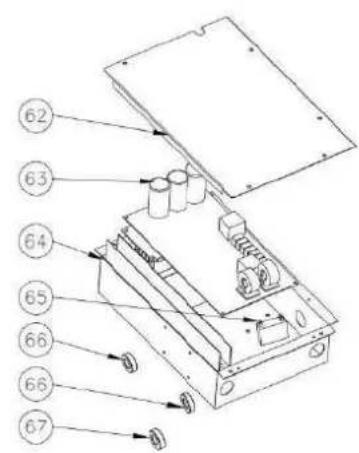

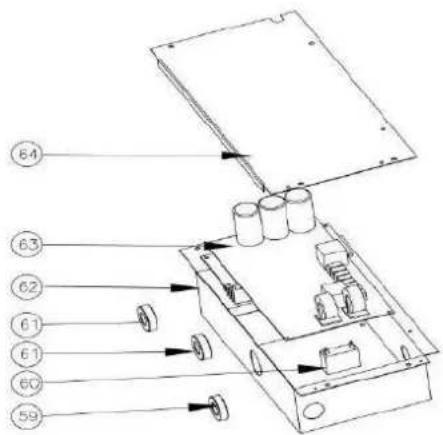

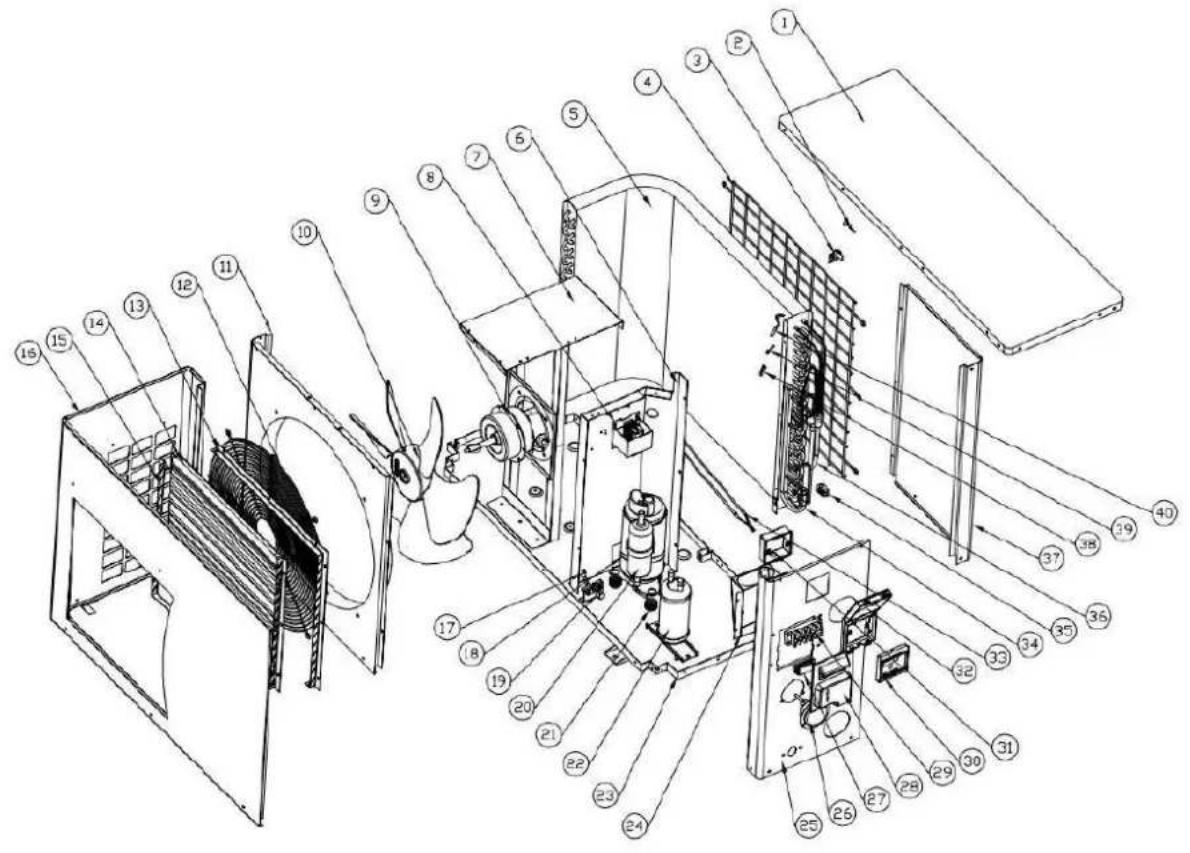

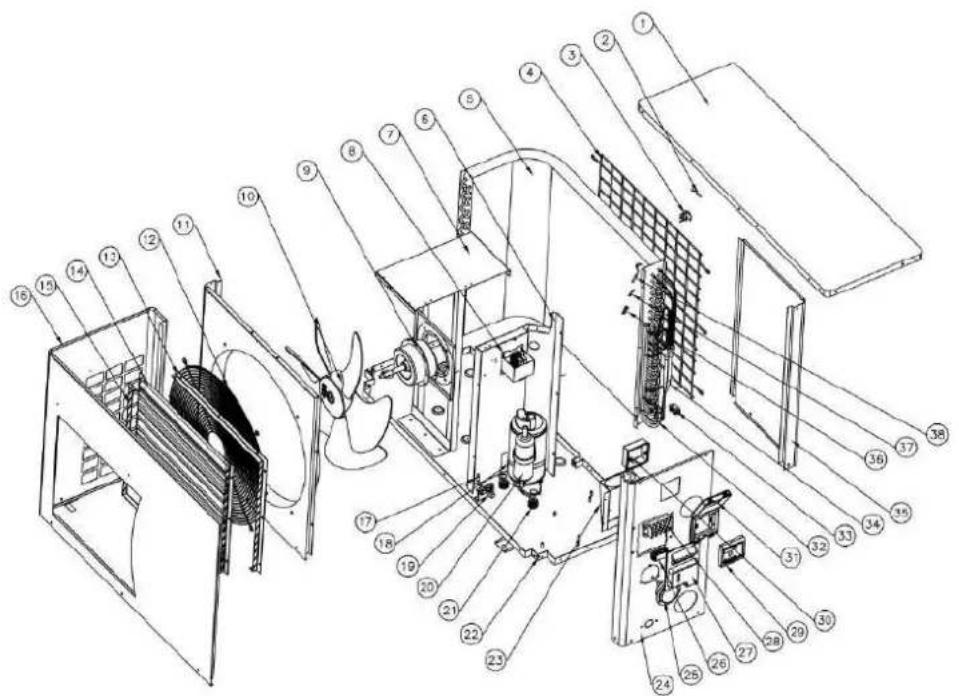

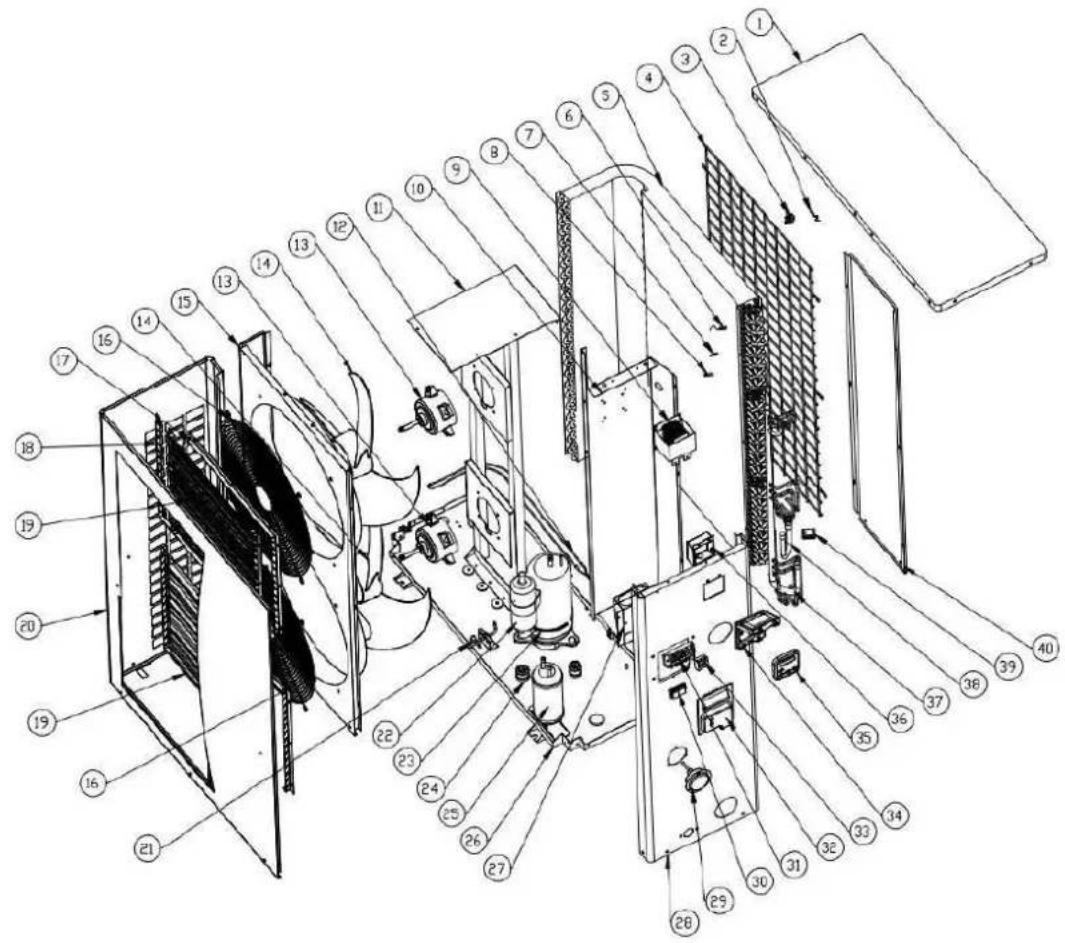

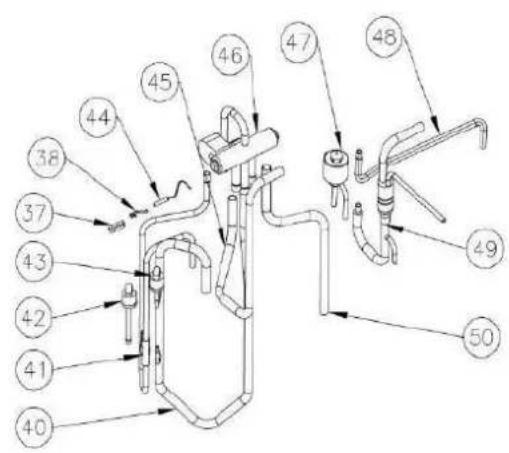

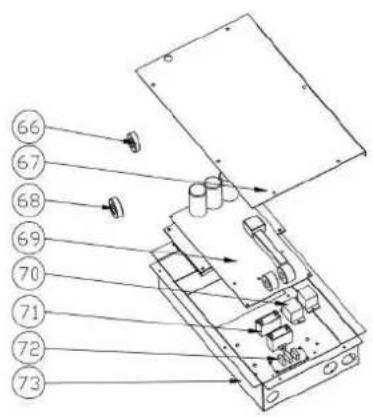

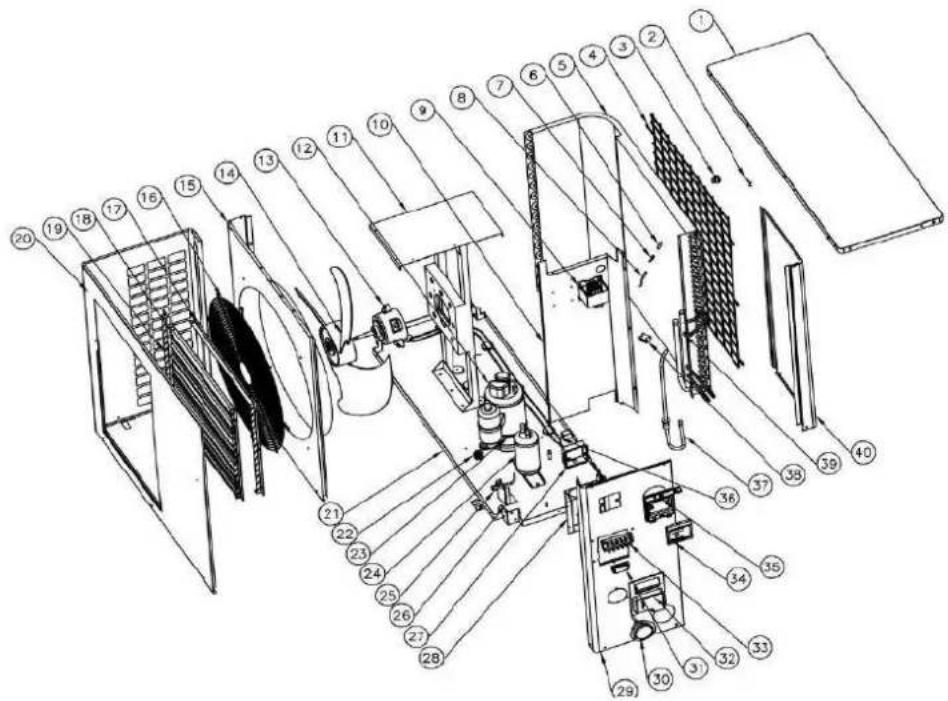

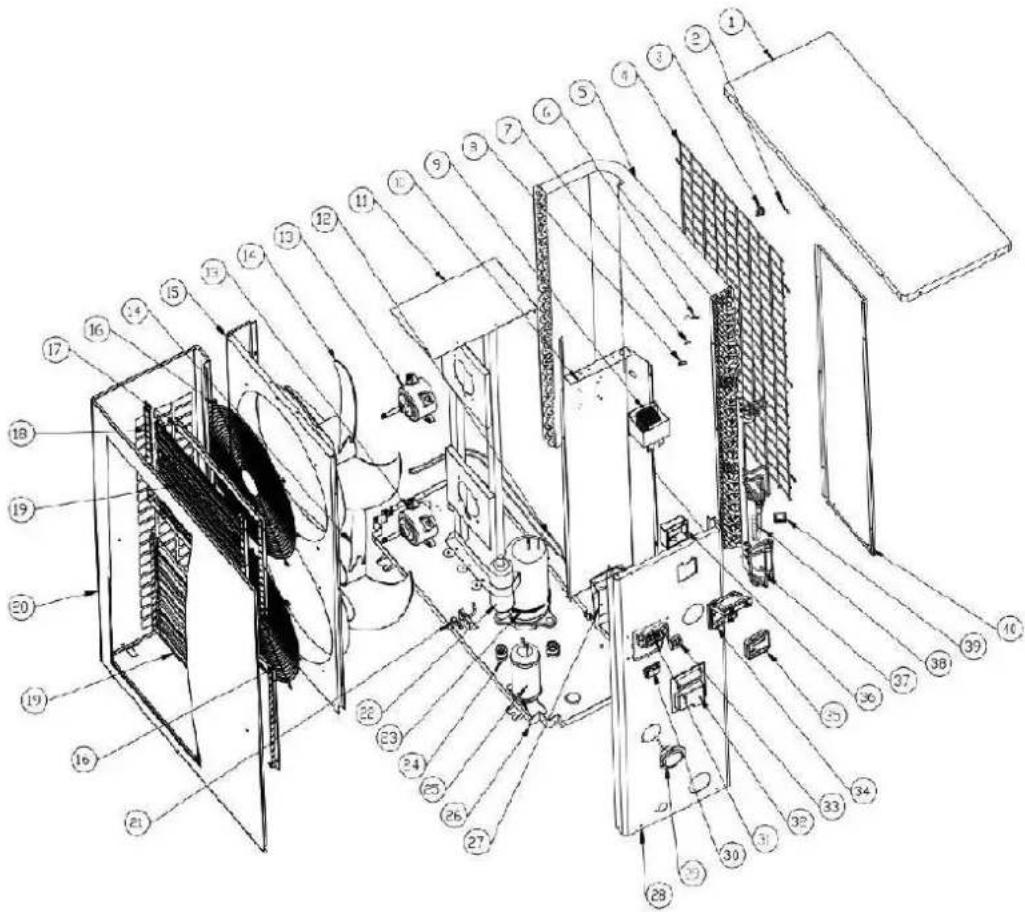

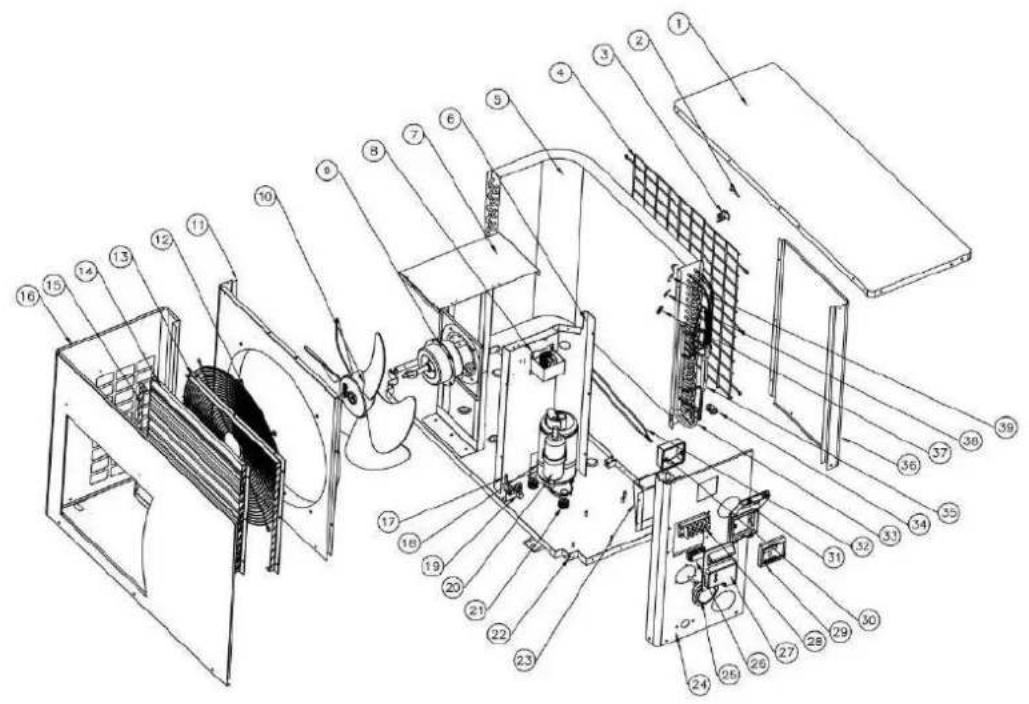

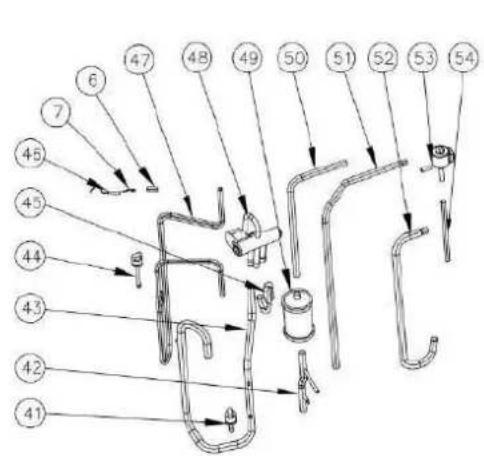

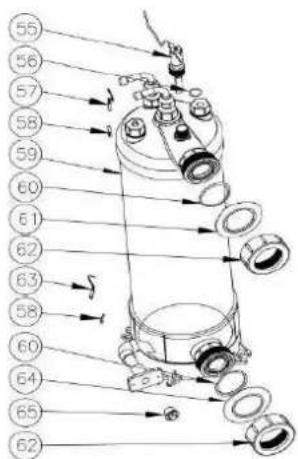

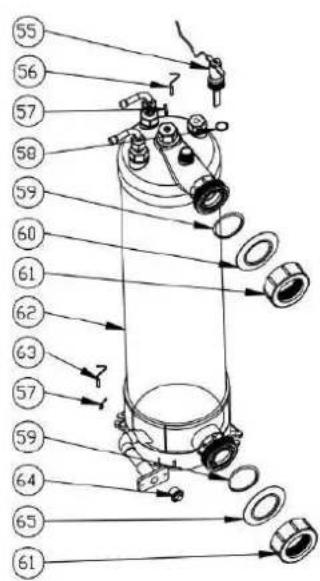

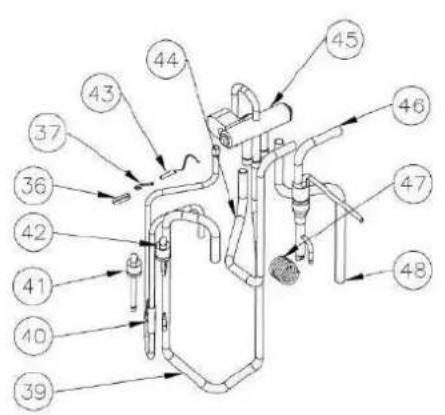

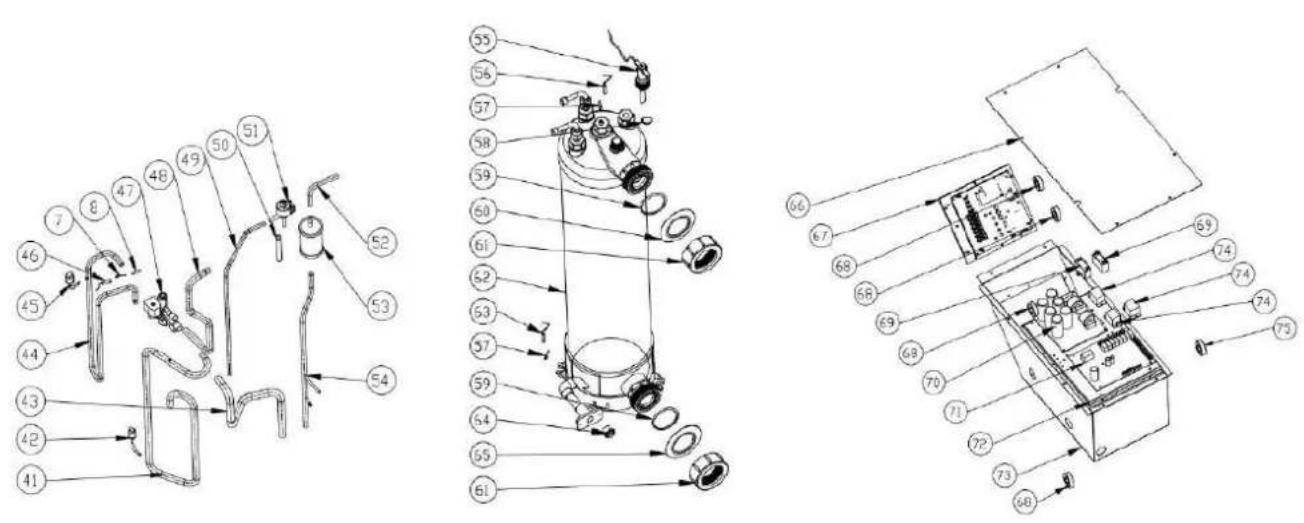

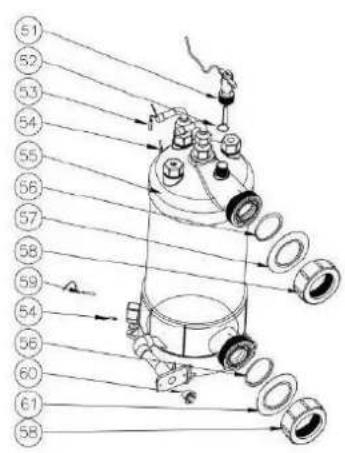

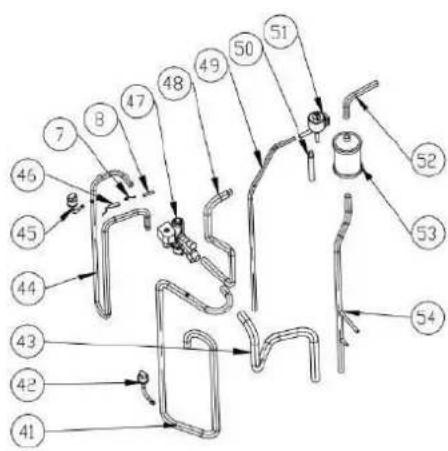

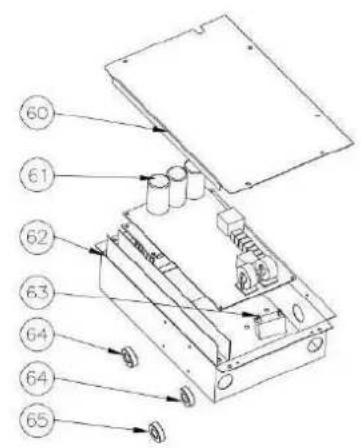

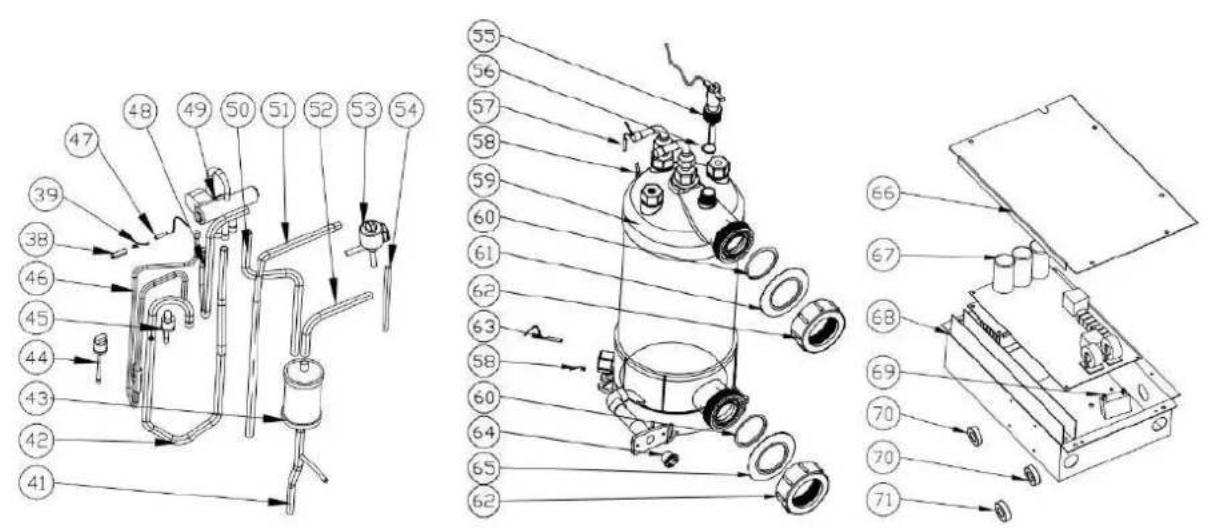

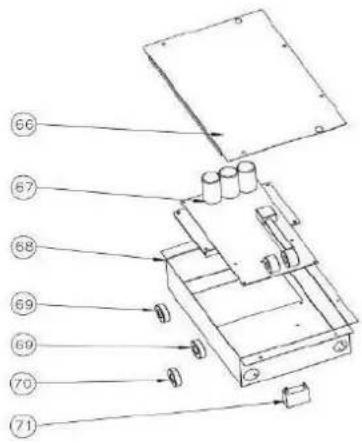

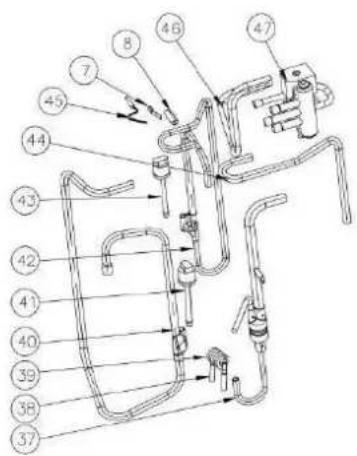

10.Opengeklapt diagram

10.1 Opengeklapt diagram

Model: BEXP05i/BEXP07i/BEXP09i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108030156	Bovenklep	34	103000218	Distributeur montage
2	117110020	Omgevingstemp. sensor T5-TH1	35	108030168	Achterpaneel
3	133020010	Omgevingstemp. sensor clip	36	106000011	Druk meter
4	108030167	Teruggrillen	37	113090059	Wisselaar vanhaarvaten
5	103000218	Verdamper	38	113100010	Koppelingsbuis
6	117110004	Pijp temp. sensor T3-TH2	39	109000096	Capillair
7	113190001	Klem voor temperatuursensorleidingen	40	113020320	Gas retourleidingen
8	113190001	Behuizing buis temperatuursensor	41	112100046	Lagedrukschakelaar
9	108030170	Isolatiepaneel	42	113010229	Uitlaatleidingen
10	108030169	Ventilatormotorbeugel	43	112100030	Hogedrukschakelaar
11	117230003	Reactor	44	113060123	4-wegklep maar verzamelleiding
12	101000187	Compressor voeten	45	117110021	Uitlaat temp. sensor T6-TH3
13	112000069	Ventilatormotor	46	113030132	4-wegklep maar wisselaar
14	113600007	Waaierblad	47	121000001	4-weg klep
15	108030158	Ventilatierooster vooraan	48	102050004	Wateraansluitsets
16	108030045	Ventilatierooster	49	133020011	Blauwe rubberen ring
17	108030163	Grillplankondersteuning 1	50	102050006	Drainage plug
18	108030160	Voorgrill bord	51	133020006	Rubbering op wateraansluiting
19	108030164	Grillplankondersteuning 2	52	108010025	Wisselaar sensor temperatuursensor
20	108030161	Voorpaneel	53	117110012	Water in temp. sensor T1-TH6
21	108030155	Basislade	54	133020012	Rode rubberen ring
22	101000187	Compressor voeten	55	102040757	Titanium warmtewisselaar
23	142000072	Compressor verwarmingsriem	56	136020083	Afsluitring
24	133030011	Bedradingsdoos	57	112100021-1	Waterstroomschakelaar
25	108010030	Vertrekhal bord	58	117110011	Wateruit temp. sensor T2-TH5
26	108030157	Rechter zijpaneel	59	117240003	Magnestring
27	115000004	5-bits aansluiting	60	111300002	Ventilatorcapaciteit
28	136010004	Klem	61	117240002	Magnestring
29	133020020	Handvat	62	108030095	Elektrische doos
30	117020150	controleur	63	117100046	PCB
31	113712007	Waterdichte controllerkast	64	108030059	Elektrische deksel
32	103000218	Collectieve vergadering	65	113100008	Koppelingsbuis
33	136020018	B Type Rubber bevestigingsblok	66	120000091	Globe-klep

Spare parts list model : BEXP07i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108030156	Bovenklep	34	103000218	Distributeur montage
2	117110020	Omgevingstemp. sensor T5-TH1	35	108030168	Achterpaneel
3	133020010	Omgevingstemp. sensor clip	36	106000011	Druk meter
4	108030039	Teruggrillen	37	113090059	Wisselaar vanhaarvaten
5	103000218	Verdamper	38	113100010	Koppelingsbuis
6	117110004	Pijp temp. sensor T3-TH2	39	109000095	Capillair
7	113190001	Klem voor temperatuursensorleidingen	40	113020320	Gas retourleidingen
8	113190001	Behuizing buis temperatuursensor	41	116000069	Lagedrukschakelaar
9	108030170	Isolatiepaneel	42	113010229	Uitlaatleidingen
10	108030169	Ventilatormotorbeugel	43	116000066	Hogedrukschakelaar
11	117230003	Reactor	44	113060123	4-wegklep maar verzamelleiding
12	101000187	Compressor voeten	45	117110021	Uitlaat temp. sensor T6-TH3
13	112000069	Ventilatormotor	46	113030091	4-wegklep maar wisselaar
14	113600007	Waaierblad	47	121000001	4-weg klep
15	108030158	Ventilatierooster vooraan	48	113900082	Wateraansluitsets
16	108030045	Ventilatierooster	49	133020011	Blauwe rubberen ring
17	108030163	Grillplankondersteuning 1	50	150000110	Drainage plug
18	108030160	Voorgrill bord	51	133020026	Rubbering op wateraansluiting
19	108030164	Grillplankondersteuning 2	52	108010025	Wisselaar sensor temperatuursensor
20	108030161	Voorpaneel	53	117110012	Water in temp. sensor T1-TH6
21	108030155	Basislade	54	133020012	Rode rubberen ring
22	101000187	Compressor voeten	55	102040758	Titanium warmtewisselaar
23	142000072	Compressor verwarmingsriem	56	136020083	Afsluitring
24	133030011	Bedradingsdoos	57	112100021-1	Waterstroomschakelaar
25	108010030	Vertrekhal bord	58	117110011	Wateruit temp. sensor T2-TH5
26	108030157	Rechter zijpaneel	59	117240003	Magnestring
27	115000004	5-bits aansluiting	60	111300002	Ventilatorcapaciteit
28	136010004	Klem	61	117240002	Magnestring
29	133020020	Handvat	62	108030095	Elektrische doos
30	117020150	controleur	63	117100046	PCB
31	108010021	Waterdichte controllerkast	64	108030059	Elektrische deksel
32	103000218	Collectieve vergadering	65	113100008	Koppelingsbuis
33	136020018	B Type Rubber bevestigingsblok	66	120000091	Globe-klep

Spare parts list model: BEXP09i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108030156	Bovenklep	34	103000218	Distributeur montage
2	117110020	Omgevingstemp. sensor T5-TH1	35	108030168	Achterpaneel
3	133020010	Omgevingstemp. sensor clip	36	106000011	Druk meter
4	108030039	Teruggrillen	37	113090059	Wisselaar vanhaarvaten
5	103000218	Verdamper	38	113100010	Koppelingsbuis
6	117110004	Pijp temp. sensor T3-TH2	39	109000098	Capillair
7	113190001	Klem voor temperatuursensorleidingen	40	113020320	Gas retourleidingen
8	113190001	Behuizing buis temperatuursensor	41	116000069	Lagedrukschakelaar
9	108030170	Isolatiepaneel	42	113010229	Uitlaatleidingen
10	108030169	Ventilatormotorbeugel	43	116000066	Hogedrukschakelaar
11	117230003	reactor	44	113060123	4-wegklep maar verzamelleiding
12	101000187	Compressor voeten	45	117110021	Uitlaat temp. sensor T6-TH3
13	112000069	Ventilatormotor	46	113030091	4-wegklep maar wisselaar
14	113600007	Waaierblad	47	121000001	4-weg klep
15	108030158	Ventilatierooster vooraan	48	113900082	Wateraansluitsets
16	108030045	Ventilatierooster	49	133020011	Blauwe rubberen ring
17	108030163	Grillplankondersteuning 1	50	150000110	Drainage plug
18	108030160	Voorgrill bord	51	133020026	Rubbering op wateraansluiting
19	108030164	Grillplankondersteuning 2	52	108010025	Wisselaar sensor temperatuursensor
20	108030161	Voorpaneel	53	117110012	Water in temp. sensor T1-TH6
21	108030155	Basislade	54	133020012	Rode rubberen ring
22	101000187	Compressor voeten	55	102040759	Titanium warmtewisselaar
23	142000072	Compressor verwarmingsriem	56	136020083	Afsluitring
24	133030011	Bedradingsdoos	57	112100021-1	Waterstroomschakelaar
25	108010030	Vertrekhal bord	58	117110011	Water uittemp. sensor T2-TH5
26	108030157	Rechter zijpaneel	59	117240003	Magneetring
27	115000004	5-bits aansluiting	60	111300002	Ventilatorcapaciteit
28	136010004	Klem	61	117240002	Magneetring
29	133020020	Handvat	62	108030095	Elektrische doos
30	117020150	controleur	63	117100046	PCB
31	108010021	Waterdichte controllerkast	64	108030059	Elektrische deksel
32	103000218	Collectieve vergadering	65	113100008	Koppelingsbuis
33	136020018	B Type Rubber bevestigingsblok	66	120000091	Globe-klep

Spare parts list model: BEXP11i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108050103	Bovenklep	34	103000221	Distributeur montage
2	117110020	Omgevingstemp. sensor T5-TH1	35	108050114	Achterpaneel
3	133020010	Omgevingstemp. sensor clip	36	113190001	Klem voor temperatuursensorleidingen
4	108050104	Teruggrillen	37	113190001	Behuizing buis temperatuursensor
5	103000221	Verdamper	38	117110004	Pijp temp. sensor T3-TH2
6	108050105	Isolatiepaneel	39	113020322	Gas retourleidingen
7	108050106	Ventilatormotorbeugel	40	113010210	Uitlaatleidingen
8	117230003	reactor	41	116000066	Hogedrukschakelaar
9	112000070	Ventilatormotor	42	116000069	Lagedrukschakelaar
10	132000013	Waaierblad	43	117110021	Uitlaat temp. sensor T6-TH3
11	108050107	Ventilatierooster vooraan	44	113030086	4-wegklep maar wisselaar
12	108010014	Ventilatierooster	45	121000006	4-weg klep
13	108050108	Grillplankondersteuning 1	46	113090058	4-wegklep maar capillair
14	108050109	Voorgrill bord	47	109000044	Capillair
15	108050110	Grillplankondersteuning 2	48	113060084	4-wegklep maar verzamelleiding
16	108050111	Voorpaneel	49	112100021-1	Waterstroomschakelaar
17	113100008	Koppelingsbuis	50	136020083	Afsluitring
18	142000074	Compressor verwarmingsriem	51	117110011	Water UIT temp. sensor T2-TH5
19	120000091	Wereldwijd ventiel	52	108010025	Wisselaar sensor temperatuursensor
20	101000188	Compressor	53	102040760	Titanium warmtewisselaar
21	101000188	Compressor voeten	54	133020026	Rubbering op wateraansluiting
22	108050112	Basislade	55	133020012	Rode rubberen ring
23	108010016	Vertrekhal bord	56	113900082	Wateraansluitsets
24	108050113	Rechter zijpaneel	57	117110012	Water in temp. sensor T1-TH6
25	106000011	Druk meter	58	150000110	Drainage plug
26	136010004	Klem	59	133020011	Blauwe rubberen ring
27	133020029	Handvat	60	108050017	Elektrische deksel
28	115000004	5-bits aansluiting	61	117100046	PCB
29	117020150	controleur	62	108110031	Elektrische doos
30	133030011	Bedradingsdoos	63	111000006	Ventilatorcapaciteit
31	108010021	Waterdichte controllerkast	64	117240002	Magneetring
32	103000221	Collectieve vergadering	65	117240003	Magneetring
33	136020018	B Type Rubber bevestigingsblok

Spare parts list model: BEXP14i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108050103	Bovenklep	35	103000182	Distributeur montage
2	117110020	Omgevingstemp. sensor T5-TH1	36	108050114	Achterpaneel
3	133020010	Omgevingstemp. sensor clip	37	113190001	Klem voor temperatuursensorleidingen
4	108050104	Teruggrillen	38	113190001	Behuizing buis temperatuursensor
5	103000182	Verdamper	39	117110004	Pijp temp. sensor T3-TH2
6	108050105	Isolatiepaneel	40	113020322	Gas retourleidingen
7	108050106	Ventilatormotorbeugel	41	113010210	Uitlaatleidingen
8	117230003	reactor	42	116000066	Hogedrukschakelaar
9	112000070	Ventilatormotor	43	116000069	Lagedrukschakelaar
10	132000013	Waaierblad	44	117110021	Uitlaat temp. sensor T6-TH3
11	108050107	Ventilatierooster vooraan	45	113030086	4-wegklep maar wisselaar
12	108010014	Ventilatierooster	46	121000006	4-weg klep
13	108050108	Grillplankondersteuning 1	47	119000017	EEV
14	108050109	Voorgrill bord	48	113080054	EEV�ards
15	108050110	Grillplankondersteuning 2	49	113070044	TT-wisselaar�ards EEV-buis
16	108050111	Voorpaneel	50	113060084	4-wegklep�ards verzamelleiding
17	113100008	Koppelingsbuis	51	112100021-1	Waterstroomschakelaar
18	142000074	Compressor verwarmingsriem	52	136020083	Afsluitring
19	120000091	Wereldwijd ventiel	53	117110011	Water uit temp. sensor T2-TH5
20	101000188	Compressor	54	108010025	Wisselaar sensor temperatuursensor
21	101000188	Compressor voeten	55	102040761	Titanium warmtewisselaar
22	108050112	Basislade	56	133020026	Rubberring op wateraansluiting
23	108010016	Vertrekhal bord	57	133020012	Rode rubberen ring
24	108050113	Rechter ijzpaneel	58	113900082	Wateraansluitsets
25	106000011	Drukmeter	59	117110012	Water in temp. sensor T1-TH6
26	136010004	Klem	60	150000110	Drainage plug
27	133020029	Handvat	61	133020011	Blauwe rubberen ring
28	115000004	5-bits aansluiting	62	108050017	Elektrische deksel
29	117020150	controleur	63	117100047	PCB
30	133030011	Bedradingsdoos	64	108110045	Elektrische doos
31	108010021	Waterdichte controllerkast	65	111000006	Ventilatorcapaciteit
32	142000142	Verdamper verwarmingsriem (optioneel)	66	117240002	Magneetring
33	103000182	Collectieve vergadering	67	117240003	Magneetring
34	136020018	B Type Rubber bevestigingsblok

Spare parts list model: BEXP16i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108050103	Bovenklep	35	103000220	Distributeur montage
2	117110020	Omgevingstemp. sensor T5-TH1	36	108050114	Achterpaneel
3	133020010	Omgevingstemp. sensor clip	37	113190001	Klem voor temperatuursensorleidingen
4	108050104	Teruggrillen	38	113190001	Behuizing buis temperatuursensor
5	103000220	Verdamper	39	117110004	Pijp temp. sensor T3-TH2
6	108050105	Isolatiepaneel	40	113020321	Gas retourleidingen
7	108050106	Ventilatormotorbeugel	41	113010159	Uitlaatleidingen
8	117230003	reactor	42	116000066	Hogedrukschakelaar
9	112000070	Ventilatormotor	43	116000069	Lagedrukschakelaar
10	132000013	Waaierblad	44	117110021	Uitlaat temp. sensor T6-TH3
11	108050107	Ventilatierooster vooraan	45	113030081	4-wegklop maar wisselaar
12	108010014	Ventilatierooster	46	121000006	4-weg klep
13	108050108	Grillplankondersteuning 1	47	119000017	EEV
14	108050109	Voorgrill bord	48	113080054	EEV maar verdeelbuis
15	108050110	Grillplankondersteuning 2	49	113070041	TT-wisselaar maar EEV-buis
16	108050111	Voorpaneel	50	113060084	4-wegklop maar verzamelleidering
17	113100008	Koppelingsbuis	51	112100021-1	Waterstroomschakelaar
18	142000074	Compressor verwarmingsriem	52	136020083	Afsluitring
19	120000091	Wereldwijd ventiel	53	117110011	Water uit temp. sensor T2-TH5
20	101000181	Compressor	54	108010025	Wisselaar sensor temperatuursensor
21	101000181	Compressor voeten	55	102040762	Titanium warmtewisselaar
22	108050115	Basislade	56	133020026	Rubberring op wateraansluiting
23	108010016	Vertrekhal bord	57	133020012	Rode rubberen ring
24	108050113	Rechter ijspanel	58	113900082	Wateraansluitsets
25	106000011	Druk meter	59	117110012	Water in temp. sensor T1-TH6
26	136010004	Klem	60	150000110	Drainage plug
27	133020029	Handvat	61	133020011	Blauwe rubberen ring
28	115000004	5-bits aansluiting	62	108050017	Elektrische deksel
29	117020150	controleur	63	117100047	PCB
30	133030011	Bedradingsdoos	64	108110045	Elektrische doos
31	108010021	Waterdichte controllerkast	65	111000006	Ventilatorcapaciteit
32	142000142	Verdamper verwarmingsriem (optioneel)	66	117240002	Magneetring
33	103000220	Collectieve vergadering	67	117240003	Magneetring
34	136020018	B Type Rubber bevestigingsblok

Spare parts list model: BEXP18i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108050103	Bovenklep	37	108050114	Achterpaneel
2	117110063	Omgevingstemp. sensor T5-TH1	38	113190001	Klem voor temperatuursensorleidingen
3	133020010	Omgevingstemp. sensor clip	39	113190001	Behuizing buis temperatuursensor
4	108050104	Teruggrillen	40	117110004	Pijp temp. sensor T3-TH2
5	103000220	Verdamper	41	113130021	Filtro a la tuberia de
6	108050105	Isolatiepaneel	42	113020321	Gas retourleidingen
7	108050106	Ventilatormotorbeugel	43	120000066	Filter
8	117230003	reactor	44	112100030	Hogedrukschakelaar
9	112000070	Ventilatormotor	45	112100046	Lagedrukschakelaar
10	132000013	Waaierblad	46	113010159	Uitlaatleidingen
11	108050107	Ventilatierooster vooraan	47	117110021	Uitlaat temp. sensor T6-TH3
12	108010014	Ventilatierooster	48	113030081	4-wegklep maar wisselaar
13	108050108	Grillplankondersteuning 1	49	121000006	4-weg klep
14	108050109	Voorgrill bord	50	113060084	4-wegklep maar verzamelleiding
15	108050110	Grillplankondersteuning 2	51	113080078	Vloeibare opslagpotঀ EEV-buis
16	108050111	Voorpaneel	52	113170021	Wisselaar maar filterpijp
17	113100008	Koppelingsbuis	53	119000043	EEV
18	142000074	Compressor	54	113120025	EEVঀ verdelijkbuis
19	120000091	Wereldwijdventiel	55	112100021-1	Waterstroomschakelaar
20	101000189	Compressor	56	136020083	Afsluitring
21	101000189	Compressor voeten	57	117110011	Water UIT temp. sensor T2-TH5
22	105000004	Pot voor vloeibare opslag	58	108010025	Wisselaar sensor temperatuursensor
23	108050116	Basislade	59	102040762	Titanium warmtewisselaar
24	108010016	Vertrekhal bord	60	133020006	Rubbering op wateraansluiting
25	108050113	Rechter lijpaneel	61	133020012	Rode rubberen ring
26	106000011	Drukmeter	62	102050004	Wateraansluitsets
27	136010004	Klem	63	117110012	Water in temp. sensor T1-TH6
28	133020029	Handvat	64	102050006	Drainage plug
29	115000004	5-bits aansluiting	65	133020011	Blauwe rubberen ring
30	117020150	controleur	66	108050017	Elektrische deksel
31	133030011	Bedradingsdoos	67	117100047	PCB
32	113712007	Waterdichte controllerkast	68	108110045	Elektrische doos
33	142000142	Verdamper	69	111000006	Ventilatorcapaciteit
34	103000220	Collectieve vergadering	70	117240002	Magneetring
35	136020018	B Type Rubber bevestigingsblok	71	117240003	Magneetring
36	103000220	Distributeur montage

Spare parts list model: BEXP20i

NO	ERP	Naam van de onderdelen	NO	ERP	Naam van de onderdelen
1	108540043	Bovenklep	37	103000230	Distributeur montage
2	117110020	Omgevingstemp. sensor T5-TH1	38	136020005	B Type Rubber bevestigingsblo
3	133020010	Omgevingstemp. sensor clip	39	103000230	Collectieve vergadering
4	108540044	Teruggrillen	40	108540054	Achterpaneel
5	103000230	Verdamper	41	116000069	Lagedrukschakelaar
6	113190001	Behuizing buis temperatuursensor	42	113130021	Filteraar vloeistofpotpot
7	113190001	Klem voor temperatuursensorleidingen	43	113020325	Gas retourleidingen
8	117110004	Pijp temp. sensor T3-TH2	44	116000066	Hagedrukschakelaar
9	117230002	reactor	45	113060122	4-wegklepaar verzamelleiding
10	108540045	Isolatiepaneel	46	117110021	Uitlaat temp. sensor T6-TH3
11	108540046	Ventilatormotorbeugel	47	113010230	Uitlaatleidingen
12	101000189	Compressor	48	121000006	4-weg klep
13	111400043	Ventilatormotor	49	120000066	Filter
14	113600013	Waaierblad	50	113170032	Wisselaaraar netterpijp
15	108540047	Ventilatierooster vooraan	51	113120026	Vloeibare opslagpotaar EEV-buis
16	108010064	Ventilatierooster	52	113030108	4-wegklepaar wisselaar
17	108540048	Grillplankondersteuning 1	53	119000043	EEV
18	108540049	Voorgrill bord	54	113080079	EEVaar verdeelbuis
19	108540050	Grillplankondersteuning 2	55	112100021-1	Waterstroomschakelaar
20	108540051	Voorpaneel	56	136020083	Afsluitring
21	108540052	Basislade	57	117110011	Water uittemp. sensor T2-TH5
22	101000189	Compressor voeten	58	108010025	Wisselaar sensor temperatuursensor
23	142000074	Compressor verwarmingsriem	59	102040763	Titanium warmtewisselaar
24	105000004	Pot voor vloeibare opslag	60	133020026	Rubbering op wateraansluiting
25	120000091	Wereldwijd ventiel	61	133020012	Rode rubberen ring
26	108560034	Globaal kleppenbord	62	113900082	Wateraansluitsets
27	133030011	Bedradingsdoos	63	117110012	Water in temp. sensor T1-TH6
28	108010016	Vertrekhal bord	64	133020011	Blauwe rubberen ring
29	108540053	Rechter zijpaneel	65	150000110	Drainage plug
30	106000011	Druk meter	66	108540006	Elektrische deksel
31	136010004	Klem	67	117100048	PCB
32	133020029	Handvat	68	108560012	Elektrische doos
33	115000004	5-bits aansluiting	69	117240002	Magneetring
34	117020150	controleur	70	117240003	Magneetring
35	108010021	Waterdichte controllerkast	71	111000006	Ventilatorcapaciteit
36	142000144	Verdamper verwarmingsriem (optioneel)

10.5 Model: BEXP25i

Spare parts list model: BEXP25i

N	ERP	Naam van de onderdelen	N	ERP	Naam van de onderdelen
1	108470071	Bovenklep	38	103000233	Distributeur montage
2	117110020	Omgevingstemp. sensorT5-TH1	39	136020005	B Type Rubber bevestigingsblok
3	133020010	Omgevingstemp. sensor clip	40	108470082	Achterpaneel
4	108470072	Teruggrillen	41	113020326	Gas retourleidingen
5	103000233	Verdamper	42	112100046	Lagedrukschakelaar
6	117110004	Pijp temp. sensor T3-TH2	43	113060083	4-wegklep maar verzamelleiding
7	113190001	Klem voor	44	113010227	Uitlaatleidingen
8	113190001	Behuizing buis	45	112100030	Hogedrukschakelaar
9	117230002	Reactor	46	117110021	Uitlaat temp. sensor T6-TH3
10	108470083	Isolatiepaneel	47	121000009	4-weg klep
11	108470074	Ventilatormotorbeugel	48	113030087	4-wegklep maar wisselaar
12	142000079	Verdamper verwarmingsriem	49	113120020	Vloeibare opslagpotঀ EEV-buis
13	112000070	Ventilatormotor	50	113080055	EEVঀ verdelijkbuis
14	132000013	Waaierblad	51	119000021	EEV
15	108470075	Ventilatierooster vooraan	52	113170028	Wisselaarঀ filterpijp
16	108010014	Ventilatierooster	53	120000066	Filter
17	108470076	Grillplankondersteuning 1	54	113130020	Filterঀ vloeistofpotpot
18	108470077	Grillplankondersteuning 2	55	112100021-1	Waterstroomschakelaar
19	108470078	Voorgrill bord	56	117110011	Water uittemp. sensor T2-TH5
20	108470079	Voorpaneel	57	108010025	Wisselaar sensor
21	120000091	Wereldwijd ventiel	58	136020083	Afsluitring
22	101000185	Compressor	59	133020006	Rubberring op wateraansluiting
23	142000077	Compressor verwarmingsriem	60	133020012	Rode rubberen ring
24	101000185	Compressor voeten	61	102050004	Wateraansluitsets
25	105000008	Pot voor vloeibare opslag	62	102040776	Titanium warmtewisselaar
26	108470080	Basislade	63	117110012	Water in temp. sensor T1-TH6
27	108010016	Vertrekhal bord	64	102050006	Drainage plug
28	108470081	Rechter zijpaneel	65	133020011	Blauwe rubberen ring
29	106000011	Druk meter	66	117240002	Magneetring
30	136010004	Klem	67	108550004	Elektrische deksel
31	115000025	3-bits aansluiting	68	117240003	Magneetring
32	133020029	Handvat	69	117100048	PCB
33	115000023	5-bits aansluiting	70	142000038	Relais
34	113712007	Waterdichte controllerkast	71	111000006	Ventilatorcapaciteit
35	117020150	Controleur	72	N/A	N/A
36	133030011	Bedradingsdoos	73	108550003	Elektrische doos
37	103000233	Collectieve vergadering

Spare parts list model: BEXP30i

N	ERP	Naam van de onderdelen	N	ERP	Naam van de onderdelen
1	108470071	Bovenklep	39	136020005	B Type Rubber bevestigingsblok
2	117110020	Omgevingstemp. sensor T5-TH1	40	108470082	Achterpaneel
3	133020010	Omgevingstemp. sensor clip	41	113020326	Gas retourleidingen
4	108470072	Teruggrillen	42	112100046	Lagedrukschakelaar
5	103000208	Verdamper	43	113060083	4-wegklep maar verzamelleid ing
6	117110004	Pijp temp. sensor T3-TH2	44	113010227	Uitlaatleidingen
7	113190001	Klem voor	45	112100030	Hogedrukschakelaar
8	113190001	Behuizing buis	46	117110021	Uitlaat temp. sensor T6-TH3
9	117230004	Reactor	47	121000009	4-weg klep
10	108470073	Isolatiepaneel	48	113030087	4-wegklep maar wisselaar
11	108470074	Ventilatormotorbeugel	49	113120020	Vloeibare opslagpotঀ EEV-buis
12	142000079	Verdamper verwarmingsriem	50	113080055	EEVঀ verdelijkbuis
13	112000070	Ventilatormotor	51	119000022	EEV
14	132000013	Waaierblad	52	113170028	Wisselaarঀ filterpijp
15	108470075	Ventilatierooster vooraan	53	120000066	Filter
16	108010014	Ventilatierooster	54	113130020	Filterঀ vloeistofpotpot
17	108470076	Grillplankondersteuning 1	55	112100021-1	Waterstroomschakelaar
18	108470077	Grillplankondersteuning 2	56	117110011	Water UIT temp. sensor T2-TH5
19	108470078	Voorgrill bord	57	108010025	Wisselaar sensor
20	108470079	Voorpaneel	58	136020083	Afsluitring
21	120000091	Wereldwijd ventiel	59	133020006	Rubberring op wateraansluiting
22	101000185	Compressor	60	133020012	Rode rubberen ring
23	142000077	Compressor verwarmingsriem	61	102050004	Wateraansluitsets
24	101000185	Compressor voeten	62	102040776	Titanium warmtewisselaar
25	105000008	Pot voor vloeibare opslag	63	117110012	Water in temp. sensor T1-TH6
26	108470080	Basislade	64	102050006	Drainage plug
27	108010016	Vertrekhal bord	65	133020011	Blauwe rubberen ring
28	108470081	Rechter zijpaneel	66	108470006	Elektrische deksel
29	106000011	Druk meter	67	117140016	Bestuurdersbord
30	136010004	Klem	68	117240002	Magneetring
31	115000025	3-bits aansluiting	69	111000006	Ventilatorcapaciteit
32	133020029	Handvat	70	117260001	Filter bord
33	115000023	5-bits aansluiting	71	117250007	PCB
34	113712007	Waterdichte controllerkast	72	108470028	Schaalbord
35	117020150	Controleur	73	108470027	Elektrische doos
36	133030011	Bedradingsdoos	74	142000038	Relais
37	103000208	Collectieve vergadering	75	117240003	Magneetring
38	103000208	Distributeur montage

11. Onderhoud

(1) U moet het water voorziening systeme regelmatig controeren om te voorkomen dat lucht het systeme binnentreedt en lage water doorvoer voorkomen, waarhat het de prestaties en betrouwbaarheid van het HP apparatus kan verminderen.
(2) Reinig uw zwembaden en filter system regelmatig om schade aan het apparaat te vermijden als een resultaat van een vuil of verstopt filter.
(3) U moet het water van de bodem van de waterpomp aftappen als het apparaat Niet worden gebruikt voor een langereperiode (specialtijdens het winterseizoen).
(4) In omgekeerde manier, moet u controlleren dat het apparaat volledig met water bevuld is voordat u het apparaat wee opnieuw opstart.
(5) Nadat het apparaat gereedgemaakt is voor het winterseizoen, is het better om het te beschermen met een speciale winter verwarming pomp.
(6) Wonneer het apparaat werkkt, is er de geheleijd een Klein water verlies onder het apparaat.
(7) Vul het R32-gas van de Globe-klep in de machine in.

2.2 Bestandsberatung

1.1 In overeenkomst met de voorligende bepalingen worden door de verkoper gegarandeerd dat het produit verkocht onder deze garantie ("het Produkt") geen enkel defekt vertoont op het moment levering.
1.2 De Garantieperiode voor het Produkt bedraagt twee (2)一年多 en is geldig vanaf het moment het Produkt aan de koper geleverd worden.
1.3 Indien er zich een defekt aan het Produkt zou voordoen en de koper dit zou mededelen a verkoper gedurende de geldige Garantiepiode, dan za de verkoper het Produkt repareren of later repareren op+zijn eigencosten alwaar de verkoper dit geschikt zou achten, behalve in het geval onmogelijk of buitensporig zou zich.
1.4 Indien het Produkt nicht gerepareerd of verwangen kan worden, dan kan de koper na verhou prijrsreduktie aanvragen, of, indien het defekt belangrijk genoeg is, de ontbinding van het verkoopcontract aanvragen.
1.5 Die delen van het Produkt die onder deze Garantie verrangen of gerepareerd zich, können duur van de Garantieperiode voor het oorspronkelijke Produkt Niet verlengen, maar zullen beschikk over een eigengarantie.
1.6 Voor de toepassing van deze garantie要去 de koper de aankoopdatum en de levering van Produkt kunnen aantonen.
1.7 Indien er meer dan zes maanden verlopen zijn sinds de levering van het Produkt aan de en deze plotseling aangeeft dat het Produkt Niet aan de eisen voldoet, dan za de koper de ooor en het bestaan van de volgens hem bestaande defekten要去enKnownen aantonen.
1.8 Dit Garantiecertifikaat beperkt of veroordeelt nicht bij voorbaat de rechten die de gebruikers hebben en die gebaseerd zich op nationale normen.

2BIJZONDERE VOORWAARDEN

2.1 Deze garantie dekt de produits waarnaar deze handleding verwijst.
2.2 Het huidige Garantiecertifikaat is slechts van toepassing in landen van de Europese Unie.
2.3 Voor de toepassing van deze garantie en in geval deze garantie van toepassing is al maar de série en het model van het Produkt,要去 de koper de aanwijzingen van de Fabrikant in de documenten die bij het Produkt bijgesloten�n, strikt opvolgen.

2.4 Indien er een tijdsperiode vastgesteld worden voor de verranging, het onderhoud of het reinig van verschillende delen of onderdelen van het Produkt, dan is de garantie alleen geldig in geval tijdsperiode strikt aangehonden is.

3BEPERKINGEN

3.1 De huidige garantie is uitsluitend geldig bij verkoop aan gebruikers, waar bij onder "gebruike verstaan worden een persoon die het Produkt aanschaft met een doel dat nicht binnen het gebied professionele activiteiten valt.
3.2Er bestaat geen garantie in verband met normale slijtage bij gebruik van het Produkt. Wat bedelen, componenten en/of verrangbare of verbruiksmaterialen zoals batterijen, gloeilampen, enz. zalmen zich要去enRCTENaar hetgeen in de documenten staat die het Produkt vergezellen.
3.3 De garantie dekt nicht de gevallen waar bij het Produkt (i) onderhevig is geweest aan ongepa gebruik, (ii) gerepareerd, onderhonden of gemanipuleerd is door een persoon die waaroor geen toestemming heeft, of (iii) gerepareerd of onderhonden is met Niet oorspronkelijke onderdelen. Ind het defekt van het Produkt het gevolg is van een Incorrecte installerering of ingebruikneming, dan deze garantie slechts van toepassing indien de installerering of ingebruikneming in kwestie in het contract van koop en verkoop van het Produkt opgenomen is en door de verkoper of onder die verantwoording uitgevoerd is.

PT - CERTIFICADO DE

GARANTIA 1 CONDIÇÉS

GERAIS

1.1 Teneinde het afval afkomstig van elektrische en elektronische apparaten en de schadelijke effecten van de diverse onderdelen te verminderen, het hergebruik van apparaten en de evaluatie de effecten van het afval te bevorderen, en een gepast beheer en de bescherming van het milie bevorderen, zichen een aantal regels vastgesteld aangaande de fabricage van dit product alsmede de correcte miliecubewuste verwerking van het apparaat wonneer het eenmaal worden afgevoerd.
1.2 Bovendien is het de bedoeling de milieubewuste verwerking door alle agenten die bij de gebruikscyclus van de elektrische en elektronische apparaten betrokken zich te verbeteren, Zoals bijvoorbeeld leveranciers, distributeurs, gebruikers, en in het bijzonder de agenten die direct betrokken zich bij de verwerking van het afval akomstig van deze apparaten.
1.3 Met ingang van 13 augustus 2005 kunt uuit twee möglichkheden kiezen wanner u dit ap wilt weglooien:
1.4 Wanner u een新产品 exemplaar aanschaft van een verzorgelijkbaar type of dat bezelfde functi verricht als het weg te gooien exemplaar, kunt u het oude exemplaar zonder kosten bij de distinleveren bij de aankoop van het新产品
1.5 Of u kunt het maar de afvalverwerking brengen volgens de voorschriften van de lokale ove 1.6 Wij zullen de kosten van deze handelingen op ons nemen.
1.7 De apparaten zich voorzien van een etiket met het symbool van "een doorgestreepte afvalcontainer met wielen"; dit symbool geeft aan dat het apparaat Niet met het gewone afval gemengd en apart verwerkt moot worden.
1.8 Onze producten zijn ontworpen en gefabricieerd op basis van materialen en onderdelen van het kwaliteit die het milieu ontzien en die hergebruikt en gerecycled worden. Desondanks zich de diverse onderdelen van dit product Niet biologisch afbreekbaar, zodat dcze nicht in het milieu achtergelaten moot worden. Om dit produit korrekt te recyclen, relieve de elektrische motor van Filterset los makeen

PT - CONTENTOR DE LIXO COM RODAS BARRADO COM UMA CRUZ

-De bovengenoemde Produkten zijn conform de zekerheidsrichtlijnen:

• De rihlijn betreffende elektramagnetische compatibiliteit 2014/30/EU (EMC)
  De laagspanningsrichtlijn 2014/35/EU (LVD)
  Europese Richtlijn 2011/65/EU.
• Europese REACH Verordering 1907/2006/EG.
  2012/19/EU WEEE
  2006/42/EC Maskindirektivet

-Os produits da lista acimaestao conformes as:

• Direcva de compatibilidade electromagnética 2014/30/EU (EMC)
• Directa de equipamentos de baixatensao 2014/35/EU (LVD)
• Directa Europeia 2011/65/EU (Rolls)
  Regulamento REACH 1907/2006
  2012/19/EU WEEE
  2006/42/EC Diretiva de maquinas

Sign the present conformity evidence /Firma la presente declaracion/ Signe la presente declaration / Unterzeichnetthese Erlarung/Firma la segunte dichiarazione /Ondertekent onderhavigeverklaring / Assina a presente declaração:

A0142MBI07
