MANUALE UTENTE ODISEA 20 ASTRALPOOL

IT - DICHIARAZIONE DI CONFOMITÀ

I prodotti su elencati sono conformi alle seguenti : Directtiva 2014/30/UE (Compatibilita elettromagnetica), Directtiva 2014/35/UE (Bassa Tensione) e alla Norma Europea EN 60335-2 -41.

IT - DICHIARAZIONE DI CONFOMITÀ

I prodotti su elencati sono conformi alle seguenti : Directtiva 2014/30/UE (Compatibilita elettromagnetica), Directtiva 2014/35/UE (Bassa Tensione) e alla Norma Europea EN 60335-2 -41.

IT - DICHIARAZIONE DI CONFOMITÀ

I prodotti su elencati sono conformi alle seguenti : Directtiva 2014/30/UE (Compatibilita elettromagnetica), Directtiva 2014/35/UE (Bassa Tensione) e alla Norma Europea EN 60335-2 -41.

IT - DICHIARAZIONE DI CONFOMITÀ

I prodotti su elencati sono conformi alle seguenti : Directtiva 2014/30/UE (Compatibilita elettromagnetica), Directtiva 2014/35/UE (Bassa Tensione) e alla Norma Europea EN 60335-2 -41.

6.3.Manutenzione in caso di periodi di nattività o assenza .............................................192

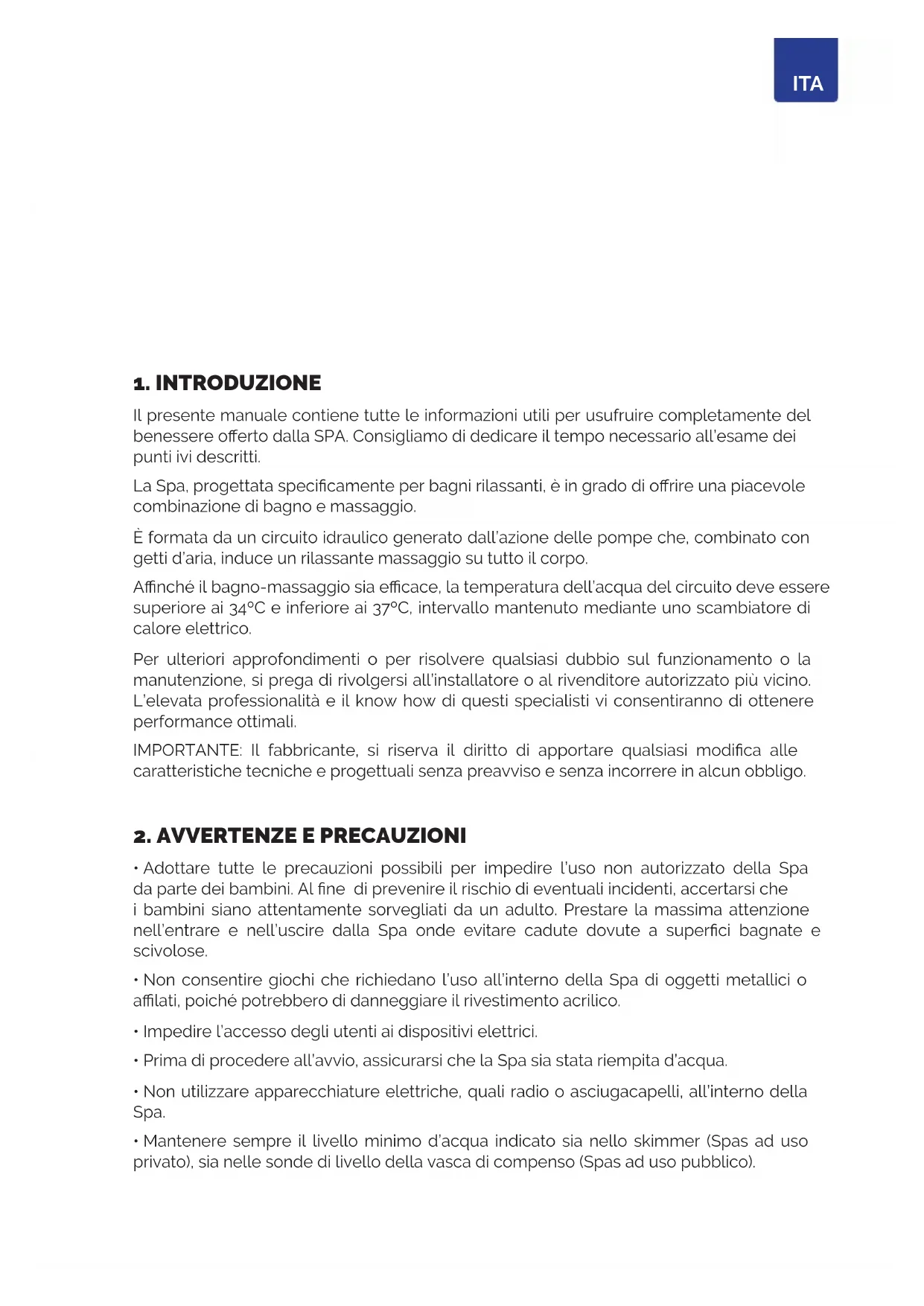

Il presente manuale contiene tutte le informazioni utili per usufruire completamente del benessere oerto dalla SPA. Consigliamo di dedicare il tempo necessario all’esame dei punti ivi descritti. La Spa, progettata specicamente per bagni rilassanti, è in grado di orire una piacevole combinazione di bagno e massaggio. È formata da un circuito idraulico generato dall’azione delle pompe che, combinato con getti d’aria, induce un rilassante massaggio su tutto il corpo. Anché il bagno-massaggio sia ecace, la temperatura dell’acqua del circuito deve essere superiore ai 34ºC e inferiore ai 37ºC, intervallo mantenuto mediante uno scambiatore di calore elettrico. Per ulteriori approfondimenti o per risolvere qualsiasi dubbio sul funzionamento o la manutenzione, si prega di rivolgersi all’installatore o al rivenditore autorizzato più vicino. L’elevata professionalità e il know how di questi specialisti vi consentiranno di ottenere performance ottimali. IMPORTANTE: Il fabbricante, si riserva il diritto di apportare qualsiasi modica alle caratteristiche tecniche e progettuali senza preavviso e senza incorrere in alcun obbligo.

2. AVVERTENZE E PRECAUZIONI

• Adottare tutte le precauzioni possibili per impedire l’uso non autorizzato della Spa da parte dei bambini. Al ne di prevenire il rischio di eventuali incidenti, accertarsi che i bambini siano attentamente sorvegliati da un adulto. Prestare la massima attenzione nell’entrare e nell’uscire dalla Spa onde evitare cadute dovute a superci bagnate e scivolose.

• Non consentire giochi che richiedano l’uso all’interno della Spa di oggetti metallici o alati, poiché potrebbero di danneggiare il rivestimento acrilico.

• Impedire l’accesso degli utenti ai dispositivi elettrici.

• Prima di procedere all’avvio, assicurarsi che la Spa sia stata riempita d’acqua.

• Non utilizzare apparecchiature elettriche, quali radio o asciugacapelli, all’interno della Spa.

• Mantenere sempre il livello minimo d’acqua indicato sia nello skimmer (Spas ad uso privato), sia nelle sonde di livello della vasca di compenso (Spas ad uso pubblico).172

3.1. Avvertenze di sicurezza

• Le operazioni di installazione, messa in servizio e manutenzione devono essere eseguite da personale qualicato, che dovrà attenersi scrupolosamente alle istruzioni e alle indicazioni riportate.

• L’apparecchiatura non deve essere collegata ad una rete elettrica per uso domestico. Vericare che le caratteristiche dell’impianto elettrico siano consone ai requisiti dell’apparecchiatura: 3 fasi, 400 V tra fasi e 230 V tra fase e neutro. Operare in conformità con le norme e gli standard di sicurezza elettrica in vigore nel paese in cui avviene l’installazione.

• Tutelare in ogni momento la sicurezza delle persone e dei beni materiali. Osservare le disposizioni legislative e le prescrizioni normative in materia di sicurezza.

• L’alimentazione elettrica del sistema deve essere protetta un interruttore dierenziale.

• Il collegamento, che deve essere di ottima qualità, deve essere provvisto di messa a terra.

• È importante che la sezione dei cavi elettrici sia correttamente dimensionata.

• Controllare che tutti gli interruttori magnetotermici siano stati calibrati in base al consumo elettrico (amperaggio).

• Non utilizzare il quadro elettrico per il collegamento di altre apparecchiature o dispositivi.

• Non è consentito apportare modica alcuna senza l’espressa autorizzazione del fabbricante.

• Utilizzare unicamente pezzi di ricambio originali forniti dal produttore.

• Quando l’apparecchiatura è in funzione alcuni componenti sono sottoposti a tensione elettrica pericolosa. Prima di eettuare qualsiasi operazione sulla macchina è necessario disinserire l’apparecchiatura dalla rete di alimentazione elettrica e bloccare i dispositivi di avvio.

• I valori limite riportati nel quadro elettrico non devono mai superare l’amperaggio consigliato.

• Controllare i componenti idraulici e il cablaggio prima di avviare il sistema o di collegarlo alla rete elettrica.

• Bisogna prestare particolare attenzione a che i componenti elettrici non entrino in contatto con l’acqua.

• Evitare di operare sull’apparecchiatura con i piedi bagnati.

• Prima di procedere all’avvio, assicurarsi che la Spa sia stata riempita d’acqua. 3.2. Descrizione dell Installazione SKEMA GENERALE

• SPA A BORDO SFIORATORE Le Spas a bordo soratore sono dotate di una vasca di compenso in grado di172 173 ITA raccogliere l’acqua che tracima quando ci si immerge, mantenendo sempre stabile il livello dell’acqua all’interno della vasca. Schema generale dell’installazione delle Spas a bordo soratore.

• SPA A SKIMMER Le Spas che non rientrano nella categoria delle minipiscine a bordo soratore possiedono una congurazione dierente. Non si richiede vasca di compenso e l’acqua viene aspirata direttamente attraverso uno skimmer. In questo caso quando ci si immerge nella Spa, il livello dell’acqua si alza e, se il numero degli utenti è superiore a quello indicato, si possono vericare tracimazioni. Schema generale dell’installazione delle Spas a Skimmer.

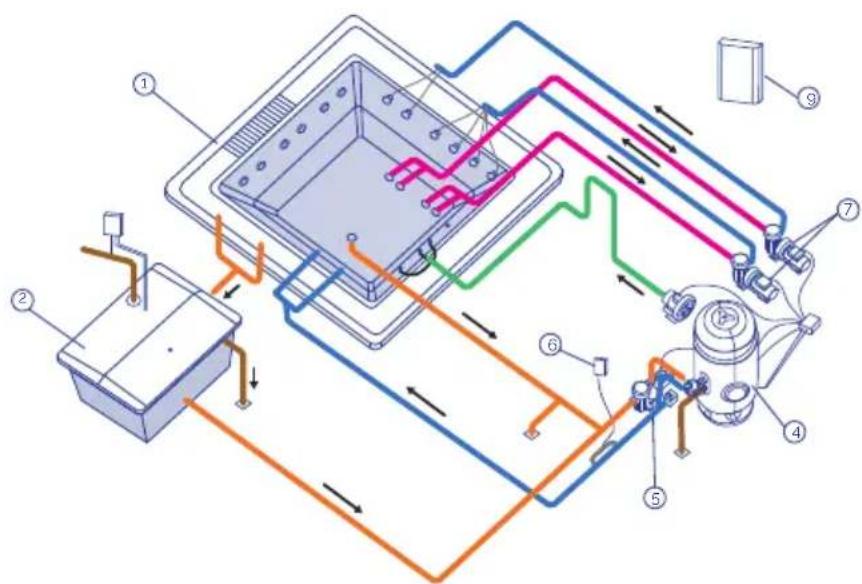

3 Pompa di filtrazione 4 Filtro 5 Riscaldamento elettrico 6 Ozonizzatore Pompe di massagio 8 Pompe soffiante (Blower) 9 Armadio elettrico di manovra 102_ita

1 Spa 2 Vasca di compenso 3 Pompa di filtrazione 4 Filtro 5 Riscaldamento elettrico 6 Ozonizzatore 7 Pompe di massagio 8 Pompe soffiante (Blower) 9 Armadio elettrico di manovra 101_ita174

CIRCUITO DI RICIRCOLO

La funzione del circuito di ricircolo è quella di garantire la qualità dell’acqua della Spa. A tale ne, il ricircolo dell’acqua prevede un ltro di depurazione, un sistema di riscaldamento e un sistema di disinfezione.

• SPA A BORDO SFIORATORE In questo caso il livello dell’acqua dovrà essere mantenuto costante e alla massima altezza. Si deve, pertanto, predisporre l’installazione di una vasca di compenso, posizionata in serie rispetto al circuito di ricircolo. Questo dispositivo consentirà di compensare le uttuazioni di livello provocate dalla variazione del numero di utenti. Sebbene siano state sviluppate diverse metodologie per la congurazione del circuito di ricircolo, in questa sede esamineremo esclusivamente i due sistemi più utilizzati: “Mandata dal fondo” e “Ripresa dal fondo”. Consultare le norme e le disposizioni legislative nazionali allo scopo di determinare il sistema più consono alle speciche esigenze.

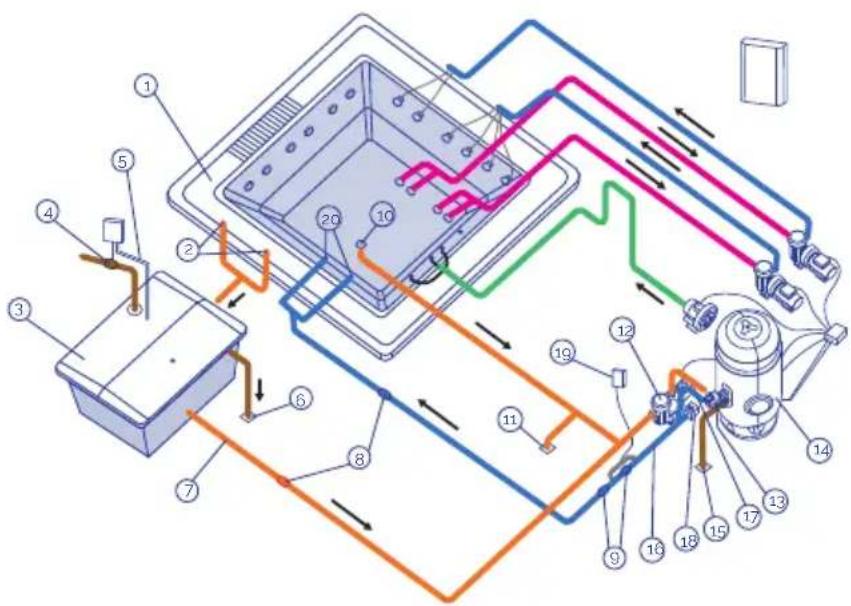

MANDATA DAL FONDO DELLA SPA

Questa opzione consente di raccogliere parte dell’acqua di ricircolo sul fondo della Spa. L’acqua da ltrare viene aspirata dalla vasca di compenso (principalmente) e dallo scarico di fondo della Spa per mezzo della pompa di ltrazione, che la convoglia verso il ltro di sabbia, il sistema di riscaldamento e l’ozonizzatore o il sistema di disinfezione, da dove viene nuovamente immessa nella Spa tramite le apposite bocchette di ritorno.

1 Bordo sfioratore 2 Prese del bordo sfioratore 3 Vasca di compenso 4 Elettrovalvola di riempimiento 5 Sone di livello I 6 Cannaletta di scolo della vasca di compenso 7 Aspirazione della vasca di compenso 8 Valvola anti-ritorno 9 Valvola di ritegno 10 Scarico 11 Canaletta di scolo dello spa 12 Pompa di filtrazione 13 Valvola selettrice 14 Filtro 15 Canaletta di scolo del filtro 16 Riscaldamento elettrico 17 Sonda di temperatura 18 Rilevatore di flusso 19 Ozonizzatore 20 Bocchette di ritorno alla spa 103_ita174 175 ITA

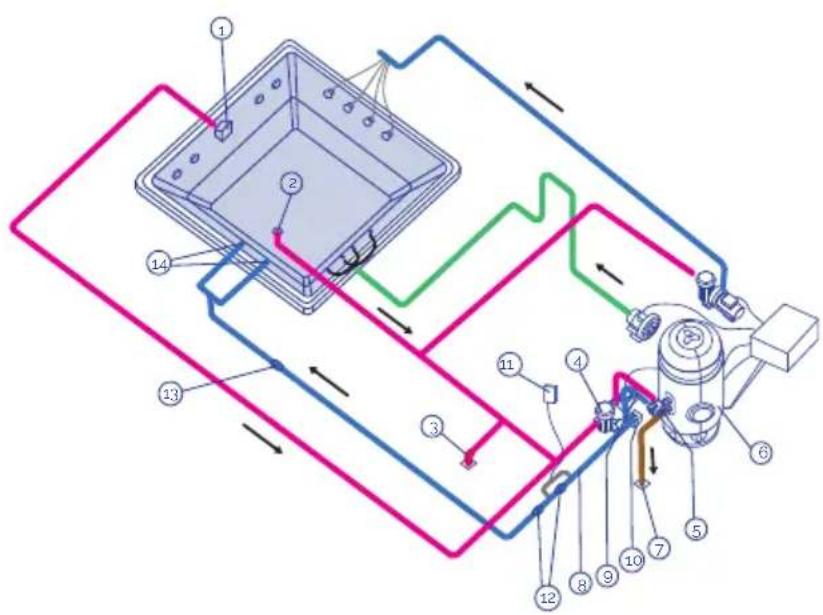

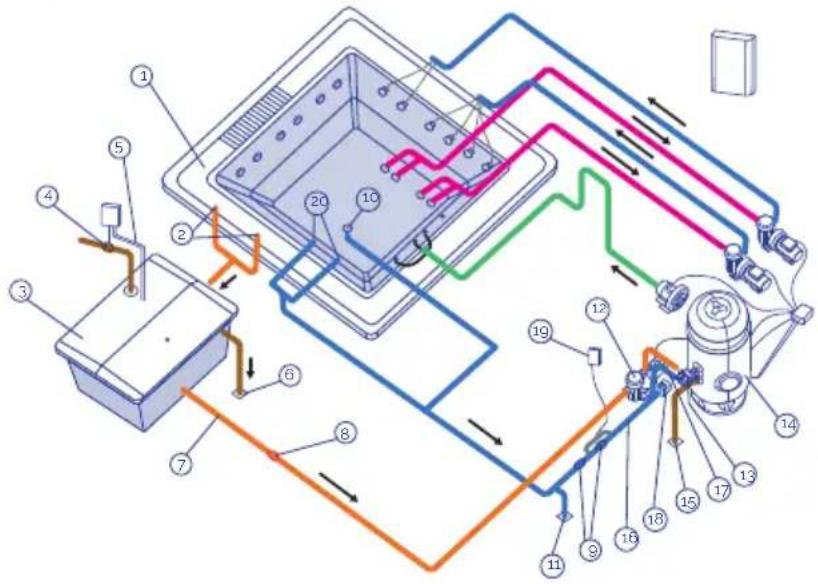

RIPRESA DAL FONDO DELLA SPA

Questa opzione consente l’immissione di parte dell’acqua già ltrata e riscaldata attraverso le bocchette di ritorno,ma anche dal fondo della Spa. L’acqua da ltrare viene assorbita esclusivamente dalla vasca di compenso per mezzo della pompa di ltrazione, che la convoglia verso il ltro di sabbia, il sistema di riscaldamento e l’ozonizzatore o il sistema di disinfezione, da dove viene nuovamente immessa nella Spa tramite le apposite bocchette di ritorno e lo scarico di fondo della Spa.

1 Bordo sfioratore2 Prese del bordo sfioratore3 Vasca di compenso4 Elettrovalvola di riempimiento5 Sone di livello I6 Cannaletta di scolo della vasca di compenso 7 Aspirazione della vasca di compenso 8 Valvola anti-ritorno9 Valvola di ritegno10 Scarico11 Canaletta di scolo dello spa12 Pompa di filtrazione13 Valvola selettrice14 Filtro15 Canaletta di scolo del filtro16 Riscaldamento elettrico17 Sonda di temperatura18 Rilevatore di flusso19 Ozonizzatore20 Bocchette di ritorno alla spa104_ita

1 Skimmer 2 Scarico 3 Canaletta di scolo della spa 4 Pompa di filtrazione 5 Valvola selettrice 6 Filtro 7 Canaletta di scolo del filtro 8 Riscaldamento elettrico 9 Sonda di temperatura 10 Rilevatore di flusso 11 Ozonizzatore 12 Valvola di ritegno 13 Valvola anti-ritorno 14 Bocchette di ritorno alla spa 105_ita176

CIRCUITI DI RISCALDAMENTO

I componenti di base presenti in tutti i circuiti di riscaldamento sono:

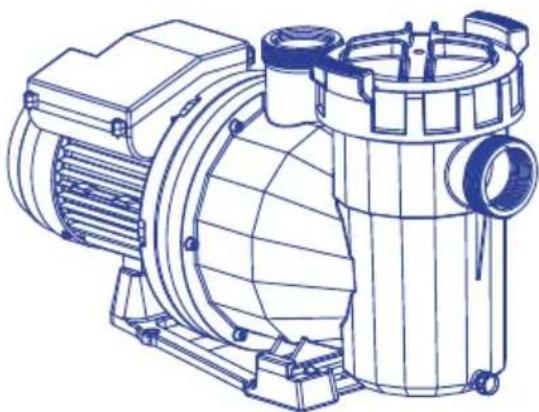

• POMPA DI FILTRAZIONE Progettata per eseguire il circuito di ltrazione e riscaldamento, riciclando l’acqua della Spa in un intervallo compreso tra 6 e 20 minuti. Aspira l’acqua dallo Skimmer o dalla vasca di compenso, convogliandola verso il ltro e il riscaldatore elettrico grazie all’azione della bocchetta di immissione.

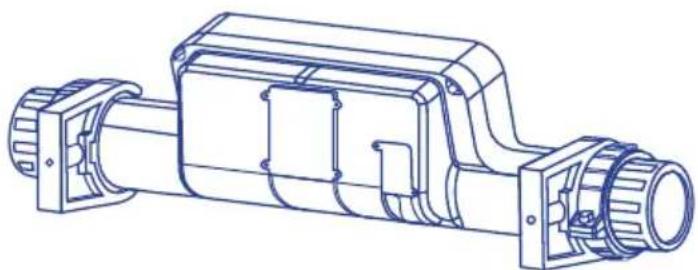

• SCAMBIATORE ELETTRICO DI CALORE Progettata per eseguire il circuito di ltrazione e riscaldamento, riciclando l’acqua della Spa in un intervallo compreso tra 6 e 20 minuti. Aspira l’acqua dallo Skimmer o dalla vasca di compenso, convogliandola verso il ltro e il riscaldatore elettrico grazie all’azione della bocchetta di immissione.

• FILTRO Elemento che esegue il processo di ltrazione, assicurando la corretta qualità dell’acqua. La dimensione del ltro viene determinata dai seguenti fattori:

• Tempo di ricircolo dell’acqua.

• Velocità di ltrazione.

• Supercie di ltrazione.

• RILEVATORE DI FLUSSO Dispositivo di sicurezza progettato allo scopo di interrompere il funzionamento dello scambiatore di calore in assenza di usso idrico all’interno del circuito di ltrazione.

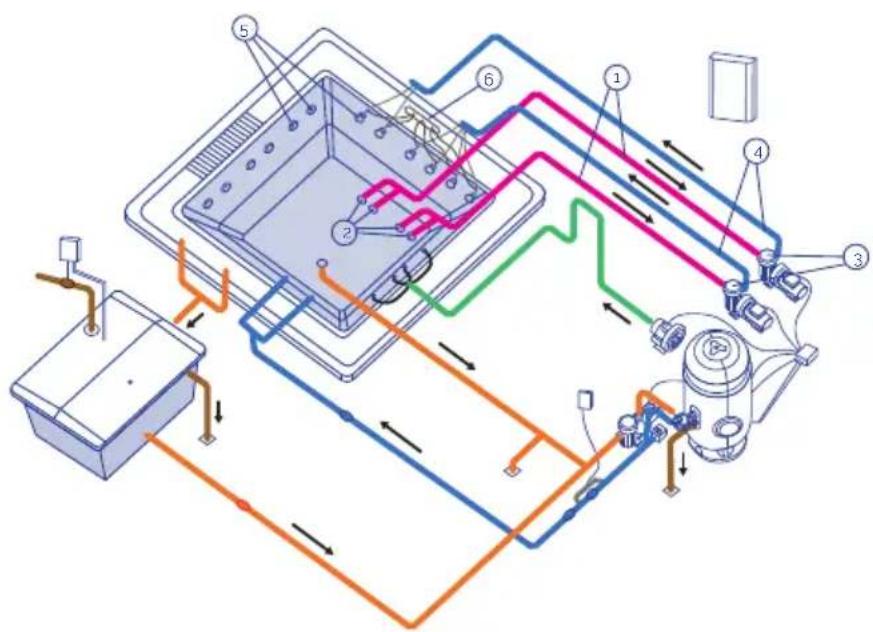

CIRCUITO DI MASSAGIO AD ACQUA

L’acqua è aspirata dalla pompa di massaggio per mezzo delle apposite bocchette e viene immessa nuovamente nella Spa mediante jets ad elevata velocità. Una Spa può essere dotata di diversi circuiti di massaggio, ciascuno dei quali viene azionato da una specica pompa di massaggio. In funzione delle caratteristiche della Spa e del numero di jets di cui dispone, possono coesistere una, due o persino tre pompe di massaggio. Al ne di ottimizzare il massaggio ad acqua, viene eettuato un collegamento con la presa d’aria ambiente. In questo modo, mentre l’acqua è immessa nel circuito dai jets, viene insuata aria, grazie all’azione dell’eetto Venturi: la miscela aria-acqua risultante rende il massaggio più intenso e piacevole.

1 Circuito di Aspirazione 2 Bocchette di aspirazione dello spa 3 Pompa di massaggio

Circuito di immisione dell’acqua 5 Jets di massaggio

Circuito di aspirazione dell’aria 108_ita178

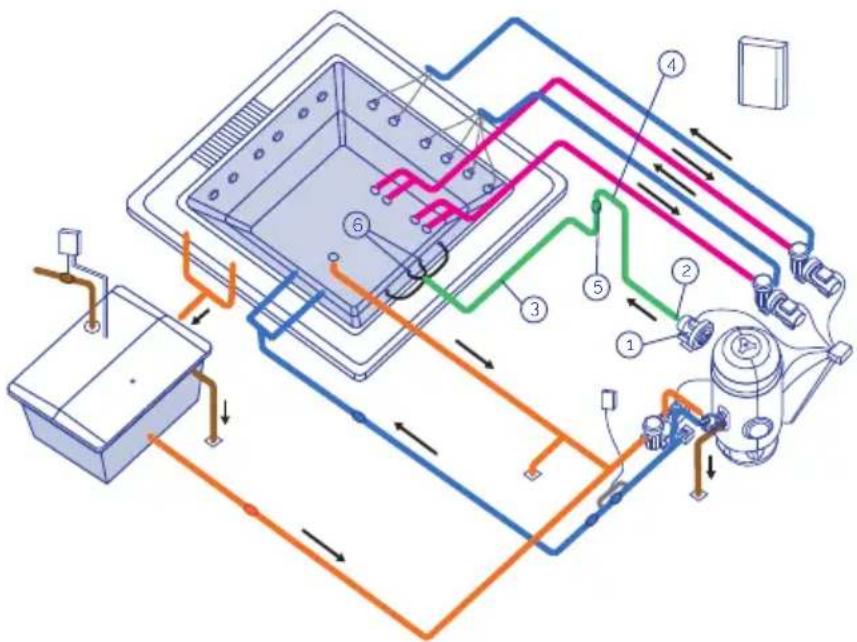

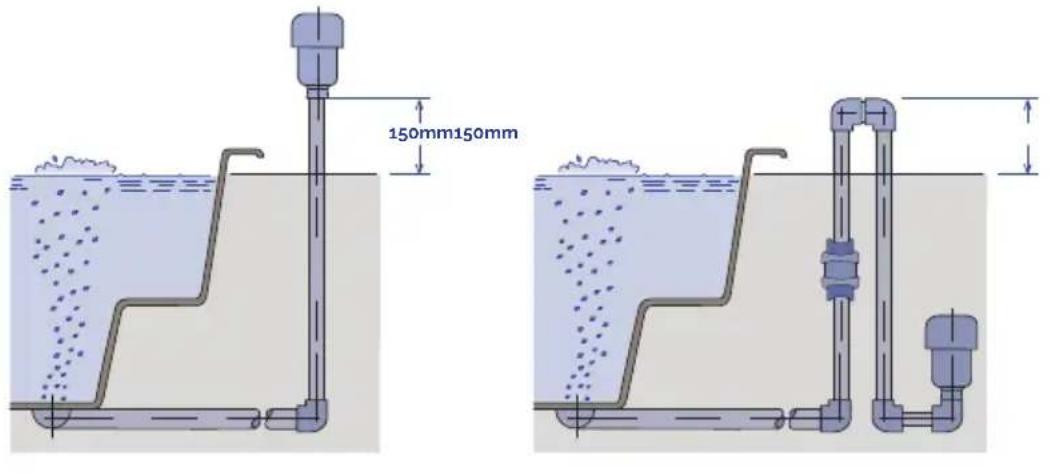

CIRCUITO DI MASSAGGIO AD ARIA

• BLOWER AD USO CONTINUO Blower ad uso continuo per Kit Compatto in impianti di uso pubblico. In genere sono alimentati da corrente elettrica a 400 V AC III.

• CIRCUITO DELL’ARIA Il circuito dell’aria è preposto all’immissione dell’aria dal blower alla Spa. La distribuzione dell’aria all’interno della Spa viene eettuata per mezzo di una serie di bocchette di emissione ubicate sul fondo o sui sedili della Spa.

3.3 Ubicazione e instalazione della spa

• La movimentazione della Spa deve essere estremamente accurata e sottoposta a rigoroso controllo da parte di più addetti. Si deve prestare attenzione a non aerrare l’apparecchiatura dalle tubature.

• L’installazione della Spa deve essere eettuata in conformità ai criteri deniti di seguito.

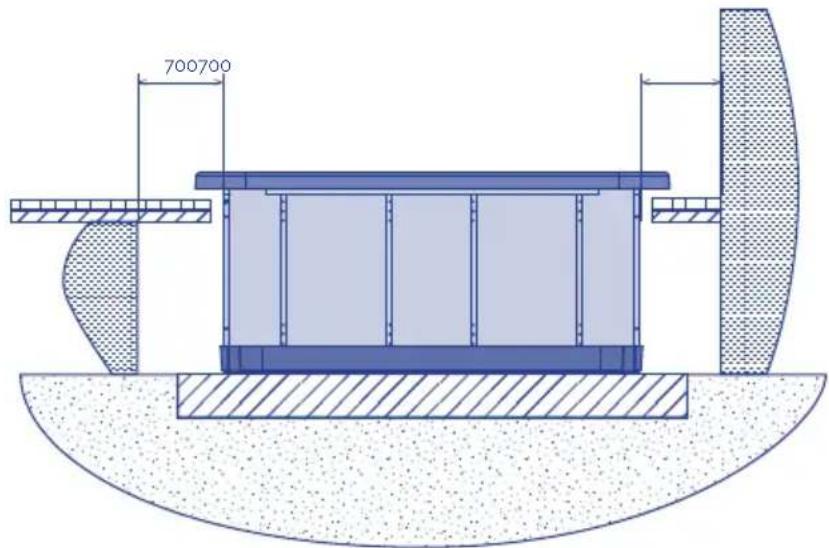

• Nella zona circondante e sottostante la Spa, per un perimetro minimo di un metro, non si devono posizionare o impiegare materiali che non garantiscano una completa protezione dall’umidità e all’acqua. La garanzia della Spa non copre i danni a materiali, elementi decorativi o di arredamento derivanti da fuoriuscite dell’acqua o umidità ambientale.

• La Spa deve essere collocata in un ambiente debitamente adattato e in grado di resistere a umidità e condense. In caso contrario, la garanzia non coprirà danni a beni o persone.

• È imprescindibile prevedere una canaletta di scolo debitamente dimensionata per lo smaltimento dell’acqua eventualmente deuita nella zona sottostante la Spa.

Circuito di immissione d’aria

4 Sifone di protezione 5 Valvola anti-ritorno

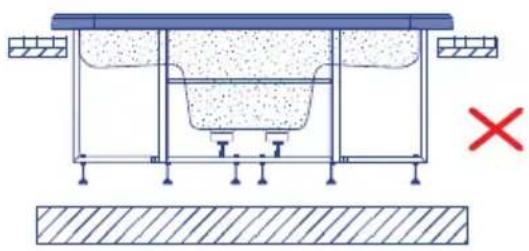

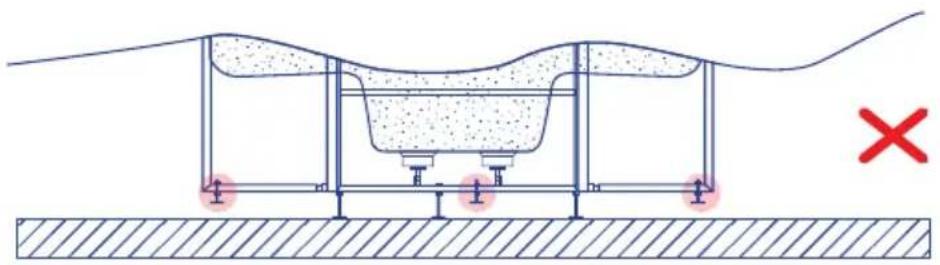

• La base sulla quale si eettua la posa deve essere dimensionata in modo da sopportare il peso della Spa, dell’acqua in essa contenuta e degli utenti. In caso contrario, la garanzia non coprirà gli eventuali danni causati. Consultare le disposizioni legislative e normative in materia di edilizia attualmente vigenti.

• Se si prevede la possibilità di un’eventuale futuro spostamento della Spa, si dovranno adottare le misure opportune per evitare rotture di condutture e di opere a causa dello smantellamento. La garanzia non copre la riparazione dei succitati danni. 3.4. Suggerimenti sulla fondazione Di seguito si forniscono consigli basilari sulla costruzione del basamento, che non esimono dall’adempimento delle disposizioni legislative e normative in materia di edilizia attualmente vigenti.

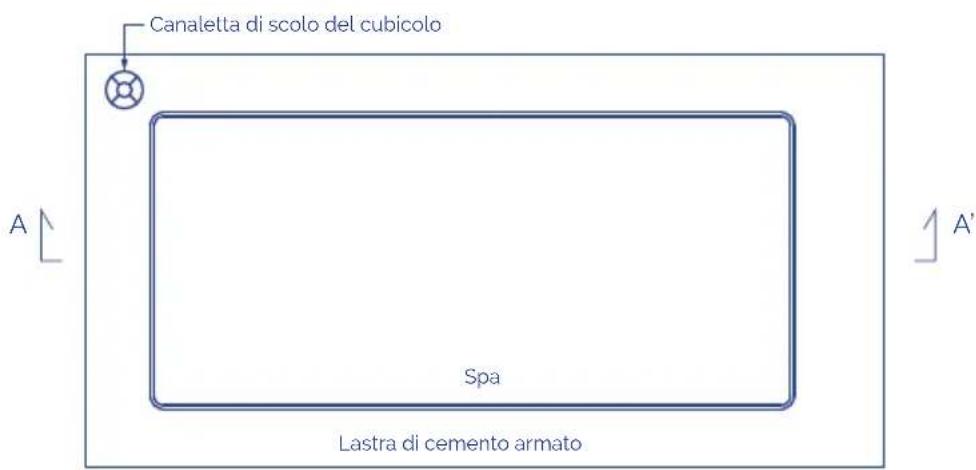

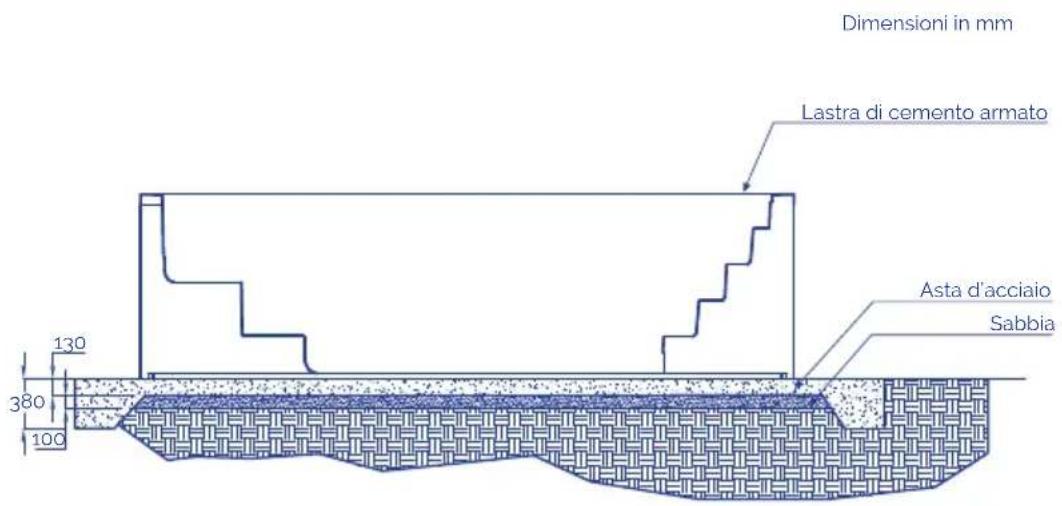

Dimensioni in mm Asta d’acciaio Lastra di cemento armato Sabbia 110_itaLastra di cemento armato* Barre di rinforzo equidistanti in entrambe le direzioni. Spa

Canaletta di scolo del cubicolo111_ita180 La Spa è dotata di una struttura metallica che ne agevola l’installazione. La struttura dispone di vari punti di appoggio. Prima di procedere alla riempitura della Spa, si devono regolare i punti di livellazione per assicurare un contatto omogeneo con il suolo. La Spa deve appoggiarsi completamente sulla struttura di supporto, non deve essere sostenuta dal prolo superiore, in caso contrario l’eventuale essione potrebbe provocare la rottura del guscio della Spa.

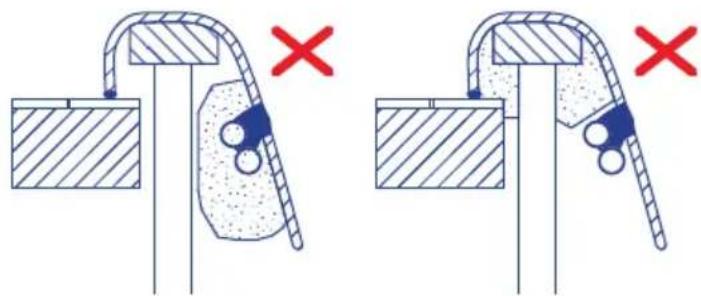

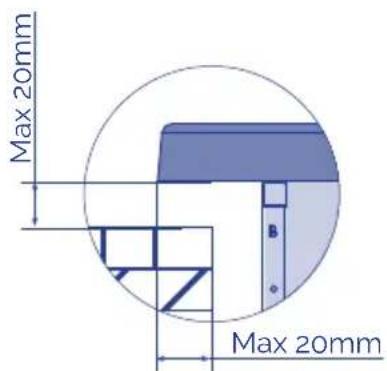

ITA Sigillare l’aletta dello Spa con silicone elastico specico per impianti acquatici. Ultimata la fase di posa della Spa, completare l’opera lasciando intorno al perimetro del guscio un interstizio di 400 mm allo scopo di agevolare eventuali interventi di manutenzione. Non collocare elementi che possano entrare a contatto con il guscio, le tubature o gli accessori della Spa. Predisporre una pedana rimovibile o altre modalità di accesso al perimetro della Spa per consentire la realizzazione degli interventi di manutenzione. Non riempire il prolo superiore della Spa con Cemento o materiali soggetti a dilatazione / contrazione diverse da quelle del guscio. La mancata osservanza di queste indicazione può provocare la formazione di screpolature. Non cementare le tubature o gli accessori della Spa. Max 20mm Max 20mm

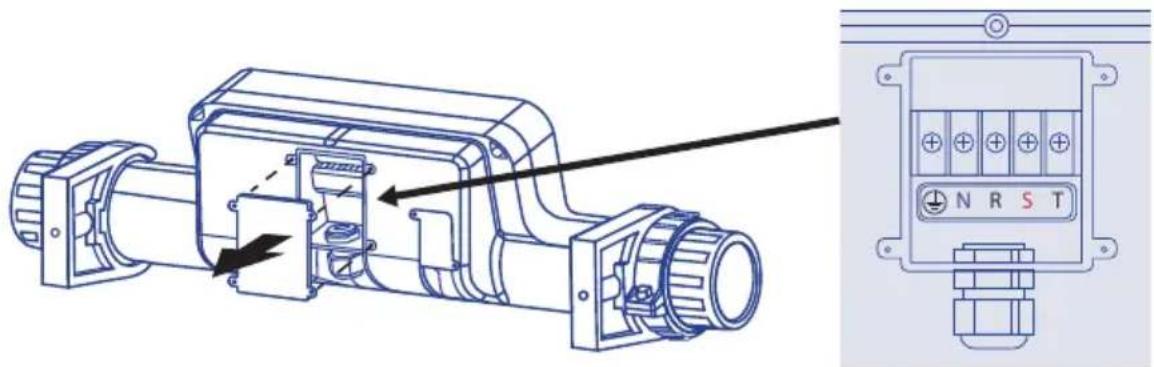

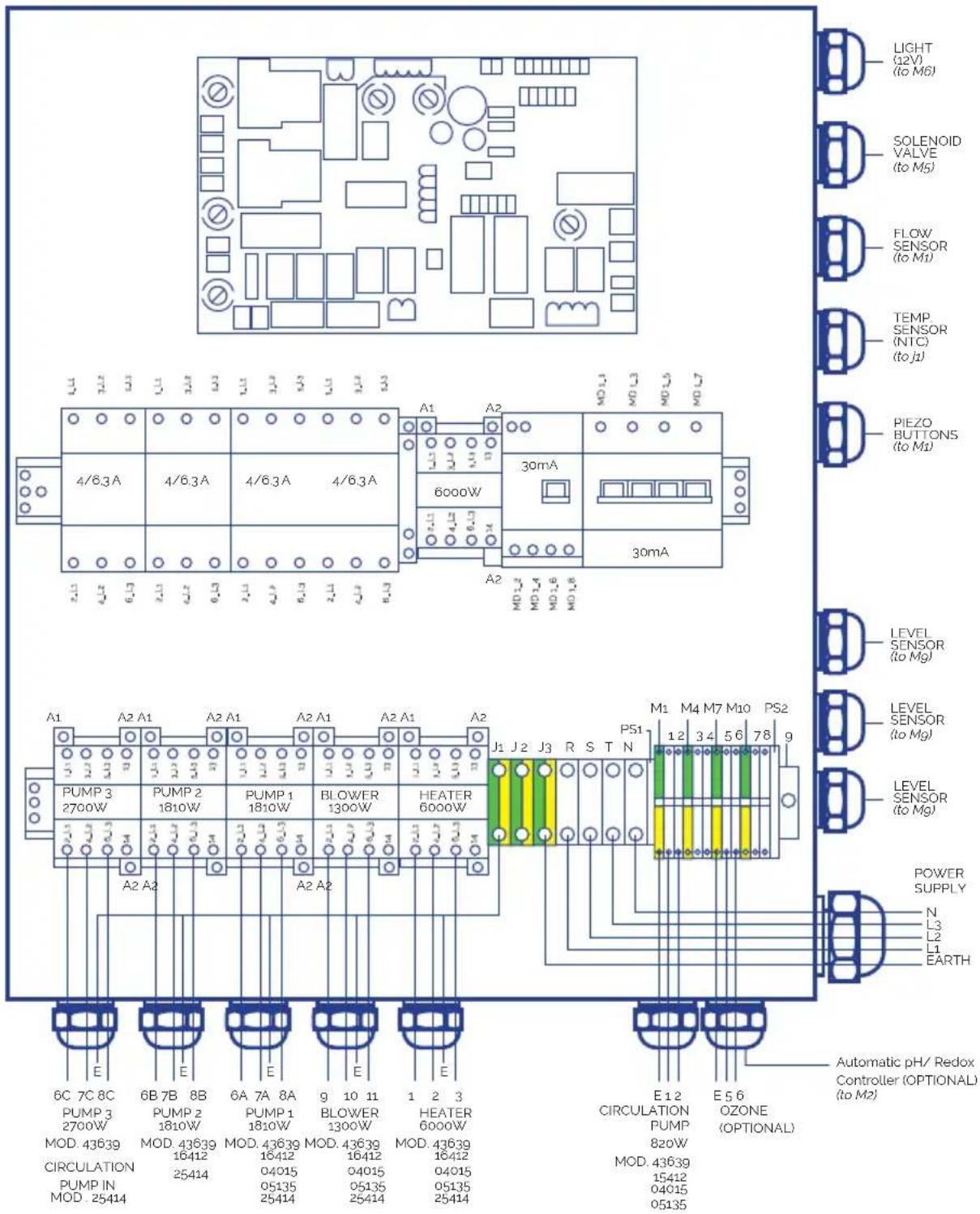

3.5. Collegamenti elettrici kit - quadro elettrico Avvertenze da osservare prima di eettuare i collegamenti elettrici:

• Il cavo neutro delle pompe rimane libero.

• Rispettare le sezioni di cavo indicate e la distanza tra i componenti.

DIMENSIONAMENTO DELLE SEZIONI DEI CAVI

Collegare i cavi alle loro corrispettive sezioni per assicurare il corretto funzionamento e per evitare potenziali problemi elettrici che potrebbero compromettere la sicurezza dell’utente. P max [W] 20 > L [m] 20 ≤ L 35 [m] 35 ≤ L < 55 [m] Sc [mm

Elemento P Totale [W] P fase [W] I fase [A] 20 > L [m] 20 ≤ L 35 [m] 35 ≤ L < 55 [m] T - - - 2,5 4 10 N - - - 2,5 4 10 L1-L2-L3 9642 3893 19,6 2,5 4 10 COLLEGAMENTI Il cavo di collegamento della Sonda PTC deve essere schermato o disporre di un canale proprio per evitare possibili interferenze. È obbligatorio posizionare premistoppa in tutti i collegamenti in uscita dal quadro e dalla morsettiera:

• Eettuare il collegamento come indicato negli schemi sottostanti

• Procedere collegando le tre fasi (L1-L2-L3) e terra (T); il neutro (N) rimane libero. N R S T

BlowerPompa massaggio 3Luce (optional)Luce (optional)Pompa massaggio 2Pompa massaggio 1BlowerPompa massaggio

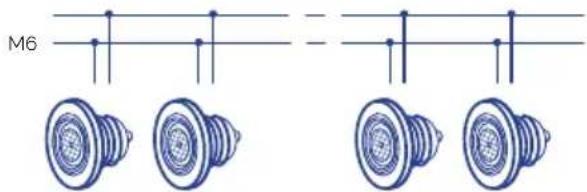

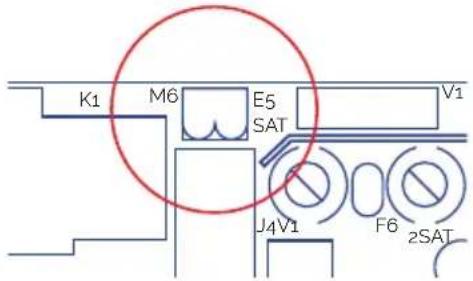

FARO Collegare direttamente all’uscita M6 del circuito stampato. È possibile gestire l’accensione e lo spegnimento del faro dal pannello di controllo frontale della scatola elettrica. ULTERIORI COLLEGAMENTI

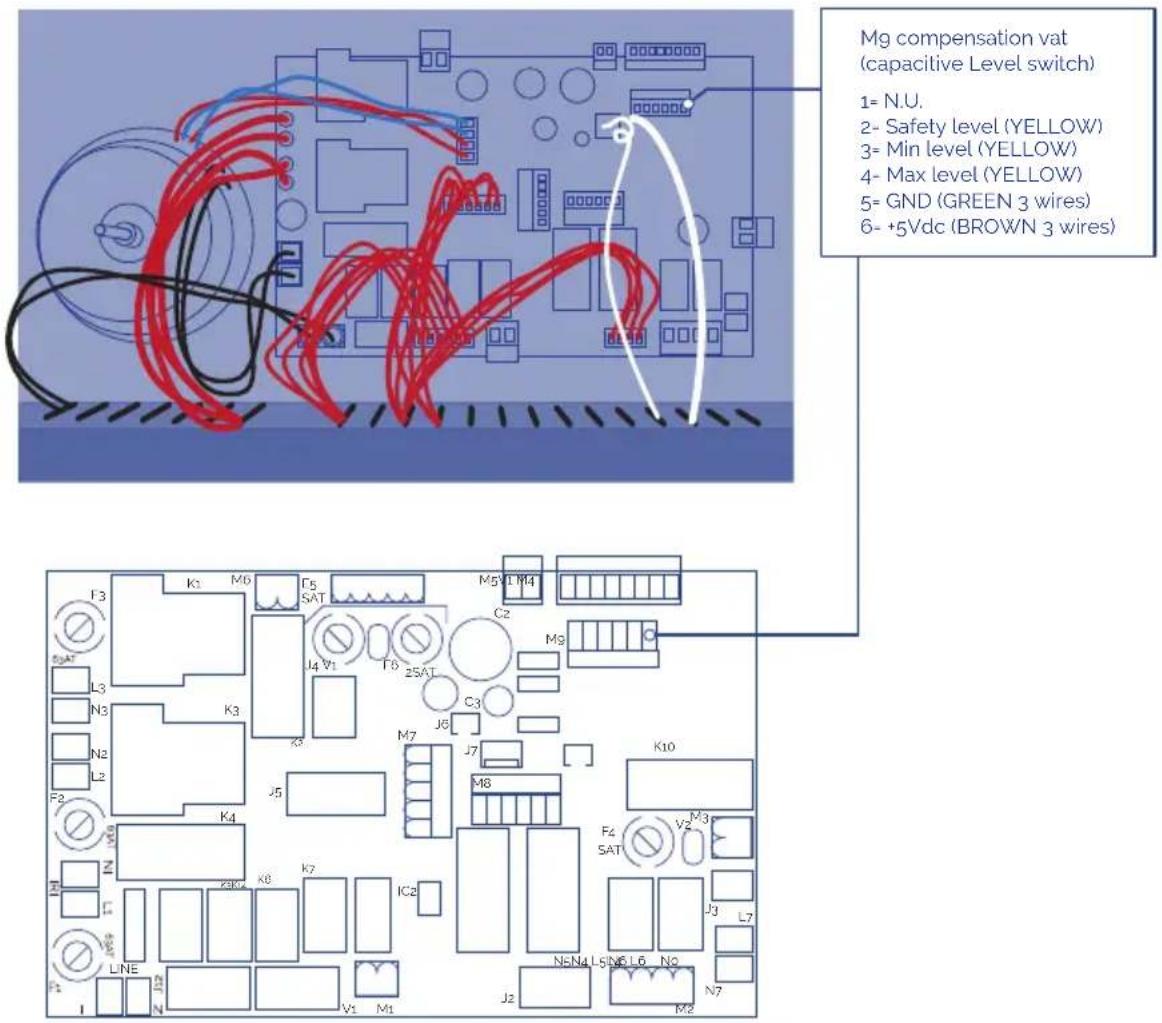

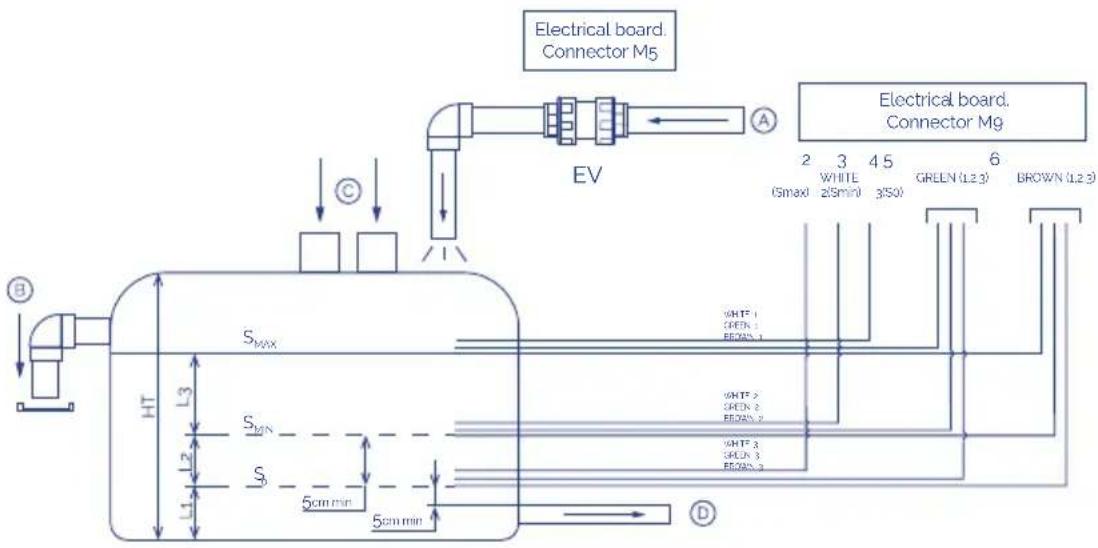

• Collegare i tre sensori di livello forniti in dotazione con la vasca di compenso direttamente all’ingresso M9 del circuito stampato.

• Collegare il cavo dell’ozonizzatore direttamente all’ingresso 5-6 della griglia della scatola elettrica.

• Collegare il quadro all’alimentazione elettrica. ATTENZIONE Assicurarsi che tutte le connessioni idrauliche ed elettriche/elettroniche siano fatte prima di collegare il quadro elettrico all’alimentazione. È obbligatorio l’uso di pressacavi per tutte le connessioni in uscita dal quadro e la scatola di giunzione. È obbligatorio l’uso di terminali in tutte le connessioni al ne di preservare l’integrità dei cavi. 3.6. Collegamento idraulico

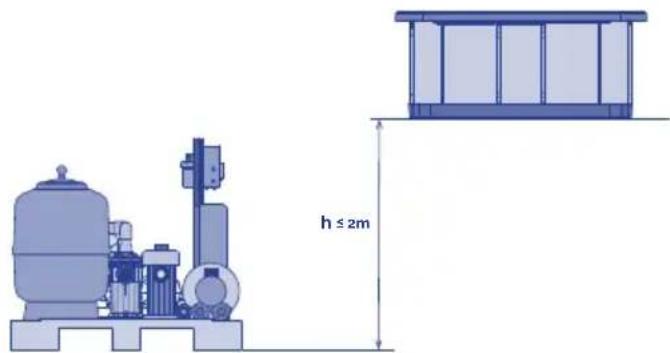

UBICAZIONE E INSTALLAZIONE DEL DISPOSITIVO

Il dispositivo compatto deve essere montato al di sotto del livello della Spa. Tale accorgimento consente di evitare l’innesco delle pompe. Il dislivello massimo non deve superare i 2 metri (h ≤2m).

• Assorbire l’acqua che tracima quando ci si immerge nella Spa.

Una corretta ubicazione della vasca di compenso prevede due condizioni: massima

le disposizioni legislative e le norme nazionali in materia di edilizia. Il diametro della tubazione deve coincidere con quello dell’estremità della batteria di collegamento della Spa; tali diametri sono dimensionati per consentire l’ottimizzazione delle performance del dispositivo. Applicare la colla più consona ai materiali utilizzati. In qualsiasi caso, limitare l’installazione di raccordi a gomito e fare in modo che il condotto sia il più corto possibile, in modo da ridurre le perdite di carica dell’impianto. I collegamenti con i raccordi dello Spa sono contrassegnati da adesivi che indicano il

schemi riportati nella sezione 2 e le indicazioni fornite nelle sottostanti sezioni. Prima e dopo di ogni pompa e all’uscita dello scambiatore di calore devono essere collocate valvole a sfera o a ghigliottina, in modo da permettere le attività di manutenzione o la sostituzione degli elementi.

Collegamento Spa -Vasca di compenso

per gravità nella vasca di compenso. In nessun caso si dovranno formare sifoni, che potrebbero ostacolare la libera circolazione dell’acqua.

dimensionato in modo da impedire all’acqua di superare la velocità raccomandata dalle norme in vigore. Collegare una canaletta di scolo nella parte superiore della vasca di compenso per

posizionando una valvola anti-ritorno tra la vasca e la pompa. L’uscita dovrà essere collocata allo stesso livello oppure al di sotto della vasca di compenso. Collegamento Vasca di compenso – Kit compatto

modelli di kit vengono forniti con il collegamento preinstallato). Collegare l’uscita della valvola selettrice con ingresso dell’acqua allo scambiatore di calore (alcuni modelli di kit vengono forniti con il collegamento preinstallato). Se la Spa è dotata di ozonizzatore, si prosegua seguendo le indicazioni riportate nelle Istruzioni per l’installazione dell’ozonizzatore. Il collegamento della valvola selettrice richiede l’utilizzo di accessori di plastica, guarnizioni di tenuta e nastro teon. Non utilizzare accessori o tubazioni in ferro, che potrebbero comportare gravi danni ai componenti plastici. Collegamento Spa – Kit compatto Se lo Spa è dotato di presa puliscifondo collegare l’uscita puliscifondo all’entrata della pompa di ltrazione con una connessione in parallelo rispetto alle altre entrate della pompa. Collocare una valvola a sfera, normalmente in posizione chiusa, tra la presa e la pompa.

• Opzione A mandata dal fondo della Spa: collegare lo scarico del fondo della Spa con un’entrata in parallelo alla pompa di ltrazione. Collocare una valvola a sfera o a ghigliottina tra i due elementi della connessione.

• ⋅ Opzione B ripresa dal fondo dello Spa: non richiede alcun intervento. Collegamento Kit compatto -Spa Collegare l’uscita dello scambiatore di calore con la boccola o le boccole di ritorno della ltrazione allo Spa.

• Opzione A mandata dal fondo della Spa: situare una valvola antiritornotra l’uscita dello scambiatore e l’entrata alla Spa.

• Opzione B ripresa dal fondo dello Spa: collegare l’uscita delloscambiatore con lo scarico di fondo dello Spa, in parallelo con il ritorno della ltrazione attraverso le bocchette di immissione. Installazione delle sonde di livello Al ne di garantire la presenza costante di acqua all’interno del circuito di ricircolo, si deve procedere all’installazione dei sensori di livello della vasca di compenso, che assolvono funzioni di controllo sull’apertura e la chiusura dell’elettrovalvola di riempimento. Seguire le indicazioni riportate nello schema sottostante.190 191 ITA Collocare il sensore S0 al di sopra della tubazione di uscita del fondo. Collocare il sensore Smin al di sopra del sensore S0. Il volume d’acqua tra Smin e Smax deve essere superiore a quello spostato da tutti gli utenti. Smax deve essere posizionato al disotto dello scarico superiore. I sensori di livello devono essere apposti sul lato esterno della vasca di compenso. Se il livello dell’acqua scende al di sotto del sensore S0, il sistema si blocca automaticamente. Se il livello dell’acqua non raggiunge il valore minimo (SMIN), si attiva l’elettrovalvola (EV), che consente il riempimento della vasca; se supera il livello massimo (SMAX), l’elettrovalvola si disattiva.

S0 Sonda sicurezza SMIN Sonda livello minimo SMAX Sonda livello massimo EL Quadro elettrico EV Eletrovalvola (non in dotazione) A Ingresso acqua rete idrica B Bordo soratore della vasca C Ingresso acqua dal bordo soratore D Uscite acqua verso ltrazione Ht Altezza totale192 Se le sonde non sono impostate orizzontalmente:

Collegamento Spa – Kit compatto

• Collegare l’uscita dello skimmer con l’entrata dello scambiatore di calore.

• Collegare lo scarico di fondo dello Spa con l’entrata alla pompa di ltrazione in parallelo alle altre entrate.

• Collegare l’uscita della pompa di ltrazione alla valvola selettrice del ltro (alcuni modelli di kit vengono forniti con il collegamento preinstallato).

• Collegare l’uscita della valvola selettrice con ingresso dell’acqua allo scambiatore di calore (alcuni modelli di kit vengono forniti con il collegamento preinstallato). Se la Spa è dotata di ozonizzatore, si prosegua seguendo le indicazioni riportate nelle Istruzioni per l’installazione dell’ozonizzatore. Il collegamento della valvola selettrice richiede l’utilizzo di accessori di plastica, guarnizioni di tenuta e nastro teon. Non utilizzare accessori o tubazioni in ferro, che potrebbero comportare gravi danni ai componenti plastici. M9 compensation vat (capacitive Level switch) 1= N.U. 2= Safety level (YELLOW) 3= Min level (YELLOW) 4= Max level (YELLOW) 5= GND (GREEN 3 wires) 6= +5Vdc (BROWN 3 wires)

ITA Collegamento Kit compatto – Spa Collegare l’uscita dello scambiatore di calore con le boccole di ritorno della ltrazione allo Spa, completando la connessione con una valvola anti-ritorno. Collegamento del circuito di Massaggio ad Acqua Collegare la tubazione delle bocche di aspirazione dell’acqua all’entrata alla pompa di massaggio (ogni pompa aspirerà l’acqua di 2 bocche). Collegare l’uscita di ogni pompa di massaggio alle connessioni della batteria della Spa che convogliano l’acqua verso i jets. Posizionare una valvola a sfera o a ghigliottina all’entrata e all’uscita di tutte le pompe. Collegamento del circuito di Massaggio ad Aria Lasciare libera l’entrata alla pompa dell’aria e collegare l’uscita della pompa alla connessione corrispondente della Spa. NOTA: È imprescindibile realizzare un sifone di 150 mm al di sopra del livello massimo dell’acqua e collocare un valvola anti- ritorno tra il suddetto sifone e la Spa. 150mm 150mm

Con il dierenziale principale impostato su OFF, procedere alla pulizia del guscio della Spa per evitare che eventuali residui siano immessi nei componenti o nei circuiti, provocandone l’intasamento. Aprire tutte le valvole del dispositivo, salvo quella della canaletta di scolo.

• SPA A BORDO SFIORATORE E VASCA DI COMPENSO Dopo aver aperto la valvola di riempimento, riempire la Spa lasciando che l’acqua superi di 5 - 8 cm il livello SMAX della vasca di compenso. Importante: Quando si avvia per la prima volta il dispositivo di ltrazione, il livello dell’acqua nella vasca di compenso tenderà a scendere sensibilmente. Tale eetto è dovuto alla presenza massiccia di aria all’interno della tubazione che collega la vasca di compenso alla Spa.

• SPAS A SKIMMER Attendere 15 minuti, poi procedere alla verica di tutti i collegamenti, per accertarsi che non vi siano perdite. Mettere in tensione l’armadio mediante il dierenziale principale (posizione ON). Avviare la pompa di ltrazione, quella di massaggio e quella di aria; dopo 30 minuti di funzionamento vericare di nuovo che non vi siano perdite nelle tubazioni e negli elementi di giunzione. Arrestare la pompa di ltrazione e riempire il ltro di acqua no alla metà per procedere al riempimento della sabbia. (Nel Manuale per il corretto uso del ltro in dotazione con il Kit Compatto si forniscono indicazioni sulla tipologia di sabbia idonea). Collocare la leva della valvola selettrice del ltro in posizione Lavaggio. Azionare manualmente la pompa di ltrazione; procedere al lavaggio del ltro per circa 2 minuti, arrestare la pompa e collocare la leva in posizione Risciacquo, azionare nuovamente la pompa e completare la fase di risciacquo (15 secondi circa). Arrestare la pompa e impostare la leva sulla posizione Filtrazione. Riempire nuovamente la Spa. Programmare il termostato alla temperatura desiderata. Si consulti il manuale del Kit Compatto. (Completato il riempimento, la temperatura desiderata può essere raggiunta dopo alcune ore) Programmare il cronocomando di ltrazione. (Si veda il Manuale del Kit Compatto). Attivare gli interruttori corrispondenti a massaggio e riscaldamento nell’armadio elettrico principale. Impostare l’interruttore di ltrazione sulla posizione desiderata: la Spa si avvierà ed eseguirà il ciclo di ltrazione e riscaldamento.194 195 ITA È, comunque, possibile calibrare l’intensità del usso regolando l’apertura dei jets. A tale ne procedere seguendo le indicazioni: Completate le veriche sopraindicate, compilare il modulo di Garanzia allegato al prodotto e inviarlo al fabbricante.

• Controllare attentamente la temperatura dell’acqua. Non usare quando la temperatura dell’acqua è superiore ai 40°C. La temperatura ideale dell’acqua è 35-36°C.

• Donne incinte, bambini piccoli, persone con problemi cardiaci, o problemi di salute o sotto cure mediche non devno usare la SPA senza prima aver consultato un medico.

• Fare attenzione se utilizzate la SPA da soli. Una prolungata immersione in acqua calda può causare nausea, vertigini e svenimento.

• Impostare la SPA ad una temperatura inferiore se intendete usare la SPA per più di 10-15 minuti.

• Non usare la SPA dopo aver bevuto alcolici, assunto farmaci che causano sonnolenza o che possano alzare/abbassare la pressione sanguigna.

• Quando il pavimento è umido, prestare particolare attenzione quando entrate o uscite dalla SPA

• Apparecchiature elettriche (radio, asciugacapelli ecc.) non devono essre usate vicino alla SPA.

• Durante l’uso della SPA, tenere la testa, il corpo e vestiti ad una distanza di almeno 40 cm dalle bocche di aspirazione. I capelli lunghi devono essere raccolti, legati e ssati.

• Non avviare la SPA se le griglie protettive sono danneggiate o mancanti.

• Utilizzare esclusivamente ricambi originali. Qualsiasi modica richiede l’autorizzazione del produttore.

• Controllare il livello del cloro libero e del pH prima dell’uso. Non usare la SPA se questi livelli sono fuori del normale range o se un trattamento shock è in corso.

AVVERTENZE Interruzione dell’alimentazione Nel caso in cui si interrompesse l’alimentazione elettrica, il sistema si attiverà sempre automaticamente nella modalità operativa in cui si trovava prima dell’interruzione. Dopo un’interruzione di alimentazione la pompa di ltrazione si avvierà automaticamente. Assicurarsi che il circuito idraulico sia pronto o collegare/scollegare gli elementi necessari prima di avviare il sistema. Funzioni incompatibili Al ne di evitare possibili interferenze tra le funzioni, il software dell’impianto non permette le seguenti operazioni:

• Quando la pompa di ltrazione è stata avviata in modalità manuale dev’essere spenta in manuale prima di attivare qualsiasi altra pompa, altrimenti l’impianto si fermerà e E02 (er rore 02) sarà visualizzato sul display principale. Premere i tasti SET e MANUALE consecutivamente per disattivare il messaggio di errore

• Tutte le pompe devono essere spente prima di passare dalla modalità manuale o automatica, altrimenti l’impianto si fermerà e E02 (er rore 02) sarà visualizzato sul display principale.

• Premere i tasti SET e MANUALE consecutivamente per disattivare il messaggio di errore.

• La pompa di ltrazione è sempre avviata per i primi 5 minuti dopo l’avvio dell’impianto, e continua a funzionare sino al raggiungimento della temperatura programmata. Il riscaldatore poi si spegne e la pompa di ltrazione continua a funzionare per ulteriori 5 minuti al ne di raredare il riscaldatore alla temperatura ambiente

• La funzione inserimento di monete (optional) non è compatibile con l’opzione di controllo della luce attraverso il pulsante esterno.

EVITARE IL RISCHIO DI IPERTERMIA

• Immersioni prolungate in acqua calda possono provocare IPERTERMIA, una condizione sica che si verica quando la temperatura interna del corpo supera il livello termico normale (36,5°C).

• I sintomi dell’ipertermia sono un abbassamento repentino della pressione arteriosa, che induce nausea e possibile perdita di coscienza.

• La temperatura dell’acqua della Spa non deve superare i 40ºC.

• Temperature tra i 37ºC e i 40ºC sono considerate sicure per adulti che non presentino problemi di salute. Temperature inferiori sono consigliate per tutti gli adulti e i bambini.

• Un’eccessiva permanenza nella Spa può causare ipertermia.

• E l’assunzione di alcol, droghe o medicinali può incrementare il rischio di ipertermia.196 197 ITA 5.2. Tastiera remota (tasti bordo SPA) Le pompe possono essere attivate dalla SPA se gli appositi tasti sono installati. Ogni tasto può controllare una o più pompe in una volta. A seconda della congurazione dell’impianto.

• Premendo il tasto corrispondente la pompa inizia ad operare e non si ferma no alla scadenza del tempo programmato nel parametro d1 (Menu Settaggio Unità e Massaggio) o il tasto è ripremuto.

• Se il parametro d2 è stato programmato con un valore superiore a 0 la pompa non può essere attivata sino a quando questo tempo non sia trascorso.

• Il tempo di massaggio e di inibizione sono indipendenti per ogni tasto. Tasto remoto attivazione pompa idromasagio Tasto remoto attivazione Blower Luce (opzionale)

6.1. Avvertenze per le operazioni dimanutenzione

• Prima di intraprendere qualsiasi operazione di manutenzione elettrica o meccanica ci si deve assicurare che la macchina sia stata disinserita dalla rete di alimentazione elettrica e che i dispositivi di avvio siano bloccatis. • Evitare di fare uso dell’apparecchiatura con i piedi bagnati 6.2. Manutenzione del revestimineto acrilico Manutenzione facile per una supercie sempre elegante: • Impiegare detergenti per uso generale. Per la pulizia normale utilizzare un panno lava asciuga morbido o una spugna non abrasiva con una miscela di detergente e acqua. Risciacquare abbondantemente e asciugare con un panno pulito e asciutto. Se si utilizza un detergente domestico, accertarsi che ne sia consigliato l’uso su superci acriliche.• Non utilizzare prodotti abrasivi.• La supercie acrilica non deve entrare in contatto con chetoni o esteri, quali acetone, acetati (tipo smalto per unghie o detergenti a secco) o qualsiasi solvente organico che contenga cloro, vernice, benzina, solventi aromatici, etc.• Rimuovere la polvere, il fango e le impurità con un panno lava asciuga umido. • Pulire grasso, olio, vernice e macchie d’inchiostro con alcol-isopropileno, poi asciugare con un panno secco e pulito. • Non utilizzare raschietti, lame o qualsiasi altro strumento alato che possa graare la supercie. Per eliminare piccole abrasioni, applicare uno strato sottile di cera a pasta per auto, poi carteggiare delicatamente con un panno lava asciuga pulito.Ogni settimana procedere alla pulizia della parte non sommersa con un lucidante specico per Spa. ATTENZIONE La Spa non deve essere esposta ai raggi solari vuota né priva dell’apposito sistema di protezione, al ne di evitare danneggiamenti non coperti dalla Garanzia.

6.3.Manutenzione in caso di periodi di nattività o assenza

PERIODI BREVI (3-5GIORNI) • Regolare il pH e trattare l’acqua (Si veda sezione Manutenzione dell’acqua). • Coprire la Spa con l’apposito sistema di protezione.• Al rientro, regolare il livello di pH e trattare di nuovo l’acqua.198 199 ITA PERIODI PROLUNGATI (5-14 GIORNI)

• Programmare la temperatura, impostandola al minimo.

• Regolare il pH e trattare l’acqua (Si veda sezione Manutenzione dell’acqua).

• Coprire la Spa con l’apposito sistema di protezione.

• Al rientro, riportare la Spa alla temperatura desiderata, regolare il pH e trattare di nuovo l’acqua.

PREPARAZIONE PER IL PERIODO INVERNALE

In caso di periodi di inattività prolungati, ad esempio la stagione invernale, si devono eseguire le seguenti operazioni:

• Disinserire l’impianto elettrico.

• Lasciare la valvola di scarico aperta.

• Pulire e asciugare la Spa.

• Coprire la Spa con l’apposito sistema di protezione. Svuotare la Spa e disinserirla dall’alimentazione elettrica qualora sia esposta a temperature esterne inferiori a 0ºC, allo scopo di evitare che la congelazione delle tubazioni possa arrecare danni alla Spa. Rispettare scrupolosamente le direttive nazionali in materia di legionellosi. Il proprietario dello Spa è l’unico responsabile del corretto adempimento delle disposizioni legislative in vigore. 6.4. Manutenzione dell’acqua La corretta manutenzione dell’acqua rappresenta uno dei fattori più rilevanti e di maggiore criticità, pertanto richiede la massima attenzione. La manutenzione dipenderà dal contenuto in minerali dell’acqua impiegata, dalla frequenza d’uso e dal numero di persone che fanno uso della Spa. I tre punti da monitorare per garantire una corretta manutenzione dell’acqua sono:

• FILTRAZIONE DELL’ACQUA

• ANALISI CHIMICA E CONTROLLO DEL PH

• DISINFEZIONE DELL’ACQUA

SICUREZZA NELL’USO DI PRODOTTI CHIMICI

Prima di utilizzare qualsiasi prodotto chimico, si prega di leggere attentamente le indicazioni d’uso riportate sull’etichetta del prodotto.

• È preferibile che i prodotti chimici siano utilizzati sempre dalla stessa persona. Conservare fuori dalla portata dei bambini.200

• Dosare con la massima precisione, attenendosi alle quantità indicate. Non sovradosare né sottodosare.

• Conservare le confezioni chiuse in luoghi asciutti e ben ventilati.

• Non respirare i vapori ed evitare il contatto con occhi, naso o bocca. Lavarsi le mani dopo l’uso.

• In caso di ingestione o infortunio attenersi alle indicazioni riportate sulle etichette.

• Non fumare durante l’utilizzazione. Possono essere inammabili.

• Immagazzinare in zone idonee.

• Non miscelare i prodotti fra loro. Versare nell’acqua separatamente per evitare possibili reazioni chimiche provocate dalla miscela.

• Non versare i prodotti chimici nell’acqua in presenza di persone all’interno della Spa.

Il grado di pH consigliato varia da 7,2 a 7,6. Il livello di pH misura l’acidità e l’alcalinità. Valori superiori al 7 implicano alcalinità, al di sotto del 7 acidità. ATTENZIONE Un livello di pHcorretto è imprescindibile per ottimizzare l’azione del disinfettante, nonché per evitare corrosioni o incrostazioni. Un livello di pH troppo basso può comportare:

• Dissoluzione rapida del disinfettante.

• Irritazioni cutanee o agli occhi dei bagnanti. Un livello di pH troppo basso può comportare:

• Diminuzione dell’ecacia del disinfettante.

• Incrostazioni sul rivestimento acrilico e nelle apparecchiature.

• Diminuzione della trasparenza dell’acqua.

• Possibile ostruzione dei pori della cartuccia ltrante.

Il pH dell’acqua deve essere misurato ogni giorno con l’apposito analizzatore. Se il pH supera il livello consigliato, utilizzare pH MINOR SPA. Attendere due ore, poi, eseguire un nuovo test del pH.200 201 ITA Ultimata la regolazione del livello di pH, procedere al seguente punto.

DISINFEZIONE DELL’ACQUA

La disinfezione dell’acqua assume un’importanza primaria per l’eliminazione di alghe, batteri e organismi che possano svilupparsi nell’acqua. Tuttavia, un’azione disinfettante eccessiva può causare irritazioni alla pelle e agli occhi. Il disinfettante da preferire nel trattamento dell’acqua della Spa è il bromoin pastiglie. Viene collocato all’interno del pre-ltro e si dissolve gradualmente. lI livello di bromo residuo deve essere vericato ogni giorno, utilizzando l’analizzatore di Bromo. Il livello di bromo residuo consigliato varia da 2,2 a 3,3 ppm (1 ppm=1mg/l). Se si preferisce utilizzare cloro, la concentrazione di Cloro Residuo Libero deve essere compresa tra 0.5 e 1.5 ppm.

UTILIZZO DI PRODOTTI SPECIALI

Oltre ai prodotti che consentono di ottimizzare il livello del pH e dei disinfettanti, ve ne sono altri la cui formula è stata studiata specicamente per mantenere l’acqua e l’impianto in perfette condizioni.

• ANTICALCARE per SPA: Evita la precipitazione dei sali di calcio (incrostazioni), soprattutto nel caso di acque dure. Questo prodotto viene versato nella Spa ogni settimana e ad ogni rinnovo dell’acqua.

• ALGHICIDA per SPA: Evita lo sviluppo di alghe nell’acqua della Spa.

• Questo prodotto viene versato nella Spa ogni settimana e ad ogni rinnovo dell’acqua.

• ANTISCHIUMA per SPA: La presenza di grasso, unita ai frequenti movimenti dell’acqua, provoca la formazione di schiuma, che può essere eliminata con l’Antischiuma per Spa.

• SGRASSANTE per SPA: Consente di eliminare le macchie di sporcizia e grasso che si formano sulle pareti dello Spa. Prima di utilizzare questo prodotto si consiglia di svuotare la Spa e di applicare lo sgrassante con una spugna sulle zone da pulire. Risciacquare, poi, con abbondante acqua. GENERATORE DIOZONO L’ozono, O3, è un composto chimico caratterizzato da energiche proprietà ossidanti, che lo rendono particolarmente ecace nella disinfezione dell’acqua. Possiede due vantaggi chiave: non rilascia residui chimici ed è inodore. La sua capacità disinfettante si basa sull’azione ossidante in grado di eliminare le materie organiche eventualmente presenti nell’acqua. L’ozono viene generato dall’ozonizzatore, un dispositivo elettrico capace di produrre articialmente ioni negativi e ozono a partire dall’ossigeno, il processo si sviluppa in modo automatico e il prodotto risultante viene immesso attraverso le bocchette di ritorno ltrazione; l’utente non deve pertanto attivare alcun meccanismo.202 L’acqua viene raccolta dal bordo soratore, dalle bocche di aspirazione o dallo skimmer, grazie all’azione aspirante della pompa di ltrazione. Viene poi convogliata verso lo scambiatore di calore e all’uscita di questa fase avviene l’iniezione dell’ozono. L’acqua viene distribuita attraverso il ritorno di ltrazione. Il trattamento con l’ozono non è incompatibile con l’utilizzo di altri prodotti chimici, quali il Bromo o il Cloro. Si tratta, infatti di un processo complementare che permette di ridurre il consumo di Bromo o Cloro. GUIDA RAPIDA PER L’APPLICAZIONE DEI PRODOTTI CHIMICI Indicazioni Quantità m

acqua Periodicità PH MINOR SPA Aggiungere se il test del pH rileva valori superiori ai consentiti (7,2-7,6 ppm). Secondo quanto indicato nelle raccomandazioni del fabbricante. Analizzare giornalmente il pH con il Test di pH. PH MAJOR SPA Aggiungere se il test del pH rileva valori inferiori ai consentiti (7,2-7,6 ppm). Secondo quanto indicato nelle raccomandazioni del fabbricante. Analizzare giornalmente il pH con il Test di pH. BROMO IN PASTIGLIE Aggiungere se il test del Bromo rileva valori superiori ai consentiti (3-5 ppm). Secondo quanto indicato nelle raccomandazioni del fabbricante. Analizzare giornalmente il Br con il Test di Br. ANTICALCARE Per evitare precipitazione dei sali di calcio (incrostazioni) Secondo quanto indicato nelle raccomandazioni del fabbricante. Una volta alla settimana e a ogni rinnovo dell’acqua. ALGHICIDA SPA Evita lo sviluppo di alghe nell’acqua. Aggiungere come raccomandato dal produttore del prodotto chimico. Una volta alla settimana e ogni volta che l’acqua viene rinnovata. SGRASSANTE Elimina le macchie di sporcizia sulle pareti della Spa. Pulire con una spugna, poi risciacquare con abbondante acqua. Qualora si rilevi la presenza di sporcizia sulle pareti dello Spa. ANTISCHIUMA In presenza di schiuma sull’acqua. Secondo quanto indicato nelle raccomandazioni del fabbricante. In presenza di schiuma sull’acqua.202 203 ITA

La seguente tabella riporta informazioni sintetiche sui codici di errore, nonché la descrizione del messaggio che compare sul display dell’operatore dell’impianto. Tipol. Descrizione Causa Soluzione E01 Livello di sicurezza della vasca di compenso non raggiunto. Autoripristinabile.Il sensore di livello di sicurezza della vasca di compenso non rileva presenza di acqua Impossibile attivare le funzioni disponibili.Riempire la vasca di compenso no al livello minimo rilevabile dal sensore.E02 Guasto nella regolazione del usso idrico o della temperatura. Allarme ad attivazione automatica. Autoripristinabile.Il sensore di usso non rileva la presenza di acqua o il sensore di temperatura non trasmette alcun segnale.Impossibile attivare le funzioni disponibili.Vericare che il circuito di ltrazione, le pompe o i ltri non presentino ostrzioni.Controllare eventuali malfunzionamenti del sensore.E04 La temperatura dell’acqua è eccessivamente alta. Allarme ad autoattivazione automatica. Autoripristinabile.La temperatura dell’acqua della Spa supera i 42ºC impossibile attivare le funzioni disponibili.Lasciar rareddare o aggiungere acqua fredda. Quando la temperatura scende al di sotto dei 42ºC la SPA si riavvierà automaticamente. In caso contrario scollegare l’alimentazione elettrica e rivolgersi al rivenditore. E05 Sensore di temperatura dell’acqua. Autoripristinabile.Il sensore di temperatura non funziona correttamente. Impossibile attivare le funzioni disponibili.Controllare la temperatura dell’acqua e il sensore di temperatura. Sostituirlo se necessario. E07 E08 Contattori del riscaldatore.Non autoripristinabile.Malfunzionamento dei contattori del riscaldatore; impossibile attivare il riscaldatore elettrico.Per motivi di sicurezza, il riscaldatore elettrico è alimentato da due contattori collegati in serie. Il messaggio di errore appare quando uno dei due contattori si blocca. Sostituire il contattore pertinente e collegare di nuovo gli elementi alla rete elettrica.E09 Tempo massimo per il riempimento della vasca di compenso superato. Non autoripristinabile.Tempo massimo per l’apertura de ll’elettrovalvola di carico della vasca di compenso (30’) scaduto.Vericare il corretto funzionamento dei sensori di livello dell’acqua della vasca di compenso. Vericare che il foro di scarico sia aperto. Controllare eventuali perdite d’acqua all’intern o del circuito idraulico.E10 Incompatibilità tra i segnali che indicano il livello dell’acqua nella vasca di compenso.Autoripristinabile.I sensori di livello dell’acqua trasmettono segnali incompatibili.Controllare il corretto posizionamento dei sensor i o sostituirli in caso di malfunzionamento.E11 Livello dell’acqua nel serbatoio saldo è inferiore sensore di sicurezza. autoripristinabile Alcuni funzione sta cercando di essere attivato prima che sia raggiunto il livello minimo all’interno della vasca di compenso (o quando si lavora, il livello è inferiore al sensore di sicurezza) Assicurarsi che il carico elettrovalvola è aperta e funziona correttamente. Assicurarsi che non vi siano ostacoli nel circuito di carica acqua. Vericare non c’è perdite d’acqua nel circuito idraulico.

Comunicazione tra il pannello di controllo e la tastiera locale.Perdita di comunicazione tra il pannello di controllo e il tastierino numerico locale.Vericare il corretto collegamento tra la tastiera e il pannello di controllo. Se il collegamento è corretto, disinserire il sistema dallarete elettrica e rivolgersi al rivenditore.204

8. PROBLEMI E SOLUZIONI

Problemi Causa Soluzioni L’apparecchiatura non si avvia. Dierenziale in posizione OFF. Impostare dierenziale su ON. Non si avviano né pompe né riscaldamento. Interruttore di manovra in posizione OFF. Impostare interruttore di manovra su ON. FILTRAZIONE Flusso d’acqua ridotto durante la ltrazione. Filtro ostruito o sporco. Pulire il ltro. Non si attiva la pompa di ltrazione.. Pompa di ltrazione guasta. Controllare la pompa / Sostituire le spazzole. Contattore guasto o collegamento carente. Installatore: Controllare cavi collegamento. Sostituire contattore. Regolazione del magnetotermico non corretta. Regolare magnetotermico in base al consumo del motore. Magnetotermico guasto. Sostituire magnetotermico. Selettore della pompa in posizione di Arresto. Impostare su manuale o automatico. MASSAGGIO ACQUA Non si attiva la pompa di massaggio. Tubetto* / cavo di trasmissione segnali scollegato. Collegare il tubetto* / cavo. Pompa pneumatica del pulsante guasta.* Sostituire il bulbo*. Pompa guasta. Controllare la pompa / Sostituire le spazzole. Contattore guasto o collegamento carente. Installatore: Controllare cavi collegamento. Sostituire contattore. Regolazione del magnetotermico non corretta. Regolare magnetotermico in base al consumo del motore. Magnetotermico guasto. Sostituire magnetotermico. Interruttore generale di massaggio impostato su OFF. Impostare interruttore su ON. Flusso d’aria ridotto nei jets. Fuoriuscita di acqua dal Venturi. Venturi chiusi o intasati. Aprire Venturi. Eliminare intasamento Errato posizionamento pannello frontale Jets Vericare lo stato dei jets MASSAGGIO ARIA Non si attiva la pompa di massaggio. Tubetto* / cavo di trasmissione segnali scollegato. Collegare il tubetto* / cavo. Pompa pneumatica del pulsante guasta.* Sostituire il bulbo*. Pompa guasta. Controllare la pompa / Sostituire le spazzole. Contattore guasto o collegamento carente. Installatore: Controllare cavi collegamento. Sostituire contattore. Regolazione del magnetotermico non corretta. Regolare magnetotermico in base al consumo del motore. Magnetotermico guasto. Sostituire magnetotermico. Interruttore generale di massaggio impostato su OFF. Impostare interruttore su ON.204 205 ITA Problemi Causa Soluzioni

SCAMBIATORE DI CALORE

Il termostato non indica la temperatura corretta. Errato posizionamento della sonda di temperatura. Inserire la sonda nell’apposito alloggiamento. Sonda di temperatura difettosa. Sostituire la sonda. Controllo della temperatura difettoso. Sostituire il comando. L’acqua non si riscalda. Difettoso o errato cablaggio della resistenza. Controllare cablaggio resistenza / Sostituire resistenza. Contattore guasto o collegamento carente. Installatore: Controllare cavi collegamento. Sostituire contattore. Magnetotermico guasto. Sostituire magnetotermico. Interruttore dello scambiatore impostato su OFF. Impostare interruttore su ON. Difettoso o errato cablaggio del ussostato. Controllare cablaggio ussostato / Sostituire ussostato. Il termostato di sicurezza ha rilevato T>65ºC. Ripristinare il termostato di sicurezza.

• Solo nel caso di pulsanti pneumatici.

9. AVVERTENZE PER LO SMALTIMENTO

La Spa incorpora materiale elettrico e/o elettronico, pertanto deve essere smaltito in accordo con le vigenti disposizioni e conferito in una discarica autorizzata per lo smaltimento di tali prodotti. Rivolgersi al proprio ucio comunale per informazioni sul procedimento per lo smaltimento di riuti elettrici ed elettronici.

10. DICHIARAZIONE DI CONFORMITÀ

IT - DICHIARAZIONE DI CONFOMITÀ

I prodotti su elencati sono conformi alle seguenti : Directtiva 2014/30/UE (Compatibilita elettromagnetica), Directtiva 2014/35/UE (Bassa Tensione) e alla Norma Europea EN 60335-2 -41.

BlowerPompa massaggio 3Luce (optional)Luce (optional)Pompa massaggio 2Pompa massaggio 1BlowerPompa massaggio

• Questo prodotto viene versato nella Spa ogni settimana e ad ogni rinnovo dell’acqua.

IT - DICHIARAZIONE DI CONFOMITÀ

I prodotti su elencati sono conformi alle seguenti : Directtiva 2014/30/UE (Compatibilita elettromagnetica), Directtiva 2014/35/UE (Bassa Tensione) e alla Norma Europea EN 60335-2 -41.

BlowerPompa massaggio 3Luce (optional)Luce (optional)Pompa massaggio 2Pompa massaggio 1BlowerPompa massaggio

IT - DICHIARAZIONE DI CONFOMITÀ

I prodotti su elencati sono conformi alle seguenti : Directtiva 2014/30/UE (Compatibilita elettromagnetica), Directtiva 2014/35/UE (Bassa Tensione) e alla Norma Europea EN 60335-2 -41.
