MANUALE UTENTE JETLINE ECOWATT Soler & Palau

o innere Leckage [%] aussere Leckage

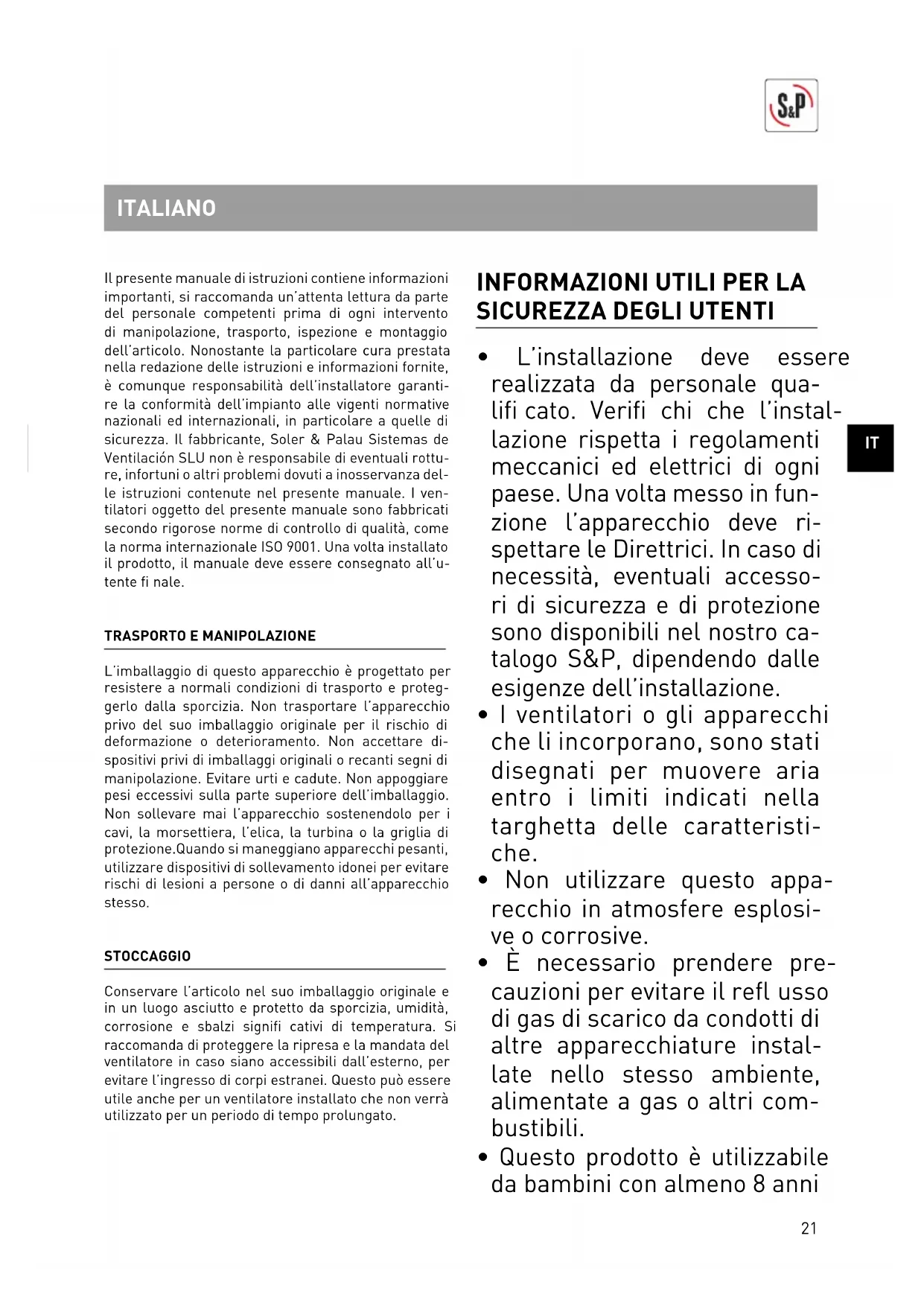

Il presente manuale di istruzioni contiene informazioni importanti, si raccomanda un'attentalettura da parte del personale competenti prima di ogni intervento di manipolazione,trasporto,ispezione e montaggio dell'articolo. Nonostante la particolare cura prestata nella redazione delle istruzioni e informazioni fornite, è comunique responsabilità dell'inistaltatore garantire la conformità dell'impianto alle vigenti normative nazionali ed internazionali, in particolare a壳e di sicurezza. Il fabbricante, Soler & Palau Sistemas de Ventilacion SLU non è responsabile di eventuali rotture, infortuni o altri problemi dovuti a inosservanza delle istruzioni containute nel presente manuale. I ventilatori oggetto del presente manuale sono fabbricati secondo rigorose norme di controllo di qualita,come la norma internazionale ISO 9001. Una volta installato il prodotto, il manuale deve essere consecnato all'u- tente fi nale.

TRASPORTO E MANIPOLAZIONE

L'imballaggio di quello apparecchio è progettato per resistere a normali condizioni di trasporto e proteggerlo alla sporcia. Non trasportare l'apparecchio privo del suo imballaggio originale per il rischio di deformazione o deterioramento. Non accettare dispositivi privi di imballaggi originali o recanti segni di manipolazione. Evitare urti e cadute. Non appoggiare pesi eccessivi sulla parte superiore dell'imballaggio. Non sollevare mai l'apparecchio sostendolo per i cavi, la morsettiera, l'elica, la turbina o la griglia di protezione. Quando si maneggiano apparecchi pesanti, utilizzare dispositiivi di sollevamento idonei per evitare rischi di lesioni a persono o di danni all'imballaggio stesso.

STOCCAGGIO

Conservare l'articolo nel suo imballaggio originale e in un luogo asciutto e protetto da sporcizia, umidità, corrosione e sbalzi signifi cativi di temperatura. Si raccomanda di proteggere la ripresa e la mandata del ventilatore in caso siano accessibili dall'esterno, per evitare l'ingresso di corpi estranei. Questo cui essere utileanche per un ventilatore installato che non verrà utilizzato per un periodo di tempo prolongato.

INFORMAZIONI UTILI PER LASICUREZZA DEGLI UTENTI

• L'installazione deve essere realizzata da personale qualificato. Verifi chi che l'installazione rispetta i regolamenti meccanici ed elettrici di agli paese. Una volta messo in funzione l'apparecchio deve rispetto le Direttrici. In caso di necessità, eventuali accessori di sicurezza e di protezione sono disponibili nel nostro catalogo S&P, dipendendo dalle esigenze dell'installazione.
• I ventilatori o gli apparecchi che li incorporano, sono stati disegnati per muovere aria entro i limiti indicati nella targhetto delle caratteristiche.
  Nonutilizzarequesto apparecchio in atmospere esplisi ve o corrosive.
• E necessario prendere precauzioni per evitare il refl usso di gas di scarico da condotti di altre apparecchiature installate nello stesso ambiente, alimentate a gas o altri combustibili.
• Questo prodotto è utilizzabile da bambini con almeno 8 anni

di eta o superiore e da persona con capacita fi siche, sensoriali o mentali ridotte o che mancano di esperienza e conoscenza del prodotto, se sono stati supervisionati o formati rispetto all'uso dell'apparato in maniera sicura e comprehendendo i rischi che implica. I bambini non devono giocare con questo apparato. La pulizia e la manutenzione da parte dell'utente non dovrebbero essere fatte dai bambinienza supervisione.

• I mezzi di disconnessione devono essere incorporati nel cablaggio fi sso secondo le regole di cablaggio. Deve essere precedo un disposativo disezionamento esterno, che funzionera come disposativo disezionamento "designato", e:

1) Deve disconnettere la "Linea", notamment la disconnessione del "Neutro" è opzionale;
2) La sua posizione OFF devesseessere chiaramente segnalata;
3) Non posizionare l'attrezza-tura in modo che sia difficile cile da azionare; e
4) Il disposativo di protezione deve essere almeno 10A, 250V, curva tipo C.

SICUREZZA NELL'INSTALLAZIONE

Prima di manipolare l'unità di ventilazione, assicurarsi che via scollegata alla rete elettricaanche se è spento,e che nessuno possa riaccenderla durante le operazioni.

L'acquirente, l'installatore e l'utente sono responsabili di vigilare l'installazione, funzionamento e manutenzione a cura di personale qualifi cato, adempiendo tutte le vigenti norme di prevenzione e sicurezza, come da leggi e regolamenti localmente applicabili. Gli Indumenti protettivi, dotazioni di sicurezza, dispositivi di protezione uditivi e utensili speciali sono essere necessari per l'installazione e manutenzione dell'apparecchio.

Prima di iniziare l'installazione, assicurarsi che il ventilatore sia adatto per l'impianto. Controllare che la struttura sulla quale va installato sia suffi cientelemente robusta per sostenere l'apparecchio durante il funzionamentoanche a massimo regime. Utilizzare tutti i fi ssaggi in dotazione.L'unita di ventilazione develposizonarsi su una base solida, piana e rispettoando il senso di circolazione dell'aria.Predisporre tutti gli accessori necessari per il corretto e sicuro montaggio. I giunti elastici devono tendersi correttamente per non create perturbazioni nel fl usso d'aria durante l'aspirazione del ventilatore.Verifi chi che non ci sono elementi liberi nelle vicinanze del ventilatore che possano essere aspirati da questo. Se viene installment in un condotto, verifi chi che sua pulito da qualsiasi elemento che possa essere aspirato dal ventilatore. In caso di collegamento del ventilatore a un condotto, quello delve essere esclusivo delsystemadi ventilazione.

L'installazione elettrica dovra icludere un interruptore onnipolare con una aperture tra i contatti di 3mm di adeguata potenza e che rispondaagli standard delle normative vigenti nel paese.

Per il collegamento elettrico, seguire le istruzioni nello schema di collegamento "Fig.A".

L'unità di ventilazione classifi cata come unità di ventilazione residenziale con fattore di controllo 0,65 deve soddisfare i requisiti della direttiva europea 2009/125 e deve essere installata seguito la defini-zizione di controllo della domanda locale indicata nel regolamento n°1253/2014 (Vedi fi g.B as esempio).

MESSAGE IN SERVIZIO

• Controllare che valori di tensione e frequenza della rete elettrica corrispondano alle indicazioni sulla targhetto delle caratteristiche tecniche (variazione massima di tensione ± 5% ).

• Verifi care la corretta attuazione di messa a terra, collegamenti ai terminali, tenuta degli ingressi dei cavi.

• Ai sensi della direttiva macchine, se il ventilatore è accessibile dall'utente e sussiste un rischio per la salute, è obbligatorio il montaggio di protezioni idonee.

• Verifi care che le parti in movimento funzionino liberamente nella sua alcun impedimento.
• Verifi care l'assenza di eventuali residi di materiali di montaggio o corpi estranei nella zona di funzionamento o nei condotti del ventilatore che potrebbero essere aspirati.
• Verifi care che tutti i supporti siano correttamente fi ssati e non danneggiati.
• Mettere in sicurezza la zona di funzionamento e avviare il motore.
• Verifi care il corretto senso di rotazione dell'elica e del fl usso d'aria.
• Verifi care l'assenza di eventuali vibrazioni anomale e vigilare che i consumi non superino i valori indicati sulla targhetto del ventilatore.
• Dop due ore di funzionamento, controllare che tutti i dispositivi di fi ssaggio siano ben stretti.
• Nel caso che satti quale dispositivo di protezione elettrico, disinserire l'apparecchio e verifi care l'installazione prima di metterlo di nuovo in funzione.

MANUTENZIONE

La manutenzione e le riparazioni dell'apparecchio devono affi dansi a personale competente e in conformità alle normative locali e internazionali. Prima di manipolare il ventilatore, assicurarsi che sia scollegato alla rete elettricaanche se è spento, e che nessuno possa riaccenderlo durante le operazioni.

Si raccomanda di ispezionate con regolarità l'apparecchio. La frequenza di tali ispezioni deve stabilirsi in funzione delle condizioni operative per prevenir l'accumulo di sporcia su eliche, turbine, motori e griglie che potrebbe comportare rischi e ridurre significi cativamente la vita utile dell'apparecchio.

Le procedure di ispezione devono stabilirsi in funzione delle condizioni operative.

Ogni intervento di manutenzione e riparazione deve svolgersi in conformità alle norme di sicurezza vigenti in agli paese. Durante i lavori di pulizia, prestare estrema attenzione a non sbilanciare l'elia o la turbina.

RICILAGGIO

La normativa CEE e l'impegno nei confronti delle future generazioni, ci obbligano al corretto riciclaggio dei materiali, Vi chiediamo quando di prestare attenzione a smaltire agli materiale residuo dell'imballaggio ne

gli appositi contentitori, nonché di conseignare gli apparecchi da sostituire al gestore di rifi uti autorizzato più prossimo.

Le unità di ventilazione è composta principamente da acciaio, rame, ferrite, alluminio e plastica. Questi componenti dovrebbero essere riciclati nelle seguenti categorie:

• Acciaio e ferro
• Alluminio
• Metalli non ferros
• Materie plastiche
• Materiali isolanti
  Cavi
• Rottami elettronici

Per qualsiasi dubbio o domanda sui prodotti S&P, si prega di contattare la nostra Rete di Servizi Post-vendita in territorio spagnolo oppure il proprio rivenditore abituale nel resto del mondo. Per localizzare il rivenditore più vicino e ottenere la dichiarazione di conformità o另一stra documentazione della CE, consultare il site Web www.solerpalau.com www.solerpalau.com

d Tipologia dichiarata
e Tipo di azionamento
f Tipo di sistema di recupero del calore
g Efficienza termica del recupero di calorie (%)
h Portata massima (m 3/h)
i Potenza elettrica assorbita alla portata massima (W)
j Livello di potenza sonora (LWA)
k Portata di riferimento (m 3/s)
l Differenza di pressione di riferimento (Pa)
m SPI in (W / m)^3 / h)
n Fattore di controllo

Tipologia di controllo

o T r a filamento interno massimo per BVU (%)

Trafilamento esterno massimo per UVU ed BVU (%)

p Tasso di miscela delle BVU non da canale
q Posizione del segnale visivo di averporto relativo al fi ltro

Descrizione del segnale visivo di averporto relativo al fiLtro

Istruzioni per l'installazione sulla facciata di griglie regolabili per l'immissione

Istruzioni per l'installazione sulla facciata di griglie regolabili per l'espulsione

s Indirizzo Internet

t Sensibilità del fl usso d'aria alle variazioni di pressione
u Tenuta all'aria interna/esterna (^3 /)
v Consumo annuo di elettricità - Clima temperato [kWh/a] Consumo annuo di elettricità - Clima freddo [kWh/a]

Consumo annuo di elettricità - Cima clado (kWh/a)

w Risparnio di riscaldamento annuo - Clima temperato [kWh/a]

Risparmio di riscaldamento annuo - Cima freddo (kWh/a)
Risparmio di riscaldamento annuo - Cima clado (kWh/a)
