MANUALE UTENTE 804 D4 BOWERS & WILKINS

Benvenuti e grazie per aver scelto un prodotto

Bowers & Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacité d'innovare e Tecnologie all'avanguardia fosso ratori vincenti per la riproduzione audio domestica. Le sue idee sono anticor oggi condivise da non tutti e fonte d'ispirazione per agli nuovo modello che progettiamo.

I modelli della Serie 800 Diamond sono tra i più avanzati diffusori al mondo e monetano quando di venir installati in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente quello manuale prima di iniziare. Continua a pagina 29

1. Rimozione dall'imballo

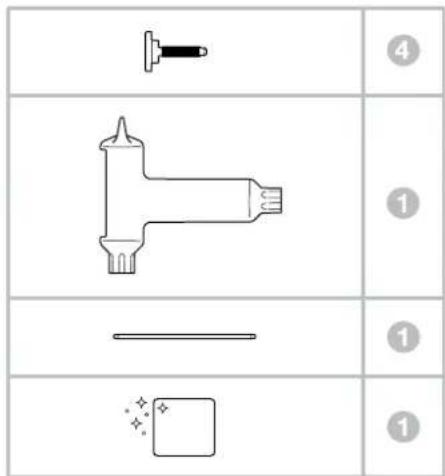

Contenuto delle confezioni

Ciascuna coppi di diffusori viene fornita con:

2 griglie di protezione midrange
4 griglie di protezione woofer
4 cavi di collegamento con capicorda
4 stabilizzatori
4 cappucci degli stabilizzatori
1 attrezzo per la regolazione dello stabilizzatore T45 e la rimozione del cappuccio terminale del midrange
1 barra di regolazione delle punte coniche metalliche
1 panno di pulizia

I diffusori 801 D4, 802 D4 e 803 D4 sono molto pesanti: suggeriamavo vivamente di essere in almeo due persona a compire il lavoro e di farlo direttamente nel locale dove verranno impiegati. Inoltre prima di iniziare e buona precauzione levansi orologi da polso, braccialetti, anelli, etc. per evitare di gratiarile le superfici dei mobili.

La tabella in alto illustra gli accessori presenti negli imballi dei diffusori 801 D4, 802 D4 e 803 D4. Nel caso mancasse quale elemento, contattare il rivenditore dove ave t'effettato l'acquisto,

Le griglie piu pesanti che coprono woofer e midrange sono fissate tramite magneti e sono imballate a parte per preveniri danni durante il trasporto.

Nota: prestare particolare attenzione durante il montaggio o la rimozione delle griglia magnetiche per evitare di graffiarle i prodotto. Le griglia graffieranno la base dell'atoparanti/stand se vengono folta cadere; e possibile prevenire possibili danni coprendo la base durante il montaggio o la rimozione delle griglia.

Le membrane dei tweeter sono molto delicate e è facile danneggiarle. Nei modelli della Serie 800 Diamond viene posta davanti al tweetear una piccola griglia in acciaio per proteggerlo da danni accidentai. Cio non ostante è necessario prestare molta attenzione nel maneggiare i diffusori o durante le operazioni di pulizia.

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitamente) alle seguenti normativi internazionali:

1. la limitazione delle sostanze pericolose (RoHS) negli apparecchi eletrici ed elettronici,
   II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
   III lo smallamento delle apparecchiatura elettriche ed elettroniche (WEEF).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto ricicchio smaltimento del prodotto.

L'alloggiameto del tweeteter su quello diffusore della Serie 800 Diamond e disaccoppiato, vale a dire meccanicamente isolato, dal mobile principale e come tale cui appaar non correttamente fissato rimuovendo il diffusore dall'imballo. Questo non è un detto. Al contrario, è una precisa caratteristica di progettoolta ad assicurare le migliorie prestazioni del diffusore.

Per regolare il tweetere in caso di leggeri spostamenti durante il trasporto, muoverlo con molta delicatzezza avanti e indietro in modo che la parte posteriore del corso si allinei con la parte posteriore del cabinet del diffusore. Eanche possibile rotatore il tweetere leggermente per far si che il logo Bowers & Wilkins sa orientato in senso verticale. Durante queste regolazioni non forzare assolutamente il tweetere或者其他 i fermi morbidi.

Note: Durante queste regolazioni fare attenzione a non danneggiare i sistema di disaccoppiamento. In caso di dubbi su come regolare i twittervivogersi al rivendatore.

Installazione

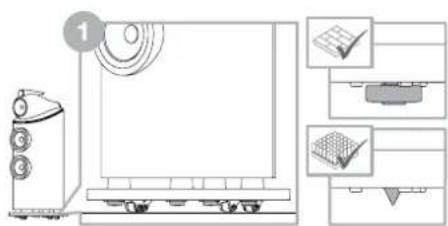

I diffusori 801 D4, 802 D4 e 803 D4 sono stati progettati per il solo utilizzato a pavimento e sono dotati di ruote per facilitamente lo spostamento. E importante garantire che poggino stabilmente sui pavimento ricorrendo preferibilmente ai piedini a punta dei quali sono dotati.

Importante avviso di sicurezza punta affiliati, non toccare.

Note: Se si installa il prodotto su una moquette molto spessa e le ruote non consentono all'altoparanti di poggiare esquisitamente sui pietadi, è possible rimuovere lo ruote con una chiave essgonale di 5 mm (chiave Allen). A causa del peso degli altoparanti, l'operazione di rimozione delle ruote delve essere esoguita da due persono: una per incinerare l'altoparanti lateralmente e un'altra per sostenerio nelle la prima persona rimuove le ruote. Si consigilia di utilizzare un cuneo o un blocco idoneo per svitare che il diffusore alla accidentamente a terra durante la rimozione o il rimontaggio delle ruote.

Una volta trovata la corretta posizione dei diffusori, far scendere i plicati a punta presente all'interno della base. Infllando la mano nel spacing tra base e pavimento, individuare i quattro dischi sottopunta fissati magnesticamente. Se il diffusore viene positazione su una superficie dura, lasciare i sottopunta per proteggere il pavimento. Al contrario, se viene collocato su un tappeto, rimuemere i dischi esponendoosi le punte, pronta per essere portate a contatto del pavimento. Conservare con cura i dischi sottopunta per un uso futuro.

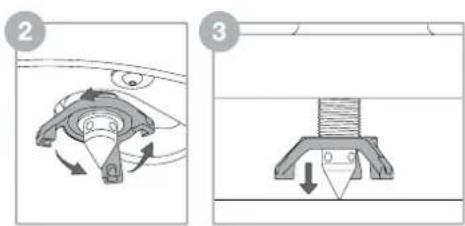

Direttamente copra agli piedino, è avvato un dato di bloccaggio dotato di tre "bracci sporgenti". Ruciarlo con le ditta in senso antorario per svitario ed abbassare il piedino versusi il pavimento come indicato al punto 2. Se il dato fosse troppo serrato per essere rotatto a mano, inserire l'asta metallica in dozione in uno dei fori presenti alle estremitte delle tre sporgenze per aumento la leva ed esercitrare così maggior forza.

Come il piedino tocca il pavimento continuare a girare il dato per sollevare il diffusore ed escludere l'azione delle rute. Ripeterequeste this operazione sui tatti e quattro I piedini regolamente l'altezza per garantire che il diffusore poggi stabilmente sul pavimento alla oscillare.

Per fissare i piedini inseire l'asta metallica in uno dei quattro fori alla base delle punte casa da impedire la rotazione e girare in senso orario il dato per sbloccarlo, come indicate al punto 5. In seguito rimuovere l'asta e continuare a girare il dato avvitandolo verso la base. Per sorrare il dato saldamente contro la base, reinserire l'asta metallica in uno del quattro fori per fermare il piedino e ruotare il dato con le dita fino in fondo. Ripetere l'operazione per agli piedino.

Una volta che i piedini sono bloccati in posizione, è necessario montare gli stabilizzatori per minimizzazione il rischio che i diffusore venga accidentamente urtato e fatto cadere. Lo stabilizzato deve essere fatto passare attraverso la base e abbassato in posizione utilizzando l'attrezzo T45 per rotuire lo stabilizzato in senso orario finché la punta di gomma non poggia sul pavimento.

Lo stabilizzatore non deve essere serrato eccessivamente per evitare che i piedini sono sollevati da terra, riducendo la stabilità e promcompettendo le prestazioni. Una volta che gli stabilizzatori sono stati abbassati in posizione, i capucci sono essere avviti nella parte superiore dello stabilizzatore e serrati delicatamente con l'attrezzo T45, fatto quando non vengono a trovarsi nella cavity della base.

Se il diffusore deve essere riposizionato, i cappucci degli stabilizzatori devono essere rimossi, gli stabilizzatori sollevati e i piedini riportati nella base prima di spostare il prodotto. Per questa operazione, utilizzato l'attrezzo per rimuovere i cappucci degli stabilizzatori rotundoli in senso antario, quindi utilizzare l'attrezzo T45 per sollevare gli stabilizzatori ruc时间段 in senso antario. Una volta sollevati gli stabilizzatori, inseire l'asta di metallo in uno dei quattro fori sul piedino, con l'asta di metallo che mantiene il piedino in posizione, e quando utilizzato le ditta per roture il dato di bloccaggio e rilasciarlo, come indicato supra al punto 2. Successivement continuare a girare il dato in senso antario fino a fine corda per bloccaro asiero dado e piedino. Ora avviate il dato come indicate al punto 3 cosi da far saree il piedino facendolo rientrare nella base. Una volta rientrata la punta, ripositionare il disco sottopunta magnetico sulla piedino (se in precedenza rimsoso) e spostare il diffusore.

Posizionamento

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immediate vicinanza di Cascun difusore presente caratteristica acustiche il più possibile uguali. Ad esempio, se un diffusore si trovato prossimità di una paro spoglia sulla altra si trovva vicino ad una tenda, un mobile o un dilvano, tanto la qualità sonora nel suo insieme, quanto l'imagine stereofonica rischiano di essere comprasse.

Sistemi stereo convenzionali

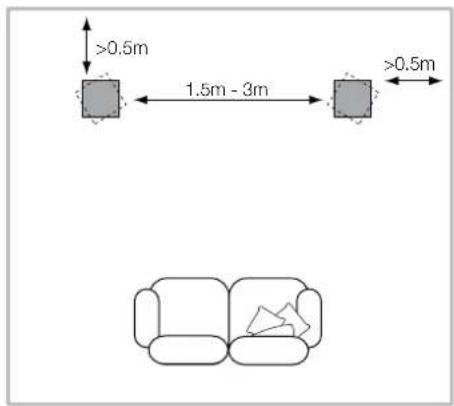

Iniziamente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m edagi angoli di un triangolo equilatori cui verte inferiore e rappresentato dal punto d'ascolto. I diffusori devono essere collocati alla distanza di almeno mezzo metro alla parete posteriore e dalle eventuali pareti laterali (vedere figura qui sopra).

Se i diffusori vengono utilizzati come canali frontali in unsystema home theatre, essi dovrebbero esesse positazioni piui vicini tra loro rispetto ad un systema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video auita a mantenenere l'immagine sonora in scala con le proporzioni di quanto osservato visamente. Come negli impianti stereo, anche in quello caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sua parte di fondo, sulla quale laterale.

3. Collegamenti

Infortante awertenza di sicurezza

1. collegamenti devono essere eseguiti non l'aparocchiatura audio sponta. Quando sutilizzano apparentecchiate audio durante il normale funzionamento, tocare i terminali dei difusori non isolati o il cabaggio cui causare una sensazione spaciale.

I morsetti dei diffusori 801 D4, 802 D4 e 803 D4 accettano cavi con svariate terminazioni: spinotti a banana da 4mm forcella da 6mm e 8mm oppure cavi spellati fino a 4mm di diametro.

Inportante avverenza di sicurezza

in Icini Paesi, in particolare in Europa,
Iuso e spinotti a banana da 4 mm viene
considerato potenzialmente pericoloso, perché
potrebbero essere insoriti nei forn di preso elettriche non
protette. Per soddisfare le normative di sicurezza europee CENELEC, I forn da 4 mm sui morsetti sono ostruti da
elemonti in plastica. So si utilizzato i diffusiori in un Paese dove e in vigore tale normativa, assicurarsi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericolto. Volendo utilizzato del connettori a banana, è possibile togliere i connettori in plastica.

Chiedere consiglio al vostro rivenditore per scegliere un cavo per alltoparanti adatto. Mantenere la sua impedenza totale sulla valore massimo indicate nelle specifiche tecniche del diffusore ed utilizzare un cavo a bassa induttanza per evitare attenuazioni alle alte frequenze.

1. Regolazione fine e rodaggio

Sul retro di ciascun diffusore sono presenti due coppie di morsetti che consentono il collegamento in bi-wiring (figure in alto a sinistra). Per le connessioni tramite un unico cavo, vengono forniti dei cavetti con terminazioni a banana da un lato e a forcella dall'alto per unire tra loro con un ponticello i morsetti della stessa polarità. Il collegamento in bi-wiring di solito migliorara la risoluzione del dettagi a bassi livelli.

Assicurarsi che i terminali positivi dei diffusori (con fascia di colore rosso) siano collegati ai corrispondenti terminali positivi dell'amplificatore e sono i terminali negativi del diffusore (con fascia di colore nero) a quelli negativi dell'amplificatore. Un collegamento errato non crea danni, ma dara origine ad una scadente immagine stereo e ad un'insufficiente gamma bassa. Avvitare sempre fino in fondo i capucci dei morsetti per prevenire fastidiosi rumori durante il funzionamento del diffusore.

Prima procedere con la regolazione fine, assicurarsi che tutti i collegamenti dell'impianto siano corretti e stabili.

Allontanando i diffusori delle pareti generalmente si riduce il livello dei bassi. Un maggior spazio cietro adesso incrementa poi la sensazione di profondità della scena acustica. Al contrario avvivinando i diffusori alle pareti la gamma Bassa viene rinforzata.

Se il basso appare irregolare, ciè è generalmente dovuto all'eccattazione dei modi di risonanza dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascollo possono essere grande influenza su comequeste risonanzi alterano il suono. Provarre ad esempio a cambiare posizione d'ascollo collocando i diffusori a ridosso di una parete diversa. Anche la presenza e la posizione di granidi mobili cui infuire significativamente sui modi di risonanza del locale.

Se l'imagine sonora non risulta correttamente focalizzata al centro, provare a posizionario i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più avanti rispetto alla posizione d'ascollo.

Se il suo non fosse troppo aspro, un aumento della quantità di tessuti nel locale (ad esempio utilizzando tendaggi più pesanti) cui essere d'auto per compensare lo squilatorio. Al contrario, riducendoi, si cui contribuire a ravivare un suo altrimenti spento ed opaco.

Per un ascolto nelle migliori condizioni, rimuovere le griglia a protezione ci midrange e woofer afterrandole ai bordie tirandole delicatamente verso di voi.

Le prestazioni dei diffusori sono variate leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprieta meccaniche. Anche le sospensioni esterne teneranno ad alentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottuali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascomere fino ad una sottimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristica ottimali definite in fase di progettto.

1. Manutenzione

6.Numero di seri e informazioni sulla conformità

I mobili dei diffusori normalmente necessitano solo di essere scopolverati. Raccomandi lo utilizzo del panno fornito in dotazione. Se si preferisce utilizzare un prodotto spray per la pulizia, applicarlo sul panno, non direttamente sul mobile. Consiglio altresi di provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressively potrebbero dlanneggiare la finitura del difusore. Non impiegare prodotti abrasivi o contententi acidi, alcali oppure agenti anti-batterici. Non utilizzato alcun prodotto per la pulizia sugli altoparlanti ed evitare anc di toccari, poiche potrebbero venir dlanneggiati.

I diffusori Bowers & Wilkins con finitura in legno naturale, scelto tra i più pregiati e selezionato con cura, sono trattati con una lacca resistente ai raggi ultra-violeti per minimiziarve le variazioni di colore nel tempo. Tuttavia, come tutti i materiali naturali, il legno subisce l'influenza degli agenti esterni, in particolare della luce solare, e puo camiare leggermente colore. Eventuali differenze possono essere compensata esponndo le superfici in ombra alla luce del sole fino a che il colore non risulta uniforme. Questo processo più richiedere diversi gomi e perfino settimane, ma più essere velocizzato utilizzato con caetola una lampada a raggi ultra-violeti. Le superfici in legno andrebbero anche tenute fonte lontane da fonti dirette di calore, come, ad esempio, temosifoni o termoconvertitori ad aria per evitare l'insorgenza di piccole crepe nella venatura del legno.

L'alloggiamento del tweetere caratterizzato da una finitura testurizzata sulla quale, potrebbero restare dei segni superficiali che possono essere eliminati passando il panno di pulizia in dotazione attoxo all'alloggiamento, in corrispondenza della zona testurizzata.

Le superfici rivestite in pelle dell'altoparlante 800 Series Diamond sonozzo essere spolverate con un panno morbido e asciutto. Le macchia sonozzo essere rimosse nella pelle inumidendo un panno in microfibia con acqua tiepida e utilizzando per tamponare la pelle fino a quando non sare pulita. Non strofilare il panno sulla pelle o utilizzato detergenti o prodotti per la pulizia della pelle in quanto potrebbero danneggiare il prodotto.

Nel caso in cui si necessario contattare con il team del servizio clienti in relazione agli atoparlanti 800 Series Diamond, potrebbe essere necessario citare il numero del prodotto finito (Finished Product - FP) e i numero di seriereDescrivono gli atoparlanti. Quei numero possono essere restorati si sull'mballaggio ostimo in cui il prodotto è stato fornitio sua scotto il capuccio terminale del midrange.

Il cappuccio terminale del midrange può essere rimioso posizionando una mano sulla testa del midrange per stabilizzato, e quindi usingo l'altra mano per inseire con attenzione l'estremità a cuneo dell'attrezzo di rimozione tra il cappuccio terminale e il dissipatore di calore.
Ruotare con attenzione l'attrezzo a cuneo per rifasciere il cappuccio terminale; quest'ultimo pudro quindi essere fatto scorrere verso l'alto manually per rivelare i numero di identificazione e le informazioni di conformità.

Note: prestare attenzione a non danneggiare la finitura del capuccio terminale, della testa, del dissipatore di calore e delle parti circostanti durante la rimozione e il rimoTaggio del capuccio.

Il cappuccio terminale più essere rimosamente facendolo scorrere nuovamente sui supporto posteriore della testa, spingendolo delicatamente verso il basso fino alla sua posizione di riposo.
