MANUALE UTENTE WAC2003 LEVELONE

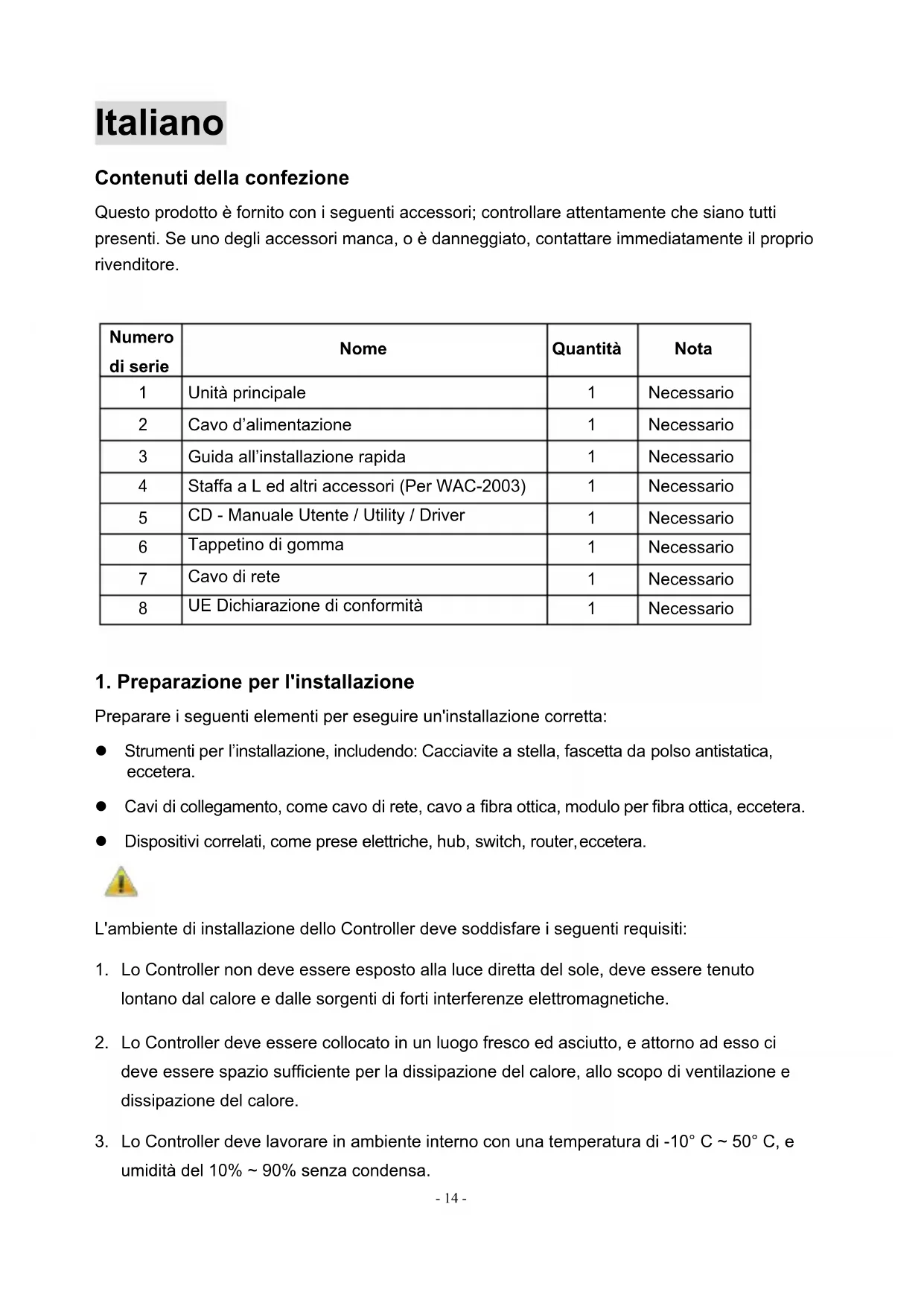

Numero di serie Nome Quantità Nota

Cavo d’alimentazione

Guida all’installazione rapida

Staffa a L ed altri accessori (Per WAC-2003)

CD - Manuale Utente / Utility / Driver

UE Dichiarazione di conformità

1. Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta: l Strumenti per l’installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera. l Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera. l Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera. L'ambiente di installazione dello Controller deve soddisfare i seguenti requisiti:

1. Lo Controller non deve essere esposto alla luce diretta del sole, deve essere tenuto

lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche.

2. Lo Controller deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci

deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.

3. Lo Controller deve lavorare in ambiente interno con una temperatura di -10° C ~ 50° C, e

umidità del 10% ~ 90% senza condensa.- 15 -

2. Attrezzature di installazione

■ Installazione su rack (Per WAC-2003) Installare lo Controller su un rack standard da 19 pollici. La procedura di installazione è la seguente:

Controllare la messa a terra e la stabilità del rack;

Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello Controller, quindi fissarle con le viti fornite in dotazione;

Collocare lo Controller nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;

Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo Controller può essere montato sul rack in modo stabile e orizzontale;

Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello Controller alla presa di corrente. ■ Installazione su piano di lavoro Installare lo Controller su un tavolo. La procedura di installazione è la seguente:

1. Collocare lo Controller appoggiandone il fondo su un piano di lavoro sufficientemente

spazioso, stabile e con corretta messa a terra;

2. Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi

sulla parte inferiore della copertura;

3. Capovolgere lo Controller, e collocarlo in modo stabile sul piano di lavoro;

4. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello

Controller alla presa di corrente.

5. Lo Controller utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a

terra siano normali prima di accendere.

6. Dopo l'accensione, controllare che l'indicatore di alimentazione dello Controller (Power) sia

acceso; in caso affermativo significa che l'alimentatore è collegato correttamente.

7. Non collocare alcun oggetto sopra lo Controller.

3. Accesso al dispositivo

Collegare il cavo di interfaccia RJ-45 di uno Controller ad un computer utilizzando un cavo di rete.

Impostare le proprietà TCP/IP del computer, fare riferimento all’Appendice: Configurazione del computer.

Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.- 16 - 4.Appendice: Configurazione del computer ■ Windows

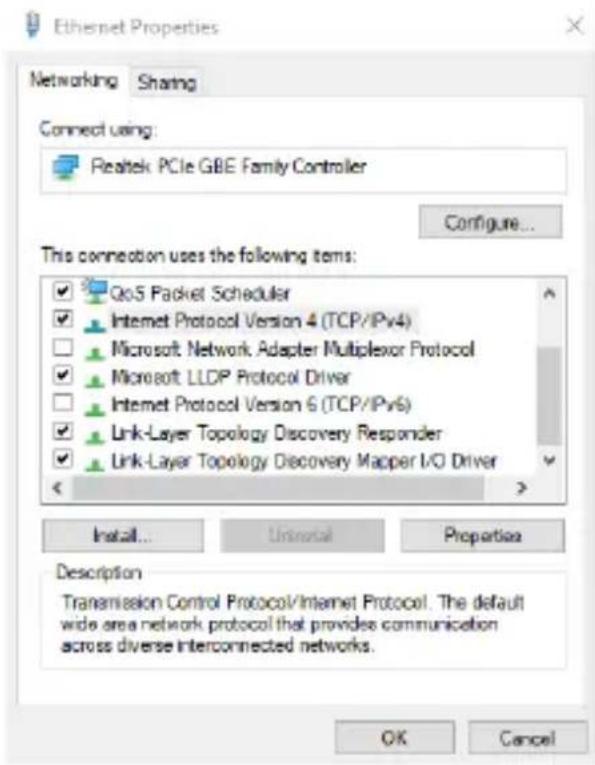

Fare clic su Start —> Pannello di controllo —> Rete e Internet —> Centro connessioni di rete e condivisione —> Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet

Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);

3.Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 ~ 192.168.1.253, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.- 17 -
