WAC2003 - Smart Home LEVELONE - Kostenlose Bedienungsanleitung

Produkttyp	Controller für intelligentes Zuhause
Marke	LevelOne
Modell	WAC2003
Abmessungen (L x B x H)	Ca. 440 x 250 x 44 mm (für 19-Zoll-Rackmontage)
Gewicht	Ca. 2 kg
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch	Max. 30 W
Netzwerkschnittstelle	1 RJ-45 Ethernet-Port 10/100/1000 Mbps
Standard-IP-Adresse	192.168.1.1
Standard-Anmeldedaten	admin / admin
Montageart	19-Zoll-Rack oder Tisch
Betriebstemperatur	-10 °C bis 50 °C
Betriebsfeuchtigkeit	10 % bis 90 % ohne Kondensation
Hauptfunktionen	Zentrale Verwaltung von Smart-Home-Geräten, Konfiguration über Weboberfläche
Mitgeliefertes Zubehör	Netzkabel, RJ-45-Kabel, L-Winkel, Gummifüße, CD-ROM, Schnellstartanleitung
Wartung und Reinigung	Mit einem trockenen Tuch entstauben, Feuchtigkeit und Lösungsmittel vermeiden
Sicherheit	Nicht direktem Sonnenlicht aussetzen, von Wärmequellen und elektromagnetischen Störungen fernhalten
Ersatzteile und Reparatur	Wenden Sie sich für Ersatzteile an Ihren örtlichen Händler
Allgemeine Informationen	Entspricht der EU-Konformitätserklärung

Häufig gestellte Fragen - WAC2003 LEVELONE

Wie installiere ich den WAC2003-Controller in einem Rack?

Befestigen Sie die mitgelieferten L-Winkel an den Seiten des Controllers und schrauben Sie sie dann an die Schienen des Standard-19-Zoll-Racks. Stellen Sie sicher, dass das Rack stabil und geerdet ist. Schließen Sie anschließend das Netzkabel an.

Wie lautet die Standard-IP-Adresse für den Zugriff auf die Controller-Oberfläche?

Die Standard-IP-Adresse ist 192.168.1.1. Öffnen Sie einen Browser und geben Sie diese Adresse in die Adressleiste ein.

Welche sind die Standard-Anmeldedaten des WAC2003?

Der Standard-Benutzername und das Standard-Passwort sind beide admin (in Kleinbuchstaben).

Wie konfiguriere ich den Computer, um sich mit dem Controller zu verbinden?

Weisen Sie Ihrem Computer eine feste IP-Adresse im Bereich 192.168.1.2 bis 192.168.1.253 mit einer Subnetzmaske von 255.255.255.0 zu. Verbinden Sie ein Ethernet-Kabel zwischen Computer und Controller.

Welche Installationsvoraussetzungen gibt es für den WAC2003?

Halten Sie einen Kreuzschlitzschraubendreher, ein Antistatik-Armband, ein Netzwerkkabel und eine Steckdose bereit. Die Umgebung sollte kühl, trocken, vor Sonne und Störquellen geschützt sein.

Kann der Controller auf einem Tisch platziert werden?

Ja, er kann auf einem Tisch installiert werden. Kleben Sie die Gummifüße unter das Gehäuse und stellen Sie es auf eine stabile Oberfläche. Schließen Sie das Netzteil an und prüfen Sie, ob die Anzeige leuchtet.

Welche Versorgungsspannung wird benötigt?

Der Controller arbeitet mit einer Netzspannung von AC 100-240 V, 50/60 Hz. Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerdet ist.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie setze ich den Controller auf die Werkseinstellungen zurück?

Die Anleitung erwähnt kein Reset-Verfahren. Lesen Sie die mitgelieferte CD-ROM oder die LevelOne-Website für detaillierte Anweisungen.

Welches Zubehör ist im Lieferumfang enthalten?

Die Box enthält die Haupteinheit, ein Netzkabel, ein RJ-45-Kabel, einen L-Winkel, eine Schnellstartanleitung, eine CD-ROM, Gummifüße und die EU-Konformitätserklärung.

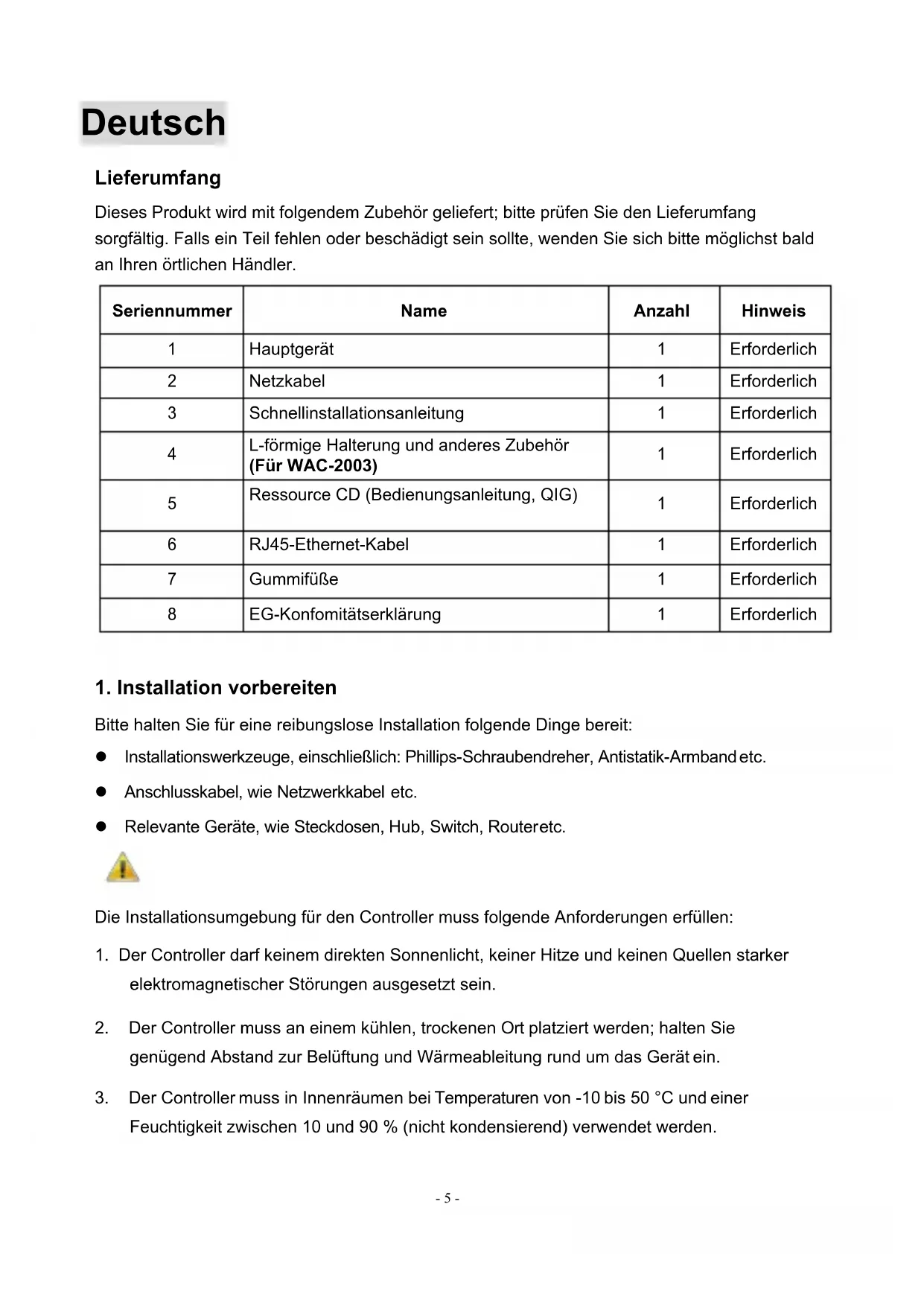

BEDIENUNGSANLEITUNG WAC2003 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Schnellinstallationsanleitung	1	Erforderlich
4	L-förmige Halterung und anderes Zubehör (Für WAC-2003)	1	Erforderlich
5	Ressource CD (Bedienungsanleitung, QIG)	1	Erforderlich
6	RJ45-Ethernet-Kabel	1	Erforderlich
7	Gummifüße	1	Erforderlich
8	EG-Konfomitätserklärung	1	Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

• Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
• Anschlusskabel, wie Netzwerkkabel etc.
  ● Relevante Geräte, wie Steckdosen, Hub, Switch, Routeretc.

Die Installationsumgebung für den Controller muss folgende Anforderungen erfüllen:

1. Der Controller darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
2. Der Controller muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Controller muss in Innenräumen bei Temperaturen von -10 bis 50 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

2. Geräteinstallation

■ In einem Rack (Für WAC-2003)

Installieren Sie den Controller in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

1. Prüfen Sie Erdung und Stabilität des Rack;
2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Controller-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Controller an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Controller stabil horizontal montiert werdenkann;
5. Verbinden Sie den Netzanschluss am Controller über das Netzkabel miteiner Steckdose.

■ Auf einem Arbeitstisch

Installieren Sie den Controller auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

1. Platzieren Sie den Controller mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Controller um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Controller über das Netzkabel miteiner Steckdose.
5. Der Controller arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Controller leuchtet; dies zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
7. Stellen Sie keine schweren Gegenstände auf den Controller.

3. Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Controller über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.

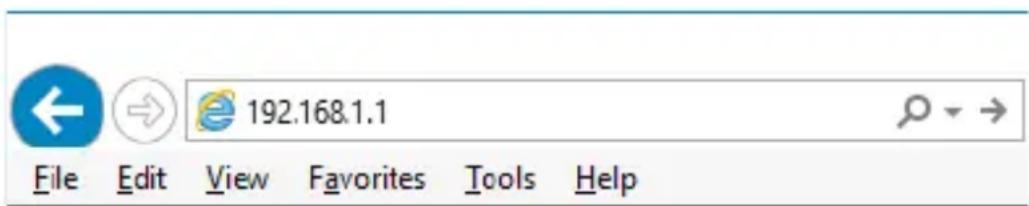

3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin-und das Kennwort „admin-ein, klicken Siedann auf OK.

4. Anhang: Ihren Computer einrichten

Windows

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

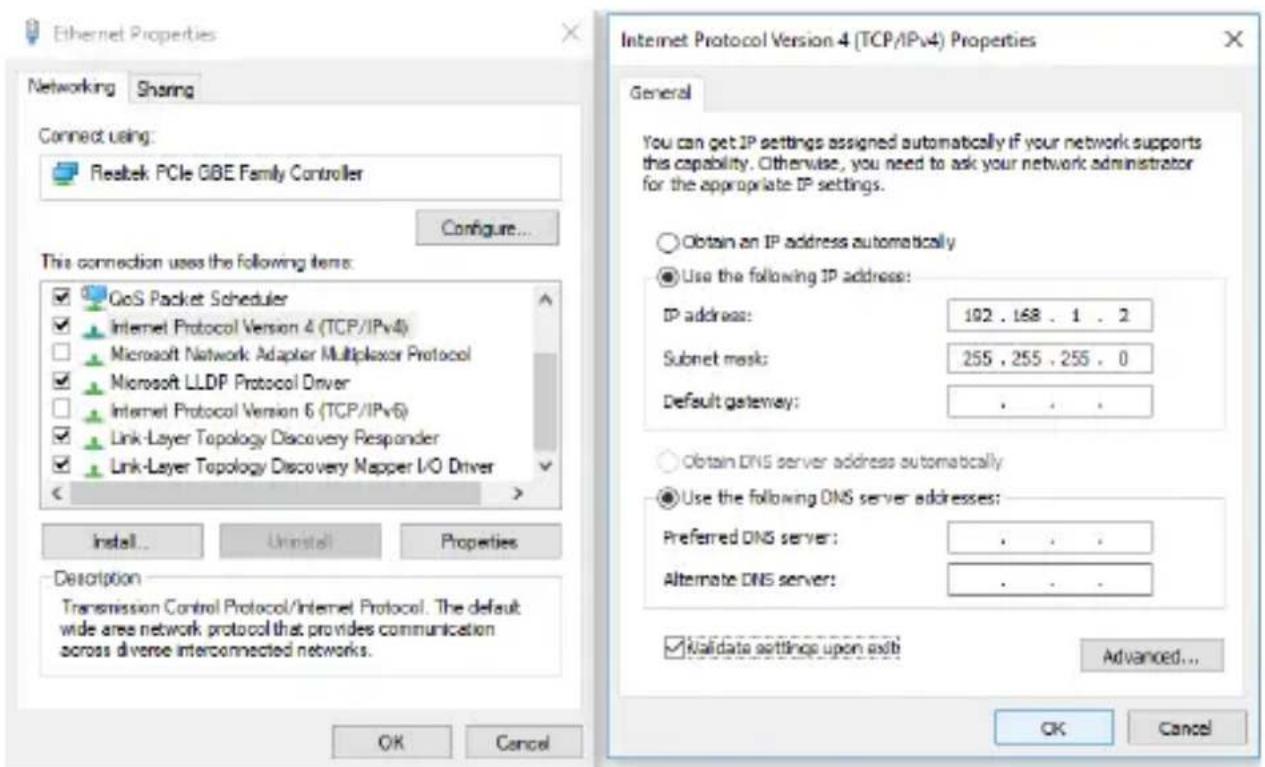

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4)

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.253 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
