GEP2651 - Smart Home LEVELONE - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch für Smart Home
Marke	LevelOne
Modell	GEP2651
Stromversorgung	100-240 V AC, 50/60 Hz
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10% bis 90% nicht kondensierend
Schnittstellen	RJ-45-Ports, Konsolenanschluss (je nach Modell)
Montage	19-Zoll-Rack oder Tischmontage
Verwaltung	Web-Interface und CLI
Standard-Anmeldedaten	Benutzername: admin, Passwort: admin
Standard-IP-Adresse	192.168.1.1
Lieferumfang	Hauptgerät, Netzkabel, Schnellinstallationsanleitung, L-Winkel, CD-ROM, Konsolenkabel (je nach Modell), Gummifüße
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Steckdose mit Erdung verwenden. Von Wärme- und Feuchtigkeitsquellen fernhalten.
Reparierbarkeit	Bei Funktionsstörungen den Händler kontaktieren.

Häufig gestellte Fragen - GEP2651 LEVELONE

Wie installiere ich den LevelOne GEP2651 Switch?

Sie können ihn auf einem Tisch oder in einem 19-Zoll-Rack installieren. Für die Tischmontage stellen Sie den Switch auf eine stabile Oberfläche und kleben Sie die Gummifüße unter das Gehäuse. Für das Rack befestigen Sie die mitgelieferten L-Winkel und schrauben Sie diese in das Rack. Schließen Sie dann das Netzkabel an.

Welche Standard-Anmeldedaten werden für die Verbindung zum Switch verwendet?

Die Standard-Anmeldedaten sind: Benutzername admin und Passwort admin.

Wie lautet die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 192.168.1.1.

Wie konfiguriere ich die IP-Adresse meines Computers, um auf den Switch zuzugreifen?

Gehen Sie unter Windows zu den Netzwerkeinstellungen, ändern Sie die TCP/IP-Eigenschaften Ihrer Netzwerkkarte und legen Sie eine feste IP-Adresse zwischen 192.168.1.2 und 192.168.1.254 fest. Öffnen Sie dann einen Browser und geben Sie http://192.168.1.1 ein.

Was tun, wenn die Strom-LED nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Spannung zwischen 100-240 V AC liegt. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler.

Kann ich den Switch ohne Konsolenanschluss verwenden?

Ja, die Erstkonfiguration kann über die Weboberfläche erfolgen, wenn der Switch eine Standard-IP-Adresse hat. Der Konsolenanschluss wird nur für die Konfiguration über die Befehlszeile benötigt.

Wie montiere ich den Switch in einem Rack?

Befestigen Sie die beiden mitgelieferten L-Winkel mit den Schrauben an den Seiten des Switches. Setzen Sie den Switch in das Rack und schrauben Sie die Winkel in die Führungsschlitze des Racks. Stellen Sie sicher, dass er stabil und waagerecht sitzt.

Welche Kabel werden für die Netzwerkverbindung benötigt?

Verwenden Sie Standard-RJ-45-Netzwerkkabel (Kategorie 5e oder höher), um Ihre Geräte mit dem Switch zu verbinden.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Die Anleitung enthält keine Angaben zu einem Hard-Reset. Konsultieren Sie das Webverwaltungshandbuch für einen Soft-Reset über die Weboberfläche oder CLI.

Wo finde ich das Webverwaltungshandbuch und das CLI-Referenzhandbuch?

Diese sind auf der mitgelieferten CD-ROM enthalten. Sie können sie auch von der LevelOne-Website herunterladen.

BEDIENUNGSANLEITUNG GEP2651 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Schnellinstallationsanleitung	1	Erforderlich
4	L-förmige Halterung und anderes Zubehör	1	Erforderlich
5	Ressource CD (Bedienungsanleitung, QIG)	1	Erforderlich
6	Konsolenkabel (Nicht im Lieferumfang des No Console Port-Modells enthalten)	1	Erforderlich
7	Gummifüße	1	Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

● Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
- Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
● Relevante Geräte, wie Steckdosen, Hub, Switch, Routeretc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 40 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

2. Geräteinstallation

■ In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

1. Prüfen Sie Erdung und Stabilität des Rack;
2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werdenkann;
5. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

■ Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
5. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
7. Stellen Sie keine schweren Gegenstände auf den Switch.

3. Erstkonfiguration durchführen (Für Modell mit Konsolenanschluss)

1. Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.
2. Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.
3. Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

4. Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.
3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin- und das Kennwort „admin-ein, klicken Sie dann auf OK.

5. Anhang: Ihren Computer einrichten

Windows

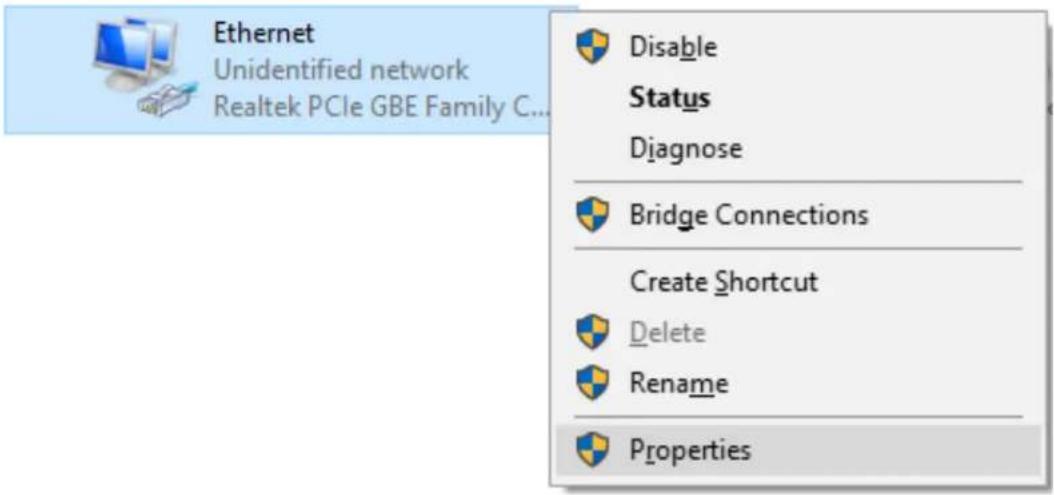

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
