Marke	LevelOne
Modell	GEP2652
Produkttyp	Netzwerk-Switch für intelligentes Zuhause
Stromversorgung	100-240 V AC, 50/60 Hz
Betriebstemperatur	0 °C bis 45 °C
Betriebsfeuchtigkeit	10 % bis 90 % nicht kondensierend
Montage	19-Zoll-Rack oder Tischaufstellung
Verwaltungsschnittstelle	RS-232-Konsolenport (RJ45), Weboberfläche
Standard-IP-Adresse	192.168.1.1
Standard-Benutzername/Passwort	admin / admin
Serielle Portkonfiguration	115200 bps, 8 Datenbits, 1 Stoppbit, keine Parität
Packungsinhalt	Haupteinheit, Netzkabel, Kurzanleitung, L-förmige Halterungen, CD-ROM (Handbuch+Leitfaden), Konsolenkabel, Gummifüße, EU-Konformitätserklärung
Abmessungen (Schätzung)	Ca. 44 x 20 x 4,4 cm (Standard 19-Zoll-Rack 1U)
Gewicht (Schätzung)	Ca. 2,5 kg
Wartung und Reinigung	Vor Reinigung vom Netz trennen; weiches, trockenes Tuch verwenden; keine scheuernden Mittel oder Flüssigkeiten
Sicherheit	An einem trockenen Ort installieren, vor direkter Sonneneinstrahlung geschützt, fern von Wärmequellen und elektromagnetischen Störungen; ordnungsgemäße Erdung sicherstellen
Reparierbarkeit	Ersatzteile über autorisierten Händler erhältlich; bei Reparaturen technischen Support kontaktieren
Garantie	Siehe Händlerbedingungen
Zertifizierungen	EU-Konformitätserklärung enthalten

Häufig gestellte Fragen - GEP2652 LEVELONE

Wie schließe ich den Switch GEP2652 an?

Verwenden Sie das mitgelieferte Netzkabel, um den Netzstecker an eine 100-240 V AC Steckdose anzuschließen. Stellen Sie sicher, dass die Betriebsanzeige leuchtet.

Wie greife ich auf die Konfigurationsoberfläche zu?

Verbinden Sie ein Netzwerkkabel zwischen Ihrem PC und dem Switch. Stellen Sie auf Ihrem PC eine feste IP-Adresse zwischen 192.168.1.2 und 192.168.1.254 ein. Öffnen Sie einen Browser und geben Sie 192.168.1.1 ein. Verwenden Sie den Benutzernamen admin und das Passwort admin.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Die Anleitung erwähnt keinen dedizierten Reset-Knopf. Sie können versuchen, auf die Weboberfläche zuzugreifen und nach der Option zum Wiederherstellen der Werkseinstellungen zu suchen. Andernfalls kontaktieren Sie den LevelOne-Support.

Kann der Switch im Rack montiert werden?

Ja, es ist für ein Standard-19-Zoll-Rack ausgelegt. Verwenden Sie die mitgelieferten L-förmigen Halterungen, um es an den Rackschienen zu befestigen.

Welches Kabel wird für die Konsole verwendet?

Verwenden Sie das mitgelieferte Konsolenkabel (RJ45-RJ45-Seriellkabel oder Adapter). Konfigurieren Sie den seriellen Port mit 115200 bps, 8 Datenbits, 1 Stoppbit, keine Parität.

Wie verbinde ich den Switch mit dem Internet?

Verbinden Sie ein Netzwerkkabel vom WAN-Port Ihres Routers mit einem der Ports des Switches. Konfigurieren Sie den Switch anschließend bei Bedarf über die Weboberfläche.

Die Betriebsanzeige leuchtet nicht, was tun?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Versuchen Sie gegebenenfalls ein anderes Netzkabel. Wenn das Problem weiterhin besteht, kontaktieren Sie den Händler.

Kann der Switch mit PoE-Geräten verwendet werden?

Die Anleitung gibt keine Auskunft über PoE-Funktionalität. Überprüfen Sie die technischen Daten des Modells GEP2652 zur Bestätigung. Gehen Sie standardmäßig davon aus, dass es PoE nicht unterstützt.

Wie reinige ich den Switch?

Trennen Sie vor der Reinigung die Stromversorgung. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine chemischen Reinigungsmittel oder Flüssigkeiten.

Wo finde ich die vollständige Bedienungsanleitung?

Die Kurzanleitung ist im Lieferumfang enthalten. Das vollständige Handbuch ist auf der mitgelieferten CD-ROM verfügbar oder kann auf der LevelOne-Website heruntergeladen werden.

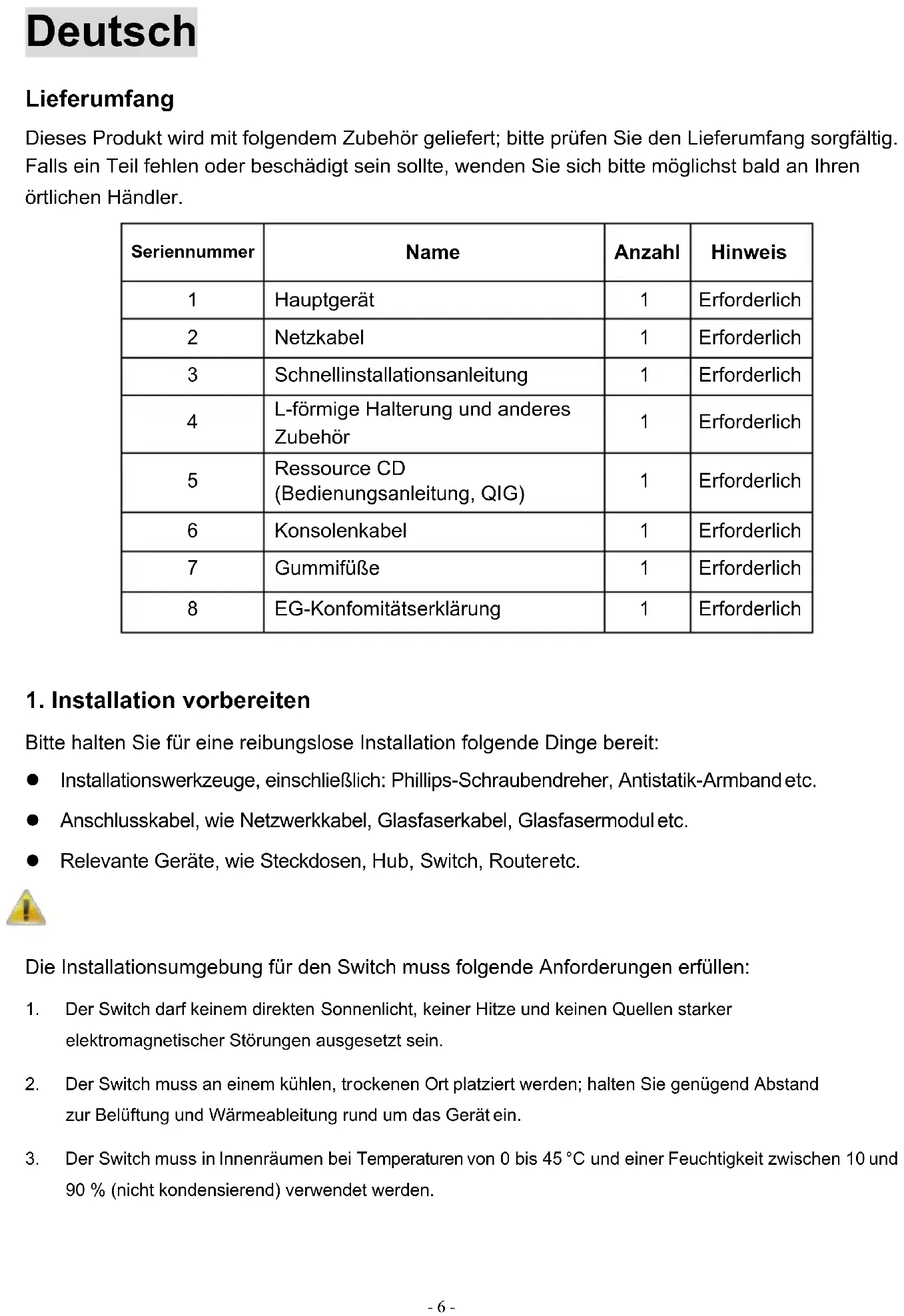

BEDIENUNGSANLEITUNG GEP2652 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Schnellinstallationsanleitung	1	Erforderlich
4	L-förmige Halterung und anderes Zubehör	1	Erforderlich
5	Ressource CD (Bedienungsanleitung, QIG)	1	Erforderlich
6	Konsolenkabel	1	Erforderlich
7	Gummifüße	1	Erforderlich
8	EG-Konfomitätserklärung	1	Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

● Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
- Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
● Relevante Geräte, wie Steckdosen, Hub, Switch, Routeretc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 45 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

2. Geräteinstallation

In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

1. Prüfen Sie Erdung und Stabilität des Rack;
2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werdenkann;
5. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

■ Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
5. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
7. Stellen Sie keine schweren Gegenstände auf den Switch.

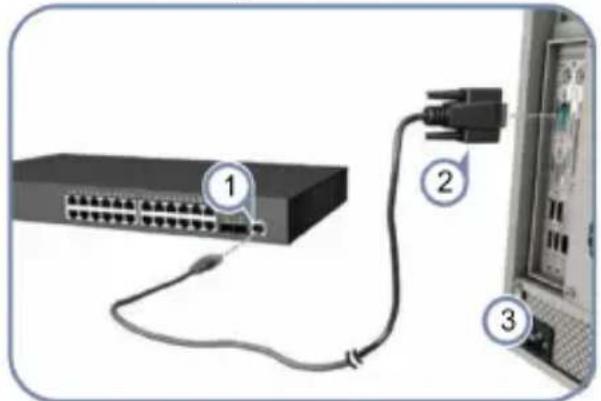

3. Erstkonfiguration durchführen

1. Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.
2. Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.
3. Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

4. Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.

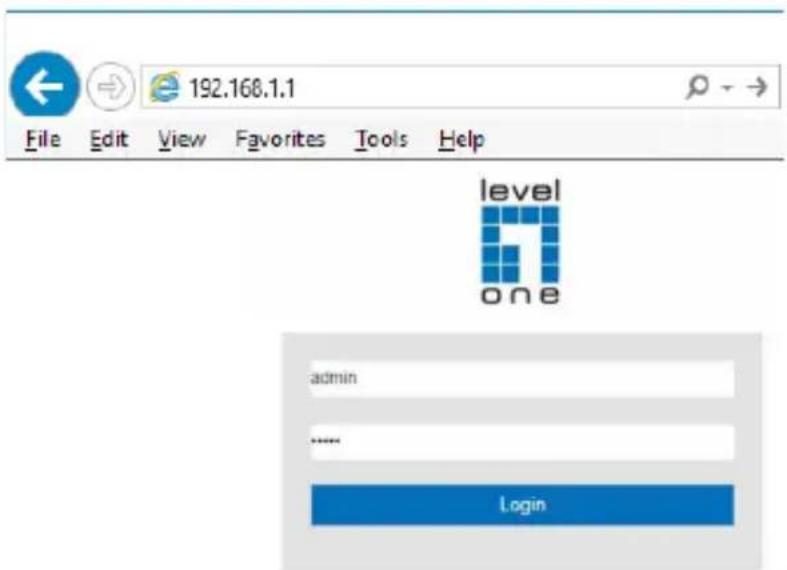

3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin- und das Kennwort „admin-ein, klicken Sie dann auf OK.

5. Anhang: Ihren Computer einrichten

Windows

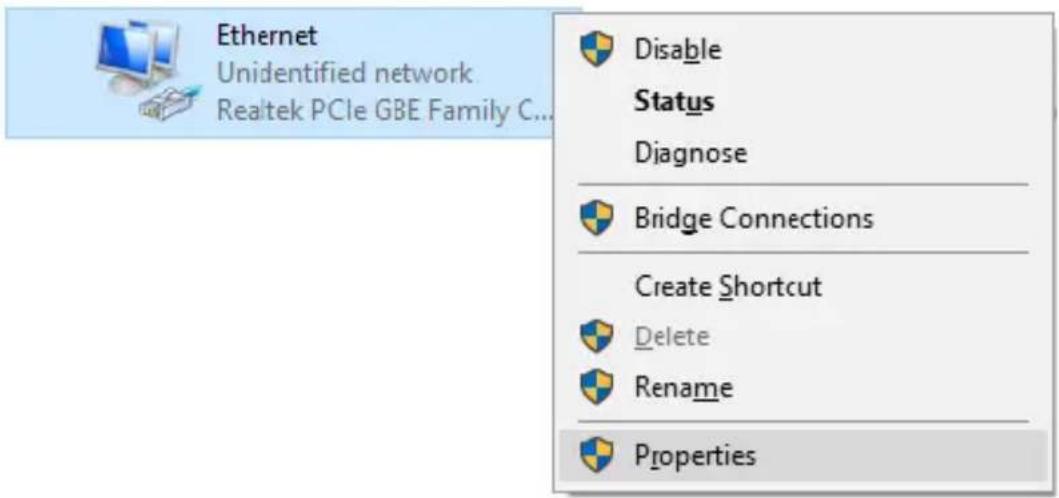

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
