MANUALE UTENTE GEP2652 LEVELONE

Numero di serie Nome Quantità Nota

Cavo d’alimentazione

Guida all’installazione rapida

Staffa a L ed altri accessori

CD - Manuale Utente / Utility / Driver

Dichiarazione di conformità UE

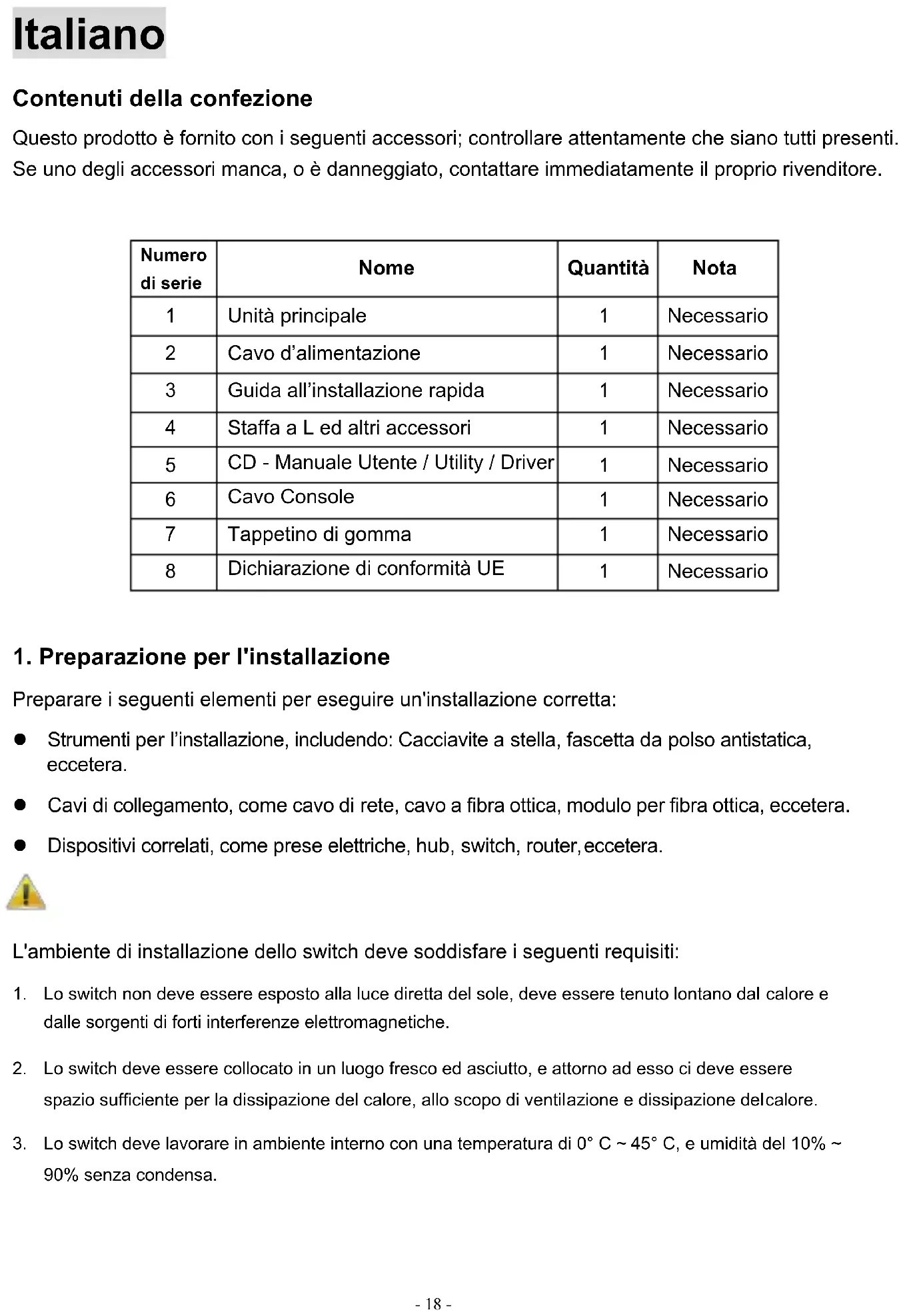

1. Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta: l Strumenti per l’installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera. l Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera. l Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera. L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:

1. Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e

dalle sorgenti di forti interferenze elettromagnetiche.

2. Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere

spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.

3. Lo switch deve lavorare in ambiente interno con una temperatura di 0° C ~ 45° C, e umidità del 10% ~

90% senza condensa.- 19 -

2. Attrezzature di installazione

■ Installazione su rack Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:

Controllare la messa a terra e la stabilità del rack;

Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione;

Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;

Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;

Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente. ■ Installazione su piano di lavoro Installare lo switch su un tavolo. La procedura di installazione è la seguente:

1. Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso,

stabile e con corretta messa a terra;

2. Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla

parte inferiore della copertura;

3. Capovolgere lo switch, e collocarlo in modo stabile sul piano di lavoro;

4. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch

alla presa di corrente.

5. Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a

terra siano normali prima di accendere.

6. Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in

caso affermativo significa che l'alimentatore è collegato correttamente.

7. Non collocare alcun oggetto sopra lo switch.- 20 -

3. Eseguire la configurazione iniziale

1. Collegare un PC alla porta della console dello switch utilizzando il cavo della console incluso.

2. Configurare la porta seriale del PC: 115200 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di

dati e nessun controllo di flusso.

3. Accedere alla CLI utilizzando le impostazioni predefinite: Nome utente "admin" e password

4. Accesso al dispositivo

Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.

Impostare le proprietà TCP/IP del computer, fare riferimento all’Appendice: Configurazione del computer.

Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK. Nota: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.- 21 - 5.Appendice: Configurazione del computer ■ Windows

Fare clic su Start —> Pannello di controllo —> Rete e Internet —> Centro connessioni di rete e condivisione —> Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet

Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);
