Tipo di prodotto	Switch di rete gestito per casa intelligente
Marchio	LevelOne
Modello	IGP1061
Dimensioni (circa)	100 x 75 x 30 mm
Peso (circa)	300 g
Alimentazione	Morsettiera a 5 pin, alimentazione esterna non inclusa
Consumo elettrico	≤ 10 W
Interfacce	1 porta console (a seconda del modello), 1 porta RJ-45
Gestione	CLI (38400 bps) e interfaccia Web (192.168.1.1 predefinito)
Protocolli supportati	IPv4, VLAN, QoS, IGMP, ecc.
Temperatura di funzionamento	0°C a 50°C
Umidità di funzionamento	10% a 90% senza condensa
Montaggio	Guida DIN (kit incluso)
Contenuto della confezione	Unità principale, guida rapida all'installazione, dichiarazione di conformità, kit di montaggio su guida DIN, cavo console (a seconda del modello)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Installazione consigliata da un professionista. Scollegare prima della manutenzione.
Ricambi e riparabilità	Contattare il servizio post-vendita LevelOne. Nessun ricambio disponibile per l'utente.
Informazioni generali	Categoria Casa intelligente. Manuale disponibile in più lingue.

Domande frequenti - IGP1061 LEVELONE

Come collegare l'alimentazione all'IGP1061?

Utilizzare la morsettiera a 5 pin fornita. Collegare i fili su P1+/P1- o P2+/P2-, quindi collegare il filo di terra alla vite di terra. Ricollegare la morsettiera all'unità.

Quali sono gli indirizzi IP predefiniti per l'interfaccia web?

L'indirizzo IP predefinito è 192.168.1.1. Il nome utente e la password predefiniti sono admin.

Come configurare il mio computer per accedere all'interfaccia web?

Impostare l'indirizzo IP del computer tra 192.168.1.2 e 192.168.1.253 (su Windows, tramite Pannello di controllo > Rete > TCP/IPv4).

Quali cavi sono necessari per la connessione iniziale?

Un cavo RJ-45 standard per l'interfaccia di rete, ed eventualmente un cavo console (fornito a seconda del modello) per la configurazione CLI.

Lo switch supporta PoE?

No, l'IGP1061 non è uno switch PoE. L'alimentazione avviene tramite la morsettiera.

Come ripristinare lo switch alle impostazioni di fabbrica?

Tenere premuto il pulsante di reset (se presente) per circa 10 secondi finché i LED lampeggiano. Consultare la guida di gestione Web per maggiori dettagli.

Posso montare il dispositivo su una guida DIN?

Sì, il kit di montaggio su guida DIN è incluso nella confezione. Seguire le istruzioni della guida rapida all'installazione.

Cosa fare se ho dimenticato la password di amministrazione?

Un ripristino hardware (reset) ripristinerà le credenziali predefinite (admin/admin). Attenzione, cancella tutta la configurazione.

Come aggiornare il firmware dell'IGP1061?

Accedere all'interfaccia Web, andare alla sezione Manutenzione o Amministrazione, quindi scaricare il file del firmware dal sito LevelOne.

Qual è la garanzia di questo dispositivo?

LevelOne offre una garanzia standard di 2 anni. Contattare il rivenditore per i dettagli.

MANUALE UTENTE IGP1061 LEVELONE

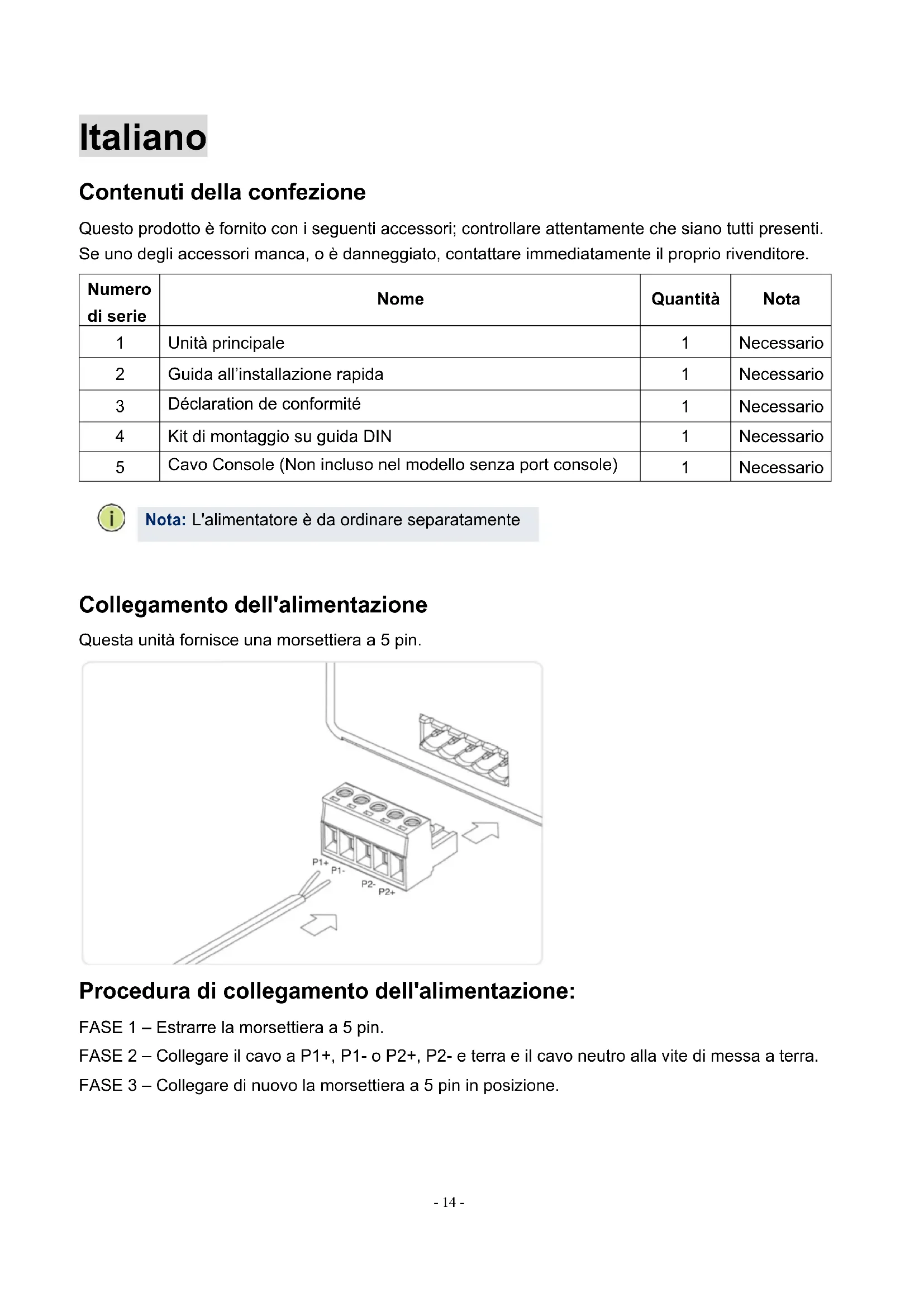

Contenuiti della confezione

Questo prodotto è fornito con i seguenti accessori; controllare attendamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediamente il proprio rivenditore.

Numero di serie	Nome	Quantità	Nota
1	Unità principale	1	Necessario
2	Guida all'installazione rapida	1	Necessario
3	Déclaration de conformità	1	Necessario
4	Kit di montaggio su guida DIN	1	Necessario
5	Cavo Console (Non incluso nel modello alla port console)	1	Necessario

Nota: L'alimentatore è da ordinare separatamente

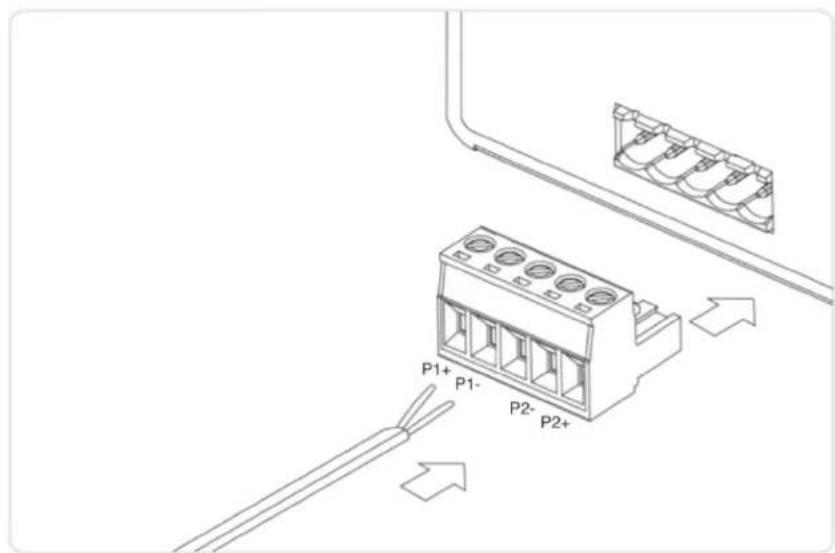

Collegamento dell'alimentazione

Questa unità fornisce una morsettiera a 5 pin.

Procedura di collegamento dell'alimentazione:

FASE 1 - Estrarre la morsettiera a 5 pin.

FASE 2 - Collegare il cavo a P1+, P1- o P2+, P2- e terra e il cavo neutro alla vite di messa a terra.

FASE 3 - Collegare di nuovo la morsettiera a 5 pin in posizione.

Eseguire la configurazione iniziale (Per modello con porta console)

1. Collegare un PC alla porta della console dello switch utilizzando il cavo della console incluso.
2. Configurare la porta seriale del PC: 38400 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
3. Accedere alla CLI utilizzato le impostazioni predefinite: Nome utente "admin" e password "admin".

Note: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.

Accesso al disposativo

1. Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzato un cavo di rete.
2. Impostare le propietà TCP/IP del computer,fare riferimento all'Appendice: Configurazione del computer.
3. Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quando premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e farecqic su OK.

Appendice: Configurazione del computer

Windows

1. Fare cli c su Start Pannello di controlo Rete e Internet Centro connessioni di rete e condivisione Modifica impostazioni sched, fare cli col tasto destro del mouse su Connessione locale e selezionare Propriet

Ethernet

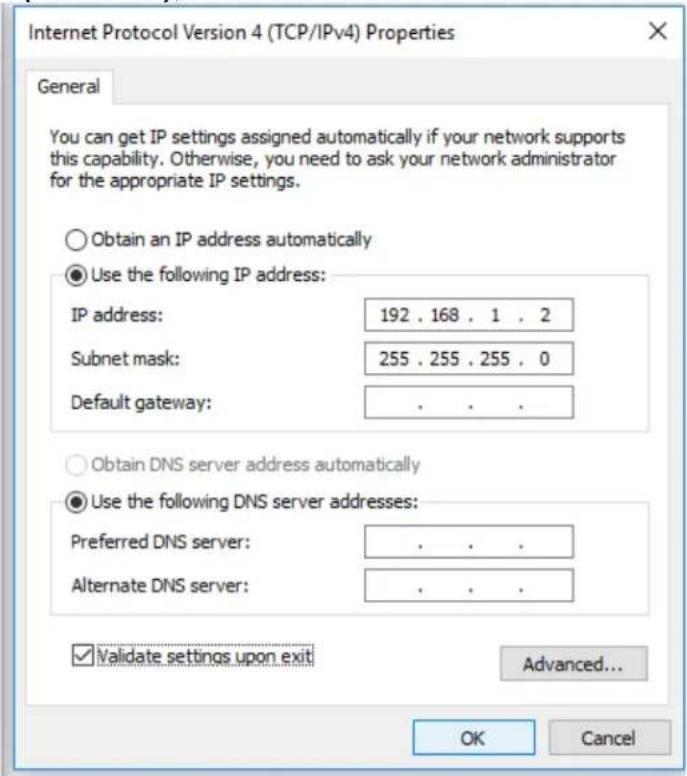

1. Fare doppio cli Su Protocollo Internet 4 (TCP/IPv4);

1. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 ~ 192.168.1.253, fareciesu OK per tornare alla pagina precedente, quandofareclicsu OK.
