Tipo de producto	Conmutador de red gestionado para hogar inteligente
Marca	LevelOne
Modelo	IGP1061
Dimensiones (aprox.)	100 x 75 x 30 mm
Peso (aprox.)	300 g
Alimentación	Regleta de 5 pines, fuente de alimentación externa no incluida
Consumo eléctrico	≤ 10 W
Interfaces	1 puerto de consola (según modelo), 1 puerto RJ-45
Gestión	CLI (38400 bps) e interfaz web (192.168.1.1 por defecto)
Protocolos soportados	IPv4, VLAN, QoS, IGMP, etc.
Temperatura de funcionamiento	0°C a 50°C
Humedad de funcionamiento	10% a 90% sin condensación
Montaje	Riel DIN (kit incluido)
Contenido del embalaje	Unidad principal, guía de instalación rápida, declaración de conformidad, kit de montaje en riel DIN, cable de consola (según modelo)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	Instalación por un profesional recomendada. Desconectar antes del mantenimiento.
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de LevelOne. No hay piezas de repuesto disponibles para el usuario.
Información general	Categoría Hogar inteligente. Manual disponible en varios idiomas.

Preguntas frecuentes - IGP1061 LEVELONE

¿Cómo conectar la alimentación en el IGP1061?

Utilice la regleta de 5 pines incluida. Conecte los cables en P1+/P1- o P2+/P2-, luego conecte el cable de tierra al tornillo de tierra. Vuelva a conectar la regleta a la unidad.

¿Cuáles son las direcciones IP predeterminadas para la interfaz web?

La dirección IP predeterminada es 192.168.1.1. El nombre de usuario y contraseña predeterminados son admin.

¿Cómo configurar mi computadora para acceder a la interfaz web?

Configure la dirección IP de su computadora entre 192.168.1.2 y 192.168.1.253 (en Windows, a través de Panel de control > Red > TCP/IPv4).

¿Qué cables son necesarios para la conexión inicial?

Un cable RJ-45 estándar para la interfaz de red, y eventualmente un cable de consola (incluido según el modelo) para la configuración CLI.

¿El conmutador soporta PoE?

No, el IGP1061 no es un conmutador PoE. La alimentación se realiza a través de la regleta.

¿Cómo restablecer el conmutador a los valores de fábrica?

Mantenga presionado el botón de reset (si está presente) durante aproximadamente 10 segundos hasta que los indicadores parpadeen. Consulte la guía de gestión web para más detalles.

¿Puedo montar el dispositivo en un riel DIN?

Sí, el kit de montaje en riel DIN está incluido en el embalaje. Siga las instrucciones de la guía de instalación rápida.

¿Qué hacer si olvidé la contraseña de administración?

Un restablecimiento físico (reset) restablecerá las credenciales predeterminadas (admin/admin). Atención, esto borra toda la configuración.

¿Cómo actualizar el firmware del IGP1061?

Conéctese a la interfaz web, vaya a la sección Mantenimiento o Administración, luego descargue el archivo de firmware desde el sitio de LevelOne.

¿Cuál es la garantía de este dispositivo?

LevelOne ofrece una garantía estándar de 2 años. Contacte a su distribuidor para los detalles.

MANUAL DE USUARIO IGP1061 LEVELONE

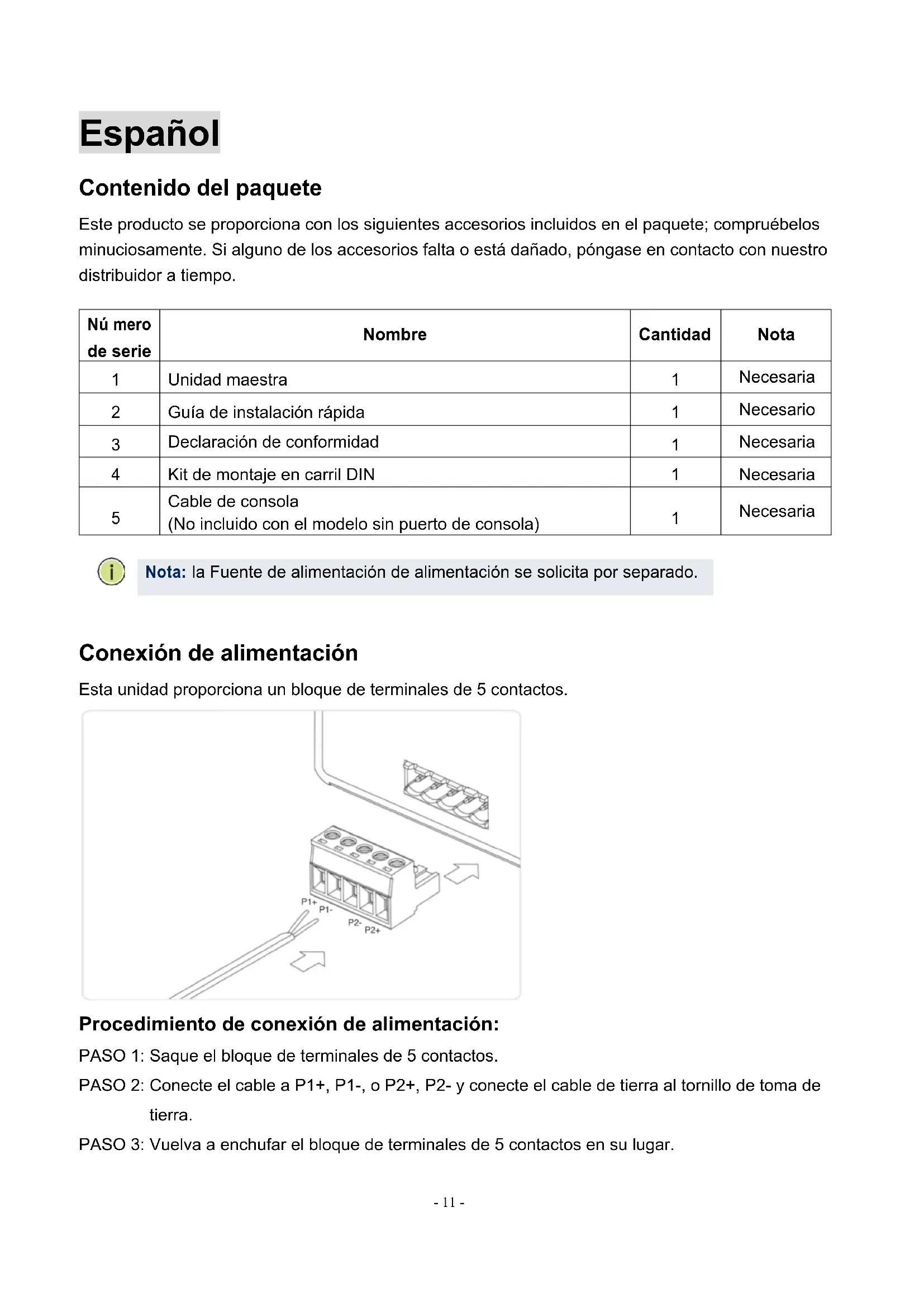

Containido del paquete

Este produit se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si algo de los accesorios falta o está dañado, pángase en contacto con nuestro distribuidor a tiempo.

Nú mero de series	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Guía de instalación<rápida	1	Necesario
3	Declaración de conformidad	1	Necesaria
4	Kit de montaje en carril DIN	1	Necesaria
5	Cable de consola (No incluido con el modelo sin puerto de consola)	1	Necesaria

Nota: la Fuente de alimentacion de alimentacion se solicita por分开.

Conexión de alimentación

Estaunidadproporcionaunbloquede terminalesde5contactos.

Procedimiento de connexion de alimentacion:

PASO 1: Saque el bloque de terminales de 5 contactos.

PASO 2: Conecte el cable a P1+, P1-, o P2+, P2- y conecte el cable de tierra al tornillo de toma de tierra.

PASO 3: Vuelva a enchufar el bloque de terminales de 5 contactos en su lugar.

Realizar la configuración inicial (Para modelo con puerto de consola)

1. Connecte una PC al puerto de la consola del switch utilizing el cable de consola incluido.
2. Configure el puerto série de la PC: 38400 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
3. Inicie sesión en la CLI usingla configuración predeterminada: Nombre de usuario "admin" y contraseña "admin".

Note: Para Obtener más información sobre la configuración del conmutador, consulte la Guía de administración web y la Guía de referencia de CLI.

Iniciar sesión en el equipo

1. Conecte el cable de interfaz RJ-45 de un commutador con un equipo mediante un cable de red.
2. Establishzca las propiedades TCP/IP del equipo. Consulte el Apendice: Configurar el equipo.

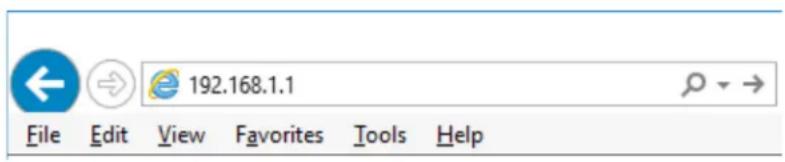

3. Iniciar sesión en el equipo: abra un explorador y writes 192.168.1.1 en la barra de direcciones y, a continuación, presione entrada. En la interfaz de inizio de sesión desplegable, introduzca el nombre de usuario de inizio de sesión de fabrica ("admin"), la contraseña ("admin") y hagablicken ACEPTAR.

Apéndice: Configurar el equipo

Windows

1. Hagablick en Inicio → Panel de control → Redes e Internet → Centro de redes y recursos compatidos → Cambiar configuracion del adaptor, hagablick con el boton derecho en Conexion local y seleccione Propiedades;

Ethernet

1. Establishzca la direccion IP del equipo: la direccion IP del equipo debe ser cualesera de las siguientes direcciones IP disponibles: 192.168.1.2 ~ 192.168.1.253. A continuacion, haga click en ACEPTar para volver a la pagea anterior y, porultimate, haga click en ACEPTar.
