Tipo de producto	Conmutador Ethernet Gigabit (Switch)
Marca	LevelOne
Modelo	GEL1051
Categoría	Hogar inteligente
Dimensiones (aprox.)	200 x 130 x 35 mm
Peso (aprox.)	0.5 kg
Alimentación	CA 100-240 V, 50/60 Hz
Consumo eléctrico	Máx. 10 W
Número de puertos	5 puertos RJ-45 Gigabit Ethernet
Temperatura de funcionamiento	0 °C a 50 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Montaje	Sobre mesa o en rack de 19 pulgadas (soportes L incluidos)
Indicadores luminosos	Alimentación, enlace/actividad por puerto
Gestión	A través de interfaz web (dirección IP predeterminada 192.168.1.1)
Contenido del embalaje	Unidad principal, cable de alimentación, guía rápida, CD-ROM, soportes de montaje
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco, no usar productos abrasivos
Seguridad	Evitar la exposición directa al sol, lejos de fuentes de calor, instalación en un lugar seco
Piezas de repuesto y reparabilidad	Contactar al distribuidor local para accesorios; no hay piezas reparables por el usuario
Normas	Conforme CE, EN55032, EN55024, EN61000

Preguntas frecuentes - GEL1051 LEVELONE

¿Cómo conectar el conmutador GEL1051?

Enchufe el cable de alimentación en el conmutador y en una toma de corriente (100-240 V). Conecte sus dispositivos (ordenadores, enrutador) a los puertos RJ-45 mediante cables de red.

¿Cuál es la dirección IP predeterminada del conmutador?

La dirección IP predeterminada es 192.168.1.1. Para acceder, configure su ordenador con una dirección IP en el rango 192.168.1.2 a 192.168.1.254.

¿Cómo restablecer el conmutador a los ajustes de fábrica?

Mantenga presionado el botón de reinicio (generalmente ubicado en la parte trasera) durante aproximadamente 10 segundos hasta que los indicadores parpadeen. Los ajustes vuelven a los valores predeterminados (IP 192.168.1.1, usuario admin, contraseña admin).

¿Se puede montar el conmutador en un rack?

Sí, viene con dos soportes en forma de L para montaje en un rack estándar de 19 pulgadas. Fije los soportes en los laterales del conmutador, luego atorníllelos en los rieles del rack.

¿Cuáles son las condiciones ambientales recomendadas?

Coloque el conmutador en un lugar fresco y seco, protegido de la luz solar directa y fuentes de calor. La temperatura debe estar entre 0°C y 50°C y la humedad entre 10% y 90% sin condensación.

¿Cómo configurar la dirección IP de mi ordenador para acceder al conmutador?

Vaya a la configuración de red de su ordenador, abra las propiedades de la conexión local, haga doble clic en TCP/IPv4, luego defina una dirección IP fija como 192.168.1.100 con una máscara de subred 255.255.255.0.

¿Qué hacer si el indicador de alimentación no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al conmutador y a una toma de corriente funcional. Pruebe con otro tomacorriente o cable si es posible. Si el problema persiste, contacte al soporte técnico.

¿El conmutador GEL1051 es adecuado para uso en hogar inteligente?

Sí, puede conectar dispositivos domóticos (cajas, cámaras, asistentes de voz) a su red cableada para una mejor estabilidad. No requiere configuración avanzada para un uso simple.

¿Cómo limpiar el conmutador?

Desconecte la alimentación antes de limpiar. Use un paño suave y seco. Nunca use productos líquidos o abrasivos que puedan dañar el dispositivo.

¿Dónde encontrar la guía de instalación completa?

La guía de instalación rápida está incluida en la caja. También puede descargar el manual completo en formato PDF desde el sitio notice-facile.com seleccionando el idioma deseado.

MANUAL DE USUARIO GEL1051 LEVELONE

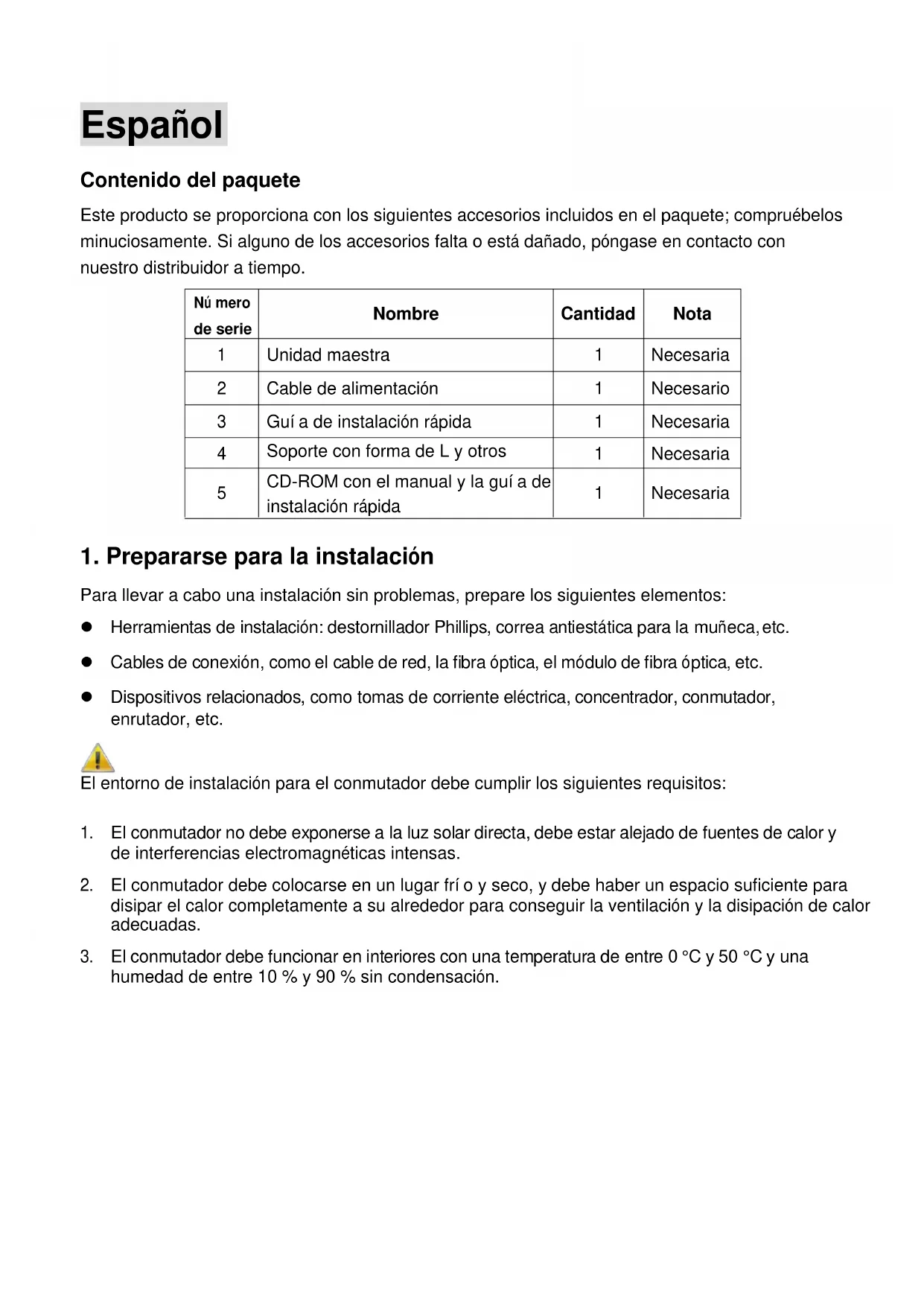

Containido del paquete

Este produit se proportionscna con los seguentes accesos incluidos en el paquete; compruebelos minuciosamente. Si algo n de los accesos falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo.

Número de series	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Cable de alimentación	1	Necesario
3	Guiá de instalación<rápida	1	Necesaria
4	Soporte con forma de L yOthers	1	Necesaria
5	CD-ROM con el manual y la guía de instalación<rápida	1	Necesaria

1. Prepararse para la instalación

Para llvar a cabo una instalacion sin problemas,prepare los seguides elementos:

Herramientos de instalacion: destornillador Phillips, correa antiestatica para la muñeca, etc.
- Cables de connexion, como el cable de red, la fibra optica, el modulo de fibra optica, etc.
Dispositivos relacionados, como tomas de corriente electrica, concentrador, conmutador, enrutador, etc.

El entorno de instalacion para el conmutador debe cumplir los siguientes requisitos:

1. El commutador no debe exponserse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
2. El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio sufiente para disipar el calor Completely a su alrededor para促成 la ventilacion y la disipacion de calor adequadas.
3. El conmutador debe funcionar en interiores con una temperatura de entre 0°C y 50°C y una humedad de entre 10% y 90% sin condensacion.

2. Instalación del equipo

Se instalala en el bastidor

Instale el commutador en un bastidor estandar de 19 pulgadas y siga los pasos de instalacion que se indica a continuacion:

1. Compruebe la toma de tierra y la estabilidad del bastidor;
2. Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutacion y fí jelos con los tornillos incluidos con los accesorios;
3. Coloque el conmutador en la ubicacion adecuada del bastidor y apoyoelo utilizinguna bandeja;
4. Fije los soportes con forma de L en la ranuras de guía fjadas aodos extremos del bastidor para garantizar que el conmutador se pueda montar en dicho bastidor de unaforma estable y horizontal;
5. Utilice un cable de alimentacion para enchufar el conductor de alimentacion delconmutador a la toma de alimentacion.

Instalado en la mesa de trabajo

Instale el conmutador en una mesa de trabajo y siga los pasos de instalacion que se indicate a continuacion:

1. Coloque el conmutador con su parte inferior hacía arriba en una mesa de trabajo suficientemente grande, estable y correctamente connectada a tierra;
2. Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasa respectivamente;
3. Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;
4. Utilice un cable de alimentacion para enchufar el conductor de alimentacion delcommutador a la toma de alimentacion.

1. El commutador utilizes corrente alterna con los values de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra está en buen estado antes de conectarla alimentación.
2. Después de conectar la alimentación, compruebe que el indicator de alimentación del conmutador (Alimentación) está encendido, enuyo caso indica que el suministro electrico está connectado correctamente.
3. No colocque objetivos pesados sobre el conmutador.

3. Iniciar sesión en el equipo

1. Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
2. Establishzca las propiedades TCP/IP del equipo. Consulte el Apendice: Configurar equipo.
3. Iniciar sesión en el equipo: abra un explorador y writes 192.168.1.1 en la barra de direcciones y, a continuación, presione entrada. En la interfaz de inicios de sesión desplegable, introduzca el nombre de usuario de inicios de sesión de fabrica ("admin"), la contraseña ("admin") y hagablick en ACEPTAR.

Apéndice: Configurar el equipo

Windows

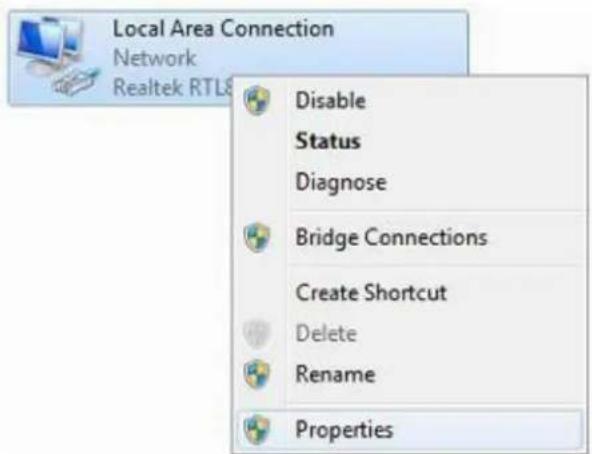

1. Hagablick en Inicio → Panel de control → Redes e Internet → Centro de redes y recursos compatidos → Cambiar configuracion del adaptor, hagablick con el boton derecho en Conexion local y seleccione Propiedades;

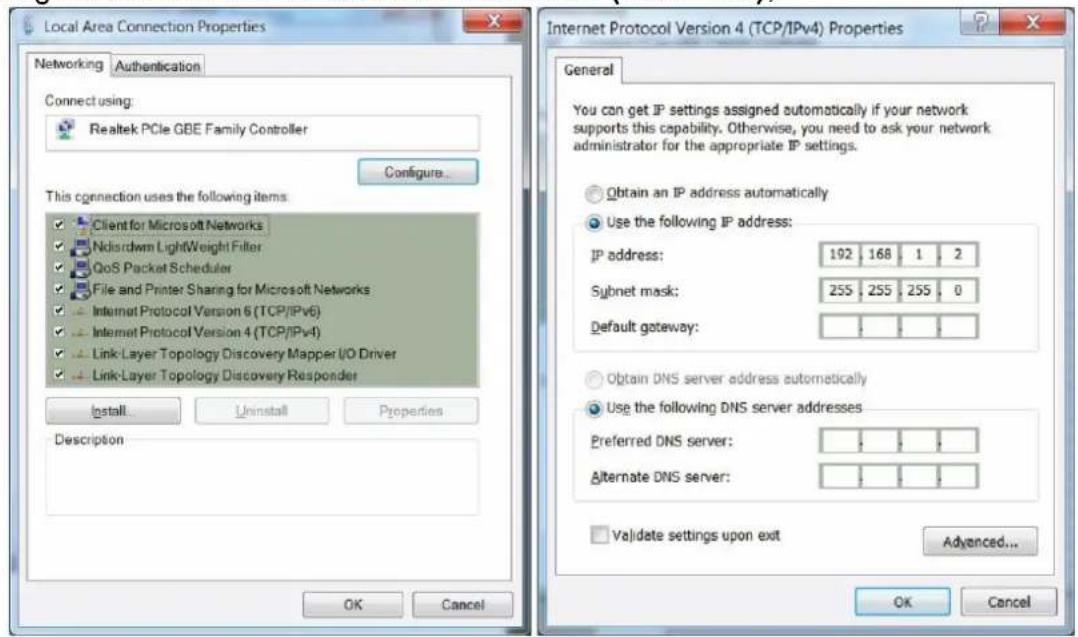

2 Haga doble cli en Protocolo de Internet 4 (TCP/IPv4);

1. Establishzca la direccion IP del equipo: la direccion IP del equipo debe ser cualesera de las seguides direcciones IP disponibles: 192.168.1.2 ~ 192.168.1.254. A continuacion, haga clic en Aceptar para volver a la pagea anterior y, porultimate, haga clic en Aceptar.

Italiano

Instalacao na mesa de trabajo

Anexo: Configurar o computador

Windows

Declaración de Conformidad

El fabricante Digital Data Communications GmbH

Dirección: Hohe Straße 1, 44139 Dortmund, Germany

Declararemandienteestedocumentoqueel producto

Tipo Ethernet switch

Producto GEP-1051/GEL-1051

Marca LevelOne

Cuple con las siguientes directivas:

Directiva EMC 2014/30/EC

El producto cumple asimismo con las siguientes normas:

EN55032:2015 Class A
EN 61000-3-2: 2014 Class A
EN 61000-3-3:2013
EN 55024:2010+A1:2015

Este producto ha sido diseado para su uso solo en interiores.

Lamarca CEcertificaqueeste producto se adecua a las specifications y regulaciones arriba mentionadas.

Este producto es adequado para todos los paf ses de la UE.

Amanda(Shu-Wen) Chen

Name (Full Name)

2018/04/10

Date

Geschäftsführerin

Title/Department

CE
