Tipo di prodotto	Switch Ethernet Gigabit (Switch)
Marca	LevelOne
Modello	GEL1051
Categoria	Casa intelligente
Dimensioni (circa)	200 x 130 x 35 mm
Peso (circa)	0.5 kg
Alimentazione	CA 100-240 V, 50/60 Hz
Consumo elettrico	Max. 10 W
Numero di porte	5 porte RJ-45 Gigabit Ethernet
Temperatura di funzionamento	0 °C a 50 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Montaggio	Da tavolo o su rack 19 pollici (supporti L inclusi)
Indicatori luminosi	Alimentazione, collegamento/attività per porta
Gestione	Tramite interfaccia web (indirizzo IP predefinito 192.168.1.1)
Contenuto della confezione	Unità principale, cavo di alimentazione, guida rapida, CD-ROM, staffe di montaggio
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto, non usare prodotti abrasivi
Sicurezza	Evitare l'esposizione diretta al sole, lontano da fonti di calore, installazione in un luogo asciutto
Ricambi e riparabilità	Contattare il rivenditore locale per gli accessori; nessuna parte riparabile dall'utente
Norme	Conforme CE, EN55032, EN55024, EN61000

Domande frequenti - GEL1051 LEVELONE

Come collegare lo switch GEL1051?

Collegare il cavo di alimentazione allo switch e a una presa di corrente (100-240 V). Collegare i dispositivi (computer, router) alle porte RJ-45 utilizzando cavi di rete.

Qual è l'indirizzo IP predefinito dello switch?

L'indirizzo IP predefinito è 192.168.1.1. Per accedervi, configurare il computer con un indirizzo IP nell'intervallo 192.168.1.2 - 192.168.1.254.

Come ripristinare lo switch alle impostazioni di fabbrica?

Tenere premuto il pulsante di ripristino (di solito situato sul retro) per circa 10 secondi fino a quando i LED lampeggiano. Le impostazioni tornano ai valori predefiniti (IP 192.168.1.1, username admin, password admin).

Lo switch può essere montato in un rack?

Sì, viene fornito con due staffe a forma di L per il montaggio in un rack standard da 19 pollici. Fissare le staffe ai lati dello switch, quindi avvitarle alle guide del rack.

Quali sono le condizioni ambientali consigliate?

Posizionare lo switch in un luogo fresco e asciutto, lontano dalla luce solare diretta e da fonti di calore. La temperatura deve essere compresa tra 0°C e 50°C e l'umidità tra 10% e 90% senza condensa.

Come configurare l'indirizzo IP del computer per accedere allo switch?

Andare nelle impostazioni di rete del computer, aprire le proprietà della connessione locale, fare doppio clic su TCP/IPv4, quindi impostare un indirizzo IP statico come 192.168.1.100 con subnet mask 255.255.255.0.

Cosa fare se il LED di alimentazione non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato allo switch e a una presa di corrente funzionante. Provare con un'altra presa o un altro cavo se possibile. Se il problema persiste, contattare l'assistenza tecnica.

Lo switch GEL1051 è adatto per uso domestico intelligente?

Sì, può collegare dispositivi domotici (box, telecamere, assistenti vocali) alla rete cablata per una maggiore stabilità. Non richiede configurazioni avanzate per un uso semplice.

Come pulire lo switch?

Scollegare l'alimentazione prima della pulizia. Utilizzare un panno morbido e asciutto. Non usare mai prodotti liquidi o abrasivi che potrebbero danneggiare l'apparecchio.

Dove trovare la guida di installazione completa?

La guida rapida di installazione è inclusa nella confezione. È possibile scaricare il manuale completo in formato PDF dal sito notice-facile.com selezionando la lingua desiderata.

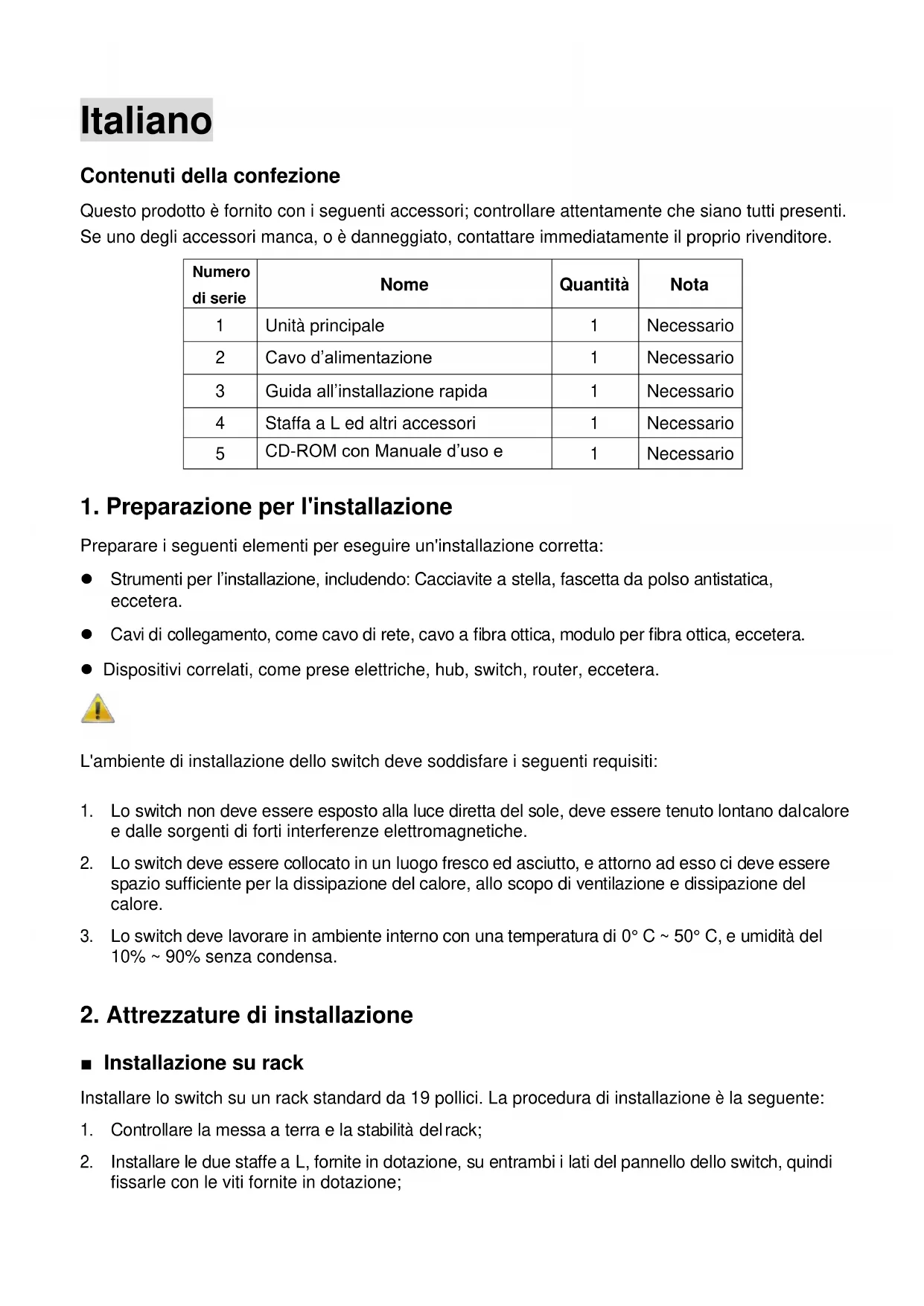

MANUALE UTENTE GEL1051 LEVELONE

Contenuti della confezione

Questo prodotto è fornito con i seguenti accessori; controllare attendamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediamente il proprio rivenditore.

Numero di serie	Nome	Quantità	Nota
1	Unità principale	1	Necessario
2	Cavo d'alimentazione	1	Necessario
3	Guida all'installazione rapida	1	Necessario
4	Staffa a L ed altri accessori	1	Necessario
5	CD-ROM con Manuale d'uso e	1	Necessario

1. Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta:

• Strumenti per l'installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera.
  Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
  Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.

L'ambiente di installatione dello switch deve soddisfare i seguenti requisiti:

1. Lo switch non deve essere esesto alla luce diretta del sole, deve essere tenuto lontano dalcalore e delle sorgenti di forti interferenze elettromagnetiche.
2. Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno adesso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
3. Lo switch deve lavorare in ambiente interno con una temperatura di 0°C 50°C , e umidità del 10% 90% nella condensa.

2. Attrezzature di installatione

Installazione su rack

Installare lo switch su un rack standard da 19 pollici. La procedura di installatione è la seguente:

1. Controllare la messa a terra e la stabilità del rack;

2. Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione;

3. Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;

4. Fissare le staffe a L sulle guide degli alloggi fissati su entrambé le estremità del rack, per assicurare che lo switch più essere montato sul rack in modo stabile e orizzontale;
5. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

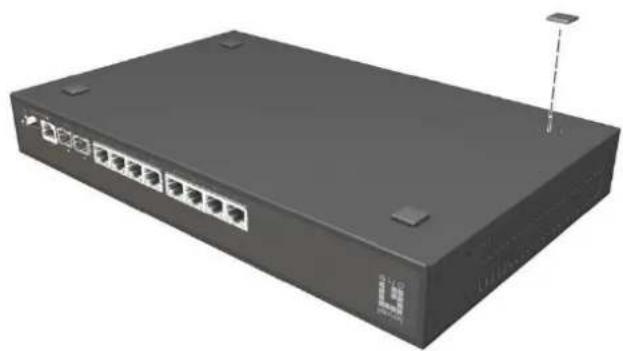

Installazione su piano di lavoro

Installare lo switch su un ravolo. La procedura di installatione è la seguente:

1. Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
2. Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla parte inferiore della copertura;
3. Capovolgere lo switch, e collocarlo in modo stabile sul piano di lavoro;
4. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

1. Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa atterr siano normali prima di accendere.
2. Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sua accesso; in caso affermativo significa che l'alimentatore è collegato correttamente.
3. Non collocare alcun oggetto sopra lo switch.

3. Accesso al disposativo

1. Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzato un cavo di rete.
2. Impostare le propietà TCP/IP del computer,fare riferimento all'Appendice: Configurazione del computer.
3. Accesso al dispositivo: Aprire un browser ed insere 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, insere il nome utente predefinito "admin", la password "admin" e fare clic su OK.

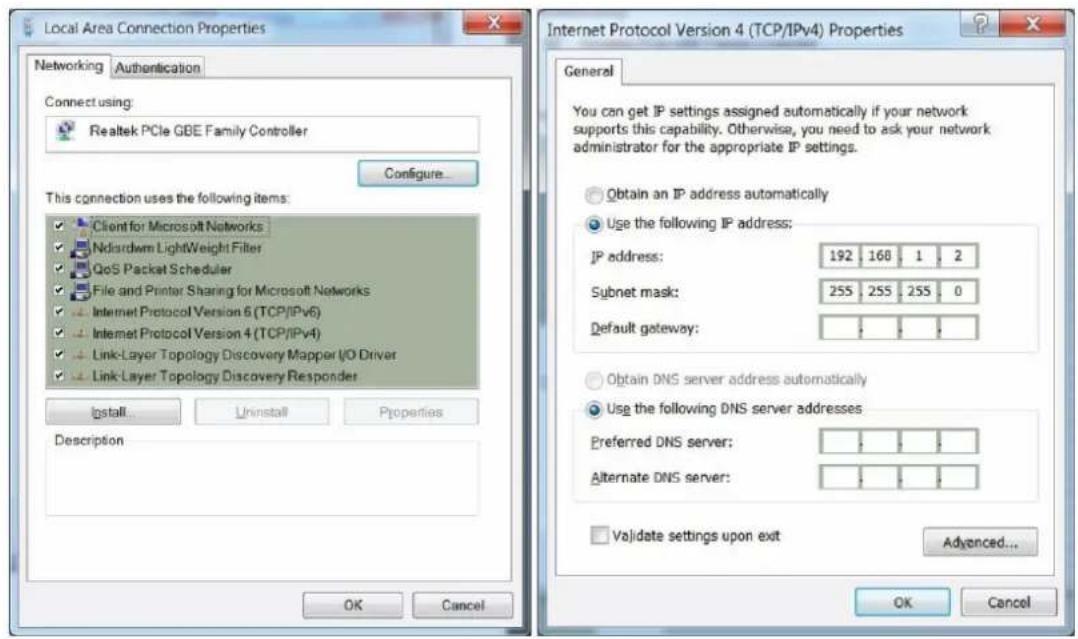

Appendice: Configurazione del computer

Windows

1. Fare cli → Pannello di controllo → Rete e Internet → Centro connessioni di rete e

condivizione → Modifica impostazioni scheda,fareclccoltastodestrolmousu Connessione localee selezionare Proprietà;

1. Fare doppio cliC su Protocollo Internet 4 (TCP/IPv4);

1. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei segunti indirizzi IP liberi 192.168.1.2 ~ 192.168.1.254, fare cig scu OK per tornare alla pagina precedente, quando fare cig scu OK.

Portugues

Dichiarazione di conformità

In fabbricante Digital Data Communications GmbH

Indirizzo Hohe StraBe 1, 44139 Dortmund, Germany

Dichiara qui di seguito che il prodotto

Tipo Ethernet switch

Prodotto GEP-1051/GEL-1051

Nome marca LevelOne

Risulta in conformità a quanto previsto delle seguenti direttive comunitarie:

2014/30/EC

Sono stati applicati i seguenti standard per assicurarne la conformità:

EN55032:2015 Class A
EN 61000-3-2: 2014 Class A
EN 61000-3-3:2013
EN 55024:2010+A1:2015

Il symbolo CE conferma che questo prodotto è conforme ai suddetti standard e regolamentiazioni.

Amanda(Shu-Wen) Chen

Name (Full Name)

2018/04/10

Date

Geschäftsfuhrerin

Title/Department

CE

DECLARATION de Conformidade

O fabricanteDigital Data Communications GmbH

Morada Hohe Straße 1, 44139 Dortmund, Germany

Declaraqueoproduo

Tipo Ethernet switch
