Tipo di prodotto	Switch industriale gestito (Switch industriale)
Marca	LevelOne
Modello	IGP1271
Categoria	Casa intelligente
Dimensioni (circa)	200 x 150 x 45 mm
Peso (circa)	1 kg
Alimentazione	DC 12-48 V tramite morsettiera a 4 poli
Consumo elettrico	12 W (max)
Numero di porte Ethernet	8 porte 10/100/1000 Mbps
Porta console	1 porta RS-232 (cavo console incluso)
Gestione	Web, CLI, console (Telnet/SSH)
Indirizzo IP predefinito	192.168.1.1
Nome utente / Password predefiniti	admin / admin
Temperatura di funzionamento	da -10 °C a 60 °C
Umidità di funzionamento	dal 5% al 95% (senza condensa)
Montaggio	Guida DIN (kit incluso)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Messa a terra tramite vite di terra; protezione contro le sovratensioni
Pezzi di ricambio e riparabilità	Pezzi non disponibili separatamente; contattare il servizio post-vendita
Garanzia	2 anni

Domande frequenti - IGP1271 LEVELONE

Come configurare l'indirizzo IP dell'IGP1271?

Accedi all'interfaccia Web tramite l'indirizzo IP predefinito 192.168.1.1 (il tuo PC deve essere sulla stessa sottorete). Nel menu Rete, modifica l'indirizzo IP statico o attiva DHCP.

Quali sono le credenziali di accesso predefinite?

Il nome utente predefinito è admin e la password è admin. Si consiglia di cambiare la password dopo il primo accesso.

Come collegare l'alimentazione elettrica?

Utilizzare la morsettiera a 4 poli fornita: collegare i fili ai terminali P1+/P1- o P2+/P2- e collegare la terra alla vite di messa a terra. La tensione di ingresso deve essere 12-48 V CC.

Posso gestire lo switch tramite una porta console?

Sì, il modello IGP1271 dispone di una porta console RS-232. Collega un cavo console (incluso) al tuo PC e utilizza un emulatore di terminale (115200 bps, 8N1). Le credenziali predefinite sono admin/admin.

Come ripristinare lo switch alle impostazioni di fabbrica?

Tenere premuto il pulsante Reset (situato sul pannello frontale) per 10 secondi fino a quando i LED lampeggiano. Il dispositivo si riavvierà con le impostazioni predefinite.

Quali tipi di cavi utilizzare per le porte Ethernet?

Utilizzare cavi Cat5e o superiori per velocità Gigabit. Le porte sono compatibili MDI/MDIX automatico, quindi un cavo diritto o incrociato funziona.

Lo switch supporta il montaggio su guida DIN?

Sì, un kit di montaggio su guida DIN è incluso nella confezione. Fissare il supporto sul retro dello switch, quindi agganciarlo sulla guida DIN.

Cosa significano i LED sul pannello frontale?

I LED indicano: Power (alimentazione), Link/Act (connessione e attività) per ciascuna porta e System (stato del sistema). Consultare il manuale per i dettagli.

Qual è la temperatura di funzionamento?

Lo switch funziona da -10 °C a 60 °C. Evitare l'esposizione diretta al sole o a fonti di calore.

Come ottenere il manuale completo o il supporto tecnico?

Scarica il manuale completo in formato PDF da notice-facile.com o dal sito LevelOne. Per supporto, contatta il rivenditore locale o il servizio post-vendita LevelOne.

MANUALE UTENTE IGP1271 LEVELONE

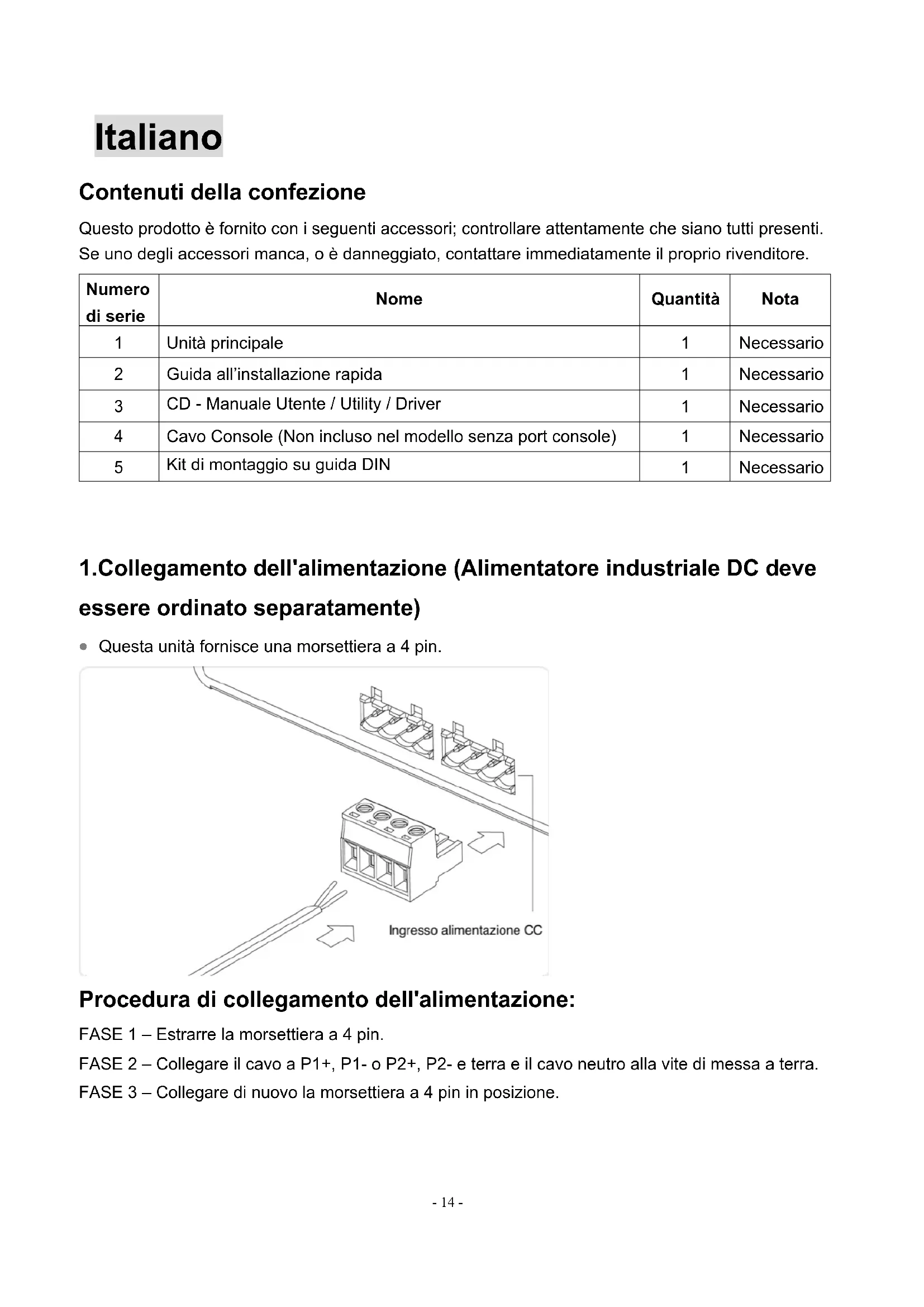

Contenuti della confezione

Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore.

Numero di serie	Nome	Quantità	Nota
1	Unità principale	1	Necessario
2	Guida all’installazione rapida	1	Necessario
3	CD - Manuale Utente / Utility / Driver	1	Necessario
4	Cavo Console (Non incluso nel modello senza port console)	1	Necessario
5	Kit di montaggio su guida DIN	1	Necessario

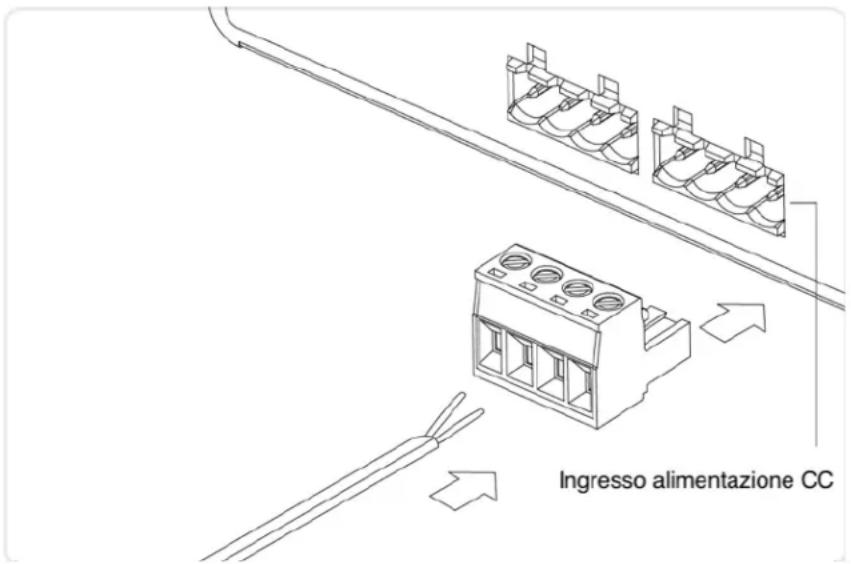

1. Collegamento dell'alimentazione (Alimentatore industriale DC deve essere ordinato separatamente)

- Questa unità fornisce una morsettiera a 4 pin.

Procedura di collegamento dell'alimentazione:

FASE 1 – Estrarre la morsettiera a 4 pin.

FASE 2 – Collegare il cavo a P1+, P1- o P2+, P2- e terra e il cavo neutro alla vite di messa a terra.

FASE 3 – Collegare di nuovo la morsettiera a 4 pin in posizione.

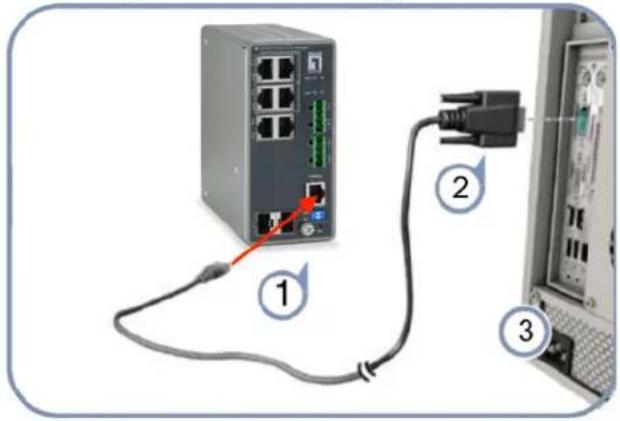

3. Eseguire la configurazione iniziale (Per modello con porta console)

1. Collegare un PC alla porta della console dello switch utilizzando il cavo della console incluso.
2. Configurare la porta seriale del PC: 115200 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
3. Accedere alla CLI utilizzando le impostazioni predefinite: Nome utente "admin" e password "admin".

Nota: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.

4. Accesso al dispositivo

1. Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
2. Impostare le proprietà TCP/IP del computer, fare riferimento all'Appendice: Configurazione del computer.

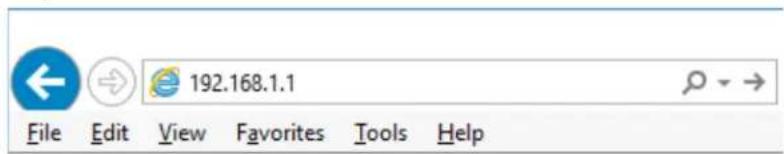

3. Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.

5. Appendice: Configurazione del computer

Windows

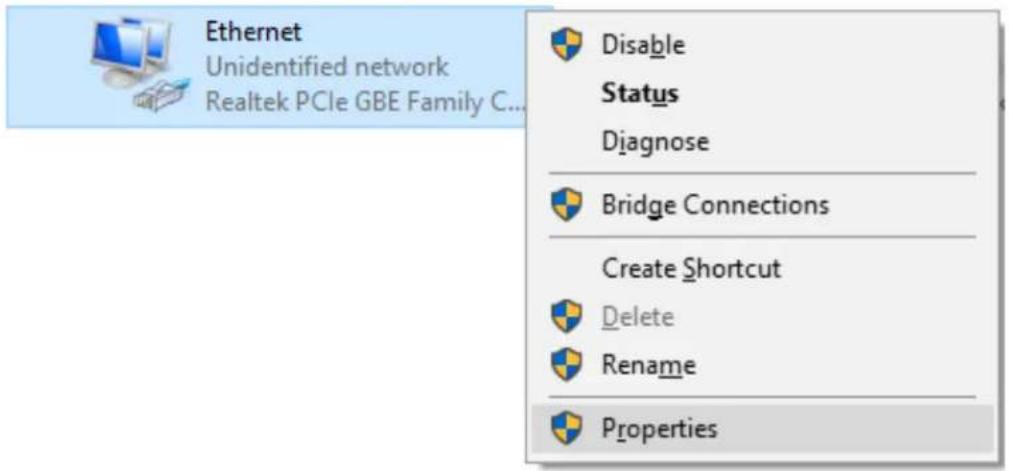

1. Fare clic su Start → Pannello di controllo → Rete e Internet → Centro connessioni di rete e condivisione → Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet

1. Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);

1. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.254, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.
