Produkttyp	Managed Industrial Switch (Industrie-Switch)
Marke	LevelOne
Modell	IGP1271
Kategorie	Smart Home
Abmessungen (ca.)	200 x 150 x 45 mm
Gewicht (ca.)	1 kg
Stromversorgung	DC 12-48 V über 4-polige Klemme
Leistungsaufnahme	12 W (max.)
Anzahl Ethernet-Ports	8 Ports 10/100/1000 Mbit/s
Konsolenport	1 RS-232-Port (Konsolenkabel enthalten)
Verwaltung	Web, CLI, Konsole (Telnet/SSH)
Standard-IP-Adresse	192.168.1.1
Standard-Benutzername / Passwort	admin / admin
Betriebstemperatur	-10 °C bis 60 °C
Betriebsfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Montage	DIN-Schiene (Kit enthalten)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Erdung über Erdungsschraube; Überspannungsschutz
Ersatzteile und Reparierbarkeit	Teile nicht einzeln erhältlich; kontaktieren Sie den Kundendienst
Garantie	2 Jahre

Häufig gestellte Fragen - IGP1271 LEVELONE

Wie konfiguriere ich die IP-Adresse des IGP1271?

Melden Sie sich über die Standard-IP-Adresse 192.168.1.1 an der Weboberfläche an (Ihr PC muss sich im selben Subnetz befinden). Ändern Sie im Menü "Netzwerk" die statische IP-Adresse oder aktivieren Sie DHCP.

Wie lauten die Standard-Anmeldeinformationen?

Der Standard-Benutzername ist admin und das Passwort ist admin. Es wird empfohlen, das Passwort nach der ersten Anmeldung zu ändern.

Wie schließe ich die Stromversorgung an?

Verwenden Sie die mitgelieferte 4-polige Klemme: Schließen Sie die Drähte an die Klemmen P1+/P1- oder P2+/P2- an und verbinden Sie die Erde mit der Erdungsschraube. Die Eingangsspannung muss 12-48 V DC betragen.

Kann ich den Switch über einen Konsolenport verwalten?

Ja, das Modell IGP1271 verfügt über einen RS-232-Konsolenport. Schließen Sie ein Konsolenkabel (enthalten) an Ihren PC an und verwenden Sie einen Terminalemulator (115200 bps, 8N1). Die Standard-Anmeldeinformationen sind admin/admin.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (an der Vorderseite) 10 Sekunden lang gedrückt, bis die LEDs blinken. Das Gerät startet mit den Standardeinstellungen neu.

Welche Kabeltypen werden für die Ethernet-Ports verwendet?

Verwenden Sie Cat5e- oder höhere Kabel für Gigabit-Geschwindigkeiten. Die Ports unterstützen automatisches MDI/MDIX, daher funktionieren sowohl Patch- als auch Crossover-Kabel.

Unterstützt der Switch die Montage auf einer DIN-Schiene?

Ja, ein DIN-Schienen-Montageset ist im Lieferumfang enthalten. Befestigen Sie die Halterung an der Rückseite des Switches und rasten Sie ihn dann auf die DIN-Schiene ein.

Was bedeuten die LEDs an der Vorderseite?

Die LEDs zeigen: Power (Stromversorgung), Link/Act (Verbindung und Aktivität) für jeden Port und System (Systemstatus). Einzelheiten finden Sie im Handbuch.

Was ist die Betriebstemperatur?

Der Switch arbeitet von -10 °C bis 60 °C. Vermeiden Sie direkte Sonneneinstrahlung oder Wärmequellen.

Wie erhalte ich das vollständige Handbuch oder technischen Support?

Laden Sie die vollständige Anleitung im PDF-Format von notice-facile.com oder der LevelOne-Website herunter. Für Support wenden Sie sich an Ihren lokalen Händler oder den LevelOne-Kundendienst.

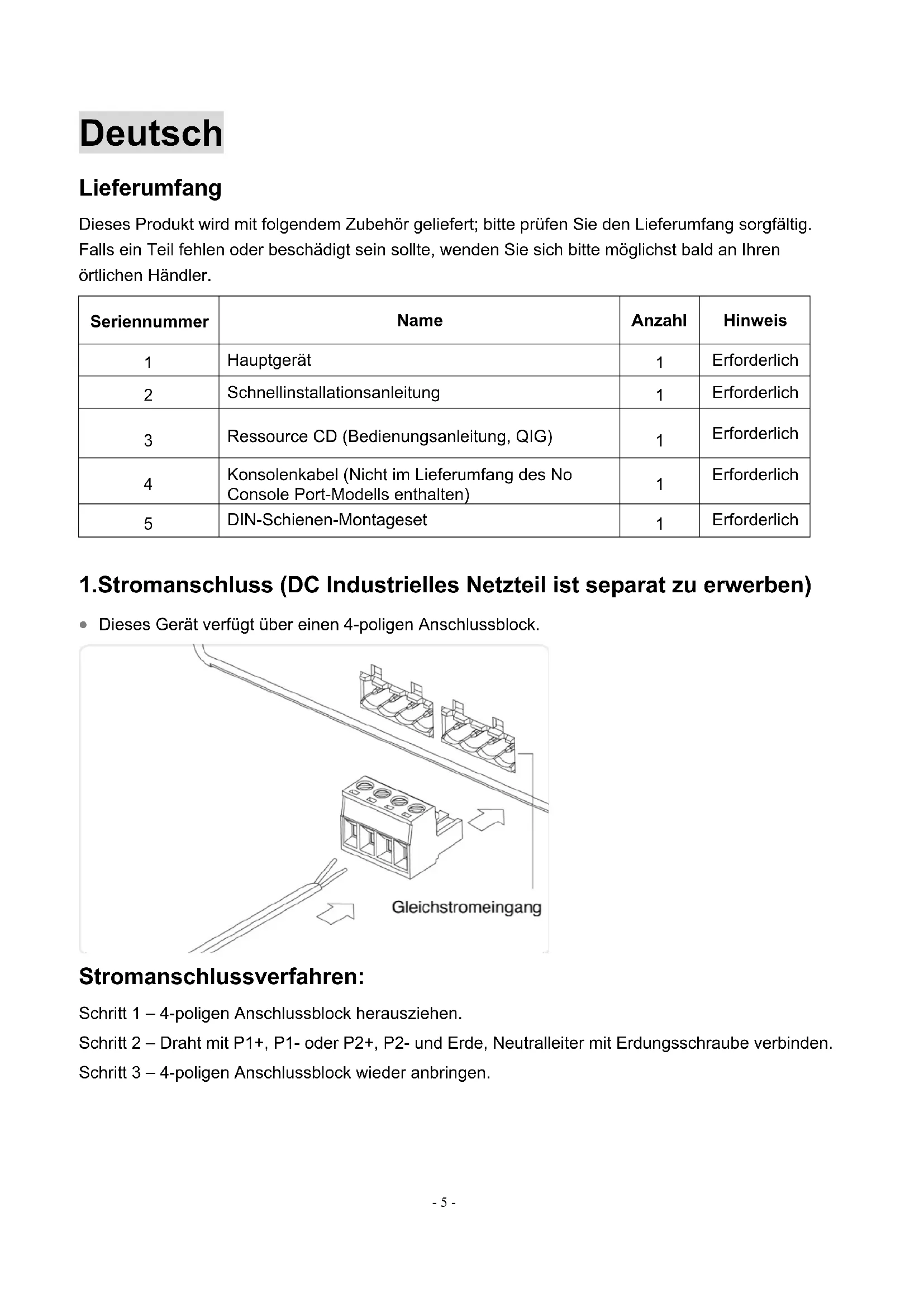

BEDIENUNGSANLEITUNG IGP1271 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Schnellinstallationsanleitung	1	Erforderlich
3	Ressource CD (Bedienungsanleitung, QIG)	1	Erforderlich
4	Konsolenkabel (Nicht im Lieferumfang des No Console Port-Modells enthalten)	1	Erforderlich
5	DIN-Schienen-Montageset	1	Erforderlich

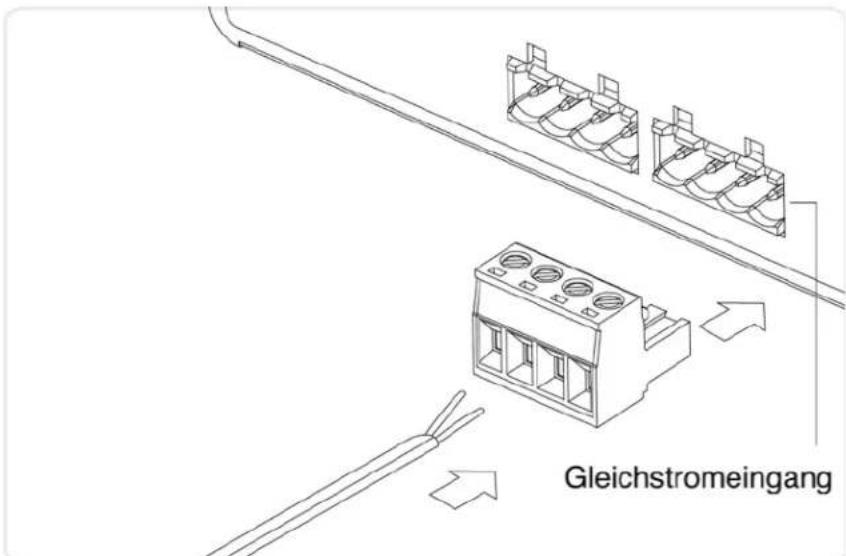

1. Stromanschluss (DC Industrielles Netzteil ist separat zu erwerben)

- Dieses Gerät verfügt über einen 4-poligen Anschlussblock.

Stromanschlussverfahren:

Schritt 1 – 4-poligen Anschlussblock herausziehen.

Schritt 2 – Draht mit P1+, P1- oder P2+, P2- und Erde, Neutralleiter mit Erdungsschraube verbinden.

Schritt 3 – 4-poligen Anschlussblock wieder anbringen.

2. Erstkonfiguration durchführen (Für Modell mit Konsolenanschluss)

1. Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.
2. Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.
3. Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

3.Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.

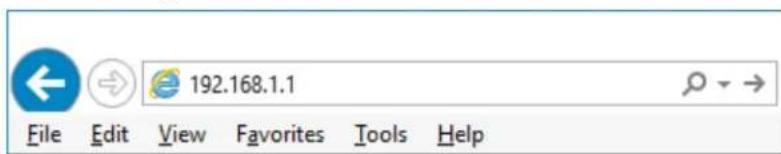

3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin- und das Kennwort „admin-ein, klicken Sie dann auf OK.

4. Anhang: Ihren Computer einrichten

Windows

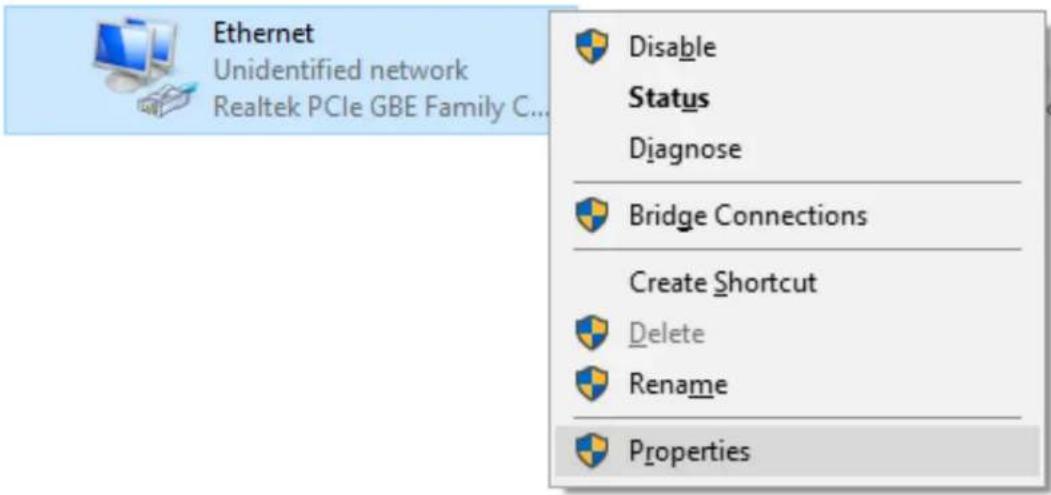

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

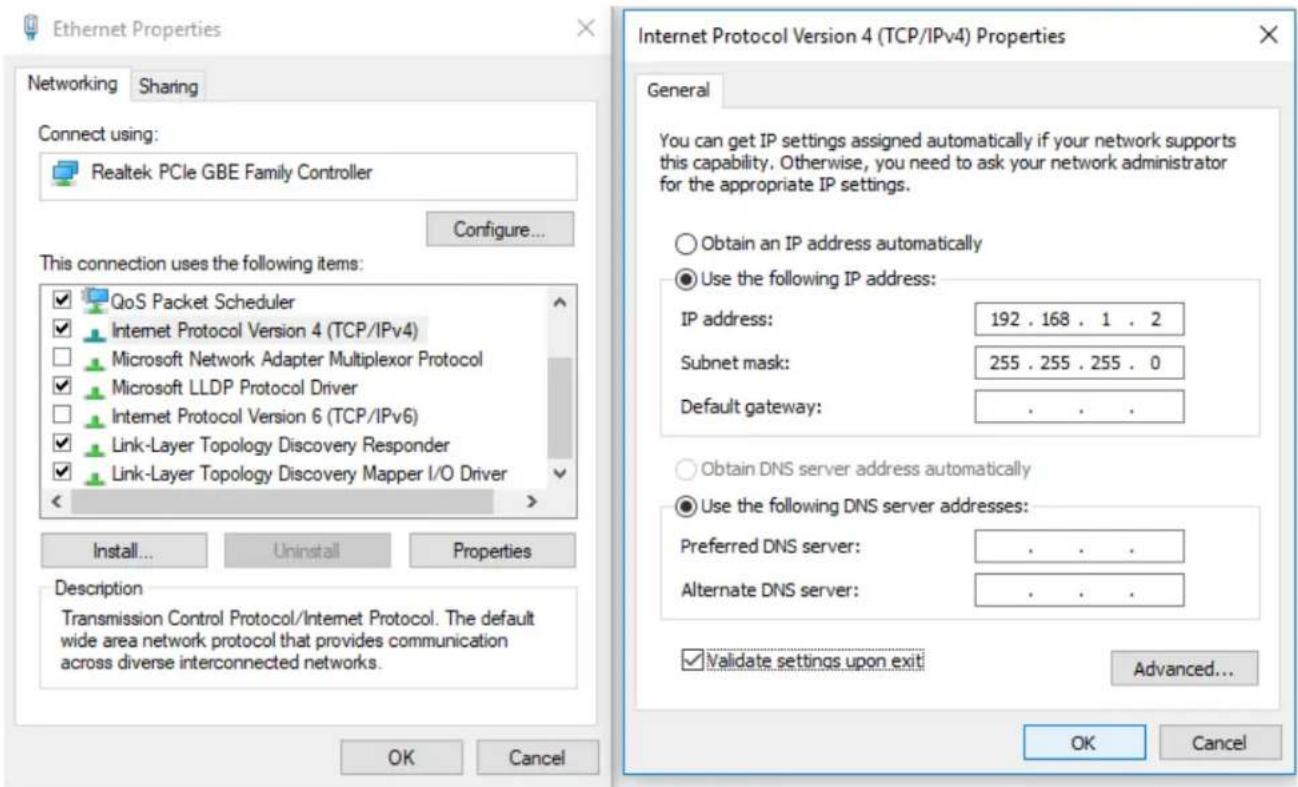

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
