Produkttyp	Managed Netzwerk-Switch für Smart Home
Marke	LevelOne
Modell	IGP1061
Abmessungen (ca.)	100 x 75 x 30 mm
Gewicht (ca.)	300 g
Stromversorgung	5-poliger Klemmanschluss, externes Netzteil nicht im Lieferumfang
Stromverbrauch	≤ 10 W
Schnittstellen	1 Konsolenport (je nach Modell), 1 RJ-45-Port
Verwaltung	CLI (38400 bps) und Webinterface (192.168.1.1 Standard)
Unterstützte Protokolle	IPv4, VLAN, QoS, IGMP usw.
Betriebstemperatur	0°C bis 50°C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Montage	Hutschienenmontage (Kit im Lieferumfang)
Lieferumfang	Haupteinheit, Schnellstartanleitung, Konformitätserklärung, Hutschienen-Montageset, Konsolenkabel (je nach Modell)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Installation durch Fachpersonal empfohlen. Vor der Wartung vom Stromnetz trennen.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den LevelOne-Kundendienst. Keine vom Benutzer austauschbaren Teile.
Allgemeine Informationen	Kategorie Smart Home. Anleitung in mehreren Sprachen verfügbar.

Häufig gestellte Fragen - IGP1061 LEVELONE

Wie schließe ich die Stromversorgung am IGP1061 an?

Verwenden Sie den mitgelieferten 5-poligen Klemmanschluss. Schließen Sie die Drähte an P1+/P1- oder P2+/P2- an und verbinden Sie dann den Erdungsdraht mit der Erdungsschraube. Stecken Sie den Klemmanschluss wieder in das Gerät.

Welche sind die Standard-IP-Adressen für die Weboberfläche?

Die Standard-IP-Adresse ist 192.168.1.1. Der Standard-Benutzername und das Standard-Passwort sind admin.

Wie konfiguriere ich meinen Computer, um auf die Weboberfläche zuzugreifen?

Stellen Sie die IP-Adresse Ihres Computers auf einen Wert zwischen 192.168.1.2 und 192.168.1.253 ein (unter Windows über Systemsteuerung > Netzwerk > TCP/IPv4).

Welche Kabel werden für die Erstverbindung benötigt?

Ein Standard-RJ-45-Kabel für die Netzwerkschnittstelle und eventuell ein Konsolenkabel (je nach Modell im Lieferumfang) für die CLI-Konfiguration.

Unterstützt der Switch PoE?

Nein, der IGP1061 ist kein PoE-Switch. Die Stromversorgung erfolgt über den Klemmanschluss.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (falls vorhanden) etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Weitere Details finden Sie im Web-Management-Handbuch.

Kann ich das Gerät auf einer Hutschiene montieren?

Ja, das Hutschienen-Montageset ist im Lieferumfang enthalten. Befolgen Sie die Anweisungen in der Schnellstartanleitung.

Was tun, wenn ich das Administrationspasswort vergessen habe?

Ein Hardware-Reset stellt die Standard-Anmeldedaten (admin/admin) wieder her. Beachten Sie, dass dabei die gesamte Konfiguration gelöscht wird.

Wie aktualisiere ich die Firmware des IGP1061?

Melden Sie sich an der Weboberfläche an, gehen Sie zum Bereich Wartung oder Verwaltung und laden Sie die Firmware-Datei von der LevelOne-Website herunter.

Wie lautet die Garantie für dieses Gerät?

LevelOne bietet eine Standardgarantie von 2 Jahren. Kontaktieren Sie Ihren Händler für Details.

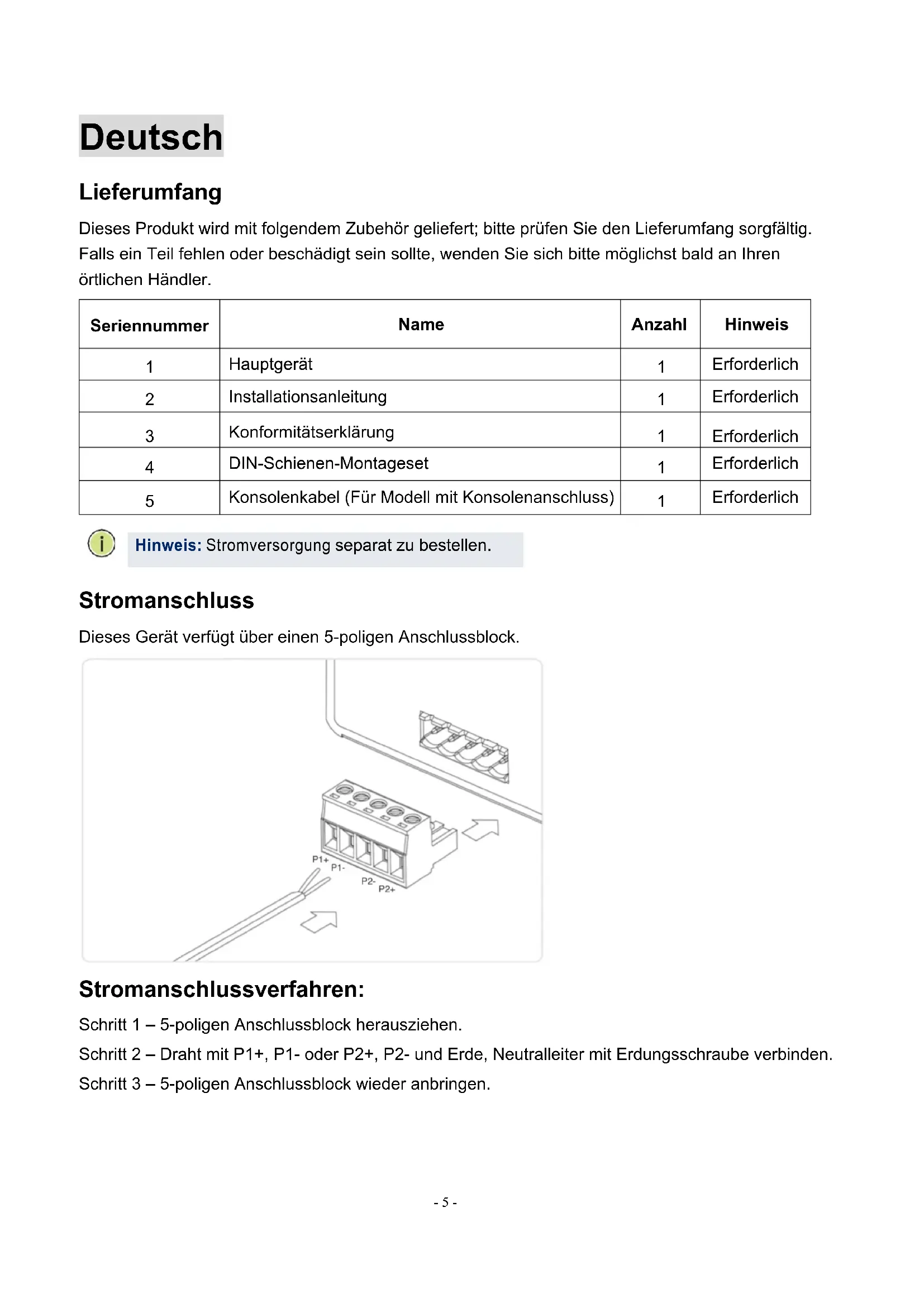

BEDIENUNGSANLEITUNG IGP1061 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert;itte prufen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sichitte möglichst bald an ihren ortlichen Handler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Installationsanleitung	1	Erforderlich
3	Konformitätserklärung	1	Erforderlich
4	DIN-Schienen-Montageset	1	Erforderlich
5	Konsolenkabel (Für Modell mit Konsolenanschluss)	1	Erforderlich

Hinweis: Stromversorgung separates zu bestellen.

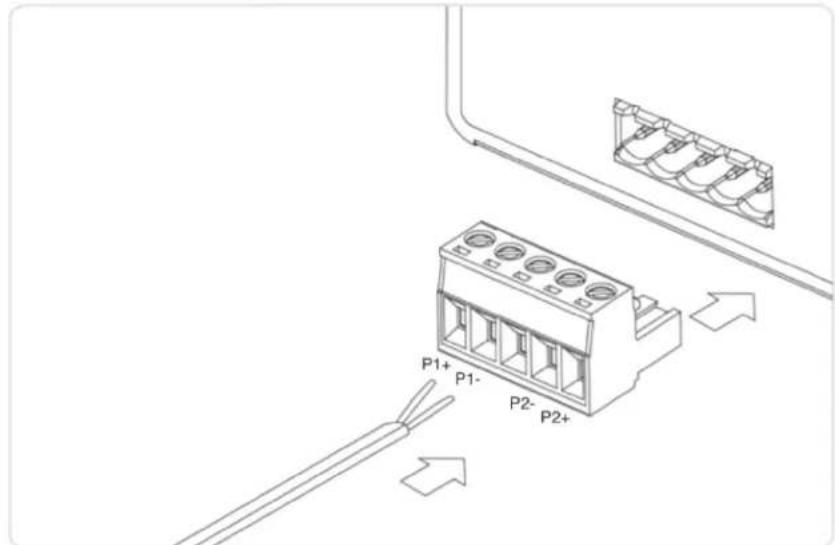

Stromanschluss

Dieses Gerät verfügt über einen 5-poligen Anschlussblock.

Stromanschlussverfahren:

Schritt 1 - 5-poligen Anschlussblock herausziehen.

Schritt 2 - Draht mit P1+, P1- oder P2+, P2- und Erde, Neutraleiter mit Erdungsschraube verbinden.

Schritt 3 - 5-poligen Anschlussblock wieder anbringen.

Erstkonfiguration durchführren (Für Modell mit Konsolenanschluss)

1.Schreiben Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.
2.Konfigurieren Sie die serielle Schnittstelle des PCs: 38400 bps, 8 Zeichen, keine Parität, ein Stopbit, 8 Datenbits und keine Flusskontrolle.
3.Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin".

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

Am Gerät ammelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: ihren Computer einrichten.

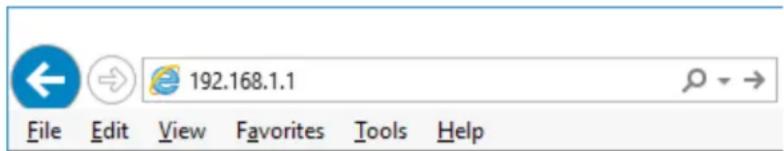

3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin- und das Kennwort „admin- ein, klichen Sie dann auf OK.

Anhang: Ihr Computer einrichten

Windows

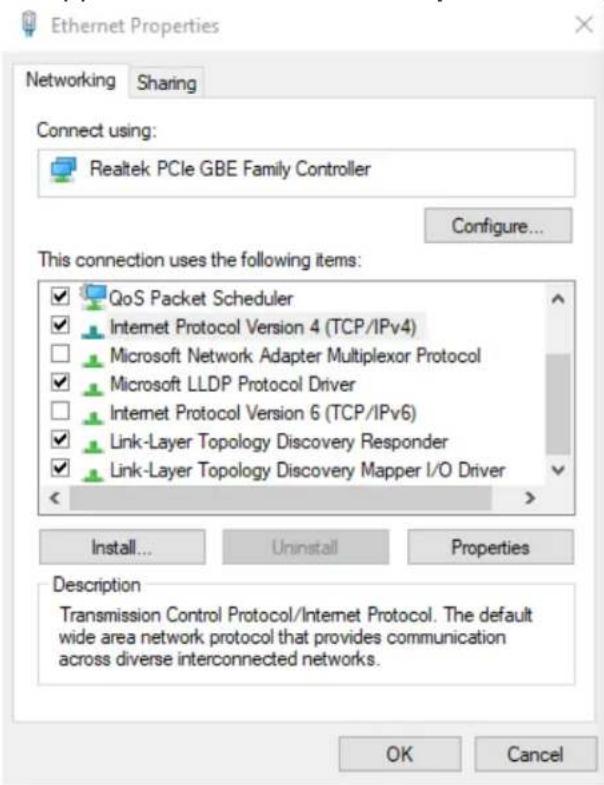

1. Klichen Sie auf Start Systemsteuerung Netzwerk und Internet Netzwerk- und Freigabecenter Adaptrereinstellungen ändern, rechtsklichen Sie auf LAN-Verbindung und wahlen Sie Eigenschaften;

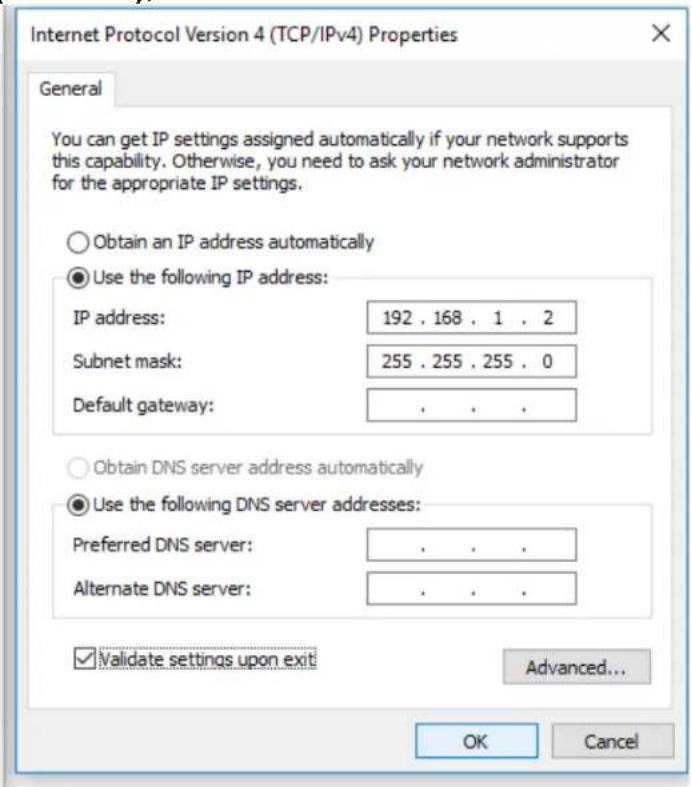

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers soll eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.253 sein; klichen Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.
