Tipo de produto	Switch de rede gerenciado para casa inteligente
Marca	LevelOne
Modelo	IGP1061
Dimensões (aprox.)	100 x 75 x 30 mm
Peso (aprox.)	300 g
Alimentação	Conector de 5 pinos, alimentação externa não incluída
Consumo de energia	≤ 10 W
Interfaces	1 porta console (conforme modelo), 1 porta RJ-45
Gerenciamento	CLI (38400 bps) e interface Web (192.168.1.1 padrão)
Protocolos suportados	IPv4, VLAN, QoS, IGMP, etc.
Temperatura de operação	0°C a 50°C
Umidade de operação	10% a 90% sem condensação
Montagem	Trilho DIN (kit incluso)
Conteúdo da embalagem	Unidade principal, guia de instalação rápida, declaração de conformidade, kit de montagem em trilho DIN, cabo console (conforme modelo)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Segurança	Instalação por um profissional recomendada. Desconectar antes da manutenção.
Peças de reposição e reparabilidade	Contatar o serviço pós-venda LevelOne. Nenhuma peça de reposição disponível para o usuário.
Informações gerais	Categoria Casa inteligente. Manual disponível em vários idiomas.

Perguntas frequentes - IGP1061 LEVELONE

Como conectar a alimentação no IGP1061?

Use o conector de 5 pinos fornecido. Conecte os fios em P1+/P1- ou P2+/P2-, depois ligue o fio terra ao parafuso de terra. Reconecte o conector à unidade.

Quais são os endereços IP padrão para a interface web?

O endereço IP padrão é 192.168.1.1. O nome de usuário e senha padrão são admin.

Como configurar meu computador para acessar a interface web?

Defina o endereço IP do seu computador entre 192.168.1.2 e 192.168.1.253 (no Windows, através do Painel de Controle > Rede > TCP/IPv4).

Quais cabos são necessários para a conexão inicial?

Um cabo RJ-45 padrão para a interface de rede, e eventualmente um cabo console (fornecido conforme o modelo) para configuração CLI.

O switch suporta PoE?

Não, o IGP1061 não é um switch PoE. A alimentação é feita através do conector.

Como redefinir o switch para as configurações de fábrica?

Mantenha o botão de reset (se presente) pressionado por cerca de 10 segundos até que os LEDs pisquem. Consulte o guia de gerenciamento Web para mais detalhes.

Posso montar o dispositivo em um trilho DIN?

Sim, o kit de montagem em trilho DIN está incluído na embalagem. Siga as instruções do guia de instalação rápida.

O que fazer se eu esquecer a senha de administração?

Uma redefinição de hardware (reset) restaurará as credenciais padrão (admin/admin). Atenção, isso apaga toda a configuração.

Como atualizar o firmware do IGP1061?

Conecte-se à interface Web, vá para a seção Manutenção ou Administração, e então faça o upload do arquivo de firmware do site da LevelOne.

Qual é a garantia deste dispositivo?

A LevelOne oferece uma garantia padrão de 2 anos. Contate seu revendedor para detalhes.

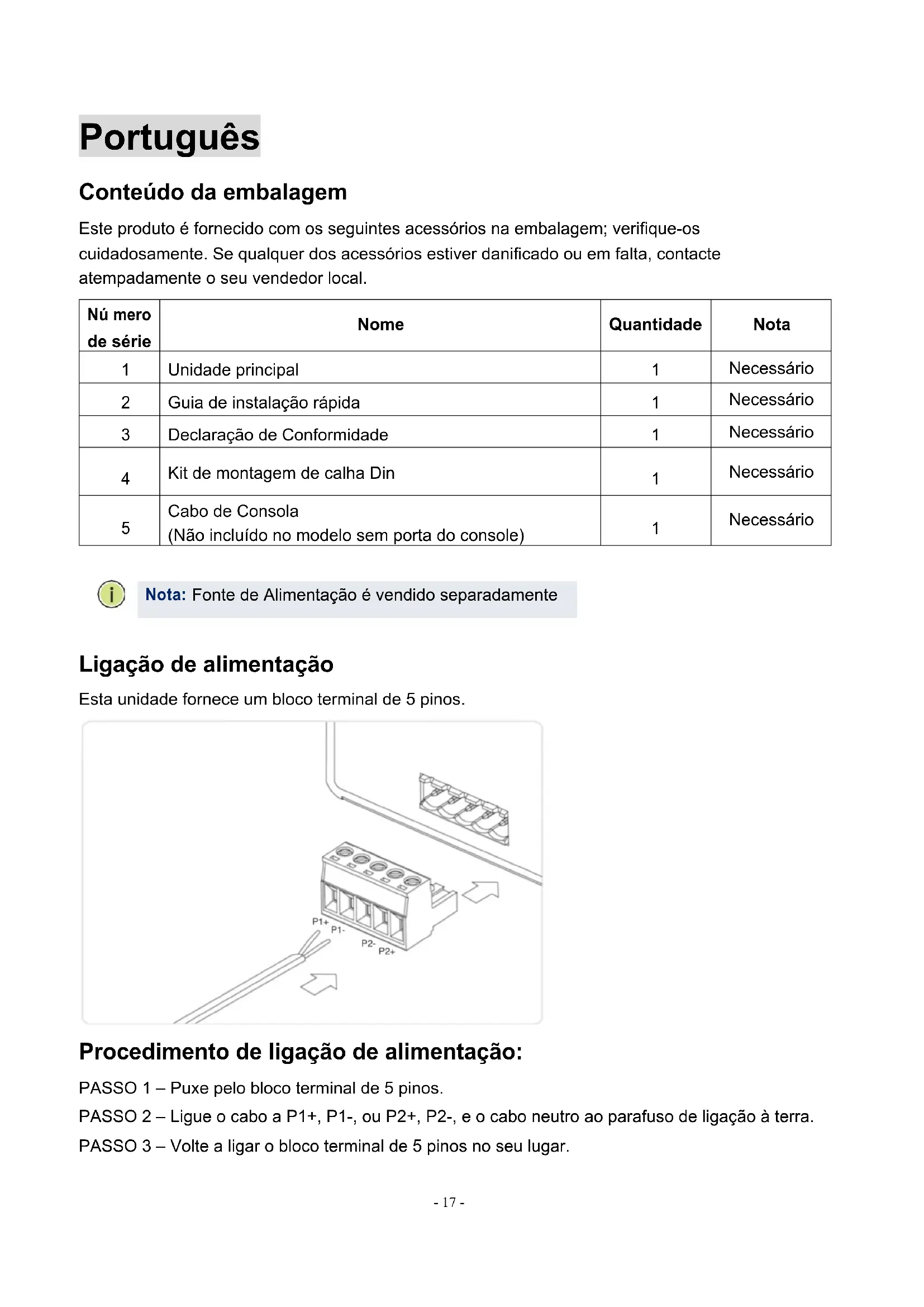

MANUAL DE UTILIZADOR IGP1061 LEVELONE

Contudo da embalagem

Este produit é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta,contacte atempadamente o seu vendedor local.

Nú mero de série	Nome	Quantidade	Nota
1	Unidade principal	1	Necessário
2	Guia de instalação<rapida	1	Necessário
3	Declaração de Conformidade	1	Necessário
4	Kit de montagem de calha Din	1	Necessário
5	Cabo de Consola (Não incluído no Modelo sem porta do console)	1	Necessário

Nota: Fonte de Alimentacao é vendido separatamente

Ligação de alimentação

Esta unidade fornecce um Bloco terminal de 5 pinos.

Procedimento de ligação de alimentação:

PASSO 1 - PuxeeloBloco terminal de 5 pinos.

PASSO 2 - Ligue o cabo a P1+, P1-, ou P2+, P2-, e o cabo neutro ao parafuso de ligação à terra.

PASSO 3 - Volte a ligar o Bloco terminal de 5 pinos no seu lugar.

Execute a configuração inicial (Para modelos com porta do console)

1. Conecte um PC à porta do console do comutador usingo o cabo do console incluido.
2. Configure a porta serial do PC: 38400 bps, 8 caractères, sem paridade, um bit de parada, 8 bits de dados e nenhum contrôle de fluxo.
3. Entre com o CLI using as configurações padrão: Nome de usuario "admin" e senha "admin".

Note: Para obter mais informações sobre configuraçao de switch, consulte o Web Management Guide e o CLI Reference Guide.

Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do comutador ao computations.
2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.
3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereçços ecede prima Enter. Na janela de inizio de sessão introduza o nome de utilizesor "admin" e a

palavra-passe "admin" predefinidos e clique em OK.

1. Clique em Iniciar→Painel de Controlo→Rede e Internet→Centro de Rede e Partilha→Alterar definições da placá, clique com o botão direito do rato em Ligação local e seleção Propriedades;

Ethernet

1. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

1. Defina o endereço IP do computador: O endereço IP do computador deve estar entre o segunte intervalo de endereços IP livres 192.168.1.2 ~ 192.168.1.253. Clique em OK. Para voltar para a páagina anterior, clique em OK.
